Канализация на даче простые и эффективные схемы для самостоятельного строительства

Устройство канализации из бетонных колец

Если вас не устраивает готовая пластиковая автономная система для очистки стоков, по причине ее размеров или стоимости, то вы можете сделать септик из нескольких отсеков самостоятельно. Отличный недорогой материал для реализации задуманного – бетонные кольца. Все работы вы можете выполнить самостоятельно.

Преимущества и недостатки системы

Среди преимуществ септика из ЖБИ колец, отметим следующие:

  • Доступная цена.
  • Неприхотливость в процессе эксплуатации.
  • Возможность выполнения работ без помощи специалистов.

Из недостатков внимания заслуживают следующие:

  1. Присутствие неприятного запаха. Сделать конструкцию абсолютно герметичной невозможно, а посему и образования неприятного запаха возле септика не избежать.
  2. Необходимость очищать камеры от твердых отходов при помощи ассенизаторской техники.

Если неграмотно провести монтаж колец, то септик будет негерметичным из-за чего увеличится риск проникновения неочищенных сточных вод в грунт. Но, при грамотном монтаже септик будет герметичным, поэтому этот недостаток системы по праву называется условным.

Схема и расчеты

Схема сооружения септика, как правило, включает в себя 1–2 камеры, предназначенные для отстаивания и очистки сточных вод и поля фильтрации/фильтрующий колодец.

Если в вашем доме проживает мало людей и к канализации подключено минимум сантехнических устройств, то вы вполне можете обойтись септиком, состоящим из одного отстойника и фильтрующего колодца. И наоборот, если у вас много домочадцев и подключено к канализации много устройств, то септик лучше сделать из двух камер и фильтрационного колодца.

Кольца для септика

Как провести расчеты необходимого объема для септика уже описывалось выше. Согласно строительным нормам, камера септика должна вмещать трехсуточный объем стоков. Объем ЖБИ кольца 0,62 м3, а это значит, что для сооружения септика на 5 человек вам потребуется отстойник из пяти колец. Откуда взялась эта сумма? Для 5 человек нужен септик, имеющий объем 3 м3. Эту цифру нужно разделить на объем кольца, равный 0,62 м3. У вас получится значение – 4,83. Его нужно округлить к большему, а, значит, для обустройства септика в этом конкретном случае вам понадобится 5 колец.

Подготовительные процессы

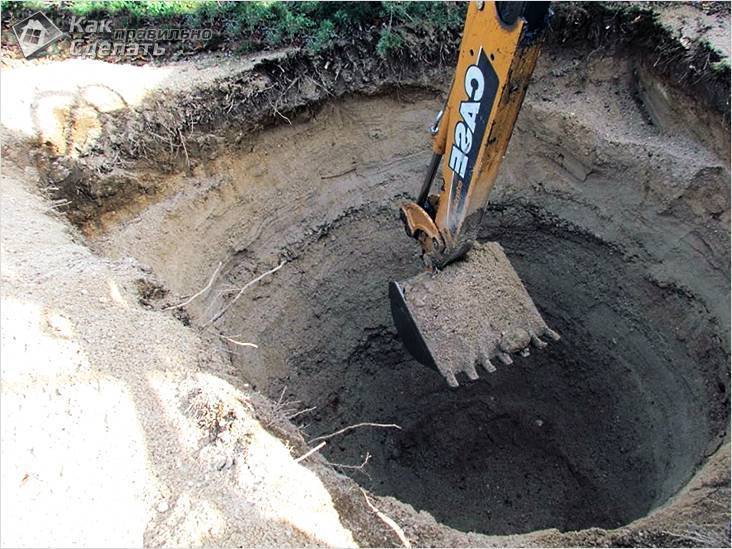

Котлован должен иметь такой размер, чтобы в него можно было поместить камеры септика и фильтрующий колодец. Эти работы, разумеется, можно выполнить вручную, но это долго и очень тяжело, поэтому более рентабельно заказать рытье котлована у фирмы с землеройной техникой.

Дно котлована в месте установки камер отстойников нужно забетонировать дабы избежать возможность проникновения неочищенных стоков в грунт. Перед началом бетонных работ, следует провести дренирование части дна котлована для установки отстойников, уложив на него песчаную подушку, слоем 30–50 см.

Место под фильтрующий колодец также требует подготовки основания. Под него нужно сделать подушку из песка, щебня и гравия толщиной не менее 50 см.

Монтаж колец

Теперь настало время организовать перелив, а для этого к кольцам нужно подвести трубы. Лучше, чтобы они работали по принципу гидрозатвора, то есть их нужно устанавливать с изгибом.

Герметизация

Чтобы провести герметизацию стыков вам нужно использовать раствор с аквабарьером. С наружной стороны резервуары необходимо обработать обмазочной или наплавляемой гидроизоляцией.

Еще один вариант – приобрести пластиковые цилиндры, устанавливаемые внутри колодца. В таком случае вероятность проникновения грязной воды будет сведена к минимуму.

Монтаж перекрытий/засыпка

Монтаж перекрытий и засыпка

Готовые колодцы нужно накрыть специальными плитам из бетона, в которых предусмотрены отверстия для монтажа канализационных люков. В идеале обратную засыпку котлована следует проводить грунтом с большим процентным соотношением в его составе песка. Но при невозможности реализовать это, котлован можно засыпать вынутым из него прежде грунтом.

Теперь септик можно запускать в эксплуатацию.

Калькулятор расчета объема накопительной емкости

Септик — это очистительное устройство, которое должно вмещать в себя и перерабатывать необходимые объемы бытовых стоков. В первую очередь, нужно учесть, что септика в соответствии с санитарными требованиями должно хватать минимум на трехдневный цикл осветления/очистки сточных вод.

Проще говоря, минимальный объем камер очистительного сооружения соответствует суммарному трехдневному потреблению воды всеми жильцами частного дома. Должен быть также и определенный эксплуатационный запасе на случай пополнения в семье, т. е. увеличения числа потребителей.

Определение фактического суточного потребления воды одним человеком не является простым вопросом; так, согласно СНиП это 200 литров; данный показатель на сегодняшний день считается устаревшим ввиду повсеместного использования различных видов бытовой техники, использующей воду.

К примеру, считается, что:

  • принятие душа в течение 7 минут потребует 70 литров;
  • использование биде в течение 5 минут — 40литров;
  • однократное принятие ванны или джакузи — около 110литров;
  • за один цикл работы посудомоечной машины потребляется 15 литров;
  • на 1 смыв унитаза потребляется до 9 литров воды.

С учётом вышеизложенного, в данном калькуляторе Вам предлагается самим выбрать и занести в параметры для расчета суточное потребление воды одним человеком из диапазона 260-370 литров; таков средний разброс рекомендаций.

СНиП 2.04.03-85 в зависимости от расхода сточных вод выделяет:

  • однокамерные типы — при расходе сточных вод до 1 м3/сут;
  • двухкамерные — до 10 м3/сут;
  • трёхкамерные — свыше 10 м3/сут; поэтому выше прилагаемая схема не является обязательной, а служит лишь для демонстрации одного из возможных вариантов устройства септика.

Для малых хозяйств в качестве анаэробных емкостей из бетона чаще всего используются железобетонные кольца. Железобетонные канализационные сооружения отличаются своей надежностью, практически неограниченным сроком эксплуатации. Сопровождавшая их ранее проблема – недостаточная герметичность, теперь решается современными средствами гидроизоляции.МДС 40-2.200 рекомендует располагать днища резервуаров не ниже 3 метров от поверхности, что ограничивает количество колец в одной секции (камере) септика.

Активный объём септика (Vak) определяется как произведение суточного расхода воды одним потребителем(Q литров),количества потребителей (K) и количества дней (D) осветления (отстоя) стоков: Vak=Q * K * D. По рекомендации СНиП 2.04.03-85, при ежегодной выгрузке отложений, минимальное D принимают: 3,если поступление стоков до 5 м3/сут или 5,если поступление более 5 м3/сут. Кроме того,если планируется очищать емкость реже, чем 2 раза в год,то следует увеличить Vak на 20 процентов на осадочные отложения.

При определении высоты камер (например, из бетонных колец) следует также учитывать, что согласно п.3.35, МДС 40-2.200 высота воздушного объема над уровнем жидкости не может быть менее 500 мм.

Вместимость септика должна обеспечивать содержание суточного объема стоков. Количество канализируемой жидкости напрямую зависит от числа проживающих в частном доме людей. В первом приближении считается, что один человек потребляет в сутки до 200 литров.

Направления этих расходов вполне традиционны и связаны с хозяйственным и санитарно-гигиеническим потреблением. Таким образом, семья из 4-х человек потребляет в сутки порядка кубометра жидкости.

Более точно можно определить этот показатель, используя встроенный онлайн калькулятор.

Расположение объектов

Сооружение системы канализации — это не только трудоемкий процесс. Необходимо помнить о правильности нахождения устройств, прохождения труб, размещения выгребной ямы (если она предполагается). Постройка очистительного комплекса вынуждает учитывать нижеперечисленные требования:

  1. Объект, где собираются, очищаются сточные воды, располагается на расстоянии минимум пять метров от жилых помещений. В противоположном случае неприятный запах будет беспокоить жильцов. Даже, если создана идеальная герметизация.
  2. Септик, выгребная яма находятся не ближе чем четыре метра от забора с соседями. Если имеет фасадная часть на границе между территориями, то минимум – 1 метр.
  3. Между фильтрационным колодцем и домом должно быть не меньше 5 метров. Оптимальный вариант – 6-8м. Эти нормы касаются исключительно систем, где предусмотрен септик.
  4. Далеко не всегда человек приобретает ровный участок. Если имеется некий угол наклона, то место сбора канализационных жидкостей всегда находиться ниже, нежели источник питьевой воды. Каких-то конкретных требований по расстоянию нет. Но, желательно чтобы между колодцем и выгребной ямой было не менее 10-12 метров.

Система сбора жидкостей, бетонное кольцо, варианты расположения труб могут корректироваться в зависимости от особенностей местности. В некоторых случаях рельефность, масштабы территории и другие факторы банально не позволяют соблюдать действующие нормы. Подробно ознакомиться с требованиями по расположению объектов поможет видео:

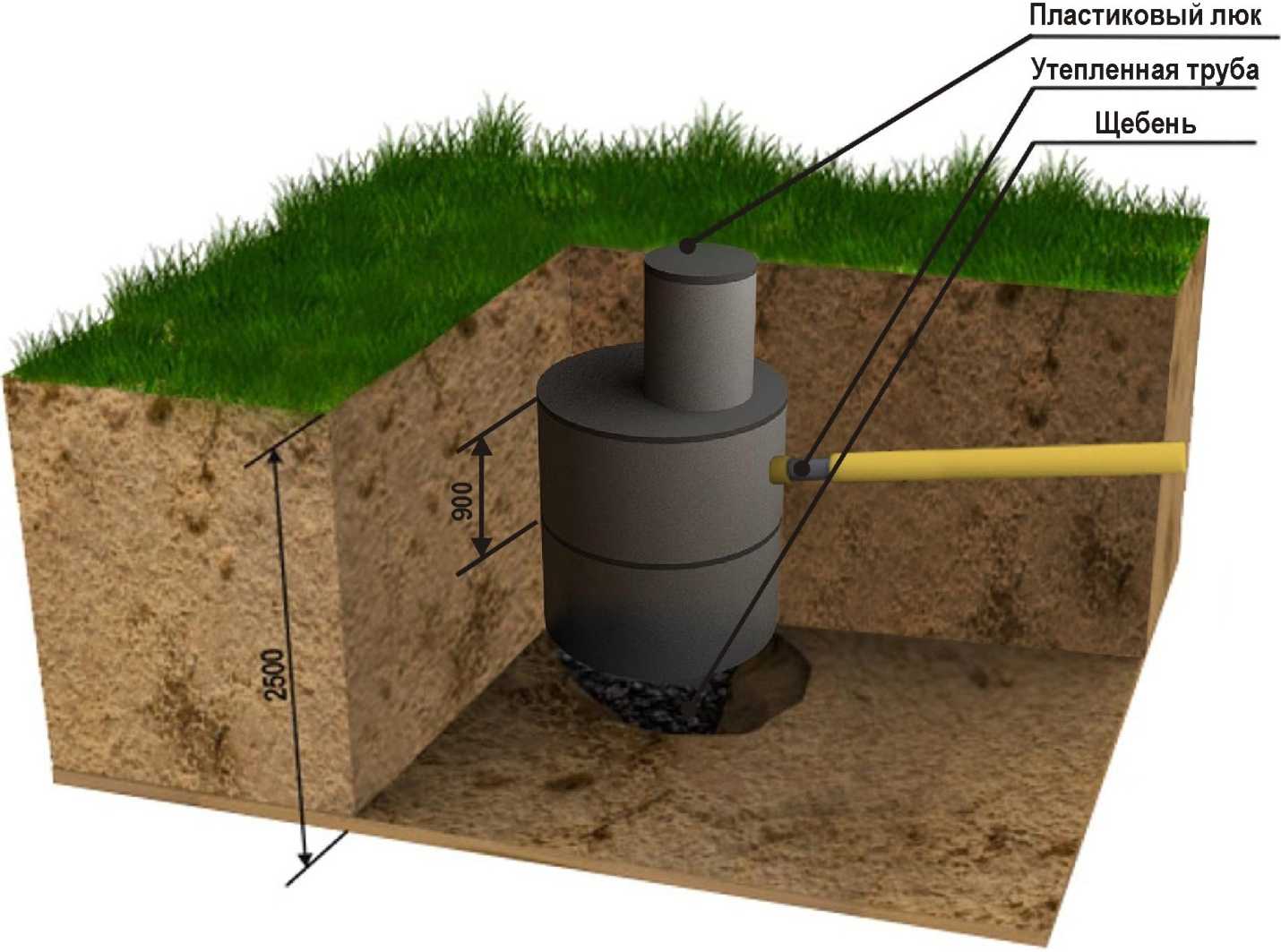

Фильтрующие колодцы

Монтаж канализации частного дома своими руками возможно и другими способами. Так, наружная часть выполняется в виде фильтрующих колодцев. Это становится возможным на мергелевых или песчаных грунтах с высокой проницаемостью.

Состав фильтра в данном случае неоднороден:

  • в нижней части насыпается слой доменного шлака толщиной до полуметра;
  • затем идет слой из гравия фракцией от 15 миллиметров;
  • верхний слой правильно насыпать из битого кирпича, проявляющего сильные адсорбирующие характеристики.

На верхних слоях такого фильтра осаждаются крупные компоненты фильтрата, далее – более мелкие. Фильтрующие колодцы эффективны, если используется биологическая очистка стоков. В фильтре постепенно развиваются аэробные бактерии, способные перерабатывать органику, содержащуюся в сточных водах.

Возможен и часто применяется способ утилизации отфильтрованной жидкости по дренажным канавам в ближайший водоем. Сточная вода в дренажной канве проходит дополнительную очистку, проходя через гравийно-песчаный фильтр.

Смотреть видео

Обустройство дренажного колодца канализации

Watch this video on YouTube

В общем, фильтрующий колодец представляет собой переходную ступень от выгребной ямы к септику. Если добавить в емкость еще один отсек с аэрационной установкой, можно получить полноценный септик. Распыленный воздух активно окисляет биомассу стоков, образуя еще один иловый бактерицидный слой, в данном случае он представлен анаэробными бактериями.

Отличие септика от выгребной ямы

Многие владельцы современных загородных построек стремятся не только обустроить эффективно функционирующую систему канализации с выгребной ямой, но и совместить накопление и частичную очистку сточных вод на даче. Единственное решение, позволяющее сократить количество вызовов ассенизаторов – это вместо выгреба поставить септик заводского или собственного изготовления.

Он бывает двух видов:

  1. С очисткой воды до 68 – 97 процентов с использованием анаэробных и аэробных бактерий.
  2. С переработкой сточной жидкости путем ее отстаивания и применения анаэробов.

В первом случае его доукомплектовывают фильтрующим колодцем, инфильтратом и полем фильтрации, которые осуществляют грунтовую доочистку отработанной воды и нечистот. Когда в работе септика задействуют аэробы, то во второй отсек устанавливают компрессор, подающий воздух и применяют специальную загрузку для полноценной жизнедеятельности бактерий.

Для них питательная среда представляет собой взвесь осветленных стоков из канализационной системы, переместившихся по переливу во вторую камеру. Вода из септиков с аэробной очисткой выходит максимально очищенной, после чего ее можно сливать в грунт без проведения дополнительной обработки или сбрасывать на рельеф.

Второй вариант – это двухкамерный накопитель. Одна его камера предназначается для отстаивания жидкости и деления на фракции, а вторая используется для фильтрации осветленной воды. Очистку первого отсека производят с такой же частотой, как и удаляют сточные массы из выгребных емкостей. Грязь из второго убирают реже. Обычно данный процесс представляет собой замену гравийного фильтра, используемого в качестве дна.

Максимальной эффективностью отличаются станции биологической очистки, но дорогостоящую установку приобретать для дома, где проживают временно, нецелесообразно. Далее в качестве примера, как правильно сделать септик на даче, будет рассмотрен порядок его строительства из бетонных заготовок, произведенных в заводских условиях.

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

  1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

  1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

  1. Почвенная полевая фильтрация
  2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

  1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Расчет фильтрующего колодца для септика

Для расчета фильтрующей поверхности колодца необходимо учитывать нагрузку на площадь его донного фильтра и площадь отверстий в стенках колодца.

Расчетная нагрузка в песчаных грунтах составляет 100 л в сутки на 1 м2, в супесчаных грунтах она уменьшается до 50 л в сутки на ту же единицу площади. В суглинистой почве нагрузка обычно бывает меньше.

Не рекомендуется делать внутри колодца высокий фильтр. Вполне достаточно будет слоя высотой 20-30 см. Такой фильтр будет чаще засоряться, но чистить его гораздо легче.

Основание фильтра всегда должно быть расположено как минимум на 1 м выше уровня залегания грунтовых вод.

Если расстояние между основанием фильтра и уровнем грунтовых вод составляет более 2 м, можно на 20% увеличить нагрузку на фильтрующую поверхность.

Определить уровень залегания грунтовых вод самостоятельно довольно сложно. Кроме того, он подвержен значительным сезонным колебаниям.

Площадь фильтрующего колодца не должна превышать 4 м, а полная его глубина должна составлять не более 2,5 м.

Не рекомендуется делать очень большой колодец. Лучше предусмотреть устройство нескольких колодцев небольших размеров, по возможности расположенных вдали друг от друга. В таком случае они не будут оказывать взаимного влияния.

Главное, чтобы фильтрующий колодец не стал причиной ухудшения качества подземных вод, используемых для нужд водоснабжения.

Наилучшим вариантом можно считать кирпичный фильтрующий колодец с засыпкой гравием по краям. Глубина колодца должна быть примерно на 70 см ниже уровня промерзания грунта. Можно сделать и более глубокий колодец.

К фильтрующему колодцу от септика следует вывести трубу, которую необходимо заложить в грунт ниже уровня промерзания. Рекомендуется еще произвести теплоизоляцию трубы, используя специальные материалы.

Можно сделать несколько небольших колодцев, под каждый из которых следует выкопать яму размерами 1,25 X 1,25 м.

Размеры ямы можно рассчитывать с учетом способности грунта впитывать определенный объем сливаемой воды.

К таким параметрам нужно прибавить толщину кирпича в 25 см с каждой стороны будущего слива-септика, а также еще по 30 см для крупного гравия по боковым сторонам банного слива между его земляными и кирпичными стенами. Данное пространство между кладкой и земляными стенами ямы необходимо засыпать кусками бетона и мелким щебнем, чтобы земля не попадала в яму через щели в кладке.

Работы по устройству внутренней канализации

К работе над монтажом канализации приступают после создания чертежа и покупки материалов. Сначала устанавливают центральный стояк. Для этой цели подходят чугунные трубы или изделия из ПВХ или из керамики, их диаметр должен быть около 110 мм. Чтобы тяга была хорошей, стояк выводят на чердак или приподнимают над крышей.

Стоимость таких изделий намного выше стоимости пластика. Керамические стояки по своим характеристикам занимают лидирующие позиции, но стоят дорого.

Основной стояк устанавливают на расстоянии 4 м от окон, после этого пробрасывают трубопровод в горизонтальном направлении. Не нужно резко менять его направление, это затрудняет перемещение сточных вод. Если нужно его повернуть на 90 градусов, лучше сделать 2 раза поворот на 45 градусов. Под него в фундаменте дома заранее оставляют отверстие. Раковину и ванну к канализации подключают с помощью трубки, диаметр которой составляет 50 мм.

Общий трубопровод делают под углом, это обеспечивает движение воды в нужную сторону. Обратный клапан монтируют на выводе, он не дает стокам затечь обратно.

Установка септика

Рассмотрим вариант с самодельным очистным устройством. До начала его установки Вам нужно сделать выгребную яму для канализации. В этой яме и будет происходить очистка. Размеры и глубина ямы напрямую зависят от количества жильцов, на которых рассчитана канализация.

После того, как яма готова, нужно сделать бетонные стены и днище, чтобы конструкция была герметичной.

Затем – разделить получившуюся ёмкость на две камеры и соединить их трубой, позволяющей жидкости циркулировать из одной полости в другую и обратно. Сверху над всей конструкцией нужно расположить крышку.

Если же Вы приобрели уже готовый септик, то остаётся только установить его и подключить к канализации на участке.

Составление схемы

Предварительную схему составляют на стадии проектирования. В дальнейшем это избавит от проведения трудоёмких операций по пробиванию технологических отверстий в перекрытиях и стенах для разводки канализационных труб.

Проект определяет оборудование и приборы, места их подключения к канализации.

Подробная схема снижает количество походов в специализированный магазин за недостающими частями.

Рисунок 2. Схема разводки для определения количества труб и фасонных частей.

Если же работы поручают выполнить сторонней организации, то проект упростит контроль достоверности сметы в разделах «материалы» и «выполненные работы».

Выбор материалов

Ассортимент продукции позволяет создавать коммуникации любой сложности и конфигурации — производители выпускают: трубы различной длины и диаметра, переходники, соединения, углы и повороты, фитинги для присоединения. Все они называются фасонными частями (фасониной).

Для канализации в индивидуальном жилом доме выбирают между доступными для приобретения чугунными или пластиковыми изделиями. Нержавеющие и стальные коммуникации в индивидуальном строительстве распространения не получили из-за дороговизны и особенностей монтажа, который невозможно провести без специального сварочного оборудования.

Чугун

Чугунная канализация также редко используется в схемах разводки канализации в частных домах:

  • комплектующие значительно дороже пластиковых;
  • масса труб затрудняет транспортировку;
  • монтаж невозможен без бригады помощников;
  • для герметизации стыков используют набивку и цементные замазки, что нетехнологично;
  • подключение, не предусмотренной первоначальным проектом сантехники, затруднительно без частичного разрушения всей конструкции.

Чугунные изделия подходят для монтажа в холодных помещениях, так как поддаются прогреву паяльной лампой при заморозке.

Рисунок 3. Фасонные части из чугуна.

В индивидуальном строительстве применяют чугунные трубы с маркировкой ЧК (чугунные канализационные) и современные модели для безраструбного монтажа, называемые SML. У последних масса значительно ниже, а для соединения используют хомуты. Допускается использование чугунных изделий с маркировкой ВШЧГ и ЧНР, но это специализированные изделия для напорных водопроводов и подземной канализации, стоимость их высока, а в домашних условиях их применяют, только если удалось приобрести «за бесценок».

Пластик

Пластиковые трубы и комплектующие:

  • долговечны;
  • не требуют герметизации стыков;
  • просто монтируются одним человеком;
  • не подвержены воздействию агрессивных жидкостей.

При покупке учитывают, что «пластик» бывает трёх типов:

  1. Полиэтиленовые изделия дешевле других видов, но применять их для установки канализации в помещениях дома нежелательно. Трубы подвержены деформациям при перепадах температуры, при этом нарушается герметичность в соединениях. Однако, материал стоек к ультрафиолету, поэтому подходит для ливнёвой канализации.
  2. Стоимость комплектующих из полиизопропилена высока, но они не подвержены деформации при температурном воздействии, допускают чистку металлическими ёршиками, химические вещества не наносят вреда.
  3. Канализация из поливинилхлорида (ПВХ) — оптимальный выбор по соотношению цены и потребительских свойств. К недостаткам относят невозможность использовать металлические ершики при прочистке. Кипяток, поступающий в канализацию, приводит к деформациям. Но, такой случай представить сложно — никто не принимает ванну при температуре воды выше 80оС. Нельзя трубы греть открытым пламенем в случае замерзания, поэтому в неотапливаемых помещениях поливинилхлорид не используют.

Стыки ПВХ труб и стандартных фитингов без резьбы, надёжно герметизированы специальными резиновыми (силиконовыми) кольцами. Для облегчения сборки приобретают силиконовый герметик для сантехники. В состав «уплотнителя» входят добавки, предотвращающие развитие грибков и плесени в местах стыков.

Рисунок 4. Ассортимент продукции из ПВХ.

Существует, но широкого распространения не получили, безраструбные системы, когда соединение происходит путём склеивания. Недостаток в том, что изменить собранную конструкцию без механического разрушения не получится.

Диаметр канализационных труб и фитингов зависит от подключаемого оборудования. Рекомендуемые размеры собраны в таблице.

СантехприборМинимальный внутренний диаметр, мм
Мойка50
Умывальник50
Стиральная машина32
Посудомоечная машина40
Унитаз100
Слив для отопительных приборов32
Стояк в одноэтажном доме100
Стояк в двухэтажном строении150

Монтаж системы своими руками в частном доме

После того как выгребная яма размещена на участке, можно приступать к рытью траншеи нужной глубиной. В центральной части России это 2-2,5 метра, в северных районах – на метр больше, а южным регионам 1-1,5 метра. Траншею начинают копать от места приема сточных вод на верх, к дому.

Теперь на дно ямы по всей длине насыпают мелкую песчано-гравийную смесь, «подушку». Лучше сразу хотя бы немного «прострелять» уклон и выровнять песок.

Следующим этапом будет прокладка самого трубопровода. В начале конец заводится в колодец так, чтобы раструб смотрел по направлению к дому. Желательно сразу закрепить трубу в отверстии раствором или пеной. Дальше их последовательно соединяют холостым концом в раструб. Чтобы упростить процесс, резинки смазывают моторным маслом или специальной смазкой.

Каждую трубу меряют на соответствие нужному уклону. Это можно сделать строительным уровнем, но лучше взять нивелир.

После сборки внешней линии, магистраль выравнивают по всей длине, чтобы весь прямой участок просматривался в отверстие.

Теперь нитку посыпают песком и аккуратно подбивают края. Затем насыпается так называемый защитный слой того же песка.

В зависимости от протяженности наружного участка системы каждые 8-10 метров на поверхность вытягивают фановый стояк. Для этого вставляется стыковочный тройник раструбом вверх, а в него – труба того же диаметра. Монтировать фановый стояк нужно на уровень засыпки грунта, чтобы он немного торчал из земли.

Как только трасса проложена пора заводить систему в дом. Зачастую подкапывают яму прямо под фундамент дачи и проделывают отверстие в полу комнаты, где будет санузел или кухня. Это наиболее практичный способ завода трубы.

Между перекрытием, фундаментом или полом не нужно вставлять никакие гильзы. После монтажа отверстие необходимо хорошо и плотно заделать, чтобы избежать размыкания стыков во время эксплуатации.

В случае если выкопать ров нужной глубины не представляется возможным, слив необходимо теплоизолировать. Утепление наружной канализации осуществляется при помощи таких материалов:

  1. Минеральная вата.
  2. Стекловолоконная ткань.
  3. Пенополистирольная скорлупа.
  4. Крупные древесные опилки и рубероид.

Способ теплоизоляции у всех материалов практически одинаковый. Не нужно укутывать магистраль полностью, достаточно только положить утеплитель наверх, и можно сыпать защитный слой. Однако это не относится к пенополистирольной скорлупе, так как она состоит из двух полуцилиндров, которые надевают на трубу целиком и только потом стыкуют между собой в траншеи.

Разработка канализационной схемы дачного участка

  • место расположения приемного коллектора на дачном участке, возможность подъезда транспорта для откачки и очистки;
  • оптимальный путь прокладки наружных сетей канализации;
  • точка вывода внутренней канализации на улицу;
  • место расположения источников стоков внутри строения;
  • способ прокладки внутренних канализационных сетей (под полом, обшивкой стен, снаружи внутренней отделки, в стенах).

Расположение наружных коммуникаций канализации

  • до источника питьевой воды – 50 м;
  • до естественного водоема – 30 м;
  • до ручья, реки – 10 м;
  • до проезжей дороги – 5 м;
  • до ближайшего дерева – 3 м;
  • водопроводные и канализационные сети на территории дачного участка не должны пересекаться.

Работы по монтажу канализации внутри строения

  • стояк монтируют из трубы диаметром не меньше 100 мм;
  • отводящие линии канализации от ванн, раковин, моек, стиральной и посудомоечной машин выполняют из труб диаметром 50 мм;
  • отводящая линия от унитаза не должна быть меньше диаметра выпуска прибора и равняется 100 мм;
  • при монтаже горизонтальных линий канализации необходимо выдержать уклоны для труб диаметром 50 мм – 30 мм на 1 п. м, а для труб диаметром 100 мм – 20 мм на 1 п. м.;
  • горизонтальные отводящие линии канализации не рекомендуется выполнять протяженностью более 10 м;
  • все присоединения горизонтальных линий к стояку выполняются с использованием отводов под углом 45°, категорически запрещается применять подключения под прямым углом;
  • выпуск из сантехнических приборов не может быть ниже уровня врезки в стояк;
  • на стояке необходимо устанавливать ревизии на каждом этаже на уровне 1 м от пола, в верхней точке – вентиляционный клапан;
  • выпуск стояка из строения производится через фундамент сооружения, которое не может быть ниже уровня отметки дна приемного коллектора и выше 0,5 м наружного уровня грунта;
  • горизонтальную систему канализации лучше выполнить под полом, вертикальную – зашить декоративным коробом.

Внутреннюю часть канализационной системы лучше выполнить из труб ПВХ, которые в меньшей степени подвергаются засорению.

Работы по устройству наружной канализации

Наружный трубопровод необходимо уложить строго по уклону, без промежуточных прогибов.

Устройство приемного коллектора

  • без переработки – выгребная яма;
  • с частичной переработкой – септик;
  • с глубокой переработкой – станции биологической очистки стоков.

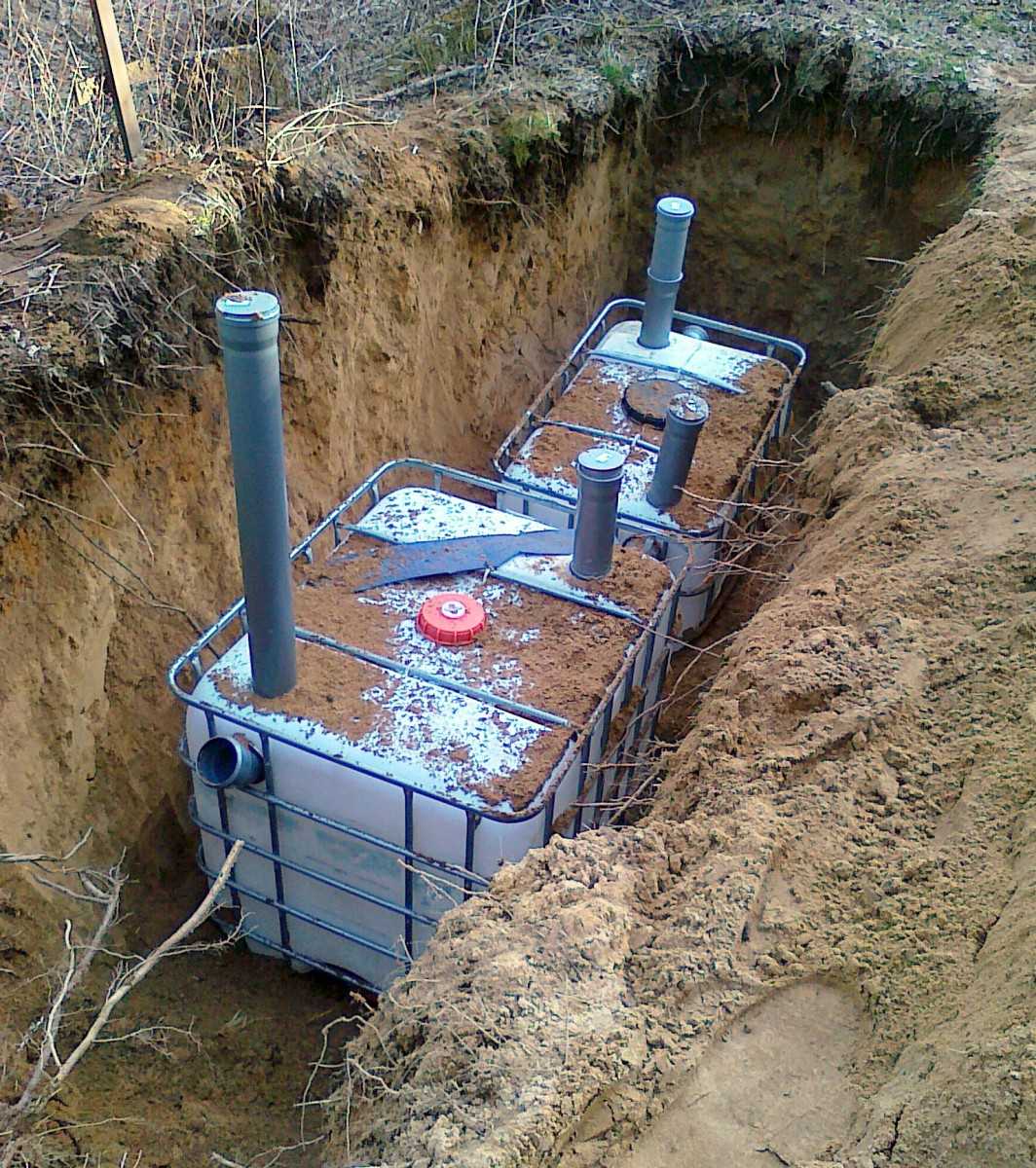

Выгребная яма.Септик.

  • Приемный колодец. В него собираются все первичные стоки. Колодец сооружается герметичный. Здесь стоки отстаиваются, твердые фракции оседают на дно колодца. Частично, под действием природных микроорганизмов, разлагаются. Жидкая фракция перетекает в другой колодец, называемый фильтрующим.
  • Фильтрующий колодец. Сооружается аналогично первому колодцу. Вместо герметичного дна устраивается объемная подушка из гравийно-песчаной смеси. Попавшие стоки из первого колодца через переливную трубу частично фильтруются через дно.
  • Дренаж. Устанавливается дренажная труба в противоположном направлении входа основного стока. Длина подбирается индивидуально, от места расположения на участке. В подготовленную траншею, с уклоном, как и под основную канализационную трубу, вначале укладывается дренажный слой (крупнозернистый щебень или гравий + песок) толщиной 30-40 см. После укладки дренажной трубы, таким же слоем засыпают трубу с послойным уплотнением. После этого всю траншею засыпают плодородным грунтом. Очищенные стоки из фильтрующего колодца попадают в дренажную трубу и просачиваются в грунт, проходят дополнительную фильтрацию.

Отметка верха перепускной и дренажной труб не может быть выше основной канализационной трубы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
