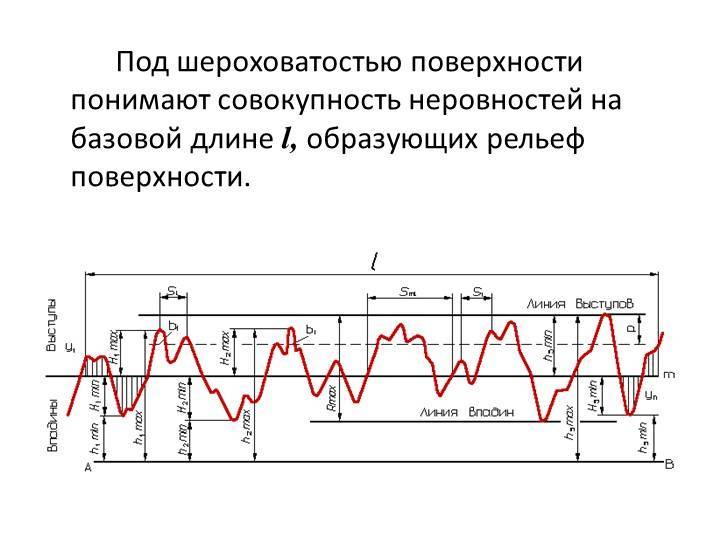

Шероховатость поверхности

Особые условия

При массовом производстве определенных деталей иногда нарушается заданная форма или их сопряженность. Подобные нарушения увеличивают допустимый износ деталей, и ограничиваются специальными допусками, которые указаны в ГОСТ 2.308-2011. Каждый вид используемого допуска имеет 16 определяющих степеней точности, которые оговариваются для деталей разной конфигурации с учетом используемого материала. Необходимо также учитывать, что используемые допуски размера и конфигурации для деталей имеющих цилиндрическую форму берутся с учетом диаметра деталей, а плоские детали с учетом толщины, а максимальная погрешность не должна превышать показатель допуска.

Что такое квалитет в системе допусков?

Квалитет в системе допусков определяет то минимальное значение точности, которого будет вполне достаточно для надёжного функционирования предмета

  • Сэкономить на производстве;
  • Оптимизировать процесс;
  • Добиться допустимого уровня надёжности;
  • Не выполнять «лишнюю» работу.

Читать также: Как измерить температуру жала паяльника

Теоретически, всё должно быть идеально. Но добиться таких результатов в суровой реальности невозможно. Поэтому приходится мириться с действительностью и определяться, какой уровень качества нас устроит.

Это ни в коем случае не значит, что производитель не стремится сделать всё в лучшем виде. Нет, просто в ходе долгих исследований были уточнены параметры, которые соответствуют допустимому уровню точности.

Успокоить себя можно тем, что ни один производитель не рискнёт пустить в продажу некачественные изделия – удар по репутации и финансовые потери.

Квалитет

Квалитет (в русском от нем. Qualität, которое от лат. qualitas — качество) — характеристика точности изготовления изделия (детали), определяющая значения допусков.

Квалитет является мерой точности. С увеличением квалитета допуск увеличивается, а точность понижается.

  • Допуск по квалитету обозначается буквами IT с указанием номера квалитета, например IT8 — допуск по 8-му квалитету.
    • Квалитеты с 01 до 4-го используются для изготовления калибров и контркалибров.
    • Квалитеты от 5-го до 12-го применяют для изготовления деталей, образующих сопряжения — относительные положения составных частей изделия, характеризуемые соприкосновением их поверхностей или зазором между ними, заданными конструкторской документацией. Примером таких сопряжений могут быть, ГЦС — гладкие цилиндрические соединения).
    • Квалитеты от 13-го до 17-го используют для параметров деталей, не образующих сопряжений и не оказывающих определяющего влияния.
  • Основная закономерность построения допусков размеров (допуск обозначается IT = International tolerance),
    • IT, мкм = K * i,
    • где K — квалитет (число единиц допуска), i — единица допуска, мкм.
  • На диаметры от 1 до 500 мм единица допуска функционально связана с номинальным размером i=0.45D3+0.001D{\displaystyle i=0.45{\sqrt{D}}+0.001D}, мкм.
  • Соответствующие значения допуска регламентируются стандартом на допуски и посадки (Limits and Fits) ISO 286-1:2010, а также ГОСТ 25346-89..

Значение допусков для размеров основного отверстия до 500 мм:

Размер, ммДопуск, мкм, при квалитете
011234567891011121314151617
До 30,30,50,81,2234610142540601001402504006001000
3—60,40,611,52,545812183048751201803004807501200
6—100,40,611,52,546915223658901502203605809001500
10—180,50,81,22358111827437011018027043070011001800
18—300,611,52,5469122133528413021033052084013002100
30—500,611,52,5471116253962100160250390620100016002500
50—800,81,523581319304674120190300460740120019003000
80—12011,52,546101522355487140220350540870140022003500
120—1801,223,55812182540631001602504006301000160025004000
180—250234,571014202946721151852904607201150185029004600
250—3152,54681216233252811302103205208101300210032005200
315—40035791318253657891402303605708901400230036005700
400—500468101520274063971552504006309701550250040006300

Таблица перевода шероховатости rz в ra

Е1.

В зависимости от характера не технологичности возможны два разных решения: а) если отсутствуют сведения о шероховатости поверхностей детали, то в крайний правый столбец ведомости N 2 необходимо внести запись: «указать способ и высоту шероховатости в соответствии с функциональным назначением детали и предполагаемой технологией изготовления». Дальнейшее решение задачи выполняется с помощью преподавателя; б) если не указана высота шероховатости, то в крайний правый столбец ведомости N 2 необходимо внести запись: «указать высоту шероховатости в соответствии с функциональным назначением детали». Дальнейшее решение задачи выполняется с помощью преподавателя.

Е2.

Для обеспечения технологичности высоты шероховатости необходимо последовательно выполнить следующие действия: а) все значения высоты шероховатости, указанные в чертеже не по шкале Ra, необходимо перевести в шкалу Ra, с помощью таблицы 6.Таблица 6

Таким образом, важно отметить

Категории чистоты обработки металла

Классы шероховатости позволяют определить качество изделия и возможность его применения в той или иной сфере. Существуют следующие классы чистоты поверхности:

  • Грубая – результат работы простым ручным инструментом или первичный этап машинной обработки. Грубые детали имеют явные неровности, которые видно невооружённым взглядом.
  • Получистая – возникает при ручной обработке более точным инструментом или при чистовой машинной обработке. Визуально неровности будут едва заметны.
  • Чистая – достичь такой поверхности можно при использовании инструмента для шлифовки, увидеть неровности при этом можно будет только с помощью специального оборудования.
  • Очень чистая – эталонный класс обработки, когда неровности почти отсутствуют, достигается путём высокоточной шлифовки.

Классы шероховатости поверхности

Какие виды поверхностей существуют

Для обеспечения взаимозаменяемости и унификации производства, параметры шероховатости объединяют в классы. Всего существует 14 их разновидностей. Каждому классу присвоено определенное значение Ra и Rz. Самый точный класс – четырнадцатый, самый грубый – первый. По этой причине поверхности также подверглись классификации. В производстве встречаются следующие их виды:

  • Установочные поверхности, неподвижные относительно друг друга, к которым не предъявляются требования по герметичности. Для них значение Ra составляет 2,5-20 мкм.
  • Рабочие поверхности, которые перемещаются друг относительно друга. Сюда входят соединения типа поршень-цилиндр, которые часто можно встретить в устройствах разнообразных двигателей и насосов. Ra для них равняется 0,16-2,5 мкм.
  • Ограничительные и соединительные поверхности. Под этим подразумеваются элементы, необходимые для крепления и сборки. Это всевозможные корпуса, фиксаторы и прочие механизмы. Ra для них колеблется в пределах 2,5-20 мкм.
  • Специальные поверхности. Здесь, главным образом, имеются ввиду органы управления. Обработка таких поверхностей крайне высока с их значением Ra 0,63-0,08 мкм.

Механизм возникновения шероховатости

Все причины возникновения шероховатости можно разбить на 3 группы:

  1. Расположение режущих кромок инструмента, относительно обрабатываемой поверхности;
  2. Упругая и пластическая деформация обрабатываемого металла;
  3. Вибрации в технологической станочной системе.

Образование неровностей на обработанной поверхности можно представить как след от движения режущих кромок инструмента. Назовём такой профиль регулярным.

На образование регулярного профиля влияет геометрия резца, в частности – углы в плане, а так же величина подачи S. Их влияние описывается формулой

В реальном процессе резания впереди резца и под обработанной поверхностью образуется зона пластической деформации, которая вносит некоторую погрешность в регулярный профиль. Пластически деформированный металл в отдельных местах как бы наволакивается на микронеровности, а в где-то вырываются отдельные куски металла. Потому реальное значение Rz может быть записано как:

где – приращение высоты микронеровностей, вызванное пластической деформацией металла. Следовательно, чем меньше пластическая деформация, тем меньше высота микронеровностей. Величина пластической деформации зависит, в большей степени, от твёрдости обрабатываемого материала и, в меньшей — от глубины резания — t.

Классификация поверхностей

При определении характеристики поверхностного слоя материала необходимо провести классификацию:

  1. Рабочие поверхности, имеющие сопряжение с изменением местоположения в ходе осуществляемого процесса, по отношению друг к другу (механизмы двигателей, насосов и т. д.). Детали, используемые в механизмах обязательно должны обрабатываться с высокой точностью, а показатели соответствовать  величинам  Ra=2,5-0,16 мкм, Rz=10-0,8 мкм.
  2. Установочные поверхности – детали находятся в соприкосновении, но по отношению друг к другу неподвижны. Подлежат обработке и должны соответствовать показателям Ra=20-2,5 мкм, Rz=80-10 мкм.
  3. Ограничительные и соединительные поверхности – элементы служащие ограничением для работающих механизмов (корпуса приборов, станков и т. д.). Данные поверхности в зависимости от требований могут подвергаться обработке, параметры соответствуют Ra=20-2,5 мкм, Rz=80-10 мкм.
  4. Поверхности, требующие специальной обработки (детали внешних корпусов механизмов, агрегатов). Параметры шероховатости должны соответствовать Ra=5,0-1,25 мкм, Rz=20-6,3 мкм. Особо стоит отметить требования, предъявляемые к органам управления механизмов, приборов у которых показатели должны, находится на уровне Ra=0,63-0,08 мкм, Rz=3,2-0,4 мкм.
  5. Используя данные качества поверхности, получаемые при различных методах обработки можно выстраивать технологическую цепочку, обеспечивающую наибольшую эффективность и сокращение времени обработки деталей.

Нормативные данные также содержатся в ГОСТ 2.309-73 согласно,  которому наносятся обозначения на чертежи и   содержат характеристики  поверхностей по установленным правилам  и обязательны  для всех промышленных предприятий. Необходимо также учитывать, что знаки и их форма, наносимые на чертежи должны иметь установленный размер с указанием числового значения неровности  поверхности. Регламентируется высота знаков, указывается вид обработки.

ГОСТ 2.309-73 Обозначение шероховатости поверхностей

1 файл   973.51 KB

Знак имеет специальный код, который расшифровывается следующим образом:

  • первый знак – характеризует тип обработки исследуемого материала (точение, сверление,  фрезерование и т.д.);
  • второй знак — обозначает, что поверхностный слой материала не подвергался обработке, а образован путем  ковки, литья, прокатки;
  • третий знак – показывает, что вид возможной обработки не регламентируется, но должен соответствовать  Ra или Rz.

В случае отсутствия знака на чертеже,  поверхностный слой  не подвергается специальной обработке.

На производстве используют два вида воздействия на верхний слой:

  • с помощью частичного удаления верхнего слоя обрабатываемой детали;
  • без удаления верхнего слоя детали.

При удалении верхнего слоя материала в основном используется специальный инструмент, предназначенный для выполнения определенных действий – сверления, фрезерования, шлифования, точения, и т. д. В ходе обработки происходит нарушение верхнего слоя материала с образованием остаточных следов от используемого инструмента.

Когда применяется обработка без удаления верхнего слоя материала – штамповка, прокат,  литье,  происходит смещение структурных слоев их деформация с принудительным созданием  «гладко-волокнистой»  структуры.

При конструировании и изготовлении деталей параметры неровностей  задает конструктор, основываясь на техническом задании определяющим характеристики изделия в зависимости от требований, предъявляемых к изготовляемому механизму, технологии используемой при производстве   и степени обработки.

Примеры обозначения шероховатости поверхности

Графическое изображение шероховатостиПояснение
Указано числовое значение параметра, соответствующие наиболее грубой допускаемой шероховатости, т.е. наибольшему предельному значению для параметра Ra, Rz и Rmax. Значения параметров Ra, Rz и Rmax указывают в мкм.
Указано наименьшее значение параметра шероховатости. Способ применяется в отдельных случаях, когда для правильного функционирования недопустима слишком гладкая поверхность.
Указаны числовые значения, соответствующие наибольшему и наименьшему предельным значениям нормируемого параметра. Значение, указываемое сверху, соответствует наиболее грубой допускаемой шероховатости.
Указано номинальное значение параметра с предельными отклонениями от него в % от номинального значения. Способ применяют в основном для образцов сравнения шероховатости поверхности или для образцовых деталей, служащих тем же целям.
Указана шероховатость поверхностей образующих контур.
Указан вид обработки поверхности. Указывается только в тех случаях, когда данный вид обработки является единственным, обеспечивающим требуемое качество поверхности.

Читать также: Кронштейны для прокладки кабеля по стене

Допускается применять упрощенное обозначение шероховатости поверхности с разъяснением его в технических требованиях чертежа. В упрощенном обозначении используют строчные буквы русского алфавита в алфавитном порядке, без повторений.

Основные правила, используемые для обозначения неровности поверхности на чертежах

Основные правила, которые необходимо использовать при выполнении чертежа:

  1. На чертеже указываются все шероховатости поверхности для используемого материала без учета используемых методов.
  2. Нанесение значений шероховатостей осуществляется на разрезах, которые имеют размер.
  3. Знаки наносятся на всех видах линий используемых в чертеже.
  4. При наличии у знака полки его местоположение определяется по отношении к основной надписи.
  5. Если изделие имеет разрыв на чертеже, то производится маркировка только одной части изображения.
  6. Если поверхностный слой требует использования обработки участков детали различного класса, то производится разделение с помощью сплошной линии.
  7. В случае сокращения места необходимого для нанесения обозначений на чертеже возможно допустимое упрощение знаков.
  8. При одинаковом значении шероховатости поверхности контура, значение наносится один раз.
  9. При идентичности различных поверхностей с одинаковыми значениями шероховатости, допускается нанесение значений один раз.
  10. Знаки, обозначающие неровности должны иметь толщину в 1.5 раза больше, чем нанесенные на изображение.
  11. Условия, обозначающие направление поверхностей должны соответствовать стандартам.
  12. Обозначение шероховатости поверхности производится с использованием общих правил.

Обозначения направления шероховатости поверхности на чертежах

Учитывая структуру материала, конструктор имеет возможность указать необходимые параметры, предъявляемые к качеству поверхностей. Причем характеристики могут указываться по нескольким параметрам с установкой максимально и минимального значения с возможными допусками.

Классификация поверхностей

При определении характеристики поверхностного слоя материала необходимо провести классификацию:

  1. Рабочие поверхности, имеющие сопряжение с изменением местоположения в ходе осуществляемого процесса, по отношению друг к другу (механизмы двигателей, насосов и т. д.). Детали, используемые в механизмах обязательно должны обрабатываться с высокой точностью, а показатели соответствовать величинам Ra=2,5-0,16 мкм, Rz=10-0,8 мкм.
  2. Установочные поверхности – детали находятся в соприкосновении, но по отношению друг к другу неподвижны. Подлежат обработке и должны соответствовать показателям Ra=20-2,5 мкм, Rz=80-10 мкм.
  3. Ограничительные и соединительные поверхности – элементы служащие ограничением для работающих механизмов (корпуса приборов, станков и т. д.). Данные поверхности в зависимости от требований могут подвергаться обработке, параметры соответствуют Ra=20-2,5 мкм, Rz=80-10 мкм.
  4. Поверхности, требующие специальной обработки (детали внешних корпусов механизмов, агрегатов). Параметры шероховатости должны соответствовать Ra=5,0-1,25 мкм, Rz=20-6,3 мкм. Особо стоит отметить требования, предъявляемые к органам управления механизмов, приборов у которых показатели должны, находится на уровне Ra=0,63-0,08 мкм, Rz=3,2-0,4 мкм.
  5. Используя данные качества поверхности, получаемые при различных методах обработки можно выстраивать технологическую цепочку, обеспечивающую наибольшую эффективность и сокращение времени обработки деталей.

    Классы шероховатости поверхности

Нормативные данные также содержатся в ГОСТ 2.309-73 согласно, которому наносятся обозначения на чертежи и содержат характеристики поверхностей по установленным правилам и обязательны для всех промышленных предприятий. Необходимо также учитывать, что знаки и их форма, наносимые на чертежи должны иметь установленный размер с указанием числового значения неровности поверхности. Регламентируется высота знаков, указывается вид обработки.

ГОСТ 2.309-73 Обозначение шероховатости поверхностей

1 файл 973.51 KB Знак имеет специальный код, который расшифровывается следующим образом:

  • первый знак – характеризует тип обработки исследуемого материала (точение, сверление, фрезерование и т.д.);
  • второй знак — обозначает, что поверхностный слой материала не подвергался обработке, а образован путем ковки, литья, прокатки;
  • третий знак – показывает, что вид возможной обработки не регламентируется, но должен соответствовать Ra или Rz.

В случае отсутствия знака на чертеже, поверхностный слой не подвергается специальной обработке.

На производстве используют два вида воздействия на верхний слой:

  • с помощью частичного удаления верхнего слоя обрабатываемой детали;
  • без удаления верхнего слоя детали.

При удалении верхнего слоя материала в основном используется специальный инструмент, предназначенный для выполнения определенных действий – сверления, фрезерования, шлифования, точения, и т. д. В ходе обработки происходит нарушение верхнего слоя материала с образованием остаточных следов от используемого инструмента.

Когда применяется обработка без удаления верхнего слоя материала – штамповка, прокат, литье, происходит смещение структурных слоев их деформация с принудительным созданием «гладко-волокнистой» структуры.

При конструировании и изготовлении деталей параметры неровностей задает конструктор, основываясь на техническом задании определяющим характеристики изделия в зависимости от требований, предъявляемых к изготовляемому механизму, технологии используемой при производстве и степени обработки.

Приборы контактного действия

Принципиальная схема контактного профилометра с индуктивным преобразованием сигнала включает в себя:

  1. Щуп с алмазным наконечником.
  2. Преобразователь.
  3. Механизм перемещения щупа.
  4. Усилитель электрического сигнала.
  5. Аналогово-цифровой преобразователь.
  6. Дисплей, либо стрелочный индикатор.
  7. Датчики обратной связи, управляющие движением щупа.
  8. Реле времени.
  9. Переключатель диапазонов измерения.

Типовым представителем этого класса измерительной техники считается профилометр модели 296, которым можно замерить шероховатость плоских поверхностей. Основные технические характеристики устройства приведены ниже:

  • Измерительный диапазон шероховатости, мкм – 0,02…10,0;
  • Количество рабочих диапазонов оценки – 3;
  • Систематическая погрешность, % — 2;
  • Параметр шага, мм – 0,004…2,5;
  • Скорость отслеживания результата, мм/с – 1;
  • Питание – от сети переменного тока.

Измеритель типа 296 и им подобные (например, модели 130) из-за больших  габаритов позволяют определять шероховатость изделий в условиях цеховых лабораторий.

Профилометром портативного типа, который работает по тому же принципу, является российский прибор модели ТR-100, включающий в себя пьезоэлектрический преобразователь. Он позволяет контроль шероховатости, если деталь имеет не только плоские, но и на выпуклые/вогнутые поверхности. Калибровка показаний для готовности прибора к работе производится узлом, встроенным в основную схему. ТR-100 обладает увеличенным диапазоном (0,05…50 мкм), но при тех же значениях производительности отличается несколько меньшей точностью — ±12 %.

ИШП-110 — Измеритель Шероховатости (Профилометр)

Приборы для измерений шероховатости поверхности ИШП (далее — приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.

Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.

Приборы модификации ИШП-110 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров.

Отличительные особенности модификации ИШП-110:

  • Измеряет 4 параметра шероховатости поверхности: Ra; Rz; Rq и Rt.
  • Рабочий режим эксплуатации — при положительных и отрицательных температурах окружающей среды.
  • Питание приборов осуществляется от встроенного аккумулятора.
  • Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение.
  • Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости.
  • Прочный, легко моющийся алюминиевый корпус для долговременной службы прибора.
  • Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора.
  • Измерения в метрической (СИ, µm) и английской (µin) системах мер.
  • Возможность связи с компьютером для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения для интерфейса RS 232C (дополнительная опция).

Приборы для измерений шероховатости поверхности в трёх модификациях ИШП-6100; ИШП-210 и ИШП-110 являются средством измерений, зарегистрированным в Государственном реестре СИ России под № 76028-19, межповерочный интервал 2 (два) года.

ВАЖНО! Международными стандартами предписывается проверять правильность показаний прибора на мерах шероховатости перед каждой рабочей сменой, а если в течение рабочей смены производится большое количество измерений шероховатости — то после каждой крупной серии таких измерений

Обозначения отклонения неровности поверхностей

На чертеже шероховатость указывается согласно приведённой ниже схеме.

Как видно, внешнее обозначение напоминает математический квадратный корень с соответствующими надписями в определенных местах. Каждая такая надпись характеризует определенный параметр шероховатости. Разберем их более подробно.

В левом верхнем углу указывается значение шероховатости по Ra и Rz. При чем стоит отметить, что если показано просто число, то автоматически это имеется ввиду Ra. Для обозначения Rz, необходимо дополнительно дописать буквенное примечание.

Существует три разновидности формы этого математического корня:

Треугольник без верхнего основания указывает, что способ получения шероховатости не задан конструктором

Есть требования к качеству поверхности, а каким способом оно будет достигнуто (шабрение, полировка и прочее) неважно.
С кругом в вершине. Поверхность не нуждается в дополнительном улучшении.
С верхним подчеркиванием

Этот знак говорит, что шероховатость должна достигаться обязательным снятием слоя металла.

В зоне над полкой прописывается тип механической обработки с помощью которой нужно довести поверхность до заданного значения Ra и Rz. Обычно сюда прописываются такие термины как «полировать», «шабрить» и прочее виды механической обработки.

В левом нижнем углу под полкой прописывается направление линий неровностей шероховатости. Разберем этот параметр на примере. Допусти Вам нужно прошлифовать поверхность стола абразивным кругом. В зависимости от того как Вы будете направлять инструмент пойдут линии шероховатости. Если будете его водить кругами, то Вы увидите волны от следов круга. Если движения будут пересекать друг друга, то плоскость стола будет в крестах. Это и регулирует данный параметр

В некоторых случаях это не важно, а некоторых имеет решающее значение

Справа от направлений линий неровностей становиться значение базовой длины, на которой измеряется шероховатость. Ее значение стандартизировано и необходимы для того, чтобы минимизировать воздействие на точность измерения плоскостью прогиба самой поверхности.

Минимальные требования к шероховатости поверхности в зависимости от допускоф размера и формы

Допуск размера по квалитетамДопуск формы, % от допуска размераНоминальные размеры,мм
До 18Св. 18 до 50Св. 50 до 120Св. 120 до 500

IT5100
60
40
0.4
0.2
0.1
0.8
0.4
0.2
1.6
0.8
0.4
1.6
0.8
0.4
IT6100
60
40
0.8
0.4
0.2
1.6
0.8
0.4
1.6
0.8
0.4
3.2
1.6
0.8
IT7100
60
40
1.6
0.8
0.4
3.2
1.6
0.8
3.2
1.6
0.8
3.2
3.2
1.6
IT8100
60
40
1.6
0.8
0.4
3.2
1.6
0.8
3.2
3.2
1.6
3.2
3.2
1.6
IT9100
60
40
3.2
1.6
0.8
3.2
3.2
1.6
6.3
3.2
1.6
6.3
6.3
3.2
IT10100
60
40
3.2
1.6
0.8
6.3
3.2
1.6
6.3
3.2
1.6
6.3
6.3
3.2
IT11100
60
40
6.3
3.2
1.6
6.3
3.2
1.6
12.5
6.3
3.2
12.5
6.3
3.2
IT12; IT13100
60
40
12.5
12.5
6.3
12.5
12.5
6.3
25
25
12.5
25
25
12.5
IT14; IT15100
60
40
12.5
12.5
12.5
25
25
12.5
50
50
25
50
50
25

В случаях, когда это необходимо по
функциональным требованиям, допускается
устанавливать значение шероховатости Ra
менее указанных в таблице.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
