Шпильковёрт. Простое решение сложной задачи

Как выбрать шпильковерт

При выборе шпильковерта необходимо учитывать характер работ, которые будут выполняться этим инструментом, и их периодичность.

Для использования в условиях гаража, когда шпильки приходится вывертывать лишь время от времени, лучшим решением станет универсальный шпильковерт эксцентрикового типа. Такой инструмент позволит работать со шпильками различных размеров (с его помощью можно вывернуть и ввернуть шпильки практически всех двигателей — от двухтактников мотороллеров до среднетоннажных грузовиков, также можно выполнять ремонт других агрегатов со шпильками), он надежен и прост в эксплуатации, и имеет доступную цену. Также можно приобрести и цанговый шпильковерт, однако он не всегда обеспечивает необходимую степень фиксации и не может работать со шпильками большого диаметра.

Для профессионального применения в автомастерских лучшим выбором станут наборы шпильковертов роликового или эксцентрикового типа. Наличие инструмента под определенный размер шпилек значительно повышает качество и скорость работ, а затраты на него окупаются в короткие сроки. Хотя и в этом случае будет не лишним иметь универсальный эксцентриковый инструмент — с его помощью можно быстро выполнять несложные работы.

При правильном подборе шпильковерта вы обеспечите себя надежным инструментом, который поможет решить самые сложные задачи по обслуживанию и ремонту транспортных средств.

Инструменты

При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.

Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.

Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.

Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.

Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.

Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.

В специализированных автомастерских, на производстве, в строительстве – везде, где приходится часто работать со шпильками, применяется шпильковёрт. Опытным мастерам, знающих своё дело, нет необходимости объяснять его назначение. Да и название говорит само за себя. Однако многим могут быть неясны особенности конструкции инструмента, его внешний вид, как он работает и сколько приблизительно стоит.

Типы, конструкция и принцип работы шпильковерта

Главная проблема работы со шпильками — это обеспечить надежную фиксацию цилиндрического стержня без его повреждения и с необходимым для вворачивания или вывертывания усилием. Предложено несколько решений этой задачи, и по способу зажима шпилек шпильковерты делятся на несколько типов:

  • Роликовые;
  • Эксцентриковые;
  • Цанговые (кулачковые);
  • С гаечным зажимом и упором.

При этом все типы инструмента могут иметь исполнение одного из двух видов:

  • Самостоятельный инструмент, работающий без дополнительных приспособлений;
  • Оснастка для работы с обычными ключами, воротками, трещотками и прочими приспособлениями.

Инструмент первого типа удобен и прост в применении, он всегда готов к работе, однако, как правило, имеет более сложную конструкцию и высокую стоимость. Инструмент второго типа может иметь шестигранники под ключ или квадрат стандартного размера (как правило, 1/4, 1/2 и 3/4 дюйма) под вороток, трещотку и т.д. Этот инструмент более универсален, компактен и имеет доступную стоимость.

Каждый из этих инструментов имеет свои конструктивные особенности и принцип действия.

Один из наиболее простых по конструкции и надежных инструментов. В общем случае представляет собой цилиндрический корпус, внутри которого расположены три цилиндрических ролика, между которым могут дополнительно устанавливаться распорные вставки. Внутренняя поверхность корпуса имеет сложный профиль (треугольный с закругленными гранями и углами, с элементами овоида и т.д.), поэтому ролики, перекатываясь внутри корпуса, могут приближаться и отдаляться от его центральной оси.

Работает роликовый шпильковерт просто. Инструмент надевается на шпильку и проворачивается с помощью ключа или воротка. При повороте ролики перекатываются по шпильке и внутренней поверхности корпуса, что приводит к заклиниванию шпильки — теперь усилие от руки передается на нее, что позволяет ввернуть или вывернуть ее.

Ключи для шпилек этого типа просты, надежны и удобны, однако имеют существенный недостаток — каждый шпильковерт выполняется под определенный диаметр шпильки. Только в этом случае обеспечивается необходимый прижим роликов к шпильке и ее заклинивание при повороте. Поэтому для работы с различными шпильками необходимо иметь целый набор роликовых шпильковертов.

Инструмент данного типа также очень прост, при этом он более универсален, чем роликовый. Конструктивно данный эксцентриковый шпильковерт очень прост: его основу составляет корпус с одним или двумя отверстиями под шпильки, на котором располагается шарнирный эксцентрик — металлический диск с рифленым ребром и возможностью подвода к отверстиям. Также на корпусе располагается вороток или квадрат для установки воротка, трещотки или иного приспособления.

Работает эксцентриковый шпильковерт просто: инструмент надевается на шпильку, диск подводится к шпильке, и весь инструмент проворачивается — при повороте эксцентрик упирается в шпильку, заклинивает ее и позволяет передать на нее необходимое для ввертывания/выворачивания усилие.

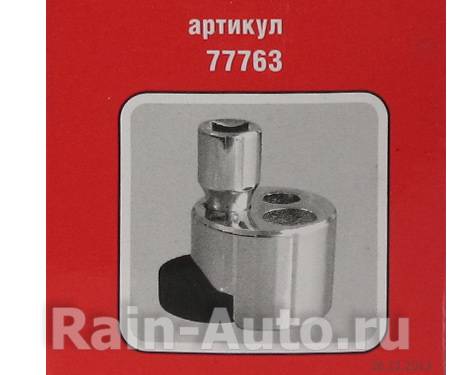

Сегодня выпускаются эксцентриковые шпильковерты двух типов:

  • Универсальные — с одним или двумя отверстиями, позволяющими использовать инструмент для работы с различными по диаметру шпильками;
  • Под размер — с одним отверстием для работы со шпильками одного диаметра.

Следует заметить, что существуют инструменты, сочетающие в себе конструктивные особенности эксцентриковых и роликовых шпильковертов. В таком инструменте предусмотрено три малых эксцентрика, охватывающих шпильку, при повороте инструмента эксцентрики заклинивают шпильку в трех точках, обеспечивая максимальный прижим и передачу большого усилия.

Это универсальный инструмент, имеющий устройство, аналогичное цанговому патрону дрели и других инструментов. Основу шпильковерта этого типа составляет корпус, внутри которого расположены подвижные кулачки. При повороте корпуса кулачки сходятся к центру, зажимая шпильку, и обеспечивая передачу на нее усилия от руки.

Цанговые шпильковерты наиболее универсальны, так как позволяют работать с различными по диаметру шпильками, даже с нестандартными. Однако кулачки не всегда обеспечивают необходимую степень фиксации инструмента на шпильке, поэтому шпильковерт этого типа зачастую не может справиться с крепежом. Это недорогой любительский инструмент, который практически не используется в автомастерских.

Цена на шпильковёрты

Для бытового применения довольно удобным может быть универсальный шпильковёрт, который позволяет работать с разными диаметрами резьбовых деталей. Для автосервисов или СТО наиболее функциональным может оказаться специальный набор, включающий до десятка головок самых распространённых диаметров. Тем более что найти и купить шпильковёрт сегодня не представляет особого труда – эти устройства продаются как в обычных магазинах, так и на различных интернет-площадках. Цены довольно демократичны – для универсального эксцентрикового механизма это диапазон от 400 до 1000 рублей. Головки-шпильковёрты с тремя роликами продаются от 300 до 600 рублей за штуку, если рассматривать наиболее распространённые размеры. Наборы можно приобрести от 1,5 до 8 тыс. рублей, в зависимости от комплектации, качества и производителя. В случае профессионального применения на производителе лучше не экономить, тем более разница в цене не слишком велика.

Инструменты

При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.

Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.

Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.

Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.

Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.

Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.

Всем доброго времени. В данной статье речь пойдёт о таком инструменте как шпильковёрт. Многие сталкивались с такой задачей как выкручивание шпильки. Обычно многие делают это с помощью двух гаек, но бывает и такое что резьба на шпильки сорвана, и в таких случаях тоже есть выход, можно например приварить гайку. Но на всё это уходит время, а с помощью такого инструмента это делается в разы проще и быстрее. Вот герой нашей статьи и решил сделать себе такой инструмент. И для этого он взял кусок кругляка и для начала обработал его на токарном станке до нужных размеров (Диаметр 30 мм., длина 40 мм.)

Затем в этих местах сделает отверстия. А так как отверстия должны быть не в центре автор под заготовку с одной из сторон сделает подложки.

После того, как было сделано одно отверстие, автор решил сделать ещё два, отверстия. Одно на 10 мм., второе на 8 мм.

Так же сделал подложки и приступил к обработке.

Получилась вот такая заготовка второй детали.

Соединил её с первой деталью, и проворачивая вторую деталь в первой, сделал отметку. По которой в дальнейшем он произведёт проточку первой детали таким образом.

Всем большое спасибо! И до новой встречи.

Видео изготовления:

Как пользоваться шпильковертом?

Работа шпильковертом не требует каких-либо особых знаний, а весь процесс вкратце выглядит следующим образом:

  • Инструмент надевается на шпильку.
  • Эксцентрик плотно поджимается к крепежу.
  • Инструмент проворачивается рожковым или накидным ключом за шестигранник, либо же воротком, вставленным в предусмотренное под него квадратное отверстие.

Направление вращения зависит от того, необходимо вкрутить или выкрутить крепеж.

Одни модели шпильковертов односторонние, то есть только на закручивание или выкручивание, другими же можно и закручивать, и выкручивать.

В начале работы необходимо проследить, чтобы эксцентрик плотно поджал шпильку.

Преимущество использования шпильковёртов

Достаточно большое количество людей сегодня сталкиваются с трудностями при демонтаже крепёжных резьбовых деталей (шпилек или болтов). Если говорить об автосервисе, это чаще всего связано с ремонтом старых автомобилей, где некоторые элементы соединения не выкручивались десятилетиями. Преимущества применения специального устройства следующие:

  • с его помощью в подавляющем большинстве случаев удаётся вывернуть болт с обломанной головкой, не повредив резьбу в детали;
  • остаётся практически неповреждённой сама шпилька, после прогонки плашкой она годится для повторного применения;
  • минимум затрат времени на работу;
  • изготовленный из качественной стали, инструмент отличается прочностью и долговечностью;
  • в труднодоступных местах часто удобнее применять именно шпильковёрт, а не подручные средства.

https://youtube.com/watch?v=7SXFwJO6NkU%3F

Проще говоря, инструмент облегчает и ускоряет работу. Не секрет, что сломавшийся заржавевший болт при отсутствии специального оборудования может парализовать всю работу по ремонту автомобиля. А неудачно вывернутая шпилька может стать причиной того, что время ремонта увеличится втрое. Поэтому, если шпилька вдруг не хочет выворачиваться из такого места, где её поломка может вызвать серьёзные проблемы, лучше использовать специально для этого разработанные инструменты.

Эксцентриковый шпильковерт

Инструмент данного типа также очень прост, при этом он более универсален, чем роликовый. Конструктивно данный эксцентриковый шпильковерт очень прост: его основу составляет корпус с одним или двумя отверстиями под шпильки, на котором располагается шарнирный эксцентрик — металлический диск с рифленым ребром и возможностью подвода к отверстиям. Также на корпусе располагается вороток или квадрат для установки воротка, трещотки или иного приспособления.

Работает эксцентриковый шпильковерт просто: инструмент надевается на шпильку, диск подводится к шпильке, и весь инструмент проворачивается — при повороте эксцентрик упирается в шпильку, заклинивает ее и позволяет передать на нее необходимое для ввертывания/выворачивания усилие.

Сегодня выпускаются эксцентриковые шпильковерты двух типов:

  • Универсальные — с одним или двумя отверстиями, позволяющими использовать инструмент для работы с различными по диаметру шпильками;
  • Под размер — с одним отверстием для работы со шпильками одного диаметра.

Следует заметить, что существуют инструменты, сочетающие в себе конструктивные особенности эксцентриковых и роликовых шпильковертов. В таком инструменте предусмотрено три малых эксцентрика, охватывающих шпильку, при повороте инструмента эксцентрики заклинивают шпильку в трех точках, обеспечивая максимальный прижим и передачу большого усилия.

Делим имеющуюся информацию «пополам»

Такой метод представляет собой замечательную стратегию поиска, предполагающую, что уже имеющаяся у нас информация не дает нам единственно правильного варианта решения.

Пример – авария водопровода. Если в нашей квартире нет воды, мы не знаем, на каком участке между коммунальной системой и нашим краном случился засор. Как определить это место? Конечно же, исследовав всю нашу «трубу». Чтобы понять место засора, «трубу» нужно просверлить. А где это сделать эффективнее всего? Да где-то посерединке! Начать работу стоит в середине всех проложенных в квартире неработающих коммуникаций и затем разбивать проверенные участки пополам. Так мы в итоге найдем проблемное место быстрее всего.

Нагрузки

Для определения пределов нагрузки, производителями используется такой показатель как ПДН, который расшифровывается, как «предельная допустимая нагрузка». Что это значит? Дело в том, что некоторым приспособлениям проходится работать в условиях, которые могут повредить изделие. Показатель ПДН определяет максимальную нагрузку, которую может получить продукт. Нагрузка свыше установленного показателя приводит к поломке. Впрочем, производитель устанавливает ПДН с запасом.

В качестве примера рассмотрим 10-миллиметровую шпильку. Эту комплектующую часто используют при ремонте автотранспорта. Шпильковерт способен работать лишь при 33 Нм. Выше этого значения высока вероятность поломки.

Главная задача подобного рода оборудования – надежно закрепиться на шпильке. Но со временем, конструкция изделий стала меняться, начали появляться новые виды.

  1. Роликовый. Простые и надежные приспособления. Внутри корпуса расположены ролики, за счет которых осуществляется основная работа. Для работы необходимо надеть цилиндр и начать прокручивать его. Используется с накидным ключом, под который с задней стороны расположено специальное отверстие в виде квадрата. Как только начинается прокручивание, ролики обхватывают шпильку и зацикливаются на ней. Далее все просто, пользователь проворачивает инструмент в нужную сторону. Простота приспособления, к сожалению, реализуется только с определенными размерами шпилек (М10). Чем дороже модель, тем качественнее материалы используются в процессе ее создания.
  2. Цанговый. Изделие нельзя назвать действительно универсальным. По сути, оно любительское. Причина кроется в его неспособности работать с плотнозасевшими шпильками. Высокие нагрузки для него противопоказаны. Из названия ясно, что в основе продукта лежит использование технологии цанг, которая используется в зажимных патронах дрелей и шуруповертов. Корпус снабжен специальными кулачками, которые при прокручивании зажимают шпильку. Впрочем, есть положительная сторона, за которую любят рассматриваемый инструмент. У него нет привязки к определенному размеру шпильки. Он способен работать с любой ее разновидностью.
  3. Эксцентриковый. Частично похож на роликовый. Ролик в нем заменен на шарнирный эксцентрик или просто диск. Именно с его помощью осуществляется крепление к шпильке. Сверху от него находится шестигранное отверстие под гаечный ключ. Изделие может быть универсальным в руках умелого мастера. Встречается в разборном и неразборном виде. Главное отличие отечественного варианта от зарубежного заключается в прижимании диска. Он приживается поворотом корпуса.
  4. Ключ-шпильковерт. Частично напоминает предыдущий продукт. Главное отличие заключается в удлиненном корпусе. Шпилька зажимается колесиком и прокручивается в нужную сторону.
  5. С гаечным зажимом. В магазине такого не встретишь, их не выпускают. Тем не менее, некоторые умельцы мастерят такое приспособление у себя дома. Конструкцию подразумевает наличие рукояти и гайки-фиксатора шпильки. Корпус обязательно должен иметь нарезное отверстие под болт. Гайка выступает фиксирующем элементом изделия. В зависимости от диаметра шпильки подбирается соответствующая гайка и заменяется в рассматриваемом механизме. Для кустарного, домашнего изобретения осуществляет деятельность совсем недурно.
  6. Шпильковерт-экстрактор. Иногда шпильки ломаются внутри. То есть их невозможно удалить. Устраняет поврежденные шпильки, путем зацикливания рабочей части инструмента в заранее просверленном отверстии по центру шпильки. Фиксация может осуществляться по-разному: клиновидные экстракторы обычно забивают, а вот винтовые завинчивают.

Шпильковерт с гаечным зажимом и упором

Данный инструмент достаточно прост по конструкции, поэтому его зачастую изготавливают в кустарных условиях. Основу шпильковерта составляет корпус с рукоятками, в нижней части которого располагается гайка, а в верхней предусмотрена резьба под ввинчивание воротка. В корпусе напротив гайки высверлено отверстие с резьбой под болт или винт, которым гайка фиксируется от проворачивания.

Работает такой инструмент просто. В корпус устанавливается и фиксируется болтом гайка необходимого размера, инструмент гайкой наворачивается на шпильку, затем в корпус вворачивается вороток, он упирается в торец шпильки и заклинивается. Теперь корпус проворачивается против часовой стрелки, и шпилька, зафиксированная гайкой и воротком, выворачивается.

Данный инструмент используется, как правильно, только для выворачивания шпилек. Он, несмотря на простоту конструкции, требует выполнения большого числа операций для работы с одной шпилькой, поэтому не всегда бывает удобен. Сегодня ключи для шпилек такой или схожей конструкции используются редко, они вытеснены более простыми и удобными роликовыми и эксцентриковыми шпильковертами.

Установка шпильки и инструмент для шпилек

Шпильки очень часто используются для того, чтобы осуществить крепеж деталей. Подобные устройства не имеют специальных рабочих граней, и по этой этому для работы с ними нельзя использовать обычный слесарно-монтажный инструмент. Поэтому, используются специальный инструмент, который называется — «шпильковерт».

Простейшим шпильковертом является пара гаек, посаженных «на трение». Однако это, конечно, не профессиональный ручной инструмент . Мало того, что на их наворачивание и отворачивание уходит довольно много времени, но они еще и деформируют резьбу. При приложении больших моментов такая деформация часто настолько велика, что шпилька требует замены.

Альтернативой является применение специально разработанных для этой операции инструментов. Наиболее распространенные из них рассчитаны на захват той части шпильки, которая не имеет резьбы. При этом поверхность шпильки в некоторой степени деформируется, но рабочие свойства шпильки не страдают.

Бывает:

  1. Рычажный;
  2. С эксцентриком;
  3. Роликовый.

Рычажный

При наличии свободного доступа к шпильке сбоку он достаточно удобен. Такие модели выпускаются только немногими производителями.

С эксцентриком

Более универсальный и более распространенный тип шпильковертов. Две модели такой модели показаны на рисунках:

Принцип действия похож на принцип действия предшествующей модели: шпилька зажимается в отверстии шпильковерта эксцентриком с насечкой. Разница в том, что рабочим инструментом служит не рычаг, а шестигранник, в некоторых случаях даже можно использовать торцовый ключ.

Первая модель имеет два отверстия для шпилек разного диаметра и может работать со шпильками разного диаметра.

Вторая модель имеет только одно отверстие и может применяться с ограниченными диаметрами шпилек. Аналогичные модели предлагают практически все производители качественного инструмента.

Если эти модели и различаются, то только диапазонами размеров шпилек, с которыми они могут работать.

Эксцентрики могут поставляться как запасные части — на них приходятся высокие нагрузки и насечка на их поверхности должна быть достаточно острой.

Роликовый

Основным недостатком является то, что они рассчитаны на использование в качестве рабочей поверхности свободной от резьбы части шпильки. Резьбу же они заминают. В некоторых случаях это делает их применение нежелательным или просто невозможным.

Разрезные втулки

По высоте втулка разделена на две части. В нижней расширяющейся части сделаны четыре разреза и нарезана резьба, соответствующая резьбе на шпильке. Здесь требуются соответствия не только по диаметру, но и по шагу резьбы. В верхней части втулки нарезана резьба под крепежный болт и сделана выборка для фиксации хомута.

Цилиндрический хомут в нижней своей части представляет собой полый цилиндр с внутренним выступом под вышеупомянутую выборку. В верхней части он имеет шестигранный профиль, внутри которого проходит крепежный болт. При использовании разрезной втулки она сначала навинчивается на шпильку своей разрезной частью.

Затем на втулку сверху надевается хомут, выступом по выборке втулки. Заворачивая крепежный болт, хомут надвигают на коническую нижнюю часть с четырьмя разрезами, сжимая ее и заклинивая на резьбе шпильки. Затем хомут выворачивается вместе с втулкой, надетой на шпильку. Для этого используется шестигранный профиль в верхней части хомута.

После того, как шпилька вывернута, отворачивается крепежный болт и шпилька высвобождается.

Разрезные втулки могут использоваться и для заворачивания шпилек. Существуют также разрезные втулки, в которых резьба под шпильку заменена накаткой. Они применяются для выворачивания (или заворачивания) шпилек, имеющих резьбу только с одной стороны.
