Как выглядит расшифровка
Знание маркировки дает возможность прямо понимать, что конкретно предлагается производителем, и какими особенностями обладает изделие. Маркировка 09г2с с технической точки означает следующее:
- 09 — точная доля углерода в общем сплаве;
- Г2 — наличие марганца и его колебание в общем объеме — 2%;
- С — наличие кремния, доля которого не превышает 1%.
Однако не следует думать, что в состав стали входят только те элементы, которые обозначены в маркировке.
Помимо марганца и кремния, общий состав дополняется серой, азотом, никелем, медью и фосфором. Однако доля дополнительных компонентов редко превышает 1%, поэтому они не упоминаются в маркировке.
Также, расшифровка касается не только легирования, но и других критериев. Например, следует отнести сюда следующее:
- Структура и изменения после процесса закалки;
- Основное назначение;
- Метод изготовления;
- Хим. состав материала.
В результате на отечественном рынке встречаются аналоги по этим показателям. Часто можно услышать, что 09г2с — это и есть сталь 345. Однако второй показатель предназначен для строителей и означает не химический состав, а показатель текучести, который соответствует стандарту стали.
Технические характеристики
Основные свойства стали 09г2с основываются на составе, а также его индивидуальных характеристиках, которые успешно используются металлургами во всех областях промышленной деятельности.
Основная особенность марки — легкая свариваемость стали. Сварщики применяют АДС и РДС под газовой защитой. Однако свариванию могут не поддаваться те изделия, которые прошли через обработку химическими средствами и критическими температурными режимами.
Среди основных механических особенностей следует выделить следующие характеристики:
- Твердость, согласно методу Бринелля;
- Текучесть для деформации, которая отображается в Мпа;
- Эксплуатация под определенной нагрузкой;
- Показатели изменения формы при сужении и разрыве.
Класс прочности точно соответствует маркировки стали 345. Сюда следует отнести многие другие марки, которые могут даже отличаться по способу изготовления и химическому составу. В ГОСТ описываются основные разновидности металлопроката:
- Профиля с обозначенной толщиной;
- Круглый, Сортовой и Фасонный;
Твердость измеряется на основе методов Виккерса, Роквелла и Бринелля. Предпочтение отдается на основе типа изделия, в производстве которого используется сталь с маркировкой 09г2с
Также, показатель твердости важно знать при необходимости сварочных работ, чтобы шов оставался прочным
Плотность колеблется, зависимо от химического состава, и в среднем достигает 7800кг/м3. Однако легирующие компоненты имеют возможность увеличивать вес, а также значительно уменьшать его. Во втором случае свою роль может отыграть медь или кобальт, а во втором — вольфрам.
Технические особенности описывают основные требования к работе с материалами, из которых планируется изготовление стальных изделий для обслуживания газовых систем и других объектов многих областей промышленной деятельности.
Допустимое напряжение для этой маркировки стали зависит от следующих факторов:
- Температурный режим, при котором планируется эксплуатация;
- Марка и класс прочности;
- Толщина.
Современные европейские аналоги наиболее соответствуют механическим особенностям указанной марки. Но химический состав не обязательно должен совпадать. Следует отдельно выделить болгарскую версию, которая очень схожа с отечественной маркировкой 09г2с.
Область применения
Основные области, в которых используется сталь этой маркировки, выглядят следующим образом:
- Фасонный прокат;
- Листовой прокат;
- Изготовление горячекатаных полос.
Как говорилось выше, аналоги с легкостью поддаются сварке. Характеристики, которые были указаны выше, обеспечивают возможность применения в изделиях, которые требуют повышенного уровня износостойкости: строительные уголки, стальные балки, а также швеллеры.
Технические особенности марки необходимы в изготовлении автомобилей, строительстве и различных областях промышленности. Стоит отметить, что оптимальный температурный диапазон дает возможность применять сталь в изделиях и местах, где производится внушительная деформация за определенный промежуток времени. Однако граничный показатель -70 градусов обеспечивает удачное применение в суровых условиях Сибири.
Сталь 09г2с-15 пользуется популярностью на современном рынке. Она применяется во всех представленных областях промышленности. Следует добавить, что помимо сварки монтаж может осуществляться на основе болтового соединения. Материал проявляет отличные показатели устойчивости к химическому и биологическому воздействию, поэтому его успешно внедряют в химические заводы и портовые станции.
Также, на Севере государства многокилометровые трассы трубопроводов изготовлены именно из этой марки стали. Металлурги успешно применили температурный режим материала и внедрили его в соответствующие условия, где механические и физические свойства будут проявлены лучшим образом.
Еще одной причиной для использования в производстве стали с этой маркировкой является высокий уровень экономичности, который создается за счет адекватного ценообразования и отличной скорости возведения конструкций, что позволяет сократить расходы конкретным предприятиям.
Особенности сварки
Работа со сталью этой маркировке осуществляется на основе особых требований, которые диктуют необходимость соблюдения основных правил для достижения эффективного результата.
Важность сохранения механичной устойчивости материала на швах является наиболее важной задачей, которая становится основой безопасности конструкций и людей. Однако в обычных условиях отлично результат достичь затруднительно
К примеру, условие устранения перегрева обусловливаются использованием токов силой 40-50А на 1 мм электрода. Работы требуют сопроводительной закалки материалов в условиях температуры до 600 градусов.
Но, исходя из граничных показателей сплава, есть возможность осуществить самостоятельные подсчеты для проведения сварочных работы. Охлаждение производится на воздухе или в воде. С помощью соблюдения основной технологии можно достичь высокого качества, которое не будет уступать показателям дорогих сплавов.
Вторичное сырье
Разнообразие вторичного сырья способно удивить многих специалистов. Для получения информации достаточно ввести маркировку металла в поисковый запрос и получить результат со следующими типами продукции:
- Швеллеры;
- Балки;
- Уголки и прочее.
Сталь 09г2с представляет собой материал, который успешно используется во многих сферах промышленной деятельности, а также проявляет свои позитивные особенности в виде механической устойчивости и широкого температурного режима.
Сферы «жизни» стали 09г2с
Данный сплав – это идеальное сырье для создания проката типа «лист» или фасонных изделий. Свойства продуктов прописаны в государственных нормах (ГОСТ 19281-73, 19281-89).
Свойства стали:
- допускает обработку свариванием;
- устойчива к механическим разрушениям;
- используется при температуре от -70 до +425 градусов Цельсия.
Сталь 09г2с справляется с многолетними высокими нагрузками и серьезными деформациями. Данный сплав используют в разных регионах страны благодаря способности совладать с суровыми климатическими обстоятельствами.
Сферы «жизни» сплава 09г2с:
- транспорт и машиностроение – помогает запустить сложные транспортные системы в городах, заработать предприятиям в зоне чрезмерной опасности;
- нефтяная промышленность – прокладка труб на крайнем севере России, монтаж сложных сварных деталей;
- машиностроение – производство паровых котлов, иного оборудования для работы при высоких температурах;
- городское строительство – изготовление квадратной трубы для создания рекламных конструкций, ограждений в парках и так далее.
Особым спросом пользуются сварные металлоконструкции из данного железного сплава. Они остаются пластичными и прочными в любых условиях эксплуатации. Мастерам разной направленности нравится использовать сталь 09г2с для создания труб и других продуктов. Этот сплав применяют для благоустройства городов. Готовые конструкции легко сваривать и сложно разрушать, а еще они мало весят. Повсеместное использование проката объяснимо его физическими свойствами и дешевизной.
Сферы применения
Сферы применения:
- Изготовление деталей, которые подвергаются большой нагрузке — металлические уголки, швеллера, оси, балки.
- Сборка транспортных средств, промышленного оборудования, постройка металлоконструкций. Благодаря устойчивости к воздействию разных температур, конструкции можно применять в разных климатических условиях.
- Применение в химической промышленности. Материал устойчив к воздействию химикатов.
- Изготовление столбов, ограждений, каркасов для общественных лавок, беседок, качелей, детских горок, турников.
- Производство обогревательного оборудования, паровых котлов, машин для сельскохозяйственной деятельности.
Рельсы (Фото: pixabay.com)
Сталь-Максимум: Cталь 09Г2С
Данный сплав относится к классу конструкционных низколегированных сталей. Она используется для изготовления различных металлических деталей и элементов для сварных металлоконструкций, работающих под давлением и при различных температурах.

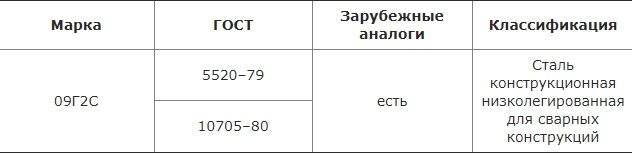

Этот вид стали относится к кремнемарганцовистым. Выполняется по ГОСТ 27772-88. Соответствует требованиям для строительных конструкций С345.
Точный химический состав стали 09Г2С
09Г2С
углерод – 0,09% марганец – до 2% кремний – менее 1%
Сталь является низколегированной, поскольку общее количество добавок колеблется в пределах 2,5%. Помимо основных элементов состав марки 09Г2С дополняют несколько второстепенных.
Никель (Ni) | Хром (Cr) | Медь (Cu) | Мышьяк (As) | Сера (S) | Фосфор (P) | Азот (N) |
менее 0.3 | менее 0.3 | менее 0.3 | до 0.08 | меньше 0.04 | менее 0.035 | до 0.008 |
Преимущества и применение стали 09Г2С
Сталь 09Г2С не перегревается и не закаливается в процессе сварки. Ее пластические свойства остаются на высоком уровне, а зернистость не увеличивается. Все эти характеристики делают такой сплав идеальным для использования в сварных конструкциях. Процесс сварки может осуществляться с предварительным подогревом (приблизительно до 100°-120°) и без него.
Именно эта марка позволяет создавать максимально тонкостенные элементы, что отлично подходит для ее применения в судостроении и строительной области. К тому же материал довольно прочный и долговечный, что обуславливает безопасность сооружения.
Листовой прокат из стали 09Г2С легко гнется. Это позволяет создавать сложнейшие конструкции для газодобывающей, нефтяной и химической отрасли. В таких сферах стальные изделия из этой марки представлены в виде труб и трубопроводной арматуры.
Преимущества стали 09Г2С
- Высокая механическая прочность
- Долговечность – срок службы деталей из этой стали более 30 лет
- Широкий диапазон рабочей температуры – от -70°С до +425°С
- Отсутствует склонность к отпускной хрупкости
- После отпуска вязкость стали не снижается
- Не теряет пластичность и не изменяет зернистость при сварке элементов
Свойства стали 09Г2С
Удельный вес этого сплава составляет 7,85 г/см3. Свариваемость этой стали не ограничена.
Температура критических точек составляет:
- Ac1 = 725°
- Ac3(Acm) = 860°
- Ac3(Acm) = 860°
- Ar1 = 625°
У материала отсутствуют флокеночувствительность и склонность к отпускной хрупкости.
Температура ковки:
- начало – 1250°С
- конец – 850°С
Обрабатываемость резанием доступна в нормализованном отпущенном состоянии δB=520 МПа, Кυ б.ст=1,0 К υ тв. спл=1,6
Предел текучести при разных температурах:
- 250°С = 2207,25 кгс/см2 (225 МПа)
- 300°С = 1912,95 кгс/см2 (195 МПа)
- 350°С = 1716,75 кгс/см2 (175 МПа)
- 400°С = 1520.55 кгс/см2 (155 МПа)
Россия | 09Г2, 09Г2Т, 09Г2ДТ, 10Г2С |
Германия | 13Mn6, 9MnSi5 |
Болгария | 09G2S |
Венгрия | Vh3 |
Румыния | 9SiMn16 |
Япония | SB49 |
Китай | 12Mn |
Механические свойства
Механические свойства стали 09Г2С описывают следующие характеристики для сортового и фасонного проката сечением до 10 мм:
| Вид механических характеристик | Температура апробирования, ºС | Значение | |
| Временное сопротивление | Ϭ0,2, МПа | +20 (комнатная) | 345 |
| Предел прочности | ϬВ, МПа | 490 | |
| Удлинение | δ5, % | 21 | |
| Ударная вязкость | КСU | 64 | |
| КСU-40 | -40 | 39 | |
| КСU-60 | -60 | 34 |
Стоит не забывать, что этот механический показатель напрямую зависит от химического набора соответствующих компонентов, и присутствие в большем процентном содержании какого-либо элемента может сыграть ключевую роль при формировании показателей прочности при обработке этой стали.
Механические свойства стали 09Г2С
В зависимости от класса прочности, изменяется и такой показатель механических характеристик, как твёрдость. Зависимость этих двух показателей прямая: чем выше категория прочности материала, тем выше и значение твёрдости. Обычно твёрдость низколегированных сплавов измеряется по методу Бринелля, и показатель твёрдости обозначается в единицах НВW, но в зависимости от требований, предъявляемых к изделию, и месту контроля (основной материал или материал сварного шва), может изменяться и метод измерения твёрдости. В таком случае, твердость материала может быть выражена в единицах по шкале Роквелла, Виккерса и т.д.
Режим термообработки стали назначается согласно критическим точкам:
| Критическая точка | Ас1 | Ас3 | Аr3 | Аr1 |
| ºС | 725 | 860 | 780 | 625 |
В зависимости от требуемых показателей механических свойств, назначается режим термической обработки. Нормализация и закалка стали 09Г2С проходит при высокотемпературном нагреве от 930 до 950 ºС. Зависимость мехсвойств от температурного режима отпуска приведена ниже:
| Температура отпуска, °С | Предел текучести, δ0,2, Па | Предел прочности, δВ, Па | Удлинение, δ5, % | Относительное сужение, ψ, % |
| 20 | 295×106 | 405×106 | 30 | 66 |
| 100 | 270×106 | 415×106 | 29 | 68 |
| 200 | 265×106 | 430×106 | — | — |
| 300 | 220×106 | 435×106 | — | — |
| 400 | 205×106 | 410×106 | 27 | 63 |
| 500 | 185×106 | 315×106 | — | 63 |
Как следует из таблицы, чем выше температурный режим сопутствующего отпуска, тем ниже у сплава сопротивление разрыву.
Термическая обработка способствует образованию сплава с двухфазной структурой, дисперсность зерна которого и определяет основные показатели механических свойств материала.
Как отличить сталь 3 от 09г2с
Марки высокопрочной стали
Сталь является одним из самых важных материалов, который используется практически во всех отраслях промышленности. К высокопрочной стали (в зависимости от области применения) предъявляют различные требования. Марки сталей отличаются по структуре, химическому составу и по своим свойствам (физическим и механическим).
Сталью называют деформируемый сплав железа с углеводом (не более 2 процентов) и примесями других элементов: марганца, кремния, фосфора. К высокопрочному крепежу предъявляются особые требования. Поэтому для получения стали, которая будет идеально соответствовать всем характеристикам добавляют специальные примеси – легирующие элементы.
Это – хром, вольфрам, ванадий, титан, марганец или кремний.
Сталь 20
Сталь конструкционная углеродистая качественная
трубы перегревателей, коллекторов и трубопроводов котлов высокого давления, листы для штампованных деталей, цементуемые детали для длительной и весьма длительной службы при температурах от -40 до 350 град.
СТАЛЬ МАРКИ 3
Углеродистая сталь обычного качества. Именно такая сталь пользуются наибольшим спросом в строительстве. Причина такой популярности – технологичность, прочность и привлекательная цена.
Еще одно преимущество этого сплава – возможность изготавливать из нее изделия, которые выдерживают большую нагрузку и обладают хорошей сопротивляемостью ударам. Сталь 3 производят по ГОСТ 380-94, согласно ему сталь маркируются буквами «Ст» с порядковым номером от 0 до 6.
Чем выше этот номер, тем большее количество углерода содержится в стали. А значит, лучше прочность, но при этом хуже пластические характеристики. Сталь 3 хорошо сваривается, нефлокеночувствительна, не склонна к отпускной хрупкости.
Сталь 3 содержит: углерод – 0,14-0,22%, кремний – 0,05-0,17%, марганец – 0,4-0,65%, никель, медь, хром – не более 0,3% , мышьяк не более 0,08%, серы и фосфора – до 0,05 и 0,04%. Количество этих компонентов в сплаве Ст3 не допускается выше указанных значений. Основа стали – феррит.
Его характеристики не позволяют использовать его в чистом виде. Для улучшения показателя прочности феррита сталь насыщают углеродом, добавляют (легируют) хром, никель, кремний, марганец и проводят дополнительное термическое упрочнение.
Сталь 3 выдерживает широкий температурный диапазон при переменных нагрузках. Хорошо сваривается, штампуется в холодном и горячем состоянии, подвергается вытяжке. Применяется без термической обработки.
Свариваемость стали 3
Без ограничений — сварка производится без подогрева и без последующей термообработки. В стали, относящейся к хорошей, содержание углерода составляет менее 0,25%. Они свариваются без образования закалочных структур и трещин в широком диапазоне режимов сварки. Температура применения
Температура применения стали 3
Минимальная температура применения (температура наиболее холодной пятидневки региона) – минус 30. Максимальная температура применения – плюс 300.
СТАЛЬ МАРКИ 35
Качественная среднеуглеродистая сталь. Такой вид стали применяют для деталей, которые требуют высокой пластичности и сопротивления удару.
Качественные углеродистые стали типа 35 изготавливают по ГОСТ 1050-88 и маркируют двухзначными цифрами, которые указывают среднее содержание углерода в сотых долях процента. Например, сталь 35 (0,35 %).
Она обладает высокой прочностью (σв = 640…730 МПа, σ0,2 = 380…430 МПа) и относительно низкой пластичностью (δ = 9…14 %, ψ = 40…50 %).
Кроме того, этот тип стали не восприимчив к средним напряжениям, обладает стойкостью к деформации и износостойкостью, не подвержен образованию трещин и коррозии. Поэтому именно сталь 35 используют при производстве высокопрочного крепежа и фланцевых соединений. Температурный диапазон: от -40 до +450 градусов Цельсия
Сталь 35 сваривается ограниченно. Способы сварки РДС, АДС под флюсом и газовой защитой, ЭШС. Рекомендуем подогрев и последующую термообработку. КТС без ограничений.
Химический состав
Расшифровка марки стали 09Г2С дает информацию о веществах, составляющих ее основу:
- первые две цифры указывают на содержание углерода, в данном случае – 0,09%;
- следующий символ означает наименование легирующего элемента – марганца;
- на его концентрацию указывает цифра – до 2%;
- буква «С» свидетельствует о присутствии кремния, количество его не превышает 1%.
Легированная сталь 09Г2С изготавливается по ГОСТу 27772-88. Маркировка указывает на низкое содержание главных легирующих добавок. Кроме них в ее состав входят и другие элементы, общее содержание которых не превышает 2,5%:
- никеля – до 0,03%;
- серы – 0,04;
- фосфора – 0,035;
- хрома – 0,3;
- азота – 0,008;
- меди – 0,3;
- мышьяка – до 0,08%.
Сера и фосфор – вредные добавки, ухудшающие качество материала. Однако в данном сплаве их количество минимально и не оказывает заметного влияния на его свойства.
Маркировка стали зависит от отрасли, в которой она применяется. Например, в строительной сфере данный сплав маркируется, как С345, то есть, по показателю текучести.
В качестве заменителей стали 09Г2С может выступить целая группа сплавов, например:
- 09Г2;
- 09Г2ДТ;
- 09Г2Т;
- 10Г2С.
Зарубежными аналогами являются:
- 13Mn6 и 9MnSi5 – Германия;
- SB49 – Япония;
- AS90 A3 и A36-207 – Франция;
- 12Mn – Китай;
- А516-55 – США;
- 09G2S – Болгария;
- VH2 – Венгрия;
- 9SiMn16 – Румыния.
В России сталь 09г2с идет на изготовление:
- сортового и фасонного проката по ГОСТу 19281-73;
- листов и полос, согласно ГОСТу 19282-73;
- листов горячекатаных (ГОСТУ 17066-80);
- кованых заготовок по ГОСТу 1133-71.
Большой ассортимент позволяет выбрать наиболее подходящий по назначению и оптимальный в экономическом плане вариант.
Материал 09ГСФ Челябинск
Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал 09ГСФ большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.
Как и вся продукция, материал 09ГСФ закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.
Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.
Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.
Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.
Применение
Сталь 09г2с активно используется в судостроительной, транспортной, нефтяной и химической промышленных отраслях. На её основе выполняют сварные соединения сложной конфигурации и изготавливают крепежные детали. Примеры использования:
- Прокладка магистральных трубопроводов
- Возведение жилых и промышленных объектов
- Производство хозяйственной и бытовой техники
Среди других примеров использования такой стали – изготовление технической оснастки, котлов и судов и т.д. Стоит отметить, что широкий температурный диапазон этой стали позволяет использовать её там, где для других материалов есть риск деформации за продолжительный эксплуатационный срок, в частности, для производства тех же котлов, постоянно используемых при высоких температурах.
Целесообразность приобретения той или иной стали напрямую зависит от его качеств. С ними, как вы уже убедились с помощью этой статьи, все в порядке, поэтому лучше купить металл 09г2с, чем покупать его дешевые заменители.
Приобрести сталь данной марки можно оптом и в розницу. Итоговая стоимость в любом случае будет зависеть от объема закупаемой партии. Поэтому более детальные консультации по вопросам цены всегда лучше уточнять у менеджеров поставщика.
2007 — 2020 «Интехмет» Изготовление металлоизделий и металлоконструкций на заказ. Резка и рубка металла. Металлопрокат оптом и в розницу.
г. Москва, Улица Нижние поля дом 31, строение 1, офис 404.
Обращайтесь, с радостью поможем вам в течение 15 мин.
Заключение
Сталь марки 09г2с относится к числу наиболее востребованных металлов, с применением которых изготавливают самые разнообразные виды профильных трубных изделий. Обладая оптимальным составом, она может выступать подходящим сырьем для самых разнообразных изделий, а также конструкций и сооружений, находящих применение во многих сферах человеческой жизнедеятельности. Во многом именно преимущества, характерные для этой стали, сделали ее востребованным материалом.
Однако, невзирая на все ее положительные качества, важным моментом является то, что изделия из этого металла должы быть выполнены в соответствии с требованиями технологии. Учитывая, что в ней закладываются высокие характеристики прочности к механическим воздействиям, а также воздействиям термического характера, ошибки в производственном процессе недопустимы. В противном случае использование подобных конструкций может в скором времени привести к возникновению аварийных ситуаций.
