Станок для заточки ручных пил

Заточка ножовки

• тиски;
• молоток;
• штангенциркуль;
• плоскогубцы;
• брусок наждачный;
• шкурка наждачная.

Также в арсенале необходимо иметь следующие виды напильников:

• плоский и ромбический с насечкой среднего размера;
• треугольный напильник;
• треугольный с бархатной насечкой;
• надфили с насечками разного калибра.

Для заточки используют специальное приспособление, позволяющее фиксировать полотно под углами в 45 и 90 градусов.
Если нужно заточить поперечную ножовку, действуют следующим образом:

• полотно закрепляют под углом 45 градусов;
• заточку производят трехгранным напильником с углом при вершине 60 градусов;
• напильник направляют на зуб ножовки под углом от 60 до 75 градусов;
• сначала несколькими движениями напильника от себя обрабатывают левые грани нечетных зубьев;
• после этого ножовка переворачивается и производится обработка левых граней четных зубьев.

При заточке продольной ножовки действуют следующим образом:

• полотно фиксируют вертикально;
• для заточки используется ромбический напильник с мелкой насечкой (можно использовать надфили);
• во время заточки напильник направляется строго параллельно столу;
• в остальном процесс аналогичен предыдущему.

Появляющиеся на гранях зубьев заусенцы нужно удалить при помощи наждачного бруска или напильника с бархатной насечкой.

Процесс заточки пилы в первый раз достаточно труден, поэтому лучше проводить его в полной тишине и с максимальной сосредоточенностью. Стоит сделать это несколько раз, а дальше дело станет привычным и пойдет «как по маслу».

Дерево – этот тот благодатный материал, из которого можно сделать предметы любой формы. А инструментом для воплощения самых смелых идей служит ножовка по дереву. Этот небольшой, простой на вид инструмент обладает большой силой и по своей популярности не уступает электрическим лобзикам, пилам и плитам.

В арсенале домашних инструментов у каждого мужчины должен быть такой инструмент. Пила ножовка по дереву не просто должна присутствовать среди других инструментов, необходимо знать, как ею пользоваться, а также как заточить ножовку по дереву.

Основные характеристики

Аппараты для затачивания дисковых пил по дереву, как правило, комплектуются кругами. Эти круги могут значительно отличаться друг от друга по нескольким характеристикам:

• по диаметру (варьируется в диапазоне от 12 до 250 мм);
• материалу, из которого изготавливаются абразивные круги (это может быть, допустим, эльбор или карбид кремния, в некоторых случаях также используется алмазное напыление);
• толщине (она может составлять от 16 до 40 миллиметров);
• размерам крепёжных отверстий (стандартные диаметры таких отверстий на сегодняшний день равны 16, 20 и 32 мм).

Почти во всех современных заточных станках есть электрический привод. От его мощности будет напрямую зависеть производительность заточки. Маломощные бытовые модели могут бесперебойно функционировать до 20 минут, потом их надо отключать, чтобы они отдохнули и охладились. А вот профессиональные заточные агрегаты могут работать до восьми часов с двумя короткими перерывами по полчаса. Причём здесь главным рабочим элементом может быть не абразивный круг, а так называемая шлифовальная лента.

Особенности заточки

Разводка

Перед тем как заточить ручную ножовку по дереву, необходимо проверить разводку зубьев. Это необходимо для того, чтобы в процессе распиловки полотно не заклинивало. Чем шире будет выполнена разводка, тем шире получится рез, соответственно, шансов заклинивания в этом случае меньше.

Однако, следует учитывать, что слишком широкая разводка приводит к получению рваного распила, к тому же для распиловки потребуется приложить гораздо больше усилий. Поэтому оптимальным вариантом является разводка, которая в полтора-два раза превышает толщину полотна.

На фото — отгибание зубчика специальным приспособлением

Как правило, для этого зубья отгибаются на 0,25 – 0,5 мм в каждую сторону. Правда, если пилой будет , то зубья лучше отогнуть на 0,5 – 1 мм.

Для выполнения качественной разводки зубьев своими руками можно использовать специальное приспособление, которое так и называется – разводка. Это металлическая пластинка с выполненной в ней щелью, ширина которой превышает ширину полотна инструмента.

Прежде чем приступить к работе, пилу надо зажать в тисках так, чтобы из них выступали только зубья, которые впоследствии поочередно отгибаются.

Заточка

В первую очередь следует сказать, что заточка ножовок по дереву может потребовать разные инструменты, в зависимости от формы зубчиков. Так для поперечной пилы потребуется трехгранный напильник с мелкой насечкой и углом около 60 градусов. Если же инструмент продольный, то следует воспользоваться ромбическим напильником либо грубо насеченными надфилями.

Инструкция по выполнению этой работы выглядит так:

• Полотно нужно надежно зажать
  . Для этого можно использовать тиски и другие приспособления.
• Затем напильником следует заточить левую грань на первом зубчике, держа инструмент по отношению к полотну под углом 60 градусов
  . При этом движение напильником должно быть плавным и равномерным, при возвращении напильника в исходное положение, он не должен касаться обрабатываемой поверхности. Надо сказать, что при заточке продольной пилы, напильник можно держать параллельно столу, т.е. затачивать зубья под углом 90 градусов.
• Далее затачиваются таким же способом все левые грани нечётных зубчиков
  .
• После этого напильником затачиваются правые грани
  .
• Затем пилу нужно перевернуть и точно так же заточить зубья четного ряда
  , которые теперь оказались в дальнем ряду.
• В завершение работы необходимо удалить все заусенцы при помощи бархатного напильника
  . Если этого не сделать, то пила быстро затупится.

На этом заточка ножовки по дереву завершена. Теперь нужно посмотреть на вершины и кромки зубьев – если они блестят на солнце, значит достаточно острые, в противном случае операцию нужно повторить.

Активно используется такой инструмент как ножовка. С течением времени режущая поверхность инструмента изнашивается, и процесс распиловки дерева становится все тяжелее. Износ рабочей кромки заключается в следующем:

• заостренные вершины зубьев закругляются;
• их боковые режущие кромки притупляются.

Вследствие этого инструмент теряет функциональность и нуждается в заточке.

Износ может быть как локальным, касающимся только некоторых зубьев, так и равномерным. Помимо износа, изменяются и размеры разводки зубьев, что нередко приводит к подклиниванию ножовки во время работы.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
2. Весь неиспользованный объем обязательно должен быть утилизирован.
3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Топ-5 лучших пил

Покупатели найдут в магазинах пилы отечественного и зарубежного производства. Рейтинг изделий следующий:

1. Пила двуручная, размер рабочей части 1250 мм. Изделие выпускает Ижевск. Модель с деревянной рукояткой, инструмент предназначен для работы с крупным массивом. Для выпуска используется сталь марки 65 mn.Зубцы прямые, шаг 2.
2. MATRIX MASTER 23410, Китай. Размер полотна 1000 мм, изделие имеет двухкомпонентную рукоятку. Пила сделана из стали марки 65 mn, покрытие бесцветное.
3. СИБРТЕХ, длиной 1000 мм. Рукоятка сделана из дерева, бесцветное покрытие полотна. Зубцы прямые, 2D, шаг 2,5.
4. Пила двуручная, длина полотна 1000 мм, производитель Ижевск. Зубья прямые, шаг 2. Полотно бесцветное, сделано из стали 65 mn.
5. Inforce 1000 мм 06-08-06. Изделие российского производства, оно предназначено для работы с бревнами большой толщины. Шаг зубьев 10, ручки выполнены из пластика. Для изготовления полотна использовалась инструментальная сталь высокой прочности, антикоррозийное покрытие дополнительно увеличивает срок эксплуатации пилы.

Все двуручные модели имеют большой ресурс. Инструмент, выполненный из прочной стали, быстро пилит дерево. При проведении по полотну предметом из металла пила издает звук, похожий на завывание, который модифицируется сгибанием полотна.

Эксплуатационные возможности стационарного оборудования

В перечне неоспоримого достоинства стационарных заточных станков:

• не требующее специальной подготовки рабочего персонала простое управление;
• сочетание высокого качества и производительности;
• возможность доводки нескольких цепей в единоразовом варианте;
• более чем существенная экономия времени и материальных средств, ранее расходуемых на заточку цепей в специализированных предприятиях;
• высокий уровень безопасности.

Для крупных предприятий полезным приобретением может стать универсальный автоматический станок позволяющий использовать наждачный круг для заточки стандартных пильных цепей и алмазный диск для доводки режущих кромок износостойких моделей с твердосплавными звеньями.

Общий недостаток автоматического заточного оборудования:

• стандартная доводка каждого пильного звена, не учитывающая его степени износа и других индивидуальных особенностей;
• заточка всех пильных элементов производится по единому шаблону, что отрицательно сказывается на продолжительности срока службы цепи в целом.

Практика показала, что автоматизация процесса заточки сокращает заданный ресурс цепи на 15-25%.

Зачем и когда нужно точить?

Квалифицированные специалисты знают следующие признаки, свидетельствующие о скором выходе пилы из строя:

• при распиле древесины ножовка начинает звучать по-иному;
• визуально становится заметно, что кончики зубьев скруглились, потеряли остроту;
• цвет зубцов меняется;
• увеличивается усилие при пилении;
• плохо выдерживается направление пилы;
• происходят частые заклинивания зубьев в древесине.

Разведение зубцов обязательно должно предварять процесс затачивания зубьев. При разведении должно быть достигнуто отклонение зубьев от плоскости ножовки влево и вправо под определённым углом. Слишком маленький угол отклонения зуба приведёт к тому, что зубья будут «засаживаться» в дереве. И, наоборот, слишком большой угол отклонения зубьев делает пропил слишком широким, повышает количество отходов (опилок) и требует слишком больших затрат мышечной энергии на протягивание ножовки. Целью затачивания зубьев является восстановление следующей геометрии зубца:

• шаг;
• высота;
• угол профиля;
• угол скашивания режущих кромок.

Предлагаем ознакомиться Дуб — дерево из Северного полушария Чтобы проделать заточку с минимальными потерями времени и качества, нужно пользоваться такими специальными приспособлениями и инструментами, как:

• верстак;
• слесарные тиски;
• пассатижи;
• точильный брус;
• наждачная бумага;
• транспортир и штангенциркуль;
• молоток;
• возможно применение оснастки, которая позволяет закреплять полотно ножовки с углом в 90 или 45 градусов.

Обязательно нужно пользоваться следующими напильниками:

• с треугольным сечением;
• с ромбическим сечением;
• плоский;
• набор надфилей.

На протяжении всего времени заточки напильник/надфиль должен двигаться без рывков, необходимо обеспечить постоянный нажим, движения должны производиться без отклонений от постоянного угла. Процесс заточки идёт только движениями напильника «от себя». Возвращать напильник/надфиль нужно по воздуху, при этом контакт с ножовкой должен отсутствовать.

При затачивании таких зубцов используется мелконасечный трёхгранный напильник. Направление движения инструмента – угол в 60 градусов. Ножовку закрепляют в приспособлении под углом 45–50 градусов к верстаку. Напильником/надфилем нужно водить строго горизонтально (сохраняя угол в 60–75 градусов к ножовке), начиная заточку с первого левого зуба.

Начинать нужно с «настройки движения руки с инструментом», для чего им проводят по каждой левой грани нечётного ряда дальних зубцов, что придаст движениям рук нужный автоматизм. После этого то же самое повторяют, затачивая правые грани нечётных зубцов для завершения затачивания режущей кромки и заострения вершин.

Зубья ножовок продольного пиления имеют угол менее 60 градусов, поэтому пользуются надфилями с крупными насечками либо мелконасечным напильником ромбического сечения. Трёхгранные напильники в данном случае применять категорически не рекомендуется. Для заточки ножовку вертикально фиксируют в устройстве. Есть два метода наточить ножовку, которые отличаются приданием различных углов затачивания.

Прямой. Надфиль/напильник ставится под углом 90 градусов. Ему придают параллельное ножовке направление, заостряют и задние, и передние режущие поверхности каждого зубца. Это повторяют для всего дальнего ряда зубьев. Затем ножовку переворачивают в зажимном устройстве на 180 градусов и повторяют ту же операцию для других зубьев, которые будут составлять дальний ряд.

Косой. Этот способ отличается от прямого лишь углом направления движения инструмента к плоскости полотна – угол заточки уменьшается от прямого к 80 градусов. Процесс происходит точно так же, но зубцы после заточки напоминают зубцы лучковой пилы.

Как наточить режущую оснастку при помощи болгарки и шуруповерта

В сети имеются ролики, где показан процесс заточки бензопильных цепей при помощи такого инструмента, как углошлифовальная машинка или по-простому болгарка. Принцип процедуры аналогичен с действиями при использовании станка. Однако сложность его лишь в том, что мастеру необходимо самостоятельно выбирать угол заточки, и при этом контролировать инструмент, удерживая его в руках. Сделать это достаточно сложно, и еще труднее, выполнить процедуру с получением качественного угла заточки. Именно поэтому прибегать к реализации процесса таким способом не рекомендуется, ведь недостатков у него достаточно много:

• сложность — что связано с удержанием инструмента в руках и одновременным контролем угла заточки;
• высокая вероятность испортить оснастку, так как при неправильно заточенных зубьях, цепь будет резать с меньшей эффективностью, или вовсе не будет пилить;
• увеличение скорости затупления зубьев — диск на заточном станке вращается с меньшей скоростью, чем круг на болгарке. При непродолжительном контакте с кромкой, металл успевает значительно нагреваться до высоких температур, что приводит к его закалке и отпуску, и поэтому не исключается вероятность того, что заточенная в таких условиях цепь, будет быстрее затупляться (это приведет к ускоренному ее износу).

Использование болгарки для восстановления качества заточки зубьев — это далеко не самый лучший вариант. И прибегать к его реализации не рекомендуется вовсе. Как это делают мастера в домашних условиях, можно посмотреть на видео.

Как альтернатива использованию болгарки для заточки бензопильной оснастки, применяется шуруповерт.. Принцип его реализации заключается в выполнении следующих действий:

1. В патроне инструмента (шуруповерта) зажать круглый напильник.
2. Выполнять движения напильником, как в случае с ручным способом, только дополнительно осуществлять его вращение от шуруповерта.
3. Проводить вращающийся напильник несколько раз, увеличивая силу прижатия при движении от себя, и ослабляя, возвращая его в исходное положение.

Такой способ нельзя назвать эффективным, так как и речи не может быть о соблюдении угла заточки. У него есть только одно преимущество — на реализацию затрачивается вдвое меньше времени. Он подходит при необходимости быстрого выполнения процедуры. Ниже на видео показано, как производится заточка цепи на бензопиле при помощи шуруповерта.

На основании представленных инструкций каждый пильщик может сделать для себя соответствующие выводы о рациональности каждого способа. Опираясь на описание, вы всегда можете поддерживать состояние вашего инструмента в должном состоянии.

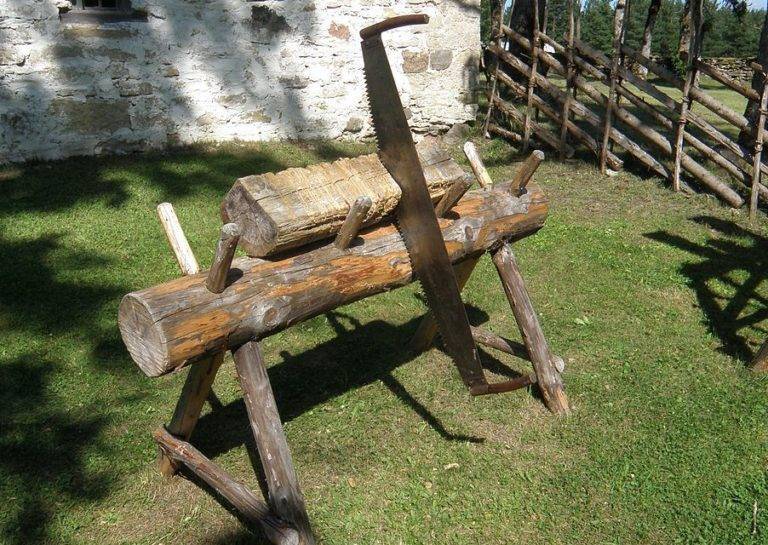

Заточка двуручных пилок самостоятельно или как просто восстановить старую длинную ножовку

Если в гараже имеется старая двуручная ножовка Дружба-2, то перед ее применением, рекомендуется восстановить ее целостность

Перед применением инструмента надо обратить внимание на следующие моменты:

1. Рукоятки — из дерева ручки могли за долгое время неиспользования высохнуть, поэтому не исключается их свободное выпадение из отверстий. Восстановить исправность ручек можно окунанием их в воду на несколько часов, чтобы они набухли. Еще можно выточить новые ручки на инструмент, на что не понадобится много времени и сил
2. Наличие коррозии на полотне — признаки ржавчины следует устранить, а затем обработать устройство машинным маслом
3. Заточка зубьев — за долгое время хранения инструмента в гараже, высока вероятность того, что ножовка нуждается в необходимости восстановления остроты зубов

https://youtube.com/watch?v=Ng4U1-VpUvQ%3F

Если с восстановлением рукояток и удалением коррозии не возникает трудностей, то с заточкой зубьев как раз-таки наоборот. Большая пила требует много времени и сил для восстановления целостности звеньев. Однако есть в этом и преимущество, так как большие зубья затачивать намного удобнее. Хотя инструмент и отличается от обычной ручной ножовки, однако, принцип восстановления остроты зубьев аналогичный. Пошаговое описание по затачиванию зубьев на двуручной пиле имеет следующий формат:

1. Для начала надо зафиксировать инструмент. В губках даже самых больших тисков сделать это не удастся, поэтому используем две соответствующей длины доски. Располагаем доски параллельно полотну, оставляя на виду только зубья. Если нет тисков, то можно использовать струбцину
2. Работы следует начинать с разводки зубьев. Все зубья должны иметь одинаковую высоту. Определить наличие выступающих звеньев можно на глаз, и чтобы сравнять их с остальными, следует поработать плоским напильником
3. На следующем этапе надо выстроить зубья на одинаковый угол отклонения от плоскости полотна. Чтобы выполнить разводку, понадобится специальный инструмент. Предварительно также рекомендуется изготовить шаблон (макет) для проверки достаточности разведения звеньев (или купить его). Разводить зубья следует на 0,5 мм от плоскости полотна или 1 мм друг от друга. Процесс разводки выполняется поочередно. Как часто выполнять разводку зубьев, знают далеко не многие мастера. По правилам надо проводить разводку не чаще, чем 1 раз на 5-6 заточек зубьев
4. Как только зубья будут разведены, можно переходить к завершающей и самой ответственной стадии — заточка. Для этого применяется специальный треугольный напильник, размер которого должен быть не меньше высоты зубьев
5. Правильная заточка выполняется путем перемещения напильника от себя со средним прижимом к зубу. В обратном положении напильник не должен касаться полотна. Проходить напильником необходимо уверенно, но не быстро
6. Сначала надо пройти по одной стороне зубьев, а затем по другой. При заточке также следует выбрать соответствующий угол от 35 до 70 градусов

В завершении остается обработать полотно инструмента машинным маслом, и прибегнуть к применению для распиливания толстых бревен, деревьев и даже пиломатериалов. При проведении работ рекомендуется соблюдать технику безопасности, чтобы не травмироваться.

Это интересно! При наличии мастерства работы с болгаркой, можно произвести заточку зубьев электроинструментом с абразивным диском.

https://youtube.com/watch?v=Zc6rsGb5BBs%3F

Необходимость заточки пилы

Диск с твердосплавными напайками Для начала следует определиться – нужно ли выполнять заточку или нет. Существует несколько явных признаков, указывающих на актуальность выполнения этой процедуры. Если их проигнорировать, то в дальнейшем диск может стать неремонтопригодным и послужит причиной выхода из строя дорого станка.

Преимущество использования пильного диска с напайками заключается в увеличении срока эксплуатации. Также он предназначен для обработки твердых пород дерева. Наплавки изготавливаются из стали 9ХФ, 50 ХВА, 65Г и аналогичных им составов. Они отличаются высокой твердостью, но при этом при значительной эксплуатации возрастет вероятность их поломки.

Своевременная заточка дисковых пил станком своими руками выполняется при следующих явных признаках:

• повышение нагрузки на двигатель. Причиной этому является ухудшение заточки и как следствие — силовому агрегату необходимо больше мощности для разрезания древесины. Если в конструкции двигателя не предусмотрены защитные реле – возможен выход его из строя;
• ухудшение качества распила. Первым признаком является увеличение ширины реза, а также образование сколов и неровностей по его краям;
• увеличение времени обработки заготовки. Для формирования реза требуется больше времени, чем обычно.

Недорогие станки от 5 до 30 тыс. рублей

К категории недорогих станков для заточки дисковых пил относятся как легкие малогабаритные устройства с упрощенной конструкцией и небольшой мощностью привода, так и популярные полнофункциональные модели. Все они представляют собой российские бренды, произведенные в Китае, и в целом имеют неплохие отзывы. Станок JMY 8-70 в России также продается под индексами MTY 8-70 и LTT JMY 8-70.

№	Модель	Макс. диаметр (мм)	Мощность привода (Вт)	Вес (кг)	Тип управления	Цена (руб.)
1	«Калибр Мастер» ЭЗС-110 Дм	400	110	2,4	ручное	6 000
2	EINHELL BT-SH 90/350	350	110	5,7	ручное	6 500
3	JMY 8-70	550	250	42	ручное	18 000
4	«Кратон» SBS-600	600	370	54	ручное	25 000
5	«Энкор Корвет» 472	600	370	45	ручное	27 000
