Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50:

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:

1:25 = 1 часть масла + 25 частей бензина

Примеры соотношений топливной смеси:

Количество бензина	STIHL — масло для двухтактных двигателей	Другие моторные масла спецификации 2Т-ТС
литры	литры	(см³)	литры	(см³)
1	0.02	(20)	0.04	(40)
5	0.10	(100)	0.20	(200)
10	0.20	(200)	0.40	(400)
15	0.30	(300)	0.60	(600)
20	0.40	(400)	0.80	(800)
25	0.50	(500)	1.00	(1000)

Если остались вопросы, по регулировке, посмотрите видеоинструкцию по регулировке карбюратора на бензопиле Штиль 230 и 250:

Двигатель внутреннего сгорания работает, сжигая предварительно подготовленную смесь из воздуха, масла и бензина. Регулировка карбюратора бензопилы нужна, чтобы приготовить смесь в необходимой пропорции. От работы карбюратора зависит, будет ли двигатель работать с заявленной мощностью или заглохнет.

Независимо от компании изготовителя, принцип и порядок работы карбюратора двигателей внутреннего сгорания одинаков. Для смешения воздуха и горючего, карбюратор представляет прибор, включающий:

• воздушную трубку с сужением;
• систему подачи топлива;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Признаки хорошей работы карбюратора бензопилы:

• двигатель работает ровно, напоминая по звуку четырехтактный;
• быстрый набор оборотов;
• на холостом ходу цепь не прокручивается.

Как проверить работоспособность топливного насоса

В корпусе насоса расположена мембрана, которая в процессе движения обеспечивает подачу топлива в карбюратор и двигатель. Если бензопила Stihl MS 180 не заводится, возможно, произошел разрыв мембраны. Проверить ее целостность можно, если снять крышку насоса. Если в процессе осмотра были обнаружены какие-либо дефекты, мембрану меняют.

Ремонт бензопилы Штиль 180

Видео по теме: Не заводится пила STIHL — причины

Публикации по теме

Достоинства бензопилы Штиль 361 – признание профессионалов

Технические особенности бензопилы Stihl MS-260

Что делать, если потек радиатор охлаждения

Техника безопасности по эксплуатации пилы

Техника безопасности довольно проста.

Каждый рабочий, применяющий бензопилу Штиль, обязан быть осведомлен относительно:

• Устройства и принципа ее действия;
• Возможных разновидностей неполадок а также вариантов их быстрого устранения;
• Возможность эффекта отдачи и его последствий;
• Правила топливной заправки;
• Правила цепной смазки;
• Правила проверки работоспособности механизма.

Персонал, работающий с устройством, должен обязательно быть в одет в спецодежду:

• Особые брюки защитного типа;
• Шлем со специальными наушниками;
• Защитные очки для глаз;
• Перчатки;
• Особые сапоги, желательно с нескользкой подошвой.
• При себе обязательно иметь аптечку.

Как заменить шнур стартера

Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.

Бензопила «STIHL 180» замена сальников коленвала.

Снять стартер с бензопилы STIHL 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.

Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.

Используйте для замены оригинальный шнур STIHL подходящего диаметра сечения. Если шнур будет толще, количество витков шнура, намотанных на барабан, уменьшится, что приведет к снижению рабочего хода стартера.

После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.

Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

Проверка системы зажигания

При различных поломках оборудования всегда необходимо обращать внимание на свечу зажигания. Для этого аккуратно соединяют провода, а потом выворачивают элемент при помощи соответствующего ключа

Затем нужно оценить состояние свечи.

Если она сухая, то это свидетельствует о непопадании топлива в цилиндр. Соответственно, проблема не связана со свечой.
В случае когда такой элемент забрызган топливом, стоит убедиться в правильности запуска карбюратора. Это же касается и регулировки. Саму свечу аккуратно протирают, а затем перекрывают подачу бензина и запускают стартер. Это поможет избавиться от излишков топлива и заодно провентилировать камеру сгорания. После этого свечу вкручивают на место и опять запускают механизм.
Если на данном элементе виден черный нагар, то, скорее всего, в процессе использования бензопилы Штиль применялось некачественное масло. Также причиной может быть неправильное соотношение топлива и масла или некорректная регулировка карбюратора. В данной ситуации свечу аккуратно промывают, затем устраняют острым ножом или иглой нагар и протирают электроды

В процессе проверки свечи важно убедиться в том, что расстояние между электродами составляет не более 0,5–0,65 мм.

Как уже упоминалось ранее, при осмотре на свече можно заметить черный нагар. В таком случае опытные мастера рекомендуют проверить, возникает ли искра. Для этой цели на свече фиксируют кабель зажигания, после чего гайку и цилиндр соединяют посредством плоскогубцев. Затем останется завести стартер бензопилы. Если искра не возникает, придется выполнить замену свечи. В ситуации когда использование нового элемента оказывается также безрезультатным, необходимо проверить высоковольтные провода и соединение со свечой.

Поломка системы зажигания

Если оборудование вышло из строя, необходимо проверить систему зажигания, а конкретнее, саму свечу. Если свеча сухая, это значит, что топливо не попадает в цилиндр, и, следовательно, причина не в этом. Если на свече имеются следы от топливной смеси, нужно проверить правильность работы карбюратора, а также его регулировки. Свечу необходимо вытереть и просушить, а затем перекрыть подачу смеси и включить зажигание. Данные действия помогут убрать лишнюю топливную смесь и проветрить камеру сгорания. После этого свечу можно ставить на место и снова пытаться запустить пилу.

Если на данной детали есть сажа, то причина порой кроется в использовании некачественного масла. Еще одной причиной могут быть неправильные пропорции топливной смеси и масла. В данном случае свечу понадобится очистить от нагара, промыть и зачистить электроды

Нужно обратить внимание, что расстояние между электродами должно быть не больше 0,65 мм

Если на свечи присутствует сажа, следует убедиться в том, есть ли искра. Для этого на свече необходимо закрепить кабель зажигания, а гайку с цилиндром скрепляют плоскогубцами. После этого заводится стартер. Если искры нет – меняем свечу. Если замена не дает результата, проверяется проводка и все соединения.

Еще одной причиной поломки может быть вышедший из строя маховик. Чтобы его открутить потребуется специальный ключ, так как закручивается он очень крепко.

Чтобы заблокировать вал от прокручивания, необходимо снять свечу и через образовавшееся отверстие поставить стопор поршня. Ни в коем случае нельзя блокировать маховик силовой отверткой, вставленной меж его ребер и корпуса, так как лопасти маховика не смогут выдержать нагрузку и обломаются.

После блокировки поршня откручивается гайка. Когда она чуть ослабится, ее верхняя часть станет в уровень с кончиком вала, в этот момент можно установить металлическую выколотку на гайку и ударить по ней. Так маховик соскочит с вала, и его удастся снять без особых усилий.

• https://pochini.guru/svoimi-rukami/remont-benzopilyi-shtil-180
• https://benzopilok.ru/brend/stihl/remont-benzopily-ms-180.html
• https://www.syl.ru/article/313205/benzopila-shtil-neispravnosti-i-remont-svoimi-rukami
• https://specinstrumenta.ru/dlya-sada/poshagovyj-remont-benzopily-shtil-180-svoimi-rukami.html
• https://diz-cafe.com/tech/remont-benzopily-svoimi-rukami.html
• https://newsdbase.ru/shtil-180-razborka-i-sborka/

Признаки неисправности двигателя бензопилы:

— двигатель не запускается — двигатель работает неустойчиво — двигатель заводится, но очень часто глохнет — двигатель быстро перегревается — двигатель нормально работает на холостых оборотах, но «захлебывается» при нагрузке — двигатель сильно дымит, мощность падает

В определенных ситуациях лучше обратиться за помощью к профессионалам, и отнести свою пилу в авторизированный сервисный центр. Но с некоторыми неисправностями можно справится самостоятельно.

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ ОЧЕВИДНЫХ НЕИСПРАВНОСТЕЙ БЕНЗОПИЛЫ.

Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:

• Наличие искры на свече зажигания;
• Подачу топлива;
• Состояние фильтров;
• Работу сапуна встроенного в топливную крышку глохнущего агрегата;
• Функционирование выпускного канала.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления

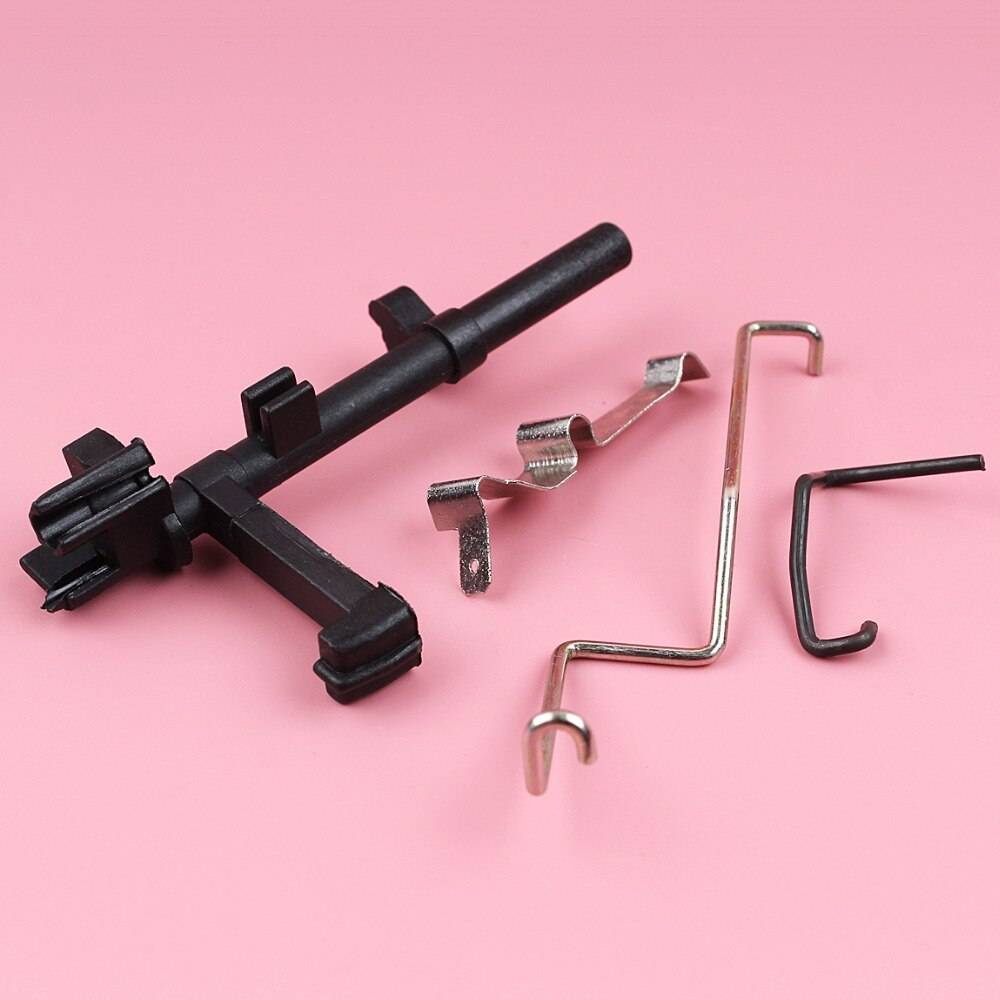

5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто
   На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Проверка правильности очистки карбюратора

Подробная инструкция, как почистить карбюратор бензопилы, показывает, что данная процедура не представляет никаких трудностей

Однако при этом важно оценить состояние устройства, и только после принимать решение о возможности очистки. Каналы карбюратора имеют очень маленькие размеры, поэтому в ходе оксидирования возникают серьезные трудности с их очисткой. В этом случае понадобится только покупка нового карбюратора

В этом случае понадобится только покупка нового карбюратора.

Это интересно!Необходимо понимать, что далеко не все виды карбюраторов подлежат очистке. Особенно это касается брендовых бензопил и триммеров, где попросту невозможно добраться до каналов.

Чтобы убедиться, что процедура проделана правильно, следует поставить карбюратор на бензопилу, и произвести пробный запуск. При необходимости произвести регулировку при помощи тахометра. На завершающем этапе надо сказать, что при регулярном выполнении таких действий, можно в десятки раз продлить жизнь не только карбюратору, но и двигателю инструмента.

Основные неисправности и ремонт системы смазки цепи

Рассмотрим распространенные неисправности и ремонт системы смазки цепи современных бензопил.

Если не смазывается цепь

Бачок заполнен, а масло не поступает на цепь бензопилы. Здесь может быть несколько источников проблемы.

Поломка привода масляного насоса. Довольно распространенная неисправность. На бензопилах Stihl часто срезает ус пластиковой приводной шестерни. Или изнашиваются шлицы. Шестерня не вращается вообще или вращается, но не вступает в зацепление с приводом насоса.  Засорение магистралей. Наблюдается при использовании неподходящего масла, в том числе отработки. Нарушение герметичности бачка, резиновой трубки или в соединениях магистралей

Помимо механического нарушения целостности масляных каналов (соскакивание трубки с посадочного места, трещина на бачке или в другом участке магистрали) иногда шланг подачи смазки разрушается под действием агрессивных синтетических масел

Обратите внимание Так какое масло для цепи бензопилы подходит лучше всего? В этом случае ответ однозначен: самым лучшим решением будет приобрести смазочные материал от производителя техники

Некорректная регулировка подачи смазочного материала на цепь. При неквалифицированном вмешательстве можно полностью перекрыть подачу смазки на цепь регулировочным винтом.

Масляный насос

Отказ насоса

Эта проблема встречается крайне редко и в основном на дешевых пилах от малоизвестных китайских производителей. Например, на бензопилах Stihl масляный насос обладает таким запасом ресурса, что по статистике случаев его замены из-за поломки практически нет. Чаще всего насос просто очищается от загрязнений обычной продувкой.

Неравномерное поступление смазки

Смазка поступает на цепь в избыточном или недостаточном количестве. Когда масло не поступает на цепь или льется слишком обильно, это вызывает дискомфорт при работе и может навредить пиле. Подобная проблема немного встречается реже, но тоже довольно широко распространена. Причин может быть несколько.

Подтекающая трубка системы смазки

• Неправильная регулировка. Винт настройки подачи масла на некоторых пилах без понимания процесса регулировки лучше не трогать.
• Использование неподходящих по вязкости смазочных материалов. Слишком густые смазки насос прокачивает менее охотно, и они хуже разносятся цепью по шине. С жидкими маслами все наоборот.
• Снижение герметичности в системе смазки цепи. Иногда отходит или повреждается трубка подачи масла на насос. Это вызывает масляное голодание. Проявляется подобная проблема в подтеках смазки у нижней части бензопилы.

Перегрев

Несмотря на обильную подачу масла, на цепь, все равно наблюдается перегрев или подклинивание. Здесь причина одна – использование абсолютно неподходящего для смазки материала. Часто такое можно видеть при заливке в систему отработки.

Важно помнить, что эксплуатация бензопилы с нерабочей системой смазки цепи категорически запрещена

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

• Перестает заводиться;
• Заводится, но в скором времени останавливается;
• Перестает функционировать в распиле;
• Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Неисправности двигателя

• двигатель не заводится;
• заводится, но глохнет;
• работает неустойчиво;
• не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы на дому, нужно действовать методом исключения. проверять поочередно нашему клиенту остается возможные причины неисправности, начиная с разработки тех, проверка не устранение которых занимает меньшее время (про устройство не работу двухтактного двигателя смотрите здесь).

Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером. чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. Все про ремонт бензопилы своими у меня течет масло не из пила чемпион.при. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят. есть искра или ее нет.

Читайте:

При отсутствии искры нужно просто заменить свечу. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Причина отсутствия искры может заключаться и в неисправном модуле зажигания или нарушении зазора между ним и магнитопроводом маховика. Он должен равняться 0.2 мм. Нарушение зазора становится особенно вероятным, если перед этим производилась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют с помощью прокладки толщиной 0.2 мм, помещенной между бобышкой маховика и модулем зажигания. Неисправный модуль зажигания нужно заменить.

Проверив таким образом систему зажигания и не обнаружив неисправность, можно переходить к системе подачи топливной смеси.

Система подачи топлива. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:

• не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
• загрязненность топливного фильтра, установленного в баке;
• не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.

Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.

ЦПГ бензопилы

Устройство ЦПГ

Итак, что входит в состав ЦПГ( цилиндро-поршневой группы):

• Поршень
• Цилиндр
• Кольца (маслосъемные и компрессионные)

ЦПГ это основной узел двигателя, неисправности которого неизбежно ведут к дорогостоящему ремонту. Для поддержания его в рабочем состоянии необходимо лишь четко следовать инструкции и соблюдать некоторые общие правила:

• Использовать качественные масла, разведенные в точной пропорции, которая указана производителем.
• Избегать перегрева двигателя.
• Соблюдать нормативы работы для класса бензопилы (бытовая, полупрофессиональная, профессиональная).
• Всегда использовать правильно наточенную цепь, установленную в нужном направлении.

Неисправности ЦПГ бензопилы:

• Износ поршня, цилиндра
• Износ колец
• Механические повреждения (скол колец, подшипника)

Все эти и другие не такие распространенные неисправности в итоге приводят к задирам на стенках цилиндра или поршня, что в свою очередь приводит к замене полностью цилиндро-поршневой группы.

Как диагностировать в результате чего возникли задиры?

Первым делом снимите глушитель и в образовавшемся окне осмотрите ЦПГ на предмет задиров.

Если задиры только со стороны глушителя, то это свидетельство того, что бензопилу перегрели.

Если задиры по всей окружности цилиндра и они равномерные и имеют большое истирание и темный цвет, то это свидетельство неправильно приготовленной топливной смеси.

задир при неправильной смеси

В случае если задиры имеют вид глубоких царапин, расположенных неравномерно, то это механические повреждения ЦПГ, которые возникают в случае попадания в цилиндр инородных тел или сколов деталей ЦПГ.

Задиры расположены в зоне кольца- плохое качество смеси. Так же возможно что пилу обкатывали «по-советски».

Вот неплохое видео о диагностике ЦПГ:

Вы можете помочь в составлении рейтинга бензопил, проголосовав в опросе: «Составляем рейтинг бензопил»

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

• производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
• надевается и закрепляется шина;
• натягивается цепь;
• правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
• топливная смесь заливается в бак;
• масло для смазки цепи заливается в бак;
• проверяется надежность натяжения крепежей;
• согласно инструкции проводится запуск пилы;
• проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
• проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

• состояние цепи, заточка;
• натяжка цепи;
• затяжка крепежей;
• заполнение топливного и масляного баков;
• наличие смазки цепи;
• холостой ход и т. д.

После распиловочных работ производится:

• чистка бензопилы;
• ослабляется натяжение цепи (обязательно);
• заточка цепи (при необходимости);
• состояние шины, ее износ;
• обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

• отсутствует топливная смесь;
• нет контакта на свече зажигания;
• обрыв высоковольтного провода;
• топливный насос не качает;
• забились топливопроводы;
• проблемы со свечей;
• не отрегулировано зажигание;
• заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

• нагар на свече зажигания;
• свеча износилась, необходима замена (через 100 часов работы);
• карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

• не отрегулирован карбюратор;
• засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:
