Технология измерения
Прежде чем мы расскажем, как правильно пользоваться данным прибором, давайте разберемся с методами измерения. Всего их два:
- абсолютный – выполняется при помощи микрометрического нутромера, который помещается внутрь полости;
- относительный – выполняется при помощи индикаторного нутромера, а для проведения замеров применяется определенный образец.
Начнем с первого метода. Для успешного выполнения операции нужно взять штихмас и выставить на нем примерные размеры замеряемого отверстия. Головка помещается внутрь в перпендикулярном положении. Прибор должен быть плотно прижат к стенкам, что обеспечивается вращением барабана и трещотки. Затем можно закрутить стопорный винт, и вытащить нутромер из отверстия. Теперь остается лишь суммировать полученное значение на шкале с длиной манометрической головки и удлинителя, если он тоже использовался в процессе.
Чтобы определить параметры цилиндрических полостей, нутромер нужно раскачивать как в продольном направлении, так и в поперечном. Это действие позволяет определить минимальное и максимальное значения. Так же, как и в предыдущем случае, сначала прибор нужно разместить в отверстии в перпендикулярном положении. Путем покачивания выполняется корректировка положения. Если стрелка на циферблате отклоняется вправо, значит, диаметр отверстия меньше указанного образца, а если влево – соответственно, больше. Далее необходимо только снять показания со шкалы и прибавить к нему диаметр самого образца. И не стоит забывать о параметрах удлинителей, которые применяются в случае с крупными отверстиями.
Работать с нутромером можно лишь со знанием дела, так как это довольно утонченный инструмент. Поэтому прежде чем измерять им что-либо, ознакомьтесь с приложенной инструкцией.
Как пользоваться индикаторным нутромером: инструкция по применению
Порядок действий здесь тот же, что и в прошлом случае: сначала необходимо выполнить настройку прибора, и только после этого можно будет переходить к его непосредственному применению. Расскажем, как решить каждую из этих задач.
Поверка
Для выяснения степени точности проведения измерений и обнуления подойдет калибровочное кольцо или (если его нет) концевая мера, но только со струбциной.
Для обнуления необходимо сделать следующее:
- подобрать подходящий сменный стержень и установить его на металлическую штангу выбранной модели;
- задать устройству соответствующий размер и обеспечить достаточный прижим стопорного винта;
- зафиксировать втулку стебля (а с ней и весь инструмент) в тисках;
- вращать головку до тех пор, пока стрелка не встанет ровно на нулевую отметку.
Калибровка нутромера проводится в уже описанных условиях, актуальных и при эксплуатации: при влажности воздуха до 80% и температуре окружения до 25 градусов Цельсия. Обнулять прибор все так же следует перед каждым использованием. Интервал между поверками, опять же, 1 год, хотя можно осуществлять их и чаще – в случае возникновения каких-то подозрений в том, что текущая погрешность превышает допуски. Главное – придерживаться при этом требований МИ 2192-92.
Соблюдение всех этих нюансов позволит стабильно поддерживать должные характеристики инструментов, а именно:
- диаметр отверстий – от 6 мм;
- цена деления – 0,01-0,001 мм;
- шаг – 1-10 мм (в зависимости от конкретной модели);
- погрешность – 0,15-0,025 мм.
Как правильно провести замер нутромером индикаторного типа
Для этого необходимо выполнить такую последовательность действий:
Расположить инструмент внутри отверстия должным образом, то есть так, чтобы стержень шел под углом в 90 градусов к оси заготовки
При этом внимательно смотрите, куда отклоняется стрелка и корректируете положение стебля с помощью легких покачиваний; обратите внимание, движение вправо говорит, что реальное сечение полости меньше, чем у образца, влево – о том, что оно больше.
Снять фактические значения с обеих шкал – и с меньшей, отражающей миллиметры, и с большей, с сотыми долями мм.
Провести расчеты, приплюсовав диаметр образца.. Посмотрим, как снять показания нутромера на практике, с реальными цифрами
Посмотрим, как снять показания нутромера на практике, с реальными цифрами.
Допустим, что при проведении измерений вы зафиксировали отклонение стрелки влево на 12 делений. В таком случае умножаете полученную цифру на 0,01, то есть на цену. Произведение равно 0,12 мм. Исходный, эталонный диаметр уже известен – 10 мм – значит, остается лишь приплюсовать полученное значение.
10 + 0,12 = 10,12 мм – вот реальное сечение.
Не так уж и сложно, верно? Есть лишь один нюанс – в случае очень глубоких отверстий могут дополнительно применяться удлинители – специальные стержни, входящие в комплектацию прибора.
Для закрепления материала посмотрите, как правильно мерить нутромером индикаторным, видео ответит на те вопросы, которые могли у вас возникнуть.
Как читать показания штихмаса?
Когда вращение барабана прекращается и микрометрический винт перестает двигаться, стопором закрепляют его и начинают смотреть на показания прибора. Он состоит из двух шкал, расположенных перпендикулярно друг к другу. Одна, основная, находится на стебле прибора. Цена одного деления на ней 1 мм. Когда пятка прикасается к микрометрическому винту, ноль на шкале барабана совпадает с нолём шкалы на стебле. Шкала барабана разделена 50 делениями. Цифры стоят через каждые 5 делений. Цена каждого 0,01 мм. Поэтому при полном повороте барабана винт сдвигается на 0,5 мм.
Но на стебле есть своя шкала. Ее длина 13 мм. Цена деления на ней 0,5 мм и 1 мм. Поэтому сначала оценивают показания на стебле. Затем смотрят на показания на фаске барабана. Складывают эти цифры. Но это еще не все. В большинстве случаев при измерении используется удлинитель. Его длину тоже нужно прибавить к полученному значению.
Максимальная длина без удлинителя 63 мм. Чтобы прикрепить удлинитель к прибору, снимают гайку со стебля. Устанавливают нужное количество удлинителей и закручивают гайку на конец последнего.
Самый короткий удлинитель 13 мм, самый длинный – 600 мм. Кроме них есть размером 25, 50, 100, 150 и 200 мм.
Устройство
Каким бы ни был нутромер, обучение пользованию стоит начать со знакомства с его функциональными узлами. Поэтому рассмотрим конструкции обоих видов по способу выполнения замеров.
Микрометрические обладают такими особенностями строения:
- винт с барабаном соединены колпачком;
- в качестве органа выступает стержень со сферическим наконечником;
- предусмотрена защита в виде предохранителя и стопора;
- в роли элементов дополнительной комплектации выступают удлинители.

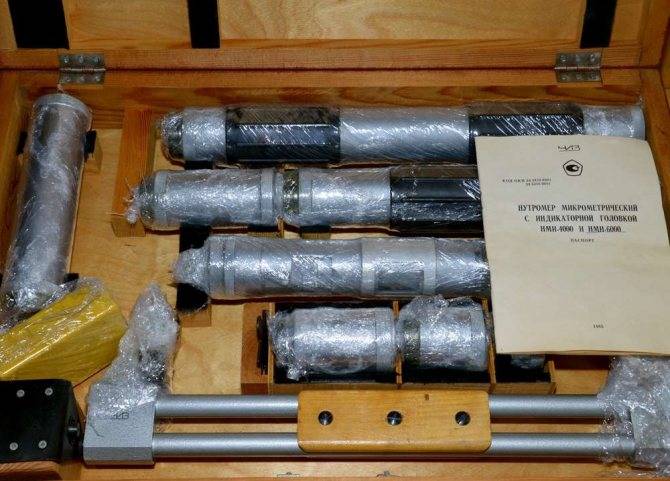

Если они способны фиксировать размеры свыше 1250 мм, в их головку встраивают часовой индикатор с шагом в 0,01 мм. Такие модели выпускаются в 3 специальных исполнениях, диапазон которых – 1250-10000 мм; хорошее дополнение 5 стандартных вариантов, чья шкала значительно уже – 50-2500 мм. Метрологические параметры при этом на высоте: во время эксплуатации наблюдается прецизионная точность и малая погрешность – 0,01 и 0,006 мм.
Правила пользования нутромером индикаторным тоже начинаются с изучения его устройства, которое состоит из таких логических узлов:
- циферблат, показывающий изменение показателей;
- контактный орган, представляющий собой пару стержней: первый – динамический, позволяющий устанавливать сменные вставки, второй – статический;
- отдельное место занимает комплекс подвижных рычагов, являющийся, по сути, дополнительным.
При допусках в 0,025-0,15 мм данные приборы рассчитаны на отверстия диаметром свыше 6 мм. Их рабочий орган перемещается с шагом 1-10 мм при цене деления в 0,001-0,01 мм соответственно, что позволяет определять нужные величины достаточно быстро.
Производители и лучшие модели
Признанными лидерами рынка являются японцы – бренд Mitutoyo узнаваем по всему миру и по праву считается флагманом сферы, так как предлагает юзабельные и очень точные (цена деления составляет 0,001 мм) механические и электронные инструменты.
Среди европейских компаний безупречной репутацией пользуется Mahr из Германии. Ее, можно сказать, традиционное преимущество – это типичное немецкое качество сборки; на практике ее приборы служат гораздо дольше 4-5 лет, даже если эксплуатируются в жестких условиях.
Теперь вы знаете, как пользоваться нутромером индикаторным для проверки цилиндров, видеоуроки применения микрометрического, мы надеемся, тоже посмотрели – пришло время выбора и заказа конкретного вида прибора. Определяясь, знайте, что станки для создания прецизионных отверстий (проверять соответствие которых максимально легко) вы сможете заказать у ижевского .
Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом
Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.
- Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
- Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
- Закрепляется стержень в рабочей части инструмента.
- Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
- Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
- Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
- Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.
На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.
Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью
Причем стержень прибора должен располагаться строго перпендикулярно.
Корректировка положения инструмента осуществляется легкими покачиваниями в стороны.
Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону
Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.
Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.
Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.
Рекомендации по работе с резьбомерами
При эксплуатации резьбомеров нужно учитывать некоторые особенности. Эти особенности выглядят следующим образом:
Хранить прибор рекомендуется в герметичных ящиках или контейнерах, чтобы предотвратить механическое воздействие и деформацию инструмента
Получить высокоточные результаты измерений можно при использовании только специального инструмента, и прибегать к помощи линейки, штангенциркуля и микрометра следует в исключительных случаях, когда под рукой нет специализированного прибора
При проведении идентификации резьбы необходимо обеспечить неподвижность заготовки
В противном случае, это негативно отразится на качестве проводимых измерений
Резьбомеры имеют острые грани, поэтому при эксплуатации важно соблюдать технику безопасности
Если на щупах прибора имеются внешние дефекты, то такой инструмент не может использоваться для проведения точных измерений. Дефекты в виде царапин, сколов, вмятин и т.п., негативно повлияют на точность проводимых расчетов
В продаже можно встретить резьбомеры не только металлические, но и пластиковые. Как правило, из пластика изготовлен корпус, а щупы делают исключительно из специальных марок стали. Приборы с пластиковым корпусом имеют значительный недостаток — низкая прочность, но при этом стоят они не более 100 рублей.
В завершении следует подвести итог, и отметить, что определить шаг резьбы болтов, гаек и прочих крепежных изделий не представляет особых трудностей, если знать алгоритм, и владеть специальным инструментом. Полученные значения после применения резьбомера позволяют изготовить вторую крепежную деталь для обеспечения прочного и разъемного соединения.
Публикации по теме
Как правильно пользоваться строительным гидроуровнем
Виды измерительных рулеток — устройство, выбор, применение и ремонт инструмента
Лазерный уровень и правильный выбор инструмента
Как пользоваться нутромером — назначение, применение и настройка прибора
Предназначение штихмаса
Штихмас – это инструмент для измерения размеров отверстий разной формы. Поэтому его называют нутромером. Штихмас при измерении соприкасается с поверхностью только в двух точках.
Измеряют диаметры круглых отверстий или ширины паза (расстояния между плоскостями). Точность измерения – одна сотая часть миллиметра.
Есть более точные приборы (цена делений 5 мкм).
С его помощью можно понять, насколько сношены внутренние цилиндрические поверхности, определить овальность, узнать насколько реальный размер детали отличается от нужного.
Какой бывает шаг цепи бензопилы и на что он влияет?
<didiv>
</didiv></p>
Виды штихмасов
Общепринятой классификации штихмасов нет. Поэтому их разделяют на группы по способу измерений. Микрометрические и индикаторные имеют разные методы замеров.
Микрометрический измеряет реальную длину.
Индикаторные сравнивают шаблон и реальный размер. Штихмас настраивают на конкретный размер. Потом определяют насколько реальное значение отличается от этого показателя.
Штихмасы имеют разные отсчётные устройства и способы передачи. Разными могут быть формы поверхностей, которые помогают измерять.
Измерительные поверхности трёхточечного штихмаса расположены под углом 120° друг к другу. Это позволяет проводить минимальное количество замеров для определения линейных характеристик детали. Информацию о размере берут на цифровой шкале нутромера.
Сферический штихмас – это инструмент, измерительные поверхности которого находятся на одной сфере. Максимальная длина 1000 мм. Он относится к двухточечным. Для измерений нужно сделать больше замеров, чем трехточечным.
Штихмасом цанговым (шариковым) измеряют небольшие отверстия, которые не под силу измерить микрометрическим (диаметр от 0,95 до 18 мм). Снабжён комплектом головок разных типов. Для измерения головку нужного размера и формы вводят в отверстие, внутренняя игла смещается вдоль оси, цанги прижимаются к его стенкам.
Самым точным, удобным и дорогим является электронный штихмас.
<divl></dt>
</divl>
Порядок снятия показаний нутромером
Перед использованием рассмотренного выше микрометрического нутромера обязательно производится поверка нутромера путем установки на ноль посредством установочной меры при температуре окружающей среды 15-25°С. Для этого измерительная головка вводится между измерительными губками установочной меры и определяется кратчайшее расстояние, путем покачивания головки и вращения барабана, до легкого трения между поверхностями. После фиксации микровинта нулевое деление барабана должно полностью совпадать с продольным штрихом стебля.
Далее необходимо соблюдать следующий порядок действий:
- Используя, при необходимости, комплект удлинителей примерно установить проверяемый размер.
- Ввести нутромер в отверстие.
- Левой рукой прижать инструмент к одной из поверхностей, правой вращать барабан до контакта с противоположной поверхностью.
- Путем покачивания относительно точки касания с поверхностью определите наименьшее расстояние. При покачивании должно быть легкое трение.
- Зафиксируйте микровинт стопором и выведите прибор из детали.
- Произведите расчет абсолютной длины, сложив длину головки, размеры удлинителей и количество делений шкалы барабана помноженное на значение одного деления.
Какой диапазон измерения у штихмаса
Однозначно ответить на такой вопрос не представляется возможным. Ведь все зависит не только от конкретного типа прибора, но и от его модификации, модели, производителя. Из описания уже становится понятно, что с наибольшим разбросом на первое место выходит микрометрический. Он способен измерять расстояние до 250 мм, если использовать специальные насадки. При этом минимальное его значение тоже впечатляет, от 2 мм. Более скудными параметрами может похвастаться вышеописанный телескопический. До 150 мм. Но для изучения самых маленьких отверстий все же понадобится шариковый.
Электрические в этом плане удобнее. У них зачастую приятнее возможности для увеличения размера. Но своя специфика тоже имеется. Впрочем, такие модели понадобятся лишь в случаях работы на высокоточных производствах. А обычный штихмас токаря – это зачастую микрометрический, реже сферический или телескопический вид.
Технические требования
С ними лучше ознакомиться, прежде чем смотреть, как правильно пользоваться индикаторным нутромером, видео ведь не расскажет о стандартах, а они тоже важны – хотя бы для понимания условий эксплуатации измерителя.
- Приборы должны быть изготовлены в соответствии с ГОСТом 868-82 или 10-88 (микрометрические).
- Пределы погрешностей, при нормальной температуре (20 0С ± 5 0С) и влажности (до 80%) обязаны быть не более 0,005-0,022 и 0,004-0,09 мм (в зависимости от диапазона, класса точности, участка проведения работ).
- Размах показаний (наибольшая разница между ними) – строго до одной трети деления шкалы.
- Контактные поверхности стержней – именно сферической формы, причем с радиусами от 1,8-2,8 до 30-40 мм.
- Исполнение головок – из твердых сплавов (от 57 HRC), с оговоренными ГОСТами параметрами шероховатости (например, Ra ≤ 0,16 мкм согласно межгосударственному стандарту 2789).
- Изготовление ручки – из материала с малым коэффициентом теплопроводности (чтобы не нагревалась и не обжигала).
- Покрытие наружных металлических поверхностей должно быть прочным и антикоррозионным, по ГОСТам 9.032 и 9.303.
Отдельного внимания заслуживает наработка на отказ. Ее лучше знать, прежде чем проводить любое измерение микрометрическим нутромером, видео-уроки ведь не говорят, какой ресурс остался у прибора. С другой стороны, запас изначально весьма серьезен – от 14 000 двойных ходов (или от 35-45 000 движений стержня индикаторных моделей), – что оборачивается общим сроком службы минимум в 4-5 лет.
Характерным показателем того, что устройство достигло предельного состояния, при котором скоро выйдет из строя, является износ подвижного стержня, при котором он допускает погрешности сверх нормы.
Время восстановления инструментов между циклами выполнения работ – от 1 до 4 часов, в зависимости от модели.
Продолжительность сохраняемости в упаковке в среднем составляет от двух-трех лет, при условии, что через каждые 1,5-2 года проводится переконсервация.
Устройство и принцип функционирования
Нутромеры – это инструменты для нахождения внутренних размеров (диаметров отверстий, пазов и т. д.). Они рассчитаны на случаи, когда недоступно применение других инструментов в виде рулетки либо линейки или они недостаточно точны. Рассматриваемые приборы применяют в автосервисах, механосборочных цехах, слесарных мастерских, например, для замера цилиндров двигателя.
Общепринятой классификации данных устройств не создано, однако нутромеры дифференцируют на основе различных параметров. Так, по конструкции их подразделяют на шариковые, цанговые и др., по варианту отсчетного устройства – на индикаторные и др., по контакту с определяемой поверхностью – на кромочные и др. Наиболее известна и обширно распространена классификация, основанная на совокупности конструктивных особенностей нутромеров и их назначении:
- Конструкция микрометрических моделей, включает соединенные колпачком микрометрический винт и барабан, стебель со сферическим наконечником, предохранительный колпачок, стопор. К тому же их комплектуют несколькими удлинителями и мерой. Головку вариантов с верхним значением измерений более 1250 мм оснащают индикатором часовой конструкции с интервалами делений в 0,01 мм. Рассматриваемые приборы производят на основе ГОСТ 17215. Встречается пять типоразмеров таких моделей с различными рабочими диапазонами: от 50 до 2500 мм. Варианты с часовым индикатором представлены еще в трех типоразмерах с диапазоном от 1250 до 10000 мм. Устройства данного типа ввиду хороших метрологических параметров (точность и погрешность равны около 0,01 и 0,006 мм соответственно) обычно применяют для точной проверки размеров.
- Индикаторные нутромеры включают два основных узла: индикатор с часовым циферблатом и измерительную часть, представленную двумя стержнями (подвижным, служащим для монтажа сменных вставок, и находящимся в корпусе неподвижным). Кроме того, в корпусе размещена система подвижных рычагов. Индикаторные приборы подходят для отверстий диаметром от 6 мм и имеют погрешность в 0,025-0,15 мм. Движение стержня и цена деления составляют 1-10 и 0,001-0,01 мм соответственно.
Первые простейшие модели нутромеров появились около XVII в. Данные инструменты были выполнены в виде циркулей с отогнутыми наружу концами ножек. Современные начальные модели, называемые штихмассами, представлены трубками либо стержнями с наконечниками сферической формы. Они рассчитаны на крупные отверстия диаметром 100-2500 мм.
Принцип их функционирования состоит в передаче величины перемещения подвижного стержня на отсчетное устройство посредством передаточного механизма. Нутромеры оснащают передаточными механизмами различного типа, что также определяет сферу применения. Так, варианты с рычажными, конусными и клиновыми передачами рассчитаны на небольшие отверстия. Конусные модели (кромочные со стрелочной головкой либо шкалой с нониусом, цанговые, шариковые в трех типоразмерах) применяют для малых отверстий (от 0,2, от 0,95, 3-18 мм соответственно). Большинство индикаторных нутромеров оснащают передаточными устройствами рычажного либо клинового типа. Рабочий диапазон для них составляет от 3 до 1000 и от 18 до 50 мм соответственно.
Еще одним классификационным признаком для нутромеров является количество точек соприкосновения с поверхностью.
Только пассиметры имеют три наконечника, один из которых подвижен. Такие устройства имеют рабочий диапазон от 19 до 120 мм. Кроме того, для дифференциации нутромеров используют форму контактной поверхности (плоская, кромочная и др.).
Отдельно следует отметить электронные модели. Они представлены модификациями микрометрических нутромеров, оснащенными электронной головкой с цифровым отсчетом. Как и для механических аналогов, принцип измерения такими приборами основан на сравнении с мерой, в качестве которой в данном случае применяется высокоточное кольцо.
Классификация
Данная разновидность прибора имеет, в свою очередь, несколько различных классификаций. Рассмотрим основные из них, их особенности и преимущества. Это следующие виды нутромеров с микрометрической отсчётной головкой:
- трёхточечный;
- с боковыми губками.
Эта проблема решена в конструкции трёхточечного нутромера, который центрируется в любом отверстии, цилиндре или трубе автоматически. У него есть три выдвижных стержня. При замере все три должны коснуться стенок измеряемой полости. Это достигается простым вращением барабана с трещоткой-стопором, и уже не нужно вручную центрировать прибор.
Нутромеры с боковыми губками значительно более универсальны, чем обычные. По сути, это микрометры с функцией измерения внутренних размеров. При необходимости с помощью такого прибора вы можете измерить и внешние габариты детали, зажав её между губками инструмента. Одна из них неподвижно крепится к стеблю, а другая движется при вращении барабана.
Рабочий диапазон инструмента указывается специальной маркировкой. Например, НМ 50-600 – это прибор с диапазоном измерений от 50 до 600 мм. Соответственно, маркировка НМ 75-600 означает, что с помощью этой модели нутромера можно измерять в диапазоне 75–600 мм.
Индикаторный штихмас
Это может быть устройство, по внешнему виду напоминающее циркуль. Его подпружиненные ножки на концах загнуты наружу. Это измерительные поверхности. Ножки такого кронциркуля-штихмаса сдвигаются и раздвигаются винтом.
Другие модели выполнены в форме стержня (направляющая втулка), с одного конца которого находится круглая шкала со стрелкой.
Внутри направляющей втулки есть два стержня разной длины. Тот, что покороче, прикасается к головке. В нем находится движок и стержень для измерения.
Вначале прибор устанавливают на нужный размер. Движок с пружиной передаёт движение на индикатор. Стрелка двигается и указывает отклонение размера.

ИНСТРУМЕНТ И ОСНАСТКА БРИГАДЫ ПО МОНТАЖУ ЛИФТОВ
2.4.
2.4.1. Бригада монтажников должна быть оснащена комплектом инструмента, монтажными приспособлениями и контрольно-измерительными приборами согласно номенклатуре, указанной в табл. 3-5.
2.4.2. Перед началом монтажа мастер (производитель работ) должен проверить наличие и исправность у монтажной бригады инструмента, монтажных приспособлений, грузоподъемных механизмов, защитных средств и контрольно-измерительных приборов, а также доукомплектовать их, если этого требует производственная необходимость.
2.4.3. Если в ППР применяются монтажные приспособления н оснастка, которые не являются типовыми, то они должны быть заранее изготовлены в монтажном управлении или на участке и доставлены на объект к началу выполнения монтажных работ. 2.4.4. При выполнении монтажных работ бригада, если этого требует производственная необходимость, может использовать специальный инструмент, входящий в комплект поставок лифта Перечень специализированного инструмента см. в приложении 4.
Таблица 3 Комплект инструмента для бригады в составе 2-3 чел.
| Наименование | Тип или обозначение | Марка или ГОСТ | Количество на бригаду, шт. |
| Тиски слесарные с ручным приводом | 1-60 | ГОСТ 4045-75 | 1 |
| Патрон сверлильный трехкулачковый | № 2 | ГОСТ 8522-79 | 1 |
| Молоток слесарный стальной | 7850-0033Ц12хр | ГОСТ 2310-77 | 1 |
| Молоток слесарный стальной | 7850-0035Ц12хр | ГОСТ 2310-77 | 1 |
| Кувалда кузнечная тупоносая | 1212-0003 | ГОСТ 11401-73 | 1 |
| Лом монтажный | ЛМ-24 | ГОСТ 1405-72 | 1 |
| Лом-гвоздодер | ЛО-24 | ||
| Ключи гаечные: | |||
| 8 ´ 10 | 7811-000301 ´ 9 | ГОСТ 2839-80 | 2 |
| 10 ´ 12 | 7811-0004С1 ´ 9 | ГОСТ 2839-80 | 2 |
| 12 ´ 13 | 7811-0007С1 ´ 9 | ГОСТ 2839-80 | 2 |
| 13 ´ 14 | 7811-0027С1 ´ 9 | ГОСТ 2839-80 | 2 |
| 14 ´ 17 | 7811-0022С1 ´ 9 | ГОСТ 2839-80 | 2 |
| 17 ´ 19 | 7811-0023С1 ´ 9 | ГОСТ 2839-80 | 2 |
| 19 ´ 122 | 7811-0024С1 ´ 9 | ГОСТ 2839-80 | 2 |
| 22 ´ 24 | 7811-0025С1 ´ 9 | ГОСТ 2839-80 | 2 |
| 24 ´ 27 | 7811-0026С1 ´ 9 | ГОСТ 2839-80 | 1 |
| 27 ´ 30 | 7811-0041С1 ´ 9 | ГОСТ 2839-80 | 1 |
| 32 ´ 36 | 7811-0043С1 ´ 9 | ГОСТ 2839-80 | 1 |
| Отвертки слесарно-монтажные под винт диаметром, мм: | |||
| 2 | 7810-0307Гр3кд21хр | ГОСТ 17199-71 | 2 |
| 4 | 7810-0320Гр3к21хр | ГОСТ 17199-71 | 2 |
| 5 | 7810-0325Гр3к21хр | ГОСТ 17199-71 | 2 |
| 6 | 7810-03З2Гр3к21хр | ГОСТ 17199-71 | 2 |
| 8 | 7810-0338Гр3к21хр | ГОСТ 17199-71 | 2 |
| 10 | 7810-0343Гр3к21хр | ГОСТ 17199-71 | 2 |
| 12-14 | 7810-0347Гр3к21хр | ГОСТ 17199-71 | 2 |
| 16-20 | 7810-0350Гр3к21хр | ГОСТ 17199-71 | 2 |
| Ножницы | 320 | ГОСТ 7210-75 | 1 |
| Плоскогубцы комбинированные | 150 | ГОСТ 5547-75 | 2 |
| Круглогубцы | ГОСТ 7283-73 | 3 | |
| Зубило: | |||
| 16 | 2810-0204Н12хр | ГОСТ 7211-72 | 1 |
| 20 | 2810-0224Н12хр | ГОСТ 7211-72 | 1 |
| Зажим для каната диаметром, мм: | |||
| 10-12 | 13 | — | 3 |
| 13-16 | 16 | — | 3 |
| 16-19 | 19 | — | 3 |
| Стамеска: | |||
| 20 | 3844-0013 | ГОСТ 1184-69 | 1 |
| 40 | 3844-0020 | ГОСТ 1184-69 | 1 |
| Сверла диаметром: 3,5; 5; 6; 6,5; 7; 10; 11; 12; 13-15; 17; 18; 7; 10; 15; 18; 20; 26 | — | ГОСТ 10902-77 | По 4 каждого диаметра |
| Напильник: | |||
| плоский | 2820-0023 | ГОСТ 1165-75 | 2 |
| круглый | 2822-0065 | ГОСТ 11465-80 | 2 |
| полукруглый | 2822-0122 | ГОСТ 1465-80 | 2 |
| Надфиль (компл.) | ГОСТ 1513-77 | 1 | |
| Нож монтажный | МН-2 | — | 2 |
| Струбцина для закрепления деталей | — | 4 | |
| Топор | А-1 | ГОСТ 1399-73 | 1 |
| Кернер | 7843-0039 | ГОСТ 7213-72 | 2 |
| Кельма | К 5 | ГОСТ 9533-71 | 1 |
| Клещи | КУ-1 или КСИ-1 | — | 2 |
| Клещи | 1200-0503 | ГОСТ 11387-75 | 1 |
| Кисть малярная | — | ГОСТ 10597-80 | 1 |
| Ножовка плотницкая | — | — | 1 |
| Ножовочный станок | |||
| раздвижной | — | — | 1 |
| Ножовочное полотно | 2800-0004Р9 | — | 12 шт. на 1 машину |
| Паяльник электрический на 300 Вт | — | ГОСТ 7219-77 | 1 |
| Шлямбур | — | — | 1 |
| Тигель электрический на 600 Вт | — | 1 | |
| Отвертка-индикатор | — | — | 2 |
| Машина сверлильная электрическая | ИЭ-1022 или ИЭ-1023 | ГОСТ 8524-80 | 1 |
| Электрошлифовальная машина | ИЭ-8201 | ГОСТ 11096-80 | 1 |
| Молоток-перфоратор фуганоэлектрический | ИЭ-4709 | — | 1 |
Таблица 4
Комплект приспособлений и оснастки
| Наименование | Количество на бригаду, шт. |
| Сварочный аппарат в комплекте | 1 |
| Монтажная лебедка | 1 |
| Захват для подъема направляющих кабины | 1 |
| Захват для подъема направляющих противовеса | 1 |
| Приспособление для контроля штихмасса направляющих | 1 |
| Кольцевой строп | 2 |
| Двухветьевой строп | 1 |
| Специальный щуп для проверки регламентированных размеров | 1 |
| Предохранительный пояс | По одному на всех членов бригады |
| Комплект двусторонней телефонной связи | 1 |
| Специальный ключ для открывания дверей шахты | 1 |
Таблица 5
Комплект контрольно-измерительного инструмента
| Наименование | Тип или обозначение | Марка или ГОСТ | Количество на бригаду, шт. |
| Мегаомметр | М 4100/4 | — | 1 |
| Омметр | М 372 | — | 1 |
| Прибор | УМЖК-56 | — | 1 |
| Щуп | № 3 | ГОСТ 882-75 | 1 |
| Рулетка (2 м) | РС-2 | ГОСТ 7502-69 | 2 |
| Рулетка (10 м) | РЗ-10 | ГОСТ 7502-69 | 2 |
| Отвес (3 м) | ОТ-200 | ГОСТ 7948-71 | 2 |
| Отвес (10 м) | ОТ-1500 | ГОСТ 7948-71 | 1 |
| Линейка стальная | 1-500 | ГОСТ 427-75 | 1 |
| Угольник | — | ГОСТ 3749-77 | 1 |
| Штангенциркуль | ШУ-П-250-0,05 | ГОСТ 166-80 | 1 |
| Уровень | 150-0,1 | ГОСТ 9392-75 | 1 |
| Указатель напряжения | МИН-1 | — | 1 |
| Динамометр | 0,01 ТС | ГОСТ 13837-68 | 1 |
www.liftspas.ru
Поверка нутромеров
Для поверки штихмаса используется калибровочное кольцо. Эта процедура осуществляется в несколько этапов:
- Подборка и установка сменного стержня.
- Обеспечение достаточного прижима стопорного винта.
- Фиксация полой втулки в тисках.
- Вращение головки прибора до тех пор, пока стрелка не будет указывать на нулевую отметку.
Поверка нутромера осуществляется при комнатной температуре и влажности воздуха до 80 %. Нюансы поверки описаны в ГОСТ 17215-71. Межповерочный интервал определяется индивидуально, в зависимости от интенсивности эксплуатации штихмаса. При соблюдении этих нюансов можно в течение длительного времени поддерживать оптимальные параметры нутромеров: рабочий диапазон, допустимые погрешности и цену деления.
Как измерить цилиндр без нутромера
- Регистрация
- Вход
- В начало форума
- Правила форума
- Старый дизайн
- FAQ
- Поиск
- Пользователи
а нет возможность свозить двиг в контору, где измерят все, что хочешь?
а нет возможность свозить двиг в контору, где измерят все, что хочешь?
двиг снимать нехочу, а глянуть туда надобы
вызови хорошего гаражного мастера с нутромером.
кто знает, как этим можно измерять внутренний диаметр?
нашел на аукционе
тоже сначала так подумал, но там написано
THIS PRECISION TOOL SET IS USED TO TAKE INTERNAL MEASUREMENTS (measuring the inside diameter) OF CYLINDERS AND PIPES.
кто знает, как этим можно измерять внутренний диаметр
Просто нутромером ничего измерить нельзя, к нему ещё должен прилагаться соответствующий микрометр. Микрометром выставляешь базовый размер, например 82мм. Потом суёшь в него нутромер, и выставляешь его шкалу на 0. И только потом суёшь нутромер в цилиндр, и меряешь отклонение. Так что надо пос
Как замерить зазор поршневых колец
На первом этапе вам нужно просто визуально осмотреть деталь. На ней не должно быть трещин или каких-либо других дефектов. Если вы заметили даже мелкое механическое повреждение элемент нужно заменить на новый.
Также не помешают некоторые профилактические процедуры
Головку поршня нужно очистить от нагара, при этом особое внимание необходимо уделить канавкам, которые находятся под кольцами. Только после этих процедур можно приступать к осмотру зазора. Так как колец в устройстве всего три
Для каждого существуют свои параметры:
Так как колец в устройстве всего три. Для каждого существуют свои параметры:
- Верхнее компрессионное 1-0.04-0,075 мм.
- Нижнее компрессионное 2-0,03-0,065 мм.
- Маслосъемное 3-0,02-0,055 мм.
При замерах будьте крайне внимательны. Для каждого кольца существует свой оптимальный размер зазора. Для большей точности воспользуйтесь микрометром. Это прибор, который позволяет с предельной точностью замерить все нужные вам параметры. Для этого существуют специальные щупы, позволяющие легко и быстро снять показания с канавок.
Индикаторный штихмас
Это может быть устройство, по внешнему виду напоминающее циркуль. Его подпружиненные ножки на концах загнуты наружу. Это измерительные поверхности. Ножки такого кронциркуля-штихмаса сдвигаются и раздвигаются винтом.
Другие модели выполнены в форме стержня (направляющая втулка), с одного конца которого находится круглая шкала со стрелкой.
Внутри направляющей втулки есть два стержня разной длины. Тот, что покороче, прикасается к головке. В нем находится движок и стержень для измерения.
Вначале прибор устанавливают на нужный размер. Движок с пружиной передаёт движение на индикатор. Стрелка двигается и указывает отклонение размера.
