Как смастерить столярный верстак своими руками?

Как и из чего делать

Самый доступный и практичный материал – дерево и его производные. Фанера, ДСП, ДВП, ОСБ, столешницы от уже ненужных столов и прочее станут вполне разумным выбором

При этом важно учитывать:

• если работы ведутся во влажном помещении, необходимо выбирать материал с защитой от влаги – ламинированные, с пропитками, с последующей обработкой лаком/краской;
• рабочая поверхность должна быть максимально ровной и гладкой. Использование досок разной толщины/фактуры/обработки не позволит получить такую поверхность, поэтому для столешницы лучше использовать цельную плиту фанеры, древесной плиты;
• направляющие и стойки стоит выполнять из материала одного типа и размера, кроме тех случаев, когда нагрузка распределяется неравномерно и часть стоек требует усиления;
• соединения древесных материалов выполняются с помощью крепежных деталей (саморезов, болтов, винтов, конфирматов) и клея, а также системы шип-паз или паз-гребень. Клеевой тип соединения требуют выдержки для полного высыхания клея, в ответственных местах склейку лучше продублировать крепежом из металла.

Собирать верстак в гараж из дерева своими руками необходимо в достаточно сухом и хорошо проветриваемом помещении – пыль от распиловки и шлифовки материалов, испарения от лака/краски должны быстро удаляться.

Важно: поскольку нагрузка на столешницу зачастую очень велика и неравномерна – например, только на один угол – ее необходимо усиливать расположенной под основной плоскостью рамой или подпорками.

Изготовление простого стола

В качестве примера взято изготовление столярного верстака со столешницей длиной 2 м, шириной 80 см и высотой 80 см. Для более рационального использования времени, сначала нужно склеить столешницу. Пока она клеится, можно заниматься подготовкой составных частей каркаса и его последующей сборкой.

В процессе изготовления понадобится:

• торцовочная циркулярная пила;
• дрель;
• электрический лобзик;
• струбцины.

Сборка столешницы

Наборный (клееный) щит из древесины твердых пород (ясень, дуб, бук, граб). Рекомендуемая толщина столешницы – 60 мм. Наиболее рационально для ее изготовления использовать строганный брус сечением 60х40 мм. После подготовки длины бруса, его нужно склеить между собой в щит, требуемой ширины. Чтобы получить щит шириной 80 см нужно подготовить 20 брусков 60х40 мм.

Для качественной склейки необходимо учесть следующие факторы:

Чертеж столярного стола

• Брус строго прямоугольный в поперечном сечении (не ромб или параллелепипед).
• Щит должен зажиматься специальными струбцинами, которые способны обеспечить достаточную силу сжатия.
• Склейка производится на ровной плоскости, при этом нужно исключить деформацию во время сдавливания.

Можно обойтись без всего вышеописанного и склеить щит посредством последовательного сжатия брусков между собой саморезами или даже гвоздями. Но в этом случае, ни о какой ровной поверхности столешницы речи быть не может.

Столешница из фанеры. Несколько листов фанеры склеивают между собой по плоскости. Количество склеиваемых листов зависит от их толщины и от планируемой толщины столешницы. Для качественной склейки фанеры необходима ровная плоскость. От того насколько эта плоскость будет ровной, зависит качество готовой столешницы.

Существует два варианта склейки фанеры в домашних условиях:

• При помощи досок и струбцин. На фанеру наносят клей и сжимают струбцинами. Для равномерного сжатия под струбцины подкладывают доски.
• При помощи досок и груза. Предварительно смазанную клеем фанеру кладут на ровную плоскость, сверху кладут доски и прижимают грузом.

Схема столешницы из фанеры

Изготовление опор

Чертеж опоры для верстака

Опорные ножки рабочего стола делают из бруса сечением 100х100 мм. Выглядят они достаточно массивно, но это необходимо для обеспечения жесткости конструкции. Поперечные детали каркаса делают из такой же древесины что и ножки. Для этого достаточно бруса сечением 60х60 мм.

Во избежание деформаций, которым подвержены детали из массива древесины большого сечения, для изготовления опор лучше использовать клееный брус. Его можно склеить из двух-трех заготовок меньшего сечения. Например, чтобы сделать брус сечением 100х100 мм, нужно склеить между собой по плоскости три доски сечением 105х35 мм. После склейки получится заготовка 105х105 мм, где 5 мм – запас на чистовую обработку.

Для сборки каркаса используют шиповые соединения или шканты. Такой вариант сборки подразумевает наличие специального оборудования. В противном случае процесс будет неоправданно долгим. Более простой вариант – использовать металлический крепеж и арматуру (болты, винты, уголки, саморезы).

Размер каркаса:

Сборка опоры

• длина – 180 см;
• ширина – 70 см;
• высота – 74 см.

Высота приведена с учетом толщины столешницы (60 мм). Длина и ширина каркаса обеспечивает наличие свесов столешницы (10 см на сторону со стороны торцов, 5 см на сторону спереди и сзади).

При сборке должны получиться следующие заготовки:

• Стойки (ножки) – 100х100 мм длиной 74 см.
• Поперечные бруски – 60х60х1600 мм (4 шт.) и 60х60х500 мм (4 шт.).

Если использовать шиповые соединения, то к длине заготовки нужно прибавить длину шипа (рекомендовано 60 мм), умноженную на 2.

Сборка каркаса и столешницы

Перед сборкой к низу столешницы по краям нужно прикрепить поперечные доски сечением 100х60х800 мм и продольные 50х60х1800 мм. Поперечные доски нужны для исключения деформации столешницы в процессе эксплуатации. Продольные — для последующей оснастки столярного верстака зажимами.

Чтобы надежно зафиксировать продольные и поперечные доски, следует использовать клей. Если нет уверенности в качестве клея, их можно дополнительно закрепить саморезами или другим металлическим крепежом.

Если все размеры учтены верно, то каркас верстака станет четко между поперечными и продольными досками снизу столешницы. Скрепить всю конструкцию следует болтами, через поперечные доски столешницы и опорные столбы (ножки). Чтобы головки болтов не мешали, под них нужно высверливать потайные отверстия.

Сборка каркаса и столешницы из дерева

Инструкция, как сделать верстак своими руками

1. Заранее проводят замеры помещения в гараже или мастерской, чтобы определить комфортные габариты будущего строения.
2. На чертеже отображают размеры, особенности конструкции, расположение всего инструментария, осветительных приборов, розеток.
3. Первым монтируют каркас (после проведения предварительной обработки и шлифовки поверхностей).
4. Для крепления используют саморезы и металлические уголки.
5. Следующий этап работы – это изготовление столешниц. Желательно строить столешницу в виде цельной пластины, поверхность которой надежно защищена от действия химических веществ, составом, лакокрасочных изделий и возможного возгорания (от искр при резке металла или сварке).

После сборки остова приступают к внутреннему оформлению: монтируют полки, выдвижные ящики, крючки, внутренние осветительные приборы. На наружной поверхности устанавливают инструменты и струбцины для фиксации деталей, старой мебели, автомобильных запчастей.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.

Чертеж столярного верстака (вид спереди).

Чертеж верстака (вид сбоку).

Таблица 1 — список деталей каркаса

№	Наименование	Чистовые размеры, мм	Материал	Количество
толщина	ширина	длина
A	Деталь ножки	46	70	820	сосна	4
B	Нижняя проставка	46	70	100	сосна	4
C	Верхняя проставка	46	70	680	сосна	4
D	Поперечная проножка	46	70	366	сосна	2
E	Поперечина крышки	46	70	458	сосна	2
F	Продольная проножка	46	70	1400	сосна	2
G	Продольная царга	46	70	1308	сосна	2
H	Нижняя полка	16	504	1258	ДСП, МДФ	1
I	Проставка столешницы	50	50	366	сосна	2

Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.

Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».

Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.

Схема раскроя доски.

Острогайте детали и обработайте их наждачной бумагой средней зернистости.

Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.

Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.

Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.

Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

Прикрутите все четыре ножки на свои места.

Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.

Напилите детали и закрепите на клей и шурупы.

Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.

Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.

Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.

Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках

Материалы и оснастка для постройки

Для изготовления самодельного верстака понадобятся брус и доски. Они должны быть одного размера и тщательно обработаны. Это облегчит сборку основания станка, его устойчивость и прочность.

Крепление деталей происходит болтовыми соединениями и клиньями, которые свяжут раму основания. Таким образом, получится надёжная и в то же время функциональная конструкция.

В творческом процессе не обойтись без небольшого набора инструментов и приспособлений:

• Электродрель с простыми и перьевыми свёрлами.
• Болты, гайки, саморезы для мебели.
• Ручная ножовка или дисковая пила.
• Угольник столяра.
• Строительный уровень.
• Столярные струбцины. Они должны обеспечивать плотное и надёжное сжатие фанерных листов. При неимении таких можно обойтись китайскими зажимами в большем количестве.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

Это несложно сделать по имеющимся на чертеже размерам.
Каждый образец тщательно шлифуется.
В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
Просушка

На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться

Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

• Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
• Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
• Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

Советы:

• Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
• После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Изготовление столярного стола

При сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

• циркульная пила и электролобзик;
• электрорубанок;
• электродрель с набором свёрл по дереву и металлу;
• шуруповёрт с отвёртками;
• рулетка, угольник, уровень;
• набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

• брусья для ножек 10×10 см;
• доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
• доски и фанеру для полок и ящиков;
• доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
• мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

• Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
• Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
• Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
• На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
• Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
• В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
• В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
• Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

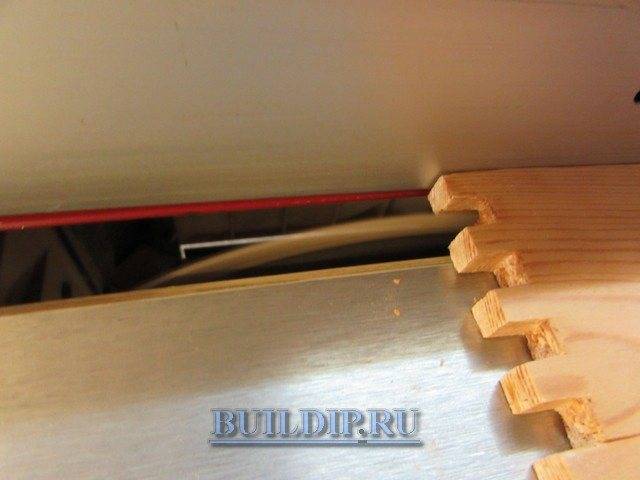

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

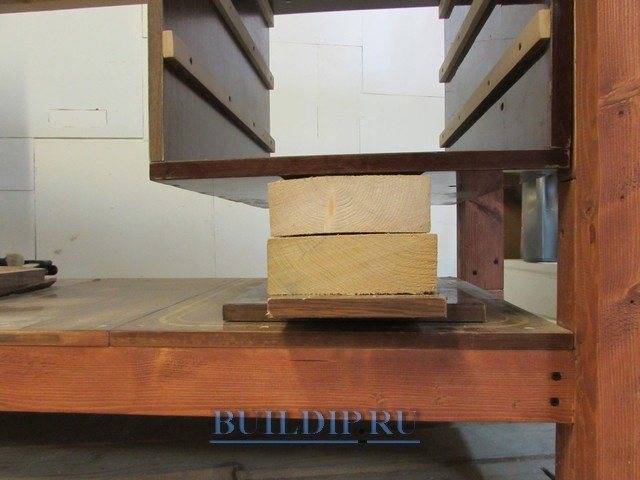

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Инструкция по изготовлению оборудования

Неважно, из чего он изготовлен, главное, чтобы он обладал необходимой функциональностью, быть надежным и прочным. Его конструкции не требуют использования дорогостоящего оборудования или применения каких-либо дефицитных деталей, а в процессе установки можно обойтись минимальными навыками слесарных и столярных работ

Рабочее место из дерева

Собственноручное создание столярного верстака содержит массу преимуществ, которые состоят в том, что можно заранее скомпоновать места нахождения тисков и прочих приспособлений, обдумать расположение и количество выдвижных ящиков и проч.

https://youtube.com/watch?v=3PV58Lc8AhM

Для самостоятельного производства верстака будет нужно подготовить следующие инструменты:

• ножовка или электрический лобзик;
• электросеть;
• набор сверл по металлу и дереву для электродрели;
• набор отверток или шуруповерт;
• угольник столярный;
• набор гаечных ключей;
• пузырьковый уровень;
• рулетка.

Запасаясь материалами, в обязательном порядке обращайте внимание на целостность деревянных деталей — они не должны иметь сучков или трещин. Чтобы приступить к работе, понадобятся:

• Бруски для основных ножек 100 на 100 мм.
• 2 фанерных листа не менее 20 мм толщиной (допускается применение OSB). Один лист пойдет на нижнюю полку, а другой — на крышку стола.
• Доски 50 на 150 мм, из них будет монтироваться каркас.
• Болты (предпочтительнее всего применить мебельные, с квадратной частью, — они хорошо препятствуют их подвижности в деревянных деталях).
• Гайки и шайбы.
• Саморезы.

Последовательность выполнения работ

В первую очередь нужно изготовить верхнюю раму подстолья. В соответствии с чертежом отпиливают доски нужной длины.

С помощью саморезов короткие и длинные детали крепят таким способом, чтобы создать раму прямоугольной формы. Затем по длинной стороне отмеряют дистанцию до ее середины и в намеренном месте устанавливают распорную планку. В качестве таковой применяют ту же доску 50 на 150 мм, ее с обоих торцов крепят к раме саморезами.

Опорные ножки для верстака делают из шести брусков одинакового размера. Для их крепежа к верхней раме применяют длинные болты с шайбами и гайками. Для установки опоры брусок размещают в угол рамы и просверливают 2 сквозных отверстия сквозь боковую доску и ножку. После этого соединения затягивают, используя при этом гайки с болтами.

Чтобы достичь необходимой жесткости конструкции, устанавливают нижние доски. К слову, те же детали будут являться и основанием нижней полки. Для этой цели в полном соответствии с чертежами отпиливают 4 деревянные детали, сечение которых — 150 мм.

Несколько коротких досок монтируют на той же высоте по боковым краям верстака.

При помощи электрического лобзика или ножовки, из фанеры или листов OSB нарезают элементы для столешницы. К верхней области рабочего стола ее закрепят заподлицо саморезами. Для защиты поверхности верстака от повреждений, сверху фанеры кладут слой оргалита, который по мере изнашивания можно без особых усилий заменить новым. Чтобы смонтировать нижнюю полку, замеряют промежуток от крайних до средних ножек. По этому размеру раскраивают материал ножовкой или электролобзиком, а в его углах создают вырезы под опорные ножки. Прикрепление листа к нижнему основанию осуществляют аналогично установке столешницы.

Чтобы добиться устойчивости конструкции каркаса, при монтаже и закреплении опор при сборке рамы верстака в обязательном порядке применяют столярный угольник. После установки конструкции пузырьковым уровнем измеряют точность горизонтальности его расположения. В случае надобности уровень можно поменять, подкладывая под ножки небольшие отрезки тонкой фанеры.

Изготовление уличного верстака для работы на свежем воздухе — на даче или во дворе частного дома, ничем, в общем-то, не отличается. Единственное, что стоит учесть, это мобильность и возможность складывая. Складной верстак может быть уместен при недостатке площади под технические помещения.

https://youtube.com/watch?v=U8NTaA_0-oQ

Однако учитывая специфику уличного размещения, необходимо заранее позаботиться об устойчивости места постановки верстака, а также о его достаточной защите от погодных условий: понадобится размещение под навесом, покрытие самой конструкции специальными защитными составами.

Использование стройматериалов

Ножки верстака из строганных брусьев

• Крышкой верстака может служить старая ненужная дверь. Толщина досок, используемых для столешницы, должна быть около 5-6 см.
• Перед изготовлением приспособления необходимо определиться, каким будет верстак – стационарным или разборным. Исходя из этого, выбирается крепление (болты, шурупы, гайки, гвоздики).
• Желательно, чтобы рабочий стол имел несколько тисков. Один можно установить сбоку, а другой – спереди. Тиски удобны тем, что они фиксируют изделия, предназначенные для обработки. Универсальная ширина губок тисков равняется 5 см.

Крепление тисков на верстаке
