Стриппер для снятия изоляции с проводов

Меры безопасности

Перед использованием необходимо ознакомиться с руководством. Основные требования:

  • не проводить работы под напряжением;
  • до начала работ следует удостовериться, что линия обесточена и заземлена;
  • использовать стриппер следует в соответствии с назначением;
  • при выявлении некорректного функционирования прибора либо при установлении неисправностей, нужно прекратить его применение.

Работа электромонтера невозможна без спецприспособлений. Чтобы выполнить такую простую операцию, как разделка проводов, подсоединение выключателей и розеток, потребуется инструмент для зачистки. При значительном объеме работы используется стриппер. Перед использованием такого устройства необходимо ознакомиться с рекомендациями.


Правила безопасности при использовании стриппера.

Виды стрипперов

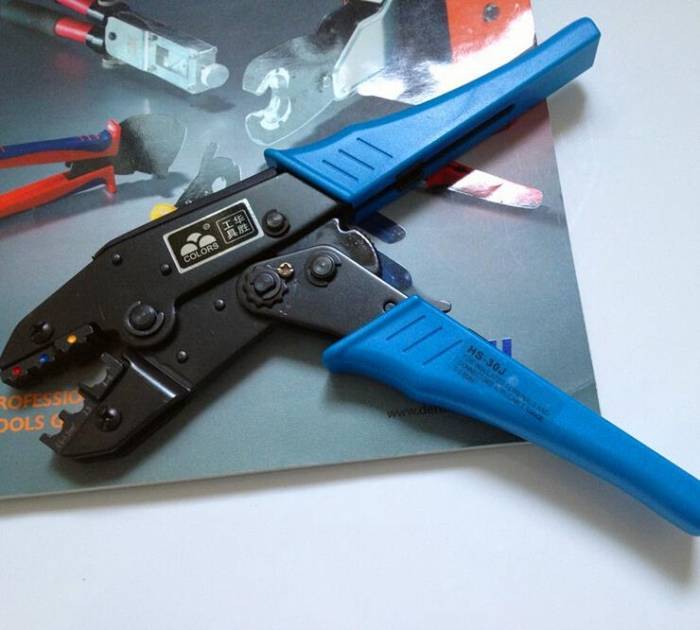

Обжимные клещи для опрессовки наконечников проводов. В зависимости от конструкции и принципа удаления изоляции, различают простые ручные, полуавтоматические и автоматические съемники.

Ручной стриппер для проводов

Ручной съемник изоляции. Данный самый простой вид зачистки представляет собой клещи, в губках которого имеются выемки с заостренными краями. Снятие защитного изолирующего слоя происходит при круговом его подрезании режущими кромками выемок в ходе их сжатия рукоятями. Для того чтобы не разводить губки клещей, между ними установлена возвратная пружина. Для того чтобы такой зачисткой не могли пораниться маленькие дети, на ней имеется специальный блокиратор рукояток.

Такая зачистка имеет сравнительно небольшие размеры и вес. Длина ее обычно составляет 180-190 мм, вес – не более 200 г.

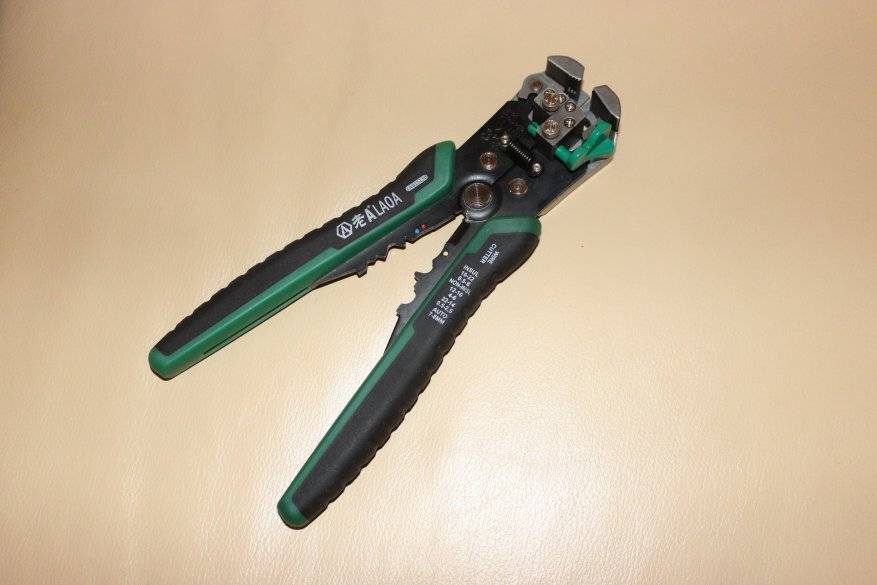

Полуавтоматический стриппер

Зачистка полуавтоматического типа. Полуавтоматическая зачистка представляет собой инструмент, имеющий следующую конструкцию:

  • Две рукоятки с расположенной между ними пружиной;
  • Рабочая, раздвигающаяся на две части головка, внутри которой расположены два подвижных элемента: состоящий из двух половинок острый нож с выемками под определенные диаметры проводников и зажим фиксатор для проводника.

Снятие защитного слоя с проводников при помощи такой зачистки происходит следующим образом:

  1. Зачищаемый конец провода вставляется в соответствующую его диаметру выемку;
  2. Нажатием на рукоятки происходит подрезание изоляционного слоя в одной половинке раздвижной рабочей головки и фиксация провода в другой;
  3. Полное нажатие рукоятей приводит к разъединению двух частей рабочей головки и снятию подрезанного участка изоляции с проводника.

В некоторых моделях такой зачистки между рукоятей часто имеется приспособление для резки проводов. Наглядно посмотреть устройство и принцип работы подобного съемника можно в видео в конце статьи.

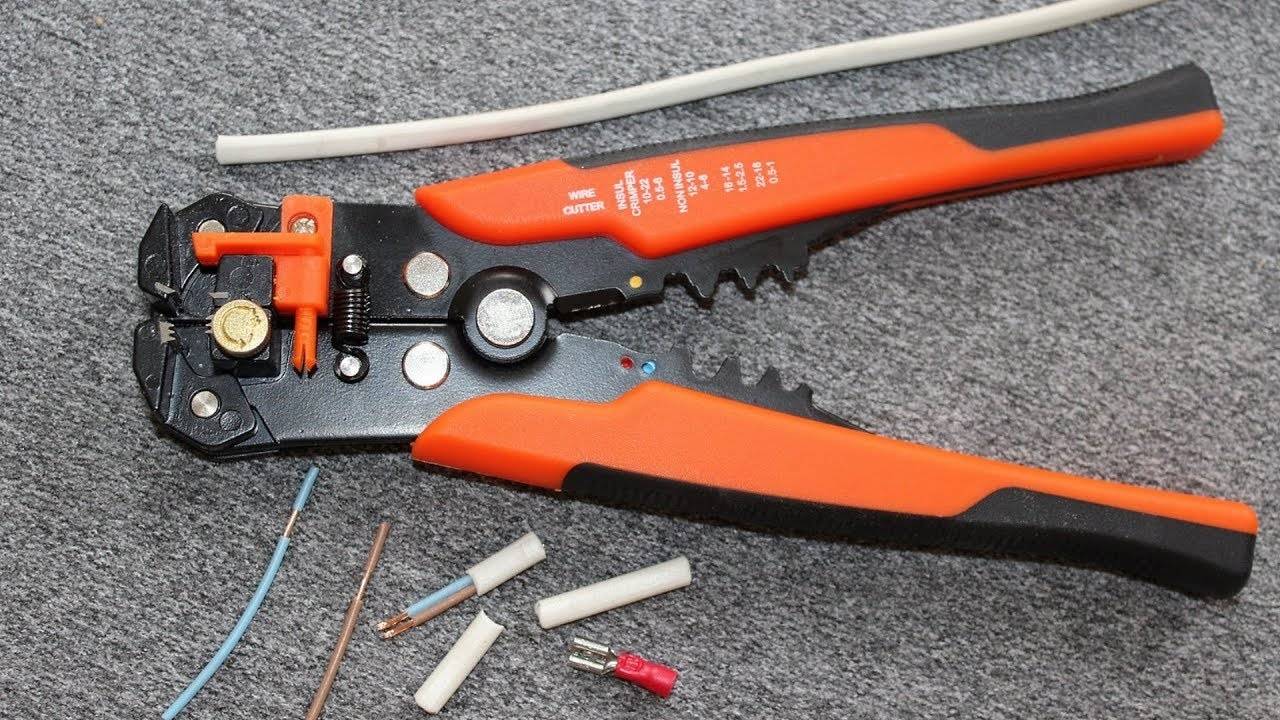

Автоматический стриппер

Наиболее распространенная конструкция автоматического стриппера состоит из следующих частей:

  • Два рычага;
  • Две подвижные губки, одна из которых подрезает изоляцию, вторая фиксирует проводник;
  • Раздвижное, состоящее из двух частей основание, расположенное под губками.

При снятии изоляции одна из подвижных губок прижимается к основанию, подрезает изоляционный слой провода, вторая – фиксирует провод. При дальнейшем нажатии рукоятей инструмента основание постепенно раздвигается, и подрезанная изоляция снимается с кончика проводника.

Карманный стриппер

Миниатюрный инструмент, легко помещающийся в карман.

Корпус выполнен из специального пластика, в который встроены ножи с двух сторон, с выемками для проводов разного сечения.

Существуют стрипперы, сконструированные для работы с определенным типом кабеля:

Для витой пары

Выглядит, как зажим с лезвием, предназначен для точного срезания наружной изоляции с проводов. Также этот инструмент называют ножом для витой пары.

Кроме того, такой стриппер подходит для подготовки коаксиального кабеля к накручиванию F-коннектора. Стоит такой простой вариант примерно 100 руб.

Для коаксиального кабеля

Напоминает предыдущий вариант, но имеет переходник для переключения инструмента для работы с кабелем определенной марки. Это вращающийся стриппер, в комплектацию которого входит шестигранник, предназначенный для регулировки глубины просечки изоляции.

Лезвия выполняют одновременное надрезание наружного и скрытого изоляционного слоя.

Прецизионный инструмент, посредством которого выполняется удаление лакового слоя с оптоволоконного провода.

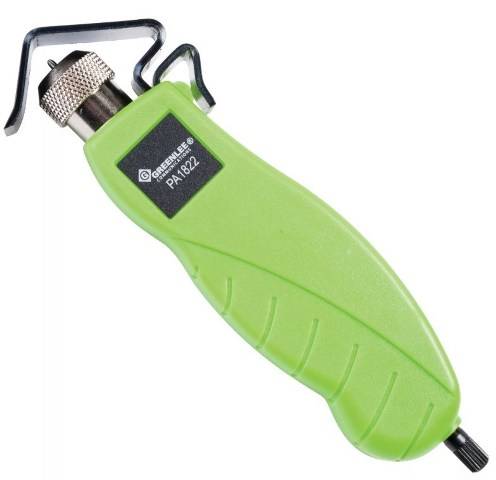

Для внешней изоляции

Представляет из себя рукоять с зажимом и регулируемым лезвием по центру, настраивающимся под нужную толщину регулятором, расположенном с противоположной стороны рукояти.

Перерезает изоляцию как вдоль, так и поперек. Очищает жилы как на конце кабеля, так и на удаленном от него участке.

Для силового кабеля

Инструмент предназначен для работы с кабелем из сшитого полиэтилена диаметром до 150мм, снимает изоляцию и полупроводящий экран. Устройство имеет два вида ножей: конусный и прямой.

Обладает плавной настройкой по глубине реза. Отдельно следует упомянуть автоматические станки, способные не только зачищать изоляцию с кабеля, но и проводить обжим и скрутку проводов.

Технические параметры

Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.

Максимальный/минимальный диаметр кабеля

Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода.

Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.


Стриппер для проводов различного диаметра

Наличие сменных ножей

В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.

Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров. Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями.

Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.


Стриппер со сменными ножами

Регулировка диаметра и глубины реза

Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.

Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.

Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр.


Устройство с регулированием диаметра и глубины реза.

Дополнительные возможности

Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.

Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.


Многофункциональный стриппер

Производитель

Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления. Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.

Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика. Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.

Плюсы и минусы

Основные достоинства стрипперов (по сравнению с ножами):

  • присутствует возможность использования в целях устранения изоляции у проводников крайне тонкого диаметра (сечение 0,05 кв. мм);
  • кроме чистки, используется в виде кусачек либо пресс-клещей, чтобы обжимать конец проводника;
  • допускается использовать в процессе устранения изоляционного слоя у кабелей с любой электрической изоляцией (силикон, полихлорвинил, резина и пр.);
  • благодаря такому приспособлению легко снимается электроизоляционный слой даже с многожильных проводов, шлейфа, витой пары;
  • не повреждают токоведущий участок даже у алюминиевых и медных проводников;
  • отличаются простотой в работе;
  • имеют адекватную цену.

Ключевые недостатки:

  • при помощи ручных стрипперов присутствует возможность обработки лишь одного провода;
  • качество очистки у ручных приспособлений будет непосредственно зависеть от степени заточки ножей и правильности выбора кабелей под сечение;
  • вряде устройств могут застревать фрагменты изоляционного слоя внутри самого стриппера, в связи с чем потребуется их удаление.

Правила использования инструмента

Стрипперы довольно простые устройства в плане эксплуатации, однако и здесь есть свои нюансы, о которых стоит знать человеку, взявшему в руки данный инструмент.

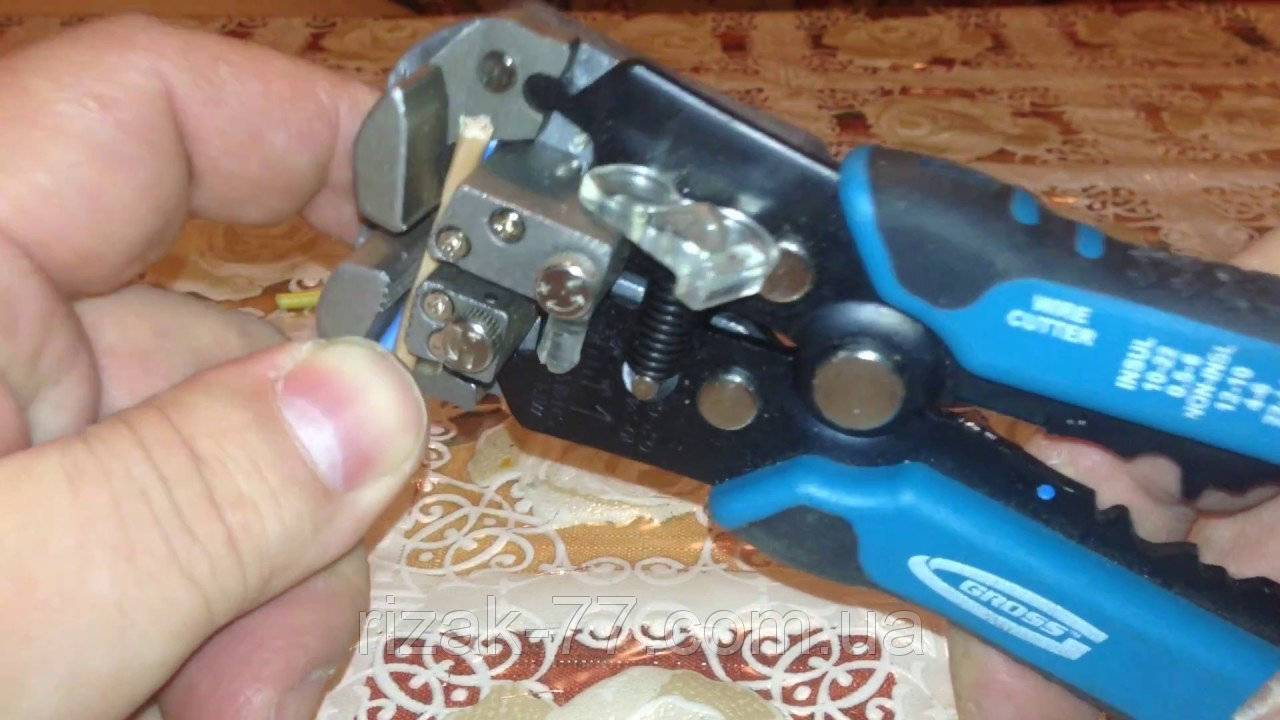

Зачистка жил

Эта основная функция стрипперов и именно по этому она должна занимать малое количество времени, усилий и не вызывать лишних вопросов. По сути, так оно и есть, снятие изоляции провода с помощью данного инструмента сводится к тому, чтобы вставить провод в рабочую область и сжать рукоятку, далее инструмент все сделает сам, но это касается только полуавтоматических и автоматических моделей, в случае использования ручного стриппера потребуется приложить усилия, чтобы стянуть изоляцию с жилы.

Очень важным моментом в использовании стриппера является правильный выбор углублений в лезвиях, ибо если подобрать неверный диаметр, то есть возможность повредить проводник, что может привести к неприятным последствиям. Так же не стоит сразу снимать большую длину изоляции, лучше разделить процедуру на несколько меньших частей.

Обжим наконечников

Стрипперы, обычно только автоматические модели, так же имеют функцию обжима наконечников. Вообще-то, для этого стоит использовать другой инструмент – кримпер, но его может не оказаться под рукой, и стриппер вполне для этого подходит и данная задача осуществляется довольно просто. В первую очередь необходимо снять изоляцию провода на требуемую длину, далее установить наконечник на жилу и поместить в подходящий разъем в рукоятке стриппера.

После крепко сжать ручки и на выходе получится обжатый наконечник. Возможно останется лишняя часть жилы, которую нужно будет обрезать. Однако обжим толстостенных наконечников может быть неудобным и делать это стоит только в крайнем случае.

Способы снятия изоляции

Зачистка проводов ножом

Выясним, что же такое стриппер, и зачем он нужен. По назначению это устройство для зачистки концов проводников при монтаже освещения, сборке электрошкафов, бытовой электроники и т.д. Казалось бы, эту работу и ножом сделать несложно. Однако те, кто сталкивался с этой работой, знают, что это совсем не так. Во-первых, без достаточного навыка, наиболее вероятным результатом будет повреждение жил. Если зачищается многожильная продукция, тонкие проволочки подрезаются и отламываются, контакт с клеммой становится хуже. То же происходит с алюминиевыми жилами. При малейшем изгибе подрезанного участка, они отламываются и операцию нужно начинать снова.

Использование бокорезов

Профессионалы умудряются подрезать и стягивать покрытие бокорезами. Однако так недолго и вовсе отрезать зачищаемый участок.

Некоторые производители, Knipex, например, занимаются производством специальных бокорезов, со специальными проточками на лезвиях. Правда такую операцию можно проделать только с жилами максимум двух диаметров.

Снятие изоляции открытым огнем

Иногда прибегают к помощи зажигалки. Достаточно подержать участок провода над огнем, чтобы слегка расплавить полимерное покрытие и затем сдернуть его пальцами. При этом можно получить легкий ожог пальцев, а часть расплавленной оболочки размажется по жилам.

Нож электрика с пяткой

Специальный нож с изогнутым лезвием и пластиной (пяткой) на конце изгиба. Им можно снимать покровы быстрее, чем срезать ее обычным клинком. Правда, и тут нужно набить руку. Пользуется популярностью среди профессионалов.

Клык

Специальный нож для надреза наружной оболочки в продольном направлении. С обретением некоторой сноровки, клыком можно снимать покрытие круговым движением. Рукоять клыка заканчивается специальным колесом. Поворотом колеса можно регулировать глубину реза наружной оболочки.

Многофункциональный нож

Интересное устройство, способное выполнять снятие изолирующего покрытия многими способами. С его помощью можно выполнять следующие операции:

  • разрезать внешнюю оболочку;
  • сделать поперечный или круговой надрез;
  • снять покрытие с помощью готовых отверстий;
  • воспользоваться выдвижным универсальным лезвием, чтобы выполнить операцию «дедовским» способом.

Примером такого приспособления может послужить Jokari 30155 или Knipex 18 85 125.

Виды стрипперов

Все съемники условно делятся на три вида:

  • ручного действия;
  • полуавтоматического;
  • автоматического.

Принцип действия у всех один: надрез оболочки на нужную глубину с последующим ее стягиванием. Рассмотрим, особенности их устройства и имеющиеся отличия.

Ручные инструменты

Самые простые и недорогие. Некоторые похожи на клещи. Рабочая часть снабжена специальным вырезом и регулировочным винтом, с помощью которого производится настройка на провод определенного сечения.

Другой вариант несколько сложнее. Неопытный пользователь может спутать его с плоскогубцами. Некоторое сходство действительно есть. Только с внутренней стороны губок сделано множество поперечных прорезов с острыми кромками, с разными радиусами под жилы определенного сечения (но не более 6 кв.мм.). Некоторые производители выпускают ручные устройства с функцией опрессовки (обжима) наконечников.

Алгоритм действия простой. В выемку на губках закладывается провод, затем пользователь сжимает подпружиненные рукояти (как плоскогубцы) и круговым движением надрезает и стягивает изоляцию.

Полуавтоматические модели

С ними работать еще проще. Провод вставляется в соответствующее гнездо и производится нажим. Даже кругового подрезающего движения делать не нужно. С некоторыми полуавтоматами можно резать жилы и выполнять опрессовку наконечников.

Автоматические стрипперы

Весьма производительные устройства больше подойдут профессионалам. От полуавтоматических моделей отличаются широким набором функций. Устройство самостоятельно определяет диаметр провода. С ним можно снимать оболочку круглого и прямоугольного сечения и даже одновременно очистить несколько жил за один раз. Удобная штука, но стоит дороже ручных и полуавтоматических.

Другой вариант слега похож на заклепочник. Предназначен для зачистки тонких проводов, до 4 кв.мм в поперечнике. Операция производится одним движением. Есть ограничение по длине очищаемого участка. Если ее недостаточно, операцию можно повторить.

Дополнительные функции

Поскольку электромонтажные работы часто производятся не в мастерской, а в «полевых» условиях, специалистам не особенно удобно носить с собой много инструментов. Производители учли этот нюанс.

Кроме основной операции, универсальные модели могут работать как бокорезы, отвертки и индикаторы напряжения, зачищать телевизионные и интернет кабели, обжимать различные наконечники. С последней операцией лучше справляется специальное приспособление – кримпер. Но при несложном монтаже и универсальным девайсом можно обжать наконечник или клемму вполне сносно.

Как работают со стриппером?

Съёмник изоляции, называемый стриппером, предназначен удалять с концов проводов изоляционный материал, разделывать кабель при производстве электромонтажных работ. Почти для каждого вида проводов и кабелей нужна своя технология освобождения от изоляции и специальный инструмент. Его использование сокращает время работ, обеспечивает их высокое качество, снижает риск поражения током.

Принципиально стриппер представляет собой инструмент со встроенными лезвиями, позволяющий проводить нужные разрезы на проводах и удалять изоляционный материал без повреждения токонесущего провода. Стрипперы могут быть ручными, полуавтоматическими и работающими в автоматическом режиме.

Они могут выполнять функции удаления изоляционных материалов с:

  • отдельных проводов;
  • витой пары проводов;
  • коаксиального кабеля;
  • силового кабеля;
  • оптического волокна.

Прежде чем приступить к снятию изоляционного покрытия необходимо определиться с размером калибровочного отверстия и длиной снимаемой изоляции

Если используется ручной или полуавтоматический инструмент, важно верно выбрать диаметр калибровочного отверстия. Провод не повреждается, если это отверстие меньше, чем толщина заизолированной части и больше, чем сечение проводящего металла

Размещение зачищаемого провода и лезвий для подрезания изоляции должно проводиться в соответствии с инструкцией по эксплуатации соответствующего инструмента.

Многие модели стрипперов оснащены встроенными ограничителями длины снимаемой изоляции. Она обычно определяется исходя из точки монтажа и геометрии разъёма или клеммы контакта. Правильно определённая длина позволяет многократно выполнять операцию с хорошим результатом. Неправильно определённая длина может создать опасность замыкания и опасность пожара.

Для того чтобы своевременно выявить потенциальную опасность, следует, сняв первый раз изоляцию, проверить состояние металлического проводника, наличие повреждений, излишних срезов, надкусов. При обнаружении подобного провод следует обрезать и операцию провести заново. При необходимости скорректировать настройки инструмента.

Залогом успешной работы является соблюдение элементарных требований безопасности. Главным условием здесь является обесточивание кабеля, на котором ведутся работы

Важно исключить также возможность его несанкционированного включения. Если обстоятельства требуют работы на проводах под напряжением, необходимо использовать проверенный стриппер с рукоятками, обеспечивающими надёжную защиту от поражения электрическим током
