Сверлильно-присадочный станок GF 21 — Станкофф.RU

Универсальный с одной поворотной многошпиндельной головкой для сверления отверстий в пласть и торец.

Рекомендуется для небольших предприятий, занимающихся единичным и мелкосерийным производством.

Стандартное оснащение

	Алюминиевая линейка 3000 мм с 4 упорами-флажками (2 части по 1500 мм).
	2 пневматических самонивелирующихся прижима с помощью кнопки позиционируются на заготовках любой толщины, без ручной регулировки.
	Пневматический наклон сверлильной головки 0-90° с блокировкой в любом положении и фиксатором на 45°: Положение шпиндельной головки для сверления по вертикали.
	Положение шпиндельной головки для сверления по горизонтали
	Положение шпиндельной головки для сверления под углом 45°
	QUICK DEPTH – Устройство быстрого вычисления и регулировки глубины сверления.

• 2 фронтальных упора для совмещения вертикального и горизонтального сверления
• Счетчик для указания толщины заготовки
• Шпиндели быстрого зажима
• 5 штук быстрозажимных втулок

Опции

• Дополнительный пневматический прижим
• Быстрозажимные втулки для сверл
• Дополнительная алюминиевая линейка 3000 мм с 4 упорами
• Дополнительная алюминиевая линейка 1500 мм с 2 упорами (правая)
• Дополнительная алюминиевая линейка 1500 мм с 2 упорами (левая)
• Дополнительный упор на алюминиевой линейке
• Неподвижный калибр для упора линейки (для установки упора на линейку 704 мм)
• Неподвижный калибр 500 мм для параллельного позиционирования заднего упора
• Транспортир для установки упоров на столе на одинаковом расстоянии

	Специальный упор для линейных отверстий
	Боковой упор на столе с микрометрической регулировкой маховичком
	Угольник для стыковки под углом 45°
	Угольник для стыковки под углом 90°
Фрезерныйузел для петель «TRIMAC»

Производитель: Griggio

Родина бренда: Италия

Технические характеристики сверлильно-присадочного станка GF-21
Количество шпинделей, шт.	21
Межосевое расстояние между двумя шпинделями, мм	32
Расстояние между внешними шпинделями, мм	640
Максимальная глубина сверления, мм	65
Максимальная толщина заготовки, мм	90
Мощность электродвигателя, л.с./кВт	2,0/1,5
Вес нетто, кг	280
Размеры стола, мм	860х400
Максимальный размер заготовки, мм	850х3000
Скорость вращения шпинделя, об/мин	2800
Рабочее давление, атм.	6-8
Габариты, мм	1100х780х1300

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

• В отзывах запрещено: Использовать нецензурные выражения, оскорбления и угрозы; Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
• Писать отвлеченные от темы и бессмысленные комментарии.
• Информация не касающаяся товара будет удалена.

Виды и особенности сверлильно-присадочных станков

Сверлильно-присадочный станок был разработан для обработки заготовок, используемых в мебельном производстве. Любая мебель, как известно, состоит из деталей, в которых сверлится множество отверстий, необходимых для соединения элементов конструкции, монтажа фурнитуры и для решения других технологических задач. Получить такие отверстия при помощи обычного сверлильного станка, конечно, можно, но на это необходимо потратить много времени. Не менее сложно решить и такую задачу, как точное расположение формируемых отверстий относительно друг друга.

Многофункциональный сверлильно-присадочный станок Multitech Plus в цехе по производству корпусной мебели

Самодельный присадочный станок

Своими руками можно сделать из любой дрели присадочный станок. Для этого необходимо:

• стойка для дрели (любой конструкции и производителя);
• лист толстой фанеры или стружечной плиты;
• саморезы;
• две болта с гайками-барашками.

Ход работ по изготовлению самодельного станка.

1. Вырезаем своими руками основание из фанеры 20 х 40 см.
2. В левом ближнем углу просверливаем отверстие для жестко фиксирующего болта, справа проделываем паз (до середины основания) для второго болта. С его помощью можно будет изменять высоту.
3. Своими руками с помощью саморезов прикрепляем стойку для дрели на основание и просверливаем отверстие под сверло. Самодельный присадочник готов.

Минус самодельных конструкций в том, что используется только одно сверло, а разметку для отверстий необходимо делать заранее вручную.

Самодельный станок в видеоролике:

Преимущества

У нового оборудования имеется ряд достоинств:

1. Учитывается пожелание заказчиков относительно размеров заготовки. Производство элементов мебели не требует перенастройки станка. Не нужно вторжение оператора в ход приспособления станка в случае изменения размеров рамы.
2. Время настройки и обработки сокращено предельно.
3. Учитывая компактность агрегата, можно установить его на ограниченном пространстве.
4. Существенное преимущество содержится в доступности аппарата по финансовым затратам. Простота сказывается в удобстве использования.
5. ЧПУ оснащен цветным дисплеем с сенсорными качествами.

Устроенная система позволяет производить самодиагностику и сообщать о произошедших сбоях и погрешностях. Включена автоматическая оптимизация, отменяющая клавиатуру и мышку.

СВЕРЛИЛЬНО-ПРИСАДОЧНЫЙ СТАНОК Griggio GF 21

Высокоточный сверлильно-присадочный станок Griggio GF 21 предназначен для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32 мм.

При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90° вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона.

На средних и крупных предприятиях по производству корпусной мебели.

Кол-во шпинделей, шт

Расстояние между двумя крайними шпинделями, мм

Количество сверлильных головок, шт

Расстояние между двумя внешними шпинделями, мм

Макс. глубина сверления, мм

Частота вращения шпинделей, об/мин

Мощность эл/двигателя, кВт

Рабочее давление, атм

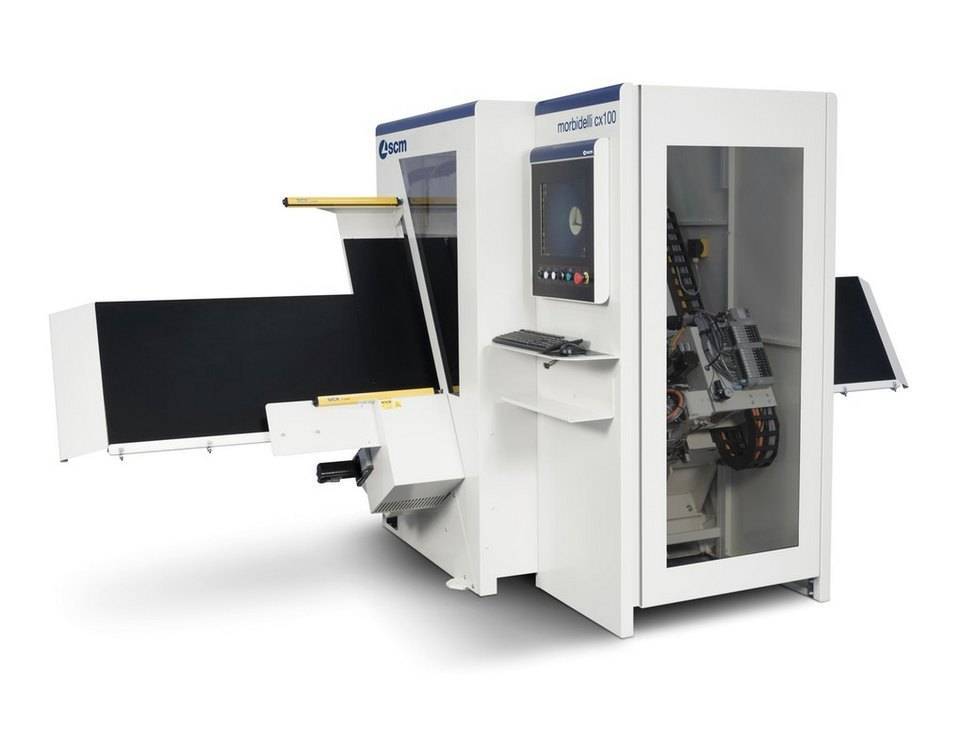

Сверлильный станок с ЧПУ и автоматической сменой инструмента

Сверлильные станки с ЧПУ оснащены функцией смены рабочего инструмента без вмешательства оператора. Автоматическая замена сверлильного инструмента быстро выполняется автооператором, магазином инструментов, револьверными головками.

Автоматическая смена инструмента на сверлильных станках с ЧПУ помогает повысить производительность труда, сокращается при этом число простоев и время на смену сверлильного инструмента.

Большинство станков с системой ЧПУ быстро и с точностью выполняет весь комплекс сверлильных операций на заготовках для сборки мебели из различных материалов.

Классификация и принцип действия

В мебельном производстве сверлильно-присадочное оборудование предназначается для подготовки установочных мест шурупов, штифтов, винтов, ручек, шарниров, петель под последующую стандартизированную сборку цельных изделий.

По выполняемым функциям станки подразделяют:

1. Универсальные. Выполняют полный набор последовательных операций, включая токарные и фрезерные. Применяются в серийном производстве и индивидуальном конструировании.
2. Специализированные. Относятся к автоматизированным устройствам с широким диапазоном возможностей, выполняющих заданный программой набор операций. Настройка последовательности производится оператором.

Специальные. Имеют ограниченный узко настроенный функционал под конкретную заготовку. Перенастройку делают специализированные организации.

Все присадочные станки действуют, как агрегатные установки, в которых разное количество шпинделей с закрепленным инструментом от края, последовательно сверлит и обрабатывает отверстия, пазы. Головки применяют как одношпиндельные, так и многошпиндельного исполнения. По их количеству различают: позиционные, полуавтоматы, с ЧПУ, под петли.

Пример действий

Выполненная по габариту заготовка позиционируется на столе по направляющей линейке, ограничивается упорами, крепится прижимами. При нажатии кнопки «Пуск», головка с исполнительным инструментом выдвигается к краю поля, начинает сверление глубиной 4 – 9 см, скорость продвижения в рабочей зоне 5 – 10 м/мин. По окончании – возвращается в исходное положение.

Многофункциональный принцип работы учитывает необходимость обработки скошенных ребер. Узел со шпинделями может подходить к плоскости под углом до 90°, подаваться снизу.

Разновидности присадочных станков

В промышленном производстве мебели первыми были сверлильно-присадочные станки для одной детали. Они были одношпиндельными и выполняли одно отверстие, со временем они перестали пользоваться популярностью. И причина этого в том, что карта присядки содержит много точек для проделывания отверстий, именно поэтому все существующие ныне модели таких станков являются многошпиндельными.

Первые модели станков данного типа имели следующую основу:

• станину и стол;
• сварную раму, на которой будут размещены шпиндели.

При запуске электродвигателя станок начинал работать, при этом опускалась рама, а шпиндели делали отверстия. В те годы в Советском Союзе не было серийного производства такого оборудования, каждая мебельная фабрика производила их самостоятельно. Однако процесс был крайне длительным, при этом нужно было делать отдельный станок для каждой детали.

В течение какого-то периода такие станки перестали применяться при производстве мебели, вместо них стали применять многошпиндельные конструкции для разных деталей.

Настоящее время

В последние годы мебельные компании начали активно переходить на многошпиндельные станки, оснащенные сверлильной головкой. Она нужна для создания требуемого количества отверстий, применяемых для установки сверл. Такие отверстия размещены на расстоянии 1,5 дюйма друг от друга. Головка двигается благодаря электродвигателю, который применяется вместе с такими передачами, как:

• цепные;
• шестеренные;
• ремневые.

Но нужно учитывать, что срок службы ремневых передач не слишком долог, соответственно, их нужно будет часто менять.

А вот применение цепных передач создает много шума во время работы. Поэтому производители мебели выбирают преимущественно шестеренные передачи, в которых крутящий момент передается от одного шпинделя к следующему. Такое вращение обеспечивается благодаря правым и левым сверлам.

Станки, применяемые для индивидуального производства мебели, оснащены одной шпиндельной головкой, которая размещена в вертикальной или горизонтальной плоскости. Точное размещение зависит от создаваемого отверстия.

Многошпиндельные конструкции, оснащенные одной головкой, обычно применяют для создания таких отверстий:

• горизонтальных;
• вертикальных.

Естественно, что можно создать их и все вместе, но для этого потребуется смещение деталей, что может впоследствии нарушить при сверлении геометрию.

Более привлекательными являются станки-половинки, которые практичны и более функциональны. Ключевая их особенность — это присутствие горизонтальной боковой сверлильной головки, а также двух вертикальных внизу. В числе других преимуществ таких конструкций следующее:

• они более удобны в эксплуатации по сравнению со сверлильными головками;
• можно сделать придаточные отверстия в 3−4 приема;
• хорошо подходят для индивидуального использования.

Конструкция сверлильно-присадочных станков автоматического типа включает в себя вращающиеся головки, благодаря которым можно делать отверстия, которые могут быть разных размеров и иметь сложные карты присядки. Они могут быть применены в серийном производстве мебели. В числе их недостатков — это длительная настройка. Например, когда нужно сделать детали нестандартного размера, калибровать станок потребуется целый день.

Для компаний, которые занимаются производством мебели по индивидуальным заказам, лучше всего выбирать станки с продольной подачей. Их преимущества следующие:

• несложная настройка;
• есть вызываемые головки.

Обработка одной детали займет около 2 минут, но для крупных производителей это много.

Самое дорогостоящее оборудование данного типа — это с поперечной подачей. Высокая стоимость обусловливается высоким КПД. При необходимости создания отверстий в детали можно применять одно определенное сверло.

Сверлильно-присадочный центр с ЧПУ проходного типа CNC 1000 GRIGGIO (Италия)

ОПИСАНИЕ СТАНКА:

• Рабочее поле – обрабатываемые детали:
• — Х = без ограничений
• — Y = 1000 мм (900 мм для фрезерования)
• — Z = 60 мм
• Скорости осей:- Перемещаемое зажимное устройство = 25 м/мин- Y = 50 м/мин
• — Z = 20 м/мин

ОПЦИИ:

Электрошпиндель 3,3 кВтСкорость вращения 1 000 — 18 000 об/минИнвертер – «статический преобразователь частоты»Скорость вращения инструмента управляется с NCАвтоматический контроль функции торможения инструментаЗащита от перегрузки и короткого замыканияВизуальная диагностика неисправностей с отображением на мониторе

Использование фрезерной группы ограничено выполнением операций фрезерования (отверстия для светильника, петель, стяжек и др. фурнитуры) – нельзя отрезать часть детали (большой целый обрезок), необходима переработка в стружку.

Рольганг на входе, холостые ролики, размер 600 х 1000 мм

Рольганг на выходе, холостые ролики, размер 600 х 1000 мм

• Воздушное охлаждение для электрического шкафа
• Считывание штрих-кода при ручной загрузке деталей в станок.Комплектуется программным обеспечением и устройством считывания

Офисная версия MASTERWORK

Содержит те же функции, что и станочная версия, но может быть использована в офисе для создания программ и как единственная рабочая станция для всех аналогичных станков. В комплект включен 1 ключ защиты.

Программа MASTER CABINET – уровень 1:

Данный программный пакет предназначен для создания корпусов.- проектирование происходит в трехмерной графической среде с широким набором библиотечных элементов для легкого и быстрого проектирования элементов для дальнейшего их изготовления- возможность использования существующей библиотеки и/или создания новых персональных библиотек- библиотеки изделий мебели, фурнитуры и т.д.- возможность разделять корпус на одиночные компоненты с последующим автоматическим генерированием программ обработки- инструкции по использованию MASTER CABINET выводятся непосредственно на экран компьютера станка

* зажимные устройства не включены

Проектирование:

Проектирование происходит непосредственно в 3D формате, используя команды, находящиеся в интерфейсе программирования, простая система позволяет быстро размещать фурнитуру

Виды:Проект может быть визуализирован под любым углом и представлено в каркасном или в закрашенном виде Различные виды существующей мебели:- для кухни- обеденная комната- ванная комната- спальня- магазин- офис

1. Создание программы обработки:
2. Различные виды существующей фурнитуры:
3. Библиотека:
4. Библиотеки для кухонных дверей, фурнитуры, ручек, стяжек в базовой комплектации.

После того, как мебель спроектирована, посредством единственного нажатия кнопки CAM, MASTER CABINET способен, разбивая корпус на одиночные элементы, автоматически создать все одиночные программы обработки.Никакие дальнейшие корректировки не нужны при передаче программ из MASTER CABINET в MASTERWORK (пока это необходимо при передаче DXF файлов из других программ).- шканты- эксцентрики- соединительные муфты- шурупы- вырез под 45 градусовОбширная библиотека легко и быстро определяемых элементов позволяет использовать существующие библиотеки и/или создавать собственные библиотеки.

Сверлильная головка

У каждого присадочного станка есть элемент, который называется сверлильной головкой. В ней размещены шпиндели, расположенные через равное расстояние. Это стандартное оборудование для изготовления мебели, его обязательно включают в комплект все изготовители присадочных станков. Отличия могут быть только у агрегатов специального назначения, к примеру, у тех, которые подготавливают отверстия для крепления фасадных петель. Характеристики сверления могут быть разными, в зависимости от свойств петель.

Движение от электродвигателя к головке передается через шестерни, которые размещены в головке. В зависимости от числа используемых шпинделей, головка может работать от 2 электродвигателей. Такое устройство используют для вращения шпинделей в противоположные стороны. В этом случае, можно использовать сверла как с левой, так и правой нарезкой.

Особенности станка

Отделывать некоторые детали одновременно допустимо приспособлениями по названию шпиндель. Два конца одной заготовки отделывать можно в последовательной операции или же двумя шпинделями одновременно с двух концов.

Высокоточные, высококачественные компоненты – включая шпиндель, точные шариковые винты и линейные направляющие мирового класса.

Инструменты, объединенные в блоки, имеют преимущества в исполнении технических операций. В этом случае исключается ошибка при стене инструмента. Обеспечивается быструю смену инструмента. Это позволяет уменьшить время цикла и повысить точность.

Загрузка деталей осуществляется вертикально с небольшим углом наклона и продвигается продольно относительно специального стола. Вход заготовки на станок и выход с него обеспечены приспособлением для обслуживания длинных деталей. При этом поддерживается специальные режимы выгрузки деталей из рабочей сферы: обычный и загрузочно-разгрузочный. Такая организация труда удобна для работающего оператора.

Характеристики известных моделей сверлильно-присадочных станков

Ниже мы представим обзоры наиболее популярных у мебельщиков моделей таких станков, чтобы вы могли сделать правильный выбор.

Характеристика модели Vitap ALFA 21 Classic

Такая модель производится в Италии и включает в себя большое количество разных функций. В частности, это горизонтальное и сквозное сверление. Станок оснащен сверлильной головкой и шпинделем (его размер равен 21). Им можно обрабатывать заготовки с параметрами 80 на 30 см, а при сверлении отверстие может иметь глубину до 7 см. Станок имеет электродвигатель мощностью в 2 кВт.

В числе дополнительных функций:

• можно менять глубину и высоту сверлильной головки (есть 8 позиций);
• можно менять скорость сверления.

Стоимость оборудования — от 5500 у.е.

Описание станка марки Griggio

Данный станок, как и предыдущий, тоже производится в Италии и является одним из лидеров на рынке сверлильно-присадочных конструкций. Под этим брендом производятся модели как для индивидуального, так и промышленного применения. Для использования по назначению потребуется дополнительно приобрести лубрикатор.

Одна из популярных моделей этой марки — это GF 21, которая используется для выполнения отверстий в фурнитуре различных мебельных конструкций. Она оснащена одной сверлильной головкой и шпинделем, а также столешницей размером в 90 на 38 см. Можно сделать отверстие глубиной до 8,5 см, вес конструкции составляет 302 кг, а мощность двигателя — 1,5 кВт.

Дополнительные опции:

• автоматическая настройка глубины сверления;
• цифровой индикатор для определения толщины конструкции.

Стоимость оборудования — 3200 у.е. и выше.

Более совершенная модель такого станка — это GF 2З. Преимущественно по своим техническим характеристикам она не отличается от предыдущей. Количество шпинделей здесь 23. Кроме того, первый шпиндель расположен на расстоянии 70,4 см от последнего. Это позволит обрабатывать более крупные детали.

Такое оборудование обойдется в 3600 у.е.

Свойства сверлильно-присадочного устройства MZ 7121

Данная модель производится в Китае, ее преимущества такие:

• обеспечение высокой точности работы;
• высокая производительность;
• надежность;
• возможность применения на крупных предприятиях или на малых.

Характеристики таковы:

• имеется одна сверлильная головка и шпиндель 21;
• есть столешница 125 на 120 см;
• можно делать отверстия до 6 см в глубину;
• электродвигатель весом 202 кг имеет мощность 1,5 кВт.

Минимальная стоимость модели — 2500 у.е.

Модель MZ 7121a является модификацией предыдущей и отличается более длительным сроком эксплуатации.

Особенности модели Maggi Boring System 21

Данное оборудование может делать отверстия в соответствии с технологическими требованиями к производству мебели и фурнитуры. Оно оснащено столешницей 78, 5 на 37, 5 см. Максимальная глубина отверстий — 6,5 см. Двигатель весом в 275 кг имеет мощность 1,5 кВт. Ориентировочная стоимость — порядка 2500 у.е.

В наше время трудно представить мелкое или крупное предприятие по производству мебели без станков данного типа

Очень важно правильно выбрать такое оборудование, зачастую это бывает очень сложно, поскольку обязательно следует учитывать технические характеристики модели, которые непосредственно влияют на качество работы

https://youtube.com/watch?v=PNP_LDEE4I0

Обзор популярных сверлильно присадочных станков

Чтобы не ошибиться с выбором, желательно приобретать станки, которые успели себя положительно зарекомендовать.

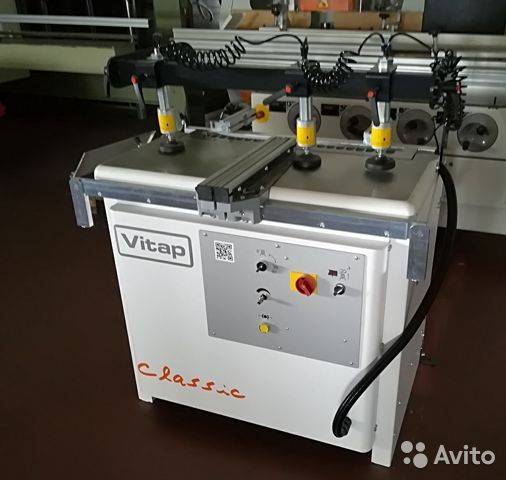

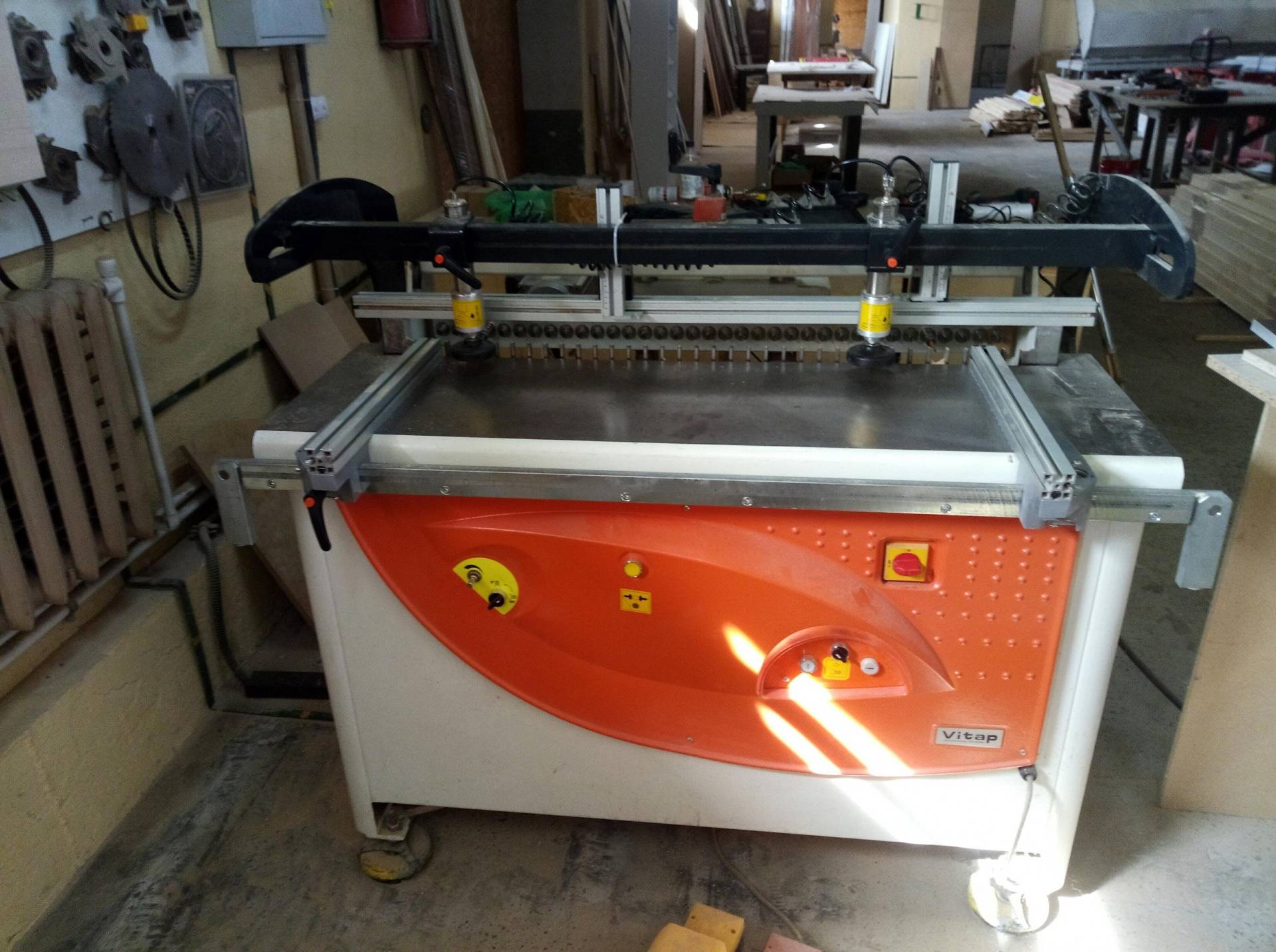

Сверлильно присадочный станок Vitap ALFA 21 Classic
