Схемы сверлильных станков из домкратов

Как сделать сверлильный станок

Подставку для дрели для вертикального сверления сделать не сложно. Больше усилий понадобится при сооружении станка для сверления. Это приспособление обладает большими габаритами. Но при следовании рекомендациям, можно сделать усовершенствованное компактное устройство.

Чтобы самостоятельно изготовить сверлильный станок необходимо использовать подставку, создание которой было описано в прошлом пункте. Далее нужно выполнить следующие пункты:

1. Разобрать сверлильный инструмент и вынуть из него двигатель и пусковое устройство.
2. Зафиксировать движок на подставке с помощью хомутов.
3. Подготовить отдельную коробку, в которую необходимо установить пусковое устройство.
4. Увеличить длину проводов от пускового устройства и установить коробку на основании подставки.
5. Прочно закрепить патрон, предварительно расположив его на валу.

Сверлильный станок небольших размеров готов. Можно не разбирать инструмент, но тогда станок получится громоздким. Или же возможно использование движков от любой бытовой техники. В таком случае потребуется дополнительно приобрести патрон.

Сверлильный станок устройство

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

Иллюстрация	Описание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления. К плите приваривается металлический профиль (стойка) сечением 40×40 мм.
При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

• собранная металлическая конструкция красится;
• узлы перемещения смазываются;
• для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Технические и эксплуатационные характеристики

В первую очередь обратите внимание на мощность двигателя. Чем выше, тем быстрее сверление отверстий свёрлами диаметром 10 и глубиной 50 миллиметров, даже в металле и твёрдой древесине

Мощность указывается в ваттах . Для промышленного применения профессиональное оборудование имеет мощность 2 тысячи ват, для домашнего использования будет достаточно 700−1500 Вт. От мощности зависит максимальная скорость вращения и производительность сверления

Важно, чтобы станочное оборудование было массивное, а диапазон регулирования скорости вращения и подачи шпинделя соответствовал диаметру сверла

Множество доступных в продаже станков имеет систему отвода пыли. На станине установлен держатель, позволяющий прикрепить трубку от пылесоса. Для борьбы с пылью используется прозрачный пластиковый экран, который защищает место сверления от загрязнения опилками. Благодаря ему сверло и поверхность детали хорошо видны. С этой же целью производители крепят светодиоды подсветки экрана. Они включаются автоматически вместе с запуском двигателя.

Изготовление сверлильного станка своими руками

Каждый домашний мастер имеет в своем инструментальном арсенале множество различных приспособлений, позволяющих ему воплощать свои творческие задумки в жизнь. Здесь не только привычные всем наборы ключей, отверток, надфилей и напильников. Уважающий себя специалист обязательно обладает станочным оборудованием. Это приспособление для заточки режущего инструмента, небольшой по своим габаритам токарный станок по дереву или металлу, фрезерный станок или циркулярная пила, сварочная установка. Изготовить сверлильный станок своими руками может даже начинающий домашний мастер.

Конструкция мини станка

Основным типом движения, используемым в конструкции, является вращение сверла, удерживаемого шпинделем. Движение подачи представлено перемещением этого же сверла в вертикальной плоскости. Деталь располагается на рабочей столешнице.

Все главные узлы станка размещены в стойке, расположенной на тяжелой станине — основании. По стойке проходят рельсы для передвижения рабочей головки со шпинделем, а внутри колонны — двигатель. Если предусмотрена возможность переключения скоростей, то она реализуется посредством рукоятки. На современных моделях параметры контролируются электроникой.

Исполнительная головка смазывается маслом, подкачиваемое насосом. Насос подает и охладитель. Исполнительная головка, как правило, отливается из чугуна, в ней расположены устройства подач и скоростей. Коробка скоростей функционирует за счет зубчатых передач, переключаемых ручкой. Электродвигатель мини станка работает от бытовой электросети с напряжением 220 В.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

• Пружинной;
• Шарнирной;
• Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

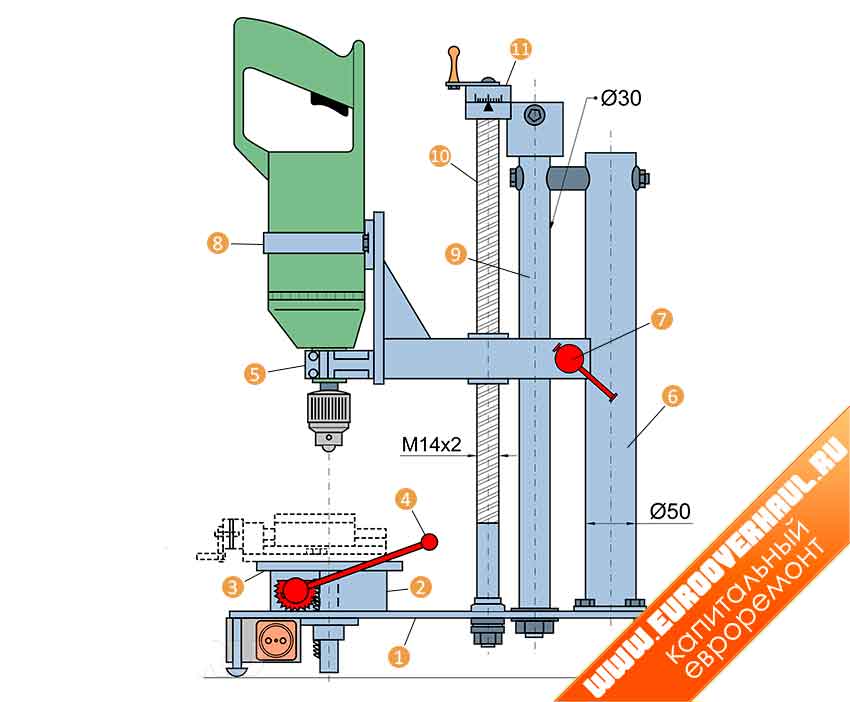

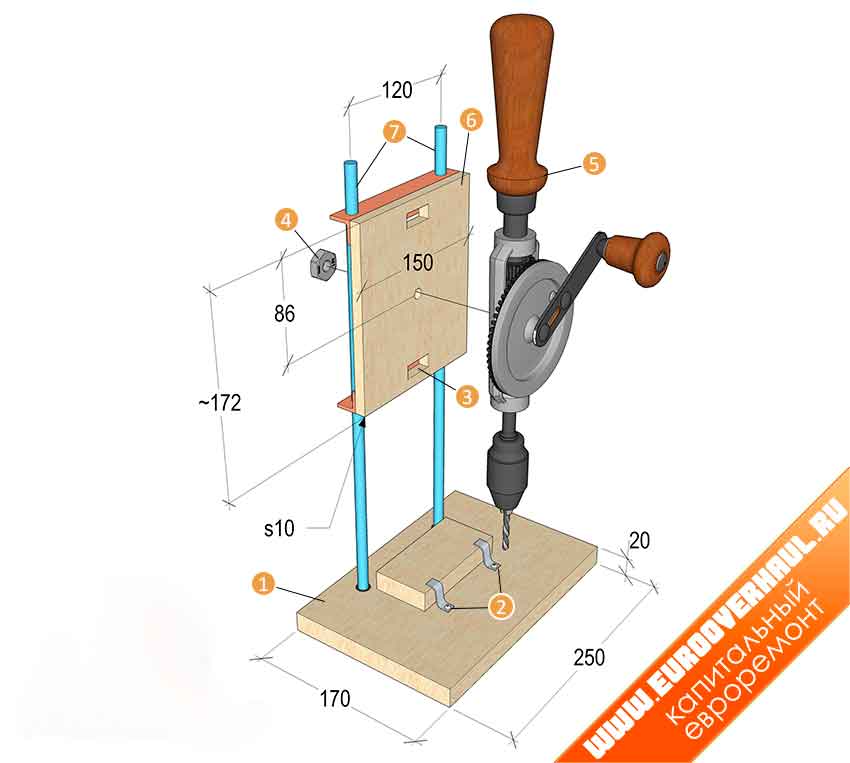

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.С пружинно-рычажным механизмом.С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.Самодельный станок из дрели с шарнирным бес пружинным механизмом.Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса.Самодельный сверлильный станок из автомобильного домкрата и дрели.Каретка выполнена из мебельных направляющих.Мини-станок из списанного микроскопа.Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка.Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

Преимущество станков с ЧПУ

Станки с ЧПУ обладают достаточно высокой универсальностью. Они применяются для выполнения различных технологических операций. Точность позиционирования всех подвижных элементов высока, отклонение составляет 0,05 мм. Сегодня производители поставляют сверлильное оборудование с ЧПУ нескольких категорий:

1. Аппараты вертикально-сверлильной группы, которые имеют несущую колонку и крестовой стол. Распространенной моделью этой группы можно назвать 2Н135Ф2, применяется она для получения отверстий диаметром от 18 до 50 мм.
2. Одностоечные модели с одной вертикальной стойкой и крестовым столом, а также револьверной рабочей головкой. В промышленности устанавливают модель 2Р135Ф2.
3. Аппараты с крестовым столом и инструментальным магазином при вертикальной компоновке. За счет применения инструментального магазина можно существенно повысить функциональность оборудования.
4. Санки портального типа, которые могут применяться для получения отверстий до 60 мм.

К преимуществам можно отнести:

1. Возможность наладки крупносерийного производства. Очень часто оборудование автоматически меняет позицию заготовки, за счет чего снижается количество времени, которое требуется для ее перебазирования. За счет этого ускоряется процесс обработки.
2. Существенно повышается точность обработки. Как ранее было отмечено, точность позиционирования отдельных узлов довольно большая. При применении современного режущего инструмента, изготавливаемого из износостойких материалов, можно обеспечить довольно высокий показатель точности обработки.
3. Упрощается процесс механической обработки. В большинстве случаев станки с ЧПУ позволяют закрепить заготовку, после чего вводится программа и резание происходит в автоматическом режиме. Другими словами, от оператора качество получаемого изделия существенно увеличивается.
4. Снижается риск получения травм. Это связано с тем, что после установки заготовки зона резания закрывается защитным кожухом, который может выдерживать механическое воздействие.

Единственный недостаток- высокая стоимость аппарата. Для того чтобы обеспечить высокоточное позиционирование всех элементов относительно друг друга применяются высококачественные материалы. Кроме этого, подвижность всех узлов обеспечивается за счет установки нескольких приводов. Блок числового программного управления представлен сложным компьютером, который может обрабатывать вводимую программу и отдавать команды прибору.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

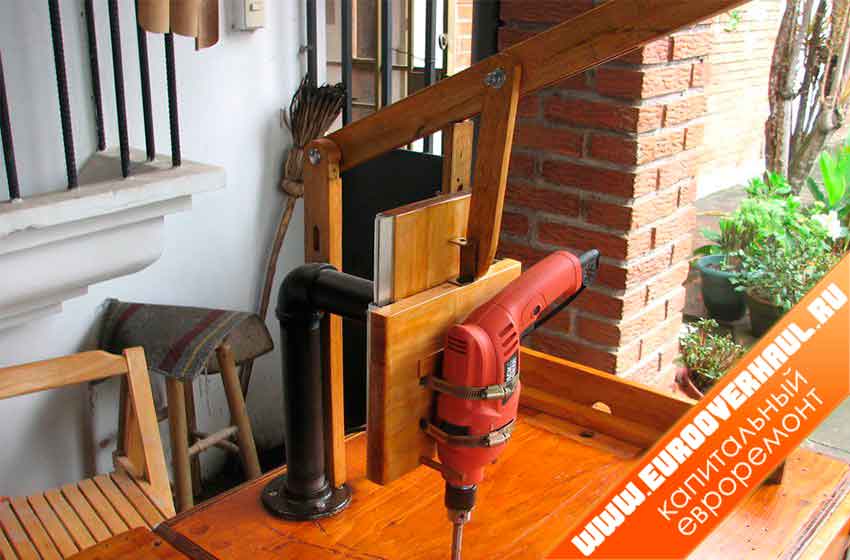

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

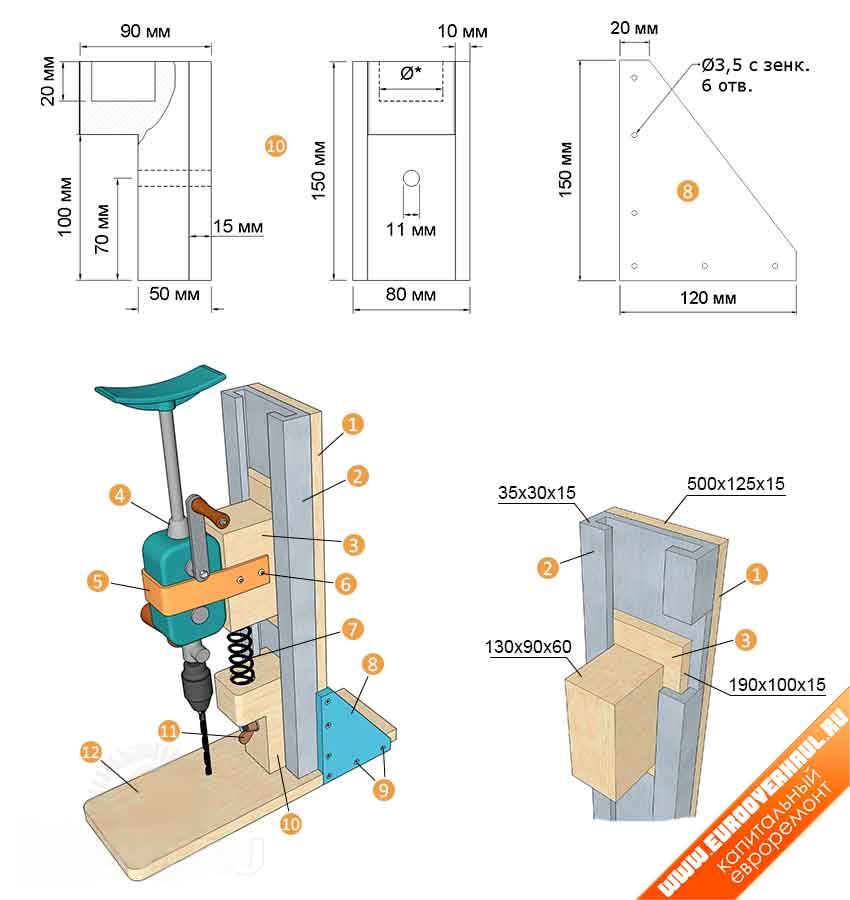

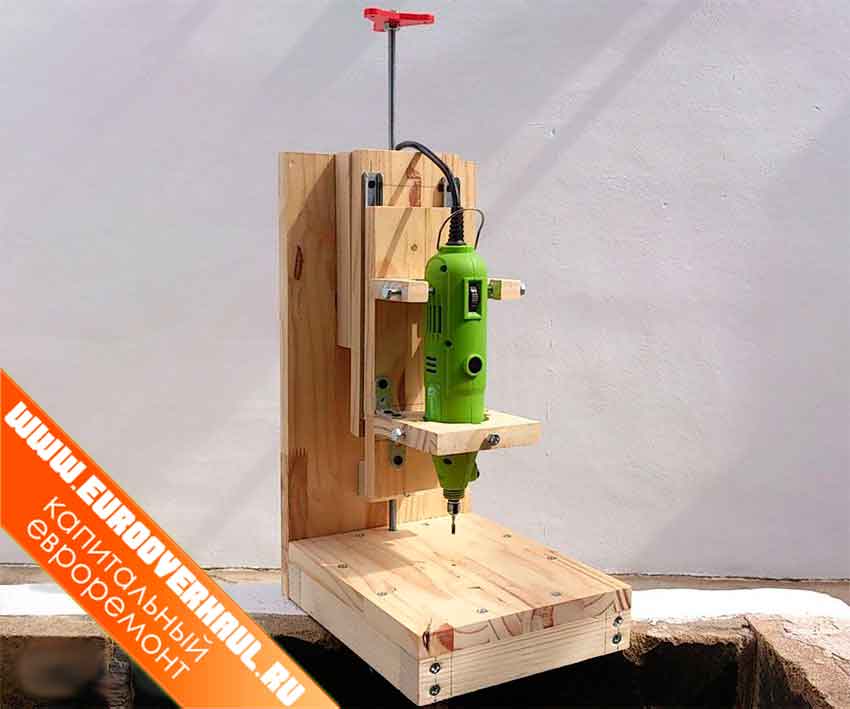

Деревянная стойка с кареткой на мебельных направляющих

Как подобрать комплектующие

Чтобы сверлильный станок, который вы соберете своими руками, не вызывал никаких проблем при работе и устраивал вас своими техническими возможностями, необходимо подобрать для его сборки соответствующие комплектующие.

Поскольку станина является несущим элементом оборудования, то выбору материалов для ее изготовления следует уделить особое внимание. Наиболее простой вариант – сделать станину своими руками

Можно использовать для этого металлическую пластину достаточной толщины, чтобы она была в состоянии обеспечивать устойчивость всему аппарату.

Самодельное основание и стойка сверлильного станка

В качестве стойки, к которой будет крепиться подъемный механизм вашего самодельного станка, можно использовать металлический уголок или швеллер. Подбирать размеры такого элемента следует таким образом, чтобы он смог выдерживать все нагрузки, которые будут возникать в процессе выполнения обработки. Выбранная стойка приваривается к поверхности станины, и полученное соединение дополнительно усиливается ребрами жесткости.

К нижней поверхности листа, который будет выступать в качестве станины, можно приварить ножки и предусмотреть возможность их крепления к верстаку. В таком листе также необходимо сделать отверстия, при помощи которых на нем будут фиксироваться тиски или прижимные планки.

Вариант изготовления крепления для дрели

Тип конструкции основной рамки и держателя, а также материал для их изготовления выбирают в зависимости от того, какой электродвигатель или готовый приводной механизм вы будете использовать для оснащения своего сверлильного станка

Делая такой выбор, важно учитывать, что данные узлы оборудования будут испытывать серьезные нагрузки в процессе обработки детали

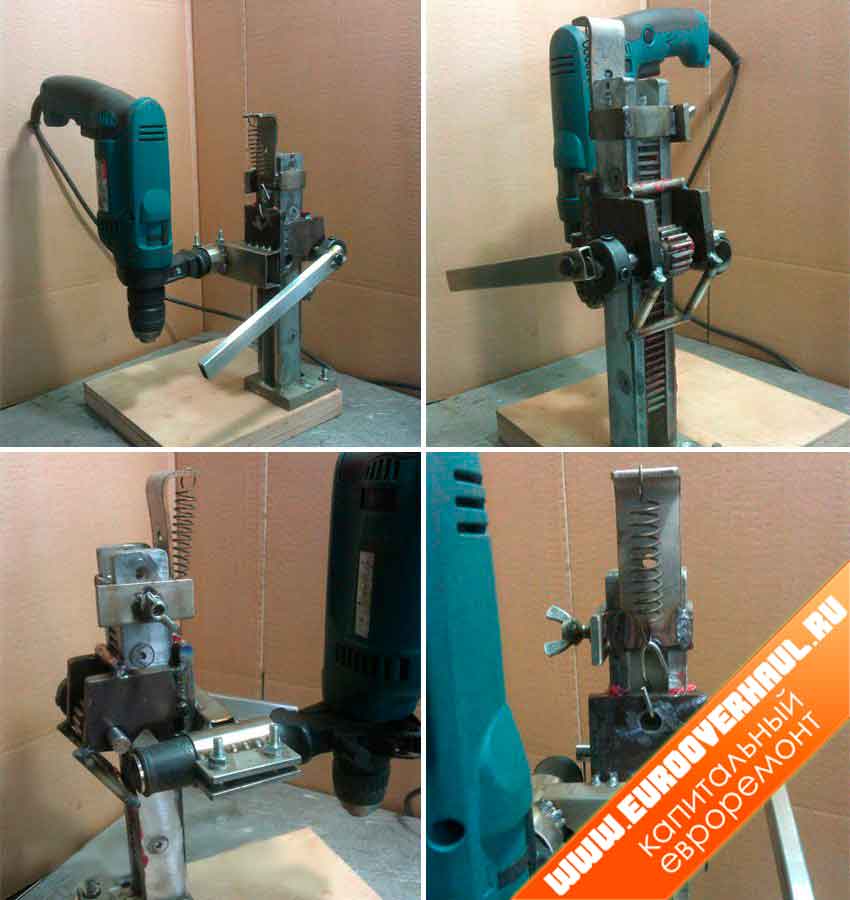

Удобство использования рулевой рейки от автомобиля для изготовления самодельного сверлильного станка состоит не только в компактности такого устройства, но и в его технических возможностях. Вращательное движение рукоятки в этом механизме преобразуется в очень точное поступательное перемещение его штока, который в состоянии поднимать и опускать рабочую головку сверлильного станка, выдерживая при этом все приходящиеся на нее нагрузки. Удобно, что работу многих моделей рулевых реек можно регулировать. Это позволяет оптимально подбирать их характеристики для своего сверлильного оборудования.

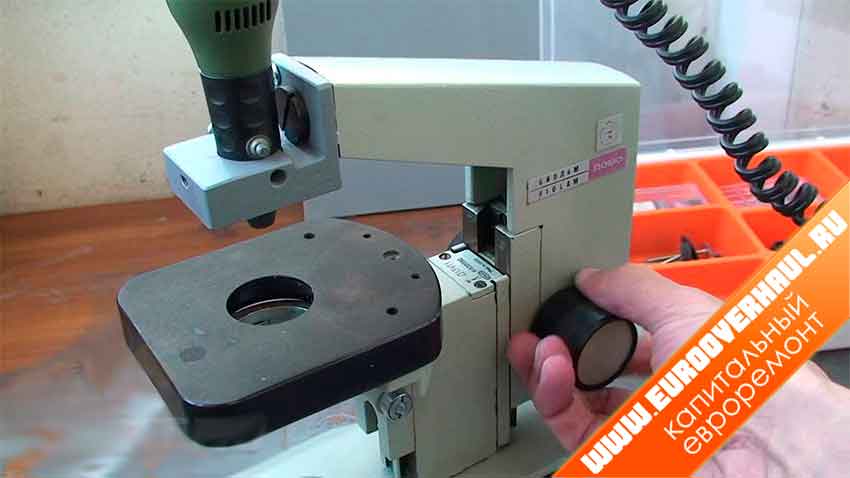

В этой конструкции использован штурвал от фотоувеличителя, закрепленный на маховике рулевой рейки посредством шлица

Рукоятки управления механизмами сверлильного станка лучше всего подбирать от серийного оборудования, но также не составит труда сделать их самостоятельно. Естественно, что зажимные патроны для фиксации инструмента, а также все втулки и переходники тоже должны быть только заводского производства.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать сверлильный станок из дрели для своей мастерской. Какой мастеровой человек не мечтает о своем собственном сверлильном станке? Но цены на заводские станочки сами знаете какие) Так вот чтоб обзавестись своим собственным. автор сделал его самостоятельно. В принципе в изготовление нет ничего сложного для технического человека. Сначала изготавливается основание из листовой стали 3 мм, на края плиты навариваются 2 уголка, а по краям 4 ножки из стального прутка, главное чтоб длинна ножек была одинаковой, дабы не было перекосов станины. После на подготовленное основание наваривается подъемная колонна длинной 500 мм по которой будет происходить подъем и опускание ползуна с закрепленной на нем дрелью через кронштейн и хомут. Механизм подъема тоже довольно таки прост, на ползуне наварены 2 кронштейна которые держат вращающийся вал, а на сам вал в несколько витков намотан тросик и натянут от нижней к верхней части подъемной колонны.

Опять же изготовив данный станок своими руками, вы сможете неплохо сэкономить, что благоприятно скажется на семейном бюджете)

И так, давайте рассмотрим, что конкретно понадобится для сборки станка? А также разберем по полочкам весь пошаговый процесс.

Материалы

1. дрель
2. тросик
3. уголок металлический
4. проф труба квадратного сечения
5. тиски для заготовок
6. болты, гайки, шайбы, граверы
7. лист металла 3 мм
8. арматура
9. краска
10. хомут

Инструменты

1. дрель
2. сварочный аппарат
3. болгарка (УШМ)
4. наждак
5. напильник
6. наждачная бумага
7. кисть
8. штангенциркуль
9. линейка
10. молоток
11. метчик, плашка

Пошаговое руководство по сборке сверлильного станка своими руками.

И так, прежде чем приступить к сборке непосредственно самого станка необходимо рассмотреть чертеж, но к сожалению он показывает немного другую конструкцию, пружинного типа, но принцип по сути остается то же.

Далее необходимо подготовить и вырезать основание из металла 3 мм. По краям навариваются уголки и ножки которые можно регулировать, а именно сначала вваривается резьба, а потом вкручивается болт. Ползун сделан из 2х уголков сваренных в трубу, для начала уголки прикладываются к профтрубе квадратного сечения и стягиваются при помощи струбцины. Прихватывается по краям, а потом обваривается. Вот что получается в итоге. Из проф трубы делается подъемная колонна ее высота 500 мм. На корпус ползуна навариваются кронштейны с вращающимся валом под установку тросика. В просверленном отверстии нарезается резьба. Заготавливается 3 ручки из арматуры для подъемного механизма. На валу имеется вот такая головка, на нее будут наварены сами ручки. Вот собственно что получается.Нанизывается на шток колонны.На тросике делается петля.Производится натяжка тросика, делается несколько витков на вал подъемного механизма. Далее тросик следует натянуть. После чего автор изготавливает кронштейн для крепления дрели. На уголок наваривает вот такую конструкцию. Для удобства стягивает струбциной. Устанавливает хомут для крепления дрели. Зажимает дрель хомутом.Проверяет работоспособность механизма подъема.Узлы предварительно следует смазать солидолом.Далее для крепления заготовки в неподвижном положении были прикручены вот такие тиски. Произведена покраска. Нарезается резьба на ручках подъемного механизма.На станке высверливается отверстие в деревянной головке.Накручивается на ручку механизма.Так же с боку имеется стопор для фиксации. Вот такой замечательный и бюджетный станок получился у автора.Все гениально просто и очень надежно, мастер Золотые руки!

Большое спасибо за внимание!
