Технический эндоскоп. Увидеть всё изнутри

Типы

Эндоскопы в зависимости от сферы применения делят на две больших группы:

Технические предназначены для диагностики технически сложных механизмов без их разборки. Используются для:

  • проверки деталей и узлов двигателей внутреннего сгорания, в том числе цилиндров, турбин, патрубков гидравлических систем;
  • исследования пустотелых полостей.

Также оборудование нередко применяется правоохранительными органами для осмотра предметов без нарушения их целостности (например, на таможне).

Отличительная особенность технических устройств – прочность и устойчивость к механическим воздействиям. Например, вводимая трубка подобного оборудования часто имеет металлическое покрытие, которое существенно снижает риск ее повреждения.

В зависимости от назначения технические видеоэндоскопы делят на:

  • промышленные;
  • автомобильные;

С помощью медицинских эндоскопов проводят исследование полых внутренних органов. К ним относятся желудок, кишечник, мочевой пузырь, бронхи, почки и другие.

Какой видеоэндоскоп требуется для работы Вам?

ТехническийМедицинский

Медицинские видеоэндоскопы делятся на три разновидности:

  • смотровые – используются для осмотра пациента с целью дальнейшей постановки диагноза;
  • операционные – задействуются в хирургических операциях, которые не подразумевают создания полноценного разреза тканей больного;
  • биопсические – используются при процедуре биопсии, в ходе которой изымают небольшой объем тканей для дальнейшего исследования.

Мнение эксперта
Торсунов Павел Максимович

В отличие от технических эндоскопов, медицинские сконструированы таким образом, чтобы не причинить вреда организму пациента. Они изготовлены из мягкого полимерного материала, более гибкие, не имеют металлического армирования вводимой трубки.

В зависимости от конструкции вводимой трубки видеоэндоскопы бывают:

Жесткие устройства имеют трубку из стали, которая не способна изгибаться. Главный недостаток подобных устройств состоит в том, что их подвижность существенно ограничена. Из-за этого размеры видимой области во время исследования существенно сокращается. Угол обзора обычно не превышает 90о. Фактически, подобная техника – наследник жестких оптических эндоскопов.

Приборы отличаются длиной смотровой трубки. Чаще всего она составляет:

  • 1,7 мм;
  • 2 мм;
  • 2,7 мм;
  • 4 мм;
  • 6 мм;
  • 8 мм;
  • 10 мм.

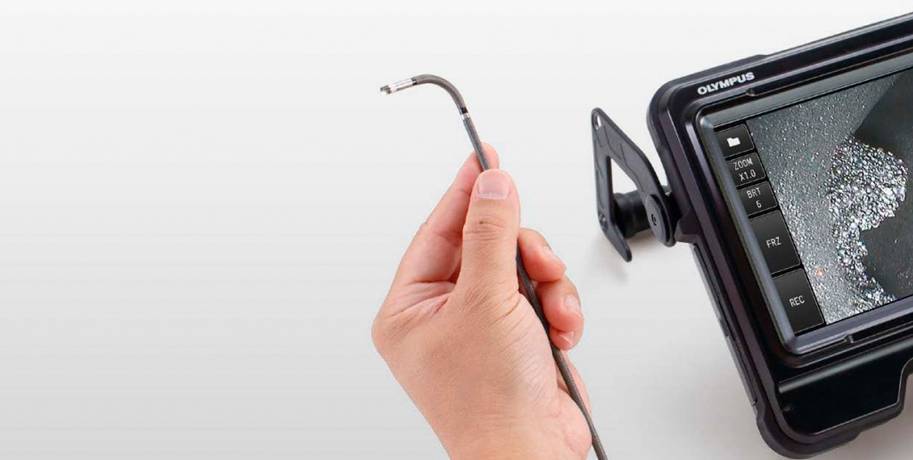

Гибкий видеоэндоскоп имеет вводимую трубку, способную изгибаться. Благодаря этому у него больший обзор и с помощью приспособления обследование техники гораздо удобнее. Подобные устройства используют, когда необходимо исследовать объект со сложно геометрией и прямая трубка не принесет желаемых результатов, не позволит увидеть то, что нужно.

История эндоскопии

Технический эндоскоп функционирует следующим образом. Рабочая часть прибора представляет собой трубку — камеру небольшого сечения, в которой установлена осветительная оптоволоконная система. Она освещает диагностируемую зону и передаёт полученное изображение через блок линз на окуляр, где картинка может быть рассмотрена оператором.

Первые эндоскопы представляли собой чисто оптическое устройство, поэтому были довольно громоздкими, а изображение, рассматриваемое в окуляр, невозможно было увеличить. Кроме того, технические эндоскопы требовали весьма сильного освещения рабочей зоны. Это возможно при осмотре сравнительно габаритных предметов – например, отдельных участков трубопроводов, но совершенно неприемлемо при попытке проконтролировать текущее состояние мелких деталей и узлов, находящихся в труднодоступных для визуального осмотра местах. Ситуация коренным образом изменилась, когда в эндоскоп была вмонтирована миниатюрная камера, которая через стандартный USB-разъём может быть подключена непосредственно к компьютерному монитору.

ВИДЕОЭНДОСКОП И ЕГО ВОЗМОЖНОСТИ

Видеоэндоскопом стал называться эндоскоп, оборудованный видеокамерой. Благодаря возможностям современной цифровой камеры, качество изображения, получаемого при эндоскопическом осмотре, стало практически идеальным.

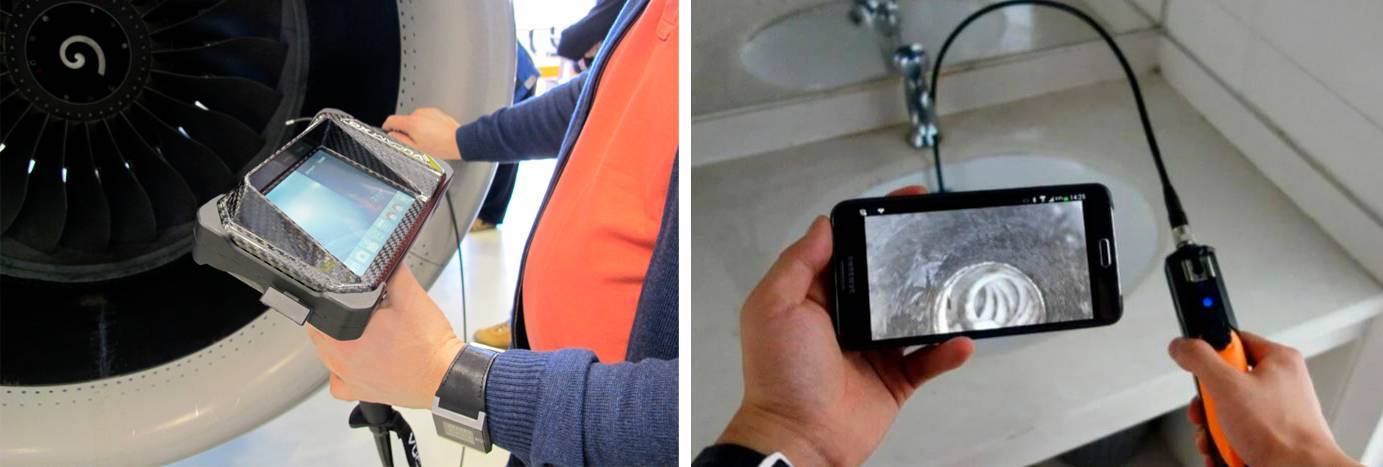

В настоящее время технология, применяющая технические видео эндоскопы, наряду с другими методами неразрушающего контроля, широко используется в различных отраслях техники:

  • авиационная промышленность;
  • производство и техническое обслуживание автомобилей;
  • тепловая и электрическая энергетика;
  • обслуживание и ремонт промышленных установок различного назначения;
  • обследование внутренней поверхности промышленных трубопроводов и инженерных сетей.

О важности объективного выявления состояния авиационных двигателей и других частей летательных аппаратов говорить не приходится. Видеоэндоскоп стал неотъемлемой частью аппаратного арсенала контроля состояния ответственных деталей самолётных и вертолётных двигателей.. Преимущества применения видео эндоскопа заключаются в том, что можно достаточно оперативно, даже в рамках короткого предполётного осмотра, объективно оценить состояние важных деталей авиационного двигателя (например, лопаток турбины)

Преимущества применения видео эндоскопа заключаются в том, что можно достаточно оперативно, даже в рамках короткого предполётного осмотра, объективно оценить состояние важных деталей авиационного двигателя (например, лопаток турбины).

Широкий спектр возможностей предоставляет применение видеоэндоскопа для работы цехов автосервиса.

Использование камеры эндоскопа для автомобиля позволяет через свечное отверстие произвести осмотр внутренностей цилиндров автомобильного двигателя и визуально определить степень износа поверхностей цилиндров, поршней и клапанов, избежав длительной и дорогостоящей процедуры разборки узла.

Применение видеоэндоскопа для автосервиса позволяет обследовать скрытые полости кузова автомобиля для определения степени развития коррозионных процессов. Можно легко с помощью такого устройства произвести осмотр бензобака изнутри, определив степень его загрязнения и целесообразность выполнения промывки внутренней поверхности.

Состояние впускных и выпускных клапанов в течение нескольких минут можно оценить не только рассмотрев их изнутри цилиндров, но и со стороны впускного и выпускного коллекторов также с помощью эндоскопа с видеокамерой.

На тепловых электростанциях к основному и наиболее дорогостоящему оборудованию относятся паровые и водогрейные котлы и турбины, вращающие роторы электрических генераторов. Ремонт этого оборудования является весьма затратным мероприятием, требующим к тому же достаточно продолжительного времени.

Внеплановый останов основного оборудования электростанции чреват потярями энергии и дефицитом мощности в системе, приводящим к вынужденному ограничению потребителей, что всегда влечёт за собой и экономические потери.

В такой ситуации возрастает роль диагностики, среди методов которой всё большее значение приобретает применение современных видеоэндоскопов. В диагностике котла основным является оценка состояния его внутренней рабочей поверхности, подвергающейся воздействию высокой температуры и давления.

Процедура инспектирования котла изнутри является весьма затруднительной и достаточно опасной. Использование видеокамеры камеры оказывает неоценимую помощь в её проведении. К отчёту обследования, проведенного с помощью видеоэндоскопа могут быть приложены фотографии инспектируемой поверхности.

Такой метод обследования с применением визуального контроля может быть применён к любым сосудам, работающим под давлением, которые имеются на любом производственном предприятии.

Лучшие подвижные технические модели

Ниже представлено несколько актуальных на сегодняшний день моделей подвижных технических видеоэндоскопов.

Q-417

Недорогая модель эндоскопа для диагностики автомобиля. Стоимость устройства составляет порядка 4 000 рублей.

Эндоскоп может работать как автономно, так и совместно с ноутбуком, планшетом, смартфоном. Питание осуществляется от встроенного аккумулятора, который заряжают по USB. Одного заряда хватает на 3-4 часа автономной работы.

Имеется встроенный экран диагональю 2,4’’.

Дистальная головка не способна поворачиваться самостоятельно. Однако она имеет жесткое основание, благодаря чему может сохранять положение, которое ей придали.

Прибор работает от собственного аккумулятора. Одного заряда хватает на 4-5 часов автономной работы.

IN-85-8mm-0,8метра flex

Видеоэндоскоп, способный работать от смартфона. Стоимость прибора – около 15 000 рублей. Дистальная головка также неподвижна – изогнуть ее можно только вручную.

Диаметр вводимой трубки – 6,5 мм, а длина – от 0,8 до 1 м. Собственного экрана нет, зато есть кронштейн для крепления смартфона. Эндоскоп соединяется с гаджетом с помощью протокола беспроводной связи Wi-Fi.

В дистальную головку встроено 6 светодиодов. Это увеличивает ее диаметр и делает толще вводимой трубки. Он составляет 7,5 мм. Эту конструктивную особенность следует учитывать при эксплуатации прибора.

Отличительная особенность модели – более высокое по сравнению с аналогами разрешение видео (1280Х720).

Питание – от встроенного аккумулятора. Заряда хватает на 5-6 часов автономной работы.

Q-410-8мм-1м-Dual

Технический эндоскоп с подвижной дистальной головкой, оснащенный 2 камерами. Стоимость устройства составляет от 33 000 до 35 000 рублей.

Диаметр вводимой трубки – 6,5 мм, длина – 1 м. Диаметр дистальной головки – 8 мм. Имеется собственная подсветка из 6 ярких светодиодов.

Дистальная головка неподвижна, однако на ее боковой стороне также имеется камера. Это обеспечивает максимальный угол обзора.

Питается прибор от собственной батареи, одного заряда которой хватает на 4-5 часов работы.

Эффективность применения технических эндоскопов

На СТО чаще всего рассматриваемые приборы используются для:

Оценки текущего состояния цилиндро-поршевой группы автомобиля.
Осмотра элементов трансмиссии.
Определения качества антикоррозионного покрытия в труднодоступных местах автомашины.
Изучения состояния кабельной электроразводки по кузову.
Осмотра коленчатого и распределительного валов.
Диагностики поверхности литых и штампованных деталей с целью выявления поверхностных трещин, раковин и прочих дефектов.

Технический эндоскоп относится к числу приборов, которые применяются не только на СТО, но и фирмами-производителями автотехники. Там с их помощью выполняют визуальную оценку наиболее ответственных узлов во время производственных испытаний или краш-тестов машин.

Цена прибора определяется его комплектностью. Например, эндоскопы далеко не всегда комплектуются отдельными мониторами, поскольку в их конструкции предусмотрен обычный USB-разъём, при помощи которого прибор всегда можно подключить к компьютеру или ноутбуку. Цена на такой эндоскоп является вполне доступной, даже для небольших СТО.

Совершенствование конструкций технических эндоскопов происходит в направлении увеличения разрешающей способности камер, снижения их размеров, применения специальных USB-удлинителей, которые позволяют наблюдать изображение с расстояния до 8…10 м. Оптоволоконные зонды приборов становятся ещё более гибкими, тем самым увеличивается проникающая способность прибора.

Эндоскоп для своего функционирования требует предварительной установки программного обеспечения. После этого установки каких-либо дополнительных  драйверов не требуется. Многозонная подсветка исследуемой части конструкции или автомобиля при помощи миниатюрных светодиодов (их количество в современных приборах может быть 6 и более) обеспечивает чёткость цветной картинки и, следовательно, максимальную информативность для специалистов. Отзывы об эффективности применения таких приборов – положительные, поскольку качество диагностики повышается, а время для её выполнения – сокращается.

Жесткий эндоскоп Heine RC4

Жесткий волоконный эндоскоп Heine RC4 с «холодным» фиброоптическим освещением предназначен для осмотра внутреннего или труднодоступного пространства объектов различного назначения. Благодаря “холодному” освещению отсутствует нагрев наконечника и опасность воспламенения из-за взрыва лампы. Эндоскопы можно погружать в жидкости (вода, масло) без помутнения оптики. Рабочая температура до 120°С.

Приборы могут применяться для всех поршневых двигателей внутреннего сгорания с современной системой прямого впрыска (двигатели, коробки передач, дифференциалы, сцепления, различные полости и другие области), а также контроля практически любым полостей, благодаря малому диаметру рабочей части – всего 4 / 4,5 мм. Обеспечивают быструю диагностику без разборки и оценку необходимой работы.

Подробнее…

Устройство и принцип работы

Любой эндоскоп независимо от разновидности состоит из следующих элементов.

  • Корпус. Представляет собой пластиковую или металлическую коробку, на которой расположен дисплей и органы управления устройства. Внутри корпуса расположена плата, которая отвечает за работу устройства.
  • Вводимая трубка. Гибкая трубка из металла или полимерного материала, которую вводят в исследуемую область. По ней проходят провода, соединяющие плату в корпусе и дистальную головку.
  • Дистальная головка. Наконечник вводимой трубки, на котором расположены источники света и видеокамера. Способен изгибаться, чтобы направить объектив в нужную сторону.
  • Экран. Дисплей, на который выводится изображение с камеры.

Некоторые эндоскопы не имеют собственного корпуса. Для работы их необходимо подключить к ноутбуку, планшету или смартфону. Изображение с камеры прибора будет выводится на экран устройства, к которому он подсоединен.

Прибор работает следующим образом:

  1. Дистальную головку вводят в область, которую необходимо исследовать.
  2. С помощью вводимой трубки объектив камеры продвигают к необходимому месту.
  3. После того, как дистальная головка достигла цели, полученное с нее изображение выводится на монитор корпуса устройства и становится доступным для просмотра.

В силу конструктивных особенностей и специфики использования видеоэндоскопа установка источников света непосредственно на дистальную головку затруднена, так как существенно увеличит ее размеры. Поэтому используют специальные приборы, к которым подключают устройство. Они излучают мощный поток света, который проходит по полости в трубке и освещает область съемки.

В недорогих моделях источник света может быть закреплен непосредственно в дистальную головку. Обычно в его роли выступает небольшой светодиод.

На что обратить внимание при выборе

Вот несколько критериев, на которые следует обратить внимание при выборе видеоэндоскопа:

  • Длина вводимой трубки. Она зависит от того, что планируется исследовать с помощью устройства. Если речь идет о деталях и узлах автомобиля, будет достаточно 1,5-2 м. Если устройство будут применять для исследования промышленного оборудования или канализационной техники, этого будет мало.
  • Толщина вводимой трубки. Здесь необходимые параметры также подбирают в зависимости от того, что будут обследовать с помощью устройства. Трубка должна уверенно проходить в объект и не должна испытывать затруднений при движении внутри него. Универсальной можно считать толщину от 6 до 8 мм. Она позволяет без проблем исследовать практически любую технику.
  • Угол обзора. Если речь идет о жестких видеоэндоскопах, то этот параметр обычно не превышает 90о. Если о подвижных, то он ограничивается только способностью дистальной головки к изгибу. Как правило, модели с большим углом обзора дороже.
  • Защищенность. Если планируется обследовать объекты, которые могут повредить прибор, лучше отдать предпочтение моделям с армированной трубкой. Они более устойчивы к неблагоприятному механическому воздействию.
  • Камера. Чем качественнее видеокамера, тем более четкую картинку можно получить с помощью устройства. Камера должна обладать приемлемым разрешением матрицы, хорошей светочувствительностью.
  • Управление. Оно бывает двух типов: автономное и с помощью стороннего устройства. В первом случае эндоскоп использует собственный дисплей, во втором – планшет, смартфон или ноутбук со специальным приложением. Модели, которые управляются с помощью стороннего устройства, дешевле, так как в их цену не входит стоимость корпуса, дисплея и платы.

Автономные эндоскопы ЭТА

Технические эндоскопы серии «ЭТА» предназначены для автономного контроля труднодоступных и затемненных мест при отсутствии внешних источников электропитания и света. Время работы от штатного аккумулятора составляет 7 часов. Эндоскоп имеет гибкую рабочую часть с управляемым концом. Управление дистальным концом осуществляется в одной плоскости в пределах до ±180°. Диаметры рабочей части 4; 6; 8; 10 мм. Длина рабочей части 0,5; 1,2; 1,5; 2,0 м. Для передачи изображения и подсветки используется гибкий оптоволоконный жгут. Блок подсветки и аккумуляторная батарея вмонтированы в удобный прорезиненный корпус модуля.

Поставка модели ЭТА возможна как в гибком, так и в полужестком исполнении. Рабочая часть полужесткой модели покрыта само фиксирующейся оболочкой, которая сохраняет приданную ей форму изгиба. Во многих случаях такая конструкция обеспечивает более удобную работу, чем полностью гибкий вариант. Масса эндоскопа ЭТА составляет 1,3 кг. Диапазон рабочих температур от –5°С до +45°С. Гибкие эндоскопы серии ЭТА разработаны и собраны в России. Комплект поставки уточняется при оформлении заказа.

Подробнее…

Технический эндоскоп Testo 319

Гибкий технический эндоскоп Testo 319 используется для визуального контроля сварных швов, деталей станков и автомобилей, строительных конструкций и других объектов в труднодоступных местах с ограниченным освещением. Благодаря проникающей способности, эндоскоп Тесто 319 дает возможность контролировать объекты, не прибегая к разбору или вскрытию механизма.

Изображение в окуляре эндоскопа регулируется с помощью фокусировочного кольца, подсветку обеспечивают светодиоды со временем работы до 50 000 часов. Гибкий зонд из стекловолокна позволяет работать в средах, где используются силиконовые масла, бензин и керосин, что особенно актуально в автосервисах и на производственных предприятиях. Гибкость зонда регулируется специальными насадками.

Видеоэндоскоп K-expert

Обновленная линейка видеоэндоскопов K-Expert занимает прочную нишу на рынке средств оптического неразрушающего контроля и предназначена для обследования ответственных объектов сложной геометрии, прямой доступ к которым невозможен. Сверхмощная система подсветки с использование кристально чистого оптоволокна и долговечной короткодуговой металлогалоидной лампы, матрица с высоким разрешением и отличной цветопередачей, надежность и простота в эксплуатации – всё это делает видеоэндоскопы K-Expert оптимальными по соотношению цена/качество.

Новый портативный видеорегистратор K-Visie Pro со встроенным осветителем обеспечивает вывод высококачественного изображения на экран видеомонитора, сохранение статичных изображений, видеозаписей и звуковых комментариев процедуры обследования на SD-карте, печать сохраненных изображений на принтере. Дистальный конец видеоэндоскопа оснащен цветной ПЗС матрицей с высокой разрешающей способностью, а управляемая часть имеет возможность изгиба в 4-х направлениях. Видеозонд защищен двойной оплеткой – внутри мягкая герметичная пластиковая трубка, снаружи – прочная вольфрамовая оплетка.

Подробнее…

Топ лучших эндоскопов без экрана

Покупатель, наверняка, не потеряется в довольно широком разнообразии моделей, продаваемых на АлиЭкспресс, если посмотрит рейтинг, состоящий из нескольких перечней. В нем собраны обладающие лучшими техническими характеристиками и относительно невысокой ценой наблюдательные приборы.

Wsdcam 7mm Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

высокая четкость изображения;
простота использования;
универсальность.

быстрое нагревание.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)60

Мне нравитсяНе нравится

MARVIOTEK USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

возможно использовать эти наблюдательные приборы с большого расстояния;
значительный угол обзора;
достаточно четкое изображение.

картинка начинает расплываться, если камера оказывается близко к исследуемому объекту;
хрупкость, отмечаемая в отзывах многих покупателей.

Разрешение640х480
Обзор (в градусах)66

Мне нравитсяНе нравится

JCWHCAM JC-Best-NO1

Посмотреть на Aliexpress

Плюсы и минусы

качество сборки;
нормальный обзор.

иногда плывет картинка.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)67

Мне нравитсяНе нравится

JCWHCAM USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

разнообразие диаметров камеры;
мгновенный вывод видеоинформации на экран мобильного телефона или компьютера;
высококачественное изображение.

отсутствие универсальности – иногда изображение на телефоне некоторых моделей не выводится.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)67

Мне нравитсяНе нравится

LESHP 5.5mm Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

оснащение специальным колесиком, при помощи которого, можно настраивать подсветку;
быстрая связь со смартфоном или компьютером;
четкость передаваемого изображения.

быстрое разогревание;
неполная укомплектованность – переходники нужно покупать отдельно;
если расстояние между камерой и изучаемым объектом достигает 4 см, может сбиться фокус.

Степень защиты от водыIP68
Разрешение640х480
Обзор (в градусах)70

Мне нравитсяНе нравится

Jingleszcn WIFI Endoscope Camera

Посмотреть на Aliexpress

Плюсы и минусы

возможность быстро зарядить аккумулятор;
защищенность от воды с помощью колпачка;
широкий объектив, благодаря которому в кадр попадает большое количество объектов;
четкая картинка.

под водой этот прибор долго не протянет;
фокус сбивается, если поднести эндоскоп слишком близко к обследуемому объекту.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)70

Мне нравитсяНе нравится

KERUI USB Endoscope

Посмотреть на Aliexpress

Плюсы и минусы

высокое качество картинки, обусловленное мощной подсветкой;
простота использования;
водостойкость.

использовать эти приборы просто, но на обучение потребуется некоторое время;
устройства, подсоединяемые при помощью мягких проводов, не годятся для обследования труднодоступных участков.

Степень защиты от водыIP67
Разрешение1200
Обзор (в градусах)66

Мне нравится1Не нравится

Jingleszcn 3 in 1 Semi-rigid USB Endoscope Camera

Посмотреть на Aliexpress

Плюсы и минусы

четкое изображение;
возможность настраивать подсветку;
снабжены кнопкой, помогающей фотографировать заснятый объект.

быстрое нагревание;
сбивание фокуса при близком поднесении эндоскопа к объекту.

Степень защиты от водыIP67
Разрешение640х480
Обзор (в градусах)70

Мне нравитсяНе нравится

Как видно, у каждой модели есть свои достоинства.

ПОПУЛЯРНЫЕ МОДЕЛИ USB ВИДЕОЭНДОСКОПОВ

ATP-3200 и ATP-3200A.

Это профессиональные модели USB видеоэндоскопов фирмы Licota. Устройства выполнены в виде гибкого зонда, крепящегося к блоку управления в форме ручки, удерживаемой в руке. На конце зонда установлена мини видеокамера с подсветкой.

Блок посредством шнура подключается к USB порту компьютера или к смартфону. Различие между моделями заключается в том, то АТР – 3200 комплектуется аналоговой видеокамерой, а АТР – 3200А – более современной, цифровой.

Оба устройства имеют профессиональный уровень качества и обладают следующими свойствами:

  • применяемые USB камеры эндоскопа с подсветкой формируют на экранах компьютера или смартфона изображение высокой чёткости;
  • специализированное программное обеспечение предоставляет разнообразные возможности пользователю, в том числе фото и видеосъёмка, сохранение файлов, формирование отчётов и т.д.;
  • изготовление линзы камеры из сверхпрочного сапфирового стекла, а также специальное защитное покрытие зонда обеспечивают долговечную их эксплуатацию, защищая камеру и зонд от случайных ударов и износа при проталкивании системы;
  • масло-бензостойкость элементов, беспрепятственно позволяющая обследовать различные узлы автомобилей и другой техники.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Лучшие жесткие технические эндоскопы

Ниже приведено несколько актуальных моделей жестких видеоэндоскопов.

jProbe ST

Бюджетная модель, стоимость которой составляет 19 500 рублей. Имеет жесткую вводимую трубку с подвижной дистальной головкой на конце. Ее угол наклона составляет 180о. Работает прибор от ноутбука, смартфона или планшета. Предусмотрено подключение по USB. Дополнительного питания модель не требует, ей вполне достаточно тока, поступающего с дополнительного устройства.

Возможно приобретение прибора с трубкой диаметром:

  • 6 мм;
  • 7 мм;
  • 8,5 мм.

Также можно купить jProbe ST сразу с тремя трубками. Правда в этом случае устройство обойдется дороже на 2 000 – 3 000 рублей.

Длина трубки составляет 1 м.

Дистальная головка имеет собственную систему освещения, которая состоит из 6 компактных светодиодов. При этом удалось сохранить небольшой диаметр. Это избавляет от необходимости использования дополнительной подсветки.

PCE RVE 30

Профессиональный жесткий видеоэндоскоп, который стоит от 65 000 до 70 000 рублей. Имеет собственный блок управления с дисплеем. Дистальная головка неподвижна, из-за чего максимальный угол обзора составляет всего 90о. Диаметр вводимой трубки – 7 мм. Длина – 1 м.

Отличительная особенность модели – встроенный микрофон, который позволяет вести запись звука внутри исследуемого объекта.

Устройство работает от 4 батареек типа АА. Время автономного функционирования от одного комплекта при постоянной нагрузке составляет 4-6 часов.

Изображение выводится на дисплей диагональю 3,5’’. Максимально возможное разрешение картинки — 640×480. Кроме видео можно делать фото.

Снимаемую область подсвечивают 2 встроенных светодиода. Их размер невелик, поэтому они не влияют на диаметр устройства.

Топ-тройка моделей гибких эндоскопов

Согласно отзывам потребителей таких приборов, наибольшим спросом пользуются:

  1. USB-эндоскоп ADD 1100 с зеркальной насадкой. При весьма умеренной цене прибор позволяет выполнять мониторинг бензиновых двигателей с осмотром всех труднодоступных мест и деталей, характеризующихся наибольшим износом. Такой эндоскоп позволяет ввод камеры через отверстие в форсунке камеры сгорания, с последующей визуальной оценкой состояния клапанов и стенок цилиндров. Возможен осмотр пространства под капотом, что исключает применение автомобильного подъёмника.
  2. Эндоскоп ADD 1100mini, идеально подходящий для текущей диагностики дизельных автомашин. Прибор характеризуется уменьшенными размерами камеры (5,5 мм) при сохранении прежней чувствительности матрицы. Это даёт возможность использовать для ввода камеры отверстие распылителя. Особо тонкий зонд обладает высокой подвижностью, а его корпус выполнен из влагонепроницаемого материала. Цена такого прибора несколько выше, но удобство и портативность прибора того стоят.
  3. Видео_Э – технический эндоскоп со встроенным жидкокристаллическим экраном. Удобство пользования таким прибором заключается в том, что для него не требуется специального подключения к компьютеру. Имеющийся USB-разъём предназначен для питания, однако прибор может работать и на батарейках. Высокое качество подсветки позволяет устройству эффективно функционировать в полной темноте. Автономность прибора вполне оправдывает более высокую цену на него, что подтверждается и благоприятными отзывами пользователей.

https://youtube.com/watch?v=videoseries

Вольфрамовые электроды для аргонодуговой сварки

Бетон своими руками. Пропорции и советы экспертов

ПОДКЛЮЧЕНИЕ КАМЕРЫ ЭНДОСКОПА

Современные технологии позволяют использовать различные методы подключения камеры к дисплею, компьютеру и даже телефону. Большое количество моделей технических эндоскопов выпускается в виде комплекта, включающего в себя:

  • камеру;
  • блок управления;
  • дисплей.

Подключение компонентов друг к другу осуществляется посредством гибкой связи.

Однако учитывая, что компьютер сейчас имеется практически у каждого, широкое распространение получают эндоскопы, в комплекте которых только сама камера, гибкий направляющий зонд с соединительными проводами внутри и штекер для подключения к USB разъёму стационарного компьютера, ноутбука или телефона.

Такая комплектация USB эндоскопа гораздо более практична, она значительно дешевле, так как не содержит габаритного блока управления и дисплея.

После подключения камеры эндоскопа к USB порту компьютера, либо к телефону, можно использовать средства операционной системы, но гораздо удобней применить специализированное прикладное программное обеспечение, раскрывающее гораздо больше возможностей эндоскопа.

Необходимые программы, поставляемые на прилагаемом диске, следует установить перед тем, как подключить эндоскоп к ноутбуку или телефону. Поскольку данные приспособления предназначены для обследования скрытых пространств, в их комплект входят USB эндоскопы с подсветкой.

Поскольку современные телефоны по функциональности приближаются к полноценным компьютерам, камера эндоскопа может быть подключена к мобильному телефону, работающему под управлением Android. Единственное условие, которому должен отвечать телефон – это поддержка адаптера OTG.

Это адаптер, позволяющий подключать к телефону различные периферийные USB устройства (клавиатуру, мышь и т.д.). В комплекте эндоскопа должен находиться диск с прикладным программным обеспечением, в том числе для адаптации эндоскопа для Android.

С подключением адаптера OTG могут возникнуть проблемы. Для их решения созданы специальные программы, заставляющие систему «увидеть» USB эндоскоп.

Комплект с камерой эндоскопа для смартфона представляет собой наиболее компактный вариант системы для проведения обследований и позволяет наладчику в буквальном смысле носить её в кармане.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
