Браковка текстильных стропов
Нормы и правила выбраковки текстильных строп предписывают не допускать к их работе в следующих случаях:
- Когда на изделии отсутствует ярлык или информацию на нем невозможно прочитать.
- Если на ленте имеют место узлы, порезы, другие разрушения, в сумме составляющие больше 10% общей длины, или обнаруживается одиночный разрез размером свыше 50мм.
- Наличие расслоений текстиля (кроме кромки) в сумме более, чем полметра.
- При загрязнении текстильных строп продуктами нефтепереработки, смолой, красками, грязью более 50%.
- При обнаружении дефектов зацепных механизмов.
Выбраковка текстильных стропов реализуется и в том случае, если они не выдерживают испытания под статическим грузом на протяжении 3 минут, который должен превышать нормативную грузоподъемность на 30%.
Стропы канатного типа
Данные стропы способны выдерживать экстремально низкие температуры (до -40 градусов Цельсия) и очень высокие показатели (в пределах 400 градусов). Сам же канат состоит из множества металлических проволочек, надежно сплетённых между собой с применением особой технологии.
Конфигурация канатных стропов позволяет без особого труда диагностировать степень их износа в процессе эксплуатации, благодаря чему предотвращается вероятность резкого разрыва этих приспособлений. Кроме этого, проволочный стальной канат обладает способностью к сглаживанию возникающих динамических нагрузок и потому очень имеет длительный срок безопасной эксплуатации.
Маркировка стропов канатного исполнения предусматривает следующие цифробуквенные обозначения:
- 1СК – строп имеет одну ветвь.
- 2 СК – двухветвевая модель, широко используемая в производственных цехах или складах.
- 4 СК – четыре ветви стропа закреплены на специальном кольце. Такая конструкция грузоподъемного элемента хорошо зарекомендовала себя на строительных площадках, где часто необходимо перемещать огромные плиты и блоки.
- ВК – концы стропа такого типа заделаны либо опрессовкой, либо заплеткой.
- СКК – кольцевой вариант.
- СКП – петлевое исполнение.
Текстильные стропы применение, характеристики
Стропы грузовые общего назначения на текстильной основе по РД 24-СЗК-01-01, ТУ3178-005-51308768-08 применяются в качестве грузозахватных приспособлений для подъема различных грузов грузоподъемными машинами (кранами) и предназначены для применения на промышленных предприятиях, транспортных и складских предприятиях. РД 24-СЗК-01-01, ТУ3178-005-51308768-08 не распространяются на стропы, изготовленные из нетекстильных лент, а также на стропы, предназначенные для транспортирования грузов, температура которых свыше 100° С.
Преимущества стропов на текстильной основе
Сохранность груза: грузы (особенно с мягкими кромками или тщательно подготовленными поверхностями) меньше повреждаются при подъеме. Именно это свойство -лучшая характеристика текстильных строп, так как они бережно огибают изделие и не портят его внешний вид.
Малый вес: текстильные стропы значительно легче металлических. Это свойство особенно заметно при работе со стропами большой грузоподъемности. Легче производить перемещение самого стропа, легче заводить под груз, легче цеплять к крановому крюку. Кроме того, текстильные стропы позволяют экономить не только человеческие ресурсы, но и время, затраченное на погрузочно – разгрузочные работы. Безопасность: на текстильных стропах не бывает заусенцев, острых кромок и выступающих поврежденных проволочек, приводящих к травмам. Как следствие -экономия средств на оплату временной нетрудоспособности и уменьшение простоев на рабочем месте.
Высокая износостойкость и стойкость к деформации: текстильные стропы, по сравнению с металлическими, имеют большую износостойкость многократным сгибам и разгибам в одном месте.
Текстильные стропы менее подвержены деформационным изменениям, воздействию абразивных материалов, воздействию многих химических веществ (кислот, щелочей, окислителей, морской воды).
Компактность: текстильные стропы легко и удобно свертывать и хранить. Металлические стропы невозможно свернуть аккуратно, так как они обладают пружинящими свойствами, их очень трудно перемещать с места на место. Всех этих недостатков лишены текстильные стропы. Их можно свертывать как угодно, при этом они не распрямляются и не переплетаются друг с другом. Такие стропы можно легко разместить и постоянно иметь под рукой.
Типы стропов на текстильной основе: СТП – ветвевые петлевые однослойные и многослойные; СТК- кольцевые однослойные и многослойные.
Грузоподъемность стропов на текстильной основе: Выбирается из ряда: 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,5; 15; 20; 25; 30; 40 и 50т. Коэффициент запаса прочности стропов на текстильной основе не менее 7.
Примеры условного обозначения
Строп текстильный петлевой грузоподъемностью 0,5 т, длиной 1,0 м: СТП-0,5-1,0
Строп текстильный кольцевой грузоподъемностью 1,0 т, длиной 2,0 м: СТК-1,0-2,0
Строп текстильный петлевой (СТП), (звеньевой СТЗ)
| Цветовой код согласно ЕСН | Г/п, кг | Длина петли, мм | Длина стропа L, м минимум | Ширина ленты, мм |
|
| Фиолетовый | J000 | 150 | 1,0 | 30 | |
| Зеленый | 2000 | 250 | 1,0 | 60 | |
| Желтый | 3000 | 400 | 1,5 | 90 | |
| Серый | 4000 | 400 | 1,5 | 120 | |
| Красный | 5000 | 400 | 1,5 | 150 | |
| Коричневый | 6000 | 450 | 1,5 | 180 | |
| Голубой | 8000 | 600 | 2,0 | 240 | |
| Оранжевый | 10000 | 750 | 2,0 | 300 |
Строп текстильный кольцевой (СТК)
| Цветовой код согласно ЕСН | Г/п, кг | Длина стропа L, м минимум | Ширина ленты, мм |
|
| Фиолетовый | J000 | 1,0 | 30 | |
| Зеленый | 2000 | 1,0 | 60 | |
| Желтый | 3000 | 1,5 | 90 | |
| Серый | 4000 | 1,5 | 120 | |
| Красный | 5000 | 1,5 | 150 | |
| Коричневый | 6000 | 1,5 | 180 | |
| Голубой | 8000 | 2,0 | 240 | |
| Оранжевый | 10000 | 2,0 | 300 |
Строп кольцевой круглопрядный (КСК) 0,5-100тн
| Цветовой код, согласно ЕСН | Г/п, кг | Толщина чехла, мм | Диаметр стропа, мм | Длина стропа L, м минимум | Длина стропа L, м максимум | Вес на погонный метр, кг | |
| Оливковый | 500 | 5 | 40 | 0,75 | 3 | 0,3 | |
| Фиолетовый | 1000 | 6 | 45 | 0,75 | 10 | 0,4 | |
| Зеленый | 2000 | 7 | 48 | 0,75 | 10 | 0,6 | |
| Желтый | 3000 | 8 | 60 | 0,75 | 20 | 0,9 | |
| Серый | 4000 | 10 | 65 | 0,75 | 20 | 1,0 | |
| Красный | 5000 | 10 | 75 | 0,75 | 20 | 1,2 | |
| Коричневый | 6000 | 13 | 80 | 1,00 | 50 | 1,5 | |
| Голубой | 8000 | 15 | 80 | 1,50 | 50 | 1,9 | |
| Оранжевый | 10000 | 18 | 90 | 2,50 | 50 | 2,2 | |
| Оранжевый | 15000 | 22 | 110 | 2,50 | 50 | 3,2 | |
| Оранжевый | 20000 | 25 | 120 | 2,50 | 50 | 4,4 | |
| Оранжевый | 25000 | 28 | 135 | 2,50 | 50 | 5,6 | |
| Оранжевый | 30000 | 32 | 150 | 2,50 | 50 | 7,4 | |
| Оранжевый | 40000 | 40 | 170 | 2,50 | 50 | 10,0 | |
| Оранжевый | 50000 | 45 | 180 | 2,50 | 50 | 13,0 | |
| Оранжевый | 60000 | 65 | 190 | 2,50 | 50 | 14,8 | |
| Оранжевый | 80000 | 70 | 210 | 5,00 | 50 | 20,0 | |
| Оранжевый | 100000 | 80 | 230 | 5,00 | 50 | 26,0 |
Виды канатных строп и их характеристики
Грузовые канатные стропы представляют собой конструкцию, в которой присутствует один или несколько канатов, собранные на концах в петли или имеющие специальные крепления (скобы, коуши, кольца и т.п.). Изделия, имеющие в своем составе несколько канатов, связанных в одной точке, называются многоветвевыми.
Стропы предназначены для тех ситуаций, где требуется подъем и перемещение больших грузов. Массивные объекты, с которыми ведется работа, имеют проушины и кольца. За них, собственно, стропы и крепятся: либо петли продеваются через такие отверстия, либо груз закрепляется с помощью крюков, расположенных на концах стропов.
Стропы канатные СКП (УСК1, двухпетлевые)
| грузоподъемность, тонн | диаметр, мм |
| 0,5 | 7,6 |
| 1 | 11,0 |
| 2 | 15,0 |
| 4 | 21,0 |
| 5 | 23,5 |
| 8 | 31,0 |
| 10 | 33,0 |
| 16 | 42,0 |
Это самые распространенные из строп. Их можно встретить на каждой крупной стройке. И это не случайно! Стропы УСК1 предназначены, прежде всего, для крепления груза к крану. Кольцевым аналогам грузовые чалки проигрывают в грузоподъемности при той же толщине каната.

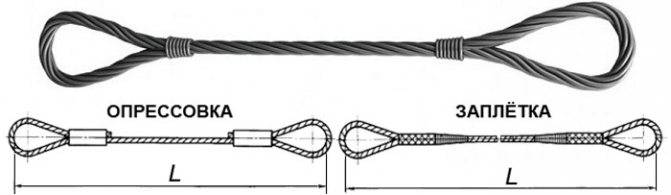

Как и у всех канатных строп, их концы выполнены двумя производственными способами: либо методом опрессовки, либо заплеткой (оклетневкой).
Цены на стропы СКП и возможные объемы уточняйте у наших специалистов.
Стропы канатные кольцевые СКК (УСК2)
| грузоподъемность, тонн | диаметр, мм |
| 1 | 7,6 |
| 2 | 11,0 |
| 4 | 15,0 |
| 8 | 21,0 |
| 10 | 23,5 |
| 16 | 31,0 |
| 20 | 33,0 |
| 32 | 42,0 |
Аналогично петлевым одноветвевым изделиям, кольцевой строп СКК представляет собой стандартный стальной или оцинкованный канат, закрепленный в двух местах методом опрессовки или оклетневки. Такая конструкция дает большое преимущество по сравнению с СКП: при равной грузоподъемности диаметр троса уменьшается вдвое.
Свое применение УСК2 находит также, как и его собрат УСК1, в работе с подъемными кранами при закреплении грузов к крюку.
Цены на стропы СКК и возможные объемы уточняйте у наших специалистов.
Стропы канатные 1СК одноветвевые
| грузоподъемность, тонн | диаметр, мм |
| 0,5 | 7,6 |
| 1 | 11,0 |
| 2 | 15,0 |
| 4 | 21,0 |
| 5 | 23,5 |
| 8 | 31,0 |
| 10 | 33,0 |
| 16 | 42,0 |
В процессе производства канат с помощью опрессовки или ручной оплетки становится основой для единственной грузоподъемной ветви. Одноветвевые стропы могут комплектоваться по краям крюками, коушами, кольцами.
Применяется 1СК либо в качестве ремкомплекта, либо как и вышеуказанные изделия, для фиксации грузов на крюках кранов.
Цены на стропы 1СК и возможные объемы уточняйте у наших специалистов.
Стропы канатные 2СК двухветвевые
| грузоподъемность, тонн | диаметр, мм |
| 0,63 | 7,6 |
| 1 | 9,6 |
| 2 | 14,0 |
| 4 | 19,5 |
| 5 | 21,0 |
| 8 | 27,0 |
| 10 | 31,0 |
| 16 | 38,0 |
2СК состоит из двух канатных ветвей, что следует из его названия. Предназначены такие двухветвевые стропы для закрепления грузов к крану и другому аналогичному оборудованию с помощью крюков. Свое применение они находят как на предприятиях строительного комплекса, так и в транспортных компаниях. Большим помощником 2СК стали в складских помещениях, ангарах.
Крепления создаются с помощью опрессовки металла или полуавтоматической оклетневки.
Цены на стропы 2СК и возможные объемы уточняйте у наших специалистов.
Стропы канатные 4СК четырехветвевые, “пауки”
| грузоподъемность, тонн | диаметр, мм |
| 1,25 | 7,6 |
| 2 | 9,6 |
| 4 | 14,0 |
| 8 | 19,5 |
| 10 | 21,0 |
| 16 | 27,0 |
| 20 | 31,0 |
| 32 | 38,0 |
Четырехветвевые стропы 4СК, известные также, как “паук” по сути являются сдвоенным вариантом канатной конструкции 2СК.
Как можно догадаться, используются такие “пауки” также в промышленности и на складах, а также на объектах строительства. Скрепляются канаты с помощью опрессовки металлических втулок (чаще алюминиевых).
При эксплуатации данных видов строп важно соблюдать ряд правил:
- Следить за чистотой канатов, своевременно их очищать от загрязнений (это поможет удлинить срок службы изделия и не допустить появление ржавчины);
- Не допускать переплетение ветвей (“лап паука”) и неравномерные нагрузки на каждую из них;
- Запрещается использовать стропы 4СК, если их грузоподъемность ниже, чем требуется для данной работы. Это может привести к травмам и даже летальным исходам персонала, а также повреждению ценного оборудования.
Цены на стропы 4СК и возможные объемы уточняйте у наших специалистов.
Материалы текстильных строп
Современные текстильные стропы производятся из прочных искусственных тканевых композиций, которые нечувствительны к перепадам температуры, обладают высокой эластичностью и достаточными значениями сопротивления на разрыв. Выбор тканевых химических композиций для изготовления строп основан на безусловном выполнении требований РД 24-СЗК-01-01, в котором указываются механические требования к данным изделиям. Исходным материалом является лента, которая производится из химических волокон одного из трёх видов – полиамида (РА), полиэстера (PES), полипропилена (ПП). Основные требования к вышеперечисленным материалам состоят в следующем:
- Предельная температура поверхности груза, который фиксируется стропами, не должна превышать 100ºС;
- Минимальная температура груза не должна быть ниже -40ºС;
- Остаточная деформация материала после использования строп не должна превышать 10…15%;
- При температурах, превышающих 160…170ºС, стропы не должны возгораться, а только плавиться с незначительным деформированием;
- Коэффициент относительного водопоглощения материалов строп не может быть выше 2…4%;
- Текстильные стропы должны быть устойчивы к воздействию кислот, щелочей и других агрессивных сред;
- Ленты не должны впитывать смазки, масла и прочие жиры.
Использование иных материалов для производства текстильных строп – в частности, капрона, полипропилена, лавсана и т. д. – допускается лишь тогда, когда фактические значения вышеприведённых параметров заведомо ниже расчётных на 20…30%. Полипропиленовые волокна не рекомендуются к использованию в стропах, которые предназначены для операций с огнеопасными грузами.
Отраслевые правила безопасной эксплуатации эластичных грузоподъёмных приспособлений устанавливают также требования, касающиеся механической прочности и целостности текстильных строп. Не допускается наличие на поверхности таких дефектов, как частичный срез отдельных волокон, их истирание, прожог, скручивание и остаточная деформация выше предельно допустимой. Нельзя использовать для соединения строп нити из другого материала, а принцип плетения ленты должен минимизировать её механический износ.
Для повышения долговечности текстильные стропы иногда покрываются защитными лентами. Такие ленты не должны снижать установленный предел растягивающих нагрузок, обеспечивать плотное прилегание к основному материалу стропа, независимо от характера груза, а также снижать трение между стропом и грузом при его фиксации на транспортном средстве.
Маркировка канатных стропов
Различают следующие исполнения канатных строп:
- Одноветвевые (маркируются 1СК).
- Двухветвевые (маркируются 2СК).
- Трёхветвевые (маркируются 3СК).
- Четырёхветвевые (маркируются 4СК).
- Универсальные прямые (маркируются УСК-1).
- Универсальные кольцевые/замкнутые (маркируются УСК-2).
Универсальные канатные стропы УСК относятся к устройствам облегчённого типа, а потому не имеют в своей конструкции коушей или иных ограждающих канат жёлобов. Вместо них для стропов типа УСК-2 предусматриваются винтовые зажимы или обжимные конусные втулки, которые изготавливаются из алюминия. Они не должны иметь острых граней и кромок, о которые может перетираться канат. Нагрузка на все ветви должна распределяться равномерно.
Одноветвевой канатный строп может быть с коушем, либо без него. Ограниченная грузоподъёмность таких устройств обуславливает их использование преимущественно в ремонтных работах.
Более функциональны двухветвевые исполнения. Такие канатные стропы состоят из:
- Двух свитых канатов;
- Зажимных втулок;
- Коушей;
- Крюков;
- Треугольного соединительного звена – незамкнутого, с пластиной или замкнутого.
Выбор типоразмера производится по двум параметрам – длине стропа и суммарному диаметру каната.
Четырёхветвевой канатный строп 4СК представляет собой собой пару совместно используемых двухветвевых приспособлений. Такие конструкции иногда называют «строп-паук». Здесь используется более прочное соединительное звено, изготавливаемое из проволоки/прутка большего диаметра.
Строп канатный петлевой (СКП) представляет собой отдельную ветвь грузоподъёмного каната, концы которого соединяются между собой свивкой или опрессовкой. Длина свободного конца каната после места его крепления должна быть не менее 6 его диаметров d. Цена опрессованных исполнений ниже, однако, в этом случае используются менее гибкие канаты, свитые из проволоки увеличенного диаметра. Плетёные стропы применяются для обвёртывания перемещаемого груза, они позволяют более плотно пригнать строп по нужной конфигурации.
Читать также: Хорошая недорогая автосигнализация с автозапуском
Стропы СКП с навивкой выпускаются грузоподъёмностью от 0,5 до 16 т, при длине L от 1 до 8 м. Плетёные стропы аналогичной конструкции изготавливаются для транспортирования грузов массой от 0,5 до 8 т, в том же диапазоне длин.
Маркировка канатных строп включает в себя обозначение каната и соединительного звена, а также длину и грузоподъёмность рассматриваемых приспособлений. Вся информация об устройстве наносится на маркировочную бирку, без наличия которой эксплуатация канатных строп не разрешается.
Маркировка каната состоит из его диаметра, обозначения механических характеристик материала (предела временного сопротивления в МПа), а также способа свивки. ГОСТ 3077 предусматривает и дополнительные обозначения, определяющие долговечность применения каната.
Сокращённая маркировка канатных строп включает в себя тип приспособления, его длину, грузоподъёмность, наименование предприятия-изготовителя, а также сведения о предыдущем испытании стропа (месяц и год). Например, обозначение 4СК-4,0/6000 определяет изделие как четырёхветвевой канатный строп с предельной нагрузкой 4 т и длиной 6000 мм.
Грузоподъемные операции в большинстве своем напрямую связаны с применением специальных промышленных изделий под названием стропа. Эти элементы для проведения операций по подъему/опусканию различных предметов производятся в четком соответствии с государственными стандартами и проходят соответствующую сертификацию на узкопрофильных предприятиях. О стропах, их разновидностях и правилах обозначения и пойдет речь в данной статье.
Маркировка и грузоподъемность цепных стропов
Прежде всего уделяется внимание применяемой маркировке и показателю грузоподъемности. Цепные стропы представлены классическим изделие, которое состоит из отдельных звеньев. Ключевым признаком можно назвать количество цепей
По нему выделяют следующие разновидности цепей:
Ключевым признаком можно назвать количество цепей. По нему выделяют следующие разновидности цепей:
- Стропы с одной ветвью маркируются 1СЦ. Они обходятся намного дешевле, но подобные стропы цепные не могут применяться для транспортировки тяжелых заготовок.
- Вариант исполнения с двумя ветвями более прочные. В этом случае маркировка или обозначение 2СЦ.
- Три ветви обозначаются 3СЦ.
- Вариант исполнения с четырьмя ветвями маркируется 4СЦ. За счет подобного сочетания отдельных звеньев можно обеспечить требуемую прочность.
- Выделяют в отдельную группу изделия с единичной цепной ветвью, которая может быть выполнена в разомкнутом и замкнутом типе, а также виде кольца. Маркировка в разомкнутой цепи ВЦ, в виде кольца УСЦ-К.
Наиболее сложные варианты исполнения выполнены в комбинированном виде. Они характеризуются более высокой прочностью.
Эксплуатация цепных строп может проводиться исключительно с учетом показателя грузоподъемности. Эта характеристика зависит от прочности отдельных частей применяемого изделия. При повышении прочности существенно увеличивается долговечность. На практике получили широкое распространение следующие варианты исполнения:
- Третий класс рассчитан на грузоподъемность не более 100 килограмм.
- Пятый класс может применяться для нагрузки не более 300 килограмм.
- Восьмой обладает показателем грузоподъемности 800 килограмм.
- Десятый класс рассчитан на нагрузку до 1200 килограмм.
- Двенадцатый характеризуется свойствами, которые позволяют транспортировать груз весом до 3150 килограмм.
Более высокий показатель становится причиной существенного повышения пластичности, за счет чего прочность снижается до на 10-15%. Эти и многие другие моменты учитываются в случае выбора наиболее подходящего изделия.
Внутри каждого класса также проводится классификация по минимальному показателю диаметра. Не стоит забывать о том, что ГОСТа для подобного изделия пока нет, нормативные требования указываются в РД 11-07-2007. При производстве также учитываются нижеприведенные моменты:
- Класс прочности.
- Условное наименование.
- Диапазон температуры, при котором может применяться цепь.
- Длина и некоторые другие моменты.
Сегодня цепные стропы комплектуются не только захватными крюками, но и концевыми ограничителями. Класс прочности зависит от типа применяемого материала при изготовлении и некоторых других моментов.
Грузоподъемные стропы: виды
Цепные
Представляют собой цепь из сваренных между собой стальных звеньев. Отличаются особой прочностью и удобством использования. В числе дополнительных преимуществ: способность перемещать грузы с острыми краями, а также быстрый ремонт и восстановление при образовании повреждений или разрывов. Цепные стропы могут эксплуатироваться при отрицательных температурах, в кислотной и щелочной среде, при наличии открытого огня. Единственный недостаток их – большой вес. Распространенными моделями являются:
- 1СЦ. Одноветвевая группа строп. Используется при любой температуре окружающей среды. Точный диапазон указан в паспорте товара.
- 2СЦ. Двухветвевые. Благодаря усилению способны перемещать особо тяжелые грузы: при критической нагрузке звенья растягиваются, но не рвутся.
- 3СЦ. Трехветвевые стропы, используются в строительстве и при такелажных работах. Некоторые модели позволяют корректировать длину каждой ветви в отдельности.
- 4СЦ. Четырехветвевые стропы применяется для подъема и перемещения грузов с нестандартной формой. Обеспечивают прочность захвата.
- УСЦ. Кольцевой или универсальный строп. Эксплуатируется в экстремальных температурных условиях, подходит для работы с трубами и грузами, имеющими острые края.
При маркировке стропов цепных указываются такие данные, как: грузоподъемность (измеряется в тоннах), длина (измеряется в миллиметрах), порядковый номер, дата изготовления и наименование производителя.
Канатные
Производятся из стальной проволоки: тонкие металлические нити сплетаются в стренги, что позволяет быстро обнаружить потертости и возможность разрыва. Эксплуатируются при диапазоне температур от -40 до +400 градусов по Цельсию. Характеристики прочности соответствуют ГОСТ. Чем больше длина и грузоподъемность, тем выше цена. Наиболее распространённые модификации:
- 1СК. Состоит из единственной канатной ветки, произведённой путем заплетки или опрессовки втулкой из алюминия.
- 2СК. Имеет в составе две ветви, часто применяется для такелажных работ на складах.
- 4СК. Состоит из 4 ветвей, закрепленных на одном прочном кольце. Ввиду прочности эксплуатируется при строительных работах, при подъеме тяжёлых грузов на производстве.
- СКК (УСК2). Кольцевая разновидность – крюк заводится под груз, огибает его по диаметру и зацепляется за свою ветвь.
- СКП (УСК1). Это обозначение стропы практически аналогично одноветвевому, но может не иметь крюка, а ветви сплетаются сразу в форме петли.
Текстильные ленточные
Более универсальны в отличие от описанных выше. При производстве данного вида строп используют прочные ленты из полиэстера. Особенности текстильных строп:
- Мягкие – не портят товар при подъеме и перемещении, не оставляют царапин.
- Грузоподъемность определяется по цвету ленты.
- Легко использовать при закреплении груза.
- Могут контактировать с водой.
Ленточные стропы используют для мягкого захвата и подъема груза, чтобы не испортить форму или не поцарапать упаковку. Выделяют следующие модификации:

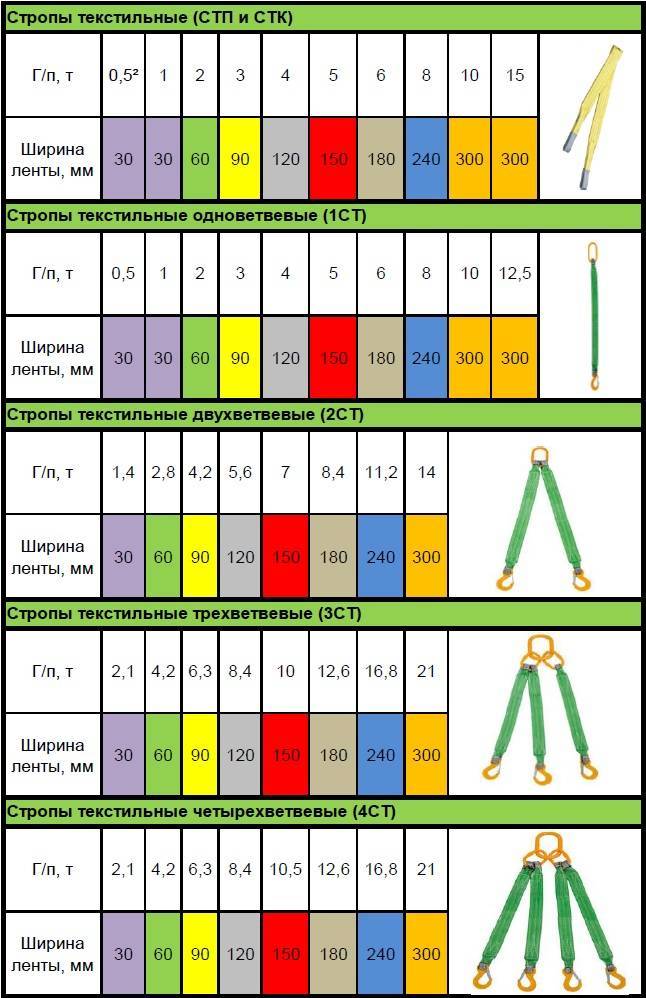

- 1СТ. Одноветвевой строп.
- 2СТ. Двухветвевой.
- 3СТ. Трехветвевой строп.
- 4СТ. Четырехветвевой.
- СТП. Петлевые одно- или многослойные.
- СТК. Кольцевая разновидность из одного слоя или с добавлением дополнительных (2СТК, 3СТК и т.д.).
Понять грузоподъемность текстильных строп можно как по маркировке на бирке, так и по их цвету:
- Фиолетовый – 1 тонна.
- Зеленые – не более 2 тонн.
- Желтые – до 3 тонн.
- Серые предназначены для грузов до 4 тонн.
- Красные – до 5 тонн.
- Коричневые – до 6 тонн.
- Синие – до 8 тонн.
- Оранжевые – 10 тонн и больше.
Для обеспечения выполнения задач разного плана достаточно приобрести 3-4 вида такелажных строп с высоким уровнем прочности и грузоподъемности. Для консультации по выбору строп и получению дополнительной информации о заказе, обращайтесь к менеджеру нашего магазина по телефона или оставив заявку на сайте.
ООО ПК «СКиТ» Нижний Новгород Владимир, Иваново, Кострома, Бор
Конструкция и гост
Канатные стропы имеют простую конструкцию: это стальной канат, который на обоих концах имеет петли для надёжного присоединения со смежными деталями – звеньями или крановыми крюками. На конце таких петель предусматриваются стальные коуши — округлые, треугольные или каплеподобные оправки. Сечение коуша имеет форму жёлоба. При этом уменьшается фрикционный износ канатов, и более равномерно распределяются нагрузки, действующие на стропы. Коуши производят из низкоуглеродистых конструкционных сталей типа Сталь 15 по ГОСТ 1050, и после штамповки подвергают цементации.
Конструктивно различают ветвевые и петлевые канатные стропы. В первом случае стропы включают в себя несколько отдельных ветвей, которые соединяются между собой звеньями из конструкционной стали и заканчиваются крюком. Петлевые стропы не оснащаются крюками, и предназначены для фиксации поднимаемого груза путём его обвязки по контуру. Такие звенья используются для последующего навешивания канатного стропа на крюк мостового крана или кран-балки.
Технические требования к производству и эксплуатации канатных стропов регламентируются ГОСТ 25573 и РД 10-33-93.
Стальной канат стропа – наиболее ответственная его часть, которая определяет эксплуатационную долговечность и грузоподъёмность приспособления. Для изготовления канатов применяется тянутая проволока из высокоуглеродистых сталей по ГОСТ 1050 марок от стали 60 и выше. В зависимости от требующейся грузоподъёмности, диаметр проволоки принимается в пределах 0,8…2,0 мм. Собственно канат получается сплетением нескольких проволок относительно сердечника в одну или несколько прядей. Свивка – преимущественно двойная, крестовидная. ГОСТ 25573 предусматривает использование для этих целей обычной проволоки, между слоями которой обязательно нанесение специальной канатной смазки. Если канат изготавливается из оцинкованной проволоки, то необходимости в такой смазке нет.
Сердечник канатного стропа выполняется из прочного пористого материала — пеньки, который обладает способностью впитывать смазку и одновременно придаёт изделиям достаточную эластичность. Это позволяет в нерабочем состоянии легко укладывать канатные стропы в бухты. Одновременно пеньковый сердечник придаёт стропам необходимую устойчивость, предотвращая поперечную деформацию прядей от рабочей растягивающей нагрузки. Гораздо реже, при необходимости постоянной транспортировки огнеопасных грузов, в канатных стропах используют сердечники из асбеста. Если температура транспортируемого груза превышает 400ºС, то сердечник изготавливается стальным.
Выбор типоразмера канатного стропа выполняют по его предельной грузоподъёмности, учитывая, что нормативный коэффициент запаса по нагрузке, согласно РД 10-33-93, не может быть менее 6.
Виды и классификация
Текстильная стропа состоит из двух петель и ленты – свободного отрезка материала между петлями. Длина лент определяет технологические возможности строповки груза. Практическое применение нашли два вида текстильных строп – петлевые и кольцевые. Технологически они различаются разным способом присоединения петлевой части к ленточной.
Петлевые стропы (обозначаются СТП) могут изготавливаться тремя способами:
Сквозным прошиванием ленты своей изнаночной стороной без предварительного скручивания. Формирования петли путём скручивания концевой ленточной части в кольцо Мёбиуса, в результате чего ширина петли уменьшается, а её жёсткость возрастает. Складыванием ленточной части вдвое, что соответственно увеличивает прочность петли, но сопровождается повышенным расходом материала.
Поскольку петли воспринимают на себя всю нагрузку, а также непосредственно контактируют с крановым крюком, то сдвоенная петля будет обладать наибольшей долговечностью, а плоская – наименьшей.
Текстильные кольцевые стропы (обозначаются СТК) имеют овальное поперечное сечение, и отличаются повышенной жёсткостью. Однако их прилегание к поверхности груза хуже, чем у ленточных строп. Такие стропы применяются для фиксирования длинномерных грузов. Их цена превышает цену ленточных строп на 10…20%. Для более мягкого охвата кольцевые стропы производятся круглопрядными, и маркируются обозначением СТКК.
Текстильные стропы часто комплектуются овальными стальными кольцами, которые при помощи соединительных скоб навешивают стропы на крюк крана. Применение таких колец снижает износ петли. Для изготовления колец используют строительные среднеуглеродистые стали марок 30ГС или 40Г2, которые подвергаются закалке. В зависимости от количества таких колец различают одно- и многоветвевые стропы. Грузоподъёмность последних при той же ширине, толщине и способе присоединения концов всегда выше. Кроме того, многоветвевые текстильные стропы более равномерно распределяют нагрузку по контактной поверхности крюка, и способствуют более надёжной фиксации кольца в зеве крюка.
Классификацию текстильных строп выполняют не только по их исполнению, но и по допускаемой грузоподъёмности. В частности, одноветвевые текстильные стропы выпускаются в диапазоне ширины от 30 до 3000 мм, при длине от 0,8 до 3 м. Они позволяют безопасно фиксировать грузы массой от 500 кг до 20 тонн. Допускаемая высота прогиба таких строп в нагруженном состоянии не должна быть менее 2 м, поскольку в этом случае угол охвата груза выходит за безопасные пределы (допускается не более 120º). Количество ветвей указывается в маркировке стропы: например обозначение 1СТК указывает на одноветвевую кольцевую текстильную стропу, 4СТП – на четырёхветвевую ленточную и т. д. С увеличением количества ветвей длина стропы уменьшается, что связано с улучшением условий охвата крюка одновременно несколькими кольцами.
Текстильные стропы классифицируются также и по количеству слоёв ленты: при повышенных нагрузках они могут быть двух- и даже трёхслойными. В результате допускаемая нагрузка может быть увеличена на 40…50%.
Важным элементом маркировки текстильных строп является их цвет. Он указывает на предельную грузоподъёмность приспособления:
- Фиолетовый – грузоподъёмность не более 1000 кг;
- Зелёный — грузоподъёмность не более 2000 кг;
- Жёлтый — грузоподъёмность не более 3000 кг;
- Серый — грузоподъёмность не более 4000 кг;
- Красный — грузоподъёмность не более 5000 кг;
- Коричневый — грузоподъёмность не более 6000 кг;
- Синий — грузоподъёмность не более 8000 кг;
- Оранжевый — грузоподъёмность более 10000 кг.
https://youtube.com/watch?v=4glszb6CJRU%3F
Хотите знать всё про цепные стропы?
