Токарно-винторезный станок 1Н65

Коробки переключения скоростей и передач

Коробка скоростей предназначается для избирания промежутка вращения шпинделя. Она включает 3 элемента:

1. Электрический двигатель.
2. Ряд зубчатых колес.
3. Механизм передач.

Общее число скоростей для шпинделя – 24. Выбор 12 из них оператор станка делает прямо через муфту, а еще 12 – через шестерни перебора. Управляется станок мастером с использованием 3 рукояток для:

• переключения шестеренок;
• изменения вращательного хода винта (в процессе создания резьбы);
• запуска перебора и муфты.

Коробка передач передает движение от коробки скоростей в коробку подач и служит для настройки подач на вид нарезаемой резьбы.

Кинематическая схема токарно-винторезного станка 1К62

Кинематическая схема токарно-винторезного станка 1к62

Условные обозначения

Мф6 — обгонная муфта для выключения цепи подач от электродвигателя М2 при быстром перемещении суппорта;

Мф7 — предохранительная муфта, пробуксовывающая при перегрузке механизма подач;

Мф8, Мф9 — муфты для включения подачи суппорта влево или вправо;

z — число зубьев ступенчатого конуса (блок Б10, z = 26, 28, 32, 36, 40, 44, 48), с накидной шестерней z=36;

u₂ — передаточные отношения передачи от вала XII валу XIV, которая переключается блоками Б11 и Б12;

Б1..Б — блоки зубчатых колес;

a/b·c/d — сменные зубчатые колеса гитары (приклона);

Р — шаг резьбы в мм.

Винторезная кинематическая цепь токарно-винторезного станка 1к62

При нарезании всех видов резьб на станке продольное перемещение суппорта осуществляется уже ходовым винтом XV. Для этого включается муфта Мф5, а шестерня z=10 выводится из зацепления с зубчатой рейкой. Подача суппорта производится при включении гайки ходового винта XV.

Нарезание метрических резьб

Настройка механизма подач для нарезания этой резьбы производится путем установки блоков гитары Б8 и Б9 так, чтобы передача осуществлялась через колеса с передаточным отношением u_VIII-IX = (42/95)·(95/50) включением муфт Мф2, Мф3 и Мф5. Блок Б10 становится в этом случае ведущим.

Уравнение баланса винторезной цепи запишется так:

Подставляя семь значений z (26, 28, 32, 36, 40, 44, 48) и четыре значения u₂ (1/8; 1/4; 1/2; 1), можно получить 28 значений шагов резьбы в пределах от Р = 26/4 · 1/8 = 0,8125 до P₂₈ = 48/4 = 12 мм. Из 28 только 19 значений шагов совпадают с применяемыми метрическими резьбами.

Нарезание модульных резьб

Настройка механизма подач для нарезания модульных резьб производится так же, как для нарезания метрических, только блоки гитары Б8 и Б9 устанавливаются так, чтобы передача осуществлялась через колеса с передаточным отношением u’_VIII-IX = (64/95) · (95/97), при этом получаемый шаг резьбы изменяется в число раз, равное (64/95 · 95/97) : (42/95 · 95/50) = 64/97 · 50/42 = 3200 / 4074 = 0,78552. Поэтому получаемый шаг модульной резьбы P’ = 0,78552 · zu₂/4, а модуль m = P/ /π = 0,78552 / 3,14 · zu₂/4 = 1/4 · zu₂/4.

Нарезание дюймовых резьб

Настройка механизма подач для нарезания этих резьб производится так же, как и на метрические, но при этом включается только муфта Мф5, а все остальные выключаются. В результате этого блок Б10 зубчатых колес становится ведомым.

Уравнение баланса кинематической цепи в этом случае запишется так:

Дюймовые резьбы характеризуются не шагом, а числом ниток К на один дюйм длины резьбы. Число ниток находят из формулы:

Подставляя в формулу семь значений z и четыре значения u₂, получают 28 различных значений К, из которых 20 стандартных значений.

Нарезание питчевых резьб

При нарезании питчевых резьб пользуются такой же кинематической цепью, как и при нарезании дюймовых резьб, только на гитару вместо колес 42/95 · 95/50 устанавливают сменные зубчатые колеса 64/95 · 95/97. При этом полученный шаг резьбы изменяется в 0,78552 раза и равен Р = 0,78552 · 16 · 25,4 (u₂/z), а К = z/0,78552 · 16.

Известно, что между питчем Dp и числом ниток К на один дюйм существует соотношение Dр = Кπ. Поэтому Dp = Кπ = πz / 0,78552 · 16u₂ = 4z/16u₂ = z/4u₂.

Нарезание резьбы с увеличенным шагом

Все кинематические цепи, написанные ранее, относились к резьбам с нормальным шагом.

Для получения увеличенного шага резьбы шестерня z=46 блока Б6 вводится в зацепление с шестерней z=45 вала III. В этом случае передача от вала VI на вал VII осуществляется через валы V, IV и III со следующими передаточными отношениями:

а) при частоте вращения шпинделя в диапазоне n = 12,5..40 об/мин (u перебора = 1/16)

б) при частоте вращения шпинделя в диапазоне n = 50..160 об/мин (u перебора = 1/4)

В результате получаемый шаг метрических и модульных резьб увеличивается в 8 или 32 раза, а число ниток на один дюйм и питч уменьшается в то же число раз.

При нарезании резьб с увеличенным шагом более высокой частотой вращения шпинделя чем 160 об/мин не пользуются.

Нарезание точных резьб

При нарезании этих резьб включаются муфты Мф2, Мф4, Мф5. В этом случае передача осуществляется от шпинделя через сменные шестерни гитары u_VIII-IX = a/b·c/d на вал IX и далее напрямую на ходовой винт XV.

Уравнение баланса винторезной кинематической цепи в этом случае запишется так:

Из уравнения получаем формулы для подбора чисел зубьев сменных колес гитары:

для метрической резьбы: a/b·c/d = P/12;

для модульной резьбы Р=πт получаем a/b·c/d = πт/12 = 11m/42;

для дюймовой резьбы P=25,4 /К получаем a/b·c/d = 25,4/12К = 127/60К;

для питчевой резьбы P=25,4π /Dp получаем a/b·c/d = 25,4π/12Dp = 127·11 / 30·7Dp.

Комплект сменных зубчатых колес, нужных для нарезания точных резьб, поставляется к станку 1К62 по особому заказу.

1М63

Предлагаем токарно-винторезные станки 1М63:

Рязанский Станкоремонтный Завод предлагает токарно-винторезные станки 1М63 как новые так и после капитального ремонта. Выполним капитальный ремонт и модернизацию Вашего оборудования. Станки 1М63 в наличии в обменном фонде.

Внимание: Спецпредложение на станок 1М63 РМЦ 8000 после капитального ремонта

1М63-8000, капитальный ремонт 2020 г. Заводская гарантия — 1 год. Соответсвие всем нормам точности нового станка. Примеры работ: Капитальный ремонт РТ2511-8000 Капитальный ремонт станка 1М63-8000 Капитальный ремонт станка 1М63-3000 Капитальный ремонт станка 1М63МФ1 Капитальный ремонт станка РТ2503 Капитальный ремонт станка 1М63-3000 Основные характеристики станка 1М63:

• жесткость, устойчивость к вибрациям и температурная стабильность конструкции, позволяющие добиваться нужной точности обработки;
• наличие двух призматических направляющих станины в сочетании с повышенной надежностью других узлов, за счет чего обеспечивается длительный срок эксплуатации оборудования с сохранением изначальной точности;
• увеличенная в 1,3 раза частота обратного вращения шпинделя в сравнении с прямым, что позволяет сократить время обработки резьбы;
• высокая жесткость кинематической цепи коробки передач, наличие двух электромагнитных муфт для дистанционной перемены передач без остановки оборудования.

Токарные станки 1М63, несмотря на то, что разработаны они достаточно давно (этим объясняется во многом низкая цена устройств), успешно продают и покупают для оснащения современных предприятий. Их надежность во многом обеспечивается тем, что каждое силовое зубчатое колесо кинематической цепи выполняется из легированной стали, закаляется и шлифуется. Доступная цена станков 1М63 и их возраст не сказываются на снижении безопасности. Напротив, характеристики этой модели металлообрабатывающего оборудования с точки зрения безопасной работы впечатляют. Так, схема станка 1М63 предполагает наличие электрических и механических блокировок, а также ограждение зоны резания и патрона.

При продаже металлорежущего оборудования наш завод комплектует его всей необходимой документацией. В том числе, поставляется паспорт станка 1М63, который является основным техническим документом и содержит наиболее важные сведения о конструкции, кинематике и динамических характеристиках оборудования.

Стандартное оборудование

• люнет неподвижный (ø 20 ÷ 350 мм)
• люнет подвижный (ø 20 ÷ 150 мм)
• патрон трехкулачковый ø 400 мм

Дополнительное оборудование

• патрон четырехкулачковый ø 500 мм
• люнет неподвижный (ø 200 ÷ 410 мм, ø 40 ÷ 215 мм)
• резьбоуказатель
• линейка конусная
• резцедержатель с быстросъемными блоками

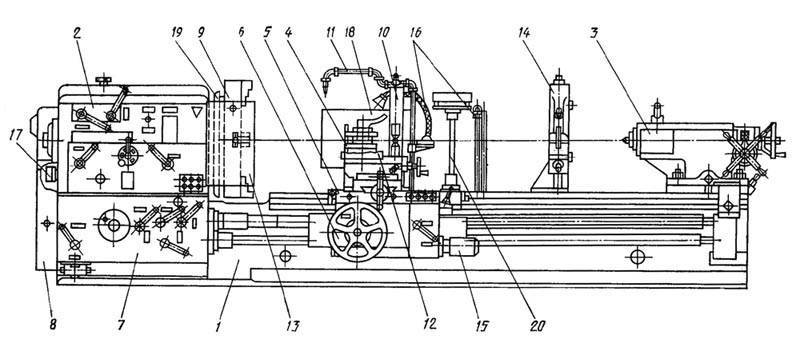

Конструктивные особенности станка

Станок ДИП-500 имеет обычную конструкцию для станков своего класса. Она устойчива к вибрациям и большим нагрузкам. Детали выполнены из чугуна.

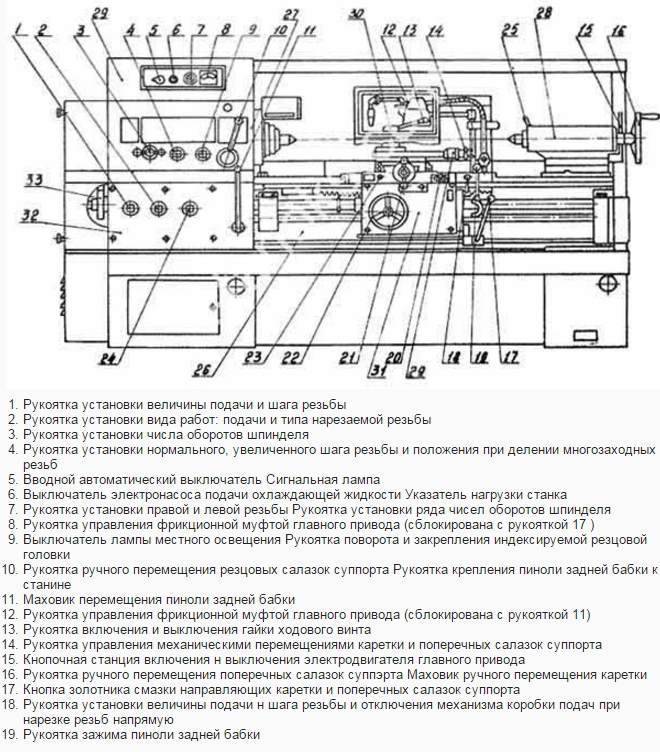

Расположение органов управления

На передней панели находятся органы управления – пять рукояток, над которыми помещена специальная табличка с описанием положений рукояток и их режимов.

Они управляют включением и выключением двигателя, устанавливают шаг и направление резьбы, регулируют скорость вращения.

Передняя бабка

Служит для закрепления детали, придания ей вращения, с ее помощью регулируются все параметры обработки. Передняя бабка расположена слева от токаря.

Суппорт

Суппорт движется по станине между бабками и подает резец к детали, определяя скорость и шаг резьбы. Он может работать в двух режимах: ручном и механическом.

Фартук

Служит для перемещения каретки. Может работать как механически, так и вручную. На фартуке имеется еще один пусковой механизм, который также может включать станок, изменять вращение детали.

Передняя крышка фартука снимается, внутри него находится обгонная муфта.

Коробка подач

Коробка находится на передней бабке, она отвечает за управление передаточным механизмом. С ее помощью можно включить валы движения, установить параметры резьбы. Она обеспечивает нарезку метрической, дюймовой и модульной резьбы.

Задняя бабка

Находится справа от рабочего. Может перемещаться по станине посредством вращения рукоятки и редуктора. На ней крепятся инструменты для резьбы, изготовления отверстий, точно фиксируются детали.

1В61 станок токарно-винторезный универсальный. Назначение, область применения

Универсальный токарно-винторезный станок 1В61 производился в семидесятые годы прошлого века и является переходной моделью между моделями станков 1Б61 (начало производства 1958 год) и 1М61

Токарный станок 1В61 предназначен для токарной обработки наружных (диаметром до 320 мм) и внутренних поверхностей деталей (длиной до 710 мм) со ступенчатым и криволинейным профилем в осевом сечении.

Станок 1В61 позволяет производить следующие виды токарных работ:

• Проточку и расточку цилиндрических и конических поверхностей
• Подрезку торцов
• Отрезку
• Нарезание метрических резьб, дюймовой
• Сверление и ряд других работ

Принцип работы и особенности конструкции станка 1В61

Коробка скоростей станка 1В61 имеет две электромуфты для переключения передач и тормозную электромуфту на конце первичного вала в коробке скоростей, масляный насос обеспечивает смазку подшипников передней бабки.

Токарно-винторезный станок 1В61 предназначен для выполнения различных токарных работ в центрах или патроне, а также для нарезания метрической и дюймовой резьб в механических цехах в условиях мелкосерийного и единичного производства.

Станок используют в передвижных мастерских, в механических цехах машиностроительных и инструментальных заводов.

Изменение скорости вращения производится переключением шестерен как вручную, так и с помощью электромуфт. Для торможения шпинделя также служит тормозная электромуфта на конце первичного вала в коробке скоростей.

Фланцевый конец шпинделя выполнен по ГОСТ 12593 (DIN 55027, ИСО 702-3-75) под поворотную шайбу, с центрирующим коротким конусом 1:4 (7°7′30″), номинальный диаметр конуса D = 106,375 мм. Условный размер конца шпинделя — 6. Внутренний (инструментальный) конус шпинделя — Морзе 5. Диаметр отверстия шпинделя 35 мм. Стандартный диаметр токарного патрона 200, 250 мм.

Класс точности станка Н.

Обозначение токарного станка

1 — токарный станок (номер группы по классификации ЭНИМС)

В

– поколение станка (А, Б, В, Д, К, Л, М)

6

– номер подгруппы (1, 2, 3, 4, 5, 6, 7, 8, 9) по классификации ЭНИМС (6 — токарно-винторезный)

1

– высота центров над станиной 170 мм

Буквы в конце обозначения модели:

Г

– станок с выемкой в станине

К

– станок с опировальным устройством

П

– точность станка — (н, п, в, а, с) по ГОСТ 8-82 (П — повышенная точность)

Ф1

– станок с устройством цифровой индикации УЦИ и преднабором координат

Ф2

– станок с позиционной системой числового управления ЧПУ

Ф3

– станок с контурной (непрерывной) системой ЧПУ

Принцип работы насоса секционного горизонтального ЦНС 60-165

Работа насоса основана на взаимодействии лопаток вращающегося рабочего колеса и перекачиваемой жидкости.

Вращаясь, рабочее колесо сообщает круговое движение жидкости, находящейся между лопатками. Вследствие возникающей центробежной силы жидкость от центра колеса перемещается к внешнему выходу, а освободившееся пространство вновь заполняется жидкостью, поступающей из всасывающей трубы под действием создаваемого разрежения.

Выйдя из рабочего колеса первой секции, жидкость поступает в каналы направляющего аппарата и затем во второе рабочее колесо с давлением, созданным в первой секции, откуда — в третье рабочее колесо с увеличенным давлением, созданным во второй секции и т.д.

Вышедшая из последнего рабочего колеса жидкость через направляющий аппарат поступает в крышку нагнетания и из нее в нагнетательный трубопровод.

Во время работы насоса, вследствие давления воды на неравные по площади боковые поверхности рабочих колес, возникает осевое усилие, которое стремится сместить ротор насоса в сторону всасывания.

Для уравновешивания осевого усилия в насосе предусмотрено разгрузочное устройство, состоящее из диска разгрузки, кольца и втулки разгрузки и дистанционной втулки.

Жидкость из последней ступени проходит через кольцевой зазор между втулкой разгрузки и дистанционной втулкой и давит на диск разгрузки с усилием, равным сумме усилий, действующих на рабочие колеса, но направленным в сторону нагнетания. Ротор насоса оказывается уравновешенным, равенство усилий устанавливается автоматически.

Выходящая из разгрузочной камеры жидкость охлаждает сальник со стороны нагнетания.

Сальник со стороны всасывания омывается жидкостью, поступающей под давлением из всасывающего трубопровода. Жидкость, проходя по рубашке вала через сальниковую набивку, предупреждает засасывание воздуха в насос и одновременно охлаждает сальник. Большая часть жидкости проходит через зазор между рубашкой вала и втулкой гидрозатвора в полость всасывания, часть проходит между рубашкой вала и сальником со стороны всасывания, охлаждая его, остальная часть выходит наружу через штуцер.

Затяжка сальника должна обеспечивать возможность просачивания перекачиваемой жидкости между валом и сальниковой набивкой наружу в количестве 5-15 л/ч. Меньшее количество свидетельствует об излишнем затягивании сальника, что увеличивает потери на трение и ускоряет износ рубашки вала и гайки ротора.

Ротор насоса приводится во вращение электродвигателем, присоединенным к насосу через упругую втулочно-пальцевую муфту, состоящую из двух полумуфт (насоса и электродвигателя) и пальцев с резиновыми втулками.

Направление вращения ротора насоса по часовой стрелке, если смотреть со стороны электродвигателя.

Насос и электродвигатель устанавливаются на общей фундаментной плите так, чтобы между полумуфтами оставался зазор 10 мм при роторе насоса, сдвинутом до отказа в сторону всасывания.

Перед эксплуатацией электродвигатель агрегата должен быть заземлен.

Насос ЦНС имеет возможность самовсасывания. Данное условие достигается за счет установки внутри насоса клапана.

В составе насосного агрегата ЦНС, как правило, на насос устанавливают общепромышленные асинхронные электродвигатели. Чаще всего для этих целей применяется применяется трехфазный асинхронный двигатель с коротко замкнутым ротором.

Насосы изготавливаются как с сальниковыми, так и с торцовыми уплотнениями. Утечки через торцовые уплотнения — согласно технической документации на торцовые уплотнения.

Опорные кронштейны насоса выполнены из чугуна, материал проточной части насосов ЦНС СЧ-20, Сталь 35Л, вал сталь 40х, направляющий аппарат, кольцо и корпус направляющего аппарата, втулка сальника — из прессматериала АГ-4В . Уплотнение вала насоса осуществляется с помощью — сальниковой набивки сечением 10 мм.

Насосы ЦНС стабильно и долговечно работают с подпором 2-6 м. При отсутствии подпора на входе, кавитация быстро разрушает эти быстроходные насосы. При установке их для перекачивания воды с температурой более 45°С необходимо повышать подпор на входе в насос.

Рис. Графические Характеристики насосов ЦНС 60-165

испытанных в воде, плотностью 997 кг/м куб

при частоте вращения 2950 об/мин

Технические характеристики токарного станка 165

Наименование параметра	ДИП-500(1д65)	165	1м65	1н65
Основные параметры
Класс точности по ГОСТ 8-82	Н	Н	Н, П	Н, П
Наибольший диаметр обрабатываемой заготовки над станиной, мм	1000	1000	1000	1000
Наибольший диаметр обрабатываемой заготовки над суппортом, мм	620	600	600	650
Наибольшая длина заготовки (РМЦ), мм	5000	2800, 5000	3000, 5000, 8000	1000, 3000, 5000
Высота устанавливаемого резца, мм		45 х 45		50
Наибольшая масса заготовки в центрах, кг		5000	5000	5000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	100	85	85	128
Наибольший диаметр зажимаемого прутка, мм		80	80	120
Наибольший крутящий момент на шпинделе, кН/м				9,5
Число ступеней частот прямого вращения шпинделя	12	24	24	24
Частота прямого вращения шпинделя, об/мин	4,25..192	5…500	5…500	5…500
Размер внутреннего конуса в шпинделе	КМ 6	100, 1:20	100, 1:20	100, 1:20
Конец шпинделя по ГОСТ 12595-72		1-15М	1-15М	2-15М
Диаметр стандартного патрона, мм				1000
Торможение шпинделя	есть	есть	есть	есть
Подачи
Наибольшее продольное перемещение суппорта РМЦ=3000, мм		2520	2710	700, 2700, 4500
Наибольшее поперечное перемещение суппорта, мм		600	600	600
Цена деления лимба при продольном перемещении, мм	нет	0,1	0,1	0,1
Цена деления лимба при поперечном перемещении, мм	0,05	0,05	0,05	0,05
Наибольшее продольное перемещение на оборот лимба, мм	10	50	50	50
Наибольшее поперечное перемещение на оборот лимба, мм	12	6	6	6
Число ступеней продольных подач		32	32	40
Пределы продольных подач, мм/об	0,225..3,15	0,20..3,05	0,20..3,05	0,05..3,05
Пределы поперечных подач, мм/об	0,114..1,6	0,07..1,04	0,07..1,04	0,017..1,04
Наибольшее продольное усилие резания Pz, кН		12	12	41
Наибольшее поперечное усилие резания Pх, кН		780	780
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	2,16	3	3
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	0,735	1	1
Количество нарезаемых резьб метрических	22			44
Пределы шагов нарезаемых резьб метрических, мм	1..14	1…120	1…120	1…120
Количество нарезаемых резьб дюймовых	36			31
Пределы шагов нарезаемых резьб дюймовых	2..28	28…¼	28…¼	28…¼
Количество нарезаемых резьб модульных	13			37
Пределы шагов нарезаемых резьб модульных	0,25..3,5	0,5…30	1…120	0,5…30
Количество нарезаемых резьб питчевых	нет	нет	нет	нет
Выключающие упоры продольные	нет	нет
Выключающие упоры поперечные	нет	нет
Резцовые салазки (верхний суппорт)
Наибольшее перемещение резцовых салазок, мм		240	240	240
Цена деления лимба перемещения резцовых салазок, мм	0,05	0,05	0,05	0,05
Число ступеней подач				40
Пределы продольных подач, мм/об				0,017..1,04
Скорость быстрых перемещений, мм/мин				1
Наибольший угол поворота, град				±90°
Цена одного деления угла поворота, град				1°
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79	Морзе 6	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм		300	300	300
Наибольшее перемещение пиноли с установленным инструментом, мм			280
Диаметр пиноли, мм	120
Наибольшее перемещение пиноли в поперечном направлении, мм	±30			±15
Электрооборудование
Количество электродвигателей на станке	1	3	4	3
Электродвигатель главного привода, кВт	17	22	22	22
Электродвигатель быстрого хода суппорта, кВт	нет	1,5	1,5	1,5
Привод насоса смазки	Встроен		С12-54
Насос охлаждения (помпа)		ПА-22	ПА-22	0,12
Суммарная мощность всех электродвигателей, кВт				23,62
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=2800,3000, мм	8000 х 1700 х 1620	5825 х 2100 х 1760	6140 х 2200 х 1760	6140 х 2200 х 1770
Масса станка РМЦ=3000, кг	11500	12500	12800	12800

Список литературы:

Универсальный токарно-винторезный станок 165. Руководство по обслуживанию и уходу, Рязань, 1970

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Описание

Станок ДИП-500 — это оборудование токарной группы, являющийся универсальным, его возможно использовать в различных сферах промышленности для токарных операций для изготовления продукции. С его помощью существует возможность выполнять вышеизложенные работы с нормальной точностью (Н) и высокой производительностью. За все время эксплуатации станок зарекомендовал себя высокой надежностью благодаря качеству изготовления и простотой в обслуживании, а также не требовал к себе высокого внимания, особых условий при эксплуатации.

Главным движением — движением резания в этом станке является вращение заготовки, которая обрабатывается в патроне или центрах. Вспомогательное движение — движение подачи, при помощи которого осуществляется передвижение режущего инструмента.

Режущим инструментом для данного типа оборудования являются токарные резцы различных типов с пластинами из твердых сплавов и быстрорежущих материалов, а также сверла, развертки, зенковки, зенкера и разный резьбонарезной инструмент и приспособления.

В паспорте данного станка имеется практическая информация по техническим характеристикам и обслуживанию, благодаря которой он имел некоторые преимущества при работе, а именно существует возможность:

• выполнять режущие операции на высоких скоростях;
• точить длинные и короткие конуса благодаря механическому перемещению суппорта;
• достигать показателя шероховатости поверхности Ra = 1,6;
• изменять обороты шпиндельного вала переключением рукояток коробки скоростей;
• регулировать величину подачи с широком диапазоне;
• выполнять нарезку стандартных резьб;
• с помощью маховичков можно выдвинуть пиноль и передвинуть заднюю бабку;
• применяя метод смены зубчатых колес настраивать величины шагов нарезаемых резьб и перемещения суппорта;
• отдельным электродвигателем суппорта перемещать его в поперечном и продольном направлениях в ускоренном режиме.

Основные технические характеристики

Конструкция ДИП-500

Основными конструктивными элементами станков токарной группы являются: станина, передняя и задняя бабки.

Как и у всех станков токарной группы, так и у ДИП-500 главным конструктивным элементом является станина, к ней присоединяются передняя и задняя бабка, суппорт, а уже к ним все остальные конструктивные элементы.

Станина изготавливается цельнолитая из чугуна, вверху у нее расположены салазки для продольного передвижения суппорта, а в середине расположены под наклоном от рабочего места лючки для ухода стружки и смазывающая охлаждающей жидкости.

Передняя бабка расположена слева, устанавливается она с помощью штифтов и закрепляется болтами. В ней находятся: шпиндельный вал, коробка переключения скоростей, коробка переключения подач, система смазки с масляным насосом и электрощит управления. Внизу располагаются: циркуляционный электронасос с емкостью для смазывающей охлаждающей жидкости и механизм главного привода с электродвигателем.

Задняя бабка расположена справа, она передвигается по направляющим на станине при помощи редуктора, который приводится в движение вращением его маховичка. В пиноль встроили вращающийся вал, которая перемещается так же методом вращения маховичка.

Особенности конструкции

Любой станок включает в себя некоторые типовые компоненты. Они определяют, какой функциональностью обладает та или иная разновидность оборудования.

Станина

Станина выполняет роль несущего элемента. Остальные детали крепятся к этой части. Конструктивно данная часть выглядит как две стенки, которые соединяются друг с другом. Жёсткость в определённой степени ей придают поперечные элементы, организующие соединение. Станок снабжается отдельными частями, двигающимися по станине.

Для решения данного вопроса и предусмотрены специальные направляющие.

• Сечение в форме призмы есть у трёх из направляющих.
• Одна деталь – плоская.

Бабка передняя

Передняя бабка нужна для одновременного выполнения двух функций:

1. Заготовка полностью поддерживается, пока идёт обработка.
2. Чтобы деталь определённым образом вращалась.

Лицевая часть данного оборудования также вмещает рукоятки, отвечающие за управление скоростями. Благодаря этому шпиндель может вращаться с определённой частотой.

Рядом с рукояткой обычно располагают специальную схему. Её достаточно изучить один раз, чтобы понять, когда и какая деталь включается.

Бабка впереди вмещает в себя скоростную коробку, дополненную вращательным шпиндельным узлом. Внутри этой части конструкции можно использовать специальные подшипники для качения или скольжения. На конце шпинделя фиксируют патрон устройства, в процессе обязательно используется соединение с резьбами. Данный узел способствует тому, что деталь вращается определённым образом, пока идёт обработка.

Для перемещения каретки у станка применяются направляющие станины, у которых сечение призматическое. Эта деталь должна соблюдать некоторые свойства вроде точности, прямолинейности. Пренебрежение подобными условиями не позволит получить качественную работу в итоге.

Бабка задняя

В станках помещаются задние бабки, выпускаемые в разных вариантах. Она тоже необходима для решения нескольких задач:

• Фиксировать детали со значительной длиной.
• Закрепить различные инструменты вроде метчиков, свёрл, развёрток далее.

Бабка спереди фиксирует дополнительный центр, в передней части. Бывает вращающейся, либо неподвижной.

Если детали надо обрабатывать быстро – актуально решение с вращающимся задним центром. То же касается снятия стружки со значительным сечением. Такие обстоятельства приводят к следующему виду конструкции задних бабок:

1. В отверстии пиноли помещаются два подшипника.
2. Один из них – передний упорный, а второй – задний радиальный.
3. Имеется втулка. У неё внутренняя часть растачивается под конус.

Технические характеристики токарного станка 1Н65

Наименование параметра	ДИП-500(1д65)	165	1м65	1н65
Основные параметры
Класс точности по ГОСТ 8-82	Н	Н	Н, П	Н, П
Наибольший диаметр обрабатываемой заготовки над станиной, мм	1000	1000	1000	1000
Наибольший диаметр обрабатываемой заготовки над суппортом, мм	620	600	600	650
Наибольшая длина заготовки (РМЦ), мм	5000	2800, 5000	3000, 5000, 8000	1000, 3000, 5000
Высота устанавливаемого резца, мм		45 х 45		50
Наибольшая масса заготовки в центрах, кг		5000	5000	5000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	100	85	85	128
Наибольший диаметр зажимаемого прутка, мм		80	80	120
Наибольший крутящий момент на шпинделе, кН/м				9,5
Число ступеней частот прямого вращения шпинделя	12	24	24	24
Частота прямого вращения шпинделя, об/мин	4,25..192	5…500	5…500	5…500
Размер внутреннего конуса в шпинделе	КМ 6	100, 1:20	100, 1:20	100, 1:20
Конец шпинделя по ГОСТ 12595-72		1-15М	1-15М	2-15М
Диаметр стандартного патрона, мм				1000
Торможение шпинделя	есть	есть	есть	есть
Подачи
Наибольшее продольное перемещение суппорта РМЦ=3000, мм		2520	2710	700, 2700, 4500
Наибольшее поперечное перемещение суппорта, мм		600	600	600
Цена деления лимба при продольном перемещении, мм	нет	0,1	0,1	0,1
Цена деления лимба при поперечном перемещении, мм	0,05	0,05	0,05	0,05
Наибольшее продольное перемещение на оборот лимба, мм	10	50	50	50
Наибольшее поперечное перемещение на оборот лимба, мм	12	6	6	6
Число ступеней продольных подач		32	32	40
Пределы продольных подач, мм/об	0,225..3,15	0,20..3,05	0,20..3,05	0,05..3,05
Пределы поперечных подач, мм/об	0,114..1,6	0,07..1,04	0,07..1,04	0,017..1,04
Наибольшее продольное усилие резания Pz, кН		12	12	41
Наибольшее поперечное усилие резания Pх, кН		780	780
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	2,16	3	3
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	0,735	1	1
Количество нарезаемых резьб метрических	22			44
Пределы шагов нарезаемых резьб метрических, мм	1..14	1…120	1…120	1…120
Количество нарезаемых резьб дюймовых	36			31
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм	2..28	28…¼	28…¼	28…¼
Количество нарезаемых резьб модульных	13			37
Пределы шагов нарезаемых резьб модульных, модуль	0,25..3,5	0,5…30	1…120	0,5…30
Количество нарезаемых резьб питчевых	нет	нет	нет	нет
Выключающие упоры продольные	нет	нет
Выключающие упоры поперечные	нет	нет
Резцовые салазки (верхний суппорт)
Наибольшее перемещение резцовых салазок, мм		240	240	240
Цена деления лимба перемещения резцовых салазок, мм	0,05	0,05	0,05	0,05
Число ступеней подач				40
Пределы продольных подач, мм/об				0,017..1,04
Скорость быстрых перемещений, мм/мин				1
Наибольший угол поворота, град				±90°
Цена одного деления угла поворота, град				1°
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79	Морзе 6	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм		300	300	300
Наибольшее перемещение пиноли с установленным инструментом, мм			280
Диаметр пиноли, мм	120
Наибольшее перемещение бабки в поперечном направлении, мм	±30			±15
Электрооборудование
Количество электродвигателей на станке	1	3	4	3
Электродвигатель главного привода, кВт	17	22	22	22
Электродвигатель быстрого хода суппорта, кВт	нет	1,5	1,5	1,5
Привод насоса смазки	Встроен		С12-54
Насос охлаждения (помпа)		ПА-22	ПА-22	0,12
Суммарная мощность всех электродвигателей, кВт				23,62
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=2800,3000, мм	8000 х 1700 х 1620	5825 х 2100 х 1760	6140 х 2200 х 1760	4100..8180 х 2200 х 1770
Масса станка РМЦ=3000, кг	11500	12500	12800	9850..15750

Список литературы

Станок токарно-винторезный 1Н65. Руководство по эксплуатации 1Н65.00.000 РЭ, 1991
Станок токарно-винторезный 1Н65-6, 1Н65-8. Руководство по эксплуатации электрооборудования 1Н65-6.00.000 РЭ1, 2003
Станок токарно-винторезный 1Н65_5, 1Н65-6, 1Н65-8. Руководство по эксплуатации электрооборудования 1Н65-6.00.000 РЭ1, 1995

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители
