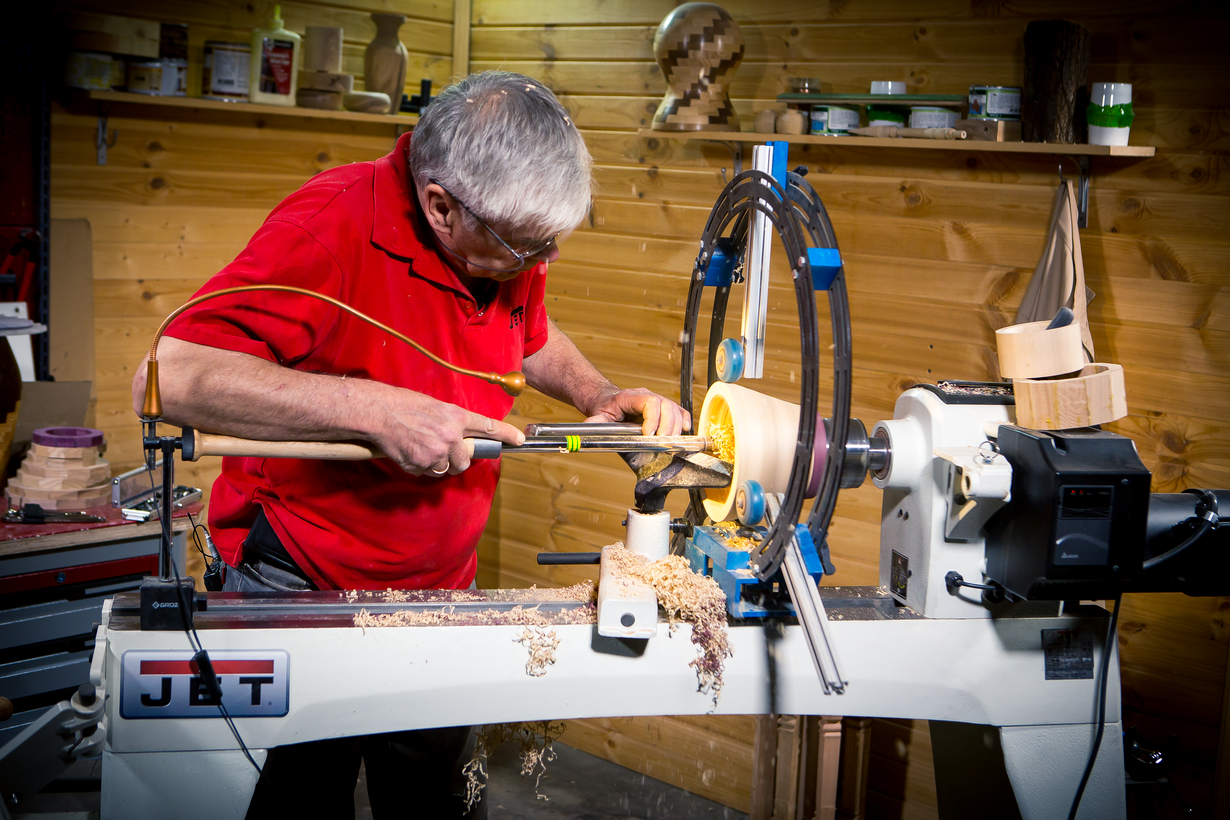

Техника безопасности при работе с токарно-копировальным станком
Соблюдение советов специалистов при работе с токарным копировальным станком даст возможность избежать многочисленных неприятных ситуаций и повреждений:
- Всегда проверяйте крепления элементов и защитных деталей.
- Со станка необходимо убирать лишние предметы.
- Инструменты должны лежать на своих местах.
- Режущий инструмент проверяется на правильность заточки и исправную конструкцию.
- Подача оснастки осуществляется плавно и без нажима, только после набора полной частоты вращения.
При возникновении любых неисправностей рекомендуется обратиться к специалисту или тщательно осмотреть все узлы.
Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, мебель и даже детские игрушки. К тому же много жилых и нежилых строений возводится именно из древесины. Поэтому многие «самоделкины» не прочь иметь станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы .
Что лучше: сделать самому или купить готовый?
Токарный станок можно приобрести готовый или создать своими руками. В первом случае исключены любые ошибки. Все функциональные или технические возможности будут проверены на производстве, неполадки устранят до момента попадания агрегата в продажу. Самодельный станок позволит адаптировать его к особенностям работы мастера, включить необходимые функции или убрать элементы, которые не будут задействованы в процессе производства.
Габариты легко подогнать под имеющееся помещение для цеха или мастерской, но в случае самостоятельного изготовления требуется наличие определенных знаний и умений. Все этапы производства должны соответствовать чертежам. Обычный или настольный станок потребует отладки от мастера, поэтому без навыков в подобной работе лучше не начинать создание агрегата.
Изготовление токарного патрона по дереву своими руками
Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.
Самодельная планшайба для точения по дереву с регулируемыми зажимами
Понадобится ровный лист стали толщиной не менее 10 мм, стальной уголок 50×50 мм, восемь болтов М8×30 с гайками и шайбами. Следует заранее продумать, каким образом устройство будет крепиться на станок и, при необходимости, изготовить или приобрести соответствующую резьбовую втулку. После этого можно приступать:
- Разметить на имеющейся пластине окружность требуемого диаметра и две оси, проходящие через центр и пересекающиеся под прямым углом.
- Выпилить заготовку планшайбы лобзиком по разметке и тщательно отшлифовать.
- По полученным осям пропилить сквозные пазы, отступив от центра несколько сантиметров и не доходя 2 – 3 см до краёв. Сделать это проще, предварительно просверлив отверстия немного большего диаметра, чем запасённые болты.
- От уголка отпилить четыре одинаковых отрезка и просверлить одну из полок каждого тем же сверлом.
- Во второй полке уголков нарезать резьбу М8 и вкрутить болты.
- Приварить или припаять резьбовую втулку для крепления на вал.
- Прикрутить уголки к планшайбе болтами через шайбы.
- Закрепить полученный патрон по дереву на токарном станке.
Для фиксации таким самодельным патроном уголки перемещаются в нужное положение и закрепляются закручиванием гаек, окончательно деталь поджимается болтами, вкрученными в полки с резьбой.
Как устроен копировально-фрезерный станок
Копировально-фрезерные станки, как упомянуто выше, используются для плоскостного (обработка профилей) и объемного (обработка рельефов) фрезерования. В качестве рабочего инструмента на них применяются фрезы, которые, обрабатывая контур или объемную поверхность детали, повторяют движения копира. Связь рабочего органа и системы слежения у ручных станков обеспечивается за счет механических, пневматических или гидравлических элементов, нужных для формирования усилия, передаваемого от копира на рабочий орган копировально-фрезерного станка.
Шаблоном на таких станках выступает плоская контурная или пространственная модель, деталь-эталон или контурные чертежи, а элементом, считывающим форму и размеры шаблона, — копировальный палец или ролик, специальный щуп, фотоэлемент. Для изготовления шаблона можно использовать алюминиевый лист или лист из другого металла, пластик или древесину. Шаблон и обрабатываемая деталь располагаются на вращающемся рабочем столе станка.
Схема подвижной части одной из разновидностей копировально-фрезерного оборудования
Рабочий орган копировально-фрезерного оборудования приходит в движение благодаря таким конструктивным элементам, как винт, золотниковый клапан, соленоид, дифференциал или электромагнитная муфта. Реле, устанавливаемые в усилительных устройствах копировально-фрезерных станков, бывают электромагнитными, гидравлическими или электрооптическими.
Качество обрабатываемой детали (шероховатость поверхности, точность формы и размеров) зависит от такого параметра, как скорость перемещения следящего устройства. При этом можно добиться следующих характеристик готового изделия: шероховатость – №6, точность профиля – 0,02 мм. Основными элементами исполнительной цепи такого оборудования являются электрический двигатель и гидравлический цилиндр.
Станок за работой
Пантограф, устанавливаемый на копировально-фрезерном оборудовании, обеспечивает копирование в заданном масштабе. Конструкцию пантографа составляют направляющий палец, его ось, инструментальный шпиндель и отдельная ось вращения. Шпиндель и направляющий палец располагаются на одной рейке, от соотношения плеч которой зависит масштаб копирования.
Перемещаясь по контуру шаблона, палец приводит в движение рейку, свободно вращающуюся на оси. Соответственно, на другой стороне рейки шпиндель станка совершает идентичные движения, обрабатывая заготовку. На копировально-фрезерных станках, которые изготавливаются своими руками, такое устройство также не будет лишним, его наличие значительно увеличивает функциональность оборудования.
Виды токарных станков
Немного теории о токарных станках. Полезно будет знать про их основные виды, поскольку общее представление об этих устройствах способно расширить кругозор, увеличить количество знаний в данной области, а это, в свою очередь, позволит смелее проводить операции во время работы (так уж устроено: чем больше мы знаем, тем увереннее себя чувствуем).
- Винторезный станок. Предназначен для обработки металлов (чёрных или цветных), изготовления из них конусов и разнообразных видов резьбы.
- Револьверный станок. Также имеет цель изготовления деталей из металлов. Работает с калиброванными прутками, представляющими собой длинные металлические палочки, поддающиеся обработке.
- Карусельный станок. Выручает тогда, когда необходимо выполнить работу над большими заготовками.
- Многорезцовый станок. Его очень хорошо использовать для массового или серийного производства деталей, механизмов, устройств. Предоставляют возможность обрабатывать заготовку сразу несколькими резцами.
- Станки с ручным, ножным и электрическим приводом. Первые два приводят в движение заготовку рукой или ногой соответственно. Такие станки хорошо подойдут там, где нет электропитания. У последних изделие вращается двигателем, работающего с помощью подачи в него тока.
Также существует классификация станков по материалу, с которым они могут работать. В зависимости от этого данные устройства делятся на токарные станки по металлу и дереву. Сегодня поговорим о последнем виде, т. к. на практике в школе и быту применяется наиболее часто.
Варианты рейсмусовых станков своими руками
Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:
Вариант готового самодельного оборудования для мастерской
- Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
- Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
- Болты для регулировки и устройство для подачи заготовок.
Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.
Схема со всеми комплектующимиЧертеж с габаритами элементовВариант заготовки чертежа от рукиСборка станка своими руками
рейсмусовый станок
Видеоинструкция, как делать рейсмусы своими руками из электрорубанка
Для сборки рейсмуса из рубанка своими руками приготовьте:
- электрорубанок, который не жалко переделывать в другой инструмент;
- подробный чертеж для работы;
- фанеру и бруски для корпуса.
Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:
Этапы изготовления токарного станка по металлу своими руками
Для начала предлагаем посмотреть на собранный своими руками агрегат. Некоторые детали взяты из неисправных приборов и механизмов.
Детали агрегата, собранного собственноручно домашним мастером
Алгоритм работ будет следующим:
- составляется подробный чертеж будущего агрегата с указанием размеров, материалов;
- подбирается по мощности и количеству оборотов в минуту электродвигатель;
- четко следуя составленной схеме, подготавливаются детали рамы по размерам;
- производится сборка выбранным способом (сварка или болтовые соединения).
Рассмотрим каждый из перечисленных этапов подробнее.
Этап подготовки: проект и составление чертежа
В качестве примера, а возможно и основы будущего маленького токарного станка, можно взять схемы подобных агрегатов, предоставленные нами ниже.
Когда рама собрана, приступаем к изготовлению и установке на нее остальных узлов.
Как выбрать электропривод для подобного агрегата
Электродвигатель – важнейшая часть конструкции. От его мощности зависит величина деталей, которые возможно изготовить на станке. При мощности электромотора 800÷1000 Вт устройство позволит обрабатывать только маленькие детали. Для больших заготовок используются двигатели 1.5÷2 кВт.
Двигатель по мощности должен превышать 800 Вт
Важный этап монтажа электродвигателя — это подключение к сети. Контакты и соединения, независимо от того, возможно ли к ним прикоснуться в процессе работы, требуют тщательной изоляции. Клеммы электродвигателя подключаются в определенном порядке. Если у домашнего мастера нет навыков в этой области или он сомневается в своих силах, лучше доверить эту работу профессионалу.
Порядок сборки фрезеровочного или токарного станка
После изготовления рамы устанавливаем на нее валы, зафиксировав их сваркой. Далее монтируем переднюю бабку, валы и шкивы с суппортом. И только в последнюю очередь устанавливаем на место электродвигатель, фиксируем его и натягиваем ремни или цепи (в зависимости от вида передачи крутящего момента).
Наиболее распространенный вид передачи крутящего момента — ременная
Изготовление токарного станка из дрели своими руками: пошаговая инструкция
| Иллюстрация | Выполняемое действие |
 | Для начала отпилим заготовку из деревянного черенка. Из нее впоследствии будет изготовлена ручка. |

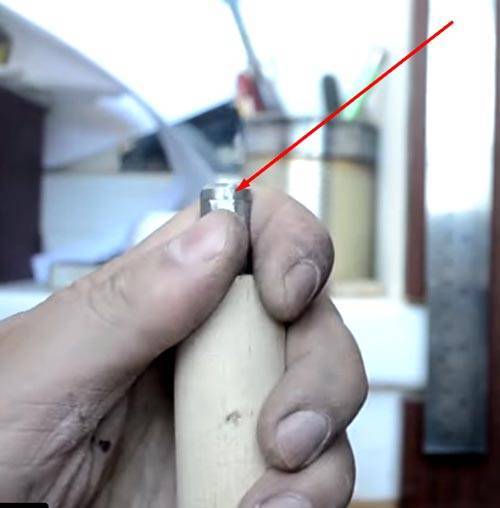

 | В центр одного из торцов забиваем заточенное сверло. Эта сторона будет зажата в патроне дрели-электропривода. |
 | Изготавливаем раму. В нашем случае она деревянная. Указанные хомуты нужны для жесткой фиксации дрели-привода. |
 | Устанавливаем электропривод. Расположение хомутов нужно четко рассчитать под размер. |
 | Все винты хомутов протягиваются основательно. От этого зависит надежность крепления, а значит и конечный результат. |
 | В патрон зафиксированной дрели-электропривода устанавливаем заготовку с вбитым в нее сверлом и протягиваем зажимы специальным ключом. |
 | Поджимаем с обратной стороны ведомым центром для надежной двухсторонней фиксации. Одностороннее крепление заготовки не подойдет. Все, чего этим можно добиться – это разбить подшипники дрели. |
 | Основательно протягиваем крепежные гайки. Теперь оборудование готово к работе. |
 | Включаем дрель на максимальные обороты. Клавишу включения фиксируем кнопкой сбоку рукоятки. Теперь заготовке можно придать требуемый вид стамеской и напильником. |

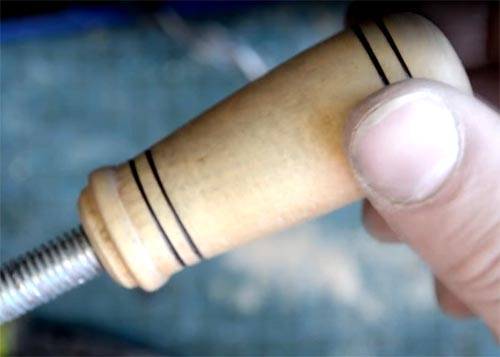

 | Вот такая аккуратная ручка у нас получилась. Если нужно отшлифовать металлический цилиндр, его следует зажать в патрон, а с обратной стороны крепления ведомого центра засверлить небольшую ямку, смазав ее солидолом или литолом. Остальные действия аналогичны. |
Простой настольный мини-станок
Вторая самодельная мини-конструкция практически полностью состоит из дерева, поэтому при изготовлении используются:
- шуруповерт;
- ножовка;
- наждачная бумага;
- лобзик;
- плоскогубцы.
- доска №5 лучше дубовая;
- две плашки для паркета;
- шурупы №45, около 10 штук;
- строительный дюбель;
- пластинка алюминиевая;
- электромотор (можно от старого видеомагнитофона);
- вал со старого кассетника;
- толстая велосипедная спица или штырь;
- болт и гайка.
Сборка токарного станка своими руками.
- Отпиливаем отрезок доски 30 х 15 см — получилось основание.
- Из паркетных плашек выпиливаем вдоль два отрезка: один с наружным пазом, второй с внутренним. Просверливаем в 5 см от концов по одному отверстию под саморезы. Длина плашки будет равна будущей заготовке.
- К основанию прикручиваем рейки из паркета пазами внутрь, получаем направляющие. Между ними должна проходить целая паркетина.
- Заднюю бабку сделаем из паркетины, высотой около 10 см, выбрав выемку посередине. В нижней части выпиливаем широкое отверстие, в которое вклеиваем гайку. Впоследствии в гайку будет вкручен болт, фиксирующий заднюю стойку.
- На заднюю бабку прикрепляем брусочек, на который с помощью металлической пластинки фиксируем дюбель.
- Опора для резца будет сделана из спицы, согнутой в форме длинной скобы, расположенной вдоль станины. Ее крепим с помощью пары шурупов.
- Передняя бабка представляет собой брусочек из дерева, на который с помощью металлической скобки прикручивается электромоторчик. При креплении используйте прокладки из тонкой резины, уменьшающие вибрацию. Перед тем, как окончательно фиксировать, нужно совместить передний и задний центры.
- Планшайбу можно сделать своими руками из пластиковой шайбы, которую на вал приклеиваем на термоклей. В планшайбу вплавляем несколько заточенных штырьков для крепления заготовки.
Таким образом, сделать простой токарный станок своими руками не составит никакого труда. Видеоролик о самодельном станке с двигателем от стиральной машинки на 125 Вт:
Устройство и принцип действия станка
Токарный станок с копиром имеет следующее устройство:
- Металлическая станина. Она выступает в качестве основания, к которому крепятся главные узлы токарного оборудования. Отдельные элементы присоединяются к станине посредством сварки.
- Передняя и задняя стойки (бабки). В них располагаются привод, электродвигатель и коробка скоростей. Передняя стойка крепится на платформе. На ней размещается механизм, обеспечивающий передачу крутящего момента от силового агрегата на ведущий центр и заготовку. Задняя (упорная) бабка передвигается по направляющей и удерживает обрабатываемую деталь. Стойки должны располагаться на единой оси.
- Планшайба. Она закрепляется на шкиве электродвигателя. На планшайбе присутствуют острия, на которых фиксируется обрабатываемая деталь.
- Шпиндельный патрон. Применяется для удержания заготовки.
- Ведущий и ведомый центры. Они используются для закрепления деревянного изделия.
- Упор для инструмента. Он предназначен для увеличения точности обработки.
Данный тип токарного оборудования может также оснащаться дополнительными приспособлениями:
- Фрезерная приставка. Она позволяет вырезать каналы в форме спирали в обоих направлениях и с различным шагом.
- Люнет. Он выступает в качестве подвижной опоры и используется при работе с длинными деталями.
- Шлифовальная приставка. Это приспособление используется для шлифования изделий из твердых пород древесины.
Выделяют следующие минусы этой конструкции:
- Рабочую поверхность необходимо периодически перемещать в ручном режиме. Иначе она может заклинить или наклониться.
- При помощи токарного оборудования можно обрабатывать только простые заготовки.
- Для перемещения режущего инструмента требуется дополнительная винтовая передача.
Токарный станок имеет следующий принцип работы:
- Обрабатываемая заготовка закрепляется на шпиндельный патрон.
- Заготовка поджимается упорной бабкой.
- Включается электромотор, передающий крутящий момент через привод к шпинделю.
- Шпиндель осуществляет передачу движения от привода к детали.
- Резцы срезают лишние элементы заготовки, придавая ей требуемую форму.
Ребра заготовки, вставляемой в токарный станок, должны быть отфальцованы. Это необходимо для того, чтобы резец плотно шел по деревянной поверхности.
Копир для токарного станка
Основным элементом копировального устройства является ручной фрезер. Он располагается на площадке из древесных материалов, имеющей толщину 12 мм. Ее размер составляет 0,2×0,5 м. В площадке присутствуют отверстия для закрепления фрезы и крепежных изделий.
Также важным элементом копира является брусок размером 7×3 см. Он фиксируется в горизонтальном положении. Этот элемент крепится к вертикальным подставкам. На бруске устанавливаются шаблоны, выполненные из фанеры
Важно, чтобы токарный станок имел тонкий упор. В этом случае он лучше скопирует шаблон
Если копир не используется, то брусок можно демонтировать. Площадка, где находится фрезер, отводится назад. Для демонтажа копира нужно открутить саморезы и иные крепежные элементы. При этом подставка, где был установлен копир, должна быть плотно зафиксирована.
