Как сделать торцовочную пилу из дисковой своими руками — пошаговые инструкции и нюансы изготовления

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Станок из болгарки

Многие предпочитают делать торцовки своими руками. Самодельная установка имеет неоспоримые преимущества, о которых мы поговорим позже.

Торцовки могут работать по дереву, металлу, полимерам и прочим материалам. Но чем тверже обрабатываемый материал, тем выше будут требования к мощности устройства.

Самая популярная торцовка основана на применении болгарки. Циркулярки есть практически у каждого мастера в гараже или дома, потому с поиском исходного инструмента по дереву или металлу проблем не возникнет.

Если вам удастся сделать все правильно, тогда ваш станок с протяжкой, изготовленный из ручной болгарки, будет иметь следующие возможности:

• Частота вращения диска циркулярки — 4500 оборотов за минуту;
• Длина пропила — около 350 мм.

Процесс выглядит следующим образом.

1. Установите поворотное устройство болгарки на ось поворота колеса машины. Его фиксация осуществляется за счет шарикоподшипника. Желательно размером 150 мм, но и более крупные также подойдут.
2. С наружной стороны подшипника методом сварки приваривают уши. Они послужит для фиксации на основу станка. Крепление выполните винтами типа М6.
3. Обойму рекомендуется закрыть защитным коробом, чтобы при работе болгарки по дереву или металлу вам не мешала стружка.
4. Вопрос с протяжкой решается просто. Для ее изготовления используйте другой элемент от грузового авто — амортизаторы. Даже если они сломаны, это не страшно. Удалите из амортизаторов все масло, сделайте вентиляционные отверстия и затяните сеткой, чтобы внутрь не попадала пыль со стружкой.
5. Установите модуль для плавного пуска. За счет него вы не будете чувствовать резкие рывки во время включения циркулярки.
6. Завершает сборку станка с протяжкой на основе болгарки сборка защиты, которая сможет оберегать пильный диск.

В зависимости от установленного диска, станок из болгарки способен работать по мягкому дереву или металлу, срезать торцы труб. Но будьте готовы к том, что для резки труб мощности вашей циркулярки может оказаться недостаточно. Ориентируйтесь на технические параметры вашей ручной болгарки, чтобы понять, сможет ли станок отрезать элементы труб, либо агрегат подойдет исключительно для работы по дереву.

У данной конструкции есть два основных недостатка:

• Чтобы отрегулировать точность распила древесины станком с протяжкой, нужно использовать обрезки из дерева. После этого тягу можно прочно зафиксировать и нормально работать;
• Подобная самодельная установка с протяжкой при распиле труб и работе по металлу производит много шума, что может негативно сказаться как минимум на настроении ваших соседей.

Какое назначение у этого инструмента и как он устроен

Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.

Отрезать длинную заготовку можно, меняя вертикальный и горизонтальный угол

Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:

• изготовления декоративных рамок;
• обналичивания дверных луток;
• устройства плинтусов;
• сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
• отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.

При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.

Такие работы часто выполняют при изготовлении оконных рам

Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.

Части механизма

Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

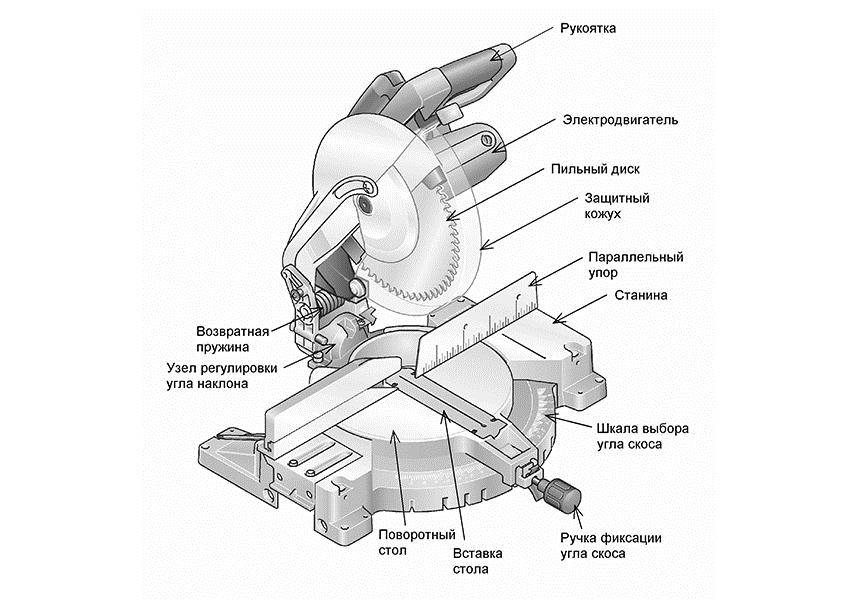

Основные элементы конструкции торцевой пилы

• станина с круглым поворотным столом (некоторые модели имеют выдвигающийся в обе стороны, удлинитель стола на интегрированных опорах);
• поворотный рычаг, прикрепляемый к станине специальным шарниром с возвратной пружиной, на котором крепится пильный диск и рукоятка с кнопками пуска и торможения диска, такой рычаг называют маятником, отчего и весь инструмент получил название маятниковая пила;
• электродвигатель, расположенный на маятнике справа от пильного диска (в некоторых моделях, чтобы сделать лучший обзор, его устанавливают сзади на маятнике;
• узел регулировки угла наклона диска, позволяющий поворачивать режущую головку инструмента влево от оператора на любой угол до 45o, поворот вправо невозможен из-за расположенного с этой стороны двигателя;
• патрубок отвода опилок, к которому можно присоединять шланг пылесоса или мешок для сборки стружки;
• упоры для удобного размещения заготовки и зажимы в виде струбцин для надёжного её закрепления.

На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.

Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

• Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
• Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
• Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
• Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

• Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
• К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
• Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
• Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
• Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Торцовочная пила с протяжкой своими руками

Небольшой рассказ про то как собирается торцовочная пила с протяжкой своими руками из болгарки с использованием б/у материалов и обычных инструментов. Думаю будет актуально, ведь фирменный торцовочник с протяжкой не дешев, а сейчас цены и вообще кусаются.

Сначала характеристики торцовочного самодельного монстра: — обороты пильного диска — чуть меньше стандартных для болгарки — 4,5 тыс. — длинна пропила составляет 350 мм. (это радует т. к. гораздо больше чем у обычной не дорогой торцовочной пилы, например той же Макиты с ее 150 мм.) — вес не большой, благодаря использованию фанеры

Есть и другие преимущества: — болгарка может легко сниматься и использоваться отдельно от станины как обычная для работы по другому материалу. — станок получился полностью разборный и мобильный, можно сказать претендует на звание универсального.

По стоимости переделка обошлась не дорого — на всю самодельную пилу (не считая старенькой болгарки) ушло 500 рублей.

Достоинства перечислили теперь нужно немного критики: — точность пропилов приходится подбирать во время пробных проходов на бросовых брусках, затем тяга жестко фиксируется и делается чистовой пил. — агрегат из болгарки получился достаточно шумный.

Про конструкцию и изготовление — все понятно по фото, но все же немного деталей:

Вся верхняя поворотная часть торцовочной пилы крепится к шкворню, который вставлен в 150 мм. подшипник (самый большой, что удалось раздобыть) К подшипнику на внешнюю сторону приварены ушки через них он и крепится к станине на винтах М6. Сама обойма от мусора закрыта специальной крышкой.

Протяжка пилы изготовлена из «грузовых» амортизаторов, взятых из металлолома. Их пришлось распотрошить — слить масло, вырезать отверстия для воздуха которые «забрали» тканью от мусора.

Чтобы работать на пиле было комфортнее пришлось к болгарке добавить блок плавного пуска т. к. с диском происходит слишком сильный рывок. Но благодаря этому удалось снизить обороты.

Естественно в целях безопасной работы на диск была сделана защита.

Вот такая самодельная торцовочная пила с протяжкой из простой болгарки. Думаю что у автора это не последний вариант т.к. недостатки выявлены, опыт пришел и новые идеи уже роятся

Выбор пильного диска

Покупая диск для пилы, нужно руководствоваться тремя параметрами:

1. Диаметр диска в миллиметрах.
2. Диаметр посадочного отверстия.
3. Число и форма зубьев.

С первыми двумя характеристиками всё очевидно. Диск большего, чем допускает конструкция инструмента размера в инструмент установить нельзя. Меньший диск поставить можно, но в таком случае у вас сильно уменьшится глубина пропила и вы сможете распиливать только тонкие заготовки.

Размер посадочного отверстия должен быть равен или чуть больше рекомендованного. В последнем случае вам придётся воспользоваться кольцом-вкладышем.

Что касается подбора пильного диска по форме зубьев, это тема отдельной большой статьи. В общих чертах можете ориентироваться на следующие рекомендации:

Диски с небольшим количеством крупных зубьев предназначены для быстрого чернового пиления

Они стоят относительно дешевле, но дают много сколов. Для чистового реза диск должен быть с мелкими частыми зубьями

Обратите внимание на то, для резки какого материала предназначен диск (древесина, пластик, алюминий). Некоторые диски отличаются только по форме зубьев, но их легко спутать по их размеру и количеству

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.

Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
Кнопка запуска пилы должна быть расположена в легкой доступности.
Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

Стол для циркулярной пилы — фото

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.

Некоторые советы по устройству стола:

пильный диск должен располагаться строго перпендикулярно поверхности стола;

Пильный диск должен располагаться строго перпендикулярно

• стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
• высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
• оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
• ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;

Циркулярный стол из ручной циркулярной пилы своими руками

• циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
• рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.

Пример усиленного верстака для циркулярной пилы

Как сделать торцовочную пилу своими руками

Если в финансовом плане приобрести инструмент вам тяжело, то его можно собрать и своими руками. Как то сделать, мы расскажем ниже.

Для изготовления станины вам потребуются:

• толстый лист металла;
• стальные уголки (можно взять старую кровать).

Сварочным аппаратом в стальном листе прорезается отверстие, а его кромки обрабатываются напильником.

Электродвигатель для сборки инструмента своими руками слишком мощный не нужен, будет достаточно по мощности 900 Вт. Его устанавливают на основание посредством дополнительной пружины, которая выполняет функцию стабилизатора.

Для наклона инструмента нужно приложить усилия, в частности, чтобы сдвинуть рукоятку. Но в результате вы добьетесь плавного движения для пильного механизма.

Параметры прибора будут такими:

• 100 мм – радиус режущего диска;
• 1500 оборотов в минуту – такая скорость шпинделя.

Все эти параметры позволят посредством инструмента, собранного своими руками, с легкостью обрабатывать дерево толщиной до 70 мм.

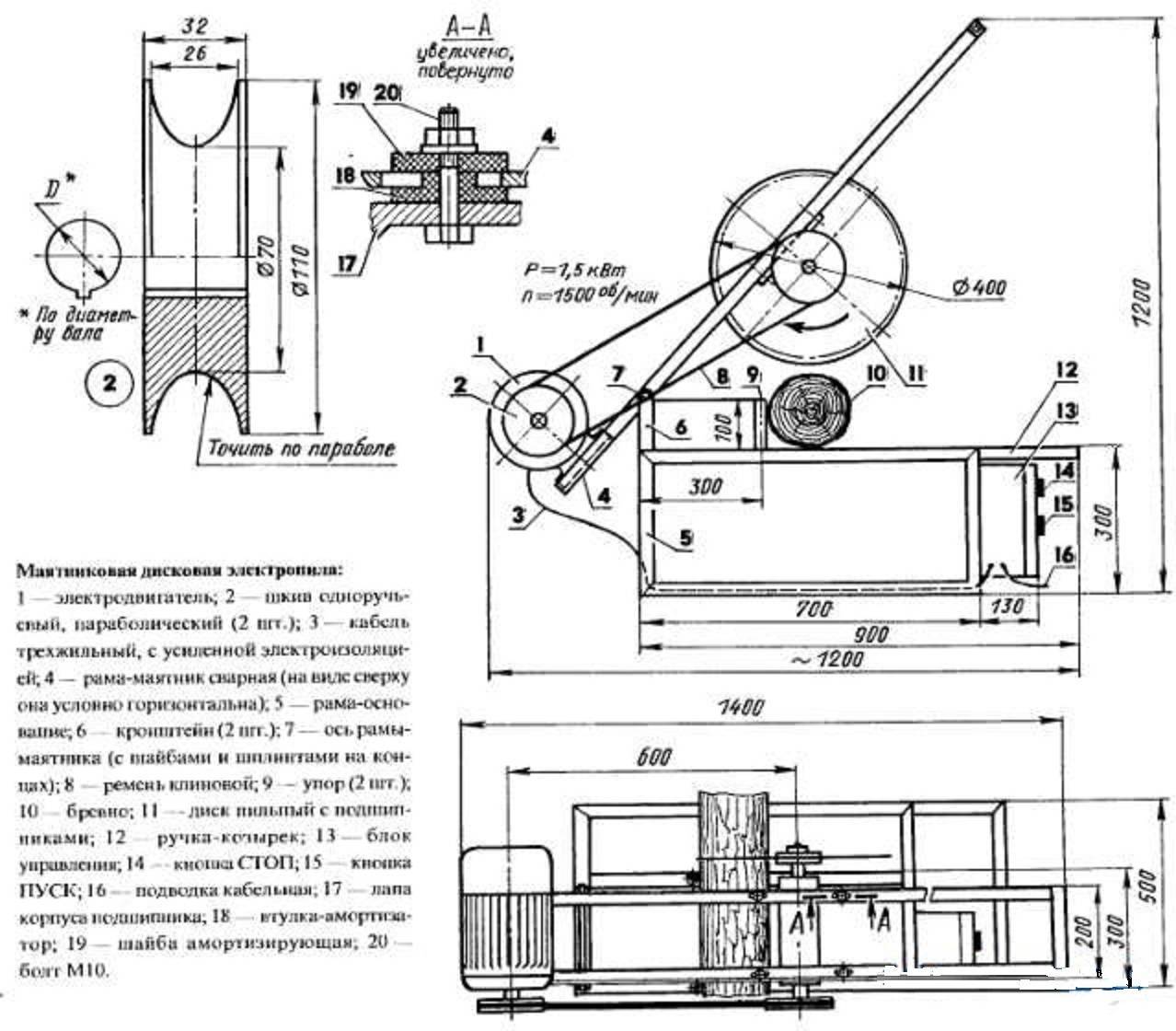

Обязательно предусмотрите наличие регулируемых стоек и опор. В качестве основы маятниковой стояки возьмите швеллер, который будет опираться на металлическое основание.

В итоге наш инструмент будет более прочным и увесистым, но зато торцовочные работы с его помощью будут выполняться легко.

Можно взять трехфазный электродвигатель, обладающий мощностью 2200 Вт, а для опоры качающуюся плиту на шарнирных соединениях. За счет откидного устройства натягивается ремень шкива электрического двигателя. Маятник можно сделать на основе материала, который был подготовлен для каркаса.

Для комфортной работы с древесиной диаметр пилы должен составлять 420 мм, а количество оборотов шпинделя в минуту – от 2800. Как видите, качественную торцовку можно не только купить, но и собрать своими руками.

Преимущества самодельных торцовочных пил

Самодельные торцовочные инструменты имеют ряд таких преимуществ:

• нет необходимости сильно вкладываться в приобретение. А комплектующие для сборки пилы стоят недорого. Таким образом, за относительно небольшие деньги вы получите многофункциональное устройство;
• вы можете самостоятельно продумывать параметры конструкции, как самого станка, так и рабочего стола под него, также вы самостоятельно устанавливаете скорость вращения инструмента;
• мастеру, собравшему аппарат своими руками, будет очень легко при необходимости разобрать его и починить, поскольку он хорошо осведомлен во всех его деталях и узлах.

Недостатки самодельных инструментов

Конечно же, наряду с преимуществами моделей самодельной сборки, есть и ряд недостатков у пил, собранных вручную, по сравнению с заводскими аналогами:

• не все детали конструкции имеют хорошее качество, поэтому не будет гарантии, что инструмент прослужит в течение того или иного времени. Производители же всегда предоставляют покупателю информацию о гарантийном сроке службы изделия, который, чаще всего, составляет порядка трех лет;
• плохая производительность по сравнению с заводскими аналогами. Конечно же, крайне сложно на основе подручных материалов своими руками собрать инструмент высокого качества и высокой мощности. Комплектующие должны быть подобраны максимально точно;
• далеко не каждый мастер хорошо владеет информацией по электродвигателям и прочим механическим устройствам. Если выбор сделан неправильно, то инструмент придется часто чинить, а это может обернуться финансовыми вложениями, превышающими стоимость заводской пилы;
• даже если заводская модель будет иметь с самодельной одинаковые технические характеристики, она будет более функциональной. Например, если с помощью самоделки можно выполнять только прямоугольные распилы, то с помощью заводской пилы можно обрабатывать доски под углом в 45 градусов;
• безопасность применения. Крайне редко самодельная модель торцовки оснащена защитными кожухами, иногда детали имеют ряд незначительных дефектов, которые могут стать причиной травм при работе с инструментом. Заводские инструменты в использовании более безопасны.
