Как сделать торцовочные станки по дереву своими руками

Шлифовка дерева

Если расшифровать аббревиатуру УШМ, то понятно, что именно чистовая обработка – основное предназначение «болгарки».

Кордщетки

Используются преимущественно для первичной (грубой) шлифовки древесины, когда требуется сгладить неровности образца.

Диски торцевые

Названия говорит само за себя. Такими насадками обрабатываются конечные части деревянных заготовок (срезы). Особенно эффективны, если приходится иметь дело с угловыми (косыми) распилами.

Читайте так же

Наиболее используемые шлифовочные приспособления для «болгарки».

Шлифовальные круги

Наиболее универсальное приспособление к «болгарке». Его одного вполне достаточно для разной степени шлифовки. Сама насадка представляет собой металлическую основу, на которой крепятся круги с той или иной зернистостью. Они легко меняются или по мере износа, или в случае перехода на другой участок работы. Следовательно, только круги и являются расходным материалом. Сама же насадка используется неограниченное время.

• Шлифовка дерева.
• Циклевка паркета.
• Обработка кромок и торцов.
• Зачистка древесины перед окрашиванием.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Шаг первый: готовим материал, приступаем к работе

Первым делом мне нужно было распустить двутавр, вырезав из него центральную часть. Именно она станет основанием нашей конструкции. Сделать это несложно, однако для тех, кто редко имеет дело с УШМ, скажу – желательно использование средств защиты – перчатки, очки, плотный фартук.

Зажав отрезок двутавровой балки в тиски, вырезаем его центральную часть

Понятно, что найденный мной возле гаража отрезок двутавровой балки был покрыт ржавчиной, поэтому, зажав его в тисках, я полностью очистил поверхность от коррозии при помощи металлической щётки-круга на болгарку. После этого металл уже можно было использовать по назначению.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

• Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
• Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
• Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Как сделать торцовочную пилу из дисковой и стол для неё своими руками

Торцовочная пила – та же дисковая отрезная пила на базе обычной циркулярки. Она позволяет с большой точностью пилить под необходимым углом практически все материалы – от пластика до металла. Стоит такой инструмент от изготовителя, то есть в готовом виде, недешево, а собрать её самостоятельно не так-то и сложно. Поэтому, если у вас есть острая потребность в торцовочной пиле, а руки растут из нужного места, дальнейшая информация будет очень кстати.

Интересно! Собрав инструмент своими руками, любой мастер с легкостью сможет найти причину поломки и устранить её, что дополнительно сэкономит средства.

• сам диск для распилов;
• ручка, для того чтобы держать и направлять инструмент;
• двигатель;
• подножка с кнопкой запуска.

Важно! Вне зависимости от фирмы изготовителя такой инструмент всегда оснащен прочным диском, что и делает её такой универсальной в использовании. Если мы задались целью собрать торцовку собственноручно, то и диск покупаем сами, а поэтому не забудьте, что в этом вопросе лучше не экономить, а выбрать самый прочный диск и именно для таких нужд

Родной диск от циркулярной пилы вполне подходит

Родной диск от циркулярной пилы вполне подходит.

Переходим к сути вопроса: у вас есть в наличии циркулярка, и вы собираете самодельную торцовочную пилу. Первые три пункта уже наличествуют в самой циркулярке, а четвертый может и не понадобиться, если вы умело соберете направляющую шину для пилы.

Приступим к сборке

1. Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
2. Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
3. Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

1. Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
2. Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Осторожно! От того, какой материал вы выберете для стойки и штатива, насколько надежно их закрепите на подножке, будет зависеть не только качество работы и функциональность торцовки, но и ваша личная безопасность. Не зря говорят, что если плотник опытный, то он обязательно без пальца

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

Как смастерить стол для торцовой пилы своими руками

Хорошим материалом для стола может послужить 19-миллиметровая МДФ-плита.

Измерьте глубину и ширину всей конструкции (торцовочной пилы); Теперь измерьте ширину и глубину верстака, на котором будет стоять стол и сама торцовка; В итоге нижняя часть стола из МДФ-плиты должна быть равна ширине и глубине верстака, а верхняя состоять из двух частей и суммарно быть меньше по длине на ширину торцовочной пилы; Высота стола должна быть равна глубине распила; Внутри стола (между верхней и нижней плитами) на расстоянии 50 см важно сделать жесткие перегородки из той же МДФ-плиты. Это необходимо для того, чтобы при нажиме стол не прогибался

Вот теперь уже точно всё

Торцовочная пила из обычной циркулярки готова

Вот теперь уже точно всё. Торцовочная пила из обычной циркулярки готова.

Интересно! Торцовочная пила – само по себе довольно опасное оборудование, а если ты её ещё и собрал собственными руками, опасность такого механизма может возрасти в разы! С другой стороны, собрав все детали самостоятельно и позаботившись о всевозможных защитных коробах и кожухах, ты можешь свести риск к минимуму. В таком случае действует правило: Твоя безопасность – только в твоих руках.

Преимущества и недостатки самодельных торцовок

Преимущества:

• Изготовление инструмента своими руками экономит средства. Например, на доработку болгарки потрачено около 500 рублей. Стоимость самодельного стола и пильного механизма доступна большинству мастеров;
• основные параметры: глубина пропила, частота вращения, диаметр диска, мощность двигателя, размеры стола, подбираются под собственные потребности;
• собрав инструмент своими руками, мастер легко найдет причину неполадок и устранит ее.

Недостатки:

• От качества исходных материалов зависит срок службы инструмента, а самоделки обычно собирают из всякого хлама;
• торцовки домашнего изготовления редко бывают достаточно мощными. Ведь для качественной работы оборудования необходим тщательный подбор деталей;
• иногда средства, сэкономленные на приобретении заводского инструмента, затрачиваются на ремонт и доработку самодельного;
• мастера часто экономят на своей безопасности, не оснащая стол и пилу защитными приспособлениями;
• Заводские пилы оснащены градуированной шкалой, точно указывающей угол распила дерева. На домашнем устройстве сложно соорудить такой механизм.

Еще несколько удобных и интересных самоделок, среди которых отличная стационарная, мобильная и сделанная за пару минут из нескольких фанерок и шурупов:

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

• типом и мощностью двигателя, а также его расположением;
• типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
• наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
• наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок; Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
• типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

• асинхронными;
• коллекторными;
• вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

• для обеспечения плавного пуска двигателя;
• для его торможения при отключении мотора;
• для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

• посадочный диаметр;
• наружный диаметр;
• число зубьев — чем оно больше, тем более качественным получится разрез;
• толщина диска;
• максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Торцовка из разного металлолома

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

• мощность электродвигателя — 2,2 кВт;
• обороты диска — 2800;
• глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

• электродвигатель мощностью 900 Вт;
• металлический лист;
• металлический уголок;
• швеллер;
• шарнирная группа;
• мощная пружина;
• болгарка;
• сварочный аппарат;
• напильник.

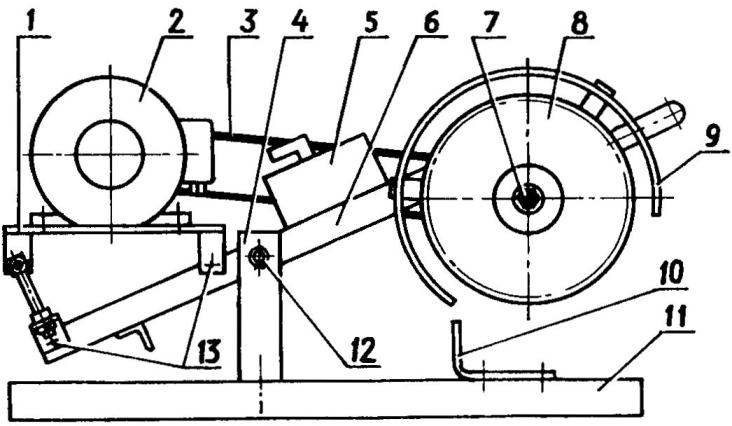

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

• Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
• Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
• Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.
• В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Торцовочная пила это достаточно опасное оборудование, собирая ее своими руками, необходимо позаботиться о защитных коробах и кожухах. Ведь погрешностей при работе самодельного оборудования значительно больше, чем заводского.

Как сделать торцевую пилу

Приступим к сборке

1. Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
2. Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
3. Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

1. Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
2. Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Осторожно! От того, какой материал вы выберете для стойки и штатива, насколько надежно их закрепите на подножке, будет зависеть не только качество работы и функциональность торцовки, но и ваша личная безопасность. Не зря говорят, что если плотник опытный, то он обязательно без пальца. Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

Выбор по марке производителя

Для того чтобы грамотно выбирать подходящую для работы модель торцовки, также можно ориентироваться на производителей, которым следует отдать предпочтение.

Изучение потребительского спроса показало, что самыми надёжными и эффективными считаются такие известные марки, как Makita, Bosch, Metabo, Hitachi, а также российский «Корвет».

Большинство из перечисленных рейтинговых инструментов имеют специальную станину округлой формы, позволяющую выставлять требуемый угол реза. Наиболее надёжными считаются образцы торцовочных пил, у которых станина изготовлена на основе алюминия или сплава магния (как у изделий Bosch). При этом общая масса этого инструмента не превышает 15 кг.

Модели торцовок по дереву марки «Макита» отличаются наличием на основании специальных штанг, которые могут раскладываться в виде удобной подставки. Такой образец пил принято использовать в домашних условиях. При необходимости обработки габаритных деталей для этой модели потребуется дополнительная опора.

В отличие от других моделей торцовочная пила Metabo, в частности, оснащается специальным механизмом, обеспечивающим возможность изменения наклона пильного диска. Благодаря этой возможности указанные торцовки широко востребованы в личных хозяйствах и чаще всего классифицируются как дисковые пилы.

Достоинства и недостатки самодельной конструкции

В связи с высокой стоимостью заводского станка и ограниченным функционалом, покупка такого устройства целесообразна только при его постоянном использовании. В иных случаях будет дешевле сделать такой станок самостоятельно. К основным достоинствам самодельного станка можно отнести:

• Невысокая стоимость;
• Простота изготовления;
• Возможность подбора режущих дисков различного диаметра;
• Удобство использования;
• Широкий спектр функциональных возможностей.

Кроме того, основным недостатком самодельной циркулярки из болгарки, является время работы. Стационарные станки рассчитаны на непрерывную работу в течение нескольких часов, в то время как электромотор болгарки может работать только 15 – 20 минут. Превышение этого времени приводит к перегреву силовой установки и преждевременному выходу из строя.

Бытовая циркулярка для распила дерева из ручной болгарки является незаменимым помощником в хозяйстве. Изготовление не занимает много времени и усилий, а также не требует наличия специального инструмента. При желании каждый может сделать подобный инструмент у себя дома с минимальными затратами.

Круглопильный станок из ручной циркулярки

Устройство круглопильного станка

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто

Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом

Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки
