Трассоискатель кабельных линий и подземных коммуникаций

Кабелеискатель своими руками схемы

Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.

Принципиальная схема приемного устройства с магнитной антенной — Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников «Атмосфера”, «Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, — вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 — 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 — 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

Назначение и принцип работы

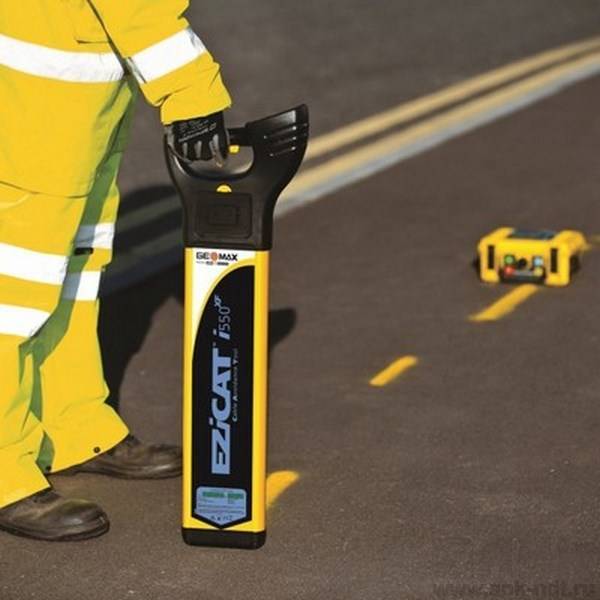

Трассоискатель (кабелеискатель) – специальный прибор, который позволяет не только найти подземные коммуникации, но и дает возможность определить их направление, выявить места дефектов и повреждение изоляционного слоя, а также позволит найти утечки и несанкционированные врезки. Данное устройство используют геодезисты перед началом любых строительных и ремонтных работ, для того чтобы экскаватор не повредил во время раскопок силовые кабели и трубопроводы.

Область применения данных приборов:

  • отсутствие документов и схем расположения коммуникационных устройств и кабельных линий;
  • значительные отклонения фактического месторасположения коммуникационных устройств от проектного;
  • масштабное изменение рельефа территории;
  • нарушение целостности коммуникаций вследствие техногенных и природных катаклизмов;
  • наличие несанкционированных врезок в систему.

Данное устройство состоит из следующих элементов:

  • приемник (локатор) – принимает волны предусмотренной частоты;
  • передатчик сигнала (генератор) – подает электромагнитные импульсы на обесточенные кабеля и коммуникации с металлической основой;
  • соединяющий кабель.

В комплекте к прибору идут индукционные клещи, которые предназначены для исследования линий под напряжением. В основе работы трассоискателя лежат исследования Фарадея в области индукционного тока.

Принцип действия – обнаружение с помощью локатора переменное электрическое поле, которое окружает электрические кабели и трубопроводы. Фиксация обнаруженного магнитного поля возможна благодаря наличию на приборе ферритовых антенн, катушка которых возбуждается при попадании в зону электромагнитного поля. Его цифровой показатель появляется на экране дисплея. Полученные данные содержат информацию о глубине пролегания систем, направлению тока и наличию дефектов.

Преимущества использования трассоискателей:

  • снижение финансовых затрат на проведение ремонтных работ;
  • повышение эффективности запланированных ремонтных мероприятий;
  • проведение максимально предварительной эффективной оценки стоимости ремонта;
  • точное определение месторасположения наиболее проблемных и изношенных участков;
  • предотвращение повреждения коммуникационных систем;
  • максимально точное определение глубины коммуникаций.

Трассоискатели могут работать в индукционном и прямом режиме. Первый метод предусматривает размещение генератора на поверхности земли в зоне проведения работ. Главное требование – расположение ручки генератора параллельно линии пролегания коммуникаций. После выбора необходимой частоты прибор начнет индуцировать потоки от любого металлического проводника, который находится рядом. Для получения более точных показателей специалисты рекомендуют использовать более высокие частоты.

Второй режим предусматривает непосредственное подключение генератора к трубопроводным магистралям, которые выбраны для обследования. Данная технология позволяет получить наиболее точную информацию благодаря использованию низких частот и исследовать более протяженные расстояния. Для подключения прибора к линии необходимо использовать специальные клещи, у которых красный кабель означает заземление, а черный провод определяет линию. Индукционный метод поиска коммуникационных систем предусматривает следующие способы наведения тока:

  • активный;
  • пассивный.

Показатели частот для пассивного тока в Гц:

  • 50 – определение силовых кабелей, которые находятся под напряжением;
  • 100 – поиск труб с катодной основой;
  • 50/100 – отличие силовых кабелей от коммуникаций с катодными элементами;
  • 15000 – определение систем без катодной составляющей;
  • 15000-30000 – определение радиосигналов.

Характеристика действия нижних частот – наличие минимального количества помех, возможность исследования коммуникаций большой протяженности.

Виды трассоискателей

Если вы решили купить трассоискатель, то стоит заранее ознакомиться с различными видами устройств, так как наличие тех или иных функций может значительно отразиться на цене.

Трассоискатели отличаются в зависимости от оснащенности устройства генератором, способного создавать переменный ток в обесточенных коммуникациях. Большинство современных кабелеискателей оснащено этим устройством и способны обнаружить металлические кабели и трубопроводы самостоятельно подпитывая их. Использование генератора совместно со специальными клещами позволяет с высокой точностью отслеживать коммуникацию на большой глубине залегания.

По режиму работы трассоискатели с генератором делятся на индукционные (способные работать в бесконтактном режиме) и с прямым подключением.

По конструкции и способу использования выделяют:

Как сделать трассоискатель из старого плеера?

У многих в подвалах и на антресолях можно найти массу занятных вещиц, которые при умелой доработке, могут еще прослужить своему хозяину не один год. Так, из простого старого плеера можно сконструировать трассоискатель.

Добавляем клеммы питания и займемся поисковой катушкой. Для этого разбираем РКН и снимаем контактную катушку. Чтобы демонтировать пластину реле, нужно зажать ее в тисках и при помощи молотка выбить ее из катушки. Эта работа займет пару секунд не более. Теперь, когда все детали для будущего прибора получены, соединяем обмотки и вставляем в сердцевину стержень, который зажимаем с двух сторон.

Работа готова. Как видите, это совсем не сложно для тех, кто имеет хотя бы элементарные знания в электронике.

Теперь вы знаете, как собрать трассоискатель своими руками схемы и поэтапная инструкция поможет вам выполнить эту нехитрую работу быстро и качественно. А нам только остается напоследок пожелать вам удачи и доброго дня!

Разновидности кабелеискателей

  • Георадары/радиолокаторы — это приборы, излучающие радиоимпульсы. Двигаясь на колесах по исследуемой зоне и обнаружив необходимый объект, они принимают отраженные сигналы и обрабатывают их, визуализируя полученную информацию на экране. Этот вид оборудования эффективен при поиске самых разных видов коммуникаций, независимо от того, из какого материала они сделаны. Однако он не подходит для работ в плотных грунтах с большим количеством камней и строительных отходов, т.к., сталкиваясь с ними, сигнал рассеивается.
  • Электромагнитные трассоискатели кабелей — прибор, предназначенный для поиска коммуникаций, излучающих электромагнитное поле. Обеспечивает высокую точность при поиске кабелей напряжением до 35 кВ, телекоммуникационных систем и металлических трубопроводов. Однако для того чтобы найти с помощью электромагнитного трассоискателя кабельных линий пластиковый трубопровод, последний должен быть укомплектован проводом-спутником.
  • Многофункциональные системы для поиска коммуникаций. С их помощью можно осуществлять поиск силовых и телекоммуникационных проводов, трубопроводов из металла и пластика.
  • Трассоискатели поврежденных коммуникаций. Помогают определить местоположение поврежденного участка системы, отправляя на провод импульсы постоянного тока.
  • ЛЭМ ScotchMark, определяющий предварительно оставленные возле коммуникаций в траншее электронные маркеры.

Индуктивная связь генератора с кабельной линией или металлическим трубопроводом

Индуктивная связь используется в тех случаях, когда необходимо исследовать определенную местность на наличие кабельных ли­ний, металлических трубопроводов или иных электропроводных коммуникаций, например перед проведением земляных работ, или когда невозможно непосредственно подключить генератор к коммуникации.

Сигнал в коммуникации наводится с помощью подключенной к выходу генератора индукционной катушки (рамки). Индукцион­ную катушку, подключенную к генератору, располагают на поверх­ности земли над предполагаемым местом нахождения кабельной линии или иной коммуникации. Принцип индуктивной связи ге­нератора с кабельной линией показан на рисунке:

Принцип индуктивной связи генератора с кабельной линией

Выходной ток генератора протекает по виткам индукционной рамки и вызывает появление магнитного поля, проходящего через окно рамки. Это поле проникает через землю и охватывает кабель­ную линию или трубопровод. В кабеле или трубопроводе начинает протекать индуцированный ток. Этот ток в свою очередь вызыва­ет появление магнитного поля, которое опоясывает кабель (тру­бопровод) и может быть принято индукционным приемником. Таким образом, появляется возможность обнаружить кабельную линию (трубопровод) без непосредственного подключения к ним генератора.

Рассмотрим некоторые особенности определения местонахожде­ния кабельных линий или металлических трубопроводов при ин­дуктивной связи с ними генератора звуковых частот. На рисунке ниже изображено положение рамки, при котором эффективность ин­дуктивной связи генератора с кабельной линией будет наиболь­шей. Методика определения местонахождения кабельной линии или трубопровода при индуктивной связи с ними генератора зву­ковых частот поясняется на рисунке:

Определение местонахождения кабельной линии или металлического трубопровода при индуктивной связи с генератором

Согласно рисунку можно рекомендовать следующую методику определения местонахождения кабельной линии или трубопрово­да:

  • Расположить индукционный приемник на местности в зоне предполагаемого местонахождения кабельной линии или трубо­провода. Поисковая катушка должна находиться в центре обсле­дуемой зоны.
  • К выходу генератора, имеющего автономное питание, под­ключить индукционную рамку.
  • Исключить возможность прямой связи индукционной рамки генератора с индукционным приемником. Для этого от­нести генератор от приемника на расстояние не менее 15 метров. Установить плоскость индукционной рамки генератора перпенди­кулярно поверхности земли по направлению на приемник.
  • С включенным генератором начать обход местности во­круг приемника по окружности, сохраняя ориентировку плоско­сти рамки генератора перпендикулярно поверхности земли и по направлению на приемник.
  • При пересечении места прохождения кабельной линии или металлического трубопровода приемником будет зафиксирован максимальный сигнал. Отметить указанное местонахождение ге­нератора и продолжать обход местности до завершения окружно­сти. Отметить другое место пересечения трассы на местности.
  • Обойти указанную местность еще раз и проверить найден­ные ранее точки пересечения.
  • Расположить генератор непосредственно над обнаружен­ной кабельной линией и определить точное место прохождения трассы, проходя с приемником по обследуемой местности, от од­ной отмеченной точки до другой.

Выбираем трассоискатель в зависимости от особенностей работы

Подземные коммуникации можно разделить условно на два типа: находящиеся под напряжением и обесточенные. Цена конкретной модели трассоискателя будет зависеть напрямую от того, будет ли выполняться работа с обесточенными коммуникациями или потребуется искать провода под напряжением. Приборы, которые предназначаются для работы с обесточенными коммуникациями, имеют специальный генератор, который подключается к кабелю или к трубе в местах выхода их на поверхность, что и позволяет точно определить расположение коммуникаций под землей.Использование генератора позволяет существенно упростить поиск коммуникаций, что обеспечивается за счёт подачи на них напряжения и выявления силового поля, которое испускают такие коммуникации под напряжением. Генератор подключается через клещи и соответствующие кабеля к трубам, что и позволяет не только качественно обнаружить уложенные в земле коммуникации, но и даже построить карту их расположения под землей.

Использование для специфических работ трассоискателяБольшой популярностью сегодня пользуются пластиковые трубы и оптоволоконные кабели, которые располагаются глубоко под землёй. Производители качественных труб и волоконных кабелей используют специальные маркеры, что позволяет качественно определять трассоискательному оборудованию такие коммуникации, проложенные под землей. В каталоге нашей компании можно найти современные модели трассоискателей, которые оснащаются функцией поиска катодной защиты. В то же время следует сказать, что стоимость таких моделей будет выше стандартного оборудования, соответственно необходимо еще перед покупкой определиться с тем, стоит ли выбирать трассоискатели, которые используются для пластиковых труб и оптоволоконных кабелей.

Преимущества современных трассоискателейСовременные модели трассоискателей изготавливаются из легких и прочных материалов, что позволяет обеспечить долговечность и надежность прибора даже в самых тяжелых условиях его эксплуатации. Результаты полученных измерений и поиска проложенных под землей коммуникаций отражаются на качественном жидкокристаллическом дисплее. Весь процесс поиска является максимально наглядным и простым, сопровождается соответствующими звуковыми сигналами, громкость которых можно отрегулировать внутренними настройками.

Покупка трассоискателя — это ответственный шагПеред тем как покупать такое оборудование необходимо определиться с целями, для которых будет использоваться трассоискатель. Можно приобрести, как недорогую и относительно простую модель, так и профессиональный прибор, который имеет расширенный функционал. Большой популярностью пользуются универсальные модели, которые можно использовать в различных ситуациях.Приобрести необходимые вам трассоискатели можно в нашей компании, а мы с легкостью доставим такую технику в другие регионы.

Как выбрать?

В связи с наличием широкого ассортимента данных приборов на современном рынке, у покупателей часто возникают сложности с их выбором. При покупке трассоискателя необходимо опираться на следующие факторы:

  • назначение устройства и его тип;
  • требуемые технические характеристики;
  • частота использования;
  • профессиональный уровень работника;
  • наличие близлежащих сервисных центров;
  • возможность устранения неполадок;
  • возможность пройти обучение и повысить квалификационный уровень специалистов.

Выбирая прибор необходимо учитывать следующие особенности различных моделей:

  • метод генерирования сигнала;
  • источник питания;
  • глубина действия;
  • уровень частоты;
  • наличие вспомогательных функций.

На выбор прибора оказывает влияние его принадлежность к классам:

  • 1 класс – ТПК-1, ВТР-V;
  • 2 класс – ИПК-2;
  • 3 класс – КИ-3.

Немного теории

Итак, трассоискатель – это уникальный прибор, позволяющий обнаружить линию прохождения кабеля или залегания труб. Современные устройства делятся на два типа по принципу работы;

  • Контактный принцип;
  • Индукционная разновидность.

Прибор, работающий по индукционному принципу, способен определять, как кабель под напряжением, так и пассивную трассировку, то есть, не подающую активных сигналов подземную коммуникацию. Индукционный метод более сложный и базируется на улавливании устройством высоких частот и регистрации данных показателей на специальном индикаторе.

Трассоискатели также подразделяются на одно- и многочастотные. Первые – наиболее приемлемый вариант, такие приборы несложно смонтировать самостоятельно, и применяются они для определения коммуникаций, расположенных под грунтом в том случае, когда одни трассы не пересекают другие, и, таким образом, не перекликаются исходящие от них сигналы.

Многочастотные устройства – более сложная конструкция и используются для определения сигналов трасс в случае высокой плотности кабельных линий и трубопроводов. Мультичастотные устройства способны определять указанную в программе частоту, не сбиваясь на другие. Современные приборы оборудованы программным обеспечением, что значительно облегчает работу, которая для пользователя заключается в одном нажатии на клавишу и прочтении полученной информации, высветившейся на индикаторе.

Сервисное обслуживание трассоискателей

Для любого потенциального покупателя
наличие сервисного обслуживания приобретаемого оборудования имеет очень
большое значение. Несмотря на тщательный контроль качества своей
продукции со стороны изготовителей, как и любое сложное техническое
устройство, трассоискатели иногда могут выходить из строя. Поскольку
целью приобретения промышленного оборудования является, в конечном
итоге, получение прибыли или сокращение расходов организации,
оборудование должно быть работоспособно. Фирмы-производители
осуществляют сервисные работы максимально качественно и оперативно,
чего, к сожалению, нельзя сказать о некоторых дилерах и дистрибьюторах.
Существуют свидетельства того, как в так называемых «дилерских сервисных
центрах» диагностика неисправностей проводилась неквалифицированным
персоналом, а ремонт осуществлялся с помощью подручных средств и
электронных компонентов неизвестного происхождения, приобретенных,
например, на радиорынке. Очень часто такие «умельцы»
даже не в состоянии предоставить заказчику дефектную ведомость с
описанием необходимых ремонтных работ и перечнем компонентов или
деталей, подлежащих замене.

Следует заметить, что только
использование оригинальных деталей, применяемых изготовителем, может
гарантировать дальнейшую нормальную работу оборудования, а процедура
калибровки трассоискателя после проведения ремонта абсолютно необходима
для обеспечения заявленных технических параметров и точностных
характеристик прибора
. В случае отсутствия калибровки,
поведение прибора после проведения сервисных работ может быть
непредсказуемым, а показания – неточными. Очевидно, что самое
качественное сервисное обслуживание может обеспечить только
производитель приборов, поэтому я имею договоренности со
всеми поставщиками трассоискателей на проведение ими гарантийного и
послегарантийного сервисного обслуживания
. Для удобства заказчиков, я также планирую держать несколько трассоискателей в качестве
подменного фонда на время ремонта.

Трассоискатель кабельных линий своими руками

Трассоискатель можно изготовить и в домашних условиях. Простейший прибор включает в себя тональный RC-генератор сигнала, собираемый на транзисторах, фазоинвертор, управляющее реле, выходной трансформатор и блок питания, который должен обеспечивать стабильность подаваемого на прибор напряжения. Магнитная антенна с усилителем сигнала подключается на выходные телефоны.

Такой трассоискатель нуждается в предварительной наладке, для чего применяется обычный осциллограф. При заданной частоте (обычно не менее 1000 Гц) отстройка выполняется по уровню свечения лампочки.

При настройке приёмника вначале настраивают RC-контур на нужную частоту, для чего применяют обычный звуковой генератор.

При компоновке самодельного трассоискателя важно, чтобы щуп имел минимальную длину и сечение, не менее  2 мм, а расстояние от него до генератора не превышало 500 мм. Точность трассировки устанавливается по уровню выходного звукового сигнала

Бетон своими руками. Пропорции и советы экспертов

Резиновая киянка. Молоток с мягким характером

Что обнаруживают трассопоисковые системы?

Посредством трассоискателей различного назначения возможно идентифицировать:

  • любые виды трубопроводов (газо-, воздухо-, водо-, нефте-, аммиако-, паропроводы, тепловые трассы, канализация и проч.);
  • трубопроводы, которые находятся под напряжением электрохимической защиты (СКЗ);
  • подземные металлические конструкции, запитанные от внешнего генератора;
  • подземные неметаллические конструкции / коммуникации;
  • магистральные трассы коммуникаций и трассы специального назначения;
  • электрические, в том числе силовые, волоконно-оптические и другие кабели;
  • неисправность кабельной линии (обрыв, короткое замыкание) и других коммуникаций;
  • точечные цели: нужный кабель в кабельной трассе, кабельные муфты, места ответвлений кабеля, конкретная пара в точке окончания кабеля, абонентскоий шлейф в помещении абонента и т. д.;
  • пассивные и интеллектуальные маркеры Seba, Komplex, 3M, OmniMarker и др.

Обучение и техническая поддержка

Качественное обучение играет большую
роль в реализации всех возможностей и преимуществ Вашего нового
трассоискателя, и даже самые опытные операторы должны получить
основательную подготовку по отдельным инструментам, которые они
покупают. Как уже было отмечено, даже самые опытные операторы в процессе
обучения всегда могут узнать что-то новое для себя и также поделиться
опытом, что всегда чрезвычайно полезно. Для менее опытных операторов или
новичков в локации, начальный учебный курс, рекомендованный
производителем оборудования, должен быть включен в стоимость
оборудования. Мои программы обучения рассчитаны на разный уровень
подготовки пользователей и одобрены производителями поставляемых
трассоискателей.
