Трицикл из бензопилы урал

Советы и рекомендации

1. Закон о транспортных средствах не причисляет самоделку к транспорту, поэтому правила дорожного движения надо знать из-за собственной сознательности, а также придерживаться их по той же причине. На дороги общественного значения, где ездит большое количество машин выезжать нельзя.
2. Не путайте самоход с аэросанями. Принцип действия практически тот же, но аэросани несколько отличаются по специфике сборки.
3. Не стоит надеяться, что получившийся снегоход сможет перетаскивать грузы. Хоть мощность бензопилы и большая, но не поможет в транспортировке.
4. Желательно установить фары, потому как в темное время суток это будет залогом вашей безопасности.

Пилорама

Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:

1. Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
2. Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
3. Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.

Лебедка из бензопилы своими руками – алгоритм сборки

Если опыт работы с инструментами у владельца пилы все же есть, тогда ничто не помешает сделать лебедку из бензопилы своими руками. Для этого потребуется подготовить элементы механизма.

В перечень необходимых деталей входит:

• бензопила – подойдут старые модели Дружба или Урал. Основное требование к пиле – ее двигатель должен обладать мощностью не менее 2,5 кВт;
• барабан, на который будет наматываться трос. Его можно сделать, или взять готовое изделие от старого ручного механизма;
• редуктор – он нужен для снижения крутящего момента ДВС бензопилы;
• круглые или квадратные стальные трубы – они требуются для изготовления несущей рамы и якоря. Последний даст возможность неподвижно зафиксировать устройство на поверхности;
• несколько кулачковых зажимов;
• рычаг;
• крепежные хомуты.

Важно, чтобы на металлических деталях отсутствовали следы ржавчины. В противном случае самодельная лебедка довольно быстро выйдет из строя

Лебедка на бензопилу собирается в следующем порядке:

1. Рама – одна из важнейших деталей самодельного устройства. От ее прочности зависит надежность всего механизма. Поэтому детали для рамы должны быть сплошными, и довольно крупными. При этом запчасти для несущей конструкции не должна обладать большим весом, чтобы не утяжелять всю конструкцию. Лучше всего для этой цели подойдут металлические трубы. Их необходимо сварить между собой в форме квадрата. Внутри него потребуется приварить еще несколько труб, которые будут удерживать двигатель;
2. Затем в задней части рамы потребуется установить мотор, а позади него – барабан для троса. Двигатель можно прикрепить болтами, чтобы его можно было снять. Основание катушки нужно приварить;
3. После этого к мотору нужно подключить барабан и понижающий редуктор. Делать это нужно посредством сплошного металлического вала. При работе мотор будет передавать обороты через редуктор на используемый вал, с которого вращательное усилие ДВС будет передаваться на барабан
4. Чтобы наладить запуск барабана а автоматическом режиме, к валу потребуется подключить рычаг. Обе детали будут соединяться при помощи кулачковых зажимов. Таким образом, при переводе рычага в одно положение барабан будет включаться, а при установке в другое – элемент будет останавливаться. Это существенно упростит использование самодельного механизма;
5. Чтобы сделать якорь, потребуются заостренные металлические уголки. При работе они будут углубляться в грунт, или цепляться за прочный устойчивый предмет на ровной горизонтальной плоскости.

В конце лебедка из бензопилы должна быть протестирована. Не нужно сразу же проверять механизм при буксировке тяжелых предметов. Сначала потребуется вытащить им малогабаритный объект. В это время нужно проверить надежность крепежей устройства и наличие постороннего шума при работе двигателя от пилы. Если все работает, значит, самодельный механизм полностью готов к эксплуатации.

Пошаговые инструкции по изготовлению

Далее будут представлены подробные инструкции и рекомендации, как изготовить мопед из бензопил различных марок с помощью приспособлений, а также как произвести мопед из велосипеда и мотора от бензопилы.

Как сделать мопед из бензопилы Урал

Мопед будет состоять из рамы, которая повторяет форму рамы велосипеда, двигателя и редуктора, которые собираются из мотора бензопилы марки «Урал», бачка для топлива, тормозной системы.

Для того чтобы алгоритм сборки был понятен, представим его поэтапно с помощью фотографий.

Шаг 1. Берем пилу марки Урал и очищаем ее от загрязнений, если они имеют место быть.

Шаг 2. От бензопилы отсоединяется редуктор и двигатель, демонтируется пильная цепь и полотно. Дополнительно подбирается приводная звездочка велосипеда. Можно использовать звездочку, которая запрессована на раму с помощью подшипников.

На фотографии представлена звездочка в сборе с фрагментом рамы.

Шаг 3. Болгаркой срезаем педаль, оставив только место крепления.

Должна остаться вот такая конструкция.

Рисунок 4. Ниже мы еще вернемся к нему

Шаг 4. Примеряем звездочку к редуктору двигателя бензопилы.

Шаг 5. К стороне, с которой болгаркой удалили педаль (рисунок 4), привариваем ведущую звездочку велосипеда.

Шаг 6. Конструкцию из звездочек привариваем на прутках к редуктору бензопилы с соблюдением соосности ведущей звездочки редуктора бензопилы и приводной велосипедной звездочки.

Подвижные части двигателя мопеда закрываются кожухами, а сама конструкция закрепляется на специальных кронштейнах над задним колесом мопеда.

Шаг 7. С руля велосипеда снимаются полимерные накладка, а в трубках просверливаются отверстия для монтажа акселератора (газа). Управление газом производится через тросик натяжения к пружине акселератора на двигателе.

Шаг 8. Также на рукояти монтируется система пуска (кнопка старт-стоп), которая ограничит движение приводящей цепи после того, как двигатель будет заведен магнето.

В итоге должно получится вот такое транспортное средство.

Которое заводится посредством магнето.

Как сделать мопед из бензопилы Дружба

Отличие от сборки мопеда с использование мотора пилы «Урал» состоит в том, что у «Дружбы» более тяжелый и мощный двигатель, который можно расположить только на нижней раме.

В идеале должна получится подобная конструкция.

Но возможны разнообразные вариации с инженерной конструкцией и геометрией рамы, а также с различным диаметром колес.

В остальном сборка мопеда аналогична, но только в данном случае приводящая шестеренка двигателя бензопилы напрямую соединяется цепью с приводной шестеренкой заднего колеса.

Кстати, для удобства и освещения дороги в вечернее время на мопед можно повесить фонарь, который будет «питаться» от небольшого генератора, преобразующего вращение колеса в электроэнергию.

Рекомендуем почитать интересные статьи о том, как сделать из бензопилы Дружба мотоблок и снегоход, что еще полезного можно сделать из этой пилы читайте здесь.

Как сделать мопед из бензопилы и велосипеда

Алгоритм производства мопеда с двигателем от бензопилы на велосипедной раме уже представлен в статье в качестве типовой инструкции изготовления.

Но также необходимо учесть ряд нюансов, которые касаются рекомендаций по конструкции велосипеда, мощности пилы, использования дополнительных приспособлений.

Итак, рекомендации:

• Необходимо подбирать модели велосипедов с «мужской» рамой. Данная конструкция отличается жесткостью и лучшей управляемостью при работе двигателя. Кроме того, она позволяет эргономичное и надежное крепление двигателя к раме.
• Лучше всех себя зарекомендовали пилы марок «Урал 2Т» и «Дружба М», их мощность в 3 кВт позволяет разогнать мопед до 40 км/ч.
• В качестве бачка для топлива достаточно резервуара емкостью до 2 литров. В качестве бачка можно использовать бутылку.

Мопед из бензопилы Штиль

Изготовление мопеда из бензопилы марки «Штиль» также аналогично производству мопедов из прочих моделей бензопил.

Но есть один очень удобный нюанс, который крайне удобен касательно применения в мопедах. Редуктор и звездочка двигателя бензопилы Штиль находится сбоку от корпуса, что позволяет существенно уменьшить конструкцию сборного редуктора в мопедах.

При использовании бензопилы Штиль, крутящий момент передается с помощью шкивов и ремня.

А после изготовления рамы, «подвеса» бачка, тормозов и фонаря, монтажа двигателя получится примерно вот такая конструкция.

Так выглядит готовый вариант самодельного мопеда с использованием бензиновой пилы Штиль 180

Самодельный снегоход: технология сборки

Подробных конструкторских чертежей и специальных технологических карт для производства самодельного снегохода не существует. Каждый вид имеет свою особенность. Поэтому можно рассмотреть основные моменты сборки снегоходного устройства.

На первоначальном этапе необходим каркас будущего транспортного средства. Рамы для лонжерона можно изготовить из двух стальных уголков размером 50х36 мм и двух стальных листов (каждая толщиной по 2 мм). Для придания жесткости будущему транспортному средству края металлических пластин отгибаются под углом в 90º .

Принципиальная схема коммутатора системы зажигания снегохода.

Теперь необходимо выполнить по два сквозных технологических отверстия (под приводной вал гусеницы в передней и задней частях снегохода, под осевые направляющие зубчатой передачи колес гусеницы). Натяжное устройство лонжерона должно монтироваться на обеих сторонах. На нижней раме привариваются дополнительные усилительные кронштейны, которые должны располагаться равномерно между собой.

Ось опорных катков монтируется с нижней стороны паза. Катки располагаются на 5 осях. Каждый каток необходимо «обуть» в резину. Всего получается при установлении в шахматном порядке 18 катков. Если нет возможности изготовить катки самостоятельно, то можно использовать с картофельного сортировочного агрегата. Кстати, оси катков можно позаимствовать оттуда же. Концы осей следует немного отпустить, для того чтобы можно было нарезать резьбу под М10. Между катками на оси надеваются дюралюминиевые втулки, которые можно изготовить из трубы подходящего диаметра.

Каждая ось кронштейна фиксируется гайкой и контргайкой. Все оси работают как дополнительные поперечины для усиления рамы, при всем этом удерживают лонжерон на некой дистанции между собой. Иных фиксирующих деталей усиления задней и передней частей нет.

Металлические уголки 30х30 мм, приваренные к лонжерону, послужат стойками снегохода. Трех стоек будет вполне достаточно для крепления редуктора бензопилы. Сюда же монтируется промежуточный вал цепной передачи. Между задней и средней частями портала устанавливается ящик. Можно использовать простой ящик для зимней рыбалки. Он послужит сидением для водителя. Передняя часть рамы соединяется с траверсой переднего моста. В этом качестве можно использовать водопроводную трубу диаметром не менее 30 мм. На концах привариваются дополнительные втулки для лыжного руля.

Конструкция снегохода своими руками.

Моторный подрамник крепится в середине балки. Все сборочные детали собираются из труб. В соединительных стоечных местах приваривается стальная косынка. Это придаст конструкции прочностные характеристики и сделает ее более жесткой.

Самодельный снегоход из бензопилы должен быть оборудован гусеницами. Эту технологическую часть конструкции можно взять со старого снегохода «Буран». Для нормальной работы его тракт следует немного укоротить, приблизительно на 500 мм, и места разрыва сшить транспортерной лентой. Колеса для зубчатой передачи делаются из капронового листа в 15 мм.

Вал привода делается из металлического трубного проката диаметром в 28 мм. На него же вправляется круглый фланец с технологическими отверстиями для зубчатых колес. Концы приводного вала необходимо развальцевать и впрессовать туда цапфы-наконечники. Они должны быть проточены под установочные шариковые подшипники. Левый наконечник делается несколько короче правого. Более длинная часть необходима для проточки шпоночного паза, которая послужит для фиксирования ведомой звезды 2 ступени цепной передачи.

Систему рулевого управления в самодельные снегоходы можно применять из старых мотоциклов или мопедов. Главное условие: он должен иметь трехрычажное управление. Манетка на правой стороне руля будет служить вместо педали газа. Устанавливать тормозную систему для такой конструкторской самоделки не обязательно. Хотя все зависит от желания и способностей мастера. Система тормозов значительно осложнит техническую часть сборочного процесса и увеличит общую массу конструкции. Двигатель на самодельный снегоход можно взять от бензопилы «Урал» или «Дружба».

Правовые тонкости

Кстати, добавление вело мотора резко усложняет жизнь райдера с правовой точки зрения. Конечно, и на обычном велосипеде мы являемся полноценными участниками дорожного движения и несём ответственность за наше поведение на дороге. С приобретением же дополнительного к мускульной силе источника работы велосипед становится транспортным средством. Нужны ли права для вождения транспортного средства? Да, нужны. Это нововведение 2014 года.

Права категории «М» достаточно доступны. Как минимум, ими «по умолчанию» обладают все сдавшие на категорию «Б». Отдельно же вождению мотоциклов, мопедов и мотороллеров обучают редко, хотя доступ к сдаче экзаменов на эту категорию доступен на 2 года раньше. В практике же большинство просто игнорирует эту букву закона и не имеет особых проблем. Сотрудники ДПС редко связываются с манёвренными целями, только в том случае, если за рулём совсем юный водитель.

Последствия различных нарушений:

• За вождение без прав – 800 р. штрафа и запрещение управлением (практика применения до конца не ясна – то ли байк отбирают, то ли несуществующие номера снимают).
• При участии в ДТП – персональная ответственность, так как ОСАГО на велосипед явно не оформлялось.

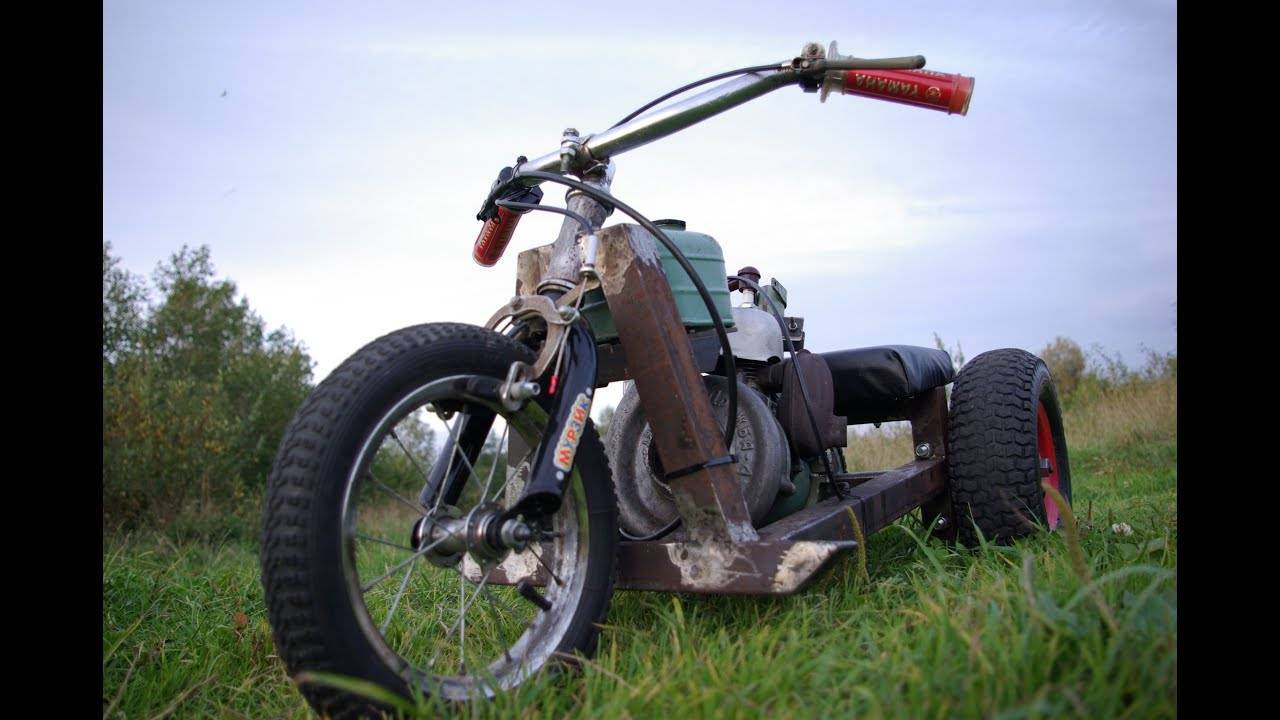

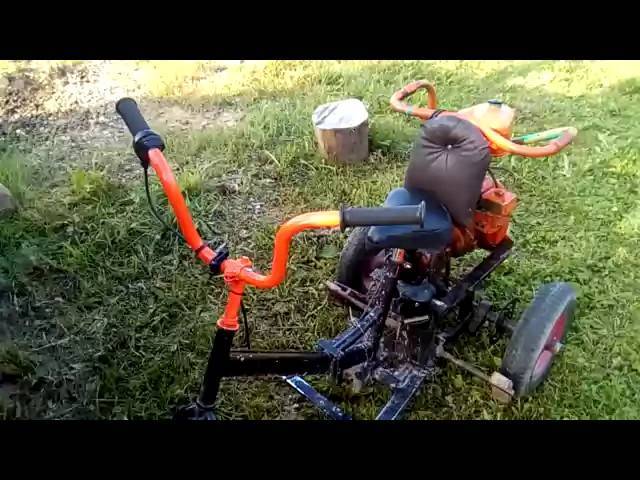

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

Материалы

1. двигатель от бензопилы «Урал» 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравераИнструменты 1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголокПошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками. Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Затем сделал заднюю ось и подготовил подшипники.

Далее примерка и пробная сборка.

Для того чтобы снизить шумность выхлопной трубы, был дополнительно изготовлен глушитель из трубы с 3 перегородками внутри, что поспособствовало снижению шумности.

Сидение сделано из фанеры и поролона отделанного кож-заменителем, приделано к раме на петли, а под ним расположен багажник, куда можно положить инструмент и стартер.

Установил бензобак, подсоединил бензопровод.

Крутящий момент осуществляется за цепной передачи.

Задняя ось крепится к раме через подшипники в трех точках.

Тросики газа и тормоза выведены на руль. Вилка байка тоже самодельная.

Звездочка от Д-6.

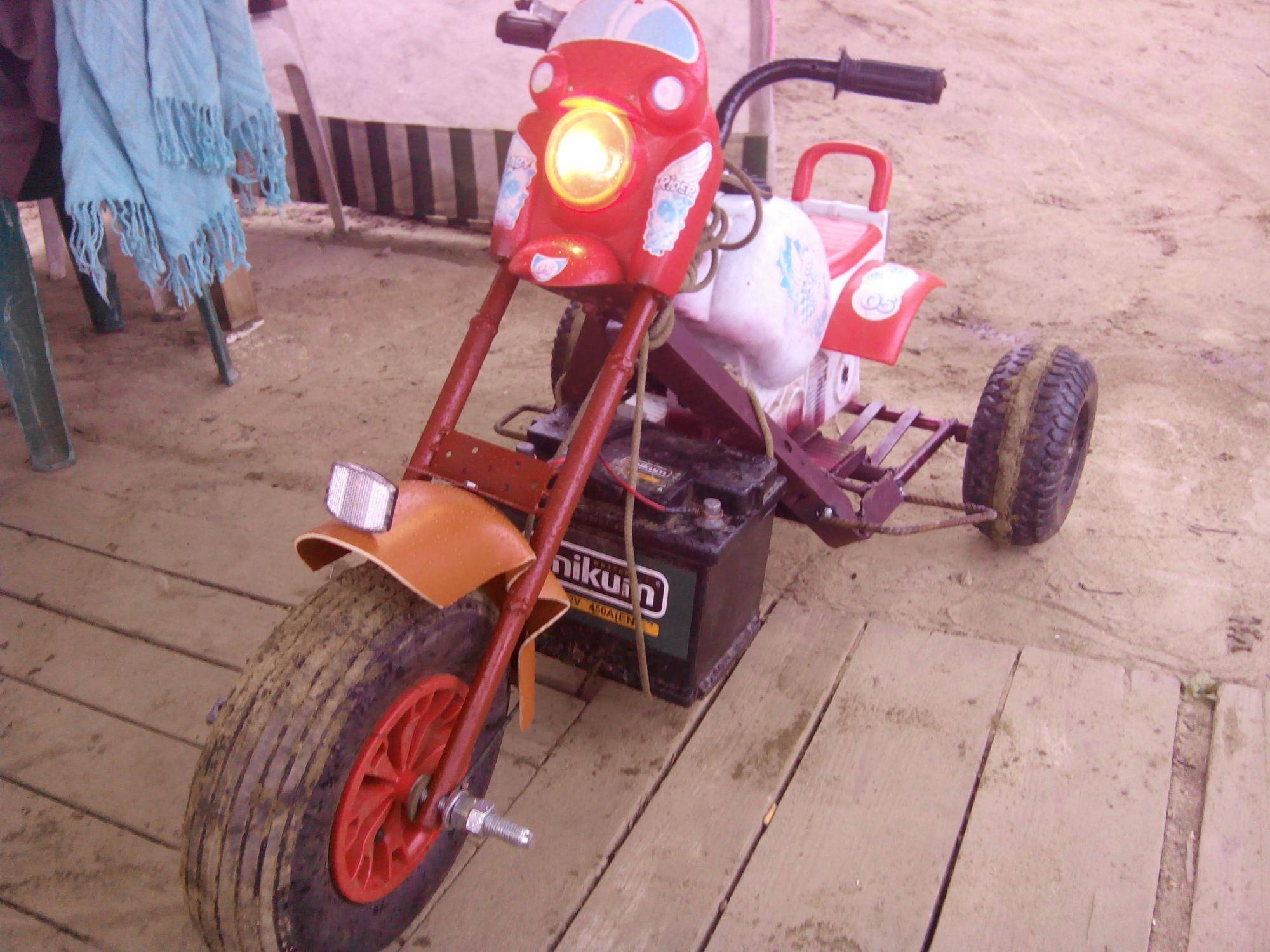

Вот такой классный байк получился

Так же рекомендуем посмотреть видео покатушек на мини-байке

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все

Всем Большое спасибо за внимание! Заходите в гости почаще и не пропускайте новинки в мире самоделок!. Источник (Source). Источник (Source)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Снегоуборщик

Самоделка простая, ее несложно сделать своими руками. Вначале изготавливают раму, которую сваривают из труб 3-4-сантиметрового диаметра. Ее форма — П-образная, с 2 дополнительными поперечинами, расположенными в задней части рамы на расстоянии 20 см одна от другой.

Продольные элементы рамы служат для перемещения снегоуборщика, являясь полозьями. Их концы делают косыми, отверстия заваривают, чтобы избежать забивки снегом. Поперечины нужны для размещения силового агрегата.

Мотор от бензопилы освобождают от рамы и переделывают:

• снимают приводную звездочку;
• устанавливают на ее место небольшую звездочку, которая используется как приводная в мотоциклах «Восход», «Минск».

Изготовление шнека самодельного снегоуборщика:

1. Для вала применяют 80-85-сантиметровый отрезок трубы того же диаметра, что и для рамы. В центре по сторонам приваривают 2 пластины длиной 13 см и шириной 15 см. Они нужны для выброса снега.
2. Из листового металла толщиной 2-3 мм вырезают 4 круга диаметром 30 см. Удаляют внутренние части — диски диаметром 22-23 см. Оставшиеся круговые элементы разрезают в одном месте и растягивают, придавая им форму пружин.
3. Каждую пару пружин располагают симметрично валу, приваривают одним концом к разным сторонам центральных пластин на их концевых участках. Другие концы — к валу через металлические распорки. Направление витков — к центру вала. Длина шнековой части — 70 см.
4. Изготавливают металлический корпус из листового металла для размещения шнека. Он состоит из 2 вертикальных боковин, у которых нижняя и передняя кромки прямые, задняя выполнена по окружности. Последнюю перекрывают листом металла. Размеры корпуса должны обеспечивать свободное размещение внутри шнека. Величина зазора — 5-7 см.
5. Шнек вставляют в отверстия на боковинах. Концы размещают в подшипниках, привариваемых к последним снаружи. С одной стороны вала крепят ведомую звездочку от тех же мотоциклов.

Для изготовления снегоотвода используют отрезок (10 см) алюминиевой трубы и короб, который сваривают из листового металла. Первый закрепляют в отверстии, которое устраивают по центру крышки корпуса примерно посередине ее ширины. К отрезку крепят болтами короб.

Корпус, в котором установлен шнек, размещают в передней части рамы. Приваривают боковины к продольным трубам. На поперечинах рамы закрепляют мотор, располагая ведущую звездочку и ведомую, установленную на конце вала шнека, в одной плоскости. Звездочки снабжают цепью, не забывая устроить механизм натяжения (дополнительная звездочка, крепящаяся болтом к боковине корпуса шнека).

Для управления агрегатом устраивают трубчатую ручку, выводят на нее рычаг, регулирующий подачу топлива в двигатель.

Общие технические характеристики

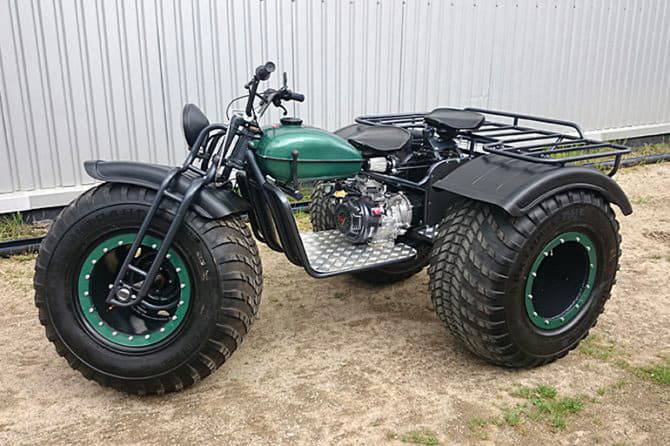

Самодельные трициклы преимущественно изготавливают на рамах мотоциклов или конструкциях, сваренных вручную из металлического профиля. В качестве колес выступают ободрыши от грузовых машин или тракторов. Трансмиссию, тормоза, рулевую тягу формируют из запчастей отечественных и зарубежных автомобилей либо мотоциклов.

Для сравнения в таблице приведены параметры 2 серийных отечественных трициклов.

Характеристика	ТМЗ-5.971	ЗИД-200 (Фермер)
Объем мотора (куб.см)	199	196,9
Мощность (л.с.)	13,6	13,0
Габариты (м)	2,3х1,35х1,25	2,2х1,5х1,2
Вес (кг)	250	210
База колес (м)	1,52	1,5
Просвет дорожный (см)	16,0	13,0
Скорость по максимуму (км/ч)	70,0	50,0

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

• Двигателя;
• Топливного бака;
• Рамы;
• Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
3. К верхним поперечным уголкам рамы прикрепите мотор;
4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.
