Трубный клупп – ручной инструмент для нарезки резьбы на стальных трубах

Как нарезать резьбу на трубе своими руками: делаем резьбу

Очень часто во время установки магистралей трубопровода или же в процессе его ремонта необходимо старые трубы менять на новые. Для этого должна производиться нарезка на новых трубах подходящей резьбы.

У опытного мастера вряд ли будут со всем этим проблемы, ведь за годы работы он «набил себе руку» и может сделать все практически без усилий. Тем более, у профессионалов есть все необходимые для этого инструменты.

Что, если это нужно обычному человеку, который не знает, как сделать резьбу на трубе? Услуги сантехника часто имеют чрезмерно высокую стоимость.

Резьба необходима везде

Итак, для начала нужно запомнить, что на трубах всегда нарезается трубная резьба. Кроме этого, не стоит долго думать насчет размеров, ведь во всех квартирах трубы стандартные, и их размеры могут быть равны 1″, 1 1/4″, 3/4″ или 1/2″. Поэтому, для нарезки резьбы своими руками нужно обзавестись плашкой или трубным клуппом.

Как нарезать резьбу на трубе при помощи плашки

Сначала речь будет идти о плашке. Иногда можно услышать, как этот инструмент называют «леркой», хотя последний термин пришел еще со времен СССР. Это достаточно обычный инструмент, который можно приобрести в любом магазине с металлорежущим инструментом.

Но перед тем как идти и покупать себе плашку, стоит узнать размер труб, на которых будет нарезаться резьба. В основном это полдюйма, три четверти или дюйм. Когда размер известен, приобретается обычная плашка с трубной цилиндрической резьбой. На таких инструментах в маркировке имеется буква G, то есть плашка на полдюйма будет иметь маркировку G1/2″. С использованием таких инструментов резьба на трубах будет выполнена правильно.

Поскольку держа в руках плашку, резьбу не накрутить, нужно обзавестись плашкодержателем. Его стоимость может быть равной стоимости плашки, а может даже превышать ее. Если работа будет производиться всего один раз, тогда можно приобрести китайский плашкодержатель, цена которого ниже стоимости отечественного. Если же хочется купить качественный инструмент, тогда лучше заплатить больше денег, но стать владельцем отечественного держателя. Причиной низкой надежности китайской плашки является сырьевой материал силумин.

Плашка для нарезки резьбы

Как нарезать резьбу на трубе плашкой – достаточно сложный процесс. По крайней мере, для тех, кто никогда еще такого не делал. Все дело в том, что у плашки отсутствует направляющий, поэтому сразу же ровно нарезать резьбу очень сложно, и ее постоянно «закашивает», чего допускать нельзя. Именно поэтому, если нет опыта нарезания резьбы, то лучше запастись специальным инструментом под названием клупп.

Резьба на трубе при помощи клуппа

Теперь о том, как нарезать резьбу на трубе клуппом.

Этот инструмент является очень удобным. Причем правильно все сделать сможет даже тот человек, который никогда в жизни ничего подобного не делал.

Все очень легко, и причиной легкости является специальная направляющая, которой обладает инструмент. В эту направляющую вставляется труба, после чего человеку остается только крутить клупп, и резьба будет нарезаться самостоятельно почти без усилий.

Чтобы облегчить процесс, можно приобрести специальную трещотку, которая позволит не снимая инструмент, крутить клупп, даже если для этого будет мало пространства.

Если необходимо нарезать резьбу на трубе большого диаметра, то есть от одного дюйма, то лучше обзавестись специальным удлинителем для трещотки. Это сделает рычаг большим, а значит, усилия для нарезки будут меньшими. Кроме всего прочего, когда осуществляется нарезка резьбы на трубах вручную, нужно поливать трубу специальной жидкостью для нарезания резьбы или обыкновенным машинным маслом.

Такой шаг облегчит процесс. Причем этим приемом можно пользоваться при нарезке резьбы в любом материале и любым инструментом, будь то метчик, плашка или клупп. Как видно, нарезка резьбы клуппом существенно облегчает процесс создания резьбы, но в свою очередь, это ведет к повышению расходов.

Электрические машины облегчают труд

Существуют и специальные электрические клуппы, где нарезать резьбу на трубе не требует никаких дополнительных усилий.

Принцип действия такого инструмента полностью совпадает с принципом ручного клуппа, но вместо усилий, прикладываемых человеком, здесь работает электрический двигатель. Таким образом, нарезка резьбы вообще не составит для человека труда, поскольку все, что нужно будет ему сделать, это установить устройство на трубу, предварительно смазав его маслом, и включить электроклупп.

phoenix-master.com

Как выбрать трубный клупп для нарезки резьбы на трубе

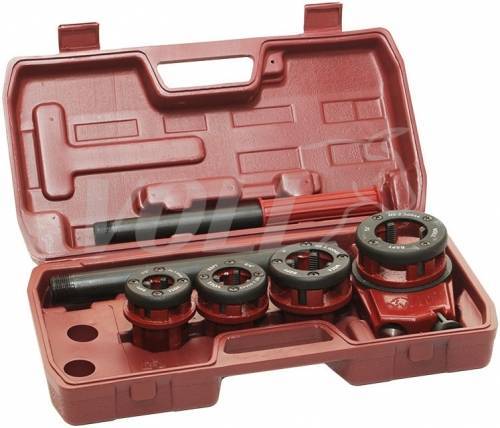

Главная задача инструмента заключается в том, чтобы сделать резьбовое соединение на стальных трубах. Достичь этого результата можно только путем применения плашек высокого качества. Даже если возникает необходимость нарезки резьбы в единичном количестве, то покупка дешевого клуппа (набора с трещоткой) — это не самый лучший вариант. В таком случае лучше купить клупп трубный без трещотки, который будет качественный, чем плашки в наборе. Многие наступают на такие грабли, когда появляется возможность приобрести целый набор плашек резьбонарезных на трубах вместо одного клуппа.

При покупке трубонарезных клуппов, нужно обратить внимание на ряд следующих параметров:

  1. Стоимость. Комплекты дешевых клуппов в наборе — это сыр в мышеловке. Вероятность того, что не получится нарезать резьбу таким инструментом даже на одном экземпляре, составляет 99,9%
  2. Наличие возможности смены резцов. Большинство производителей оставляют возможность сменить резцы, продолжая пользоваться инструментом дальше. Рано или поздно резцы будут затупляться и выходить из строя (даже из высококачественной стали), поэтому возможность их замены является большим достоинством
  3. Материал изготовления резцов. Если покупается набор, то к нему обязательно прилагается инструкция, а также технические параметры инструмента. Резцы должны изготавливаться из высококачественной прочной и легированной стали, которые влияют на возможность нарезки резьбы в большом объеме
  4. Наличие в наборе плашек под нарезку резьбы на трубах разного диаметра. Если приходится часто работать с трубами диаметром более 1 дюйма, то нужно присматривать соответствующий набор
  5. Производитель. Чтобы удостовериться в качестве инструмента, нужно покупать устройства только проверенных производителей. Наиболее популярными производителями трубных клуппов являются: YATO, Зубр, СИБРТЕХ, Truper и другие

Это интересно! Перед покупкой тех или иных моделей клуппов обязательно почитайте отзывы о них. Только при наличии положительных отзывов можно принимать решение о том, чтобы купить трубный клупп в интернете или на рынке.

Виды резьбовых соединений

Прежде всего, следует отметить, что особых навыков для выполнения данных действий иметь не нужно. Но уметь отличать вид резьбы на трубе нужно

Например, важно различать дюймовую и метрическую накатку, левую и правую. Вообще видов существует большое количество, но чаще всего применяется именно эти — дюймовая и метрическая

Отличительные характеристики дюймового и метрического вида выглядят следующим образом.

Дюймовый тип резьбы на трубах:

  1. Все элементы измеряются дюймами.
  2. Наличие профиля в форме равнобедренного треугольника с углом в 55 градусов на верхнем углу.
  3. Присутствующий большой шаг. Следовательно, такой профиль крупнее и такой тип нарезки отличается более высокой прочностью.

Метрический тип:

  1. Все элементы измеряют в миллиметрах.
  2. Профиль отличается формой равностороннего треугольника.
  3. Более мелкий шаг.

Ниже рассмотрим каких видов бывает резьба.

  • Правой. Это если гайка закручивается на болт по ходу часовой стрелки.
  • Левой. Гайку в этом случае закручивают в обратном направлении.

Высококачественного нарезания на трубе можно достичь только при условии, что безошибочно выбран объем сверла или стержня для изготовления отверстия.

Каждая резьба на трубах характеризуется индивидуальными параметрами, которые регламентируются ГОСТом 621181.

Так, например коническая резьба по требованиям ГОСТа отличается выступом витков. Также данными нормативными документами определяется и канавка при нарезании. И по ГОСТу 621181 определяют профиль нарезания.

Применение клупа

Клупп для нарезки не менее эффективен, чем плашка. Данное устройство для нарезания представляет более современный инструмент и является универсальным. Состоит клупп из держателя с пазами. В них размещают сменные резцы, которые легко можно поменять, если они во время работы затупились.

Особенностью данного устройства для резьбы является маленькая потребность усилий со стороны мастера. Так же следует подметить, что работать с таким приспособлением намного безопаснее, чем с остальными аналогичными инструментами. Все дело в том, что держатель клуппа внутри оснащен направляющими, которые в значительной мере повышают точность воспроизводимых действий данным устройством.

Используемые инструменты

На сегодняшний день для внешней резьбы используются следующие виды клуппов:

  • трубные (обычный вид);
  • клуппы Маевского;
  • трещотные.

Обычные клуппы применяют при создании витков своими руками. Также они используются при малых объемах выполняемых работ. При нарезании применяются раздвижные и нераздвижные плашки.

Трубные приспособления изготовляются в двух видах:

  • для диаметров от 15 до 20 мм;
  • для диаметров выше 25 мм.

Инструкция по нарезанию трубными клуппами следующая:

  1. Для начала нужно зажать трубу в тисках, или прижимах.
  2. Далее ее конец нужно очистить от ржавчины и прочих загрязнителей.
  3. Очищенный конец смазывается олифой.
  4. Далее на трубу надевают клупп и при помощи ударов киянкой садят его на место.
  5. Убедившись в правильности расположения можно начинать вращение для нарезания канавок до требуемого предела.

Также часто можно встретить при создании витков такое приспособление как клуппы Маевского. Плашки для него производятся в двух вариантах: №1 (15 и 20 мм) и №2 (25 и 32 мм). Для других диаметров лучше всего применять обычные, вышеуказанные клуппы.

Среди преимуществ клупп Маевского модно выделить небольшой вес, простоту конструкции, неприхотливость в уходе и возможность горячей замены плашки

Следует отметить важность точной их установки в соответствии с метками

Инструменты для нарезки резьбы

Трещотный вид данного инструмента применяется при диаметрах элементов в 15, 20 и 25 мм. Для максимально удобного использования в таких приспособлениях используется храповый механизм, который позволяет производить нарезку на элементах, которые расположены в труднодоступных местах. При диметре меньше 25 мм все производится за один проход. В иных случаях требуется двойное прохождение.
