Угловая струбцина своими руками

Особенности конструкции

Струбцина может быстро выйти из строя, поэтому так важно знать, как смастерить самодельный инструмент. Составными частями данной металлической конструкции являются рычажная часть, рама, губы зажима и подвижная деталь

В чем преимущества зажимных инструментов:

  • Надежность и качество. Детали ручных тисков и крепежные элементы, сделанные из металла отличаются прочностью и долговечностью. Таким образом, есть возможность производить плотную стяжку деталей разного коэффициента упругости.
  • Легкий вес. Данный агрегат в отличие от обыкновенных тисков мобилен и транспортабелен. Конструкцию можно сделать при желании и стационарной.

    Семантическое изображение зажима

  • Надежный захват. Металлические детали инструмента позволяют производить максимально плотный захват, исключающий любой проворот, скольжение или выпадение элементов.
  • Многофункциональность. Современные металлические струбцины универсальны, их используют для работы с различными материалами: детали из металла, древесины или пластика. Кроме того, формы предметов могут быть объемными, гладкими и даже трубчатыми, а размеры могут варьироваться от нескольких сантиметров до десятков сантиметров.

    Применение самодельной стальной струбцины

Модели зажимных инструментов делятся на следующие классы по работе механизмов и структурным особенностям:

  1. Трубный. Используется для фиксации крупногабаритных предметов, длину трубы при этом можно менять. Отличается сложным принципом работы.
  2. Угловой. Самый распространенный вид зажимных механизмов, используется для того, чтобы свести бруски из древесины строго под углом 90 градусов.
  3. Ленточный. Чаще используется в столярном деле, составной частью является плавающий гибкий элемент, натяжение которого можно регулировать.
  4. Пружинный. Такая струбцина скорее напоминает прищепку для фиксации, усилие создается за счет работы пружины внутри конструкции. С пружинным механизмом можно работать и одной рукой, используется при малых усилиях сжатия.
  5. Автоматический. Этот тип можно отнести к быстрозажимным конструкциям, отличается простым и понятным принципом работы. Иногда встречаются модели со слабой фиксацией, однако чаще всего этот недостаток касается только недорогостоящих инструментов.
  6. Торцевой. Эти модели имеют С-образную форму и три винта, чаще применяются для фиксации накладок на столешницы и другую мебель.
  7. G-образной формы или быстрозажимный. Один из самых распространенных типов струбцин, часто является бюджетным вариантом тисков. В процессе работы предмет закрепляется на край столешницы или другой плоскости. Такой инструмент позволяет производить простую сводку элементов для склейки или фиксацию деталей для шлифовки или заточки.

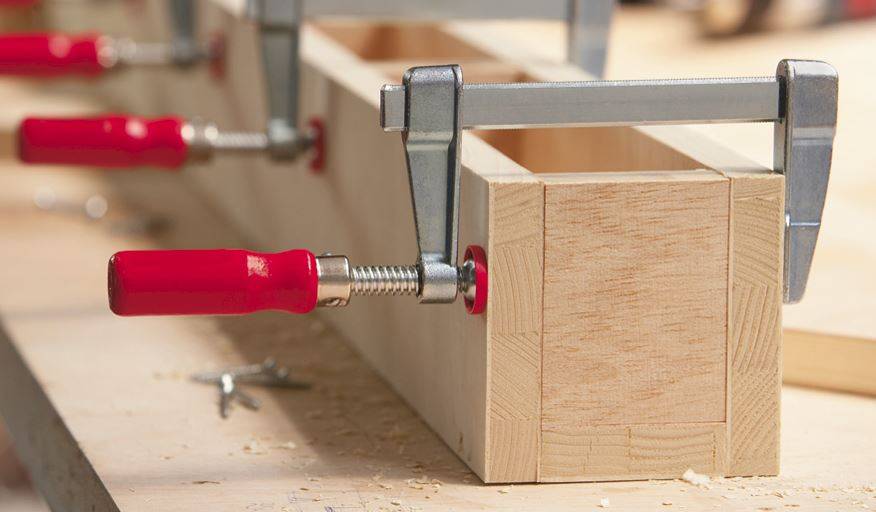

  8. F-образной формы или винтовой. Отличается большими возможностями регулировки за счет расположения направляющей шины, в работе с таким инструментом участвуют, как правило, обе руки. Есть возможность изменять ширину захвата, соединяя предметы различной толщины. Такой агрегат изображен на фото.

Это интересно: Подъемник для гипсокартона своими руками — чертежи и схемы

Винтовые зажимы

Весьма популярные модели, которые имеют ещё одно название – лучевые струбцины. Имеют каркасную дугу в виде буквы U, а также подвижной винт с массивной площадкой (так называемым «пятачком»).

Обратите внимание!

  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

  • Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

  • Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

  1. Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
  2. С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
  3. Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
  4. В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
  5. В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
  6. Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

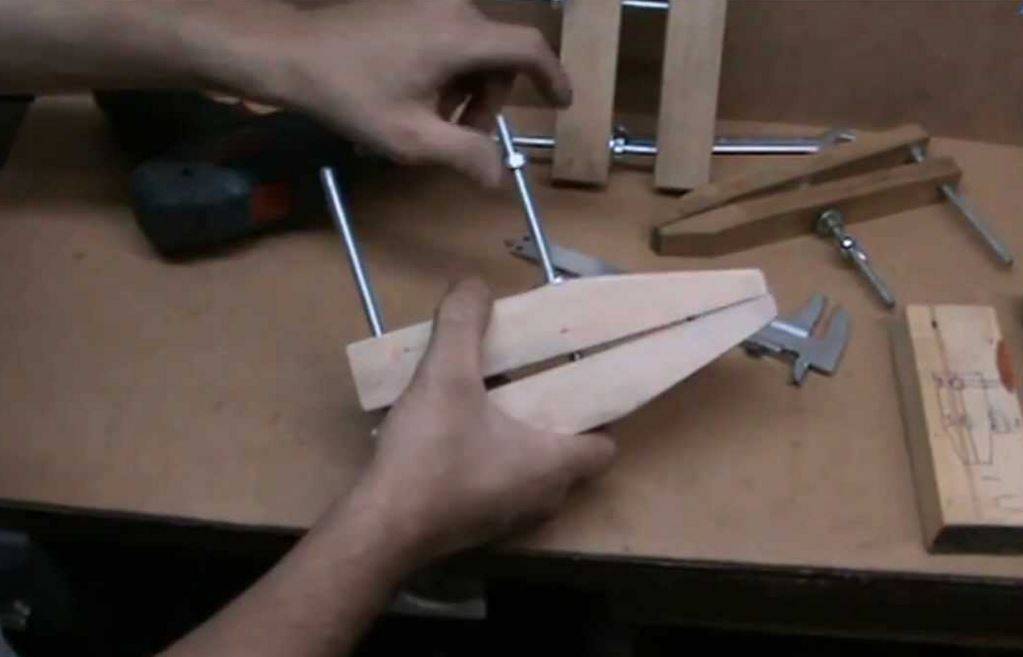

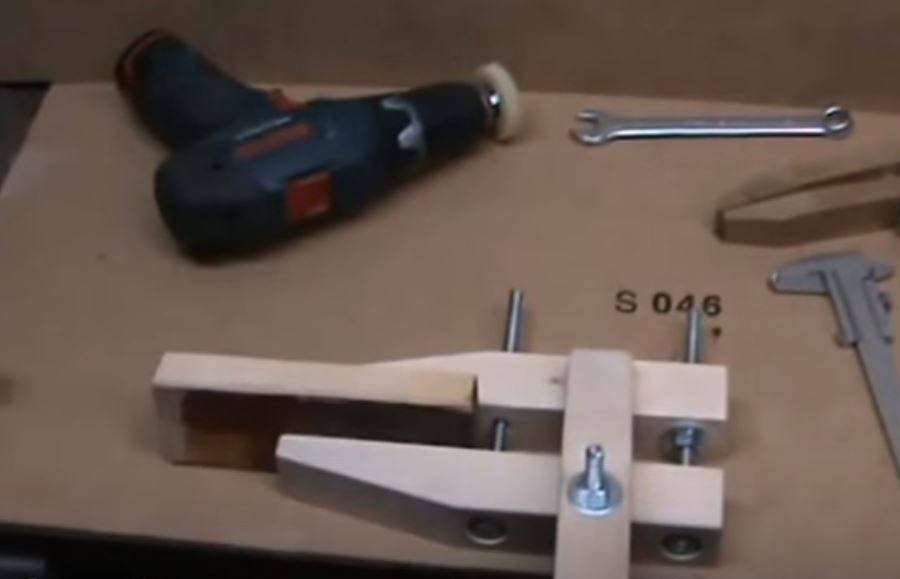

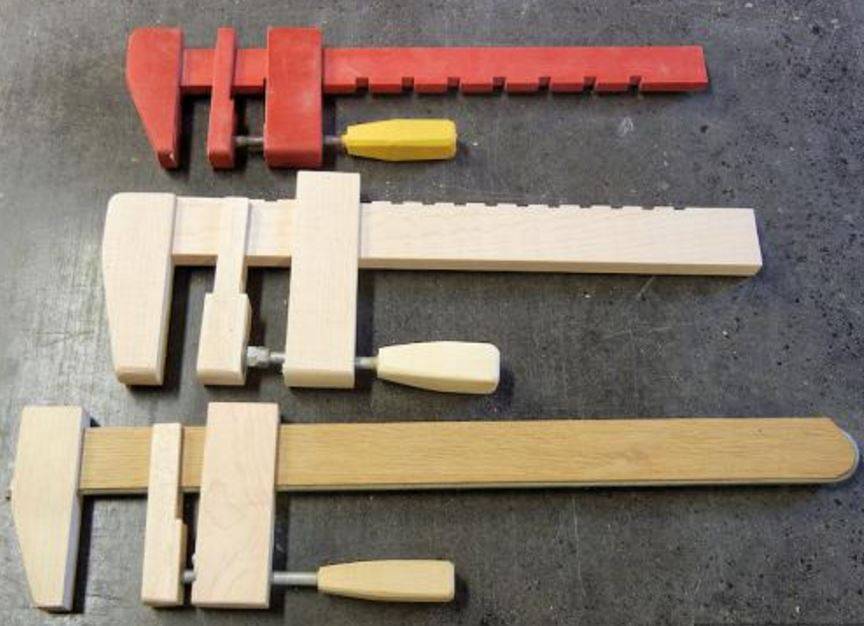

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

  1. Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
  2. Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
  3. Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
  4. Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
  5. Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
  6. Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

  1. К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
  2. К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
  3. Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
  4. Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Где используют самодельные зажимы

В гараже, помещении для столярных работ мастер собирает комплект инструментов, которые понадобятся для различных поделок. Часто необходимо заготовки устойчиво крепить к столу или верстаку, чтобы выполнить отделку материала.

Нужна будет струбцина для сохранения устойчивого положения деталей в следующих случаях:

  • при мебельной сборке, когда склеивают доски, щиты, нужно удержать части элементов;
  • во время установки эхолотов на торцах лодок, рыболовы используют для закрепления приманки;
  • настольный светильник легче повесить на стену, различные предметы быта, которые нужно держать одной рукой;
  • установка пильного диска на болгарку происходит с дополнительным держателем;
  • древесную напольную стяжку делают с удерживающим приспособлением;
  • ремонтируют крылья машины с применением устройства;
  • делопроизводители пользуются самостоятельно изготовленными зажимами, чтобы сделать переплеты на крупных бухгалтерских журналах;
  • закрывают крышки на часах мастера по ремонту с помощью миниатюрных, поддерживающих установок;
  • сапожники используют в мастерских самодельные зажимные приспособления.

Сварщикам тоже часто требуется устойчивый, надежный держатель с металлическим корпусом, чтобы свободно работать обеими руками.

Деревянная угловая струбцина

В столярном деле применяются инструменты определенного типа. Угловая струбцина для мебели также может быть выполнена при помощи подручных средств. Для этого необходимо обладать хотя бы самыми простыми навыками работы с деревом.

Первоначально следует подобрать правильный тип материала. Лучше всего применять ясень, дуб, березу, бук или граб. Древесина должна быть влажностью не более 12 % и не иметь сучков, повреждений или неровностей. Из такого материала делают 2 пластины по 20 см длиной и 15 см шириной. Их толщина должна быть около 2 см. Еще два бруска имеют длину до 25 см и ширину, толщину 2 см.

Понадобятся также крепежные материалы. Чтобы собрать угловую струбцину для монтажа мебели, необходимы металлические болты и саморезы. Для максимально качественной сборки 2 самореза имеют длину 20 см, а еще 2 – около 12 см. Диаметр всех четырех деталей – 5 мм.

Изготовление струбцины своими руками

Своими руками можно создать:

  • необходимую прочность приспособления;
  • оборудование для фиксации металлических деталей;
  • струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

  1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
  2. Разделить квадраты на две части по диагонали.
  3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
  4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

  • две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
  • два бруска шириной 2 см и длиной 25 см;
  • металлические болты;
  • саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

  1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
  2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
  3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
  4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

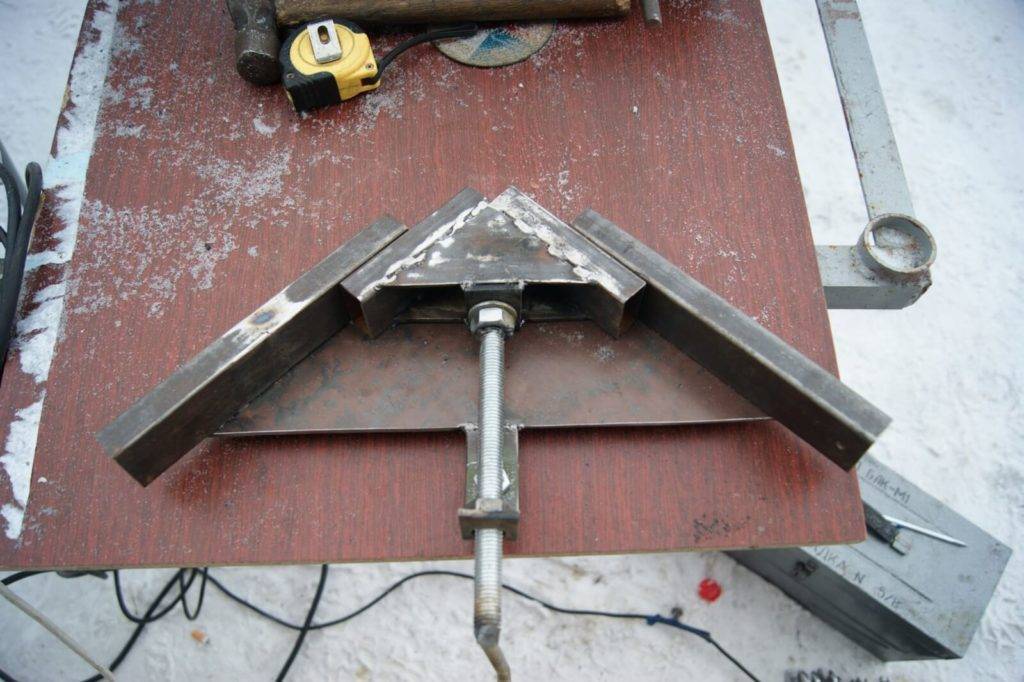

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

  • под различными углами фиксировать элементы конструкции;
  • выполнять предварительный монтаж изделий;
  • выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

  1. Двухкоординатные.
  2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

  • стальной лист толщиной в 10 мм;
  • гайки – 3 шт;
  • стальной лист с наружной резьбой по размеру гаек;
  • шайбы большого диаметра.

Технология изготовления:

  1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
  2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
  3. Опорный элемент плашмя приварить на короткий край.
  4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
  5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
  6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
  7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

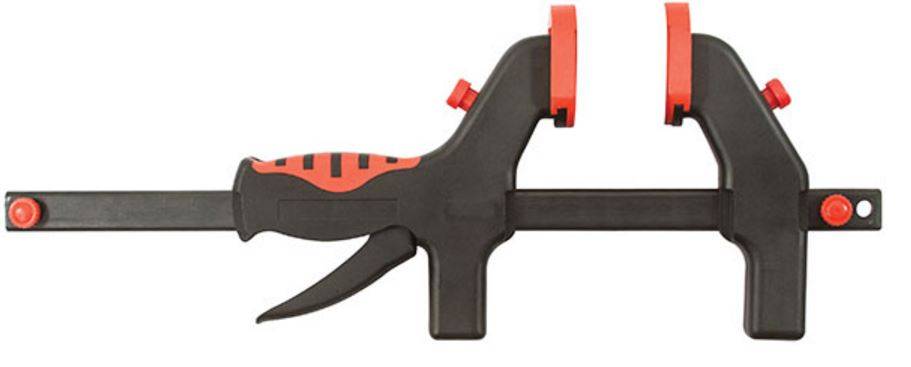

Лучшие быстрозажимные струбцины

Этот инструмент имеет длинную направляющую со свободным ходом передвижной части и пистолетную рукоятку, нажатие курка которой обеспечивает перемещение по зубцам и прижим.

Сила сжатия контролируется количеством нажатий на курок. При выборе важен разбег губок и удобство использования.

BAHCO QCB-900, 900 мм — для огромных изделий

Это лучшая быстрозажимная струбцина для огромных предметов, потому что длина ее рейки составляет 900 мм. Швейцарский инструмент отличается удобной рукояткой с резиновой накладкой на задней части.

Губки снабжены обширными накладками, увеличивающими площадь прижима. Быстрое изменение размера осуществляется нажатием кнопки на торце передвижной части. Скобы обхвата имеет многочисленную систему ребер жесткости.

ЧИТАТЬ ТАКЖЕ

5 лучших плоскогубц

Плюсы:

  • две рабочие части струбцины можно переставлять местами, что позволяет использовать приспособление как на сжатие, так и на разжим;
  • широкие накладки защищают от вдавливания в древесину;
  • ширина зажима 900 мм;
  • пистолетная рукоятка очень удобна для мастера;
  • длина курка на всю рукоятку защищает от прищемления пальцев;
  • глубина зажима 95 мм;
  • толстая рейка из металла, исключающая изгиб;
  • легкий ход курка.

Минусы:

  • стоимость от 1850 рублей;
  • крупные габариты для транспортировки 1200х25х40мм;
  • со временем появляется ржавчина от попадания влаги;
  • масса 1,5 кг может утомлять руку при частой перестановке.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

  1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

    Струбцины такого типа подходят для работы с крупными заготовками

  2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

    Предметы фиксируются за счёт вспомогательного винта и шагового механизма

  3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

    Стубцина подходит для работы с габаритными заготовками

  4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

    Струбцины этого типа упрощают стыковку заготовок под прямым углом

    Угловая струбцина с двухсторонним угловым блоком

  5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

    Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

  6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

    Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Это интересно: Как клеить флизелиновые метровые обои: разбираемся развернуто

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

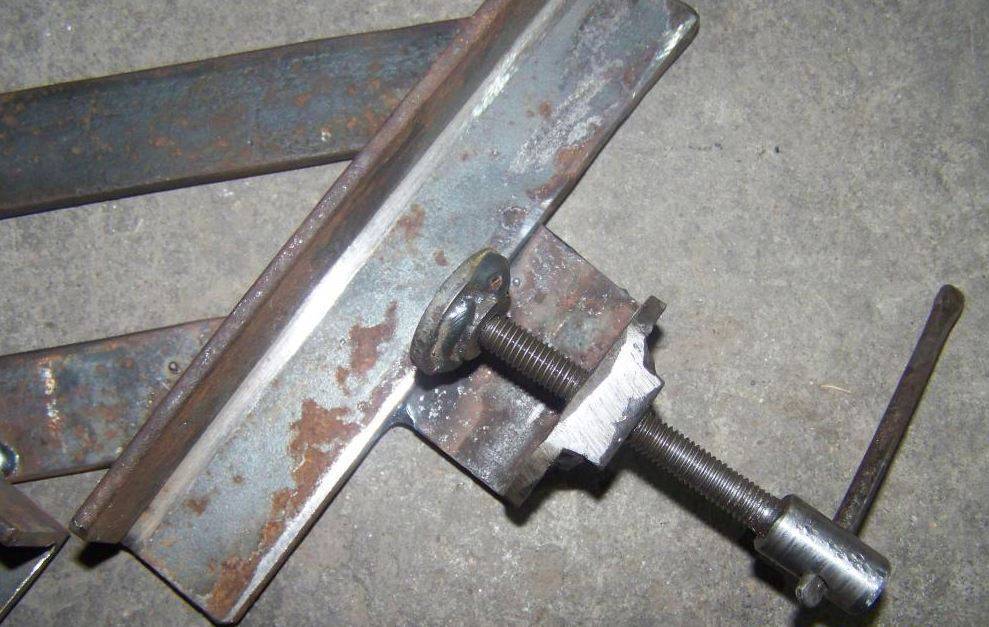

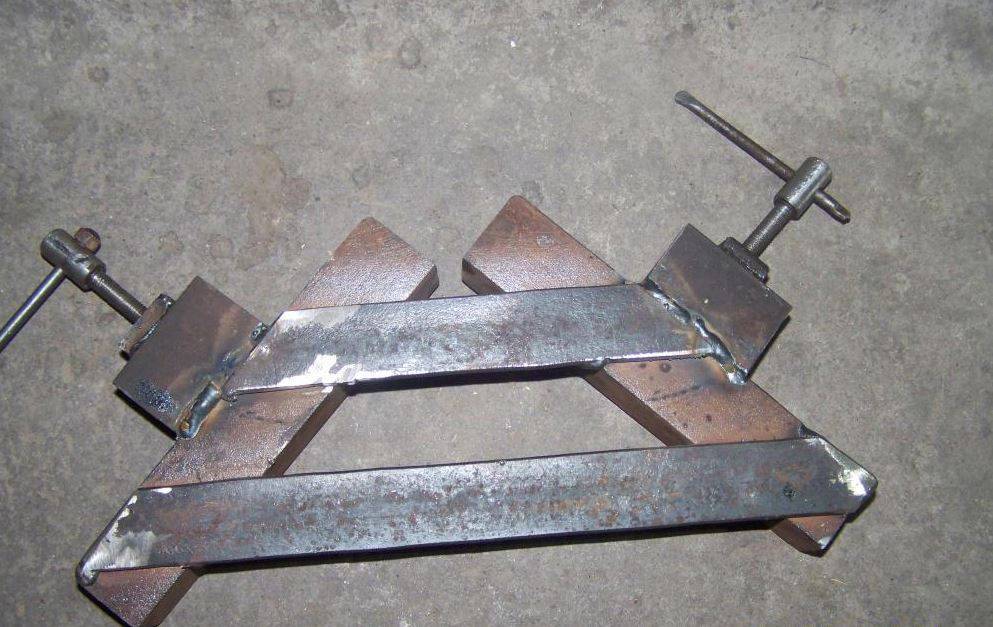

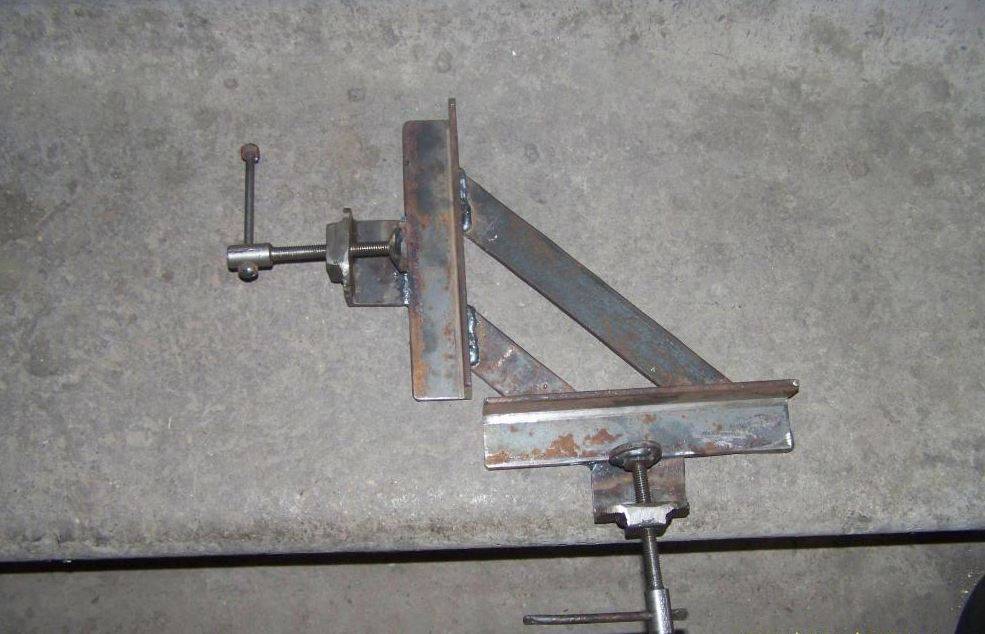

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

  • стальной уголок 40 мм, толщиной 3-4 мм;
  • стальные пластины шириной 40-50 мм;
  • шпильки с резьбой, желательно закаленные;
  • прутки для воротков;
  • гайки для червячного механизма;
  • сварочный аппарат;
  • дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

  Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

  1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
  2. Мебельные гайки с фиксатором под дерево.
  3. Стальные шпильки, не обязательно из дорогой закаленной стали.
  4. Гайки — барашки с резьбой, соответствующей шпилькам.
  5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

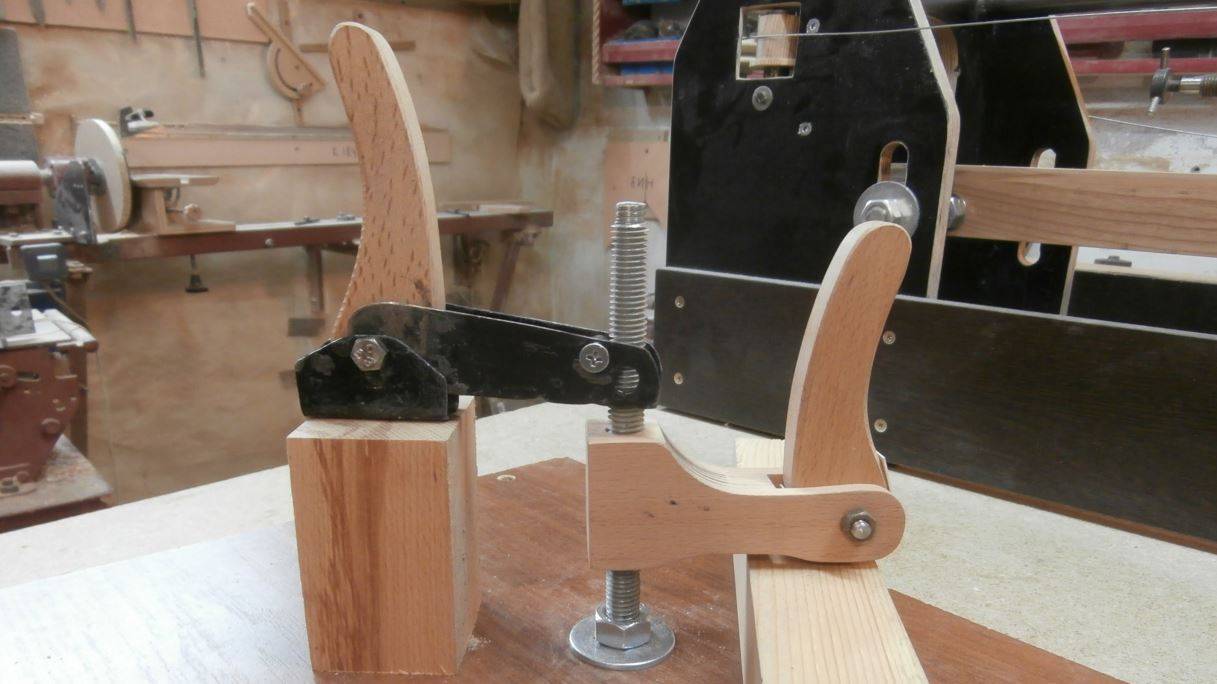

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Кулачковые быстрые струбцины

Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.

Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.

Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.

Далее ставят эксцентрики, засверливают оси, выравнивают, для того чтобы можно было зажим поджимать пальцем, и собирают приспособление.

Лучшие быстрозажимные струбцины

Этот инструмент имеет длинную направляющую со свободным ходом передвижной части и пистолетную рукоятку, нажатие курка которой обеспечивает перемещение по зубцам и прижим.

Сила сжатия контролируется количеством нажатий на курок. При выборе важен разбег губок и удобство использования.

BAHCO QCB-900, 900 мм — для огромных изделий

Это лучшая быстрозажимная струбцина для огромных предметов, потому что длина ее рейки составляет 900 мм. Швейцарский инструмент отличается удобной рукояткой с резиновой накладкой на задней части.

Губки снабжены обширными накладками, увеличивающими площадь прижима. Быстрое изменение размера осуществляется нажатием кнопки на торце передвижной части. Скобы обхвата имеет многочисленную систему ребер жесткости.

ЧИТАТЬ ТАКЖЕ

5 лучших плоскогубц

Плюсы:

  • две рабочие части струбцины можно переставлять местами, что позволяет использовать приспособление как на сжатие, так и на разжим;
  • широкие накладки защищают от вдавливания в древесину;
  • ширина зажима 900 мм;
  • пистолетная рукоятка очень удобна для мастера;
  • длина курка на всю рукоятку защищает от прищемления пальцев;
  • глубина зажима 95 мм;
  • толстая рейка из металла, исключающая изгиб;
  • легкий ход курка.

Минусы:

  • стоимость от 1850 рублей;
  • крупные габариты для транспортировки 1200х25х40мм;
  • со временем появляется ржавчина от попадания влаги;
  • масса 1,5 кг может утомлять руку при частой перестановке.

Устройство простейшей конструкции

Разновидностей данного инструмента достаточно много, в зависимости от ряда критериев (форма, размеры, материал, принцип действия прибора). Однако, все модели имеют стандартную схему строения:

  • Каркасная рамка, имеющая форму буквы П.
  • Одна стационарная фиксирующая деталь.

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

  • Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

Дополняет конструкцию подвижный элемент для прочной фиксации предметов (а именно, винт). Чертежи струбцины позволяют ознакомиться с особенностями конструкции.

Что нужно для угловых зажимов

Часто сварку проводят, соединяя металлические листы под углом. Их нужно неподвижно держать, как сделать это сварщику, если его руки заняты электродом с маской.

Фиксирующее приспособление

Выручит простое фиксирующее приспособление.

Предварительно собирают:

  • 10 мм. по толщине металлические полосы;
  • уголки 40х40 или 50х50 (мм.);
  • гайки – 4 шт.;
  • кронштейн.

Уголок скрепляют болтами или сваркой жестким соединением. Прижимным устройством будут приваренные друг с другом гайки или консольная опора, в отверстиях которой накручена резьба. На установленных направляющих будет перемещаться зажимной механизм. Дрелью сверлят отверстия, вставляют болты, закручивают гайки.

Следующая модель тоже не сложная, но её крепят к верстаку – так удобней работать. Нужно подготовить:

  • 2 уголка размером 70 х 70;
  • 2 листа железа;
  • 2 стальные шпильки;
  • гайки – 6 шт.

Порядок производства:

  1. Уголки сваривают под прямым углом.
  2. Для жесткости ставят металлические планки.
  3. По середине уголков приваривают по 1 консоли.
  4. В просверленном отверстии нарезают резьбу.
  5. В приваренную гайку вкручивают шпильку, она будет фиксировать заготовку.

Соединенные сваркой гайки устанавливают на конец шпильки, тоже приваривают.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
