Установка акриловой ванны на каркас своими руками: подробная пошаговая инструкция

Герметизация стыков между стеной и бортом ванны

Даже если чаша расположена впритык к стене, между плиткой и бортиком остается небольшой зазор. В этот промежуток попадает влага, которая провоцирует развитие плесени.

Тонкий слой силиконового герметика не всегда может полностью заделать щель, т.к. при нагрузке акриловые бортики прогибаются внутрь.

Заделка швов между стеной и ванной силиконовым герметиком.

Наиболее практичными способами герметизации стыка являются:

Силиконовые ленты. Водонепроницаемые ленты фиксируются на слой силикона, прочно заделывая зазор между плиткой и бортиком. Преимуществом такого варианта являются скорость заделки и возможность повторить процедуру при попадании влаги под герметизирующий слой.
Пластиковые уголки. Позволяют заделать стыки более надежно и эстетично. За счет прорезиненных уголков они плотно прилегают как к бортику, так и к кафелю. Для плотного прилегания нужно измерить бортики чаши и разрезать пластиковый уголок на несколько частей. В местах контакта (на углах ванны) части срезаются под углом 45°. После обрезки верхний край уголка должен выступать за нижний на длину наибольшей стороны уголка. Бортики, уголок и участок стены обезжириваются спиртом. На поверхности контакта наносится силиконовый клей. Уголок плотно прижимается к краю ванны и стене.

Установку чаши в ванной комнате, обложенной плиткой, можно проводить тремя способами:

после укладки плитки;
до оформления стен (бортики ванны зашиваются в плитку);
после приклеивания кафеля до уровня бортиков.

Ванны из акрила и с дополнительными функциями (например, гидромассажа) рекомендуется устанавливать после облицовки стен. Если конструкция потребует ремонта, плитку не придется ломать и перекладывать.

Материалы и инструменты

Технология установки акриловой купели состоит из нескольких последовательно выполняемых этапов и для каждого из них нужны свои материалы и инструменты. Приводим их полный перечень. Если какие-либо работы не будут проводиться, то и материалы с инструментами не потребуются.

Для проведения комплексного ремонта ванной комнаты потребуются:

акриловая ванна;
экран для ванны;
сифон;
гофрированная трубка для подключения к стояку;
кирпич, силикатные или пеноблоки;
сухой раствор или цемент М400;
малярная (армировочная) сетка из стекловолокна;
гидроизоляционная мастика;
потолочный профиль (CD) или алюминиевый уголок;
половая керамическая плитка;
кафель для стен;
плиточный клей;
силиконовый герметик;
монтажная пена для обработки корпуса чаши — уменьшает шумовую нагрузку при наборе воды.

В наборе инструментов должны быть:

перфоратор — используется для удаления старой плитки и сверления отверстий под крепежные элементы;
болгарка — нужна при возникновении сложностей в процессе разборки старой ванны;
молоток;
кельма;
зубило — потребуется для демонтажа старой плитки;
нож или мастерок для снятия герметика;
строительный уровень — нужен при укладке плитки и выставлении чаши по горизонтали;
зубчатый шпатель;
шуруповерт или отвертка для монтажа каркаса и сборки сифона;
гаечный ключ для зажима стяжных гаек;
рулетка;
маркер (строительный карандаш);
строительный угольник.

На каркас из металла

Сборка каркаса акриловой ванны относится к сложным технологическим операциям, и требует больших временных затрат. Однако это окупается большей надежностью конструкции. Каркасы разрабатываются производителями, с учетом габаритов конкретного изделия. Однако если прибор имеет простую прямоугольную конфигурацию, крепежную конструкцию можно приобрести отдельно. Главной деталью каркаса является рама, именно она выполняет функцию основы для фиксации других конструкционных элементов. Рама бывает сплошной (сварной) или сборной. В последнем случае ее собирают своими руками, используя инструкцию к изделию.

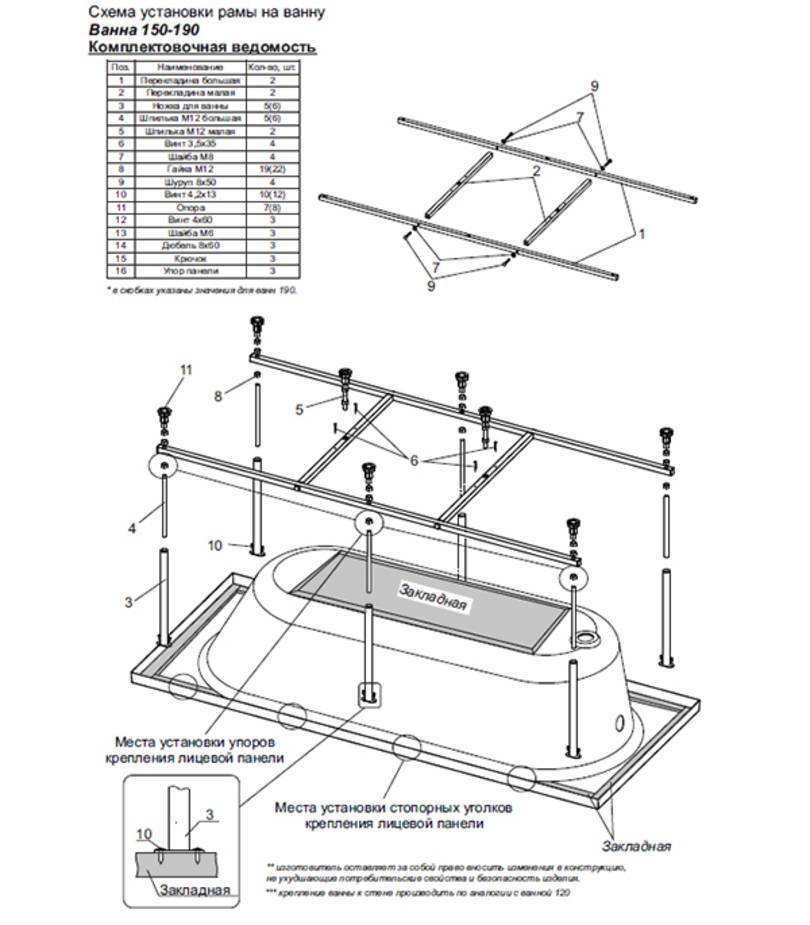

Описание, как собрать каркас для ванны:

Положить готовую раму на дно ванны, для чего ее нужно перевернуть. Это облегчит сборку каркаса, следуя схеме в инструкции. Комплектация состоит из стоек, шпилек, ножек из пластика, гаек, саморезов и стеновых крепежей. На точное число элементов влияют размеры и конфигурация ванны. В сложных конструкциях деталей на порядок больше.
Закрепить вертикальную стойку. Делается это при помощи шпильки с накрученной гайкой, которую нужно вставить в отверстие в угловой части рамы. Далее шпилька просовывается в ножку для последующего ввинчивания. Верхняя часть шпильки закрепляется еще одной гайкой. По схожей схеме монтируют остальные стойки. По ходу ввинчивания шпилек, нужно оставлять небольшой зазор от рамы до стойки, это даст возможность выставить каркас по высоте.
Установка каркаса. После того, как все стойки окажутся на своих местах, выполняют регулировку каркаса по высоте и горизонтали. Для проверки используют строительный уровень.
Прикручивание каркаса к ванне с помощью саморезов. Первым делом фиксация выполняется в районе усиленной пластины на дне чаши. Далее переходят к углам конструкции (в районе размещения закладных пластин).
Монтаж ножек на раму. В точках их размещения имеются отверстия с резьбой. В них ввинчивают шпильки, выставляя нужную высоту с помощью линейки. Для фиксации ножек используют гайки.
Установка подпятников. Если в комплектацию акриловой ванны входит экран, то ножки по наружной стороне оснащаются металлическими г-образными вставками для фиксации панели. Для крепления г-образной пластины применяют гайки в центре ножки. Чтобы менять высоту стойки, гайка вращается в нужную сторону.
Финальные работы. Ванну нужно перевернуть на ножки, отрегулировав их по высоте. Далее сантехнический прибор придвигают к стене, что дает возможность отметить точки расположения настенных креплений. Прикручивание и фиксация бортов выполняется по той же технологии, как было упомянуто в первом варианте установки. К установленной конструкции приставляют экран, чтобы наметить точки его фиксации по краям и в центре. С помощью саморезов, в намеченные места прикручиваются пластины, на которые крепится декоративный экран.

В конце работы делают заделку стыковых участков между бортами прибора и стеной. Для этих целей обычно применяют силиконовый герметик. Перед его нанесением основание обеих поверхностей очищают от пыли и проходят обезжиривающей жидкостью. Чтобы не запачкать стены и бортики ванны, на них клеят строительный скотч. Силикон нужно укладывать равномерным слоем, для выравнивания которого обычно применяют мокрый палец. Каркасы часто применяют и для сборки угловой акриловой ванны.

Установка акриловой ванны на каркас

Ванна из акрила на железном каркасе.

Пошаговая инструкция установки включает следующие этапы:

сборка металлической основы (каркаса);
прикрепление ванны к собранной рамке, регулировка высоты опор;
установка чаши, контроль горизонтальности и равномерности нагрузки;
подключение канализации;
монтаж декоративного экрана.

Ножки могут монтироваться на первом или втором этапе в зависимости от того, прикрепляется каркас к чаше или сразу устанавливается на пол.

Скручиваем каркас

Конфигурация опоры зависит от формы резервуара:

стандартная ванна монтируется на прямоугольный каркас с 8 стойками и 4 поперечными планками (2 по краям и 2 на равном расстоянии от центральной поперечной оси);
каркас для овальной чаши может монтироваться на 7 стоек, причем крайние из них с каждой стороны стоят на одном уровне, а поперечные планки соединяют только 3 пары ножек;
для угловой ванны подойдет каркас в форме усеченного сектора круга: со стороны дуги располагаются 4 стойки-ножки, а со стороны отсеченного угла — 2, планки каркаса соединяют каждую из стоек около угла с 2 ножками дуги, а также фиксируют их между собой.

Детали самодельного каркаса можно соединить крепежными элементами или точечной сваркой.

Бортики ванны стабилизируются стойками, которые представляют собой толстый металлический прут или отрезок профилированной трубы. На одном конце стойки располагается пластиковая втулка, которая надевается на конец трубы и упирается в бортик чаши снизу. Второй конец присоединяется к нижней раме крепежными элементами. Точки упора размечаются самостоятельно или подбираются по схеме производителя. Каркас должен плотно прилегать к дну.

Варианты каркасов для акриловых ванн разных размеров.

Крепим ванну к каркасу

Для прикрепления промышленного или самодельного каркаса акриловую чашу нужно перевернуть. Рама прикручивается к усиленным участкам дна ванны длинными саморезами. Точки фиксации могут быть заранее размечены производителем.

К каркасу прикрепляются ножки-опоры. Со стороны будущего декоративного экрана монтируются ножки с Г-образными пластинами. Опоры крепятся к рамке длинной шпилькой и двумя гайками, которые позволяют регулировать высоту.

После завершения сборки следует поставить ванну на стойки и отрегулировать ее положение пузырьковым строительным уровнем. Бортик должен располагаться горизонтально, а дно изнутри — с уклоном в сторону сливного отверстия.

Монтаж экрана

Декоративный экран представляет собой пластину, которая закрывает металлическую рамку и пространство под ванной. Он опирается на настенный крепеж и Г-образные пластинки на ножках.

Нюансы монтирования экрана под ванну.

Для монтажа экрана необходимо:

приставить декоративную пластину к ванне, при необходимости скорректировать высоту положения чаши;
установить по бокам и в середине бортика крепления экрана;
прикрутить экран на подготовленный крепеж и свободно опереть его о пластины, расположенные на ножках.

Экран можно купить отдельно от ванны уже после окончания ремонта. Его установка и облицовка выполняются после подключения и проверки канализации.

Герметизация стыков между стеной и бортом ванны

Заделка швов между стеной и ванной силиконовым герметиком.

Наиболее практичными способами герметизации стыка являются:

Силиконовые ленты. Водонепроницаемые ленты фиксируются на слой силикона, прочно заделывая зазор между плиткой и бортиком. Преимуществом такого варианта являются скорость заделки и возможность повторить процедуру при попадании влаги под герметизирующий слой.
Пластиковые уголки. Позволяют заделать стыки более надежно и эстетично. За счет прорезиненных уголков они плотно прилегают как к бортику, так и к кафелю. Для плотного прилегания нужно измерить бортики чаши и разрезать пластиковый уголок на несколько частей. В местах контакта (на углах ванны) части срезаются под углом 45°. После обрезки верхний край уголка должен выступать за нижний на длину наибольшей стороны уголка. Бортики, уголок и участок стены обезжириваются спиртом. На поверхности контакта наносится силиконовый клей. Уголок плотно прижимается к краю ванны и стене.

Установку чаши в ванной комнате, обложенной плиткой, можно проводить тремя способами:

после укладки плитки;
до оформления стен (бортики ванны зашиваются в плитку);
после приклеивания кафеля до уровня бортиков.

Как устроен каркас и из чего он изготовлен

Каркасы для акриловых ванн можно разделить на два вида:

Металлический каркас;
Кирпичный каркас;

Рассмотрим более подробно из чего и как изготовлен металлический каркас – выполнен он из профильной квадратной или прямоугольной трубы собранного при помощи сварных соединений. Такой каркас, как правило, окрашен коррозионностойкой краской также он имеет регулировочные ножки.

Изготавливаются металлические каркасы чаще всего для прямоугольных стандартных размеров ванн:

150х70;
170х70;
185х70.

Для ванн с нестандартной формой каркасы могут продаваться в комплекте, если в комплект каркас не входит, то вам предложат его купить отдельно или изготовить индивидуально.

Каркас в себя должен включать следующее: рамку по всему периметру борта ванны в независимости от ее формы. К такой рамке по углам и к самым длинным сторонам посередине приварены опорные стойки с регулировочными ножками. Также обязательно должны быть как минимум две опорные планки под саму чашу.

Помимо основной своей несущей функции, каркас также играет роль основы для закрепления декоративных панелей, за которыми можно будет убрать различные принадлежности для .

Теперь рассмотрим такой вопрос, как установка ванны на кирпичи. Устройство такого каркаса заключается в том, что взамен металлической несущей части, выкладываются две кирпичные перегородки, на цементно-песчаном растворе, сама ванна устанавливается на эти перегородки. Хотя этот способ значительно надежнее, но стоит отметить, что он значительно сложнее.

Итак, для того чтобы правильно выполнить установку ванной на кирпич нужно сначала выполнить разметку. Для этого надо положить ванну рядом с местом где она будет установлена. Разметка выполняется следующим образом с каждой стороны от края чаши отступается примерно по 20 см. – это будет точки, от которых в результате будет уложен кирпич. Когда разметка выполнена надо приготовить кирпич и замешать цементный раствор. Когда вы начнете выполнять кладку помните, что толщину швов в той перегородке которая ближе к сливу нужно делать тонкими, а в той которая располагается дальше более толстыми. Это необходимо для создания уклона в сторону слива. После когда как опорные перегородки выложены на края надо будет уложить половинки для создания упоров.

Следующим шагом устанавливаем на ванну сифон, замешиваем опять раствор накладываем его толстым слоем на перегородки и устанавливаем сверху ванну. Используя уровень для контроля уклона. Необходимо также следить за тем чтобы борта как можно плотнее прилегали к стенам. Ведь после нужно будет выполнить герметизацию этих стыков. Ждем примерно сутки для застывания раствора, а после можно приступать к дальнейшим работам, например, установки декоративного экрана.

Установка ванны на самодельный каркас и кирпичи

Самый известный метод крепления акриловых ванн – это комбинированный способ, когда установка осуществляется на металлический каркас сделанный из алюминиевого профиля, а для того чтобы не прогибалось и не деформировалось днище используются обычные кирпичи. Для того чтобы соорудить такую конструкцию вам понадобится:

кирпичи, которые будут поддерживать днище купели;
для изготовления несущей конструкции потребуется металлический или алюминиевый профиль;
для того чтобы закрепить кирпичную кладку потребуется цементный раствор;
для герметизации швов рекомендуется воспользоваться герметиком;
для того чтобы собрать каркас помогут саморезы;
для размешивая цементного раствора, воспользуйтесь специальной емкостью и мастерком.

Стоит помнить! При работе с острыми и тяжелыми предметами следует соблюдать осторожность , так как случайно упавший инструмент может легко сделать отверстие в ванной, тем самым испортив изделие. Заранее лучше принять меры предосторожности, застелив купель плотной бумагой или толстой пленкой. Для того чтобы правильно установить ванну из акрила на стене нужно отметить какова будет ее будущая высота, отталкиваясь от которой мы будем формировать высоту кирпичной кладки

Делаем замер от пола до указанной линии, из полученных результатов отнимаем высоту самой ванны, и то, что получилось, будет толщиной кирпичной подкладки, на которую будет монтироваться ванна

Для того чтобы правильно установить ванну из акрила на стене нужно отметить какова будет ее будущая высота, отталкиваясь от которой мы будем формировать высоту кирпичной кладки. Делаем замер от пола до указанной линии, из полученных результатов отнимаем высоту самой ванны, и то, что получилось, будет толщиной кирпичной подкладки, на которую будет монтироваться ванна.

Установку ванны из акрила к стене рекомендуется начинать с монтирования металлического профиля, который в последующем будет служить опорой для ванны. Потом по нижнему уровню части кромки бортика ванны нужно установить при помощи дюбелей металлический профиль по всему периметру, где будет соприкасаться ванна со стеной. Именно на него будет упираться бортами ванна. Далее перед установкой ванны из акрила, делаем кирпичную подушку по днище ванны требуемой высоты.

Нужно знать! До того как закрепить акриловые ванны данным способом, все должно быть рассчитано так, чтобы во время монтажа она точно легла бортами на установленный ранее профиль, а днище слегка соприкасалось с кирпичной кладкой по ней. Прикрепление к стене в данной ситуации делается с помощью герметика, который наносится на профиль, и одновременно является уплотнителем предотвращая протекание воды.

Таким образом, изготовление каркаса можно считать завершенным, но можно создать лицевой защитный экран из этого же металлического профиля. Данный экран даст возможность скрыть внутреннюю часть и сможет обеспечить дополнительную защиту для наружного борта, а так же даст возможность сделать специальный люк для ремонта и обслуживания сифона. Вы узнали, каким образом правильно установить акриловую ванну на каркас, сделанный своими руками.

Как собрать каркас для акриловой ванны

Подготовительные работы и выбор метода монтажа

Перед покупкой тщательно измерьте площадь под акриловую ванну

При выборе места для его монтажа, следует принимать во внимание тот факт, что ее непременно располагают вплотную к стене, не закрывая при этом доступа к трубам

Следует помнить о том, что облицовка кафельной плиткой выполняется после монтажа ванны.

Если вы решили выполнить все работы по монтажу акриловой ванны, то приготовьте следующие инструменты: молоток, уровень, изоляционную ленту, болгарку, перфоратор, монтажный герметик, гофрированную трубку и разводной ключ.

Пошаговая инструкция монтажных работ представляют следующие действия:

Перекрывается центральный кран;
Производится демонтаж предыдущей ванны;
Демонтируется старый слив путём взламывания или выпиливания;
Очищается канализационный раструб;
В раструб вставляется гофрированная трубка;
Стыки раструба и гофры промазываются герметикой;
Выравниваются полы под ванной.

На металлический каркас;
На металлический каркас на ножках;
На кирпичи;
Сочетание кирпичной кладки с металлическим каркасом без ножек.

Кроме приведённых вариантов закрытых под обшивку (экран), существует большой выбор открытых моделей акриловых ванн на ножках без каркаса. Такие ванны гармонично смотрятся в ванных комнатах, выполненных в классическом или ретро стиле.

Этап 4. Подготовка основания

Если вы решили устанавливать ванну на дополнительное основание, после описанных выше действий ванну необходимо убрать. После этого выкладывается само основание. Оно может быть выполнено из разных материалов, однако наиболее прочными и надёжными в этом плане считаются кирпич (см. монтаж на кирпичи) и пеноблоки. Высота основания должна быть немного ниже замеренной вами на предыдущем этапе. В случае необходимости, оно также должно быть выложено вдоль стен. Кладка формируется с помощью обыкновенного цементного раствора. После того, как основание будет подготовлено, его необходимо оставить на 12 часов – этого времени будет достаточно, чтобы раствор застыл и можно было продолжать работать дальше.

Выбор оптимальной металлической рамы

Есть несколько типов каркасов, используемых в зависимости от качества материала, из которого изготовлена акриловая чаша;

Каркас без боковых упоров для чаш повышенной прочности. В комплекте с такими изделиями отсутствуют боковые упоры, есть только сама рама и ножки. Ванны с высокими качественными характеристиками устанавливают на каркас, соответствующий форме чаши. Низ рамы рассчитан таким образом, чтобы нагрузка распределялась максимально равномерно. Бортики в этом случае закреплять к стене не нужно, они выполнены из прочного акрила, и играют роль армированного верхнего каркаса. Такой тип опоры ни в коем случае нельзя выбирать для дешевых моделей, так как их борта не предназначены для того, что бы самостоятельно выдерживать высокие нагрузки.
Жесткая конструкция с боковыми упорами, которая поддерживает еще и бока ванны. Несмотря на то, что такой каркас сложно монтировать он считается самым надежным и универсальным на данный момент.
Каркасы для угловых ванн с гидромассажем, выполненные из квадратного усиленного профиля с высокой степенью надежности и устойчивости. Они значительно дороже, но тут не приходится выбирать. Купели с гидромассажем имеют большой вес и требуют прочной опоры.

Если каркас в ванне не предусмотрен, а в комплект производитель положил только ножки для уменьшения стоимости изделия, его можно купить отдельно. Тут главное точно знать размер вашей купели, самые популярные: 170х70, 160х70, 150х70,140х70 .

Стоит сказать, что для экономии средств можно изготовить каркас под акриловую ванну самостоятельно, но работа это грязная, трудоемкая и сложная.

Шумоизоляция

Обзор основных способов

Акриловая ванна, в отличие от стальной, не так нуждается в изоляции шума и теплоизоляции, но если вы хотите обеспечить в своем доме настоящую тишину и уют, то стоит задуматься о звукопоглощении вашей ванны.

Виброизол

Уникальный материал в составе которого резина и битум, с клеевым составом на одной из сторон, изобретённый для шумоизоляции автомобилей. Отлично служит звукоизоляцией для ванны.

Вспененный полиэтилен

Материал не только подавляет шум, но и отлично сохраняет тепло воды. Он бывает с металлическим или фольгированным слоем, что улучшает изолирующие свойства.

Удобнее будет работать с материалом у которого есть самоклеящийся слой.

Пошаговая инструкция:

Отрежьте кусок необходимого размера;
Нанесите клеевой состав, если материал без самоклеящейся функции;
Приложите клеевым слоем к поверхности и аккуратно прижмите;
Покройте всю внешнюю сторонучаши.

Вибропласт

Полимерный, пластичный и долговечный материал с прочным алюминиевым слоем, прекрасно справляется с шумо-теплоизоляцией. Экологичный, выдерживает большие температуры, влагостойкий, недорогой.

Отрежьте кусок необходимого размера;
Тщательно прогрейте материал феном, он станет эластичнее;
Снемите защитную плёнку и приложите отрезок к поверхности;
Снова прогревайте феном плотно прижимая материл;
Таким образом покройте вибропластом всю поверхность ванны.

Монтажная пена

Способ пользуется наибольшей популярностью из-за простоты и доступности. Такую обработку просто сделать своими руками.

Для лучшего результата существуют некоторые хитрости: желательно использовать специальную пену для работ в помещении, работать при высокой температуре, подогреть и встряхнуть баллончик перед работами.

Защитите пол от попадания пены плёнкой или газетами;
На перевёрнутой ванне заклеите технические отверстия;
Обезжирьте поверхность спиртосодержащим раствором;
Обработку начните от бортов корпуса к днищу;
Аккуратно и равномерно плотно распределяйте пену;
Работайте с перерывами, давайте застыть обработанным участкам.

Подробную инструкцию о том, как запенить ванну ищите в нашей специальной статье.

Установка ванны на самодельный каркас

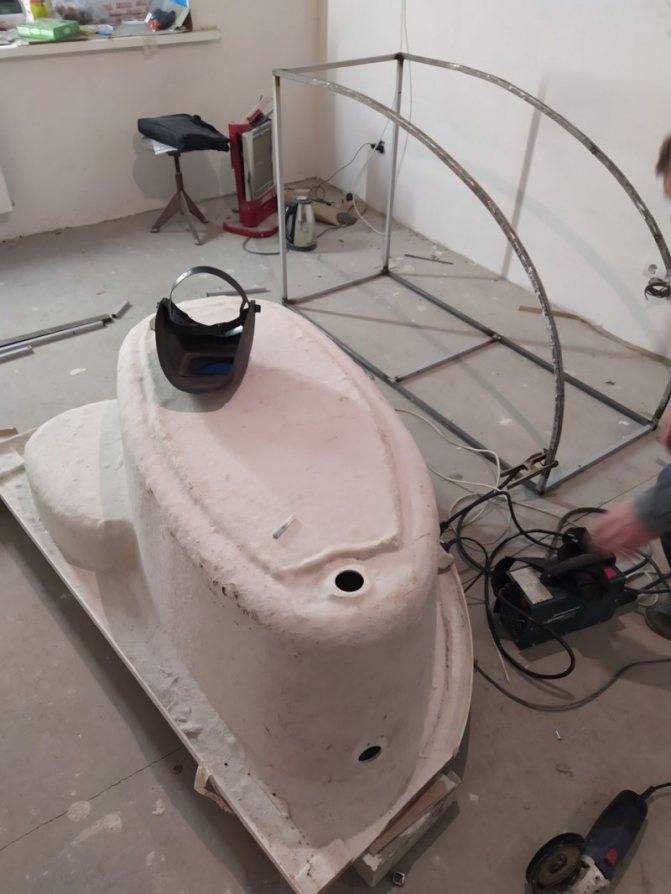

Самодельный каркас из алюминиевого профиля

Очень часто бывают ситуации, когда приобретённая модель не имеет опорных ножек или заводского каркаса. В этом случае возникает вполне логический вопрос, как устанавливается акриловая ванна в этом случае и какие материалы использовать. В таких случаях есть два выхода, купить универсальный каркас и каким то образом притулить его к вашей модели или создать несущую конструкцию своими руками. Конечно, грамотно сделанный индивидуальный каркас будет значительно прочнее любого заводского, но перед тем как укрепить акриловую ванну таким способом, нужно понимать что это занятие потребует много времени, сил и специальных навыков.

Наиболее распространённым вариантом считается крепление акриловых ванн на металлический каркас из алюминиевого профиля, а для поддержки днища используются обычные кирпичи. Для сооружения конструкции вам потребуется:

кирпичи для подкладки под днище купели;
алюминиевый или металлический профиль для сооружения несущей конструкции;
цементный раствор для закрепления кирпичной кладки;
герметик, с помощью которого будет произведена герметизация швов;
саморезы для сборки каркаса;
мастерок и емкость для замешивания цементного раствора.

Перед тем как правильно поставить акриловую ванну, необходимо на стене отметить её будущую высоту, исходя их которой будет формироваться высота кирпичной подкладки. Затем замеряем расстояние от пола до указанной линии и отнимаем от полученной цифры высоту самой купели, в результате мы получим необходимую толщину кирпичной подкладки на которой будет установлена ванна.

Установка кирпичной опоры под купель

Монтаж акриловой ванны к стене лучше начинать с установки металлического профиля, который будет служить опорой для купели. Далее на уровне нижней части кромки борта ванны необходимо установить металлический профиль на дюбелях по всему периметру соприкосновения купели со стеной. Именно на этот профиль ванна ляжет своими бортами. Затем, перед тем как поставить акриловую ванну, устанавливаем кирпичную подушку нужной высоты под днище изделия.

Варианты каркасов для акриловой ванны и рекомендации по выбору

На этом создание каркаса можно считать законченным, но можно сделать защитный лицевой экран из того же металлического профиля в лицевой части. Этот экран поможет закрыть внутренности и обеспечит дополнительную прочность для наружного борта, а так же позволит создать люк для технического обслуживания или ремонта сифона. Теперь вы знаете как правильно установить акриловую ванную на самодельный каркас, но наличие пустого пространства под купелью будет усиливать шум от падающей воды и тут потребуется дополнительная шумоизоляция.
