Установка защитного кожуха на болгарку

Первый способ смачивание

Самый простой вариант резать бетон или кирпич без пыли это смачивать их водой.

Для этого можно использовать обычный пульверизатор

или брызгалку (делается из пластмассовой бутылки с проделанными отверстиями в крышке), либо детский водный пистолет/автомат.

Опрыскивание объекта необходимо производить непосредственно во время пила так, чтобы пыль сразу же намокала, не успевая разлетаться.

В связи с тем, что у пильщика руки заняты болгаркой, ему достаточно трудно и неудобно одновременно пилить, и производить опрыскивание, к тому же это небезопасно.

Поэтому опрыскиванием должен заниматься второй человек.

В тандеме все работы можно произвести достаточно быстро и без затруднений.

Данный способ не требует каких-либо существенных усилий, но при этом возникает немало грязи, т.к. пыль превращается в жижу, разливается по полу, а также летит в разные стороны.

Второй способ более эффективный и практичный.

Самостоятельное изготовление

Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:

  • алюминиевая кастрюля или тарелка;
  • пластиковая канистра из-под масла;
  • пластиковая бутылка объемом 5 литров.

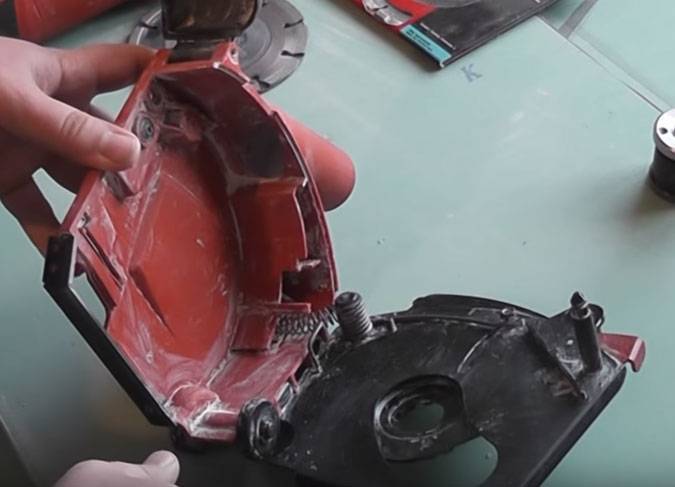

Штатный кожух

Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:

  • Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
  • В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
  • Вырезать из оцинковки по контуру боковую крышку.
  • В ней ближе к краю просверлить отверстие под патрубок.
  • Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
  • Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
  • Вставить трубу в вырезанную крышку и закрепить саморезами.
  • Также саморезами прикрутить полученную конструкцию к уголкам.
  • Закрепить конструкцию на болгарке.
  • Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.

Все, УШМ с кожухом для пылесоса готова к работе.

Модель из пластмассовой канистры

После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.

Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.

  • Сначала маркером нанести разметку.
  • Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
  • Подсоединение шланга к горловине осуществляется хомутом.
  • Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
  • Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

Приспособление для плиткореза

Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.

В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.

Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.

Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.

Видео: Как Снять Кожух С Болгарки

Незнание простого вопроса: как правильно установить диск для неопытного пользователя может привести к повреждению оборудования или травме. Прежде всего, при замене диска необходимо очистить вал и внутреннюю поверхность защитного кожуха стальной щеткой.

К этим элементам прикреплен слой металлических частиц (при резке материала). Толщина может достигать нескольких миллиметров, в результате чего диск теряет выравнивание или застревает.

Большие насадки не просто перегружают мотор. Установка требует снятия защитного кожуха. Если диск измельчителя сломался и защита не установлена, осколки могут нанести серьезную травму оператору.

Другой вопрос для обсуждения. Можно ли поставить деревянный диск на кофемолку? Если вы держите инструмент руками, однозначный ответ невозможен. Дисковая пила может легко застрять в волокнистой структуре дерева. Сломанный инструмент вызовет много неприятностей, включая смертельные травмы.

Что если ты потерял свой гаечный ключ?

Более конкретно, как выкрутить диск на безключевой шлифовальной машине? Есть три способа:

  1. Сделайте скобу со стержнем соответствующего диаметра (это сделает гвоздь). С помощью этого устройства вы можете вручную открутить фланец. Если слишком туго, вставьте рычаг в кронштейн.
  2. Используйте газовый ключ. Захвата внешнего радиуса фланца с резьбой достаточно, чтобы опустить гайку, после чего она откручивается от руки.
  3. Коснитесь нити с точным касанием касаний. Для этого можно взять ядро ​​или дырокол, установить его в отверстие для общего ключа и легкие удары молотка по повороту фланца.

Все операции манипуляции с соплами выполняются после отсоединения шнура питания.

Удалить разделенный диск

Есть моменты, когда режущий диск заклинивает во время работы. Мало того, что вы потеряли сопло, в такой ситуации фланец (его резьбовая часть) зажимается с повторяющимся усилием. Как извлечь диск из шлифмашинки в этой ситуации?

Прежде всего, инструмент должен быть надежно закреплен. Используйте зажимы и прочную машину. Затем вам нужно заблокировать ключ блокировки вала. Если на руках недостаточно усилий, вытяните ручку открытого ключа: например, с помощью куска стальной трубы.

Есть моменты, когда фланец плотно прилипает. Тогда есть вероятность повреждения ключа блокировки. Чтобы сохранить инструмент, разберите редуктор и заблокируйте выходной вал в тисках.

После этого мы продолжаем анализировать вышеуказанные методы: усиленный гудок или газовый ключ. Недостатком этого способа является то, что вы можете повредить вал, у него будут углубления.

Если вал полностью снят с коробки передач, можно зафиксировать фаску нижней части фланца с помощью традиционного ключа. Тогда риск повреждения минимален. В любом случае рекомендуется использовать проникающее масло: WD-40 или обычный керосин. Через несколько минут после нанесения вы значительно сократите усилия.

Общее количество: Любую проблему легче предотвратить, чем бороться с последствиями. Соблюдая правила и инструменты эксплуатации, вы сводите к минимуму вероятность аварийных ситуаций.

Советы, которые не выдерживают критики

На некоторых отрезных кругах, к примеру, на тех, которые предназначены для работы с камнем или плиткой, есть специальная стрелка. Она и указывает направление вращения. В таком случае советовать обратное было бы глупо, что вполне логично. Что касается абразивов для резки металла, как правило, никакие стрелочки на них не наносятся. Вот тут и включают фантазию “суперпрофессионалы”, раздающие советы налево и направо.

Первая логическая цепочка лжеспециалистов может быть следующая. В середине круга, на той стороне, где нанесен рисунок, есть зафиксированная методом вальцовки металлическая шайба. Это верно, тут не поспоришь. Но дело в другом. Далее следует объяснение. “Посмотрите на шайбу болгарки, куда вы кладете диск, на ней присутствуют пупырышки. Если поместить круг так, чтобы он с этими неровностями соприкасался металлической шайбой, дефекты нивелируются. В процессе зажимания шероховатости прижмутся к кольцу, чем обеспечится максимально качественное и надежное соединение. При работе не будет закусываний абразива, он не будет проворачиваться”.

Логическая цепочка номер 2 от псевдоспециалистов. “В процессе отливки круга на нем образовываются небольшие бугорки. Зажимная гайка шлифовальной машины на резьбе имеет люфт. Именно за счет его при зажимании сглаживаются неровности”.

Теперь самое интересное. По словам “специалистов”, если посмотреть на лепестковый диск для шлифования, внутреннее металлическое кольцо находится со стороны лепестков. Соответственно, этой частью к редуктору и устанавливается абразив на шлифовальную машину.

Внимательно анализируем приведенные выше советы и приступаем к полному опровержению. В противном случае все больше людей будут брать на вооружение ложную информацию, что не только создаст проблемы в работе, но и может стать причиной получения травмы.

Для чего нужен кожух

Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.

Применять насадку на болгарке следует в следующих случаях:

  1. При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
  2. Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
  3. Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке

Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.

Это интересно!Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.

О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.

Электрический

Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.

Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.

Второй способ подключение пылесоса

Этот способ заключается в подключении к болгарке строительного пылесоса с помощью подручных средств.

Для этого понадобятся:

• полипропиленовый отвод для канализации диаметром 50мм, под 45 градусов;

• скотч армированный (для большей надежности);

• скотч малярный хорошего качества.

Описанные компоненты для этого способа можно заменить любыми подходящими аналогами.

Пошаговая инструкция

Всего пять несложных действий:

1) Кладем болгарку на пол, стол или др. так, чтобы она лежала диском вверх параллельно плоскости основания.

УШМ должна располагаться достаточно устойчиво.

2) Берем отвод плоскогубцами или каким-либо зажимом.

3) Включаем болгарку и буквально впиливаем патрубок вдоль корпуса, под кожухом УШМ, примерно на 3 см.

4) Берем армированный скотч, и плотно, в натяг, приматываем отвод к корпусу болгарки, с небольшим заходом (пару сантиметров) в пильный диск.

Патрубок должен быть зафиксирован основательно, чтобы держался абсолютно неподвижно.

5) Берем малярный скотч, и заклеиваем им открытую сторону кожуха, соединяя его с отводом.

Такая конструкция позволяет легко подключить строительный пылесос и пилить болгаркой без пыли.

Для подобных работ можно использовать только строительный пылесос.

При пилении, диск следует заводить в обрабатываемый материал со стороны двигателя, ближе к патрубку.

Так вся пыль будет уходить через отвод в пылесос.

Пиление объектов производим двигателем вперед.

Техника безопасности

Подобная система пылеотвода не несет собой каких-либо серьезных конструкционных изменений в устройстве болгарки.

Мы лишь прикрепили патрубок к корпусу инструмента.

И малярным скотчем закрыли вторую часть кожуха, данный элемент может создать ложное впечатление о защищенности.

Малярный скотч рассчитан только на защиту от пыли.

Поэтому необходимо соблюдать все меры по технике безопасности при работе с УШМ.

При резке металла углошлифовальной машинкой возникают искры, а при обработке бетона, камня, гранита и прочих подобных материалов, происходит образование пыли. Если болгаркой резать древесину, то в процессе выполнения работ возникает большое количество стружки. Чтобы обработка бетона и дерева углошлифовальной машинкой выполнялась с минимальными засорениями, понадобится изготовить кожух для болгарки под пылесос. Такую насадку для режущего электроинструмента можно купить, но избежать расходов поможет самостоятельное изготовление приспособления.

Инструкция по изготовлению кожуха с пошаговым фото

Основой кожуха служит подошва. Для ее изготовления потребуется металлический уголок или профильная труба. Для самой защиты нужна листовая сталь толщиной 2 мм. Часть кожуха можно вырезать из старой эмалированной кастрюли или ведра. Выводной патрубок изготавливают из отрезка трубы диаметром 40 мм. Фиксацию кожуха к болгарке осуществляют хомутом.

Подготовив сварочный аппарат и материалы, можно приступать к изготовлению защитного кожуха:

Работу начинают с изготовления подошвы. Если под рукой нет уголка, а имеется профильная труба, то ее разрезают вдоль болгаркой, после чего перпендикулярно сваривают полученные заготовки. Из стального листа выкраивают два фрагмента – щеки. Эти элементы приваривают к боковым полкам готовой подошвы.

  • Элементы кожуха можно выкроить из листовой стали, но тогда увеличивается количество сварочных стыков. Идеально подобрать металлическую кастрюлю диаметром примерно на 10 мм больше диска. Строго по центру в днище вырезают отверстие, равное размеру посадочного гнезда родного кожуха от болгарки.
  • Возле отверстия к днищу кастрюли приваривают хомут соответствующего диаметра. Для штробореза кожух нужен полукруглый, чтобы режущий диск выступал из-под защиты. Часть кастрюли ниже приваренного хомута придется отрезать. В итоге получится аналог родного кожуха от болгарки. Если кастрюля слишком тонкая, на днище можно наварить ребро жесткости из стальной полосы.

Теперь нужно закрыть вторую половину кожуха. Фрагмент боковой полки вырезают из листовой стали. Форма и размер заготовки должны совпадать с полукруглым днищем кастрюли. Подогнанный по габаритам фрагмент приваривают к кожуху.

Сваренный полукруглый кожух ставят срезанной стороной на стол. В торце защиты, то есть, боковой полке кастрюли вырезают отверстие диаметром 40 мм. Сюда же вваривают кусок металлической трубы

Обратите внимание, что отводной патрубок располагается немного со смещением вниз по полукругу кастрюли

На приваренный патрубок надевают пластиковое колено диаметром 50 мм, применяемое при строительстве канализации. Внутри отвода вставлена резинка, которая уплотнит соединение.

Чтобы штроборез удобно было держать во время работы, в верхней точке кожуха приваривают рукоятку. Можно просто просверлить отверстие и зажать гайками шпильку, а на ее резьбу накрутить деревянную рукоять от напильника или мастерка.

Теперь осталось собрать все детали. Кожух соединяют с подошвой. Для регулировки глубины пропила предусматривают винт с контргайкой. Чтобы подошва легко двигалась по стене, на ней крепят два ролика. Болгарку редуктором вставляют в отверстие кожуха и прочно фиксируют хомутом.

Обратите внимание, что в инструкции отсутствуют размеры элементов кожуха. Это неслучайно. Каждая модель болгарки работает с дисками определенного диаметра

Изобретателю придется самостоятельно производить расчеты в соответствии с имеющимся электроинструментом

Каждая модель болгарки работает с дисками определенного диаметра. Изобретателю придется самостоятельно производить расчеты в соответствии с имеющимся электроинструментом.

Технология мокрой резки по бетону

Использование воды позволяет резать бетон «болгаркой» без пыли и перегревания инструмента. Технология позволяет решить сразу несколько проблем:

  • увеличить ресурс алмазной насадки,
  • избежать образования пыли,
  • повысить скорость работы.

Читать также: Размеры ламп дневного света

Один из способов обеспечить подачу воды непрерывно — закрепить шланг таким образом, чтобы жидкость попадала на диск. Если в рабочей зоне нет водопровода, к процессу можно привлечь помощника. Он воспользуется для смачивания круга примитивным приспособлением из пластиковой бутылки. Одновременно жидкостью смачивают место разреза

Делать это нужно осторожно, чтобы вода не заливалась в инструмент

Способ не очень применим в многоэтажных домах, поскольку есть риск залить соседей снизу.

Усложненный способ

Второй вариант потребует наличия железной или алюминиевой кастрюли. Все действия происходят поэтапно и не требует особых навыков изготовления дополнительного оборудования для ушма. Тем не менее, некоторый инструмент стоит купить, чтоб все сделать максимально точно и качественно. Да и не хотелось бы, чтобы защитный элемент, изготовленный своими руками, нанес травмы.

Вырезание по заранее отмеренным величинам формы для кожуха болгарки

При этом важно помнить поговорку – семь раз отмерь и один отрежь. Почему? Вряд ли супруга будет рада, если в целях экономии на оборудовании для ушма, придётся потратится и купить много новой посуды

Из остатков кастрюли вырезаются зубчики по размеру крутящей втулки болгарки

Она плотно закрепляется на болгарке специальным зажимом, приобретенным заранее в магазине. Выполняется конус из той же кастрюли по размеру трубки пылесоса таким образом, чтобы его можно было плотно присоединить к форме кожуха. Стоит осознавать, что это может потребовать немалых усилий. Необходимо вырезать пластину, точно повторяющую форму будущего кожуха. И, соответственно, соединить все детали в одну конструкцию.

К достоинствам кожуха из кастрюли можно отнести то, что нет потребности сильно тратиться, а также не нужно иметь специальные навыки сварки. К отрицательным сторонам этого варианта относятся щепетильность сборки всей конструкции и, снова-таки, невозможность отрегулировать глубину резца.

Самостоятельное изготовление

Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:

  • алюминиевая кастрюля или тарелка;
  • пластиковая канистра из-под масла;
  • пластиковая бутылка объемом 5 литров.

Штатный кожух

Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:

  • Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
  • В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
  • Вырезать из оцинковки по контуру боковую крышку.
  • В ней ближе к краю просверлить отверстие под патрубок.
  • Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
  • Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
  • Вставить трубу в вырезанную крышку и закрепить саморезами.
  • Также саморезами прикрутить полученную конструкцию к уголкам.
  • Закрепить конструкцию на болгарке.
  • Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.

Все, УШМ с кожухом для пылесоса готова к работе.

Модель из пластмассовой канистры

После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.

Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.

Читать также: Арка из профильной трубы своими руками

  • Сначала маркером нанести разметку.
  • Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
  • Подсоединение шланга к горловине осуществляется хомутом.
  • Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
  • Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

Приспособление для плиткореза

Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.

В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.

Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.

Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

  1. Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
  2. Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
  3. Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
  4. На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
  5. С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
  6. Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

https://youtube.com/watch?v=eIPNx–r33o%3F

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

Это интересно!При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Применение чехла для резки плитки

Варианты изготовления рассматриваемых кожухов подходят для отвода пыли при обработке бетона, кирпича, шлакоблока и дерева

При резке кафеля необходимо учитывать одно важное условие — точность реза. При работе надо видеть отметку, по которой ведется электроинструмент, производя тем самым обрезание

Увидеть диск через стальные или пластиковые кожухи невозможно, поэтому при использовании приспособления для кафеля или керамики, актуально изготавливать его из прозрачных материалов

Самый простой вариант для этого — это пластиковая бутылка

Увидеть диск через стальные или пластиковые кожухи невозможно, поэтому при использовании приспособления для кафеля или керамики, актуально изготавливать его из прозрачных материалов. Самый простой вариант для этого — это пластиковая бутылка.

Сделать из пластиковой бутылки кожух не трудно, и для этого понадобится проделать одно отверстие в стенке для установки на валу, а к горлышку подсоединить шланг от пылесоса

При этом не важно, для какой марки УШМ изготавливается приспособление — Bosch, Интерскол, Макита, Диолд и прочие. Все инструменты от разных производителей имеют схожую конструкцию, поэтому принцип изготовления одинаков для всех

Через прозрачный чехол можно контролировать перемещение вращающегося алмазного диска

Причем рекомендуется использовать именно сплошные диски для керамики, так как сегментированные способствуют формированию сколов, и в итоге может повредиться материал. Причем резку нужно выполнять за один проход, иначе распил кафеля получится неровным. Изготовив самодельный кожух для болгарки под пылесос, можно испытать его в действии, удостоверившись в полезности такого приспособления

Через прозрачный чехол можно контролировать перемещение вращающегося алмазного диска. Причем рекомендуется использовать именно сплошные диски для керамики, так как сегментированные способствуют формированию сколов, и в итоге может повредиться материал. Причем резку нужно выполнять за один проход, иначе распил кафеля получится неровным. Изготовив самодельный кожух для болгарки под пылесос, можно испытать его в действии, удостоверившись в полезности такого приспособления.

Это интересно! Стоимость заводской насадки обойдется не менее 500-600 рублей, а при самостоятельном изготовлении, необходимость в расходах отсутствует вовсе, так как нужные материалы можно найти в гараже.

Простейший метод

Первый вариант самодельного кожуха не требует больших вложений, так как использует тот, который уже есть в комплекте. Для превращения его в насадку с пылеотводом потребуется:

  1. Вырезать из металлической пластины точную копию заводского кожуха. Его изображение легко отыскать в интернете, вбив маркировку своего ушма.
  2. Следующим шагом будет выбор трубы, которая выступит в роли пылеотвода. Стоит отметить, что размер трубы необходимо подобрать таким образом, чтобы труба плотно заходила в трубку пылесоса, или же, наоборот, плотно налезла на нее.
  3. В конце потребуется сварить заготовленные детали, зачистить их и покрасить. Все, ваша насадка готова.

Читать также: Алмазный шлифовальный круг для заточки твердосплавного инструмента

Достоинством данного варианта является опрятный и надёжный кожух, который будет смотреться как заводской, но при этом ваш кошелёк останется довольным от себестоимости такой насадки. К недостаткам же можно отнести то, что таким пылеотводом нельзя отрегулировать глубину резца. Также из-за достаточно большого запаса расстояния от кожуха до крайней режущей кромки диска, строительная пыль и мелкие частицы могут не сразу всасываться пылесосом через пылеотвод.

Установка кожуха на болгарку

Для того чтобы кожух одеть на болгарку его необходимо раскрыть. Для этого откидывается верхняя часть, так называемая передняя клипса.

В процессе работы она открывается для того, чтобы можно было удобно штробить под потолком или делать зарез в угол. Правда не у всех получается полноценно работать в этом случае, так как болгарка-штроборез может начать очень сильно пылить.

В этой ситуации спасает так называемая функция погружения:

доезжаете штроборезом до угла и откидываете переднюю клипсу

фиксируете инструмент в углу так, чтобы открытая часть целиком закрывалась потолком

после чего включаете болгарку и начинаете погружать диски

При таком способе пылеобразование будет практически такое же, как и с закрытой передней частью.

А вот видео не совсем удачной зарезки в угол:

Чтобы окончательно располовинить кожух, пальцем отжимаете блокирующий элемент на пружинке (выключатель с фиксатором) и насадка раскрывается.

Одеваем с внешней стороны болгарку. При этом допускается небольшой люфт. Если его не будет, могут возникнуть проблемы с поворотом инструмента при снятии.

Далее идет установка алмазных дисков. Можно устанавливать один, либо два диска.

Чаще всего ставят два, так как в этом случае делаются пазы, которые идеально формируют будущую штробу.

При выборе дисков обращайте внимание на то, с каким материалом они рассчитаны работать:

кирпич

бетон

усиленный бетон

В комплекте с кожухом идут проставочные кольца. Они имеют разную толщину и позволяют регулировать место установки дисков и соответственно толщину штробы.

С некоторыми болгарками поставляются быстрозажимные гайки Kwick-Lock.

Они позволяют затянуть диски без использования спецключа, просто от руки.

Еще один важный момент на который нужно обращать внимание при установке дисков – это направление вращения. Вы должны проверить, куда вращается болгарка и соответствующим образом смонтировать диск

На его внешней поверхности стрелкой обязательно указывается правильное направление

Вы должны проверить, куда вращается болгарка и соответствующим образом смонтировать диск. На его внешней поверхности стрелкой обязательно указывается правильное направление.

А что будет если вы их поставите не в ту сторону? В этом случае возникнет ситуация, когда не будет обеспечено необходимое охлаждение.

Так как диски предназначены для сухого штробления, то соответственно и требуют к себе качественного охлаждения при работе. В противном случае они будут нагреваться, а алмазы входящие в состав материала подвергаться разрушению.

Охлаждение обеспечивается специальной формой диска, поэтому направление вращения играет важную роль.

Алмазные круги на шпиндель набираются вот в такой последовательности:

После сборки и установки дисков корпус насадки Hilti DC EX 125/5М закрывается. Далее нужно заняться настройкой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
