Устройство бензопилы штиль 660

Подделка бензопилы

Почему подделывать бренд Штиль так уместно? Дело в том, что цветовая гамма пилы и ее вполне стандартные размеры и характеристики дают возможность китайским «мастерам» менять свои дешевые бензопилы под известные бренды. Очень часто китайская пила « Shain Saw 5200 » простыми визуальными изменениями могла стать недорогой Stihl MS 660.

В первую очередь оригинал можно определить по характеристикам, ведь тяжелая пила действительно «тяжелая» и мощная, ее вес составляет 7 кг, а мощность 7 л.с. Если вес и размеры можно подделать нехитрыми способами, то мощность к сожалению, будет в два раза меньшей. Следовательно, две версии Штиль 660 будут иметь разное предназначение:

• Оригинал — используется на пилорамах, работает с различной древесиной и может использоваться беспрерывно несколько часов;
• Подделка — малая мощность и среднее качество дает возможность использовать пилу в бытовых целях, приравнивая ее к любительским моделям.

Ввиду небольшой стоимости подделки, это отличный выбор для желающих работать бензопилой в бытовых условиях, легко справляется с ветками, заготовкой дров и другими бытовыми задачами. При правильном обращении Штиль 660 будет служить долго и без поломок. Небольшая цена позволит эксплуатировать подделку в различных целях, в качестве топлива используйте стандартное для бензопил. Но будьте предельно внимательны, особо жадные продавцы могут делать сильную наценку на дешевую пилу, приравнивая к настоящему оригиналу.

Оригинальный Китай

Также присутствуют в продаже модели Штиль МС 660, которые считаются оригинальными, но производятся в Китае с использованием китайских запчастей. Жители Поднебесной давно используют такую технологию, в некоторых случаях бывает, что бренд Штиль собирает в Германии свои пилы, но из китайских запчастей. Китайские запчасти и дешевая рабочая сила заставляет все больше компаний переносить свое производство.

Основные отличия

Китайские бензопилы Штиль 660 просто отличить, для этого руководствуйтесь следующими отличиями:

1. Оригинал всегда предоставляет в комплекте фирменную инструкцию со всей информацией, включая производителя;
2. Подделка имеет менее привлекательный цвет корпуса, не такой яркий и насыщенный;
3. У бензопилы Штиль 660 стартер, а точнее его корпус, существенно отличается;
4. Различия в крышке баков (на масло и топливо), на немецкой версии крышки созданы под комбинированную отвертку (идет в комплекте), копия получила выпуклые некрасивые крышки;
5. Оригинал всегда имеет серийный номер, расположенный в районе корпуса сразу под глушителем.

Любая оригинальная бензопила Stihl уверена в своем качестве, поэтому продается с выдачей гарантийного талона.

Основные минусы китайской бензопилы

К сожалению, низкая стоимость играет свою роль, пила может проработать несколько месяцев, а может полностью выйти из строя в первые дни. Все зависит от порядочности и рук китайцев, делающих подделки. Но мы выделили основные недостатки китайской бензопилы Stihl 660:

• слабый ненадежный механизм сцепления;
• некачественная возвратная пружина на стартере;
• дешевый корпус воздушного фильтра, делают из дешевого пластика; очень плохая шина, рекомендуется сразу менять после покупки.

Инструкция пользования

Инструкция к бензопиле Штиль 660 находиться в основном в немецких моделях, подделки могут скопировать эти данные и указать их в своем руководстве. Выше сказано, что подделка не выдержит минимальные нагрузки на пилораме, поэтому используйте пилу бережно и только в бытовых целях. Заливайте хорошее масло в нужных пропорциях, вовремя следите за износом деталей и проводите настройку карбюратора. Это увеличит срок службы даже недорогой китайской подделки.

Если вы решили обзавестись действительно качественной бензопилой Штиль для бытовых целей, посмотрите обзор модели Stihl MS 180.

Случайно наткнулся на дешевую бензопилу известного бренда, повелся и сразу купил. Поработала недолго, использовал только 5 литров топлива, после чего бензопила сломалась. Чинить и проводить диагностику смысла не вижу, проще взять более дорогую, но оригинальную модель.

Купил на рынке копию бензопилы Штиль МС 660, через неделю поломался стартер, дело простое — решил заменить. Дальше поменял шину, вроде работала дальше и неплохо пилила, в бытовых целях неплохо выручала. Спустя месяц продолжительной работы обработал весь участок, спилил деревья, заготовил дров. Полетела центробежная муфта, решил не «париться» с поиском и оставил устройство пылиться.

Неисправности и ремонт

Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:

1. Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
2. Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.

Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.

Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.

Как снять карбюратор с бензопилы

Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:

1. Повернуть фиксатор влево, чтобы снять крышку.
2. Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
3. Снять все тяги, в том числе и рычаг карбюратора.
4. Снять карбюратор, а затем отсоединить топливный шланг.

Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.

Как почистить

В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:

Снять самую большую крышку. Снять мембрану, которая расположена под крышкой. Очистить сеточку, что расположена в углублении

Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку. Дополнительно нужно промыть и продуть все каналы

Последняя процедура необходима, если в карбюратор не поступает бензин

Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.

Как настроить

Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.

Для регулировки своими руками нужно:

1. Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
2. Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
3. Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
4. Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
5. Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.

Устройство и принцип работы карбюратора бензопилы Stihl MS 660

Карбюратор этой модели состоит из почти 50 деталей, включая элементы крепления.

Основные узлы карбюратора бензопилы Stihl MS 660:

• Корпус из легких сплавов цветных металлов, с каналами подачи топливно-воздушной смеси, накопительной камерой.
• Диффузор и камера в корпусе для распыления топлива.
• Жиклеры с калиброванными отверстиями для дозированной подачи топлива.
• Воздушная и дроссельная заслонки.
• Игольчатый клапан для открытия и закрытия канала подачи бензина из бака.
• Эластичная мембрана, определяющая положение игольчатого клапана.
• Насос ручной подкачки топлива для запуска холодного двигателя (праймер, или подсос).

При первом запуске холодного двигателя бензопилы, бензин подкачивается вручную кнопкой праймера. Первые рывки стартера делаются при закрытой воздушной заслонке. После схватывания и при работе ДВС воздушная заслонка открывается.

Во время работы ДВС в камере сгорания образуется разрежение, и подсос смеси происходит автоматически.

При холостых оборотах поступление смеси ограничено закрытой дроссельной заслонкой с отверстием для прохода небольшого количества топлива.

Положение дроссельной заслонки регулируется при работе бензопилы ручкой газа. При нажатии ручки она открывается, увеличивается подача топлива в ДВС, и наоборот.

Для нормальной работы ДВС смесь должна быть оптимальной по пропорциям топлива и воздуха, что достигается регулировкой карбюратора бензопилы Stihl MS 660.

Регулировка карбюратора подделки

Настраивать карбюратор китайской пилы под силу даже неопытным пользователям. Также, как и на оригинале, подделка имеет три регулировочных винта, обозначение которых полностью идентично оригиналу. Для настройки потребуется отвертка и электронный тахометр.

Более подробную информацию о регулировке карбюратора или установке зажигания, вы сможет найти на нашем сайте.

Штиль 660, это очень мощная пила, которая предназначена для работы в сложных условиях. Оригинальная бензопила стоит довольно дорого. Китайский аналог намного дешевле, но и его характеристики, и качество гораздо ниже. Если вы все-таки стали владельцем подделки, то не стоит сразу её выбрасывать, т. к. она тоже может пригодиться, например, для заготовки дров на мангал или очистку периметра на даче.

Мы предлагаем вам посмотреть видео о китайской подделке, купленной за несколько тысяч рублей. Это реальный пример того, на какие ухищрения идут продавцы нелегальной продукции, для того чтобы вы стали владельцем некачественной бензопилы.

Для Вашей безопасности

При работе с моторной пилой необходимо принимать дополнительные меры предосторожности, т.к. работа производится быстрее, чем при работе с топором и ручной пилой, и потому что цепь движется с очень высокой скоростью

Перед первым вводом в эксплуатацию необходимо внимательно ознакомиться с общей инструкцией по эксплуатации. Несоблюдение указаний по технике безопасности может оказаться опасным для жизни.

Каждый работающий бензопилой впервые должен быть проинструктирован продавцом, как следует правильно обращаться с устройством – или пройти специальный курс обучения. Пользователь бензопилой отвечает за несчастные случаи или опасность, угрожающие другим лицам или их имуществу!

Сегодня прогресс шагнул далеко вперед и значительно упростил нашу жизнь. Ведь теперь мы не тратим так много времени на ту или иную работу, которую ранее выполняли в два раза дольше, да и силы наши берегутся. В том числе прогресс «прыгнул» вверх и в производстве электроинструментов.

О том, как правильно выбрать бензопилу для дома, смотрите здесь.

Незаменимым помощником стала для нас бензопила, с помощью которой можно с легкостью и с минимальными затратами сил распилить большие бревна и уже с удовольствием наготовить дрова на зиму. Легкость эксплуатации и практичность – основные преимущества данного «помощника».

Данная статья посвящена одной из моделей, которые пользуются ошеломляющей популярностью и спросом среди российских потребителей, да что там отечественных потребителей, весь мир наслаждается ее работой и неповторимыми характеристиками. Здесь вы сможете ознакомиться именно в бензопилой китайского производителя stihl 660. Аналогом является бензопила stihl ms 180, экземпляр, который точно достоин вашего внимания, а если еще учесть сколько стоит устройство, тогда к нему сложно будет придраться.

Об устройстве карбюратора

Карбюратор служит для смешения горючей смеси с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:

1. Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Регулировка карбюратора нужна бензопилы своими руками как штиль 180? Причины. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
2. Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
3. Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
4. Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

• производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
• надевается и закрепляется шина;
• натягивается цепь;
• правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
• топливная смесь заливается в бак;
• масло для смазки цепи заливается в бак;
• проверяется надежность натяжения крепежей;
• согласно инструкции проводится запуск пилы;
• проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
• проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

• состояние цепи, заточка;
• натяжка цепи;
• затяжка крепежей;
• заполнение топливного и масляного баков;
• наличие смазки цепи;
• холостой ход и т. д.

После распиловочных работ производится:

• чистка бензопилы;
• ослабляется натяжение цепи (обязательно);
• заточка цепи (при необходимости);
• состояние шины, ее износ;
• обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

• отсутствует топливная смесь;
• нет контакта на свече зажигания;
• обрыв высоковольтного провода;
• топливный насос не качает;
• забились топливопроводы;
• проблемы со свечей;
• не отрегулировано зажигание;
• заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

• нагар на свече зажигания;
• свеча износилась, необходима замена (через 100 часов работы);
• карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

• не отрегулирован карбюратор;
• засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Прочие характеристики

Если вы хотите знать, как отличить подделку бензопилы STIHL, следует ознакомиться с типичными характеристиками модели МС-660. Ниже перечислены особенности инструмента немецкого производства:

• Классификационная группа – бензопила высокой мощности для профессиональной деятельности.
• Действующий объем силовой установки (куб. см) – 91,6.
• Показатель мощности (кВт) – 5,2.
• Сила мотора (л. с.) – 7,1.
• Вес (кг) – 7,3.
• Соотношение массы и мощи агрегата (кг/кВт) – 1,4.
• Тип рабочей цепи – Oilomatic Rapid Micro при шаге 3/8.
• Размер шины (мм) – 500.

Если вы решили приобрести STIHL MS 660, как отличить подделку, цена которой иногда сопоставима с оригиналом? Во-первых, это тяжелый во всех смыслах инструмент весом более 7 килограммов и мощностью свыше семи лошадиных сил. Пила может эксплуатироваться в промышленных мастерских, при непрерывном функционировании в течение длительного периода.

Этот агрегат стоит не менее 45 тысяч рублей в розничной продаже. Поддельная копия имеет похожие габариты и массу, однако показатель мощности в два раза меньше, а длительность непрерывной работы существенно ниже, плюс недостаточная прочность корпуса и рабочих деталей.

• https://proogorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/obzor-benzopily-stihl-660-ms
• https://arendavlg.com/benzopily/kak-otlichit-kitayskuyu-benzopilu-stihl-ms-660-ot-originala.html
• https://benzopilok.ru/brend/stihl/benzopila-ms-660.html
• https://fermerinform.ru/benzopila-stihl-ms-660/
• https://machinspec.com/lesozagotovitelnaya/benzopila/shtil-ms-660.html
• https://opilah.ru/benzopily-tcepnye/benzopila-shtil-660-ms-obzor
• https://specmahina.ru/benzopila/stihl-660.html
• https://vsekarby.ru/benzoinstrument/benzopily/karbyurator-stihl-ms-660.html
• https://fb.ru/article/279023/benzopila-stihl-ms–kak-otlichit-poddelku

Конструктивные особенности китайской подделки Штиль

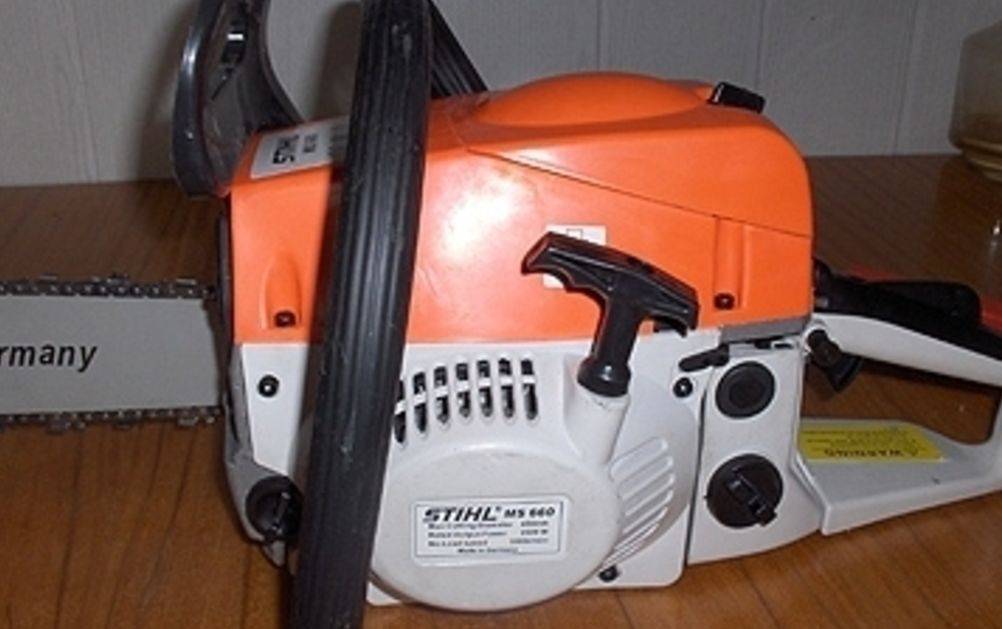

Подделка бензопилы Stihl MS 660

Китайский вариант Штиль МС 660 сильно отличается от своего оригинального собрата не только техническими параметрами, но и внешне. Оценить мощность и надежность бензопилы Штиль можно, только приведя ее в рабочее состояние

Если такой возможности нет, необходимо обращать внимание на несколько деталей, буквально бросающиеся в глаза

В китайском исполнении корпус стартера отличается от оригинала. В немецкой бензопиле крышки масляных и топливных баков выполнены под комбинированную отвертку, входящую в комплектацию. В китайском исполнении они выпуклые.

Отличить подделку можно по крышке воздушного фильтра. Она открывается винтом, который в поддельной версии расположен сверху. Вероятно, в данном случае в комплектацию не войдет и фирменная инструкция по эксплуатации.

Другие отличительные характеристики Штиль

Следует заметить, что приобрести Stihl 660 на территории России можно только у официальных дилеров компании. На рынке такую технику не отыскать. По требованию покупателя официальный представитель обязан предоставить сертификат качества, выполненный в сером колере.

Каждый оригинальный инструмент снабжен серийным номером, располагаемым в трех местах:

Бензопила «Stihl» — оригинал и подделка

• на корпусе под глушителем;
• на упаковочном коробе;
• в фирменном гарантийном талоне.

Все три номера должны быть идентичными.

На каждом звене оригинальной пильной цепи присутствует буква S, которая отсутствует на фальсифицированной продукции. Но основной отличительной чертой является цена. Стоимость оригинальной бензопилы Штиль варьируется в пределах 43–60 тысяч рублей. Китайскую подделку Штиль 660 можно купить, заплатив не более 10 тысяч рублей.

Руководство по эксплуатации и запуску бензопилы МС Штиль – как заводить устройство

Перед тем как начинать работу с любого рода бензопилой, в том числе и с нашей моделью необходимо учитывать определенные меры предосторожности, о которых мы поговорим в данном разделе. Это на самом деле немаловажный пункт в работе, так как эксплуатация бензопилы производится на большой скорости в отличие от топора или ручной пилы, а зубья находящиеся непосредственно на пиле достаточно острые.
Самое главное, перед тем как применять на практике какой-либо инструмент прочтите предварительно инструкцию, в которой вы найдете детальную информацию о том, что и как нужно делать, чтобы не навредить себе и окружающим

Поэтому если вы используете в данный момент инструмент, то вы должны отключить его и положить на безопасное расстояние таким образом, чтобы оно никому не мешало. Если пила новая, обязательно нужно сделать её обкатку, как производится обкатка новой бензопилы смотрите здесь.
Данное устройство вы можете давать в пользование исключительно тем людям, которые ранее сталкивались с данной моделью или умеют пользоваться такого рода бензопилой, так как вы отвечаете за непредвиденные несчастные случаи, которые угрожают другим людям. Более вы можете использовать бензопилу только в определенное время суток, так как она издает громкий шум и может мешать окружающим вас людям. Такого рода предписания вы можете согласовать с людьми, которые проживают на территории ваших работ.
Непосредственно перед работой вы должны хорошо отдохнуть и не быть уставшими, чтобы иметь возможность всецело контролировать как пилу, так и окружающую обстановку. В обязательном порядке перед началом эксплуатации данного устройства вы должны пройти медкомиссию, которая определит позволительно ли вам работать с такого рода инструментом, так как бывают случаи, когда человек не имеет право брать в руки бензопилу и проводить с ней манипуляции по состоянию здоровья.
Запрещено пользоваться пилой после того как вы употребили какие-либо лекарства влияющие и притормаживающие нервную систему, а также после принятия алкоголя. К тому же весьма опасно работать с пилой во время дождя или снега, так как повышается степень несчастных случаев. Деятельность должна производиться исключительно с тихую погоду.
Данный инструмент предназначен только для распилки деревянных материалов, и он не должен быть использован для иного рода деятельности.

Немаловажным является так же то что замена деталей должна быть исключительно того же производителя который изготовил пилу.

В частности это касается направляющих шин, режущих инструментов, принадлежностей или пильных цепей. В ином случае вы можете поранить как себя, так и окружающих, или повредить непосредственно само устройство. Производитель данной марки гласит на том, чтобы применять оригинальные инструменты именно его марки. Так как они специально разработаны с учетом всех технических характеристик пилы, а также в полной мере отвечают всем необходимым и важным требованиям.

Ни в ком случае не вносите какие-либо доработки или изменения непосредственно в саму конструкцию пилы, так как вы своими руками нарекаете себя на опасность. Помните, что компания не несет ответственности за причиненный вам ущерб, либо несчастные случаи с иными людьми и имуществом, если вы будете применять, скажем, так «инородные» запчасти, то есть не «родные». И напоследок помните, что сильный напор воды может повредить запчасти и детали бензопилы. Если это произошло, и не заводится новая бензопила, то обратитесь в один из сервисных центров у Вашем городе.

Устройство бензопилы «Stihl» MS 660

Она принадлежит к категории профессионального инструмента, справляющегося с любыми лесозаготовительными работами независимо от профиля. Отлично режет даже прочные и широкие стволы старых деревьев, не говоря о молодняке и ветках. Именно поэтому его выбирают те, кто знают, что такое настоящий труд и ценят возможность его облегчения.

Устройство такого бензинового агрегата ничем не отличается от других бензиновых модификаций.

Представлено такими рабочими частями:

• тормоз цепи;
• цепеуловитель;
• 2 ручки, одна из которых (передняя) имеет трубчатую форму;
• предохранительный щиток;
• глушитель;
• пусковой включатель;
• элементы регулировки карбюратора;
• задвижки емкостей для горючего и смазки, а так же от карбюраторного блока;
• соединитель свечи зажигания;
• клапан декомпрессии;
• рычажные механизмы в количестве 2 единиц, одна из которых – комбинированная, а вторая – задействована в подаче топлива и оснащена отдельным стопором.

Отличительная и прогрессивная особенности карбюратора в топливной части – его мембранный принцип действия, который вместе с насосом для смазки и вместительной емкостью для топлива позволяют работать долго без выключения.

Устройство и принцип работы карбюратора бензопилы Stihl MS 660

Карбюратор этой модели состоит из почти 50 деталей, включая элементы крепления.

Основные узлы карбюратора бензопилы Stihl MS 660:

• Корпус из легких сплавов цветных металлов, с каналами подачи топливно-воздушной смеси, накопительной камерой.
• Диффузор и камера в корпусе для распыления топлива.
• Жиклеры с калиброванными отверстиями для дозированной подачи топлива.
• Воздушная и дроссельная заслонки.
• Игольчатый клапан для открытия и закрытия канала подачи бензина из бака.
• Эластичная мембрана, определяющая положение игольчатого клапана.
• Насос ручной подкачки топлива для запуска холодного двигателя (праймер, или подсос).

При первом запуске холодного двигателя бензопилы, бензин подкачивается вручную кнопкой праймера. Первые рывки стартера делаются при закрытой воздушной заслонке. После схватывания и при работе ДВС воздушная заслонка открывается.

Во время работы ДВС в камере сгорания образуется разрежение, и подсос смеси происходит автоматически.

При холостых оборотах поступление смеси ограничено закрытой дроссельной заслонкой с отверстием для прохода небольшого количества топлива.

Положение дроссельной заслонки регулируется при работе бензопилы ручкой газа. При нажатии ручки она открывается, увеличивается подача топлива в ДВС, и наоборот.

Для нормальной работы ДВС смесь должна быть оптимальной по пропорциям топлива и воздуха, что достигается регулировкой карбюратора бензопилы Stihl MS 660.
