Устройство металлической входной двери с замком с запирающей ручкой

Классификация замков по способу установки

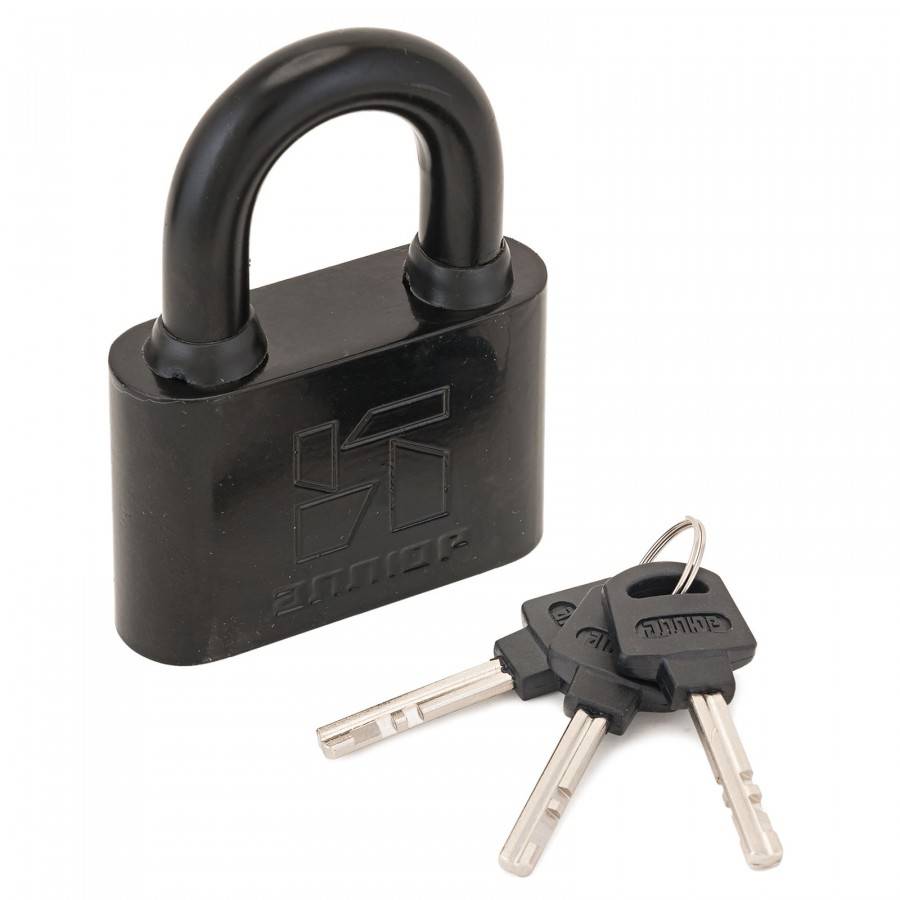

Навесные

По конструкции такие замки одни из самых простых, и степень защиты они обеспечивают не столь высокую, как аналоги других разновидностей. Сфера использования – калитки, ворота, входные двери подсобных строений и тому подобное. Для установки по месту дужка продевается в специальные проушины, закрепленные на створке (косяке) и фиксируется в закрытом положении. Никаких дополнительных элементов защиты в виде щеколды и тому подобное не предусмотрено. Несмотря на относительную простоту устройства, образцы данной группы отличаются рядом параметров, в зависимости от модели, производителя и специфики использования. Отсюда и категорирование на виды навесных замков. В чем может быть разница?

  • В габаритах и массе.
  • В размерах дужки.
  • В материале корпуса (сталь, силумин или иной сплав).
  • В степени защищенности от атмосферных факторов.
  • В уровне секретности.

Кроме устройства, все навесные замки отличаются и конфигурацией – грибообразные, с полу- и полностью закрытой дужкой и так далее. Рынок регулярно пополняется новинками, и выбирать есть из чего.

Накладные

Они приобретаются в основном для металлических или деревянных дверей и крепятся с внутренней стороны створки. Этим обеспечивается максимальная удаленность механизма замка от лицевой части полотна. Как и все разновидности запорных устройств, накладные модели различаются материалом, конструктивными особенностями, уровнем безопасности и так далее.

Плюсы:

  • Эти виды дверных замков устанавливаются самостоятельно, без использования спец/инструмента и привлечения профессионалов.
  • Открывание изнутри возможно без применения ключа.
  • В процессе монтажа выборка древесины каркаса двери не делается, следовательно, не снижается его надежность.

Минус — ограничения в использовании. Такие замки не ставятся на межкомнатные двери по эстетическим соображениям. Это же относится и к входным моделям, имеющим двойной притвор; при небольшом усилии створки сразу же разойдутся.

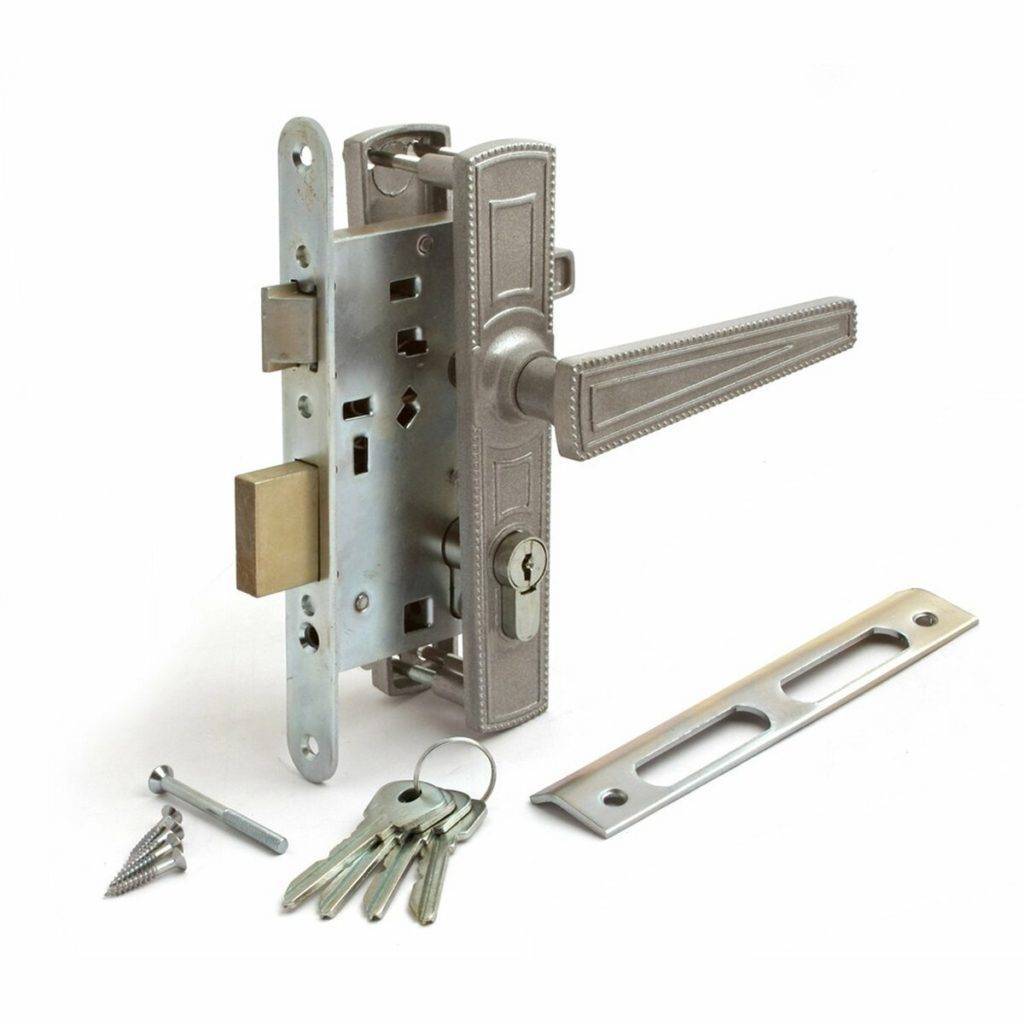

Врезные

Оценивая по разным критериям имеющиеся в продаже типы дверных замков, можно с уверенностью сказать – эти модели наиболее универсальны. Их преимущество в том, что они монтируются скрытым способом, а потому и не портят внешний вид двери.

Более того, при правильном подборе декоративного обрамления и ручки они служат дополнительными элементами декора.

Пожалуй, единственный недостаток врезных замков – сложность установки. И это выражается не только в большом объеме работ; здесь многое зависит от точности расчетов.

https://youtube.com/watch?v=rCFxUhLC4AU

Неисправность замка

Причин, которые приводят к тому, что требуется починить замок входной железной двери, может быть много. Плохое качество механизма, неправильная его эксплуатация, износ со временем.

 Ремонт врезных замков для металлических дверей проводится если:

  1. Язычок не фиксируется. Виной тому может быть ответное отверстие неподходящего размера, выполненное в дверном коробе. Чтобы отремонтировать замок металлической двери, нужно расточить сам язычок. Еще один способ ремонта замка железной двери – передвинуть отверстие таким образом, чтобы оно идеально располагалось по отношению к язычку. Также к проблеме приводит перекос полотна, тогда язычок не попадает в «ответку». В этом случае потребуется регулировка петель, выравнивание положения створки либо короба в случае его смещения.
  2. Для открывания двери нужно прилагать значительные усилия. Это происходит из-за того, что перекосился само устройство. Тогда необходимо починить замок железной двери, отрегулировать его работу, проверить правильность функционирования петель.
  3. Ключ заедает, плохо проворачивается. Это может вызвать попадание посторонних предметов, грязи, износ механизма, недостаточное количество смазки в нем. Чтобы понять, в чем причина, провести ремонт замка стальной двери, придется вынимать устройство, разбирать его, менять отдельные элементы либо все изделие.
  4. Замок невозможно открыть, его заклинило. Такую поломку вызывает неисправность личинки. Самому отремонтировать замок железной двери в этом случае сложно, поэтому лучше купить аналогичный элемент и поменять его. Это все равно проще и дешевле, чем врезка нового замка в металлическое полотно.

Для установки в железные входные двери чаще применяют устройства цилиндрового типа. За ними по популярности следуют сувальдные замки. Процесс замены и ремонта замков в металлических дверях отличается.

Как поменять сердцевину цилиндрового замка?

В запирающих механизмах этой разновидности при поломке личинки не сложно ее заменить. Ремонт дверных замков металлических дверей можно осуществить с помощью минимального набора инструментов.

Выполняется ремонт замков входной железной двери в такой последовательности:

  1. Снять броненакладку. Ее устанавливают для защиты от высверливания сердцевины, чтобы взломать замок было сложнее.
  2. В торце полотна открутить стопорный винт, который фиксирует механизм.
  3. В скважину вставить ключ, повернуть его. После этого можно вместе с ним доставать сердцевину. Если ключа нет, он сломался или утерян, то достать личинку можно отверткой.
  4. Далее, чтобы отремонтировать замок входной железной двери, нужно взять аналогичную личинку. Она должна точно соответствовать по геометрическим размерам сломанной детали. Также место крепежа обязано совпадать. Лучший вариант – это пойти со старой личинкой в магазин и выбрать точно такую же, в том числе и по цвету металла.
  5. Новую личинку установить на место. Зафиксировать ее стопорным винтом.
  6. Проверить, насколько хорошо срабатывает замок. Сначала это выполняют при открытом полотне, потом при закрытой двери.

Если все функционирует исправно, починить замок металлической двери вам удалось. Остается установить на место броненакладку, смазать личинку. Для этого на ключ капнуть несколько капель смазки, вставить его в замок, открыть и закрыть. Ключ и поверхность скважины вытереть.

 Ремонт двери с сувальдным замком

Смена сердцевины этого устройства невозможна из-за его конструктивных особенностей. Поэтому при поломке изделия придется извлекать весь механизм.

В этом случае процесс ремонта замков в металлических дверях не сильно отличается от починки механизмов цилиндрового типа:

  1. Необходимо полностью ригели сдвинуть: открыть замок при помощи ключа, вынуть его.
  2. В торце двери открутить крепление механизма. Он фиксируется при помощи нескольких саморезов.
  3. Достать запирающее устройство.
  4. Вставить новый замок в полотно, зафиксировать его крепежными элементами.
  5. Проверить функциональность нового изделия. Если механизм работает хорошо, починить замок входной металлической двери вам удалось.

Не все поломки сувальдного замка требуют покупки нового устройства. В некоторых случаях достаточно выполнить лишь его перекодировку. Современные модели имеют такую возможность. Для этого в комплекте с замком идет специальный ключ для перекодировки и набор новых ключей. Если такая возможность есть, то стоит сначала сделать перекодировку. В случае, когда она не помогла, то тогда придется покупать новый замок. Если нет опыта ремонта замков в железных дверях, лучше вызвать мастера. Так вы точно не усугубите проблему.

Ремонт дверного входного замка: дисковый механизм

Ремонтные работы, которые производится при поломке подобных замков, очень напоминают манипуляцию с сувальдными запорными устройствами. При заклинивании их также необходимо разбирать, после чего производится чистка и смазка. Однако такие устройства являются разновидностью цилиндровых замков. Они имеют цилиндрический элемент, который представлен совокупностью дисков. В зависимости от их расположения подбирается ключ.

Как разобрать дверной замок такого типа? Данное действие производится таким же образом, как и в случае с цилиндрическим механизмом

Важно запомнить, что подобрать дополнительные запчасти к таким запорным изделиям крайне сложно. Поэтому ремонт дисковой личинки выполняется крайне редко

Обладателям таких механизмов рекомендуется изучить способы их взлома в случае заклинивания. Как открыть замок с полукруглым ключом? Дисковое устройство такого типа отпирается двумя способами:

  • выбиванием;
  • поворотом.

Ремонтные работы, которые производятся при поломке дисковых механизмов, напоминают манипуляцию с сувальдными замками

Первый вариант является наиболее популярным. Для его реализации потребуется подготовить молоток. После выбивания личинки можно приступить к ее замене. Рекомендуется выполнять эту работу аккуратно, чтобы не испортить декоративное покрытие двери. Второй способ требует наличия шестигранника, который должен подходить по диаметру к механизму. Перед использованием данный инструмент необходимо обточить.

При разнообразных проблемах, связанных с работой механизма, можно провести его чистку. Чаще всего неисправное устройство просто заменяется на новое. Ремонт личинки замка входной двери не всегда является целесообразным решением. Дисковые элементы имеют небольшую стоимость, поэтому приобретение нового изделия не ударит по семейному бюджету.

Устройства запорного механизма такого типа имеют множество преимуществ. Данный механизм довольно сложно взломать. Таким образом, его защитные качества очень высокие. Для его чистки применяются стандартные средства: уайт-спирит, машинное масло.

Ремонт личинки замка входной двери не всегда является целесообразным решением, иногда проще ее заменить

Структура цилиндровой замочной системы

Такая замочная конструкция может быть врезной и накладной, она представляет собой секретный механизм в сердцевине – личинке. Замки такого типа могут быть односторонними и двусторонними. Первый тип можно открыть ключом только с одной стороны, второй содержит два цилиндра. Его невозможно открыть с внутренней стороны без ключа.

Работа по запиранию помещения цилиндрическим приспособлением сводится к определенным действиям: ключ вводится в паз с ограниченным выступом, который находится в цилиндре. Часть цилиндра всегда вращающаяся. Но только если ключ будет вставлен подходящий. Остальная конструкция остается неподвижной – это корпус. В качестве исполнительного механизма служат штифты, которые поднимает ключ. В зависимости от положения штифтов наш запор будет открыт или закрыт. Открывание механизма происходит только при совпадении всех шифрующих элементов.

Система замочной конструкции межкомнатной двери

В межкомнатном варианте запирание не особо востребовано, но если такая конструкция обязательна, то выбирается специальный встроенный в дверное полотно красивый замок, который состоит из поворотной пластины, затвора, пружины, рычага для удержания, защелки, крышки корпуса.

Человек, выходя из своей квартиры, привык ее закрывать на специальный механизм – замок. Если раньше замочные системы были простыми, то сегодня во времена компьютерных технологий появляются замки-невидимки, способные уберечь любую квартиру от взлома. Дешевые замочные механизмы легко поддаются высверливанию и выбиванию, а скрытая в полотне замочная система работает только от радиочастот специального брелка. Замочная конструкция может иметь сложную или простую систему, но опыт подсказывает, что лучше выбрать на дверную панель один запор хорошего качества, чем несколько дешевых и простых.

Виды замков

На рынке стройматериалов представлен большой ассортимент дверных устройств. Они разнятся между собой по методу установки, уровню надежности, секретности.

По способу установки механизмы делятся на:

  • Накладные. Особенность данного устройства заключается в том, что большая часть конструкции находится на внешней поверхности полотна. При монтаже такого типа замка редко возникают трудности.

    Монтаж накладного замка не вызывает затруднений

  • Врезные. Они вставляются в корпус изделия после предварительной выборки.

    Для установки врезного замка необходимо правильно выбрать паз в двери

  • Встроенные. Данный тип замка монтируется в тело двери предприятием-изготовителем на определенном этапе производства. Поэтому установить его своими руками почти нереально, так как придется разбирать всю створку.

    Встроенные замки вставляются на этапе изготовления двери

По уровню безопасности и секретности изделия бывают:

  • цилиндровые;
  • сувальдные;
  • ригельные;
  • дисковые;
  • кодовые;
  • электронные;
  • магнитные.

Наибольшую популярность приобрели цилиндровые и сувальдные изделия.

Цилиндровый замок отличается высокой степенью безопасности

Сувальдные изделия состоят из громоздкой сердцевины и кодовых пластин. Уровень безопасности устройства обусловлен количеством сувальд. Чем их больше, тем сложнее его взломать.

От количества сувальд в сувальдном замке зависит степень защиты двери от взлома

В последнее время спросом стали пользоваться электромеханические и электромагнитные замки. Они обладают более высокой степенью защиты. Электромеханические изделия являются комбинацией механического устройства, электрических составляющих и электронного механизма.

Электромеханический замок — устройство с высокой степенью защиты

Электромагнитные изделия имеют корпус с электромагнитом и металлической отверткой. Они износоустойчивые и характеризуются высокой степенью надежности.

Электромагнитный замок отличается высокой износоустойчивостью

Типы дверных замков

Запорные механизмы для входных дверей представляют 4 категории надежности. Конструкции 1 и 2 категорий сравнительно легко монтируются, устроены просто. Они существенно уступают по уровню надежности аналогам. Подобные конструкции следует использовать для установки в межкомнатных дверях и офисных перегородках.

В своем доме рекомендуется применять аналоги 3 или 4 категории. Они характеризуются высоким уровнем защиты. Чтобы вскрыть конструкции данных типов, злоумышленнику понадобится 10-30 минут. Этого времени достаточно, чтобы приехали представители охранной службы. При поиске советов, как выбрать замок на входную дверь в квартире и частном доме, следует учесть, что существуют разные конструкции, отличные по способу монтажа: внутренние, наружные.

Врезные

Запорный механизм данного вида устанавливается непосредственно в дверную створку. Для этого в полотне делается паз-выборка. Чтобы механизм исправно функционировал, лучше устанавливать его внутри металлических створок. Это наиболее надежный замок для входной двери, если сравнивать его с навесными и накладными аналогами. Корпус полностью скрыт в дверном полотне. Можно устанавливать врезной замок во входные и межкомнатные двери. Однако для каждого из случаев подбирают конструкции с разным уровнем надежности.

Преимуществом запорного механизма является эстетичный внешний вид. Благодаря скрытой установке тело замка остается незаметным. Возможность монтажа в паз-выборку позволяет создать дополнительное препятствие на пути злоумышленников. Чтобы вскрыть этот механизм, придется воздействовать изнутри, т. к. разобрать тело запорной конструкции не получится.

Наивысшую степень защиты замка обеспечивает установка надежного дверного полотна. Если при взломе злоумышленнику не удастся открыть механизм, он может повредить створку. По этой причине врезной замок следует устанавливать только в прочном дверном полотне.

Навесные

Данный вариант считается наименее надежным. Главные узлы конструкции: тело замка и подвижный крепежный элемент (дужка). Запирающий механизм навешивается на дверные створки. Элементы конструкции остаются на виду. Кроме того, данная модель замка всегда находится на открытом воздухе и подвержена воздействию атмосферных осадков. Можно рассмотреть способы защиты: устанавливают козырек над створкой, запорный механизм сверху закрывают пластиковой накладкой.

Если решается вопрос, какой замок лучше, навесной вариант следует рассматривать с целью установки на объектах, где не хранят ценные вещи. Например, подобные конструкции часто можно встретить на входных дверях в сарай, погреб. Чтобы вскрыть их, применяется лом или монтировка. Злоумышленник не будет подбирать ключ, а сорвет тело замка с крепежной дужки.

Накладные

Данный вариант не отличается надежностью, но такие конструкции очень просты в установке. Способ монтажа — накладной, тело замка находится со стороны помещения. Это значит, что запорный механизм не врезается в створку, а крепится на ее поверхности. Для этого применяют саморезы. С наружной стороны полотна могут быть видны элементы крепления, что упрощает злоумышленникам задачу по взлому квартиры/дома.

Накладные дверные замки отличаются хорошей чертой — при установке не нарушается целостность створки. В результате монтаж существенно упрощается. Накладные конструкции не рекомендуется устанавливать на входные двери. Их целесообразно приобретать для объектов, где не хранят ценные вещи.

Механизм секретки

Итак, из чего состоит входной дверной замок? Основная деталь – это личинка, она является тем самым механизмом, который обеспечивает блокировку конструкции в проеме и препятствует проникновению посторонних в помещение.

Различают следующие модели:

  • цилиндровые;
  • сувальдные;
  • дисковые;
  • ригельные;
  • крестовые.

Варианты дверных замков в зависимости от механизма секретки

Цилиндровые. Это наиболее привычные изделия, секретная часть которых располагается в детали, похожей на цилиндр. Устройство так называемого английского замка следующее: внутри личинки располагаются штифты, которые блокируют механизм в закрытом положении. Ключ имеет насечки, которые сдвигают эти штифты согласно схеме и позволяют провернуть механизм.

Сувальдные. Эти изделия являются очень надежными. Схема сувальдного дверного замка заключается в наличии сувальд внутри механизма. Ключ имеет вид так называемой бабочки или солдатика и при проворачивании приподнимает их до заданного кодировкой уровня.

Дисковые. Это не самый надежный вариант, но тем не менее его можно использовать. Ключ имеет вид разрезанного пополам прута с несколькими насечками. Внутри замка этим ключом проворачиваются диски, образуя тоннель и освобождая механизм.

Ригельные. Устройство такого дверного замка оснащается защелкой с обратной стороны. Сегодня такие варианты используются редко ввиду своей ненадежности. Суть устройства состоит в наличии двух ригелей, которые оттягиваются специальным ключом или защелкой.

Крестовые. Самый слабый вид, ключ имеет крестообразную форму. Личинку можно вскрыть крестовой отверткой или любым другим подходящим предметом.

Это интересно: Нужно ли на зиму снимать москитные сетки с окон — выкладываем по пунктам

Установка механизма

Для монтажа стоит заранее приготовить молоток, дрель, отвертку, шило, угольник, карандаш и столярный нож. Установка защелки происходит на высоте 1 метра, потому как именно на ней производители дверных полотен устанавливают деревянный брусок для большей жесткости конструкции. От низа полотна отмечается необходимая высота с обеих сторон и помечается при помощи карандаша и угольника.

Прикладывается защелка и определяется место под ручку. Начинать сверлить отверстие необходимо с торцевой части двери с использованием перьевого сверла. После чего отверстие выравнивается при помощи сверла или стамески до необходимого размера.

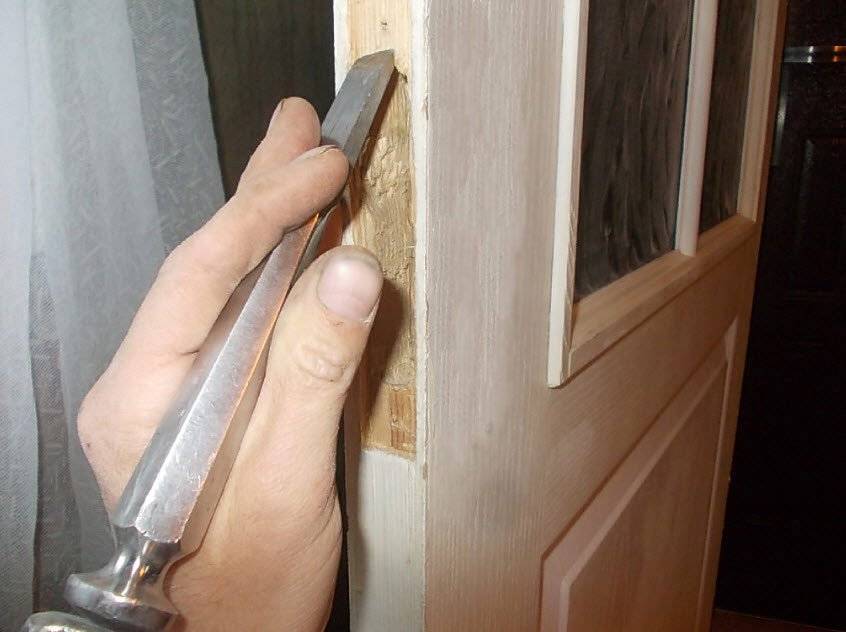

К торцевой части полотна прикладывается планка защелки и по ее периметру прорезается шпон, после чего стамеской делается выборка на глубину планки. В результате она должна лежать в один уровень с дверью.

По бокам полотна высверливаются отверстия под ручку, после чего аккуратно выравниваются стамеской. Теперь можно приступать к установке защелки и фиксации планки на саморезы.

Для установки ручки раскручивают один стопорный винт, а второй немного ослабляют. Ручку вставляют на свое место так, чтобы центральный штырь был на своем месте. Надевают вторую часть ручки и затягивают стопорный винт, после чего ручки крепятся к дверному полотну при помощи саморезов и одевается декоративная накладка.

В завершение происходит установка ответной планки. Для этого необходимо немного прикрыть дверное полотно и карандашом пометить размер язычка, после чего высверлить отверстие под него и прикрутить планку в коробке.

Типы замков

Существует множество вариантов замков, производство каждого из которых осуществляется по соответствующему ГОСТу. Есть несколько главных критериев, по которым отличаются разные типы фурнитуры.

  1. Встроенный. Такие изделия являются составляющей дверного блока. Они монтируются в полотно двери на этапе производства. Встроенные затворные механизмы чаще всего используют при изготовлении стальных дверей;
  2. Врезной. Такие устройства врезаются внутрь полотна, дополнительно могут соединяться с ручкой. Большинство моделей врезных замочных конструкций подходят как для входных, так и для межкомнатных блоков;
  3. Накладной. Это самый простой вариант замка для дверей, установленных во входном проеме. Монтаж осуществляется непосредственно на поверхности полотна. В комплектацию большинства моделей не входит дверная ручка. Такие изделия можно легко устанавливать самостоятельно без помощи мастера.

Накладные изделия

Такие затворные приспособления применяются редко, так как они менее надежны. Главная особенность устройства – это его монтаж на поверхность двери без углубления в полотно.

Его конструкция состоит из 2 элементов:

  • Основной – личинка с защелкой с одной стороны двери. Со второй расположена скважина, в которую вставляется ключ;
  • Второй элемент – ответная панель, устанавливаемая на торцевой части дверного короба. В нее входят ригели при замыкании дверной створки;

Ответная пластина также накладного типа. При самостоятельном монтаже на раме необходимо обеспечить удобное размещение данной детали. Планка должна быть закреплена точно напротив выхода ригелей.

Врезные и встроенные варианты замков

Современные встроенные и врезные замковые устройства сегодня используют чаще, чем обычные накладные конструкции.

Главное отличие врезных изделий – основной элемент врезается в полотно. Снаружи находится скважина и ручка для открытия/закрытия полотна. Участки крепления прикрываются декоративной панелью.

По ГОСТу врезные затворные конструкции вставляются в торцевую часть полотна. Ответная часть, выполненная в форме пластины, врезается с противоположной стороны в коробку. Такой принцип монтажа применяется для дверных блоков, сделанных из разных материалов.

Строение замка встроенного типа, предназначенного для входной двери, отличается более совершенной конструкцией. Их главным отличием является использование большого количества ригелей. При этом они могут быть размещены как сбоку, так и сверху, и снизу, чем обеспечивают полную блокировку дверной конструкции во входном проеме.

Встраиваемые модели монтируются внутрь полотна непосредственно при производстве дверных блоков. Это их главное отличие от врезных конструкций. Извлечь такой замок самостоятельно достаточно сложно.

Замки по способу крепления и надежности

По способу установки различают замки:

  • Накладные;
  • Врезные;
  • Навесные.
  • Накладные

Дверная ручка с накладным замком для входной двери уступает по своей прочности врезным механизмам, поэтому рекомендуется устанавливать ее в комбинации с ним. Накладной механизм очень простой в установке. Он монтируется на внутреннюю часть двери, а в самом полотне делается специальное отверстие, где располагается механизм секретности и куда входит ключ.

Если необходимо произвести замену механизма, то сделать это очень просто.

Врезные

В этом случае внешний вид двери не страдает, ведь механизм встраивается внутрь самого полотна. Что касается эксплуатации, то здесь все просто и понятно, но если возникнет необходимость ремонта, то без помощи специалистов не обойтись.

Одной из разновидностей врезных замков являются вкладные, установка которых происходит в уже подготовленный карман на стальных дверях. В плане ремонта такие двери намного проще, нежели врезные, а чтобы взломать механизм злоумышленнику придется сильно постараться.

Навесные

В качестве самостоятельного механизма не рекомендуется использовать, а вот в качестве вспомогательного элемента очень даже может быть. Для того чтобы навесить замок, на само полотно и коробку монтируются петли, в которые и будет всовываться дужка замка. Данный тип замка чаще всего устанавливается на сараях, погребах, калитках, но не на входных дверных конструкциях.

Ручка-замок для межкомнатных дверей. Ремонт и уход

Для выполнения ремонта или технического обслуживания потребуется снять кнобы (накладки на ручки), для чего:

1. На корпусе декоративной накладки находим специальное отверстие.

2. Проворачивая ручку, перемещаем пружинный зацеп непосредственно под прорезь.

3. С помощью специального ключа или часовой отвертки нажимаем на пружинный фиксатор и одновременно стягиваем ручку с механизма. Со стороны защелки снимаем декоративную накладку, для чего просто поддеваем ее отверткой. Раскручиваем винты, соединяющие внутреннюю и наружную часть замка

4. Вынимаем внутреннюю, а затем и наружную часть замка.

Выкручиваем два шурупа, на которых держится защелка, и вынимаем ее.

После того как демонтаж всех частей замка закончен, выполняем проверку целостности механических элементов, очистку механизма от пыли и грязи, смазываем рабочие части механизма.

Особое внимание необходимо уделить чистке и смазке механизма защелки

Целостности возвратного и запорного механизма ручки.

После проверки и ремонта ручка устанавливается на свое посадочное место. Проводится проверка работы замка.

Регулярный уход за дверным замком, его смазывание и периодическая проверка работоспособности станет лучшей профилактикой, позволяющей своевременно предупредить выход из строя запорного механизма, что сэкономит вам время и средства и позволит избежать аварийного открывания двери со взломом замка.

Влад Тараненко, рмнт.ру
