В разобранном виде торцовочную пилу ferm fkz

Что понадобится для изготовления?

Рабочий орган заводской торцовки (двигатель, корпус, режущий диск) схож с обычной ручной циркуляркой. Поэтому ручная пила легко адаптируется под торцовку. Первое, что нужно – сама ручная пила. Остаётся добавить станину для крепления электропилы и размещения заготовок.

Возможны самые разные варианты конструкции, от простейших площадок для прямого пиления до сложных устройств: пиление под углами, с протяжкой для крупногабаритных заготовок. Поэтому может использоваться разный материал и детали.

Для станины лучше всего подходит фанера толщиной 10-20 мм. Её преимущества перед другими материалами:

  • Не хрупкая, как ДСП, не гнется, как ДВП.
  • Не коробится, как дерево.
  • Легко обрабатывается и крепится в условиях любой домашней мастерской, в отличие от металла.
  • Под крышей, без попадания влаги, служит достаточно долго.

Кроме фанеры, потребуется:

  • Крепеж для соединения деталей станины (саморезы, шпильки, болты, гайки).
  • Деревянные бруски или металлические уголки для соединений, шарнирного узла.
  • Ось шарнира (шпилька, длинный болт, шайбы, гайки).

Из инструмента обязательно потребуются и могут потребоваться:

  • Пилящий инструмент (ножовка, лобзик, циркулярная пила).
  • Дрель или шуруповёрт (также рекомендуем почитать, как сделать циркулярку из дрели).
  • Сверла нужного диаметра.

Размеры заготовок для станины будут зависеть от того, какую конструкцию выберет мастер и от габаритов собственно самой циркулярной пилы, на базе которой делается торцовка. Например, для торцовки заборного штакетника потребуется станина длиной по заготовке (1,2-2 м). Для мелких деталей подойдет более компактная станина.

На фото изображен пример так называемой обезьяны — отрезной циркулярки с абразивным диском по металлу, но она вполне служит примером того, какая маленькая станина может использоваться в такой конструкции.

Стоимость материалов и деталей рассчитать невозможно, так как они будут разными в каждом отдельном случае. У кого-то просто уже может быть все, что нужно для изготовления, и детали не будут стоить ничего. В случае покупки стоимость будет зависеть от того, какую конструкцию выберет мастер.

Лучшие бюджетные торцовочные пилы

Бюджетные торцовочные пилы пользуются спросом начинающих мастеров. Такие инструменты незаменимы в бытовом пользовании. Рассмотрим ТОП-3 лучших бюджетных моделей.

Hammer STL800

Hammer STL800 – инструмент для бытового пользования

Оптимальный вариант для выполнения бытовых работ на даче или в частном дворе. Торцовка Hammer STL800 гарантирует аккуратный и ровный распил древесного материала, стали и легкого профиля из алюминия.

Производитель тщательно продумал и обеспечил защиту пользователя. Модель оборудована автоматически опускающимся защитным кожухом и широкой фиксированной базой. Наличие изоляционного барьера между механическими и электрическими элементами уменьшают вероятность поражения током.

Ключевые характеристики:

  • мощность – 800 Вт;
  • количество вращений в минуту – 5000;
  • параметры режущего элемента (внутренний и посадочный диаметры) – 190 и 20 мм;
  • размеры пропила (максимальное значение высоты и ширины) – 48/100 мм;
  • вес – 5,5 кг.

Плюсы:

  • малый удельный вес;
  • небольшие габариты и мобильность;
  • хорошее качество комплектующих;
  • возможность подсоединения пылесоса.

Минусы:

  • не предусмотрена функция плавного старта;
  • нагревается при интенсивной нагрузке или продолжительной эксплуатации.

Видео «Сравнение торцовочных пил Hammer STL800 и Hammer STL1600»

В этом видеоролике представлен краткий сравнительный анализ двух аппаратов одного производителя.

ЗУБР ЗПТ-210-1400 Л

Пила ЗУБР ЗПТ-210-1400 Л удобна в эксплуатации

Компактная универсальная торцовка для бытового пользования. Инструмент выполняет прямой, косой, наклонный и комбинированный распилы заготовок. Повысить точность реза поможет лазерный указатель. В модели ЗУБР ЗПТ-210-1400 Л предусмотрена возможность наклона в обе стороны и фиксация рабочей поверхности в любом положении.

Ключевые характеристики:

  • мощность – 1300 Вт;
  • количество вращений в минуту – 5500;
  • параметры режущего элемента (внутренний и посадочный диаметры) – 210 и 30 мм;
  • размеры пропила (максимальное значение высоты и ширины) – 60/120 мм;
  • вес – 5,4 кг.

Плюсы:

  • удобная в эксплуатации;
  • наличие блокировки случайного старта;
  • предусмотрена система электронного тормоза;
  • сочетание цены и качества.

Минусы:

  • неудачное размещение фиксатора поворота;
  • люфт рычага привода защитного кожуха.

Видео «Обзор ЗУБР ЗПТ-210-1400 Л»

В этом видеосюжете рассматриваются ключевые параметры и характеристики модели.

КАЛИБР ПТЭ-1400/210М

КАЛИБР ПТЭ-1400/210М выполняет прямой, косой и боковой распилы

Электрическая торцовая пила для формирования прямого, косого и бокового резов древесного материала. КАЛИБР ПТЭ-1400/210М подходит для выполнения столярных и монтажных работ в саду, на даче и гараже. Для интенсивных нагрузок не хватает мощности прибора – возможен нагрев двигателя.

Ключевые характеристики:

  • мощность – 1400 Вт;
  • количество вращений в минуту – 5000;
  • параметры режущего элемента (внутренний и посадочный диаметры) – 210 и 30 мм;
  • размеры пропила (максимальное значение высоты и ширины) – 55 и 120 мм;
  • вес – 7 кг.

Плюсы:

  • легкость и компактность;
  • незначительный люфт;
  • малошумность.

Минусы:

  • хлипкость защитного кожуха;
  • требуется настройка углов.

Лучшие производители

Компании с мировым именем заботятся об имидже торговой марки, постоянно дорабатывают инструмент и учитывают пожелания клиентов.

Наибольшим доверием в нише производства распилочной техники пользуются бренды:

  1. Bosch – концерн из Германии, первые товары которого появились в магазинах ещё в начале прошлого столетия. Станина торцовок Bosch изготавливается из сплава магния и алюминия, благодаря чему вес инструмента, как правило, не превышает 15 кг.
  2. Hyundai – корейская компания, захватившая средний ценовой сегмент. При этом техника Hyundai по функционалу не уступает лидерам рынка.
  3. Makita – японский производитель, начавший свою деятельность в далеком 1915 году. На текущий момент продукция Makita реализуется в 160 странах мира и имеет репутацию техники для профессионалов.
  4. Hammer – чешский бренд, выпускающий электрооборудование любительского класса. От других торговых марок выгодно отличается ценой.
  5. Зубр – отечественный производитель электроинструмента. Отличается неплохим сочетанием низкой цены и среднего качества.

Технология изготовления стола для циркулярной пилы

  1. Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист  с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.

  2. Примеряют пилу, корректируют при необходимости, после чего размечают места ее крепления и прорезь для зубчатого диска. Если вы планируете выполнять распил материала под разным углом, учтите это при разметке прорези – она будет иметь сечение в виде трапеции вершиной вниз.

  3. С нижней стороны столешницы с помощью карандаша и линейки выполняют разметку для ребер жесткости, к которым позже будут крепиться ножки стола. Ребра жесткости выполняют из доски 50х100 мм и располагают по периметру на расстоянии 7-10 см от краев стола. Прикладывают доску к столешнице и обводят ее с обеих сторон, после чего по линейке размечают ее центральную лини, а на ней отмечают расположение саморезов – в 5 см от края каждого ребра и через 15-20 см по всей его длине. Просверливают отверстия по разметке насквозь.

  4. Выполняют разметку  досок для продольных ребер жесткости и распиливают их. Крепят к столешнице на столярный клей, поджав струбцинами. После этого по месту размечают боковые ребра жесткости, распиливают и клеят аналогичным образом.

  5. После склеивания не снимая струбцин протягивают конструкцию саморезами по выполненным отверстиям, предварительно рассверлив их с внешней стороны, чтобы шляпки саморезов были полностью утоплены в столешнице.

  6. Стягивают ребра жесткости между собой на два самореза 50 мм с каждой стороны. Снимают струбцины. Готовая столешница выглядит так.

  7. Ножки для стола выполняют из доски 50х100 мм. Высота ножек должна обеспечивать удобство работы, в среднем это 100-110 см. Доску срезают вдоль продольной оси под небольшим углом с одной стороны. Примеряют их к столешнице так, чтобы при установке они стояли слегка враспор. Крепят ножки с внешней стороны ребер жесткости на болты. Для повышения устойчивости можно сделать стяжки из бруска 50х50 мм.

  8. Устанавливают ручную циркулярную пилу в подготовленный паз с нижней стороны столешницы, закрепляя подошву на болты, зубчатый диск при этом вставляют в прорезь.

  9. На стол можно нанести разметку, облегчающую распил материала. Сам стол в целях защиты от влаги и облегчения скольжения пиломатериала рекомендуется покрыть лаком в несколько слоев.
  10. Осталось решить вопрос с включением и отключением пилы. Если вы обладаете достаточными знаниями в электротехнике, вы можете зашунтировать клавишу включения и вынести кнопки управления на внешнюю поверхность переднего ребра жесткости. Если эта схема кажется вам слишком сложной, достаточно будет просто стянуть клавишу с помощью проволоки и включать и отключать пилу с помощью сетевого шнура.

  11. Приведенная конструкция стола довольно простая, и с его изготовлением способен справиться любой. Если вы хотите расширить функционал стола для циркулярной пилы, увеличить его безопасность, можно сделать конструкцию более сложной, как показано в видео.

Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками — это простая задача, которая под силу любому дачнику.

Теперь займитесь углами

Убедитесь, что ваш новый диск расположен точно под прямым углом к столику станка. Пользуясь проверенным угольником, поставьте его колодкой на столик пилы и придвиньте линейку к плоскости диска, не касаясь зубьев (фото в начале). В руководстве к работе станка объясняется, как отрегулировать упоры. Проделайте эти операции, добиваясь, чтобы между угольником и диском не было даже малейшего зазора. После этого установите указатель на нулевое деление шкалы наклона. Повторите эту процедуру, чтобы точно настроить наклон под углом 45° (фото А).

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Завершив эти регулировки, приступайте к наладке углов поворота. Прежде всего, установите диск под углом 90° к упору (фото В). Порядок действий при этой операции зависит от типа упора, установленного на вашем станке.

Если упор состоит из одной детали (фото С), ослабьте регулировочные болты, или винты с обеих сторон и слегка сдвиньте правый или левый конец упора ближе к диску. При этом достаточно двигать лишь один конец, так как другой автоматически будет поворачиваться.

Если упор станка имеет правую и левую части, то выравнивание каждой из них под прямым углом к диску может привести к тому, что они не будут выровнены относительно друг друга. Правильный метод наладки заключается в том, что только одна часть упора устанавливается перпендикулярно диску, и это положение фиксируется затяжкой винтов или болтов. Затем вторая часть упора выравнивается относительно первой (фото D). Наконец, указатель шкалы устанавливается на 0°. У некоторых моделей пил упоры не регулируются (фото Е), поэтому необходимо установить диск и пильный узел под прямым углом к упору. Для этого сначала устанавливают указатель шкалы поворота на 0°, а затем ослабляют винты крепления шкалы. Поворачивая столик (и вместе с ним шкалу), добиваются перпендикулярности диска и упора. Затем затягивают винты, чтобы зафиксировать настройки. Регулировать другие угловые значения при этом не требуется.

Торцовочная пила с протяжкой или без, что лучше?

Дополнительная опция протяжки заключается в следующем: на двух параллельно размещенных рейках монтируется пильный диск, который способен свободно по ним двигаться.

Торцовочную пилу с протяжкой используют при работе с более широкими листами, так как для них характерна достаточно высокая ширина пропила отделываемой детали. Торцовки с протяжкой, как правило, оснащены мелкими зубьями, благодаря которым они легче справляются с деталями из искусственных компонентов.

Пила торцовочная с протяжкой может иметь лазерный указатель или подсветку и некоторые другие удобные функции, а также выделяется крупными габаритными размерами и весом.

При выборе оснастки этого вида, не забудьте про следующие важные детали. Зачастую пилы с высокой мощностью имеют больший набор функций

Не забывайте обращать внимание на такой показатель, как «число оборотов холостого хода» — он отражает потенциал инструмента при обработке разных стройматериалов. Если этот показатель выше, то возможностей у торцовки больше, и даже при малой мощности высокое число оборотов даст большую производительность

Также немаловажными характеристиками пил являются: вес и габариты, диаметр пильного диска, безопасность и эргономичность. Инструмент должен быть максимально удобным в применении. Довольно тяжелое оборудование затрудняет работу и приводит к быстрой утомляемости. Для безопасной эксплуатации пилы в комплект входит защитный кожух, который закрывает острый диск.

Пильный диск выступает режущей деталью, его основные показатели — внешний и посадочный диаметры. Внешний диаметр, как правило, должен быть не меньше 20 см, однако лучше, когда он больше. В типовых моделях он бывает 21, 25 и 30,5 см. Внутренний диаметр составляет три см. Зачастую свойства пильного диска могут отличаться. Например, диск торцовки крепится на станке, и с помощью направляющих его можно повернуть на любой нужный угол, как в горизонтальной, так и в вертикальной плоскостях. Комбинированные торцовочные пилы гарантируют фиксированное положение рабочей станины на заданное число градусов.

Ширина и глубина реза — важные показатели торцовочной электропилы. Они отражают, для каких материалов подходит выбранная пила. Выделяют бытовые и профессиональные электропилы. Глубина пропила у этих двух видов пил отличается не значительно. Главное отличие в том, что профессиональный инструмент способен обрабатывать листы намного большего размера, чем бытовой.

Все настоящие распилочные инструменты, в том числе и комбинированные торцовочные пилы, относятся к товарам высокого класса и гарантируют стопроцентную точность и надежность. Повышенный комфорт в работе помогает качественно облегчить труд и количественно повысить его производительность. Предлагаемый широкий перечень электроинструментов позволяет совершить оптимальный выбор и закупить оснастку, наиболее подходящую для ремонтных работ.

Торцовочная пила с протяжкой: какую выбрать, советы редакции

При выборе торцовочной пилы с протяжкой основными критериями являются следующие показатели:

Назначение.

Этот показатель определяет характер использования (периодический или профессиональный) и вид обрабатываемых материалов. Это в итоге отражается на технических характеристиках устройства (электрическая мощность) и его стоимости.

  • Диаметр пильного диска, доступного к установке на конкретную модель, определяет технические возможности инструмента, выражающиеся в толщине обрабатываемых заготовок.
  • Безопасность использования.
  • Габаритные размеры и вес.

Использование дополнительного стола для торцовочной пилы делает работу более удобной

По мнению специалистов редакции Tehno.guru, при выборе модели торцовочной пилы, оборудованной протяжкой, следует обратить внимание на критерии, приведённые выше, а также на следующие характеристики:

наличие и размер упора, обеспечивающего поддержку заготовок во время обработки в заданном положении;
читаемость шкалы, размещённой на станине и поворотной площадке, а также возможность её перемещения для выполнения калибровки;
способность прижимов обеспечить жёсткую фиксацию обрабатываемой заготовки;
мобильность станка, его габаритные размеры и вес, что особенно важно при выполнении работ разъездного характера;
стоимость − она определяет надёжность и востребованность инструмента, поэтому является если не ключевым параметром при выборе модели, то уж точно не последним.

Наличие лазерной наводки особенно полезно начинающим пользователям

Как сделать торцовку из ручной циркулярки маятникового типа?

Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:

Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.

В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.

Плюсы такого решения:

  • предельная простота изготовления,
  • минимум деталей (петля и два болта с гайками и шайбами).
  • минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
  • быстрота и простота перевода из ручной пилы в режим торцовки и обратно.

Минусы:

  • ограниченная возможность пиления под углами по длине и высоте.
  • наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
  • изменения в устройство безопасности – кожух диска всегда открыт полностью.

Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:

Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.

Виды торцовочных пил, какие в них различия

Все торцовочные пилы делятся на два вида:

  • обычные. Имеют только функции торцовочной пилы;

    Обычная торцовочная пила

  • комбинированные. В таких устройствах сочетаются возможности двух инструментов: циркулярной пилы и торцовочной. Визуально они отличаются наличием дополнительного распиловочного стола, расположенного над пильным диском. Эти пилы тяжелее и в несколько раз дороже обычных.

    Дополнительный стол в комбинированной торцовочной пиле

Торцовочные пилы бывают:

  • бытовые. Материалы, из которых они изготовлены, недостаточно прочны. Поэтому такие устройства не годятся для каждодневного длительного использования;
  • профессиональные. У них улучшены технические характеристики и больше функциональных возможностей. Могут работать в усиленном режиме каждый день.

Настройка торцовки и ее регулировка

Правильная настройка и регулировка торцовки, включая регулировку количества оборотов диска, обеспечат необходимую точность при выполнении распилов и избавит от получения изделий с браком

В первую очередь обращают внимание на пильный диск. Его посадочный и внешний диаметр, заточка зубьев и их геометрия должны соответствовать материалу, с которым он будет работать

Привод и защитный кожух станка рассчитаны на конкретный размер диска и установка других размеров отрицательно скажется на работе по распиловке и работу самого изделия. Поэтому внимательно читаем рекомендации производителя, указанные в инструкции по эксплуатации.

Правильно отрегулировать пилу поможет надежная и качественная установка бокового упора. Он должен иметь прямой угол с основанием или станиной и плотно прилегать к нему. Необходимо выполнить фаску для того, чтобы стружка, возникающая при выполнении операции пиления, пряталась туда, если она не предусмотрена компанией производителем. Таким образом отходы от распиловки не будут мешать образованию нужного угла среза.

Следующим этапом будет проверка узла фиксации поворота. Шток для фиксации должен плотно входить в прорезь лимба, который может быть съемной или стационарной конструкции. Под часто используемые углы он имеет готовые прорези, а вот под специально выставляемые нуждаются в надежной фиксации. Для этого ручку, фиксирующую затяжку, закручивают при нажатой клавише.

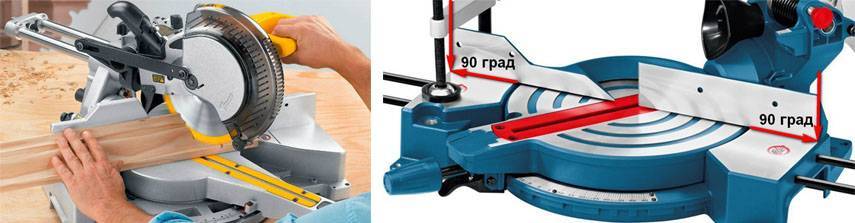

Угол 90° в горизонтальной плоскости выставляется не с помощью угольника, а с помощью рейки толщиной не менее 10 мм, скотча двухстороннего и фанеры. Последний элемент закрепляется на основании скотчем, а между ним и боковым упором укладывается рейка. Делается контрольный рез, от которого с помощью бокового упора контролируется необходимый угол.

Угол резки под наклоном регулируется с помощью двух винтов, расположенными в задней части конструкции станка снизу и сверху. Первый регулирует угол 90°, второй — другие размеры выставляемых углов.

Регулировка фиксированных углов на торцовках должна выполняться тщательно и обязательно контролироваться соответствующим инструментом.

Торцовка с регулировкой оборотов позволяет подобрать нужную скорость перемещения пильного диска, чтобы получить качественную линию среза. Для каждого материала, с которым работает устройство, количество оборотов подбирается в индивидуальном порядке, а у опытных специалистов это получается на уровне подсознания.

Настройка торцовки и ее регулировка

Правильная настройка и регулировка торцовки, включая регулировку количества оборотов диска, обеспечат необходимую точность при выполнении распилов и избавит от получения изделий с браком

В первую очередь обращают внимание на пильный диск. Его посадочный и внешний диаметр, заточка зубьев и их геометрия должны соответствовать материалу, с которым он будет работать

Привод и защитный кожух станка рассчитаны на конкретный размер диска и установка других размеров отрицательно скажется на работе по распиловке и работу самого изделия. Поэтому внимательно читаем рекомендации производителя, указанные в инструкции по эксплуатации.

Правильно отрегулировать пилу поможет надежная и качественная установка бокового упора. Он должен иметь прямой угол с основанием или станиной и плотно прилегать к нему. Необходимо выполнить фаску для того, чтобы стружка, возникающая при выполнении операции пиления, пряталась туда, если она не предусмотрена компанией производителем. Таким образом отходы от распиловки не будут мешать образованию нужного угла среза.

Следующим этапом будет проверка узла фиксации поворота. Шток для фиксации должен плотно входить в прорезь лимба, который может быть съемной или стационарной конструкции. Под часто используемые углы он имеет готовые прорези, а вот под специально выставляемые нуждаются в надежной фиксации. Для этого ручку, фиксирующую затяжку, закручивают при нажатой клавише.

Угол 90° в горизонтальной плоскости выставляется не с помощью угольника, а с помощью рейки толщиной не менее 10 мм, скотча двухстороннего и фанеры. Последний элемент закрепляется на основании скотчем, а между ним и боковым упором укладывается рейка. Делается контрольный рез, от которого с помощью бокового упора контролируется необходимый угол.

Угол резки под наклоном регулируется с помощью двух винтов, расположенными в задней части конструкции станка снизу и сверху. Первый регулирует угол 90°, второй — другие размеры выставляемых углов.

Регулировка фиксированных углов на торцовках должна выполняться тщательно и обязательно контролироваться соответствующим инструментом.

Торцовка с регулировкой оборотов позволяет подобрать нужную скорость перемещения пильного диска, чтобы получить качественную линию среза. Для каждого материала, с которым работает устройство, количество оборотов подбирается в индивидуальном порядке, а у опытных специалистов это получается на уровне подсознания.
