Как сделать вал для циркулярки с подшипниковым узлом своими руками и что можно купить на AliExpress

Циркулярка своими руками: безопасность пользования

Чтобы избежать травм, стоит придерживаться таких правил:

  • Не пользоваться древесиной с металлическими элементами — болтами или гвоздями.
  • Не распиливать доски размером больше 2 м в одиночку.
  • Не совершать резких движений. В результате инструмент может заклинить, что приведет к его поломке.
  • Перед началом работ надеть перчатки и очки.
  • Своевременно удалять древесные отходы. Они могут стать причиной замыкания или привести к пожару.
  • Делать разметку исключительно при наличии подложек или фиксирующих приспособлений. Это особенно актуально для длинных досок.
  • При наличии на древесине узлов или сучьев перед началом работы ее нужно распустить.

Строго запрещено пользоваться распиловочным инструментом в таких ситуациях:

  • нет направляющих элементов;
  • отсутствует кожух;
  • нет предохранителей, которые оберегают пальцы от повреждений, — к ним относится расклинивающий резец;
  • щель является слишком широкой — больше 10 мм;
  • расклинивающий нож располагается выше пильного диска.

Качественный инструмент с идеальными эксплуатационными свойствами позволяет выполнять разные виды работ. Чтобы создать хорошее приспособление, нужно внимательно изучить чертежи и подготовить все необходимое

Немаловажное значение имеет четкое соблюдение технологии изготовления устройства

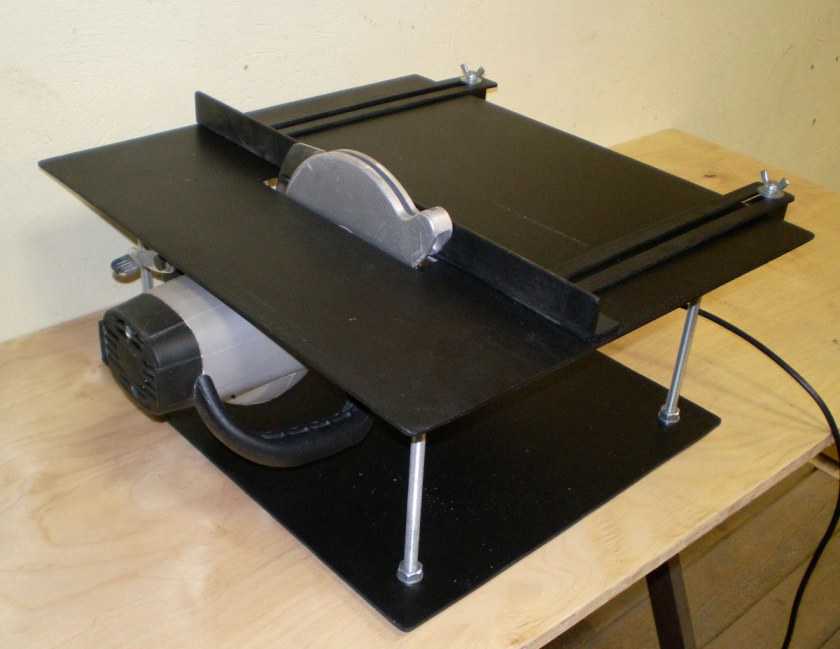

Циркулярная пила из болгарки или дисковой пилы

Если необходимости в работе с массивными деревянными заготовками нет, можно изготовить малогабаритную стационарную пилу из готового электроинструмента.

Дисковая пила

Ручная дисковая пила — это готовый и достаточно безопасный инструмент.


Ручная циркулярная пила на направляющих

Есть два варианта стационарного применения:

  1. Можно просто закрепить пилу снизу стола таким образом, чтобы диск выступал над поверхностью на необходимую высоту. Сложность в том, что выключатель будет недоступен. Следовательно, необходимо его блокировать и дублировать пусковое устройство или выносить штатный переключатель из корпуса дисковой пилы. Это эффективно, но небезопасно.
  2. Еще один вариант – скользящая станина. Из двух параллельных металлических направляющих монтируется основа. На нее устанавливается станина с роликами и закрепленной дисковой пилой.

Популярное: Электрическая ручная циркулярная пила — основной элемент в линейке электроинструмента

Заготовка неподвижна, а циркулярка, перемещаясь по направляющим на каретке, делает пропилы под нужным углом. Этот несложный в изготовлении станок на самом деле может творить чудеса с заготовками небольших размеров.

Как применить дисковую пилу в качестве циркулярки вы можете увидеть в этом видео https://www.youtube.com/watch?v=NDMyS1Inchw

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.

Originally posted 2018-07-04 07:38:55.

Миниатюрный станок из двигателя от стиральной машины своими руками

А вот что касается двигателя от стиральной машины, то это, пожалуй, один из самых лучших вариантов мотора для сборки циркулярной пилы в домашних условиях. Моторы стиральных машин отличаются большим ресурсом и выносливостью. Небольшие обороты вала целиком компенсируются конструкцией – в большинстве двигателей стиральных машин имеется проточка под шпонку шкива, а сам корпус имеет удобные отверстия для крепления. Повысить число оборотов пильного диска пилы можно, установив на мотор и рабочий вал шкивы разного размера или взять электромотор от центрифуги той же стиральной машины. Кстати, из двигателя центрифуги можно сделать станок с прямой передачей, у такого мотора обычно длинный вал, и пилу небольшого диаметра можно установить прямо на него.\

Но главным преимуществом двигателя от стиральной машины выступает его мощность. Он рассчитан на длительный период работы, а для циркулярной пилы это самое главное.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

  • Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
  • Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

  • Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

  1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
  2. Монтаж на станину ручной циркулярной пилы.
  3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
  4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

  • многослойная фанера толщиной 10 мм и более;
  • выключатель и провод;
  • болты со шляпкой под потай;
  • шурупы;
  • деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

https://youtube.com/watch?v=w6RRIT-3jIQ

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

В состав агрегата входят следующие основные элементы.

  1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
  2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
  3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
  4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

  • прежде всего, нужно сделать стол-основу;
  • установить саму болгарку и диск;
  • прикрепить упорную планку;
  • подвести электричество;
  • провести проверочный запуск.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

  • Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
  • Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.

  • После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
  • Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
  • Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.

  • Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
  • Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
  • На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

На этом работа закончена.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Как станком заточить диск

Для восстановления целостности режущих дисков используется два способа — это ручной и автоматизированный. Ручным методом выполнять процедуру не только сложно, но еще и требуется много времени. Именно поэтому имеет смысл купить заточной станок для пильных дисков или же изготовить устройство самостоятельно.

Простым приспособлением для заточки пильных дисков считается точило или наждачный станок, на валу которого нужно закрепить специальный круг — алмазный, эльборовый, а также из напыления карбида кремния. Сложность реализации процесса в том, что затачиваемую оснастку необходимо зафиксировать в неподвижном положении, поэтому держать диск в руках при его заточке не рекомендуется. Это не только опасно, но еще и способствует снижению качества заточки.

Это интересно! Перед тем, как приступать к реализации работ, необходимо очистить поверхность затачиваемой оснастки от нагара. Для этого можно использовать керосин, солярку или промышленные очистители. Если не произвести очистку, то производительность насадки удастся восстановить до 75%-80%.

Инструкция по правильной заточке режущих дисков для циркулярных пил:

  1. Каждый зуб, который подвергается заточке, должен располагаться перпендикулярно к полотну
  2. Принцип заточки заключается в том, что к вращающемуся полотну (алмазному кругу), необходимо подводить каждый зуб диска
  3. От величины усилия прижима зависит количество снимаемого слоя металла. Чем больше износ или стертость зубьев, тем сильнее следует прижимать оснастку к полотну
  4. Аналогичным способом выполняется процедура для каждого звена

Чтобы выполнять заточку дисков от циркулярных пил, для этого не обязательно покупать специальное оборудование. К домашнему точильному станку нужно приделать стойку, которая состоит из неподвижной и подвижной части, а также крепление. При помощи такого приспособления можно легко и быстро выполнять затачивание в домашних условиях.

Задача усложняется, когда необходимо выдержать соответствующий угол затачивания. Чтобы модернизировать и расширить функционал установки, понадобится изготовить регулятор наклона подвижной подставки. В качестве регуляторов используются болты с гайками, за счет которых можно выставить необходимый угол наклона подставки.

Подвижная подставка представляет собой квадратную рамку, в центре которой располагается фиксатор для установки диска. Фиксатор имеет одинаковый диаметр с затачиваемой оснасткой. В подставке делается паз, через который выполняется выдерживание необходимого угла заточки. Производить работы по затачиванию не трудно, поэтому при частых работах с обработкой древесины циркулярной пилой, изготовить заточной станок необходимо обязательно.

Это интересно! Выполнять работы по затачиванию автоматизированным способом намного быстрее и проще, однако для этого понадобится специальное оборудование. Ручной способ в этом плане не требует никакого оборудования, кроме напильника.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Рекомендуем: Как выбрать лучшее сверло по металлу для дрели и других инструментов

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки. Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине; на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Что понадобится для переделки болгарки под циркулярку

Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):

  • УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
  • Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
  • Сварочный аппарат для соединения металлических пластин
  • Плиты ДСП
  • Хомуты, а также крепежные соединения

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.

С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.

Это интересно!Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью. Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.

Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.

После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.


Без циркулярной пилы сложно себе представить столярную мастерскую, так как самая основная и распространенная операция – это именно продольное пиление заготовок. О том, как сделать самодельную циркулярную пилу и пойдет речь в данной статье.

Дополнительные приспособления


Сборка ножек для верстака.

  1. Заготовка-шаблон. При необходимости изготовления однотипных деталей можно использовать одну из них в качестве шаблона-направляющей. Для этого отрезается заготовка требуемой длины и на один ее конец закрепляется упорная рейка. По ширине рейка должна совпадать с рабочим расстоянием. При работе с этим приспособлением упорная рейка должна плотно прилегать к торцу обрабатываемой детали. Так можно получить большое количество деталей абсолютно одинаковой длины без затрат времени на разметку линии реза.
  2. Отрезной угольник. Для постоянного использования можно изготовить отрезной угольник. Он представляет собой две массивные деревянные или фанерные рейки, скрепленные саморезами внахлест в форме буквы “Т”. Длина выступающих концов перекладины буквы “Т”выравнивается до соответствия рабочему расстоянию циркулярной пилы. Установка выравненного конца перекладины напротив линии разметки позволит получить точный перпендикулярный разрез.
  3. Кромочный упор. В состав стандартной комплектации циркулярной пилы входит угловой (кромочный) упор. Он позволяет делать распил параллельно кромке обрабатываемого материала. Используя самостоятельно изготовленный кромочный упор, за счет расширенной и более длинной базы можно получить более чистый и точный рез.

Для изготовления кромочного упора из фанеры толщиной 15 мм вырезается упорная рейка и основание для циркулярной пилы. В основании и упорной рейке при помощи ручного фрезера выбираются шпоночные пазы. Сами шпонки изготавливаются из обрезков твердого дерева или из той же фанеры и крепятся в пазы упорной рейки. Для усиления упора под углом в 90° к упорной рейке закрепляется еще одна рейка достаточной ширины, которая будет опираться на обрабатываемую деталь. Регулировка расстояния пропила от края заготовки осуществляется перемещением упорной рейки по направляющим с последующей фиксацией при помощи стопорного винта.


Сборка передней части верстака.

Для установки винта в основании пропиливается сквозной паз. Для увеличения точности распила и повышения безопасности работ рекомендуется использовать два винта. В пластине основания делается отверстие под пильный диск и устанавливается система крепления циркулярной пилы. Конструкция системы крепления может быть самой разнообразной и будет зависеть от конкретной марки пилы. Общим моментом для всех вариантов должна быть надежная фиксация циркулярки и возможность ее демонтажа с приспособления после окончания работы. Для удобства выставления требуемой ширины отреза материала на лицевой поверхности основания приспособления закрепляется измерительная лента.
