Пошаговая сборка: виброплита своими руками используя бензиновый или электрический двигатель

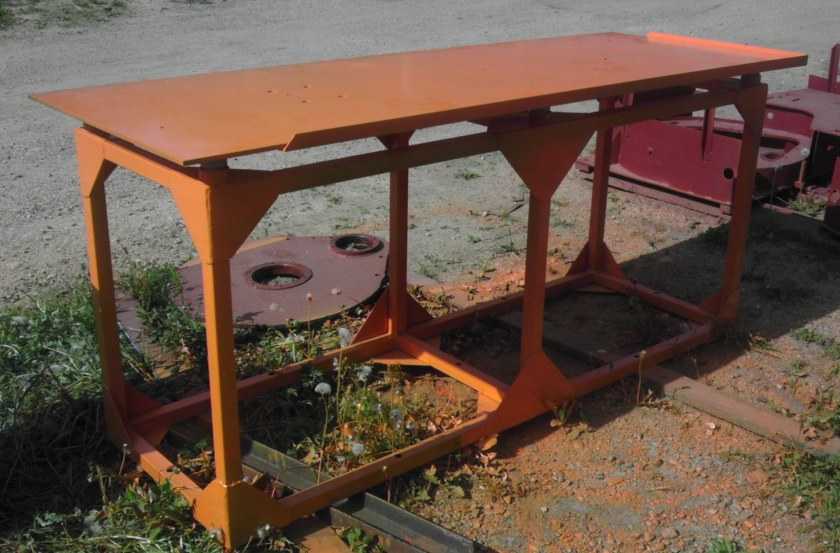

Предназначение вибростола

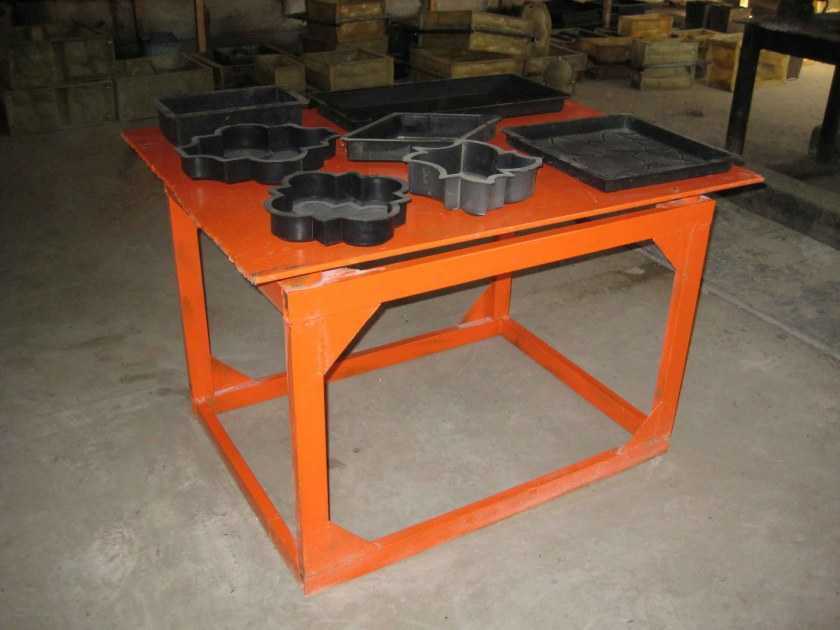

Главная задача таких устройств как вибростол — улучшение качества производимых расходных материалов за счет повышения их плотности, более того они значительно ускоряют производство и уменьшают объем усилий, которые приходилось тратить.

Вибростол можно в дальнейшем использовать не только для тротуарной плитки, но и для изготовления большого количества других материалов.

Для того, чтобы приготовить плитку для тротуара или замешать бетон, необходимо обязательно повысить плотной рабочей смеси. Наверняка вы хотите знать, как сделать вибростол своими руками, а также для чего он нужен и как он работает.

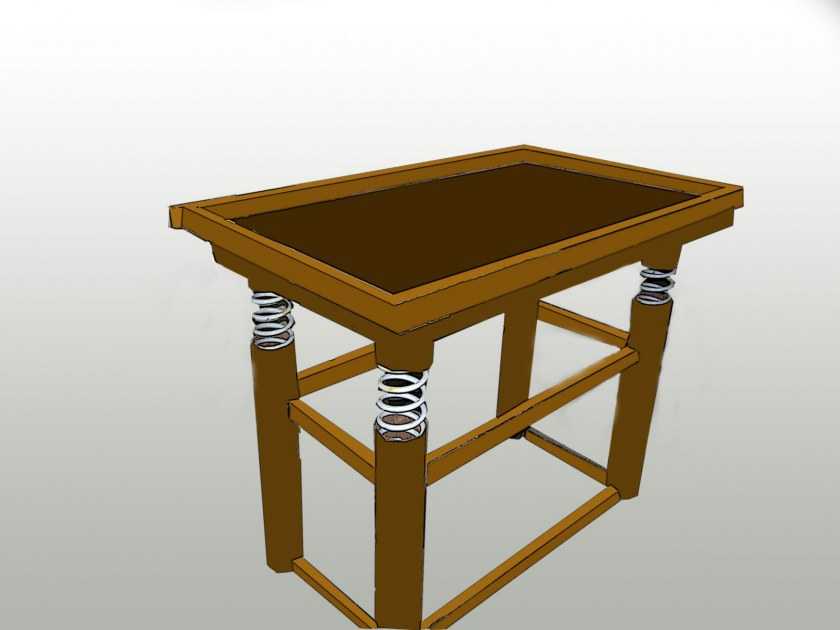

Главный принципе работы данного оборудования — создание вибраций, благодаря которым смесь будет заполнять все пустые, незаполненные участки формы, а также выпускать воздух из смеси, исключая возможность появления пузыриков воздуха внутри. Поэтому, если вам нужно замешивать бетон и делать специальные детали, блоки из него, следует создать вибростол прямо домашних условиях.

Благодаря вашим навыкам и стремлениям возможно создать инструмент, который по качеству будет на уровне магазинного, главное — осознавать, как устроен данный инструмент и зачем он нужен. Сам по себе стол выглядит как обыкновенный железный стол, в ножках которого находятся шарниры и пружины.

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.. Плотность финишного слоя зависит от вибрационного усилия

Чем оно выше, тем лучше утрамбовывается материал

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Варианты комплектации виброплит

Классификация по питанию

  1. электрическую,
  2. дизельную и
  3. бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.

Выделяют:

  1. Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
  2. Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
  3. Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Ремни и муфты должны быть защищены специальными кожухами.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Конструкция механизма


Устройство Основной элемент виброплиты, с которого начинается создание установки — металлическое основание.

Существуют стальные и чугунные образцы, однако, в домашних условиях применение чугуна нецелесообразно.

Он способен дать трещину, не поддается сварке, хрупок.

Обычно используют стальной лист толщиной от 8 мм. На поверхность основания устанавливают дополнительные элементы для увеличения массы.

Они же служат основанием для установки двигателя и вибрационного механизма. В большинстве случаев это обычный вал, установленный на двух подшипниках, на котором в продольном направлении крепится груз. Вращение вала создает вынуждающую силу, за счет собственного веса и инерционного усилия образующую частые кратковременные нагрузки на грунт.


Чертеж

Эффективность работы виброплиты зависит от веса, площади основания и режима вращения эксцентрикового вала. Слишком просторная плита не способна создавать большое давление, поскольку вес установки распределяется по площади и снижает удельное давление.

Небольшое основание дает большую эффективность, но воздействует слишком избирательно, точечно. Такой режим не позволяет получить равномерное уплотнение грунта по всей площади участка. Вращение эксцентрикового вала создает значительную нагрузку на все конструкционные элементы. Слишком интенсивная вибрация способна разрушить виброплиту, оказать негативное влияние на работу двигателя, отрицательно сказывается на самочувствии работника.

Алгоритм сборки виброрейки

Для реализации простейших вариантов чертежи не нужны. В качестве приводного узла подойдут:

  • шлифовальная машинка;
  • болгарка;

электродрель или шуруповерт.

Этот электроинструмент даже не потребуется разбирать. Сборка самодельного агрегата займет мало времени.

Еще понадобятся следующие рабочие инструменты и материалы:

  • ровная, отшлифованная доска длиной 0,5 м, толщиной около 3 см, шириной 25 см;
  • саморезы;
  • перфолента;
  • брус 5 на 5 см длиной 1-1,5 (2 шт), чтобы изготовить ручку.

Виброрейка из электродрели в виде швабры собирается в такой последовательности:

  • поверхность доски (если она не отшлифована) делают гладкой с помощью рубанка и наждачной бумаги;
  • к ней сверху ровно по центру, используя перфоленту и саморезы, фиксируют уложенную вдоль электродрель;
  • с обеих сторон от дрели, отступив по несколько сантиметров, прикрепляют под углом рукоятки, обрезав предварительно концы брусков наискось;
  • фиксируют в патроне электроинструмента насадку, центр тяжести которой смещен, например, зажимной ключ, изогнутое сверло либо кусок арматуры;
  • включают агрегат в сеть и проверяют его работоспособность.

Патрон дрели должен вращаться вокруг оси, совпадающей с центральной продольной линией доски. Вибрация возникает за счет использования насадки со смещенным центром тяжести.

Виброрейка из шлифмашинки, болгарки или шуруповерта делается аналогичным способом. Только после уплотнения и разравнивания бетона электроинструмент потребуется хорошо очистить от раствора, чтобы было можно им пользоваться в дальнейшем.

Если требуется уплотнить и разровнять бетон слоем до 10 см, то подойдет виброрейка из глубинного вибратора.Изготавливается она следующим образом:

  • вырезают из фанеры лист прямоугольной формы (с длиной сторон примерно 70х50 см);
  • перфолентой или с помощью хомутов к нему прикрепляют булаву, при этом сам глубинный вибратор служит своего рода ручкой.

Чтобы рейка перемещалась свободно, рабочую поверхность фанерного прямоугольника лучше оббить жестью, загнутой по краям.

В рассмотренных вариантах, чтобы фиксировать электроинструмент к основанию, могут использоваться также другие крепежи. Здесь открыт простор инженерному творчеству.

Вибратор

Вибратор для виброплиты можно приобрести заводского изготовления либо изготовить самостоятельно различными способами. Один из вариантов самодельного узла вибраций будет рассмотрен в следующем пункте.

Дополнительные конструктивные элементы

Легкие (до 75 кг), универсальные (75-90 кг) и среднетяжелые (от 90 до 140 кг весом) модели техники без возможности дистанционного управления оснащаются ручками из металлических труб. С их помощью оператор задает направление движения.

Для удобства транспортирования агрегаты оснащают также колесами. Их при необходимости можно снять. Чтобы перемещать самодельную плиту, можно взять колеса, например, со старой тачки.

Способы изготовления виброрейки

Самодельная виброрейка – это инструмент, имеющий несложное устройство. Она состоит из таких основных конструктивных элементов:

  • привода;
  • рейки (рамы);
  • ручки управления.

В домашних условиях виброинструмент делают двумя способами:

  • в виде швабры;
  • в форме жесткой рамы.

Приводом оборудованию служит бензиновый либо электрический мотор. Для домашнего использования лучше за основу механизма взять электродвигатель, потому что его без проблем можно использовать внутри помещений, например, при стяжке пола.

Электромотора мощностью 1,5 кВт хватит, чтобы уплотнять слой бетонного раствора толщиной 200 мм, а также разравнивать его. Если использовать двигатель с большим значением данного параметра, то это приведет, в большинстве случаев, к лишнему расходу электроэнергии. Только когда действительно планируется выполнить большой объем строительных операций в бытовых условиях, связанных с трамбовкой бетона, можно взять мотор большей мощности. Это будет оправданным шагом с точки зрения производительности, эффективности и безопасности проведения работ.

Если предстоит работать, в основном, на улице или в хорошо проветриваемых помещениях, то электродвигатель вполне возможно заменить двигателем внутреннего сгорания, например, от бензопилы или мотокосы. Только использовать его нужно, чтобы запустить, совместно со сцеплением.

Чтобы сделать раму, подойдет стальной швеллер или ровная доска. Для домашнего использования достаточно оснастить самодельное виброоборудование рейкой длиной до 3 м. Ориентироваться при выборе данного параметра в общем случае необходимо по размерам объекта, который требуется построить.

Как сделать самому: пошаговая сборка

Рассмотрим процесс, как самому сделать самодельную виброплиту для уплотнения грунта. Порядок действий:

С помощью болгарки вырезается плита (основание). Размер выбирается исходя из собственных представлений, рекомендуется придерживаться среднего значения 60*40 см.
По краям делаются надрезы на расстоянии 7 см (спереди) и 5 см (сзади), на глубину около 5 мм. По линии надрезов края отгибают вверх на 25°, чтобы плита не цеплялась за грунт и не вязла.
На верхнюю часть плиты привариваются два куска швеллера, усиливающие основание и края. Необходимо следить за тем, чтобы они находились в одной плоскости.
С задней стороны в швеллерах сверлятся или прожигаются сварочным электродом отверстия для крепления двигателя. При необходимости предварительно приваривается металлическая площадка с монтажными отверстиями.
Установка двигателя производится с использованием резиновых подушек.
Устанавливаются проушины для крепления рукоятки.
Ротор с эксцентриком изготавливается отдельно и устанавливается на плиту в готовом (собранном) виде. Он представляет собой вал, установленный в ступицы. Одна из них глухая, вторая — проходная. Сквозь нее проходит отрезок вала, на который устанавливается шкив. Необходимо обеспечить соосность шкивов, иначе приводные ремни придется менять каждую смену.
Натяжное устройство крепится к раме в удобном для использования месте. Обычно оно устанавливается в середине, между шкивами, в точке максимального провисания ремня

Важно обеспечить размещение всех шкивов и натяжного ролика в одной плоскости.
Рекомендуется закрыть вращающийся ротор защитным кожухом, чтобы исключить возможность травм.
Устанавливается рукоятка, производится пробный запуск виброплиты, проверяется работоспособность. Устраняются обнаруженные неполадки или изъяны, вносятся необходимые поправки.

Запуск виброплиты в эксплуатацию возможен только после полного устранения всех недостатков. Редко кому удается с первого раза получить ожидаемый результат, но после исправлений обычно установка начинает работать в нужном режиме. Основная настройка заключается в определении оптимальной величины эксцентрика и выборе скоростного режима работы.

Самодельная виброплита, какой бы она ни получилась, обеспечит значительно лучший результат, чем попытки утрамбовать слой засыпки вручную. Все обнаруженные недостатки будут устранены, по мере эксплуатации появятся дополнения или улучшения конструкции. Окончательный результат способен потягаться с промышленными образцами, если не опередить их по эффективности и качеству работы.

Основным преимуществом самодельных устройств является возможность в любой момент исправить или изменить конструкцию, внести дополнительные элементы. С готовыми виброплитами такие действия невозможны, поскольку конструкция подобных технических средств редко позволяет вносить изменения. Качество и скорость трудоемких операций с сыпучими материалами заслуживают усилий и времени, затраченных на создание самодельных установок.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

  • Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
  • Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
  • О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
  • Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

  • Бензиновый мотор.
  • Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
  • Два куска швеллера.
  • 4 болта на 12.
  • Трубка для рукоятки — подбирается по размеру ладони.
  • Амортизаторы от автомобильного мотора.
  • 2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

  • Аппарат для сварки и электроды.
  • УШМ и диски к ней.
  • Сверловочное приспособление (дрель или станок).
  • Молоток или небольшая кувалда.
  • Линейка, мел или чертилка, рулетка.
  • Защитные средства: маска сварщика, очки, перчатки.

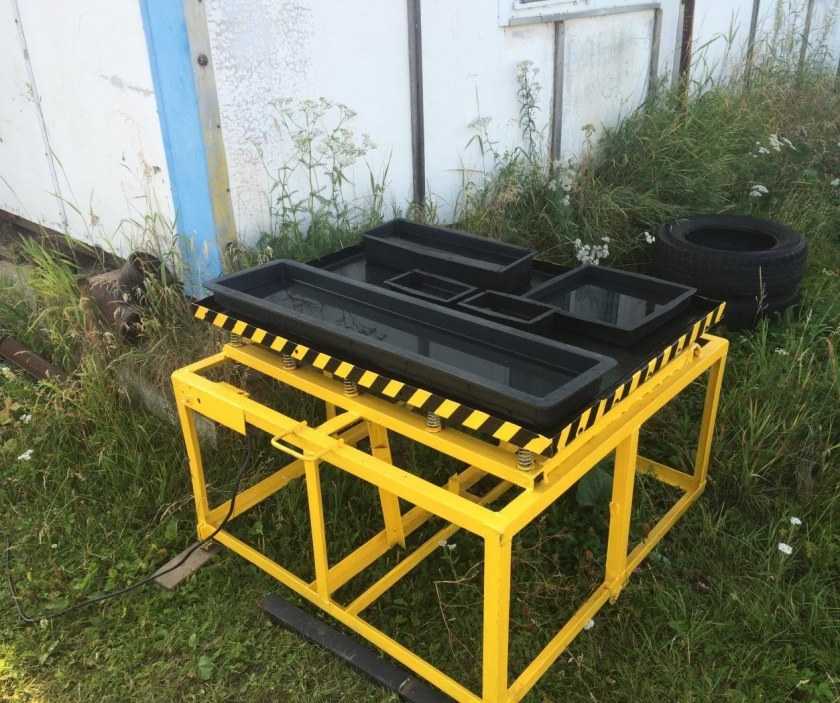

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

Вибрационный механизм

Самое простое устройство для создания вибрационных колебаний можно сделать из отрезка металлического круга диаметром 40-65 мм. Для этого параллельно его оси по всей длине просверливается отверстие диаметром 12-14 мм. Оно должно быть смещено от центра примерно на половину радиуса. В это отверстие нужно вставить металлический пруток соответствующего диаметра и жестко закрепить его с помощью гаек.

На этот же вал-пруток с обеих сторон устанавливаются подшипники или бронзовые втулки, закрепленные на приваренных к швеллеру стойках. Высота стоек зависит от диаметра вибрационного валика. Со стороны ременной передачи закрепляется шкив для передачи на вибратор вращательного движения от электродвигателя. Вращаясь с высокой скоростью, этот валик со смещенным центром тяжести будет создавать колебательные движения и передавать их через стойки на вибрационную платформу.

Схема электрической вибротрамбовки.

Можно использовать вибрационный механизм заводского изготовления. Это обеспечит более высокий уровень надежности машины, но повлечет за собой дополнительные расходы.

Ремонт бензинового агрегата

Приступая к ремонту бензинового двигателя внутреннего сгорания, необходимо предварительно убедиться, что в баке нефункционирующего агрегата достаточно топлива, переключатель зажигания находился во включенном положении и воздушная заслонка стояла правильно. Это нужно сделать, чтобы лишний раз не разбирать технику и не тратить время зря.

Наиболее часто проблемы с ДВС вызываются следующими причинами:

  • низким уровнем масла или его плохим качеством, при этом мотор вовсе не запускается либо останавливается во время работы;
  • загрязненностью воздушного фильтра, которая приводит к неустойчивой работе мотора, потере мощности либо вовсе к невозможности его запуска;
  • неисправностью свечи, что вызывает проблемы с пуском бензинового агрегата либо приводит к неустойчивому его функционированию;
  • сильным загрязнением элементов выхлопной системы (или прогоранием глушителя), которое сказывается на ряде эксплуатационных характеристик оборудования;
  • износом поршней либо отсутствием правильной регулировки карбюратора, что приводит к неустойчивой работе без нагрузки либо падению мощности.

Проверка масла

Если уровень масла ниже нормы, то пуск двигателя во многих современных моделях уплотнителей блокируется встроенными датчиками. Чтобы проверить это, поступают так:

  • устанавливают оборудование на ровную площадку (в горизонтальной плоскости);
  • откручивают крышку заливного отверстия;
  • вставляют щуп;
  • определяют достаточность масла по нему.

Масло для виброплиты требуется периодически менять из-за его загрязнения: первый раз – через 20 часов, а все последующие – через каждые 100 часов непрерывной эксплуатации техники. Смазочный материал лучше использовать высокого качества. Храниться масло должно в чистых емкостях.

Очистка воздушного фильтра

Воздушный фильтр очищают следующим образом:

  • снимают, открутив предварительно гайку, крышку воздухоочистителя;
  • отвинчивают следующую гайку и достают элементы фильтра;
  • теплой водой с обычным моющим средством промывают губчатый фильтр, а затем его просушивают и смачивают моторным маслом, излишки которого отжимают;
  • с помощью сжатого воздуха чистят фильтрующий элемент из бумаги;
  • собирают воздушный фильтр.

На рисунке ниже представлена схема воздушного фильтра и его элементов.

Проверка свечи зажигания

Чтобы проверить состояние свечи зажигания (ее загрязненность, износ, расстояние между электродами) поступают так:

  • используя торцовый ключ, снимают свечу;
  • определяют степень ее износа, а также наличие дефектов, например, сколов;
  • сравнивают величину зазора между двумя электродами с номинальным его значением 0,7-0,8 мм, регулируя расстояние при необходимости;
  • если выкрученную свечу далее использовать нельзя, то ставят новую.

Обслуживание выхлопной системы

Устройство выхлопной системы показано на схеме ниже.

Обслуживание выхлопной системы проводят следующим образом:

  • раскрутив винты М5, снимают кожух;
  • чтобы рассоединить глушитель и пламегаситель, откручивают винт М4;
  • используя металлическую щетку, удаляют углеродистые загрязнения;
  • если глушитель не прогорел, то собирают весь узел.

Чтобы свести вероятность возникновения поломок бензиновых агрегатов к минимуму, нужно правильно ухаживать за техникой: вовремя менять масло, фильтры, свечи. Перед эксплуатацией виброплиты с любым типом двигателя следует осмотреть ее на наличие внешних дефектов, необходимо тоже проверить надежность болтовых соединений, натяжку ремня. После выполнения работы требуется очистить агрегат от различных загрязнителей, например, сажи, грязи, масла. При эксплуатации оборудования необходимо соблюдать рекомендации, изложенные в инструкции к нему. Простые правила позволят максимально продлить срок службы техники.

Виды виброплиты

Виброплиты классифицируются по:

1. Типу двигателя:

  • Дизельная – применяется для больших объемов работ. Отличается повышенной мощностью.
  • Электрическая – используется в закрытых помещениях, так как радиус работ ограничен длиной шнура. Поэтому делать такой вариант самостоятельно не целесообразно. Либо только для небольших дачных участков, где есть возможность использовать удлинители.
  • Бензиновая – самый подходящий вариант для самостоятельного изготовления. Отличается достаточным уровнем мощности и высокой мобильностью.

2. Типу трамбовки:

  • Прямой – устройство двигается только прямо.
  • Реверсный – устройство двигается в любом направлении. Такая функция поможет делать работы в кратчайшие сроки.

Полезные дополнения при выборе виброплиты

Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают. Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.

Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.

Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.

Возможность реверсного движения

Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.

Еще один чертеж варианта с бензиновым двигателем.

Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.

При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.

Самодельный вибродвигатель для бетона

Для уплотнения бетонной массы в фундаменте и других железобетонных конструкциях применяются вибродвигатели поверхностного типа или же погружного. Для поверхностного вибратора подойдёт вибродвигатель мощностью от 1 до 1,5 кВт, работающий в сети 220 В.

Его схема показана ниже, а состоит он из:

  1. Ручки для удерживания, направления и переноса устройства.
  2. Электродвигателя достаточной мощности.
  3. Кабеля питания.
  4. Эксцентрикового дебаланса.
  5. Основания необходимого размера.

Профессиональные модели вибродвигателей имеют регулируемый эксцентрик, который позволяет настраивать амплитуду вибраций и силу, с которой производится уплотнение. Эксцентрик закрепляется на выходном валу электродвигателя. Для этого к валу жёстко фиксируется кронштейн, а к нему в свою очередь крепят дебаланс на резьбовое соединение. Ослабив резьбу, можно отрегулировать положение эксцентрика по отношению к валу электродвигателя, таким образом изменив амплитуду работы устройства.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигательСтальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

  • Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
  • Эксцентрик (если предусмотрена такая конструкция).
  • Крепежные болты с гайками.
  • Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
  • Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
  • Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

  • Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
  • После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Средняя оценка

оценок более 0

Поделиться ссылкой

Подготовка площадки к проведению строительных работ

Сперва производится разбивка рабочей площадки: вбиваются деревянные колышки и выставляются «красные метки». Этим термином строители называют натянутую нитку, которой выделяют границы планируемой высоты площадки. Берется обычный шпагат, привязывается к колышкам и привязывается к колышкам на высоте, где планируете закончить укладку плитки. Обязательно сделайте уклон нитки, примерно на 5 градусов, в сторону будущих водоприемников.

Далее необходимо проверить, сколько имеется свободного пространства от земли о нитки. Если меньше 30 сантиметров — лопатой снимается все лишнее и убирается как можно дальше, чтобы не мешало. Если грунт плодородный, ее можно высыпать на огород или же в места, где вы планируете сделать цветники.

Края подготовленного земляного «корыта» нужно сразу закрепить бордюрами. Иногда мастера ставят бордюры уже после заливки бетона. В этом случае, край площадки придется защитить от осыпания грунта и установить опалубку. Рекомендуем не опытным мостовщикам отдать предпочтение первому варианту.

Если планируется использование бордюра с высотой 50 сантиметров, то:

  • прокапывается траншея вглубь еще на 30 сантиметров;
  • засыпается 10-ти сантиметровый слой щебня;
  • кладется 1.5 сантиметра цементного раствора;
  • на него устанавливается бордюр, после укладки которого, верхний край плитки оказался на 2 сантиметра выше, чем край бордюра. Это необходимо, чтоб бордюр не удерживал воду на площадке и содействовал ее выведению.

Выбор и установка двигателя

Бензиновый двигатель дает возможность выполнять работы вне зависимости от наличия поблизости источника энергии. Такая виброплита пользуется спросом в небольших строительных бригадах, выполняющих подрядные работы на объектах частной застройки.

Электродвигатель закрепляется на приваренном швеллере при помощи болтов и соединяется с вибрационным механизмом при помощи ременной передачи. Если эксцентрик вибратора соединить с двигателем жестким соединением или установить на валу, то подшипники мотора будут постоянно выходить из строя из-за вибрационных воздействий.

Центр тяжести двигателя должен находиться на центральной оси виброплатформы. Если этого не сделать, то во время работы виброплита, сделанная своими руками, будет все время уходить в сторону и придется прикладывать дополнительные усилия для ее удержания в нужном направлении. Под лапы мотора необходимо подложить виброгасящие прокладки из толстой резины.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
