Винтовой конвейер

Конструкция винтового шнекового конвейера

Главный узел и рабочий орган шнекового транспортера- винтовой шнек. Вторым основным элементом служит корпус, не дающий перемещаемому грузу рассыпаться.

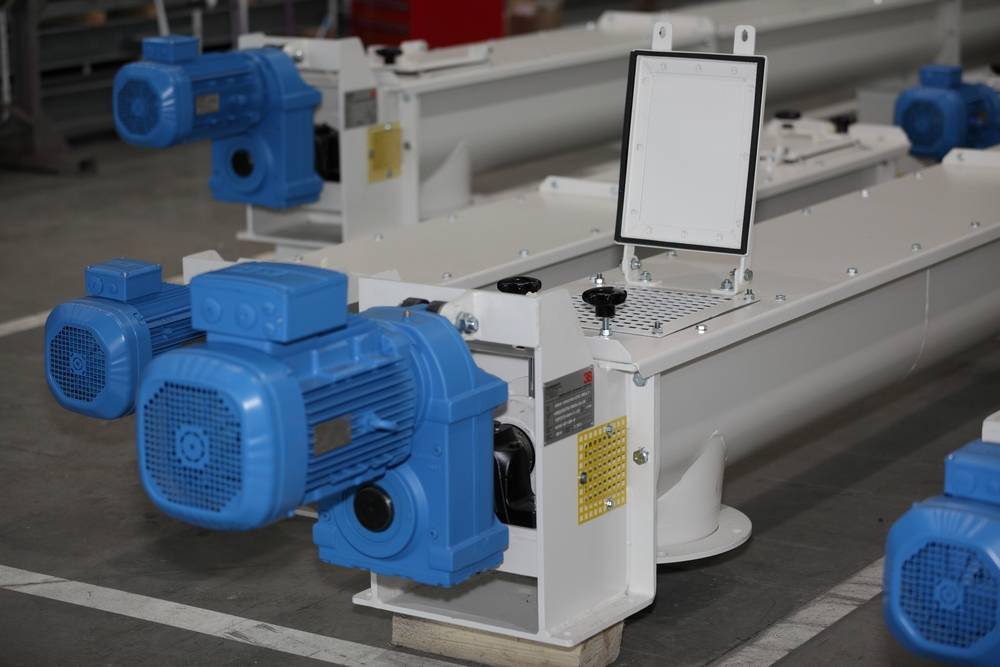

Шнековой транспортер состоит из следующих частей:

  • приемный отсек, в котором накапливается перемещаемый материал;
  • корпус агрегата — закрытая труба или открытая полутруба;
  • рабочий шнек;
  • приводной электромотор;
  • трансмиссия (клиноременная или шестеренчатая);
  • выходной патрубок.

Лопасти винта чаще всего изготовляют из стального листа. В отдельных случаях, для перемещения абразивных веществ, используется чугун. Лопасти монтируются на центральный вал, его делают из стальной трубы. На концах вал опирается на подшипники качения, прикрытые от попадания пыли и абразивов сальниками. при большой длине транспортера устанавливаются промежуточные опорные подшипники, защищающие вал от провисания.

Желоб сваривается из сегментов листовой стали. швы между сегментами служат в качестве дополнительных ребер жесткости, повышающих геометрическую стабильность всей конструкции. Между стенками трубы вертикального винтового конвейера и лопастями оставляют просвет в полсантиметра- сантиметр для снижения сопротивления вращению.

На входном и выходном окончаниях трубы устанавливаются соответствующие патрубки. Они снабжаются задвижками.

Шнековые транспортеры (тяжелой серии)

Лучше всего подходят для транспортировки трудноперевозимых и абразивных грузов.

Мощность мотор-редуктора агрегата рассчитывается в соответствии с производительностью шнека и длиной конвейера.

Для производства шнековых транспортеров тяжелой серии наши специалисты применяют усиленный 4-миллиметровый металлический лист и стальную трубу с толщиной стенки от 5 мм.

Мы предлагаем модели тяжелой серии производительностью от 5 до 20 тонн/час*.

Технические характеристики:
Мощность привода кВт От 1,1 до 11
Длина м От 0,5 до 30
Диаметр винта мм от 70 до 500
Производительность тонн/час от 5 до 100
Толщина пера мм от 2 до 5
Материал исполнения Сталь черная/нержавеющая сталь
Тип исполнения Трубчатый/желобчатый

Шнековый транспортер

Шнековый транспортер

Шнековый транспортер представляет собой устройство, с помощью которого сыпучий груз перемещается по неподвижному желобу с помощью вращающегося внутри винта — шнека. Груз подается в шнековый транспортер через погрузочное отверстие в верхней части. Затем ссыпается через аналогичное отверстие снизу. Шнековый транспортер представляет собой механизм, предназначенный для дозированного перемещения на короткое расстояние. Применяют шнековый транспортер для транспортировки сыпучей продукции на расстояние до 40 м. Конструкция шнекового транспортера состоит из трубки гибкой или нет. Внутри трубки работает большая спираль, привода и присоединительный фланец на выходе, узел разгрузки и загрузки.

Конструкция шнекового транспортера

Конструкция шнекового конвейера может различаться в зависимости от модели, но принцип работы одинаковый. Установленный спиральный винт перемещает загруженный материал в результате своего вращения. В действие устройство приводится включением электромотора. Конструкция также оборудована редуктором и приводным валом, отвечающих за передачу тягового усилия. Эффективность процесса транспортировки материалов зависит от конструкции установленного винта (лопастный, ленточный, сплошной или фасонный), его диаметра и переменности шага. Форма винта соответствует типу перемещаемого груза. Направление спирали (лево- или правосторонняя) также влияют на производительность конвейера. Шнеки выдерживают высокие нагрузки и интенсивную работу, но модель конвейера необходимо подбирать исходя из типа транспортируемого материала.

Шнек изготавливают из разрезных железных шайб, которым штамповкой придается винтообразная форма, создавая витки. Затем эти витки сваривают и прикрепляют к валу. Для изготовления вала шнека используют газовые трубы. При этом шейки для промежуточных подшипников и цапфы для концевых подшипников делают из круглой стали, вставляемой в отрезки труб и скрепляемой с ними посредством сквозного болта или заклепок. Шнек приводится в движение с помощью электромотора и редуктора. При этом загруженный материал не крутится вместе с ним, а проталкивается вперед из-за своего веса и силы трения о внутренние части желоба.

Во избежание прогиба валов устанавливаются промежуточные и концевые подшипники на расстоянии 3-4 метра. Концевые подшипники укрепляются на торцевых стенках желоба, кроме радиальной нагрузки от веса шнека. Они имеют также и осевую нагрузку, вызываемую сопротивлением материала при его движении.

Шнековый транспортер имеет желоб, который делается из стальных листов. Дно шнека имеет полукруглую форму. Верх шнека оснащают съемной крышкой. Отдельные секции желоба длиной 2-4 м собираются на фланцах при помощи болтов. На расстоянии 2-3 м друг от друга ставятся чугунные стойки, придающие желобу жесткость.

В местах загрузки в крышке и в местах разгрузки в дне делаются окна и патрубки. Разгрузочные патрубки снабжаются обыкновенными задвижками различных конструкций или задвижками с зубчатой рейкой.

Допускается одновременная подача и прием груза в различных местах конвейера.

Чтобы купить шнековый транспортер воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13. Точная стоимость шнекового транспортера определяется согласно технического задания и опросного листа.

Основные элементы

Рассматриваемый механизм для транспортировки сыпучих материалов состоит из достаточно большого количества различных элементов. Схема винтового конвейера характеризуется следующими особенностями:

  1. Как ранее было отмечено, винтовые конвейеры проводят перемещение сыпучих материалов. Именно поэтому важным элементом конструкции можно назвать винт или шнек. Он принимает усилие от привода и передает усилие самому материалу. Встречается довольно большое количество различных вариантов исполнения шнеков: фасонные, сплошные, ленточные, лопастные и другие. От формы во многом зависят эксплуатационные характеристики устройства.
  2. Довольно большое распространение получили сплошные винты, которые собираются путем соединения секций. В качестве основного материала применяются листы толщиной 2-5 мм. Основой выступает полый вал.
  3. Прочный винтовой вал может выдерживать весьма высокую степень воздействия. Именно поэтому его изготавливают длиной до 50 метров. Однако, обеспечить требуемые условия эксплуатации можно только при креплении в нескольких точках.
  4. Желоб представлен корпусом, которые часто изготавливается при применении металлического листа толщиной 2-8 мм. Как ранее было отмечено, нижняя часть напоминает форму полуцилиндра. Основным параметром можно назвать емкость конструкции.
  5. По торцевым сторонам располагаются специальные отверстия, предназначенные для установка подшипников.
  6. Желоб закрывается крышкой, за счет чего обеспечивается требуемая степень герметичности.
  7. Основная часть конструкции может собираться из нескольких отдельных секций. Ширина цилиндрической части может варьировать в пределе от 5 до 10 метров. Существенно повысить жесткость конструкции можно за счет размещения большого количества ребер жесткости.
  8. В средней части также могут быть расположены подшипники, за счет которых повышается степень фиксации шнека. Хвостовые подшипники рассчитаны исключительно на восприятие радиальной нагрузки.
  9. Привод винтового конвейера представлен сочетанием достаточно большого количества различных элементов, которые предназначены для изменения параметров вращения и его передачи. В качестве основного элемента применяется электрический двигатель, который соединен с редуктором или системой шкивов, зубчатых колес. В большинстве случаев привод отвечает за уменьшение количества оборотов и повышения передаваемого усилия.

Выбираются размеры окна шнекового транспортера в зависимости от того, какое вещество будет транспортироваться.

Преимущества покупки транспортеров для цемента в компании Рекона

осуществляет производство конвейерного оборудования, которое отличаются самым высоким качеством на рынке стран СНГ. Любой наш шнековый конвейер для цемента обладает длительным сроком службы, высокой производительностью и доступной стоимость.

  • Доступные цены. Мы работаем по программе «Лучшая цена». Поэтому если вы найдете более доступное и выгодное коммерческое предложение на транспортер для цемента, мы вернем вам разницу в стоимости;
  • Разработка проекта в собственном конструкторском бюро и производство конвейеров по индивидуальным размерам;
  • Установка оборудования «под ключ»;
  • Бесплатный тест-драйв на все конвейерные линии постоянным клиентам.

Технические характеристики

Технические характеристики винтовых конвейеров для транспортировки материалов напрямую зависят от того, по какой технологии они изготавливаются:

  • литьем в землю или под высоким давлением,
  • литьем с дополнительной обработкой на токарном станке,
  • горячей деформацией также с последующей обработкой на токарном станке,
  • холодной гибкой,
  • навивкой.
  • сваркой.

Чтобы понять технические особенности винтовых конвейеров, рассмотрим их на примере машин для литья полимерных веществ. Независимо от способа производства, у каждого бура есть зона питания, переходная зона и зона дозирования.

  1. Зона питания. Как только полимер попадает в шнековый механизм, он оказывается именно в этой зоне, которая ответственна за прием и транспортировку твердых материалов. Чтобы перемещение полимера проходило максимально быстро, коэффициент его трения у основания механизма должен быть ниже, чем коэффициент трения у стенок цилиндра.
  2. Переходная зона, или зона сжатия – участок бура, на котором полимерное вещество начинает плавиться. Ближе к основанию участок немного утончается, позволяя полимеру как бы прилипать к цилиндрам и в итоге полностью расплавляться.
  3. Зона дозирования. На этом участке бура плавление полимерного материала завершается.

Классификация скребковых конвейеров

Встречается просто огромное количество различных вариантов исполнения скребковых конвейеров. Классификация скребковых конвейеров проводится по самым различным признакам. Основной заключается в назначении. Выделяют следующие варианты исполнения:

  1. Подземные. Они устанавливаются на угольных и рудных шахтах. Особенность заключается в применении материалов, которые могут выдерживать влияние окружающей среды. Скребковый конвейер 53 может быть расположен под углом.
  2. Общего назначения. Это вариант исполнения получил весьма широкое распространение. Часто устанавливается на поверхностных шахтах и обогатительных фабриках. Устройства общего назначения можно назвать универсальным вариантом, который идеально подходит для установки при самых различных эксплуатационных условиях
  3. Специальные устройства. Подобный вариант исполнения производится в зависимости от того, какие требуются эксплуатационные характеристики. Часто устанавливаются в горнотранспортной промышленности.

Также классификация проводится по характеру выполняемых функций. Она выглядит следующим образом:

  1. Доставочные. Этот вариант исполнения предназначен исключительно для транспортировки вещества на различные расстояния.
  2. Агрегатные установки. Как правило, подобный механизм работает совместно с другими выемочными агрегатами. Однако, в этой связке редко проводится установка других транспортировочных элементов.
  3. Тормозные устройства. Их предназначение заключается в спуске гуля с большой высоты при определенном угле наклона.

Важным признаком классификации можно назвать тип устанавливаемого привода. По этом признаку выделяют следующие варианты исполнения:

  1. С электрическим. Этот тип привода на сегодняшний день весьма распространен, так как характеризуется повышенной эффективностью. Кроме этого, электрический привод зачастую обладает компактными размерами, за счет чего упрощается установка и обслуживание. Однако у этого варианта есть существенный недостаток – он весьма восприимчив к перегрузкам, из-за которых происходит перегрев устройства. Именно поэтому устанавливается электрический привод должен снабжаться предохранительными элементами.
  2. Пневматические. Этот вариант исполнения работает на основе подачи сжатого воздуха под давлением. Характеризуется тем, что может применяться для передачи существенного усилия. Недостаток заключается в потери мощности даже при появлении несущественного дефекта магистрали, по которой проводится подача воздуха. Также не стоит забывать о том, что при работе компрессора может возникать довольно много шума.
  3. Гидравлическим. Подобный привод представлен системой, в которой транспортируется жидкость под давлением. За счет свойства несжимаемости может передаваться большое усилие.

Как ранее было отмечено, основным элементом механизма можно назвать цепь. Ее предназначение заключается в непосредственной передаче усилия от привода к исполнительному органу. По типу тяги цепи выделяют следующие варианты исполнения:

  1. С разборной.
  2. С круглозвенной.
  3. С роликовтулочной.

Рабочая ветвь, по которой проводится перемещение грунта, также может располагаться самым различным образом. Примером можно назвать верхнее и нижнее расположение. Для существенного повышения производительности проводится установка оборудования с двумя рабочими ветвями. По способу перемещения выделяют следующие варианты исполнения конвейеров:

  1. Переносные.
  2. Передвижные.

Кроме этого, классификация проводится по типу устанавливаемого двигателя и некоторым другим признакам. Выбор наиболее подходящего варианта исполнения скребкового конвейера проводится в зависимости от поставленной задачи.

Область применения шнековых транспортеров

Шнековый транспортер — это механизм, предназначенный для перемещения различных сыпучих материалов в горизонтальном и вертикальном направлении. Как правило состоит из шнека, кожуха шнека, приемного бункера и привода. Чаше всего для привода транспортера используется электродвигатель, реже гидромотор и привод от вала отбора мощности трактора.

Шнековые транспортеры чаще всего применяются в сельском хозяйстве, строительстве и промышленности. Основным преимуществом шнекового транспортера перед другими видами транспортеров является цена. Как правило данное оборудование просто в изготовлении, не содержит сложных узлов и механизмов, поэтому его себестоимость невелика.

В сельском хозяйстве шнековые транспортеры используют в основном для перемещения и подачи зерна и материалов на произведенных из зерновых. Зачастую шнеком выполняются задачи по подаче зерна из какого-либо бункера накопителя в другой бункер или бурт, а также на машины для сушки, очистки, калибровке и измельчения зерна. Шнековые транспортеры также используются для наполнения зерном грузового автомобильного и железнодорожного транспорта. Очень часто шнековые транспортеры являются неотъемлемой частью сельхозтехники. Больше всего шнековых транспортеров содержит комбайн, в одной машине их может быть до десяти. Также они устанавливаются на различные загрузчики семян и удобрений, бункера сеялок и посевных комплексов, зерноочистительные комплексы, зерносклады и зернохранилища. Помимо стандартных решений, встречаются и конструкции шнековых транспортеров, изготовленных по индивидуальному заказу. Это связано с тем, что технологические линии по переработке зерна привязаны к размерам зерноскладов и перерабатывающих комплексов.

В строительстве применении шнековых транспортеров разнообразно, так как в данной области используется множество сыпучих материалов. Основное назначение также перемещение материалов из одного оборудование в другое, а также смешивание различных компонентов, дозирование, загрузка и разгрузка транспортных средств. В строительстве шнековые транспортеры встречаются на различных миксерах, накопительных бункерах и дозаторах.

В промышленности шнековые транспортеры, в основном, применяются в составе технологических линий, где передают сыпучие компоненты с одной машины на другую или используются для загрузки оборудования из бункера-накопителя. Также шнек часто находит применение в различных миксерах, где используется для тщательного перемешивания материалов. Примеры применения в промышленности: дозированная подача пластиковых гранул в термопласт автоматы, выгрузка металлической стружки из металлообрабатывающих станков, смешение песка, смолы и отвердителя в миксере-смесителе для получения формовочной смеси в литейном производстве.

Интересной областью применения транспортеров являются различного рода обогревательные котлы, работающие на пеллетах из прессованных опилок. Здесь танспорпортер включается автоматически, как только датчик уровня в бункере котла выдают сигнал о том что бунер пуст. Таким образом, с помощью шнекового транспортера, решается проблема постоянного контроля подачит топлива в котел без участия человека. Фактически человеку только требуется раз в несколько дней высыпать мешок с пеллетами в бункер шнекового транспортера, а далее шнек и автоматика сделают свое дело.

В последнее время получили широкое применение гибкие транспортеры с гибкой спиралью в гибком кожухе, без вала. Они позволяют передавать материалы практически в любом направлении, что дает возможность эффективно использовать пространство при расстановке оборудования.

Итак, к основным преимуществам шнековых транспортеров можно отнести низкую цену и низкую стоимость эксплуатации. Конструкция шнекового транспортера проста и в тоже время позволяет использовать индивидуальный подход. К недостаткам относят – необходимость периодически очищать транспортер, производить замену спирали или шнека вследствие износа. Также эффективность данных транспортеров падает при превышении угла подачи в 60 градусов, для таких задач рекомендуется применять уже другое оборудование.

  • ←Область применения шнековых транспортеров
  • →Разнообразие отливок из стали

Принцип действия и основные узлы скребкового конвейера

Скребковый конвейер – надежное приспособление, предназначенное для непрерывного перемещения порошкообразных, кусковых и гранулированных сыпучих грузов.

Среди его преимуществ можно выделить:

  • возможность разгрузки в различных точках при помощи нескольких выпускных клапанов;
  • меньшую (в сравнении с ленточным конвейером) площадь, необходимую для его установки;
  • закрытую конструкцию, которая делает его пыле-, газо- и водонепроницаемым.

Такими транспортерами пользуются предприятия АПК, металлургической отрасли, угольной промышленности и т.д.

Принцип действия скребкового конвейера

В процессе транспортировки продукта всегда задействована только одна часть постоянно вращающейся цепи. По всей ее длине, на равном расстоянии друг от друга, размещены скребки. Они заталкивают груз по направлению к натяжной станции, проводят по днищу желоба и выталкивают к месту выгрузки материала. Затем полотно возвращается наверх через приводную станцию.

Если скребковый конвейер имеет горизонтальное положение, слой продукта может превышать высоту скребков. Это не помешает нижнему и верхнему слоям образовать единый поток, максимально возможная высота которого зависит от нижеперечисленных факторов.

  1. Плотностьпродукта. Если плотность имеет высокий показатель, то трение между слоями материала будет незначительным и транспортировка пройдет быстрее.
  2. Внешнее трение. Этот фактор зависит не только от свойств груза, но и от качества стенок желоба.
  3. Внутреннее трение. Чем меньше частицы продукта, тем ниже этот показатель.

Следовательно, скорость движения материала будет меньше у стенок желоба (из-за дополнительного соприкосновения с ними) и выше в центре потока. В случае применения вертикального скребкового конвейера или нории, необходимо также учитывать массу продукта.

Основные узлы скребкового конвейера

К основным узлам конструкции относятся: желоб, приводная станция, натяжная станция, комплекс скребков, став, тяговые цепи.

Желоб состоит из днища, крышки и двух боковых стенок. В верхней части движется цепь, в нижней – груз. Как правило, в вертикальных или наклонных моделях транспортеров между полотнами цепи устанавливается перегородка. Она предотвращает провисание нисходящей части под давлением массы содержимого. Приводная станция состоит из звездочки (она приводит полотно в движение) и двух валов с подшипниками. Натяжная станция также имеет звездочку и вращается за счет движения обратной ветви полотна. Натяжное устройство может состоять из автоматических нажимных пружин или ходового винта. В первом случае дополнительно применяется выключатель хода. Скребки крепятся на тяговых цепях. Они погружают материал и перемещают его со скоростью примерно 1 м/с, размещаясь на равном расстоянии друг от друга. Став соединен с натяжной и приводной секциями. Он представляет собой промежуточный сектор с расположенным внутри замкнутым тяговым механизмом. Тяговые цепи горизонтального транспортера оказывают давление только на нижнюю часть конструкции

Поэтому, важно, чтобы звенья были с плоскими скребками и перемещали содержимое впереди себя по всей длине конструкции. От этого зависит скорость транспортировки и ее качество

ООО «МХМ Украина» (г. Одесса) — официальный представитель 3БХунгария в Украине. К вашим услугам: индивидуальный подбор оборудования, доставка, шеф — монтаж, гарантийное и послегарантийное обслуживание.

Назначение винтового конвейера

Винтовой (шнековый) конвейер – это механизм, используемый для передвижения рассыпчатых материалов. Он может осуществлять движение, как по горизонтальной плоскости, так и под углом. При этом устанавливать винтовой конвейер можно как в помещении, так и на открытой местности.

Данный конвейер имеет широкий спектр применения. Он может использоваться на различных агропромышленных предприятиях: мельницах, элеваторах, заводах по переработке зерна, а также на производстве строительных материалов и иных отраслях промышленности.

Технические характеристики винтового конвейера:

У21БКВ. 1616У21БКВ. 2020У1БКВ. 2525У1БКВ. 3232У12БКВ. 4040
Производительность техническая по зерну, т/ч510163250
Диаметр винта, мм160200250320400
Шаг винта, мм160200250320400
Частота вращения винта, мин190909090100
Наибольшая длина транспортирования, м4040302515
Установленная мощность, кВт:
при длине до 10 м. включительно5,5
при длине свыше 10 м до 15 м7,5
при длине транспортирования до 20 м.1,11,53,43,4
при длине транспортирования 25 м.1,1х21,5х244
при длине транспортирования 30 м.1,1х21,5х24
при длине транспортирования 40 м.1,1х21,5х2
Габаритные размеры, м
ширина280320380450540
высота86090010351170600
Масса одного погонного метра конвейера без привода, кг3038506587

Достоинства и недостатки

У винтовых конвейеров есть довольно большое количество достоинств и недостатков, которые должны учитываться. Примером можно назвать то, производительность винтового конвейера может быть весьма высокой. К плюсам отнесем следующее:

  1. Компактность и простота конструкции. За счет простоты обеспечивается ремонтопригодность и длительный эксплуатационный срок. Компактность определяет возможность интеграции механизма в различные системы.
  2. Полная сохранность пылевидного груза. При высокой производительности сохраняются основные свойства транспортируемого вещества. Некоторые конвейеры из-за своего принципа работы могут нарушать целостность хрупких материалов.
  3. Невысокая стоимость еще одна причина, по которой многие решают приобрести и установить винтовой конвейер.
  4. Отсутствие наружных движущихся элементов существенно повышает безопасность в промышленном сооружении, а также расширяет область применения устройства.
  5. Простота ухода и возможность обслуживания собственными силами.

Однако есть и несколько существенных недостатков. К примеру, производительность шнека обеспечивается исключительно при большом расходе мощности. Кроме этого, длина устройства ограничена в небольшом диапазоне. При транспортировке крупного груза есть вероятность его частичного дробления. Длительная эксплуатация конвейера может стать причиной износа основной части, что обусловлено постоянным перемещением груза. Именно поэтому приходится периодически обслуживать конвейер. Коэффициент для расчета берется в зависимости от основных параметров шнека и других элементов конструкции.

Винтовой конвейер из нержавеющей стали

В отдельную категорию следует отнести оборудование, которое изготавливается при применении нержавеющей стали. Это связано с тем, что подобный материал выдерживает существенное воздействие окружающей среды. Модели из нержавеющей стали могут устанавливаться под открытом небом.

В заключение отметим, что стоимость современного оборудования может быть весьма высокая

Именно поэтому следует уделять внимание выбору наиболее подходящего варианта исполнения

Механизм подобного типа выпускается самыми различными компаниями, от популярности бренда во многом зависит длительность срока эксплуатации.
