Влагоотделитель для компрессора. Подготовка сжатого воздуха

Изготовление своими руками

Самодельное устройство рекомендуется выполнять по чертежам. Влагоотделитель для компрессора своими руками зачастую делается из старого ненужного баллона от пропана, трубок, а также штуцера. Заготовку следует установить вертикально в устойчивом положении. К верху приваривается (также можно использовать резьбовые соединения) штуцер. Он необходим для подачи воздуха. Желательно монтировать его возле края баллона. Затем, требуется выполнить входной патрубок. Для этой цели хорошо подойдёт обычная металлическая трубка.

Делается второе отверстие, которое нужно обеспечить клапаном. Оно необходимо для сброса накопившейся влаги. Отверстие следует располагать внизу баллона. На этом этапе нужно произвести все расчёты, а также сделать наполнитель. Для заполнения ёмкости можно применять древесную стружку

Важно знать, что её не следует укладывать плотно. Циркуляция воздуха должна происходить свободно

Адсорбционный аппарат

Влагоотделитель своими руками выполняется для применения в компрессорах. Для создания потребуются водяные и масляные фильтрующие устройства от автомобиля. Входное отверстие в фильтре нужно изменить. Это делается с помощью прочной стальной трубки. Для того чтобы работа готового оборудования была стабильной, следует применять встроенный механизм. Второе отверстие нужно максимально плотно закрыть резьбовой заглушкой. Для этого желательно использовать герметик.

Между стенками корпуса есть небольшое пространство в виде кольца. Его следует заполнить материалом, адсорбирующим влагу. Нужно не забывать, что адсорбент должен поглощать воду постепенно. Для этого необходимо применять резиновые прокладки. Их используют в качестве разделителя пространства на несколько зон.

Самодельное оборудование с использованием силикагеля

Для самостоятельного сбора устройства такого типа необходим будет водяной или масляный фильтр и силикагель. Наибольшей трудностью во время изготовления становится правильное размещение адсорбента. Этапы работы:

  • Разобрать на элементы старый ненужный фильтр от автомобиля.
  • Если состояние патрубка приемлемое, то его можно использовать в качестве входного отверстия для воздушных потоков.
  • Следует тщательно осмотреть фильтр на возможные трещины или отверстия, способные сделать готовый механизм негерметичным. Если такие нашлись, их можно устранить силиконовым герметиком.
  • Собрать фильтр.
  • Засыпать адсорбент во всё свободные места так, чтобы не осталось никаких пустот.
  • Верхнюю крышку необходимо закрепить на болт.

Для удобства также можно приварить специальные кронштейны. Они будут использоваться в качестве крепежа агрегата.

Холодный способ очистки

По такому принципу работают влагомаслоотделители для компрессора. Своими руками подобное устройство собрать не так уж и трудно. Влага под воздействием низких температур конденсируется. Подобные аппараты очень качественно удаляют все жидкие фракции из воздушного потока, который в дальнейшем подаётся на компрессор. Эти устройства обрели большую популярность среди профессиональных автомаляров.

Собрать масловлагоотделитель для компрессора своими руками можно, используя старое ненужное оборудование. Для отделения жидкости из воздуха нужно всего лишь пропустить поток через морозильную камеру или же какое-либо другое холодильное оборудование. В процессе создания возникают и некоторые трудности. Сначала необходимо решить проблему с выводом конденсата из устройства. Для этого к морозилке обычно приваривают специальный штуцер. Также нужно сделать полностью герметичный корпус.

Советы по установке


Основываясь на своем многолетнем опыте, специалисты компании StarKraft подготовили несколько общих рекомендаций, как правильно установить влагоотделитель. Компрессор и дополнительное оборудование может быть любых моделей, однако есть ряд общих требований и правил, которых стоит придерживаться.

  • Подключение и монтаж оборудования необходимо осуществлять так, чтобы поступающий в систему воздух был максимально низкой температуры, насколько это возможно. К примеру, в зимнее время, при подаче воздуха с улицы, можно добиться многократного (в 4-5 раз) снижения его влажности.
  • Необходимо периодически контролировать, чтобы в ресивере воздух находился под максимальным давлением.
  • При выборе помещения для монтажа компрессорной станции нужно отдать предпочтению наиболее прохладному месту. Также в обязательном порядке компрессорная должна иметь мощную и надежную вентиляционную систему.
  • Если идет речь об эксплуатации небольшого мобильного компрессора, перед его включением (особенно в зимний период) установку желательно вынести на улицу, чтобы максимально охладить ее корпус.
  • Также имеет значение то, где и как установить влагоотделитель на компрессор. Лучше всего это сделать в месте, которое воздушный поток проходит с минимальной температурой и при максимальном давлении.
  • Если, несмотря ни на что, вам не удается снизить температуру ресивера, можно прибегнуть к небольшой хитрости. Последовательно к основной станции подключите небольшой ресивер, установив его на улице. Это поможет дополнительно снизить температуру воздуха, который поступает на вход основной системы.
  • Чрезвычайно важны мероприятия по своевременному проведению технического обслуживания, проверке состояния фильтров, замене вышедших из строя элементов.

Чтобы добиться максимального эффекта от эксплуатируемого оборудования и повысить качество воздушного потока, доверьте монтаж самой установки и дополнительных элементов профессионалам. Специалисты компании StarKraft проведут все работы с гарантией, в короткие сроки, качественно и по доступным ценам.

Подготовлено: Елизавета Семёнова

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности.

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

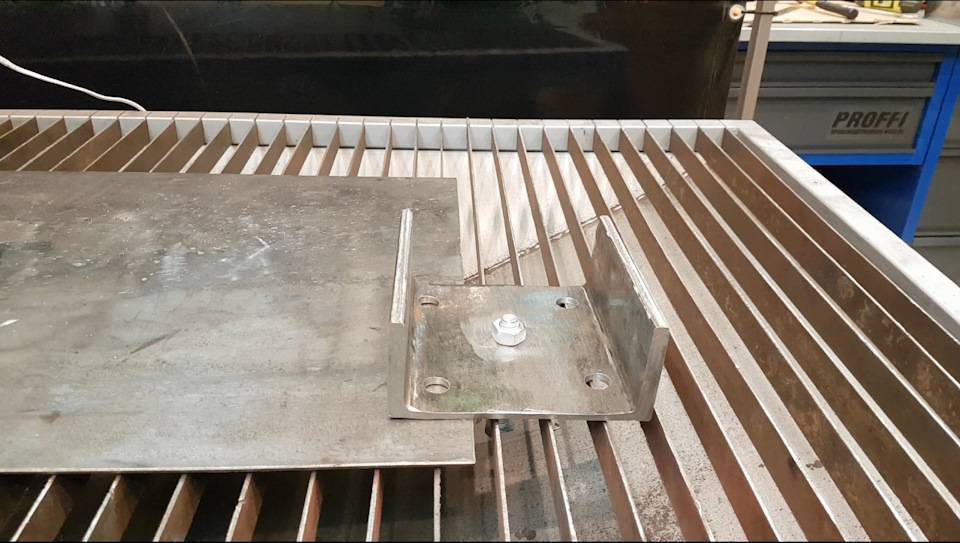

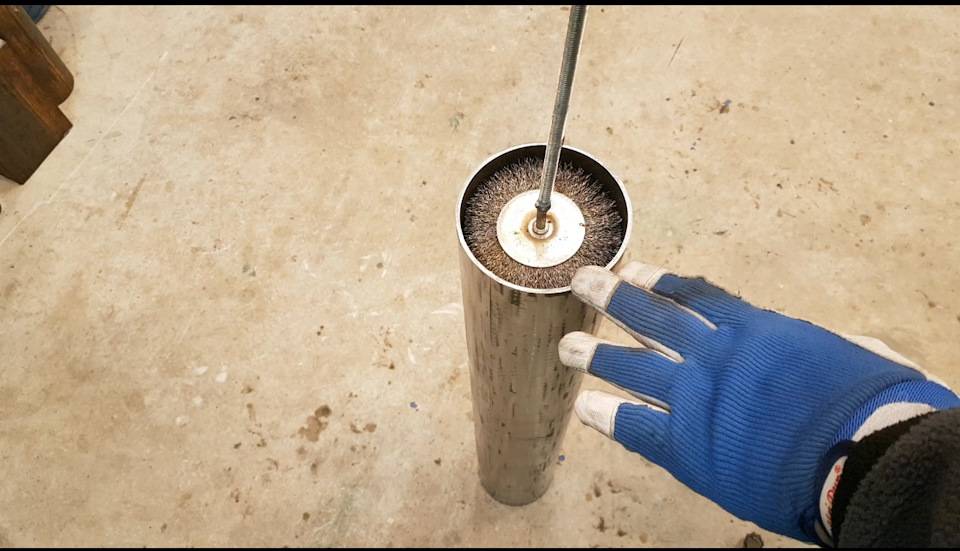

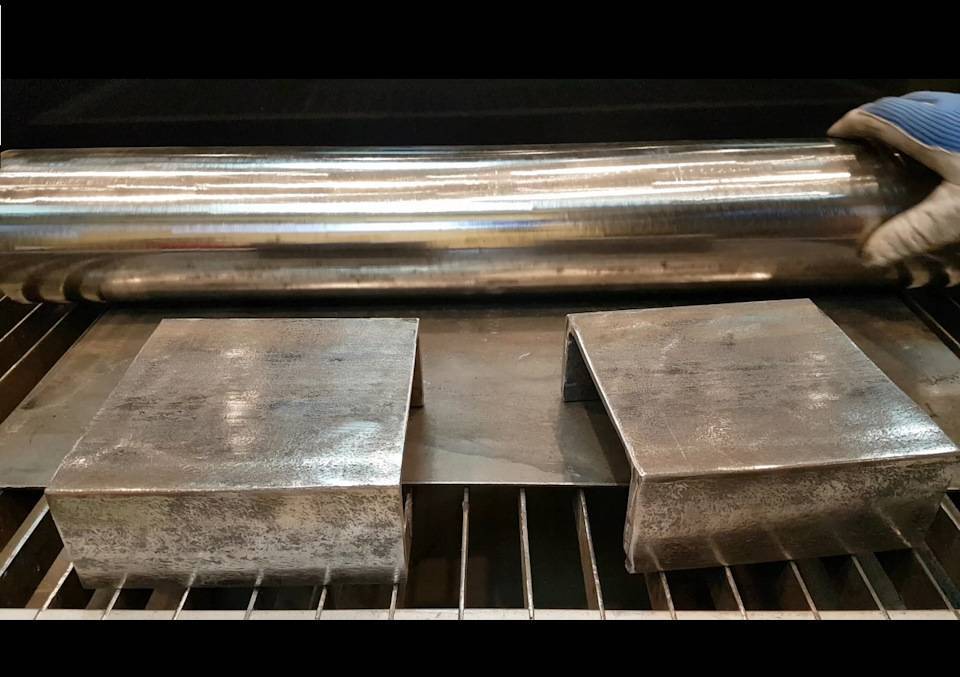

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

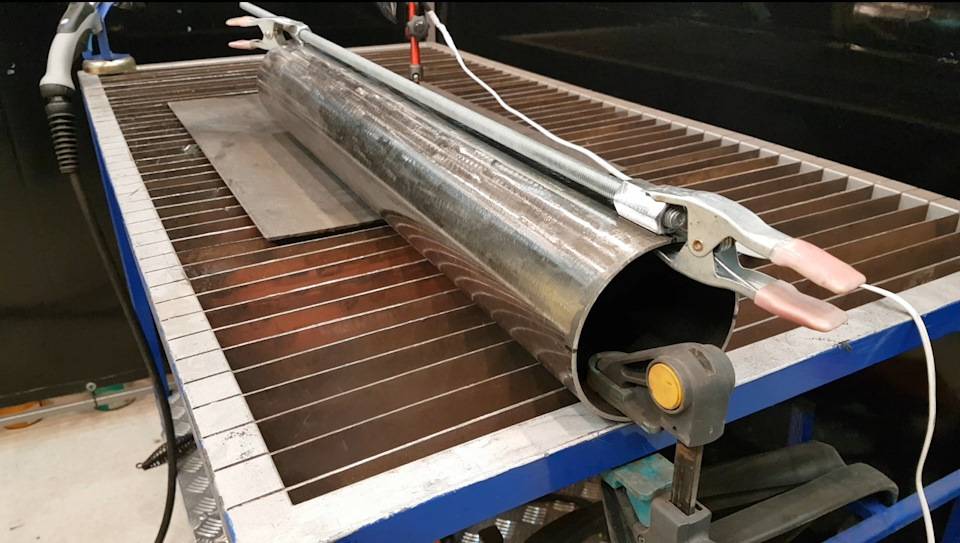

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

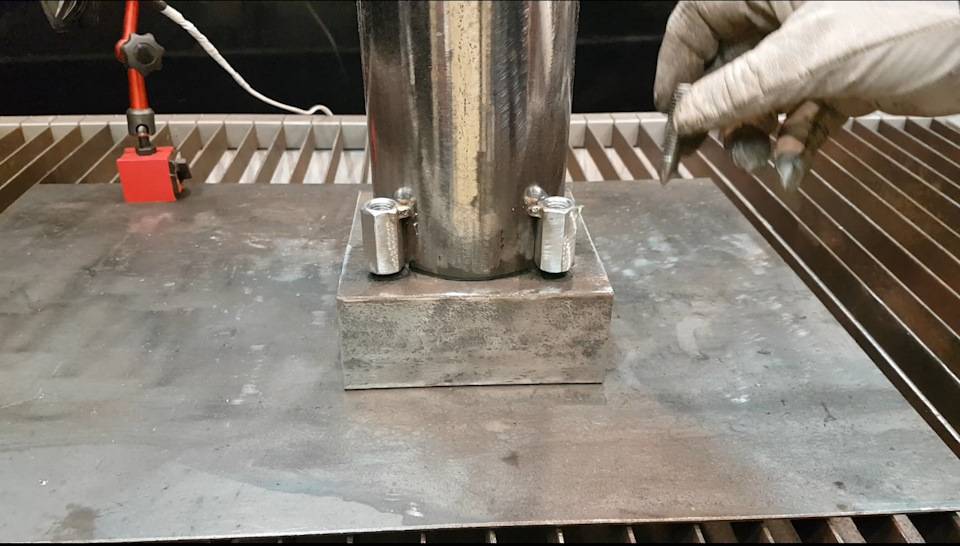

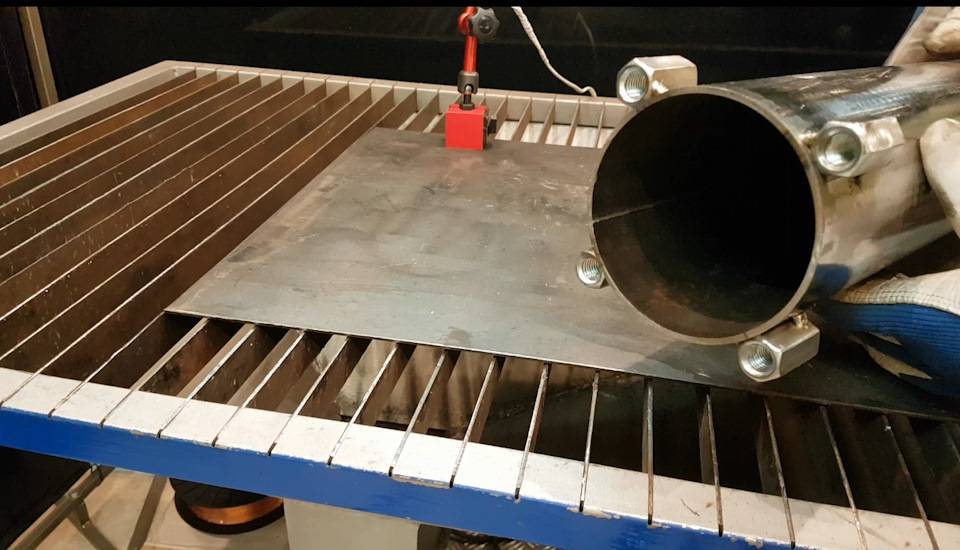

Ставлю на основание и размечаю места отверстий.

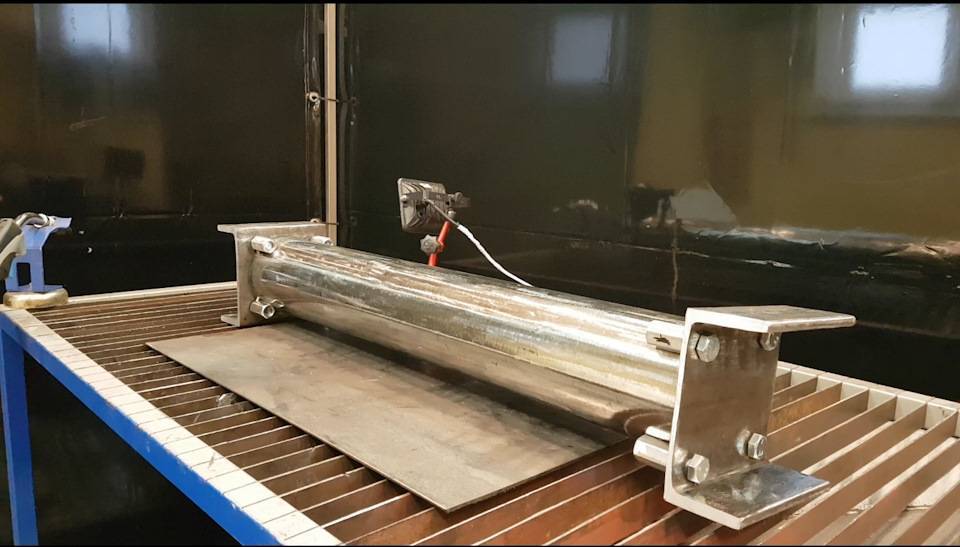

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать “на глаз”, но в целом это не критично.

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

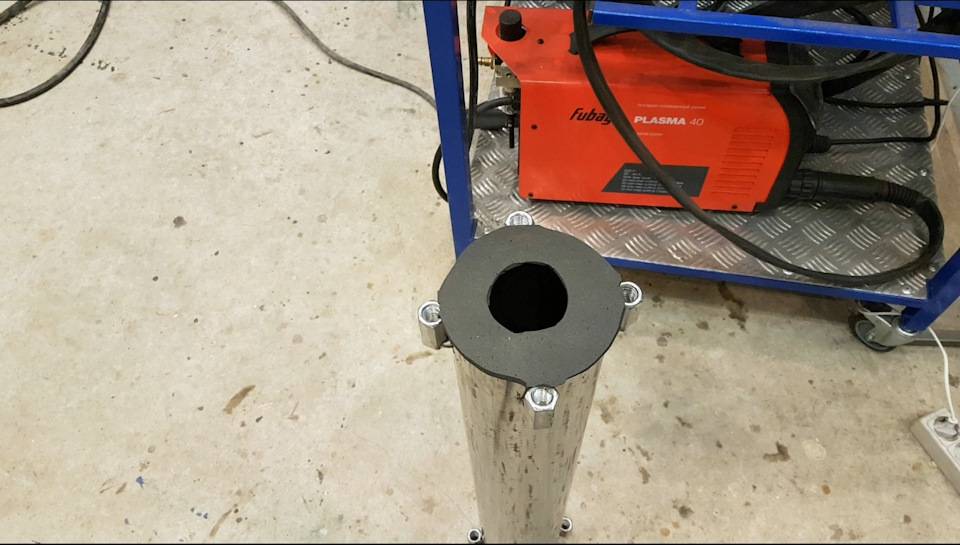

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

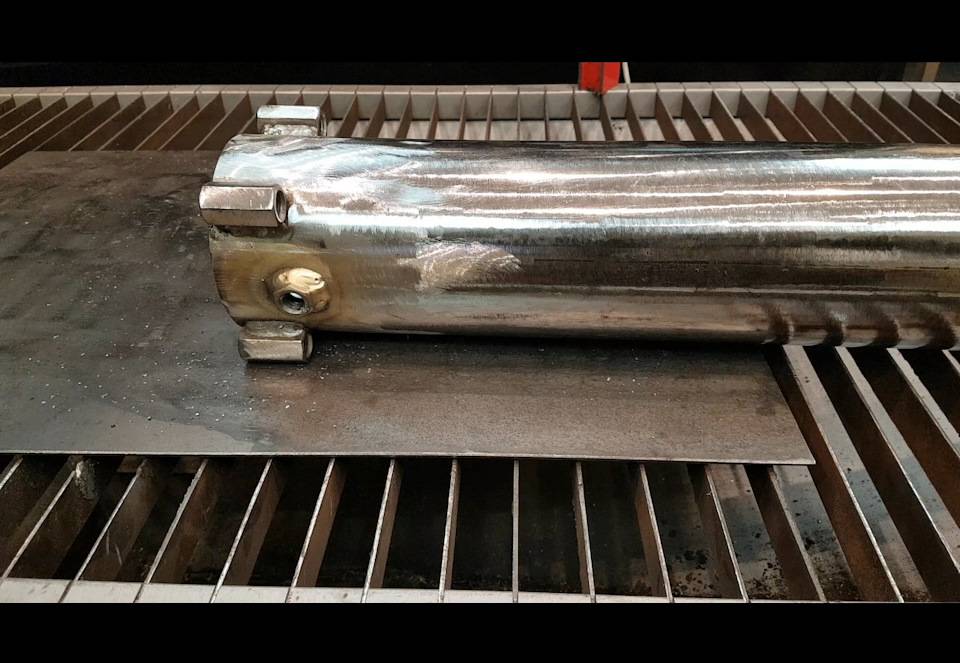

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

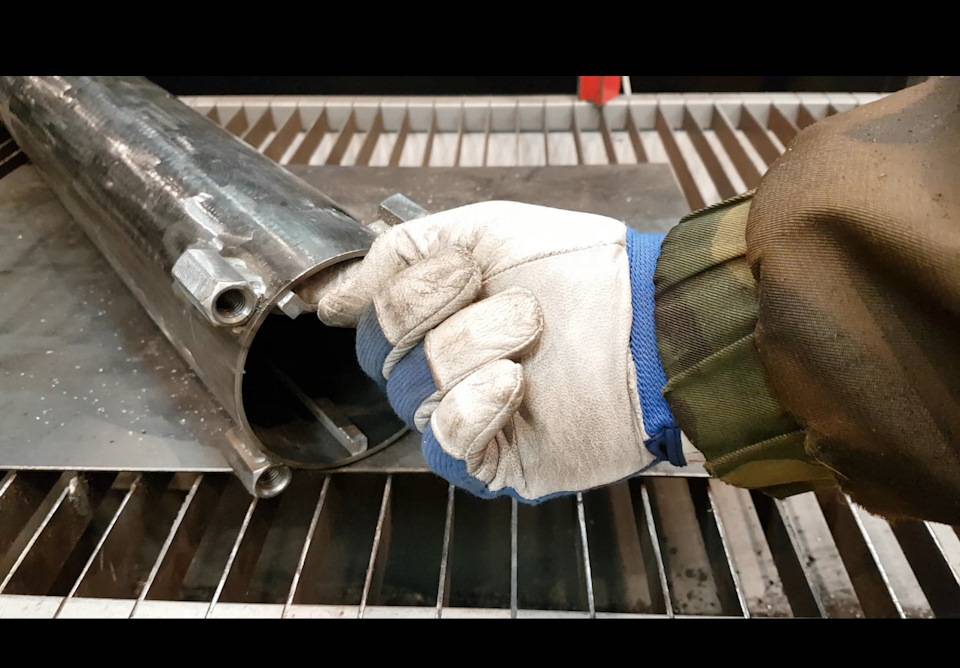

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

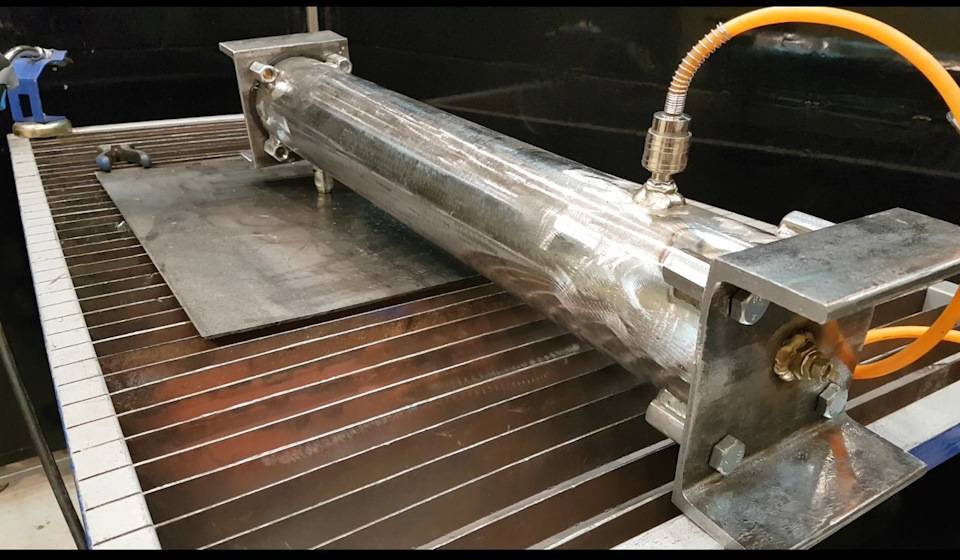

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

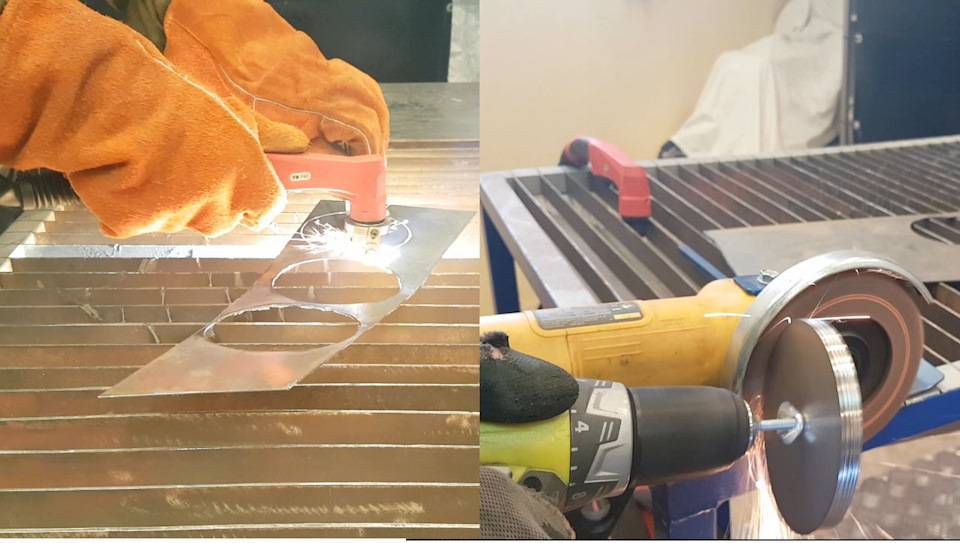

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

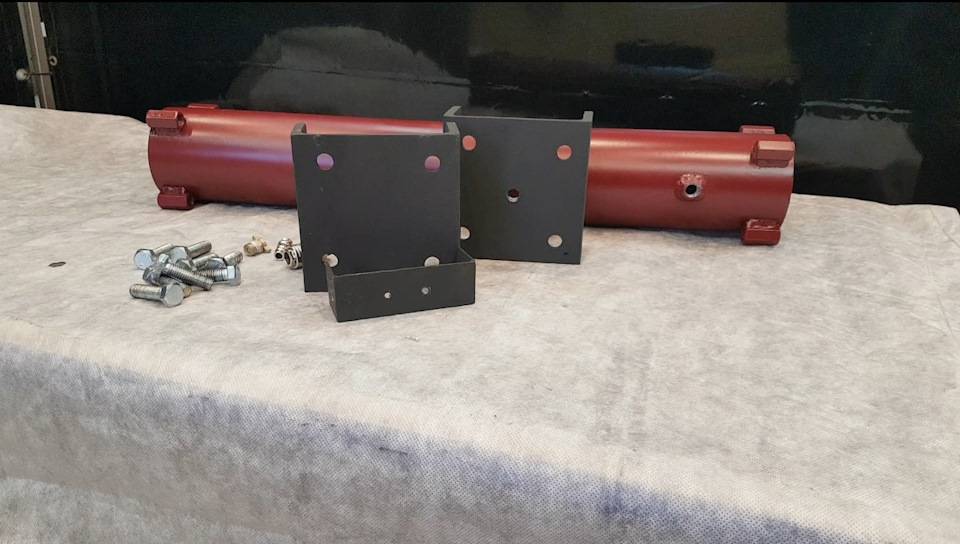

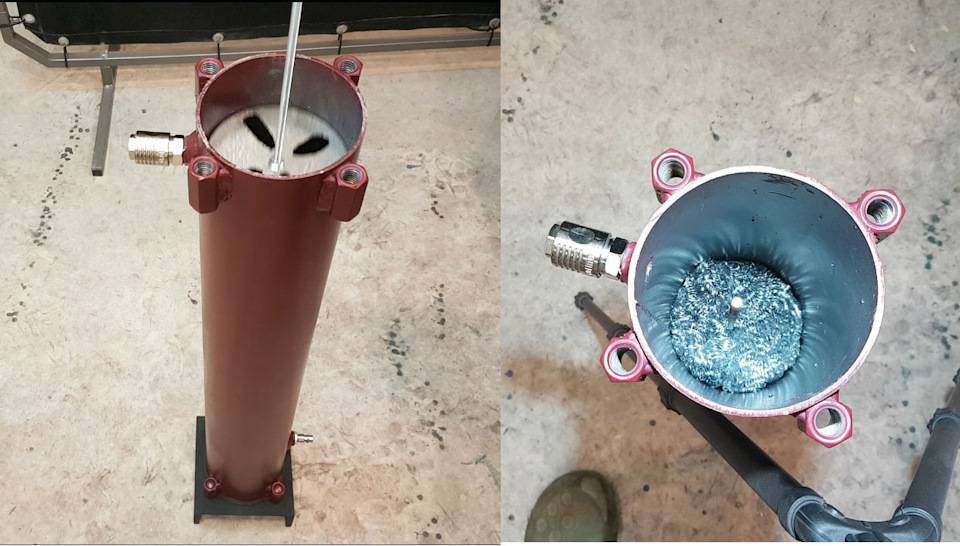

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

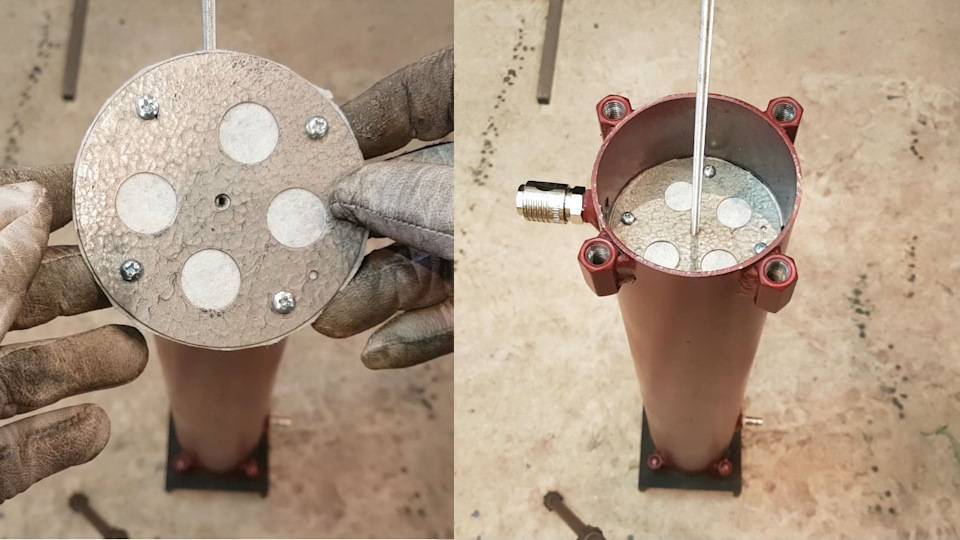

После сушки, прикручиваю нижнюю крышку и начинаю сборку.К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

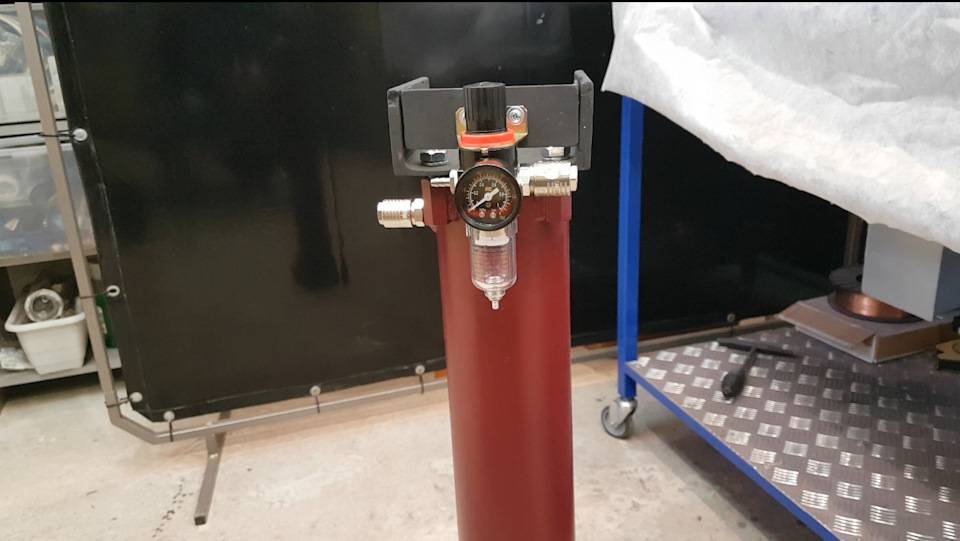

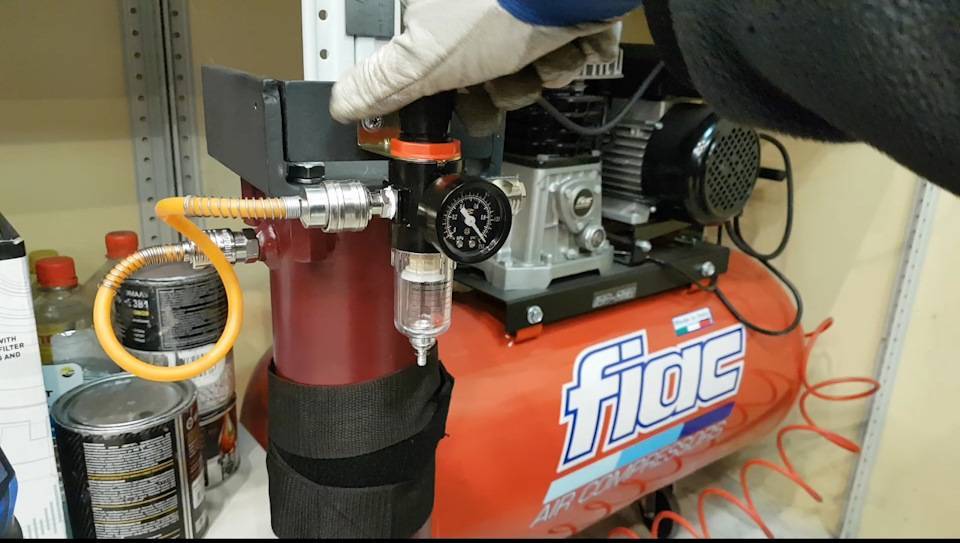

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.Часть 1 —

Преимущество и важность применения

Присутствующая в воздухе влага почти всегда пагубно влияет как на оборудование, так и на процессы, которые с его помощью осуществляются. Прежде всего, страдает сам компрессор, внутри которого пар частично может превращаться в конденсат, то есть уже жидкую воду. Вода, как известно, способствует процессу коррозии.

Читать также: Вес лесов трубчатых инвентарных

То же можно сказать и о всякого рода незамкнутых пневмосистемах – например, в грузовых автомобилях, в которые компрессор периодически подкачивает воздух, забираемый извне.

Влагоотделитель из фильтра Гейзер

Если компрессор используется для покраски автомобиля, то при наличии влаги в воздухе покрытие будет менее качественным (образуются так называемый кратеры), а кузов транспортного средства может корродировать.

Применяя же влагоотделитель, удается значительно подсушить поступающий в компрессор воздух, а значит — избежать всех перечисленных явлений.

Если вы хотите экономить на отоплении, поставьте акумуляторный бак. Бак аккумулятор в системе отопления – преимущества и недостатки.

Об особенностях сборки и установки дымохода для камина читайте тут.

Пошаговая инструкция по изготовлению биокамина представлена в этой теме.

Преимущества фильтров циклонного типа

Влагоотделители значительно упрощают работу пневматического пистолета и компрессора. Они обеспечивают стабильную работу техники. Можно выделить следующие преимущества фильтров циклонного типа:

  • простая конструкция;
  • приемлемая стоимость;
  • максимально высокая эффективность;
  • удержание крупных частиц конденсата;
  • простое техническое обслуживание;
  • регенерация и полное восстановление первоначальных свойств;
  • обеспечение предварительной грубой очистки.

Влагоотделители для компрессоров и пневматических пистолетов являются эффективным инструментом, без которого невозможно представить работу этой техники. Они качественно подготавливают сжатый воздух к дальнейшему применению. Фильтры отделяют первичную влагу, частицы масла, а также загрязнения разной фракции и другие твёрдые частицы. Любая пневматическая сеть должна оборудоваться влагоотделителем, который очистит воздух для дальнейшего применения.

Задача влагоотделителя как важного устройства, помогающего в работе автомобильным малярам — выполнять роль осушителя для чрезмерно влажного воздуха, проходящего через краскопульт или компрессор. Зачем это нужно делать? Без масловлагоотделителя наносимая на элементы кузова машины краска быстро начнёт осыпаться, а сам кузов ржаветь

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго.

Чем чревато попадание посторонних включений в рабочий орган компрессора?

  1. Смешение влаги и остатков масла приводит к получению эмульсии, способной создавать засоров каналах компрессора, по которым подается воздух. Эмульсия по своему составу, по определению не может соответствовать нормативам, принятым для ее использования в промышленности и пр.
  2. При воздействии низких температур вода, попавшая в каналы подачи воздуха, замерзает, а это приводит к их закупорке или повреждению.
  3. В каналах подачи воздуха начинает образовываться ржавчина, которая рано или поздно приводит к перекрытию воздуха.
  4. Попадание влаги в пневматический инструмент приводит к коррозии деталей и выхода инструмента из строя.
  5. Наличие влаги в подаваемом воздухе делает невозможным созданием качественного покрытия поверхности.

Осушитель для компрессора

Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.

Типы

По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные

Рефрижераторные

Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.

Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.

Сам процесс работы осушителя для компрессора прост:

  • В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
  • Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.

Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.

Адсорбционные

Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.

Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.

Производители

Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.

Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.

Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.

Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.

Размеры корпуса:

  • диаметр: 100 – 110 мм;
  • высота: 600 – 700 мм.

Пример готового устройства

Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.

Порядок изготовления:

  1. Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
  2. К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
  3. В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Когда все сварочные работы будут выполнены, внутрь влагоотделителя нужно залить лакокрасочный состав, в который помимо собственно краски уже входит грунтовка и антикоррозионная присадка.

Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.

Адсорбер

Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.

Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).

Влагоотделитель абсорбер

Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.

Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.

Если внутреннее пространство разделить двумя уплотнительными кольцами на три зоны, впитывание влаги будет происходить постепенно.

Влагоотделитель-охладитель

Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру). Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя

Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.

В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.

Самодельный влагоотделитель циклонного типа

Принцип, лежащий в основе работы устройства, изготовленного своими руками относительно прост. Когда поток воздуха попадает в это изделие, он начинает раскручиваться. Под воздействием центробежной силы посторонние частицы начинают движение в сторону стенки изделия. Чистый воздух попадает в отверстие, расположенное в нижней части изделия, затем он подается во входное отверстие компрессора.

Для изготовления маслоотделителя своими руками потребуется труба следующих параметров – длина в пределах от 0,6 до 0,7 м и диаметром 0,1-0,11 м. При подборе заготовки надо помнить о том, что поток воздуха будет подаваться под высоким давлением, поэтому его стенки должны быть довольно толстыми. Так, имеет смысл подумать об изготовлении циклона из старого огнетушителя. Непосредственно перед изготовлением необходимо очистить внутреннюю поверхность от коррозии. Для этого ее обрабатывают абразивной шкуркой. Такая обработка руками позволит снизить вероятность попадания посторонних часть в компрессор.

Последовательность изготовления циклона своими руками выгладить примерно так:

  1. На расстоянии 120 мм от нижней заглушки в стенку необходимо вварить патрубок через него будет поступать поток воздуха
  2. Патрубок целесообразно вварить так, что бы его осевая линия была расположена под некоторым углом к верхней поверхности циклона.
  3. По центру верхней заглушки необходимо вварить патрубок для выхода очищенного потока воздуха.
  4. По центру нижней заглушки необходимо установить сливной патрубок.
