Состав водосточных систем
Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

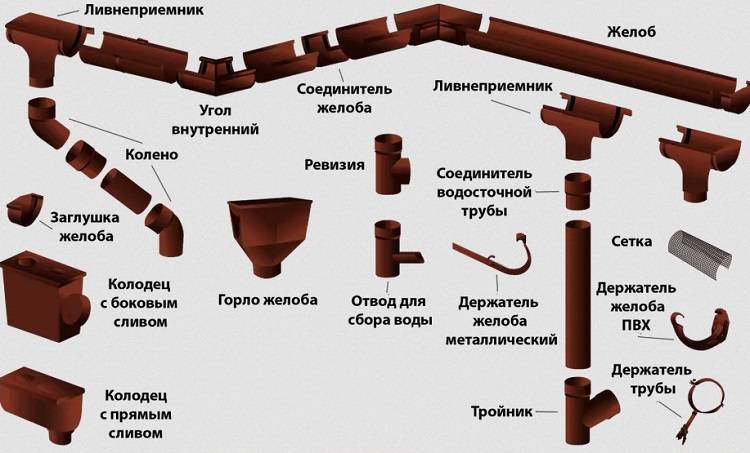

Из каких элементов состоит водсток
Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.
Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.
Обогрев
Элементы водостоков нередко замерзают в межсезонье, когда дневная температура стабильно выше нуля, а по ночам столбик термометра опускается ниже нулевой отметки.
Проблема полностью решается укладкой в желоб и провешиванием в водосток греющего кабеля. При минимальном расходе электроэнергии он гарантирует отсутствие ледяных пробок.
Как и в любом деле, здесь есть свои тонкости.
Лучше использовать саморегулирующийся кабель. Он более экономичен, поскольку снижает потребление электричества при высоких температурах. Кроме того, он не требует расчета сопротивления и токов: отрезок кабеля может иметь произвольную длину;
Для обогрева лучше применять саморегулирующийся кабель.
- Кабель обязательно крепится в верхней части вертикального водостока;
- Он укладывается не только в желоб, но и на свес кровли ниже снегозадержателей. Обогрев кровли опять-таки предотвратит сход снега и льда, способный повредить водосток.
Обогрев желоба и свеса кровли.

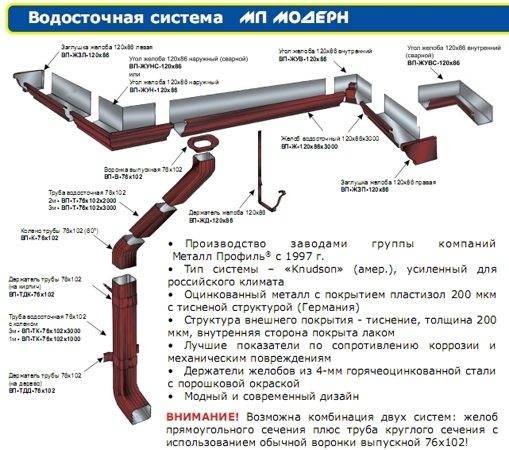

Типичное устройство кровельного водоотвода
Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.
Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет
Состав системы компонуется в зависимости от конфигурации системы водоотвода.
Желоб и соединительные элементы для него
Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.
Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.
При монтаже поворота руководствуются правилами:
- стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
- дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

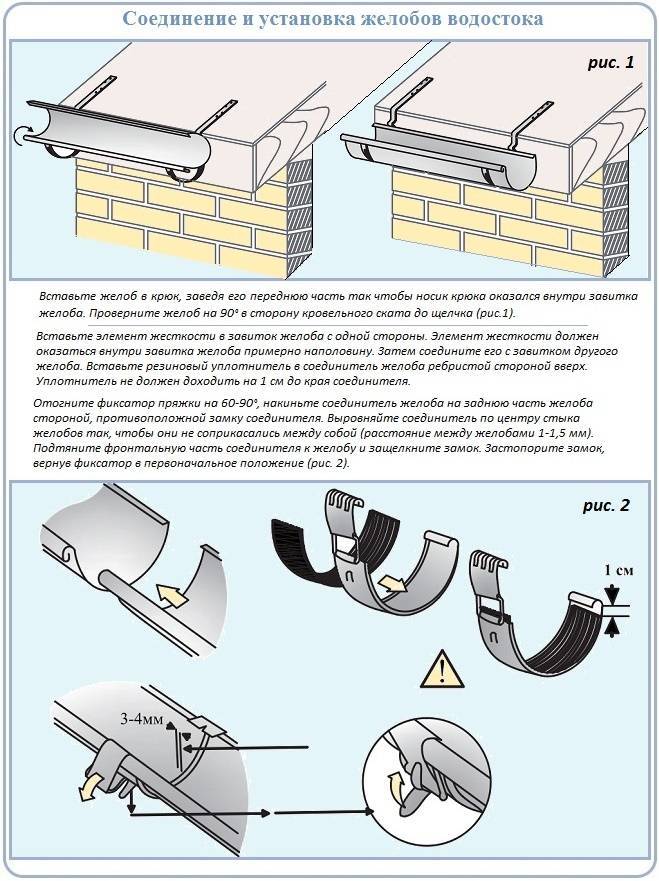

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.
Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным
Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.
Возможные варианты кронштейнов-крюков:
- Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
- Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
- Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.
Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.
Элементы отводящего трубопровода
Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.
Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы
Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.
Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.
Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид
Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.
Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
Водосточные желоба
Водосточные желоба бывают разной формы. В сечении они могут быть полукруглыми, овальными, прямоугольными или более сложной комбинированной формы. Каждый производитель может представить несколько интересных вариантов на выбор заказчика. Главное, чтобы крюки и желоба были из одной системы и имели общую конфигурацию кривизны. Понятно, что закрепить прямоугольный желоб в полукруглом кронштейне вряд ли удастся.
Многие желоба спроектированы следующим образом: в передней их части предусмотрена специальная канавка полукруглой формы, которая препятствует переливу принимаемой водостоком воды, а задняя кромка имеет ребро для увеличения поперечной жесткости желоба. Нередко такое ребро может выступать в роли упора при соединении желоба с кронштейном. Стоит отметить, что системы, использующие желоба симметричной формы, комплектуются универсальными элементами без разделения на правые и левые (например, заглушка желоба). Это в значительной степени упрощает заказчику расчет необходимых элементов и комплектацию, а производителю и его дилерам — логистику и складское хранение.
Кронштейны и желоба соединяются друг с другом тоже по-разному. Каждый производитель, стараясь максимально облегчить монтаж системы и сделать свой продукт привлекательным на рынке, разработал свою систему соединения. Самыми интересными среди них, безусловно, можно считать системы, в которых желоб соединяется с кронштейном по принципу «вставил и защелкнул». В качестве примера можно привести систему защелкивания Surefit (английские водосточные системы Hunter), которая позволяет быстро и просто осуществлять монтаж и сборку элементов с помощью поворотных защелок. Такая система позволяет легко разобрать и демонтировать водосточную систему в целом или ее часть, чтобы устранить какие-либо недочеты.
При монтаже желобов необходимо учитывать температурные изменения их линейных размеров. Особенно это касается желобов из ПВХ. Чтобы компенсировать такие линейные колебания размеров, производители предусмотрели компенсаторы (их еще называют муфтами), внутренняя сторона которых размечена специальными насечками. Эти насечки в доступной форме поясняют мастеру, до какой глубины необходимо вставлять монтируемые желоба и как будет изменяться длина желоба в зависимости от окружающей температуры.
Стоит запомнить, что желоба из ПВХ нельзя соединять в упор. Это может привести к нежелательным нагрузкам на желоб и спровоцировать поломки и трещины. В случае если желоба соединяются на клей, необходимо проконсультироваться с представителем фирмы поставщика о количестве компенсаторов и месте их расположения на вашей кровле.
Хотя термическое расширение металлического желоба значительно меньше, чем желоба из ПВХ, соединительная муфта в металлических системах также исполняет роль компенсатора и в большинстве случаев имеет линию рекомендованного монтажа, которую не надо переступать (рекомендуется оставить зазор от 4 до 10 мм между желобами).
Желоба и водосточные трубы следует защищать от обледенения. Наилучшей защитой служит хорошее утепление крыши, совмещенное с противоснежными барьерами. Все большую популярность приобретают и системы принудительного обогрева электронагревательными кабелями.
Комплектация водосливов
Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.
Из каких главных элементов состоят водостоки?
Наименование элемента
Описание и особенности установки
Кронштейны
Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.
Водосточные желоба
Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли.
Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы.
Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.
Повороты желобов
Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители
Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.
Воронки для сбора воды
Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы
Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.
Колена и тройники для водосточных труб
Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.
Хомуты для фиксации водосточных труб
Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.
Водоотводящие трубы
Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.
Устройство наружного водостока
Установка водосточной системы для крыш. Фото
При монтаже водостоков в первую очередь по периметру крыши устанавливается желоб, отдельные элементы которого скрепляются между собой наружными и внутренними угловыми элементами. Кронштейны для крепления желоба монтируются к лобовой доске, стропилам или непосредственно к стене. Для герметичности системы желоба необходимо соединять внахлест, а места их соединения дополнять резиновыми уплотнителями.
Располагать желоба следует так, чтобы край кровли приходился на его середину. Уклон желоба должен быть от двух до пяти градусов. В отверстие выпускной воронки в желобе желательно установить защитную сетку.
Расстояние между кронштейнами для пластиковых желобов должно быть 500-600 миллиметров, а для металлических – около 100 миллиметров. Дополнительно кронштейны нужно установить на углах крыши и в местах соединения желоба с воронкой.
Водосточные трубы с помощью хомутов следует крепить непосредственно к стенам постройки. Расстояние до стены должно быть не менее 40 миллиметров.
С воронкой трубы соединяются коленом, которое также применяется для того, чтобы можно было обойти выступ здания. В нижнем конце каждой трубы на расстоянии от грунта в 200 миллиметрах монтируется слив.
Монтаж водосточной системы закончен. Чтобы она прослужила долго необходимо время от времени устранять засоры. При этом не рекомендуется пользоваться острыми предметами. Пущенная из шланга струя воды способна не только прочистить, но и промыть водостоки.
Если дом расположен среди высоких деревьев, то при монтаже конструкции желательно установить специальные решетки, которые будут защищать водосток от веточек и листьев.
Выбирая для своего дома водосток, необходимо внимательно изучить их конструкцию, материалы изготовления, посмотреть фото примеры водосточных систем. Специалисты рекомендуют водостоки из металла с полимерным покрытием. В соотношении цены и качества это будет являться самым разумным решением.
Водосточные желоба на крышах домов
Алгоритм расчета водосточной системы
Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих
Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов
Этап #1 – сбор данных для расчетов
Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.
Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см
На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.
Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб
Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.
Этап #2 – определение диаметра и количества труб
Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.
Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.
Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру
Сложнее вычислить количество вертикальных отводов.
Следует руководствоваться следующими правилами:
- на линию длиной 10 м и меньше – 1 водосток;
- если длина желоба превышает 12 м – 2 отвода;
- для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
- на линии с заглушкой – по 1 отводу.
Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.
Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру
На больших скатах расстояние между водосливными трубами не должно быть более 24 м.
Этап #3 – расчет дополнительных элементов системы
После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:
- Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
- Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
- Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.
Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.
Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см
Для расчета количества коротких кронштейнов используют формулу:
N = (L-30)/60,
Где:
- N – искомое значение;
- L – длина желоба в сантиметрах.
Вычисление проводят отдельно для каждой линии.
Этап #3 – вычисление вертикального отвода
Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.
Расчет длины трубы:
- Измерить расстояние от отмостки до края крыши.
- От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
- От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.
Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.
Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада
К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.
Подготовительные работы или с чего начать?
Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.
Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.
Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.
Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.
Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.
Исходные данные
Для правильного расчета и выбора водосточной системы необходимо:
Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.
Измерить длину карниза со всех сторон крыши
Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции. Рассчитать общую площадь кровли
Основываясь на полученные данные можно оптимально подобрать систему водоотведения
Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.
Посчитать количество наружных и внутренних углов крыши.
Важно: если крыша вашего дома имеет сложную конструкцию с большим количеством углов, то для правильного расчета элементов водостока лучше воспользоваться онлайн-калькуляторами от компании производителя системы.
Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.
Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.
Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.
Площадь водосбора сливных труб в зависимости от расположения.
Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.
Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.
Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.
Очевидно, что установка отводов по центру ската выгоднее, т.к. при одинаковом диаметре труб, пропускная способность системы значительно выше.
Согласно рекомендациям, для нормального функционирования
системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.
Расчет водосточной системы кровли
Все расчеты водосточных каналов проводятся на этапе проектировки. Составить схему расположения труб самостоятельно очень трудно, так как здесь присутствует множество нюансов, которые зачастую просто не учитываются застройщиками, а вот профессиональный проектировщик о них помнит всегда. Конечно, на сегодняшний день в сети есть много информации по этому поводу и было бы глупо не изучить ее.
Самая распространенная ошибка устройства внутреннего водостока – неверный подбор элементов или их монтаж. Собрав всю систему воедино, застройщики часто сталкиваются с всасыванием воды. Это случается из-за разности давления и когда осадки продвигаются по трубе, их просто выталкивает обратно
Чтобы не встретиться с данной проблемой стоит обратить внимание на:
- Климатические особенности вашего региона
- Количество осадков за год
- Особенности кровельного каркаса
- Габариты постройки в целом
Даже если вы уверены в своих знаниях и силах, консультация специалиста не помешает. Таким образом все проблемы будут устранены, а монтажный процесс будет зависеть только от вас.
Существует небольшой список условий, которые помогут использовать водосток как можно дольше.
- Укладка обогревательных кабелей не позволит влаге замерзать, следовательно, она больше не будет причиной образования засора или нарушением целостности системы.
- Дабы при стоке воды не было никаких посторонних шумов прокладку между трубами создают из звукоизоляционного материала.
Как вы уже знаете, водосточная система предназначается для удаления атмосферных осадков с кровельной плоскости. Она должна функционировать при любой температуре и справляться с любым объемом воды. Как поддерживать температуру вы уже в курсе, но теперь нужно разобраться с отводом осадков в ливневую канализацию.

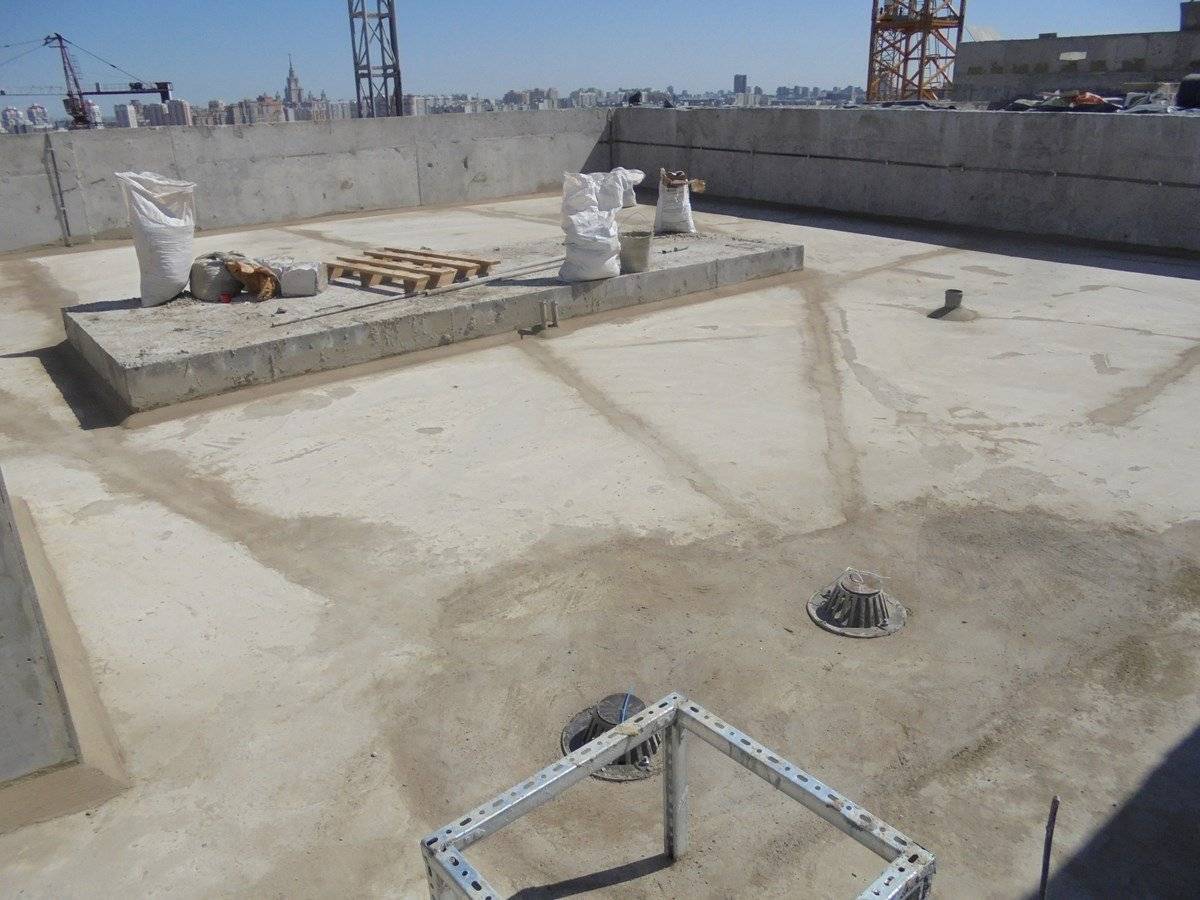

Расчет количества воронок на плоской кровле производится по простой схеме: 1 воронка должна приходиться на 0,75 квадратных метров кровли и 1 сантиметр площади трубы для стока. Стоит заметить, что монтаж внутренней водосточной системы лучше не проводить по внешним стенам, так как в зимний период они могут промерзнуть, а это негативно скажется на ее работоспособности.
Казалось бы, просто найди площадь крыши, и ты узнаешь количество воронок, подбери подходящие трубы и вот, водосток уже готов, но не все так просто как кажется
Существуют некоторые нюансы, которые очень важно учитывать при нахождении количества воронок
- При отсутствии препятствий для линейного расширения желоба, длина которого менее 12 метров, то можно устанавливать всего одну воронку.
- В случаях, когда его длина более 12 метров и расширению что-нибудь мешает, то в конце уклона устанавливается вспомогательная компенсирующая воронка.
- Если сбор влаги будет происходить по всему периметру крыши, тогда воронки будут устанавливаться с компенсаторами.
Количество водосборных воронок обязано совпадать с количеством труб. При расчетах нужно брать паспортные данные объекта, только базе этих значений можно производить вычисления.
Помимо водосборных элементов нужно подобрать оптимальную величину самим трубам. Для этого придется тщательно обследовать весь объект и выявить все его архитектурные особенности, в частности выступающие части или впадины.
Количество труб подбирается по простым формулам. Вам достаточно знать, что стока диаметром в 100 миллиметров вполне хватит на кровельную поверхность с площадью до 200 квадратных метров
Кроме этого, важно учитывать уклон кровельной плоскости. Чем выше градус, тем выше должен быть борт желоба. Сечение трубы для внутреннего стока находится следующим образом
Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы
Сечение трубы для внутреннего стока находится следующим образом. Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы.
Размеры водосточных систем
Главное, что необходимо знать при подборе водостока – это какие параметры подходят для конкретной кровли. Стандартными считаются следующие характеристики:
- размеры водосточного желоба – диаметр 9-19 см, длина 3 м;
- размер вертикального водоотвода – диаметр 7,5-11 см, длина 3-4 м.
Стоит знать, что подбор диаметра легко сделать исходя из площади кровли. В частности, на скатные крыши с площадью до 30 кв.м можно применять трубы диаметром в 7,5 см и лоток минимального размера, то есть 9-10 см. При наличии кровли площадью 30-50 кв.м рекомендуется использовать трубу, диаметр которой 8,7 см, а сечение желоба 10-12 см. Конечно, при необходимости монтировать водосток для строения, кровля которых площадью более 150 кв.м, стоит использовать максимальные габариты водосточных труб и желобов. Специалисты приводят следующую зависимость диметра труб от размера водоприемных лотков, а также от площади скатов:
| Диаметр трубы | Диметр желоба | Площадь кровли |
| 7,5 см | 9-10 см | до 30 кв.м |
| 8,7 см | 10-12 см | 30-50 кв.м |
| 10 см | 12-15 см | 50-125 кв.м |
| 11 см | 15-19 см | свыше 125 кв.м |
Если же кровля дома более 200 кв.м либо имеет довольно сложную конфигурацию, то стоит увеличить количество стояков. То есть на простых кровлях с небольшой площадью, можно устанавливать вертикальные водоотводы с шагом 1 труба на 10 м фасада, если же кровля отличается сложной конфигурацией и большими размерами, то рекомендуется уменьшить шаг до 1 трубы на 5 м фасада. При недостаточном количестве стояков и при выборе неподходящего диаметра труб и желобов, а также при большом количестве талых либо дождевых вод, водосточная система не будет справляться со своей основной функцией.
Что касается, такого параметра, как длина водосточного желоба, то исходить стоит из того, что водосборный лоток должен располагаться на наружной стороне скатов всей кровельной системы. Разумеется, что даже для небольших строений необходимо монтировать сборную конструкцию, состоящую из отдельных желобов, соединительных прямых и угловых элементов, а также торцевых заглушек. Это связано с тем, что стандартным считается параметр длины желоба 3 м, а длина водосточной трубы 3-4 м. Если же требуется более мелкие элементы, то их легко нарезать или распилить самостоятельно, используя инструменты, соответствующие типу монтируемого материала. В том случае, когда необходимы изделия больше стандартной длины, ширины, высоты или сечения, то всегда можно рассмотреть такой вариант, как водосточная система на заказ. Зная основные параметры водоотводов, легко произвести расчет для конкретного строения.
