Вытяжка в погребе: как сделать вентиляцию правильно своими руками

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

  • дерева;
  • асбоцемента;
  • пластмассы;
  • металла.

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

Рекомендуем ознакомиться: Щит управления вентиляцией

  1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
  2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
  3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха

В отношении обустройства проветривания подвала дома действуют следующие правила:

  1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
  2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
  3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
  4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Как сделать вентиляцию в подвале частного дома

Для обустройства естественной вентиляции в погребе своими руками можно сделать на противоположных сторонах цокольной части дома отверстия, и движение воздуха будет обеспечено. Для более полноценной вентиляции в подвале природным способом надежнее установить две трубы. При этом надо соблюдать следующие правила:

  • приточную трубу смонтировать над уровнем пола в погребе на высоте 35-40 см;
  • вытяжной канал установить под самым потолком подвального помещения;
  • другой конец вытяжного канала вывести через цокольную часть здания наружу и поднять над уровнем земли на 0,8 – 1,0 м. Если же погреб сооружен отдельно, то выставлять трубу нужно на высоте 0,5 м над уровнем конька кровли, что обеспечивает гарантированную тягу.
  • устанавливать вытяжной канал желательно из толстостенной трубы, иначе ее необходимо утеплять;
  • для создания оптимальной температуры и влажности в погребе можно врезать задвижки на обеих трубах, и с их помощью уменьшать или увеличивать циркуляцию воздуха.

Диаметры приточного и вытяжного канала зависят от площади подвального помещения. Например для погреба в 10 м2 по расчетам необходимо устанавливать трубу диаметром 160 мм, а для размеров подвала в 7-8 метров достаточно будет – 120 мм. Если же площадь еще меньше, то в таком погребе хватит вытяжки с одной трубой.

Особенности комбинированной системы

Эта схема вытяжки погреба – универсальная и подойдет для любых подвальных помещений со всякой влажностью. Причем она предназначена функционировать в разные сезоны года. Ее установка предусматривает возведение двух каналов, по той же технологии, как и в предыдущей системе.

При этом основное различие этих двух схем заключается в перепаде температур, который создается при монтаже дефлектора на вытяжной канал. Дефлектор – это аэродинамическое устройство для более эффективной вытяжки. Воздухообмен в таком случае значительно увеличивается, и вытяжка в подвале работает при любой погоде. Цена таких приборов вполне доступная, а расходование на электроэнергию – наименьшее.

При монтаже данного прибора результативность функционирования вентилятора за короткое время реализует затраты на его приобретение. Поскольку в погребе с такой принудительной вентиляцией всегда присутствует комфортный микроклимат, обеспечивающий круглогодичное сбережение урожая.

Рекомендации по выбору вентиляции

Грамотная циркуляция воздуха обусловлена надежной подготовительной работой, при этом необходимо ознакомление со следующими рекомендациями:

  1. Вентиляционную систему для погреба предусматривают в первоначальной стадии возведения самого дома. Это позволяет упростить подведение воздуховодов к стеновым поверхностям.
  2. Каналы для вытяжки должны быть одинакового сечения, что дает возможность равномерного распределения потока воздуха по всей системе. Если же нужно установить трубы в готовый погреб, то допускается чуть увеличить диаметр вытяжного канала, но не наоборот. Такое условие вызвано тем, что есть вероятность загазованности подвала.
  3. Для нормальной циркуляции и захвата всего воздушного пространства в погребе, трубы рекомендуется размещать на противоположных сторонах с нарушением симметричной линии.
  4. Для воздуховодов в погребе оптимальный вариант – это применение канализационных пластиковых труб. Поскольку герметичное соединение у них происходит посредством надежных резиновых манжетов. К тому же их удобно соединять как по прямой линии, так и под любым углом за счет переходных элементов.
  5. Когда погреб находится под каким-либо объектом, выводить вентиляционный канал нужно с наименьшим количеством поворотов. Оптимальный вариант – это когда весь воздуховод находится по прямой линии и все трубы одинакового сечения.
  6. Снаружи приточную трубу размещают чуть выше уровня земли. От попадания осадков, мусора, насекомых концы приточной и вытяжной труб закрывают сетками и колпаками.

Во всяком случае, трубы, выставленные на улице, должны быть вертикально расположенными, и обязательно утепленными, чтобы избежать конденсата в зимнее время.

Виды вентиляционных отверстий в подвале

Классификация вентиляции по видам зависит от назначения, способа обустройства. Принцип их действия основан на законе физики, согласно которому поток тёплого воздуха стремится вверх, а холодный опускается вниз.

Естественная приточная

Создаётся во время строительства дома, представляет собой проёмы небольшого размера верхней части подвального помещения. Относится к простейшему способу обеспечить погребу воздухообмен.

Чтобы сделать вытяжку в подвале, находящегося ниже уровня земли, проёмы в стене оборудуют с помощью асбестоцементных или пластиковых труб сечением 10–15 см. Выводят над землёй на подветренной стороне, на расстоянии 30 см от поверхности. Продухи прикрывают снаружи решётками, чтобы защитить помещение от грызунов и посторонних предметов.

Внимание

Естественная приточная система применяется для обустройства вентиляции нежилых подвалов, гаража или для дополнительного воздухообмена.

Естественная вытяжная

Правильная работа естественной вытяжной вентиляции происходит за счёт установки двух труб:

  • Первая служит для отвода тёплого воздуха, размещается в верхней части подвала. Чтобы избежать воздействия неблагоприятных условий внешней среды (осадки, мороз и т. д.), наружную часть трубы утепляют, устанавливают козырёк.
  • Вторая труба рассчитана на доставку свежих потоков воздуха в погреб. Её располагают на расстоянии 30–40 см от пола, выведя другой конец трубы на улицу, прикрыв решёткой. Для максимально эффективной работы естественной вентиляции обустраивают две или несколько приточных труб (в зависимости от площади погреба) на противоположных сторонах помещения. За счёт разницы температур в подвале и снаружи обеспечивается перемещение воздуха.

тут

Предлагаем видео о том как сделать естественную вентиляцию в подвальном помещении:

Принудительная

Это система из приточных и вытяжных вентиляторов и каналов, работающих синхронно и перекачивающих воздух, обеспечивая конвекцию. Используется в следующих случаях:

  • подвальная площадь состоит из нескольких помещений, изолированных друг от друга;
  • подвал занимает более 40 кв. м площади;
  • повышенная влажность в подвале, когда вытяжной канал промерзает зимой, нарушая движение воздушных масс;
  • невозможность монтажа высоких вентиляционных труб;
  • в подвале планируется разместить кафе, парилку, мастерскую, гараж, тренажёрный зал;
  • использовать естественную приточную вентиляцию невозможно.

отдельной публикации

Приточно-вытяжная с рекуперацией тепла

Устанавливается в цокольных этажах для постоянного проживания, где проводится тепло и гидроизоляция, утепляются полы, стены. При таких условиях системы принудительной вентиляции недостаточно, поэтому монтируется приточно-вытяжная вентиляция с рекуперацией тепла.

Устройство представляет собой вытяжную трубу, выполняющую забор и подачу уже прогретого воздуха, пропущенный через керамический рекуператор. Дополнительно устанавливают датчики влажности, температуры, фильтры от пыли. Монтаж сложный, поэтому выполняют его профессионалы.

Как сделать вентиляцию в погребе?

Вентиляция в погребе, как при естественной, так и принудительной версии главным считается расчет достаточного диаметра трубопроводов.

Формула здесь проста:

площадь погреба (единица измерения — квадратный метр) умножаем на 26. Полученный результат будет равен искомой площади сечения в сантиметрах.

Пример:

подвал имеет длину 4 м и ширину 2 м или 4х2=8 кв.м

8х26=208 кв.см

Как известно, площадь круга равна  S=πR².

Отсюда получаем:

R=√S/πили √208/3,14 = 8,14 см, а это – половина от искомого значения.

Таким образом, искомый диаметр трубы составит — 162,8 мм. Ближайший размер по ГОСТ — 168 мм — это и будет оптимальным вариантом для приточной и вытяжной трубы вентиляции вашего погреба.

Вытяжка в погребе

Крепление труб к стенам осуществляется при помощи хомутов, а при прохождении потолков — цементно-песочным раствором. Не забываем использование изолирующих материалов. Для герметичного преодоления крыш следует призвать на помощь набор стандартных деталей кровли.

После монтажа трубопроводов — наступает время произвести технологические испытания. Самый простой способ — при помощи факела, спички или огня зажигалки. На выходе приточной трубы пламя должно испытывать входящий поток воздуха. На вытяжной — тягу по направлению к улице. Более безопасный способ — при помощи листа тонкой бумаги.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

  • классическая система с одной вытяжной трубой;
  • схема с двумя трубами – притоком и вытяжкой;
  • принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

  1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
  2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
  3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

  • в земле снаружи здания;
  • прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

  1. стандартная система с одной трубой для вытяжки воздуха;
  2. установку двух труб — для отвода и поступления воздуха;
  3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

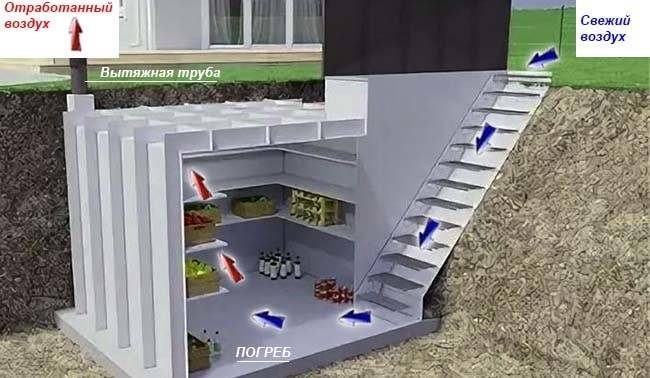

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет

Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

  • Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра. В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.
  • Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
  • Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

  • Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
  • Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

  1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
  2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

  1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
  2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Виды вентиляционных систем

Различают несколько типов вентиляционных систем. Например, для требуемого уровня вентилирования можно использовать готовые устройства (принудительная вентиляция, чаще всего используется для коммерческих структур) или провести воздуховод самостоятельно (естественная вентиляция в погребе, применяется в частном доме для собственного использования).

Читайте как же: как правильно сделать вентиляцию в подвале.

В этом видео вы подробнее узнаете о вентиляции:

https://youtube.com/watch?v=pln4KKakMvs

Прежде чем приниматься за обустройство вентиляционной системы, нужно определить, какой способ вам подойдет больше. Первый предполагает наличие специальной техники – постоянно закрепленного в подвале вентилятора. Для маленьких домашних подвалов, как правило, нет необходимости в установке таких агрегатов. А вот поставить небольшой вентилятор на несколько дней будет очень полезно – таким образом помещение будет просушено в короткие сроки.

Существует также комбинированный способ, он объединяет первые два: предполагает наличие воздуховодов, в один из которых устанавливается маленький вентилятор.

Первый вид вентиляции состоит в принципе обеспечения притока свежего воздуха и вывода затхлого путем установки двух соответствующих труб. Для ее установки нужно провести 2 шахты (приточного и вытяжного назначения). Вентиляция погреба с помощью двух труб достаточно эффективна, несмотря на кажущуюся простоту.

Сборка указанных воздуховодов производится в противоположных концах комнаты, чтобы не оставить какую-то часть комнаты незадействованной. Чем больше будет расстояние между трубами, тем лучше: значит, будет охвачена максимальная площадь. Приточную шахту монтируют внизу стены, а вытяжную – в верхней ее части.

Именно такое расположение воздуховодов объясняется очень просто. Холодный воздух тяжелее теплого, поэтому подавать его нужно внизу, чтобы, нагреваясь, он поднимался вверх и выходил. Зимой, когда воздух холоднее и тяжелее, процесс вентилирования еще больше ускоряется, соответственно, воздухообмен увеличивается.

Следует уточнить, что в регионе с постоянно теплым климатом этот способ неэффективен, для полноценного вентилирования подвала нужно применять только комбинированную систему.

Комбинированная вентиляция в погребе универсальна и может быть использована в регионе с любым климатом. Суть ее состоит в монтаже таких же двух труб (приточной и вытяжной), но дополнительно нужно установить вентилятор на приточный воздуховод. Он увеличивает приток воздуха в помещение, за счет чего и вывод его становится более интенсивным.

Приобретение такого вентилятора и потребление им электроэнергии не составит больших финансовых затрат.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

  • поливинилхлорида;
  • жести;
  • асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

  1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
  2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
  3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
  4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
  5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

  • вентилятор;
  • печной или кондиционирующий нагревательный блок;
  • воздуховод;
  • воздухораспределитель с диффузорным корпусом;
  • вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.
