Захваты для монтажа лестничного марша. Как выбрать и использовать?

Использование лестниц

Если говорить о случаях, когда используются одномаршевые лестницы, то самым распространенным вариантом применения будет ситуация, при которой нужно соединить между собой две плоскости (уровня), а между ними отмечается незначительное расстояние. В том случае, когда общая численность ступеней превышает 10, лестничный марш разделяют специальной площадкой, которую называют промежуточной. Чаще всего эти плоскости являются поворотными, однако, так бывает не всегда. В некоторых случаях не строят площадки, а возводят на лестнице в таких местах ступени, внутренний край которых значительно уже внешней поверхности.

Лестничный марш поворотного типа занимает немного места и остается при этом по-прежнему высоким. Сконструированные подобным образом, они размещаются между двумя параллельными стенами. В образовавшейся нише, под лестницей, обычно устраивают подвал. Это очень удобно как с точки зрения проектирования, так и с позиции комфортабельного проживания граждан.

Когда в основе лестницы находится три марша, она напоминает цифру «три» и имеет две площадки. Интересным вариантом элемента является распашная конструкция. Этот вариант предусматривает наличие трех лестничных маршей и одной площадки. При этом те, что располагаются сверху, разветвляются в разные стороны. Подобные лестницы характеризуются как торжественные, располагающиеся в парадной части здания.

Нормы и правила

Монтаж лестниц должен проводиться с соблюдением всех требований технологического плана, с чётким соответствием проектной документации. Перед установкой обязательно следует проверить все размеры на наличие возможных отклонений и отбраковки.

Согласно ГОСТ 8717.0-84 установлены такие предельно допустимые отклонения от линейных размеров ступеней в любую сторону:

  • не более 5 мм по длине изделия;
  • не более 3 мм по ширине;
  • не больше 2 мм по высоте.

Также, инструкция не позволяет проводить монтаж лестничных ступеней, которые набрали меньше 70% прочности. Отдельные требования касаются внешнего вида и равномерности окраски поверхности.

Особенности маркировки


На фото – маркировка лестничных ступеней. В частном домостроении, сооружая лестницу из ж/б ступеней и исходя из размеров помещения, где планируется формирование лестничной клетки или размещение маршей, выбирают изделия согласно маркировке, которую несложно расшифровать.

Это буквенно-цифровые обозначения, где первая группа символов указывает тип и размеры, вторая группа – марка бетона. Например, лестничные ступени ЛС 14 В15.

Может присутствовать и дополнительная информация о закладных элементах, способе отделки и виде изделия. Например, буква «Г» обозначает гладкую, а буква «Ш» – шероховатую поверхность.

На длину указывает число сразу после букв ЛС:

  • 11 равняется 1100 мм;
  • 12 – 1200 мм;
  • 15 – 1500 мм и т.д.

Глубина ступеней у стандартных изделий составляет 330 мм, а высота 145 мм. Если размер нестандартный, дополнительно указываются эти значения на маркировке. О разных видах лестниц и их установке смотрите видео в этой статье.

Лестничные пролеты их размеры

Каждый может себе представить, как выглядит лестничный марш или пролет. Такие клетки бывают:

  • цокольными;
  • междуэтажными;
  • подвальными;
  • чердачными.

Каждый из этих лестничных пролетов несет в себе определенную функцию, а строятся они согласно ГОСТ 9818 85 (объекты, выполненные из железобетона).

Также различают по видам такие лестничные марши:

  • прямой;
  • поворотный с забежными ступенями;
  • поворотный с площадкой.

Любой из вышеперечисленных пролетов должен отвечать требованиям ГОСТа по:

  • ширине ступени;
  • количеству ступеней;
  • по высоте марша;
  • уклону пролета;
  • наличию ограждений.

Согласно ГОСТ ширина ступени должна быть удобной и безопасной для движения по нему одного человека. Таким образом, оптимальной шириной является размер в восемьдесят сантиметров от края до края. Если же предполагается постоянный поток большего количества людей, то размер увеличивается и равняется уже ста двадцати сантиметрам. Уличные лестничные марши могут достигать размера в двести сантиметров. Для того чтобы оптимизировать пространство следует разделить лестницу ограждением.

Что касается количества ступеней в таком марше, то здесь также не обойтись без ГОСТ. Рекомендуется делать в зданиях по пятнадцать ступеней на каждый марш. Это оптимальное число, которое позволяет человеку без особых физических затрат подняться на этаж или требуемый пролет. ГОСТ предполагает также наименьшее количество ступеней — три. Обычно ими оборудуют крыльцо или небольшой подиум, а также это количество приемлемо для забежных ступеней при поворотном марше.

Общее количество ступеней, как и маршей, зависит от конструкции и высоты здания. Однако, не рекомендуется устанавливать изготовленные марши размером более трех метров, в таких случаях стоит разделять марш межэтажными площадками.

Уклон готового к применению марша должен быть равен тридцати пяти или сорока градусам. Такой уклон считается наиболее комфортным как для спуска, так и для того, чтобы подняться. Однако, если лестничный проем позволяет, то может быть сделан уклон и в тридцать градусов. А для того чтобы оптимизировать пространство и вместить этот пролет, иногда приходится сужать уклон вплоть до пятидесяти градусов. Все эти уклоны не являются нарушением ГОСТа и могут быть применены.

Изготовление качественных пролетов по ГОСТ

Использование в строительстве качественного материала гарантирует прочность, устойчивость к любому виду нагрузкам и надежность лестничной конструкции. Прежде всего, это касается железобетонных изделий. И именно на них распространяются требования ГОСТ.

При изготовлении лестничных секций используют тяжелый бетон (ГОСТ 26633) и легкий бетон (ГОСТ 25820) с плотностью от 1600 до 2000 килограмм на кубический метр.

Ступенчатые пролеты устанавливают с помощью арматуры, для изготовления которой применяются:

  • стержневая горячекатаная арматурная сталь класса AI-AIII (ГОСТ 5781);
  • стержневая термомеханическая упрочненная арматурная сталь класса Ат-IIIC, IVC (ГОСТ 10884);
  • проволока класса Вр-I (ГОСТ 6727).

Также все лестничные пролеты и площадки, которые используются для монтажа лестниц, должны выдерживать определенные нагрузки по ГОСТу во время эксплуатации. Для жилых конструкций такая нагрузка должна составлять 360 кгс/м.кв., а для производственных, общественных и промышленных зданий допускается 480 кгс/м.кв.

Лестничные накладные проступи также предусмотрены ГОСТ. 1 ЛН предназначены для укладки на рядовые и нижние ступени производимых маршей. 2 ЛН предназначены для установки на верхние ступени таких маршей, а также на верхние и нижние лестничные площадки.

Декорирование лестничных маршей и площадок

Лестничные элементы изготавливаются из железобетонных блоков. Однако, лестницы могут нести не только основную функцию, но и выполнять эстетическую роль. Именно поэтому такие элементы могут быть изготовлены с декоративной отделкой. На сегодняшний день строительные магазины заполнены разного рода отделочными материалами. Поэтому при должной фантазии и небольшой финансовой затрате, можно установить лестницу из железобетона даже в своем частном доме и не бояться, что она будет выглядеть слишком громоздко и непрезентабельно.

Лестничные пролеты могут обрести гладкую поверхность, которую можно получить используется тяжелый бетон и цемент. Или же поверхность конструкции получит шлифованную, мозаичную отделку. Такой декоративный слой может получиться с помощью бетона, а также белого, цветного цемента и мраморного щебня. А если облицевать поверхность частного пролета керамической плиткой, то это сделает лестницу по-королевски величественной.

Конечно, такие задекорированные и уникальные пролеты не целесообразно делать в жилом многоквартирном доме. Однако, истинным украшением такие лестницы станут в офисных зданиях, гостиницах, ресторанах, торговых центрах, учебных заведениях.

Если все жизненно важные элементы конструкции были изготовлены по ГОСТу, а также не было допущено нарушений, при установке лестничной конструкции, то такие лестницы гарантируют долгий срок службы и безопасность в эксплуатации.

Конструкция

В комплект входят канатные стропы типа 4СК длиной 2,5м и дополнительные стропы 1СК длиной 1,0м, с помощью которых выставляется угол монтажа марша. Конструкция захватов позволяет быстро производить их установку и съем, при этом обеспечивается надлежащий уровень безопасности и надежности фиксации груза. Дополнительно регулировать угол наклона лестничного марша можно устанавливая захваты на ту или иную ступень.

Почему не безопасно производить монтаж лестничного марша используя только стропы 4СК? Так как панель марша находится в горизонтальном положении, при опускании она сначала опирается на верхний пролет. При этом две ветви стропа провисают и не несут нагрузки, поэтому вес груза распределется между оставшимися ветвями, которые могут быть не расчитаны на такую нагрузку.

Также лестничный марш ложится ребром, что при контакте может привести к повреждению панели перекрытия или самого марша. Поэтому монтаж панели лестничного марша целесообразнее производить с наклоном панели, в этом случае данные риски будут минимальны.

Обозначениег/п,тАВСЗахватыВес, кг
КГП 04-1,6-8201,6820200600ЗЛМ-1,0-820-200100
КГП 04-1,6-10501,61050200700ЗЛМ-1,0-1050-200125
КГП 04-1,6-12001,61200220800ЗЛМ-1,0-1200-220145
КГП 04-1,6-13501,61350220900ЗЛМ-1,0-1350-220174
КГП 04-1,6-15001,615002201000ЗЛМ-1,0-1500-220190
КГП 04-2,0-8202,0820200600ЗЛМ-1,25-820-200125
КГП 04-2,0-10502,01050200700ЗЛМ-1,25-1050-200145
КГП 04-2,0-12002,01200220800ЗЛМ-1,25-1200-220175
КГП 04-2,0-13502,01350220900ЗЛМ-1,25-1350-220190
КГП 04-2,0-15002,015002201000ЗЛМ-1,25-1500-220210
КГП 04-2,5-8202,5820200600ЗЛМ-1,6-820-200155
КГП 04-2,5-10502,51050200700ЗЛМ-1,6-1050-200185
КГП 04-2,5-12002,51200220800ЗЛМ-1,6-1200-220215
КГП 04-2,5-13502,51350220900ЗЛМ-1,6-1350-220245
КГП 04-2,5-15002,515002201000ЗЛМ-1,6-1500-220275
КГП 04-3,2-8203,2820200600ЗЛМ-2,0-820-200125
КГП 04-3,2-10503,21050200700ЗЛМ-2,0-1050-200145
КГП 04-3,2-12003,21200220800ЗЛМ-2,0-1200-220175
КГП 04-3,2-13503,21350220900ЗЛМ-2,0-1350-220190
КГП 04-3,2-15003,215002201000ЗЛМ-2,0-1500-220210

Размеры и установка

Ранее уже были определены параметры маршей: ширина одной ступени должна быть не больше 22 см, высота проступи — около 15-20 см, ширина всего лестничного элемента — не меньше 90 см, угол наклона 45°. Такие данные утверждены государственными нормами. Возможные отклонения могут составлять: при расположении ступенек — 1 см, при установке площадки — 2-3 см, при установке перил — 1,5 см.


Схема двухмаршевой лестницы.

Если происходит несовпадение верхнего стыка, то оно не должно быть больше 0,5 см. Отклонения нежелательны при установке таких комплексов, как лестничные блоки. Если на марше есть трещины, ржавчина, наплывы, то такой элемент не подходит для установки.

Конструкцию следует подготавливать к установке после полного укомплектования здания пролетами и бетонными плитами. Процесс фиксации выполняется с использованием раствора цемента, толщина бетона не должна быть больше 3-4 см. Цементный раствор обязательно должен быть свежим, высокого качества. Процесс установки конструкции — очень сложная работа, при которой строителям нужно быть очень осторожными и внимательными.

Профессиональные мастера выделяют несколько способов установки железобетонных элементов: криволинейно и прямолинейно. Перед монтажными работами сначала армируют поверхность — такая процедура нужна для защиты лестницы от тяжелых нагрузок. Если блок элементов одномаршевый, то армированный слой наносят только под конструкцией.

Если же для установки будет использована многомаршевая конструкция, то армирование делают как снизу, так и сверху. Для хорошего свойства удерживать тяжести дополнительно необходимо укреплять и бетонные стены, которые держат лестницу.

В этом видео показаны различные лестничные марши:

Установка площадки начинается с разметки территории, после чего кладут раствор цемента на упорные места, затем устанавливают площадку. При монтаже строительного элемента используют уровень для сравнения интервалов между площадками и перекрытиями.

Чтобы правильно установить и зафиксировать лестничные марши, их крепление необходимо производить к уже вмонтированной лестничной площадке. Сначала происходит крепление нижних участков, потом верхних. Лестничная площадка является очень важным элементом при строительстве, она объединяет лестничные марши в единую конструкцию. Также марш может быть изготовлен сразу с верхней или нижней площадкой.

В этом видео говорится об особенностях установки лестничных маршев:

Практически завершающим этапом является установка лестничного ограждения с перилами. Очень часто перила устанавливаются с одного края. Если это лестница большого размера, то перила должны быть еще и посередине. Допустимая высота ограждения — от 90 до 100 см.

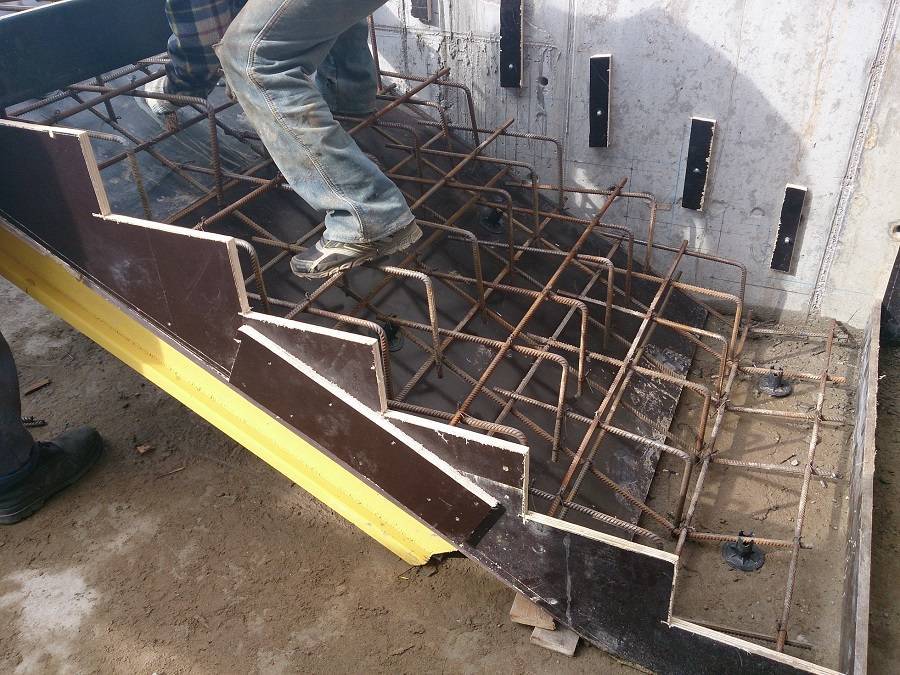

Особенности расчёта армирования лестницы

В процессе расчёта армирования следует учитывать множество параметров, попробуем понять главные из них.

Задачи армирования

Лестница из бетона без армирования постепенно разрушится под действием изгибающих и растягивающих нагрузок, крутящих моментов.

Наибольшим растягивающим нагрузкам подвергаются нижняя часть и опорная площадка лестничной конструкции. Её усиление осуществляется устройством внутреннего силового каркаса из арматурной стали.

  • предотвращение возникновения трещин;
  • продление срока эксплуатации конструкции;
  • обеспечение безопасности перемещения по лестнице.

Схему армирования можно составить самостоятельно, — с максимальным учётом базисных нормативов и стандартов. Вряд ли такой проект получится качественней, чем выполненный профессионалами, но поможет сэкономить значительные средства на разработку проекта.

Угол подъёма

Разумеется, подобный пример нельзя считать определяющим для выбора угла подъёма лестницы, но поиск оптимального решения может значительно снизить расходы. На практике принято ориентироваться на угол подъёма в 30°.

Место расположения

Лестницы могут размещаться как внутри дома, так и снаружи. Место установки не приводит к существенным изменениям схемы армирования. Но следует учитывать, что установленный снаружи лестничный марш должен опираться на фундамент с соответствующим армированием. Ещё один важный момент: стена здания и расположенная вдоль неё лестница должны соединяться арматурными стержнями. Для лестничных площадок это обязательно, для маршей – желательно.

Связка стены и лестницы производится с помощью арматуры, запущенной на максимально возможную глубину в стены и соединённой с армокаркасом лестницы. Диаметр и характеристики соединительных элементов идентичны параметрам рабочих стержней лестницы.

Фиксация лестницы со стеной увеличивает общую жёсткость и прочность совместной конструкции.

Размеры ступеней

При устройстве обычных монолитных лестничных пролётов их армирование выполняется по аналогии с плитами таких же размеров. Это значит, что в сами ступени, независимо от их количества и параметров, арматура не закладывается.

Для домашних мастеров свойственно стремление к перестраховке. Например, застройщик затрудняется с уверенностью заявить, что бетон, замешанный вручную, точно соответствует высокой марке прочности. Поэтому, «на всякий случай», выполняет армирование ступеней металлической сеткой. Задача такого решения – избежать сколов наружных рёбер при передвижении по лестнице.

С профессиональной точки зрения – это лишние расходы. Логика специалистов проста и понятна: защитный слой бетона над арматурой должен быть примерно 3 см. Но это как раз те сантиметры, что откалываются при интенсивном передвижении по лестнице. Арматура располагается ниже, а значит, не выполняет никаких функций против сколов.

Ступени могут армироваться для лестниц винтовых либо иных нестандартных видов и типов. В этом случае необходимо профессиональное проектирование железобетонных лестничных конструкций.

Наличие лестничных площадок

Монолитные площадки лестниц армируются из стержней тех же марок и диаметров, которые используются в маршах, являются их продолжением.

Устраиваются в два уровня, фиксируются между собой.

Верхний ряд арматуры продолжается в следующем марше при его наличии.

Площадки испытывают большие (в сравнении с маршами) нагрузки. Если лестница состоит из двух и более маршей, площадки закрепляются в стене специальным узлом – железобетонным венцом сечением 20х20 см. Он заглубляется в несущую стену из бетона или кирпича и армируется продолжением верхней и нижней арматуры площадки.

Если вы решили самостоятельно соорудить лестницу в доме, вам не обойтись без знания норм проектирования лестницы.

Ниже приведены основные нормы проектирования лестниц, и правила, которые следует соблюдать при строительстве и проектировании лестниц, требования к лестницам, а также к проектированию маршевых лестниц, проектированию винтовых лестниц и других сооружений:

Рис. 12. Диаграмма углов подъема

Перечисленные нормы строительства (нормы проектирования лестниц по СНиП) необходимо соблюдать при проектировании винтовых лестниц, проектировании маршевых лестниц и лестниц любых других видов из различных типов материалов.

Цены на ограждения для лестниц «под ключ»

Поручни

Пристенные поручни для лестниц из нержавейки или клееного дуба обязательны на уличных и внутренних маршах. Поручнями удобно пользоваться благодаря их расположению на высоте 900 мм от пола и выносу 60 мм от стены. Установка диодной подсветки сделает лестницу более эффектной и безопасной.

Ригельные ограждения

Ограждения с ригелями — проверенный вид заполнения перил на лестницах. Ригели прикрепляются к стойкам на сварку или на ригеледержатели. Для узких маршей продаются модели с боковым креплением стоек. Для придания статусного внешнего вида доступны перила из квадратных труб.

Высота ограждения: 900 мм

Поручень: Ø 50 мм

Заполнение: 2 ригеля Ø 16 мм

Крепление стойки: верхнее боковое

Высота ограждения: 900 мм

Поручень: Ø 50 мм

Заполнение: 3 ригеля Ø 16 мм

Крепление стойки: верхнее боковое

Высота ограждения: 900 мм

Поручень: Ø 50 мм

Заполнение: 4 ригеля Ø 16 мм

Крепление стойки: верхнее боковое

Высота ограждения: 900 мм

Поручень: Ø 50 мм

Заполнение: 5 ригелей Ø 16 мм

Крепление стойки: верхнее боковое

Высота ограждения: 900 мм

Поручень: Ø 50 мм

Заполнение: 6 ригелей Ø 16 мм

Крепление стойки: верхнее боковое

Комбинированные ограждения

Перила премиум-класса комплектуются дубовыми поручнями или стойками с деревянными вставками вместо нержавеющих. Древесина окрашивается морилками Sayerlack под цвет интерьера, а затем покрывается защитным лаком.

Стеклянные ограждения

Ограждения с закаленным стеклом красивы и вдвойне безопасны – остекление служит преградой между маршем и пролетом. В каркасных моделях стекла монтируются между стойками на зажимные или пластинчатые держатели. В цельностеклянных моделях полотно устанавливается на профиль, «точки», мини-стойки. К заказу доступно прозрачное, ультра-прозрачное, бронзовое, серое стекло.

Ограждения с вертикальным заполнением

В школах и детских садах устанавливают ограждения высотой 1200 мм, выполненные по ГОСТ 25772-83. Непрерывная вертикальная решетка с шагом прутьев всего 100 мм оберегает ребенка от падения. Двойные или тройные поручни диаметром 38 мм обеспечивают комфорт при передвижении между этажами.

Назначение: для детских учреждений

Высота ограждения: 1200 мм

Двойной поручень: Ø 38 мм (на высоте 700 мм и 1200 мм)

Вертикальное заполнение: Ø 16 мм с шагом 100 мм

Перемычки: Ø 25 мм

Крепление стойки: верхнее боковое

Назначение: для детских учреждений

Высота ограждения: 1200 мм

Верхний поручень: Ø 50 мм (на высоте 1200 мм)

Дополнительные поручни: Ø 38 мм (на высоте 700 мм и 900 мм)

Вертикальное заполнение: Ø 16 мм с шагом 100 мм

Перемычки: Ø 25 мм

Крепление стойки: верхнее боковое

Тросовые ограждения

Дизайнерские ограждения со стальными тросами выглядят легкими и ажурными. Тросики диаметром 6 мм плотно натягиваются между балясин с помощью талрепов.

Ограждения с двойными поручнями

Конструкции с двойными металлическими поручнями применяются на лестницах и пандусах в зданиях, которые посещаются инвалидами, детьми и пожилыми людьми. Изготовление строго по ГОСТ Р 51261-99.

Ограждения на стойках без ригелей

Минимальная сумма заказа: 35 000 ₽ – для нержавеющих и 75 000 ₽ – для стеклянных моделей. Действуют скидки до 15% при заказе от 50 погонных метров.

Коротко о главном

Маршевая лестница – это один или несколько наборов объединенных в группу ступенек. Согласно строительным нормам, она должна быть стойка к весовым нагрузкам, возгоранию, не проводить электричества, позволять свободно и безопасно перемещаться между этажами. В ее состав входят следующие элементы:

  • Ступень.
  • Подступенок.
  • Косоур/тетива.
  • Опоры.
  • Поручни.
  • Балясины.
  • Дистанционная втулка.

По типу конструкции лестницы могут иметь различные конфигурации, количество маршей, а также быть не только маршевыми, но винтовыми. При проектировании рассчитываются размеры и параметры ее основных элементов – высота лестницы, количество ступенек, высота подступенка, ширина ступени, ширина марша, плановая длина лестницы, потолочный проем, длина тетивы или косоура. Изготовление составных частей и монтаж лестницы должен выполняться специалистами строго в соответствии со строительными нормами и технологией.

Оценок 0

Установка стоек

До установки стоек следует провести разбивочные работы — наметить ось расположения стоек и места их установки по длине ограждения. При разбивочных работах необходимо учитывать расстояния от кромки проезжей части дороги до лицевой поверхности балки ограждения и от бровки земляного полотна до стойки ограждения. Рас­стояния должны соответствовать требованиям действующих нормативных документов.

После разбивочных работ вдоль обочины дороги (мостового сооружения) раскладывают балки и корректиру­ют по ним положение осей стоек.

На разделительной полосе ограждение должно быть расположено по ее оси, а при наличии на ней препя­тствий — вдоль оси разделительной полосы на расстоянии не менее 1,0 м от кромки проезжей части.

Стойки ограждений дорожной группы погружают в земляное полотно специальными механизмами (сваебой­ными установками, вибропогружателями).

Допускается устанавливать стойки в предварительно выбуренные в земляном полотне дороги шурфы диа­метром 150—200 мм (для швеллеров и двутавров № 12— № 16 соответственно). Глубина пробуренного шурфа дол­жна быть на 100—200 мм меньше длины заглубляемой части стойки. Установленную в грунт стойку добивают до необходимой отметки. Вертикальность стойки проверяют с помощью отвеса по ГОСТ 7948.

Обеспечение проектной отметки верхнего торца стойки следует проводить одновременно с обратной засып­кой шурфа гравийно-песчаной смесью с послойным ее уплотнением в шурфе через 0,2— 0,25 м ручными трамбов­ками до коэффициента уплотнения 0,96. Допускается заливка шурфа товарным бетоном.

  • Поручень: Ø 50 мм, Ø 38 мм
  • Стойка: Ø 38 мм
  • Заполнение: ригель Ø 16 мм
  • Высота: по СНиП не менее 900 мм
  • Окончание поручня: заглушка
  • Крепление стойки: в ступень/боковое
  • Сборка: на сварке, с обработкой швов
  • Марка стали: AISI 201/AISI 304
  • Поверхнсоть: полированная/шлифованная

Что входит в наши работы?

  • Бесплатный замер
  • Монтаж
  • Исполнительная документация
  • Уборка мусора

Узлы крепления стоек ограждения в основание

Бурением «в ступень»

Боковое «на круг»

Боковое на фланец

Боковое крепление на фланец

С относом на пластине

Приварка к основанию

Узлы соединения стойки ограждения с поручнем

«На солдатик» сварной

«На слодатик» литой

Варианты крепления ригелей к стойке

Приварка к стойке

  • Используем только европейские комплектующие
  • Цена ограждения соот ветствуют уровню и качеству материала
  • Работаем с 2007 года. Прозрачная бухгалтерия
  • Организация зарегистрирована в СРО
  • Собственные производственные мощности

Собственное конструкторское бюро

  • Над проектами работают штатные опытные инженеры-конструкторы
  • Выезд инженера на Ваш объект

Работаем со сложными проектами

  • Нет проекта, нужно отработать узлы, проверить нагрузку, сделать визуализацию.
  • Вы обратились по адресу!Сложность — наш конек!

Работаем через портал поставщиков

  • С госучреждениями работаем по постоплате
  • Прямые договора по 44/225 ФЗ

Работу выполняем в соответствии с нормами ГОСТ и СНиП

Общие требования при монтаже стоек

  1. установить на лестничный марш две крайние стойки при этом отступив от края ступени до центра стойки, в зависимости от диаметра фланца и конструктивных особенностей лестницы 50-150 мм;
  2. разметить отверстия в ступенях под установку дюбелей или анкеров;
  3. просверлить в ступенях для крайних стоек отверстия:
    • для стоек без фланца:
      • по одному отверстию ⌀16 мм /⌀20 мм на глубину 120 мм (под вытяжной анкер ⌀16х150 / ⌀20х150);
      • отверстия прочистить и забить анкера;
      • при необходимости подрезав втулки анкеров.

Втулки не должны выступать над поверхностью ступени.

для стоек с фланцем:

  • по три отверстия ⌀12 мм на глубину 80 мм;
  • отверстия прочистить и забить дюбеля.
