Заклепочник для цепей бензопил

Как заклепать

Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.

Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.

Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.

На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.

Рассмотрим, что может случиться, если склепать не правильно.

Внешние и внутренние факторы ускоренного износа

Причиной того, что интенсивно растягивается цепь на бензопиле, может быть неправильный выбор цепного масла или замена рекомендованного материала масляным суррогатом, неисправность системы смазки или неточная регулировка маслонасоса с изменяемой производительностью.

Заправка системы смазки некондиционным по плотности и вязкости материалом отрицательно сказывается на смазке и эффективности охлаждения рабочих поверхностей, производительности насоса, подающего цепное масло в пильную гарнитуру.

Может создать немало проблем заправка летнего масла при эксплуатации бензопилы при низкой температуре воздуха от -10°С. В результате недосмотра возможна поломка привода маслонасоса, снижение его производительности до уровня масляного голодания.

Ассортимент станков для ремонта пильных цепей

Специальный станок для клепания цепей бензопил входит в перечень рабочего оборудования специализированных мастерских. Предлагаемый ассортимент включает в себя несколько бюджетных и фирменных моделей импортного производства стоимостью от 2000 до 5500 рублей.

Повышенными возможностями и комфортным уровнем работы характеризуются заклепочные станки торговых марок Штиль, Хускварна и Чемпион.

Стоимость универсальных расклепочно-заклепочных станков типа Штиль NG-7 составляет около 18000 рублей. Совершенные в техническом плане устройства обеспечивают высокое качество заклепочных соединений, экономию рабочего времени и материальных средств.

Стоимость же специального станка для заточки цепей бензопил варьируется от 2000 до 6000 рублей

Особенности домашнего ремонта

Многие опытные пользователи предпочитают ремонтировать цепи своими руками. Успех выполненной работы определяется наличием специальных навыков и инструмента, знанием конструкционных особенностей моделей разного назначения.

В частности, не создает трудностей демонтаж и сборка износостойких аналогов. Твердосплавный состав наносится только на режущие кромки пильных звеньев. Что касается соединительных элементов и заклепок, то для их производства применяется стандартный металл.

С большим или меньшим успехом заклепать цепь бензопилы можно в домашних, а при наличии нужного инструмента, даже полевых условиях

Следует иметь в виду, что во время последующей эксплуатации самостоятельно восстановленной гарнитуры следует соблюдать особую осторожность. При первом удобном случае, желательно отремонтированное соединение в стационаре

Как правильно натянуть цепь на бензопиле?

Это еще один из вопросов, волнующих пользователей бензиновых пил любого класса мощности. В этом аспекте важна не только сама процедура натяжки, но и ее верная диагностика.

Для этого необходимо взяться за верхнюю часть зуба и устремить ее вверх. При нормальном натяжении третья часть хвоста зубца должна быть в пазу самой направляющей. В случаях, если имеет место большая величина – прямой сигнал о перезатянутой цепи, а если меньшая – о провисающей цепи.

Кроме этого, цепь должна свободно перемещаться по самой направляющей.

Отклонение от нормы свидетельствует о необходимости подтянуть или ослабить, т.е. отрегулировать цепь. При провисании просто распускается натяжитель, который может иметь вид обычной гайки, держащей направляющую шины. С использованием регулировочного винта шина подается вперед, принимая то или иное натяжение. Пильный элемент должен постоянно проворачиваться руками, что достичь требуемой плавности его перемещения. В конце регулировочного акта просто затягиваются фиксаторы и можно начинать использование прибора.

Проделанные действия можно считать правильными, если при вращении цепи есть инерция, ход плавный и четкий.

Натяжка цепи на бензопиле зачастую встречается и безинструментальная, что является привилегий высокотехнологичных модификаций нынешних бензопил, где смена цепи или направляющей не требуют дополнительных инструментов и производятся за минуты.

Как правильно натянуть цепь на бензопиле?


Это еще один из вопросов, волнующих пользователей бензиновых пил любого класса мощности. В этом аспекте важна не только сама процедура натяжки, но и ее верная диагностика. Для этого необходимо взяться за верхнюю часть зуба и устремить ее вверх. При нормальном натяжении третья часть хвоста зубца должна быть в пазу самой направляющей. В случаях, если имеет место большая величина – прямой сигнал о перезатянутой цепи, а если меньшая – о провисающей цепи.

Кроме этого, цепь должна свободно перемещаться по самой направляющей.

Отклонение от нормы свидетельствует о необходимости подтянуть или ослабить, т.е. отрегулировать цепь. При провисании просто распускается натяжитель, который может иметь вид обычной гайки, держащей направляющую шины. С использованием регулировочного винта шина подается вперед, принимая то или иное натяжение. Пильный элемент должен постоянно проворачиваться руками, что достичь требуемой плавности его перемещения. В конце регулировочного акта просто затягиваются фиксаторы и можно начинать использование прибора.

Проделанные действия можно считать правильными, если при вращении цепи есть инерция, ход плавный и четкий.

Натяжка цепи на бензопиле зачастую встречается и безинструментальная, что является привилегий высокотехнологичных модификаций нынешних бензопил, где смена цепи или направляющей не требуют дополнительных инструментов и производятся за минуты.

Как укоротить цепи на бензопилах самостоятельно

Первоначально нужно прибегнуть к удалению заклепки, что позволит разъединить режущее изделие. Для этого существует несколько способов:

Применение наждака, которым выполняется стачивание заклепок

При помощи наждака выполнить данную процедуру можно быстро, но при этом немаловажно контролировать, чтобы не повредить соседние звенья
Болгарка с заточным кругом, при помощи которой также оперативно разъединяются звенья инструмента
Зубило с молотком. Таким способом пользуются в основном в полевых условиях, когда отсутствует возможность воспользоваться электроинструментом

Как только заклепка будет сточена или выбита, можно разъединять звенья. Делается это при помощи бородка. Он располагается между пластинами, после чего молотком производятся рывковые удары по устройству. Разъединение считается выполненным, когда пластинки выпадут с заклепки. Аналогичным образом осуществляется удаление необходимого количества звеньев, чтобы уменьшить длину цепи.

Как укоротить цепь болгаркой

Процесс заклепывания цепи является самым ответственным, так как от качества данных действий зависит безопасность эксплуатации инструмента. Чтобы соединить соседние звенья, понадобится воспользоваться соединителем. Такие устройства продаются в магазинах специализированной техники

При покупке важно учитывать такие параметры, как тип цепи, ее шаг и профиль

Процесс соединения выглядит так:

  1. Соединительное звено надевается на соседние элементы цепи
  2. Располагается на наковальне так, чтобы открытая часть оказалась сверху
  3. На заклепку надевается верхняя пластинка, и осуществляется легкое подбивание по ней молотком
  4. После плотного прилегания пластинок, нужно увеличить силу удара молотком для расплющивания заклепки
  5. Аналогичные действия проводятся и со второй заклепкой

Это важно! Убедиться в качестве произведенных работ поможет визуальное обнаружение утолщения в выступе.

Соединительное звено

После проведения таковых работ можно надевать цепь на укороченную шину, и проводить дальнейшие работы по распиливанию древесины. Аналогичные действия проводятся в случае, если на инструменте рвется цепь. При этом обязательно отрегулируйте натяжение, и проверьте поступление смазочного масла. После проведения таких работ режущее изделие может прослужить какое-то время, пока не будет приобретено новое изделие. После укорочения цепи рекомендуется проверить глубину паза шины, и при необходимости развернуть ее или заменить в зависимости от состояния.

Как видно, процесс укорочения не представляет ничего сложного. Даже если работы выполняются в лесу, необходимо отнестись к процедуре ответственно, и произвести ее максимально качественно.

Публикации по теме

Как пилить бензопилами деревья пошаговая инструкция

Какие бывают триммеры и что лучше выбрать плюсы и минусы

Насадки на бензопилы или как расширить возможности агрегата

Особенности правильного выбора бензопил

Как установить пильную цепь и шину

Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.

Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.

Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.

Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.

В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз

Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать. Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.

Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.

Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.

Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.

Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.

Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!

Почему цепочка летит, выясните причины

Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.

Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.

Как работает система смазки цепи бензопилы?

Система автоматического внесения масла на пильную гарнитуру работает по довольно простому принципу. Смазка цепи бензопилы непрерывно выполняется под воздействием встроенного масляного насоса, скорость работы которого зависит от скорости вращения коленчатого вала двигателя. Как только оператор нажимает на курок газа, повышая, тем самым, обороты ДВС пилы, шестерня, расположенная на главном валу мотора, увеличивает скорость вращения вала насоса.

Для стабильного взаимодействия шестерни и вала штатного насоса в комплектации бензопилы предусмотрена червячная передача. Во время увеличения скорости вращения вала насоса, помпа создает давление, необходимое для перекачивания масла по направлению к шине. Конец масляной магистрали находиться в той части, где расположена продольная штатная проточка. В этом же месте шина соединяется с заводским картером бензиновой пилы. Во время установки шины на используемый в быту садовый инструмент деталь соединяется с масляным каналом, по которому смазка беспрепятственно поступает к пильной гарнитуре.

Как укоротить цепь бензопилы своими руками?

Многие новички не всегда знают, что делать если растянулась цепь на бензопиле. Решить проблему поможет укорачивание гарнитуры на одно или несколько звеньев.

Чтобы расклепать цепь потребуются следующие инструменты:

  • тиски;
  • молоток;
  • наковальня;
  • наждачная бумага;
  • болгарка и алмазная шлифовальная насадка в форме круга;
  • тонкий бюродок.

Переклепать цепь также можно приспособлением, получившим название пробойник.

Существует несколько видов таких станков:

  • пробойник для цепных заклепок – этот инструмент используется исключительно для снятия лишних заклепок. Для этого пробойник оборудован наковальней с пазами для монтажа. Чтобы снять заклепки, в комплектации пробойника предусмотрено несколько пар сменных наконечников;
  • заклепочно-обкатный станок – после снятия лишнего звена, потребуется установить новое и заново заклепать гарнитуру. В этих целях используется заклепочно-обкатный станок. Этот заклепочник для цепей оборудован электрическим мотором, который выделяется высоким крутящим моментом. При работе со станком глубина пропила может составлять от 1,1 до 2 мм. В комплекте поставки заклепочника поставляются разные твердосплавные наковальни и вставки, которые при работе оборудования вращаются на разных скоростях.

Если у владельца пилы нет возможности приобрести станки, то можно укоротить цепь на бензопиле при помощи подручных инструментов.

Ремонт выглядит следующим образом:

  1. Сначала растянувшееся звено потребуется аккуратно сточить наждачной бумагой. При этом нужно стараться не повредить соседние звенья;
  2. Далее поврежденное звено потребуется сточить болгаркой
  3. После этого остатки элемента нужно вывернуть. При этом направляющие цепи нужно зажать тисками. Это даст возможность аккуратно срубить заклепки, которые располагаются на штатном соединительном звене.

Перед тем, как заклепать цепь бензопилы, нужно купить ремонтное звено. При его выборе потребуется учесть вид гарнитуры, шаг и ее профиль. Чтобы правильно заклепать элемент, его потребуется расположить на наковальне. При этом открытая его часть должна быть направлена вверх. Затем на заклепки нужно надеть верхнюю пластину, и не сильно простучать ее молотком. Далее можно начать расплющивание заводских заклепок.

В домашних условиях это выполняется в таком порядке:

  1. Цепь нужно положить на наковальню, а бородок наставить на заклепку гарнитуры;
  2. После этого потребуется резко ударить по деталям молотком. То же самое нужно сделать со второй заклепкой;
  3. В конце потребуется убедиться, что звено гарнитуры свободно передвигается при вращении цепи.

Если укорачивание цепи своими руками было выполнено неправильно, в результате чего ремонтное звено не передвигается, то использовать такую гарнитуру для распиливания нельзя. При работе она может разорваться и нанести серьезную травму оператору.

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

  • Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°. Задний угол верхнего лезвия — от 50 до 60°. Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

  • Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм. Низкая скорость заточки. При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно. Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Наименование модели станкаСтоимость, руб.
Авангард МЗЦ-100/4501700
Einhell BG-CS 85 E1990
Бригадир Professional GM4P2270
Тайга МЗ-6004320

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

  • Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц). Оптимальная мощность — от 250 до 600 Вт. Скорость вращения – 3000—6000 об/мин. Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

Как выбрать цепь для бензопилы

Покупка цепной части на бензоинструмент – дело не менее ответственное, чем приобретение самой пилы. Зная ее назначение и разбираясь в главных ее технических критериях, выбор цепи упростится в разы и принесет лишь пользу. Он должен основываться на:

взаимном соответствии мощностных и технических особенностей определенной пилы и ее гарнитуры;
понимании того, будет ли возможным ее обслуживание, его частоты и объеме требуемых навыков;
абсолютном знании всех нюансов комплектации конкретной маркировки пилы

Здесь же важно понимать, можно ли будет доукомплектовать рабочий инструмент неоригинальной гарнитурой или нет;
передерживания позиции того, что 3/8 дюйма – наиболее оптимальный шаг для цепи; подборе угла заточки, который может быть 10 или 30 0;

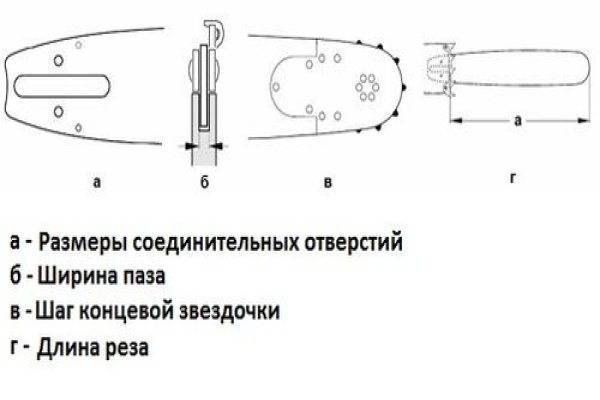

учете размерности направляющей шины и самого режущего полотна, которые должны совпасть, чтобы цепь не провисала и не была слишком затянутой.. А том, как подгон их длины можно сделать в домашних условиях, мы расскажем далее

А том, как подгон их длины можно сделать в домашних условиях, мы расскажем далее.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

  1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
  2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
  3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
  4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
  5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры. Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Использование специального оборудования

Опытные мастера рекомендуют использовать профильное оборудование для укорачивания. Это позволяет качественно провести работу, избежать поломки при последующей эксплуатации инструмента.

Пробойник для заклепок


Рисунок 1 – Пробойники для заклепок для бензопилы Это механическое приспособление, схожее с обычным прессом. В комплектацию входит наковальня, пазы для закрепления пильной гарнитуры с разным шагом зубьев. Для удобства имеются сменные наконечники для выдавливания заклепок. Инструмент предназначен только для разъединения звеньев.

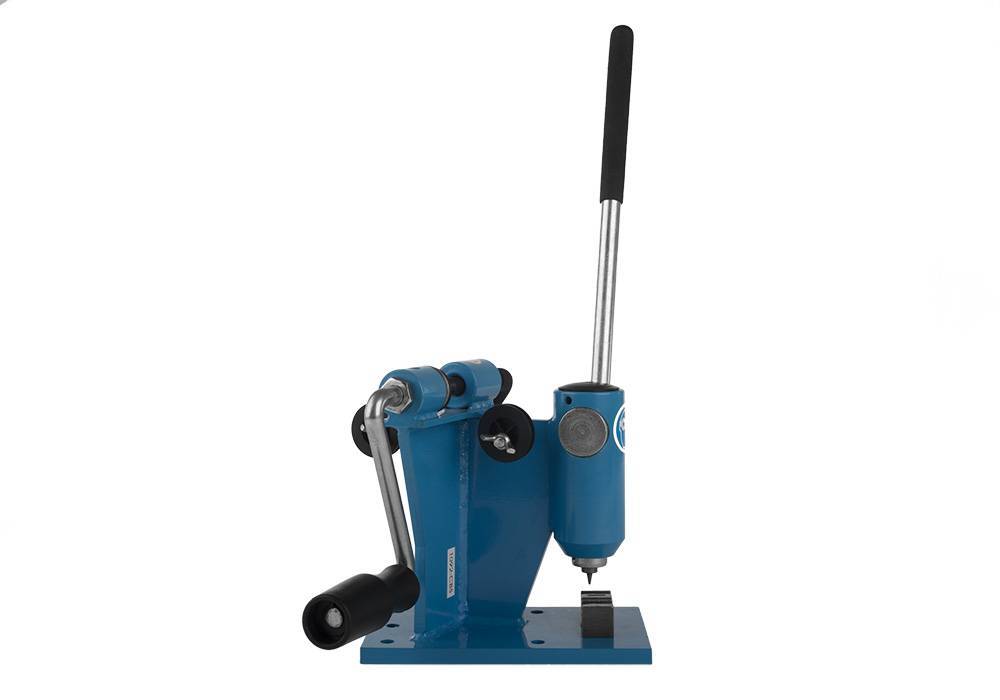

Заклепочно-обкатный станок


Рисунок 2 – Заклепочно-обкатный станок Используется вместе с пробойником для заклепки и прокатки пильной цепи с различным шагом. Глубина пропила гарнитуры может варьироваться от 1,1 до 2 мм. В комплектацию входят вращающиеся вставки, наковальни с маркировкой A или B (разница в шаге звеньев).

Механизм работы – пильную цепь с новым звеном и свежими заклепками крепят в направляющие. После этого участок прижимают валиком к встроенной наковальне, запускают двигатель. Во время вращения он прижимает и раздавливает заклепку. Во время процесса требуется медленно закручивать регулировочный винт. Достоинство заклепочно-обкатного станка – по качеству и прочности клепки не отличаются от заводских, выдерживают большую нагрузку.

Если возникла необходимость укорачивания

Часто в условиях работы в лесу или на удаленной стройплощадке у вас будет отсутствовать возможность найти замену растянутой цепи

Приняв во внимание все советы, и убедившись в необходимости именно укорачивания цепи, важно знать последовательность действий и возможные способы замены

Их не так много и зависят от того, сколько звеньев нужно убрать, и в каких условиях будет производиться ремонт.

Это важно знать: цепь бензопилы состоит из резцов и связующих звеньев, которые соединяются клёпками в заводских условиях. Соединять укороченную цепь следует так же, но при помощи самодельных заклепок

Каждое звено (резец и связующие их звенья), имеют по две таких заклепки. При повреждении близстоящих «родных» связующих звеньев, можно воспользоваться элементами от любой другой схожей цепи любого, даже автомобильного, оборудования. Нужно лишь подогнать напильником профиль, в особенности снизу, где он имеет небольшой желоб.

Схема цепи бензопилы

Проще всего взять длинную цепь, в которой без проблем можно удалить несколько сегментов. Так, по крайней мере, появляется возможность использования родных звеньев. Удаляются они с помощью ножовки по металлу, но лучше воспользоваться наждаком.

Первоначально необходимо сточить ненужные клепки, а затем срезать лишний участок. Для этого необходимо поддеть ножом и выбить при помощи самодельной выколотки клепки из ненужных звеньев.

Соединяя новую цепь, приходится производить самодельное клепание звеньев. Сами заклепки можно купить в магазине, но при отсутствии таковых воспользуйтесь стальной проволокой, а лучше коротким болтом с плоской шляпкой. Клепку производят на жестком основании (верстак из металла или тиски). Поочередно продевая сквозь элементы будущих заклепок, молотком развальцуйте их с обратной стороны.

Возможно, Вас также заинтересует статья заточка цепи бензопилы своими руками. О видах и характеристиках современных бензопил можно прочитать здесь.

А в этой статье Вы можете узнать, как отремонтировать бензопилу «Штиль 180».
