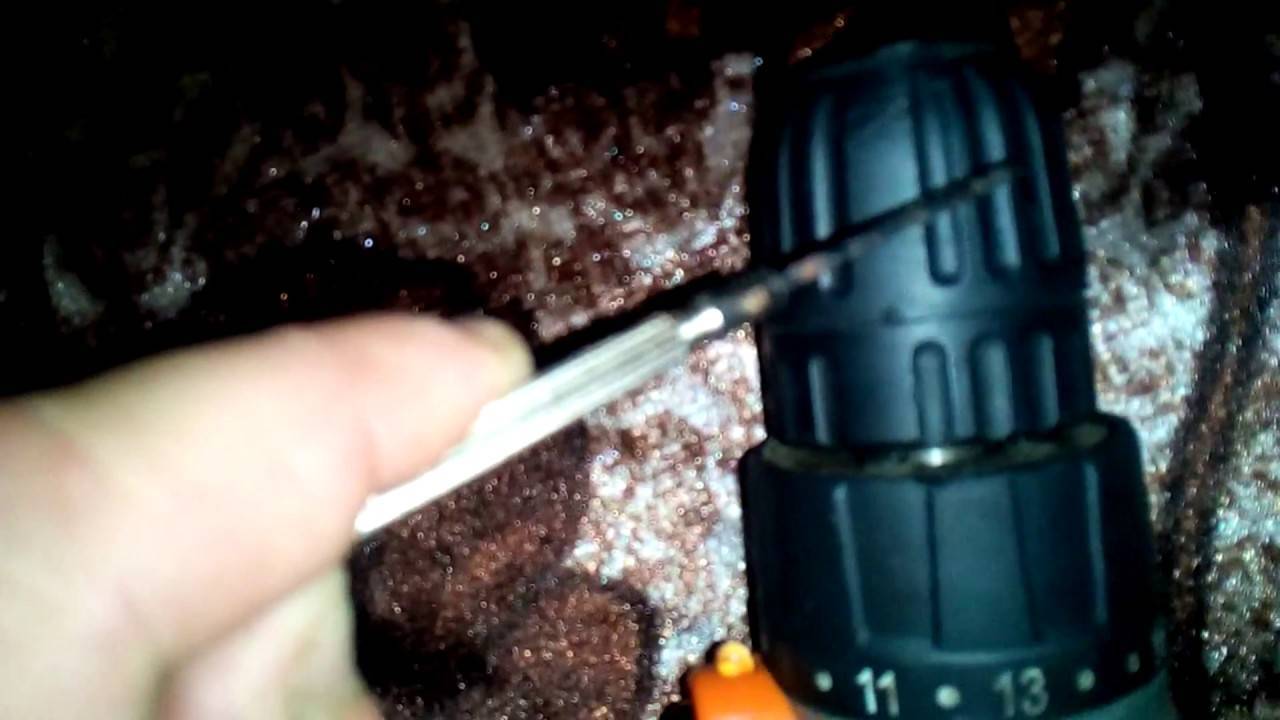

Заклинило патрон шуруповерта в зажатом состоянии

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Заклинил зажим патрона шуруповерта Bosch GSR 12 V

Форум / Инструмент и оборудование / Заклинил зажим патрона шуруповерта Bosch GSR 12 V

Задайте интересующий Вас вопрос на нашем форуме без регистрациии Вы быстро получите ответ и консультацию у наших специалистов и посетителей форума! Почему мы в этом так уверены? Потому что мы платим им за это!

Как заменить патрон шуруповерта

Заменить его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас не получится это сделать. Способов, которыми его можно снять, два, мы и рассмотрим их в нашей статье дальше

Для того чтобы его поменять, следует обратить внимание на те действия, которые мы описали в статье выше. Демонтаж выполняется следующими инструментами:

Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его короткую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после чего снимаем его поворотами ключа.

Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.

Устройство и назначение

Шуруповерт применяют при разных строительных и ремонтных работах, но основная его функция – быстрое вкручивание и закручивание крепежа: саморезов, шурупов, болтов, винтов.

Он помогает справиться с большим объемом задач за ощутимо меньшее время, чем при использовании отвертки.

Бюджетные шуруповерты малой и средней мощности используют при сборке, установке и демонтаже мебели, техники, возведении каркасных конструкций (перегородок, стен, подвесных потолков) и других объектов. Мощный инструмент с ударным механизмом справляется со сверлением отверстий.

Помимо стандартных операций, перечисленных в инструкции к шуруповерту, его можно использовать и для других задач. С помощью насадки-миксера им замешивают негустые растворы. Через специальный адаптер подключают устройство к ледобуру, чтобы быстро проделывать лунки.

Корпус большинства шуруповертов изготавливают из пластика – благодаря этому общий вес инструмента уменьшается. Внутри корпуса размещаются:

1. двигатель. В зависимости от типа устройства он может быть электрическим или пневматический. Первые работают от сети или аккумулятора, вторые – от резервуара со сжатым воздухом или компрессора.
2. Редуктор. Шестереночный механизм, который передает вращательное движения от двигателя к шпинделю.
3. Муфта-регулятор. Соединена с редуктором, с ее помощью производится регулировка глубины завинчивания и вращающего момента.
4. Пусковой конденсатор. Он запускает двигатель.
5. Зажимной патрон. В него вставляют биты, сверла, торцевые головки. Наиболее распространены быстрозажимные трех- или четырехкулачковые.
6. Источник питания (аккумулятор) и/или сетевой шнур.

На корпусе размещается панель управления с кнопкой включения, переключателем скоростей. Для работы в режиме отвинчивания используют реверс. Дополнительно шуруповерт может иметь подсветку, предохранитель.

Определение способа крепления

Отметим, что закрепление осуществляется тремя методами:

• конусом Морзе;
• при помощи болта фиксации;
• резьбы.

Читать также: Классификация сталей по способу раскисления

Конус Морзе получил свое название по фамилии своего создателя, придумавшего его в XIX веке. Соединение осуществляется посредством сцепления частей конуса с дыркой и вала из-за идентичной конусовидности. Подобное крепление применяется в самых разных случаях из-за своей надежности и простоты.

В случае с резьбой она обычно нарезается на патроне и валу. А совмещение осуществляется благодаря накручиванию его на вал.

Последний вариант – «улучшенное» резьбовое крепление. Чтобы соединение было максимально надежным, его следует зафиксировать при помощи бота. Обычно винт берется под крестообразную отвертку с нарезкой слева. Винт становится доступен только при полном раскрытии кулачков.

Если говорить об определении метода крепления, то обычно это происходит при визуальном осмотре. Например, маркировка у конуса Морзе обычно такая – 1-6 В22. В данном случае первыми цифрами будет диаметр насадочного хвоста, что применяется, а вторая цифра – величина самого конуса.

В случае с резьбовым соединением доступно еще цифро-буквенное обозначение. Например, это будет выглядеть, как 1,0 – 11 М12×1,25. Первая половина говорит о диаметре хвостовика насадки, что используется, а вторая свидетельствует о метрическом размере резьбы. Если шуруповерт произведен за рубежом, то величина будет указываться в дюймах.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Причины и виды неисправности

Некорректная работа механизма крепления, когда шуруповерт плохо зажимает биту, может иметь причиной износ одного или нескольких его элементов. На внешней стороне кулачков имеются зубья, которые входят в сцепление с поворотной шестерней и при закручивании двигаются вверх по конической направляющей, зажимая хвостовик сверла. При стачивании зубьев на кулачках или на шестерне прижимающее усилие становится недостаточным для надежного удержания биты.

Есть вариант, когда кулачки хоть и не сходятся полностью, но до определенного диаметра могут обеспечить необходимую величину прижима. Тогда возможно временное решение. На хвостовик биты наматывают проволоку (лучший материал — медь), увеличивая диаметр и таким образом крепко затягивают импровизированную конструкцию. Это крайние меры, которые позволяют реализовать возможности инструмента лишь в случае крайней необходимости.

Как отремонтировать зажимной цилиндр

Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.

При люфте

Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:

1. Раскрутить крепежи на верхней крышке инструмента, снять ее.
2. Отсоединить двигатель от редуктора, внимательно проверить все крепления.
3. Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.

Редуктор в разобранном виде

1. Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
2. Редуктор прикрепляется на место, к двигателю.
3. Верхняя крышка шуруповерта закручивается назад.

При биении цилиндра

Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:

• нарушения геометрии вала;
• износа шестерней, штифтов;
• выхода из строя подшипника вала.

После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.

При заклинивании

Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:

1. Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
2. Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
3. Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.

Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.

При прокручивании

Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:

1. Извлечь муфту.
2. На месте сточенных зубчиков нужно просверлить маленькие отверстия.

Слева – муфта и ее зубцы

1. В дырочки вставить винты. Их выступающие части удаляются кусачками.
2. Вернуть муфту на место и проверить, как теперь ходит цилиндр.

При неполном выходе кулачков

Обнаружить неисправности в работе кулачков можно только после разбора патрона. Как правило, или на них стираются зубцы, или стачивается резьба на зажимной гайке. При сточенной резьбе кулачки в момент зажима проскальзывают и выходят не полностью. В результате нарушается центрирование патрона, появляется люфт. Выход – замена гайки или кулачков. Но не во всех цилиндрах это осуществимо. Тогда остается только покупать новую головку.

Как разомкнуть заклинивший патрон шуруповерта

При возникновении описанной проблемы возникает закономерный вопрос о том, как вытащить сверло из шуруповерта, когда заклинило элемент.

На первом этапе профессионалы рекомендуют налить во внутрь патрона (задевая поверхность кулачков) универсальную смазку вида WD-40. Вместо нее можно также использовать керосин или машинное масло. Подобные растворы рекомендуется применять в любом случае заклинивания.

Заклинивание часто происходит из-за неправильного использования

Спустя 10-15 минут патрон и кулачки требуется аккуратно обстучать через прокладку обычным или резиновым молоточком. Как правило, хватка ослабляется и сверло высвобождается.

Если подобное не произошло, то допускается слегка подогреть патрон при помощи фена и попробовать извлечь биту еще раз. Метод подойдет для владельцев шуруповертов со стандартным и быстрозажимным крепежом.

Извлечь заклинившую биту также можно при помощи двух разводных ключей. После того, как внутрь добавлена смазка, производят довольно простые действия:

Первым ключом сжимают основание патрона,
Вторым — осторожно вращают верхнюю часть.

Между деталями рекомендуется разместить мягкие прокладки, чтобы не повредить их, пока они будут откручиваться.

Внимание! В некоторых случаях справиться с заклиниванием довольно просто — необходимо, чтобы патрон хорошо остыл после работы. В результате кулачки разожмутся и бита легко выйдет

Существует еще один метод, благодаря которому можно справиться с подобной проблемой. Необходимо на один час полностью опустить инструмент в емкость с машинным маслом (подойдет даже растительное) или бензином. Спустя данный период времени убрать изделие и использовать описанные способы, чтобы доставать биту из зажима.

Если не получается провести процедуру самостоятельно, то лучше обратиться к специалистам, чтобы не испортить инструмент.

Существует несколько методов для извлечения сверла из патрона

Снятие с известных моделей

В продаже имеется очень много различных моделей шуруповёртов, которые выпускаются из-под крыла многочисленных компаний. О многих из них покупатели даже не слышали. Но имеются модели, которые всегда на слуху. Чтобы наверняка понять, каким образом можно произвести демонтаж патрона, следует изучить примеры снятия этой детали на самых известных марках шуруповёрта.

Набрав в интернете соответствующий запрос, можно увидеть результат, где обязательно будет написана фраза: как снять патрон с шуруповёрта Макита. И это вполне объяснимо, ведь марка очень известная, а потому её и стоит рассмотреть.

Шуруповёрт Makita

В большинстве случаев фирма Makita изготавливает такие шуруповёрты, которые оснащаются резьбовым креплением. Он также имеет вспомогательную фиксацию в виде винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала потребуется по часовой стрелке открутить фиксирующий винт. После этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для того, чтобы не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

Этот способ должен обязательно помочь. Дело в том, что шуруповёрты Makita изготавливаются по одной технологии, а потому инструкция по разборке универсальна.

Машинки Bosch

Тем людям, кто задаётся вопросом о том, как снять патрон с шуруповёрта Bosch, следует обязательно узнать, что на такую машинку устанавливается фиксирующий винт. Именно поэтому все действия с изделием этой фирмы нужно производить в определённой последовательности:

Ключ надо поставить в кулачки машинки Бош, а после затянуть до того момента, как будут слышны несколько щелчков. Инструмент следует положить на край стола. Необходимо нажать на кнопку стопора, а после снять фиксатор, который находится на валу. Патрон нужно будет откручивать против часовой стрелки.

Стоит отметить, что при разборке оборудования необходимо быть очень внимательным и соблюдать определённую последовательность. Сборка осуществляется в обратном порядке

Важно не забыть установить все детали обратно

Теоретические знания о разборке механизма на двух аппаратах должны дать достаточные навыки для того, чтобы своими руками произвести ремонт и других видов шуруповёртов, к примеру, Хитачи Метабо (Metabo), Зубр. Вопрос о том, как снять патрон с шуруповёрта Интерскол, тоже должен отпасть, равно как не должно возникнуть проблем и с другими производителями.

Originally posted 2018-03-28 15:12:02.

Как разобрать патрон шуруповерта

Иногда требуется разборка патрона.

Чтобы проделать эту операцию, нужно в основании снять заглушку.

Пластиковую деталь достаточно поддеть ножом.

Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.

Процесс следующий:

• берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
• бьют молотком по болту.

После этого остается самая интересная часть – разборка непосредственно цилиндра.

Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.

Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.

В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.

Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.

Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:

• в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
• на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
• убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
• включают перфоратор в ударном режиме.

Благодаря вибрации разбираем патрон за считанные секунды.

В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.

После чистки элементы легко собираются обратно.

Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки

Некоторые сложные конструкции требуют распиливания муфты.

После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».

Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.

Как выбрать новый патрон

Шуруповерт, как уже отмечалось – это самый широко применяемый электрический инструмент. его применяют при проведении и капитального, и косметического ремонта. Его широко применяют в домашних работах, и на производстве. Дома его применяют для бурения стен и установки крепежа под навесные конструкции, например, книжные полки или кухонные принадлежности. Его можно использовать для установки крепежных изделий, собирая новую мебель. Интенсивная эксплуатация, рано или поздно, приводит к тому, что он выходит из строя.

Дрель-шуруповерт со сменными патронами

По большей части, чаще всего ломается патрон. Это может из-за износа губок или посадочного места. В таком случае, патрон начинает бить, в этом случае нарушается точность выполняемых работ и возникают прочие неприятности. То есть его необходимо снять и отправить в ремонт или заменить на новый.

Этот электрический инструмент можно использовать не только для установки крепежа, с его помощью можно сверлить отверстия, с применением насадок шлифовать поверхности. То есть, шуруповерт может выполнять множество функций. Но существует одна тонкость. Его нельзя долго эксплуатировать, то есть он может работать в режиме 15/45. 15 минут работы, 45 минут отдыха. В противном случае может произойти перегрев редуктора и после остановки шпинделя пластиковые детали могут прикипеть друг к другу. Это приведет к сложностям в эксплуатации и разборке шуруповерта для его ремонта и обслуживания.

В строительных магазинах шуруповерты реализуют уже с предустановленным патроном, но не помешает в хозяйстве иметь и патрон другого типа. Обычно на заводе-изготовителе устанавливают быстрозажимную оснастку, но использовать его для сверлильных или буровых работ нецелесообразно.

Поэтому, желательно иметь в запасе кулачковое приспособление. Он более устойчив к вибрационным нагрузкам. Ко всему прочему он более надежно фиксирует рабочий орган (сверло, биту и другие насадки) и надежно его удерживает.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Некоторых интересует, как снять патрон с шуруповерта. Это требуется для выполнения профилактических и ремонтных работ. Выполняя необходимую работу своими руками, можно сэкономить. Существует несколько видов патронов, каждый из которых обладает своими особенностями.

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

• конус Морзе;
• резьбовое соединение;
• фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.

Устройство и основные виды патронов

Патроном или головкой называют металлический цилиндр, который крепится к валу шуруповерта. Его задача – надежно фиксировать рабочие биты под крепежи. Патрон закрепляется на вале с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

• быстрозажимные;
• самозажимные;
• зубчато-венцовые, они же кулачковые.

Разница между первыми двумя типами лишь в способе зажатия биты. В быстрозажимном патроне хвостовик закручивается и зажимается вручную. В современных дрелях и шуруповертах применяют зажимы для фиксирования хвостовиков диаметром 0,8-25 мм.

Быстрозажимной

Устройство типа БЗП состоит из таких деталей:

• гайка с зубцами;
• зажимающий подшипник;
• шайба;
• втулка;
• губки;
• рукав.

Головки БЗП делятся на одномуфтовые и двухмуфтовые. Первый вид используется в шуруповертах с блокиратором. Благодаря нему зажимное устройство можно прокручивать одной рукой, так как вторая часть корпуса фиксируется неподвижно. С двухмуфтовыми цилиндрами задействуются обе руки.

В самозажимной гильзе бита со сверлом автоматически зажимается во время прокручивания. Риск проворачивания сверла при работе с таким шуруповертом практически нулевой. При ослаблении и зажиме кулачков устройство издает щелкающий звук.

Самозажимной

Кулачковый патрон закрутить вручную не получится – нужен Г-образный ключ. Он вставляется в паз перпендикулярно. Тип ЗВП, тоесть зубчато-венцовый патрон, считается менее удобным в установке, но дает более надежный зажим биты. Это – разновидность зажимных цилиндров кулачкового типа. Такая головка состоит из трех основных элементов – цилиндрического корпуса, вращающегося внешнего кольца и внутреннего кулачкового механизма. Выполненный из прочной стали механизм представляет собой 3 кулачка, которые при вращении кольца смыкаются воедино.

Кулачковый

Как разобрать?

Перед тем как купить новую деталь, можно попробовать отремонтировать старую. Основой патрона шуруповерта является внутренний вал конической формы. На нем есть направляющие для кулачков. Их внешняя поверхность напоминает такую резьбовую нарезку, которая сходится с резьбой в обойме цилиндрического типа. При вращении конструкции кулачки идут по направляющим, а их зажимная сторона может расходиться или сходиться. Это будет зависеть от направления вращения. От перемещения по оси обойму защищает специальный винт стопорного типа. Как вариант, его может защищать специальная гайка. Чтобы разобрать патрон, следует осуществить демонтаж винта или гайки.

Если обойму заклинило, то ситуация будет сложнее, так как ее нельзя будет заменить, даже если стопорного элемента уже нет. Чтобы устранить проблему в данной ситуации лучше будет патрон на время поместить в растворитель, после чего зажать в тиски и попробовать снять еще раз. Если это не поможет, то лучше его просто поменять.

Иногда разборка просто невозможна. При самом сложном случае можно решить и этот вопрос, просто распилив обойму. А после решения проблемы ее части можно соединить при помощи хомута или какого-то другого фиксатора. Но такой способ может стать лишь временным решением проблемы.
