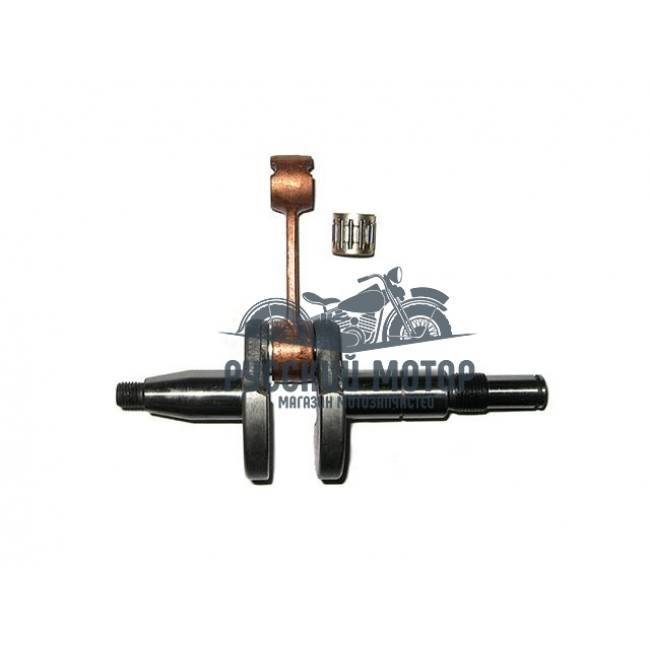

Замена коленвала бензопила Stihl 180

Проверка системы зажигания

При различных поломках оборудования всегда необходимо обращать внимание на свечу зажигания. Для этого аккуратно соединяют провода, а потом выворачивают элемент при помощи соответствующего ключа

Затем нужно оценить состояние свечи.

Если она сухая, то это свидетельствует о непопадании топлива в цилиндр. Соответственно, проблема не связана со свечой.
В случае когда такой элемент забрызган топливом, стоит убедиться в правильности запуска карбюратора. Это же касается и регулировки. Саму свечу аккуратно протирают, а затем перекрывают подачу бензина и запускают стартер. Это поможет избавиться от излишков топлива и заодно провентилировать камеру сгорания. После этого свечу вкручивают на место и опять запускают механизм.
Если на данном элементе виден черный нагар, то, скорее всего, в процессе использования бензопилы Штиль применялось некачественное масло. Также причиной может быть неправильное соотношение топлива и масла или некорректная регулировка карбюратора. В данной ситуации свечу аккуратно промывают, затем устраняют острым ножом или иглой нагар и протирают электроды

В процессе проверки свечи важно убедиться в том, что расстояние между электродами составляет не более 0,5–0,65 мм.

Как уже упоминалось ранее, при осмотре на свече можно заметить черный нагар. В таком случае опытные мастера рекомендуют проверить, возникает ли искра. Для этой цели на свече фиксируют кабель зажигания, после чего гайку и цилиндр соединяют посредством плоскогубцев. Затем останется завести стартер бензопилы. Если искра не возникает, придется выполнить замену свечи. В ситуации когда использование нового элемента оказывается также безрезультатным, необходимо проверить высоковольтные провода и соединение со свечой.

В каких случаях требуется замена?

Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.

Другие случаи, когда требуется снятие всей корзины:

сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
при полной разборке двигателя.

Когда нужна замена поршня

Обстоятельств, по которым поршень нужно поменять, как вобщем, и на сто процентов поршневую, вам понравятся много, однако нашему клиенту остается их делят на естественные и показавшиеся по завершении неверной эксплуатации. Естественные, это износ образовавшийся по причине длительной эксплуатации бензопилы Штиль 180. Искусственных еще не просто, к примеру:

перегрев мотора и возникновение термических задиров;

Проводить диагностику ЦПГ нужно тогда если Штиль мс 180 резко растерял мощность по другому не заводится, при всем этом стартер инструмента не проворачивается. Если проход если стартер проворачивается, увы пила не запускается, при всем этом есть искра и горючее в цилиндр поступает исправно, нужно измерить компрессию в движке.

При возникновении подозрения на задачи с ЦПГ, лучше обратиться в авторизованный производителем сервисный центр, т. к. исключительно в нем бывают вариации без полного разбора точно диагностировать неисправность и если необходимо провести высококачественный ремонт.

9.5 – 11 Атм. считается обычным показателем, когда бензопила Штиль исправно запускается и выдает наивысшую мощность, если компрессия ниже, бывают возможность того, что на цилиндропоршневой группе имеются забияки, или её износ довольно велик. При любых обстоятельствах при пониженной компрессии, для предстоящей диагностики, нужно вполне разбирать пилу.

Найти наличие задиров на поршне, также облом поршневого кольца, можно если снять глушитель и провести зрительный осмотр видимой части поршневой, при всем этом кольца на упругость есть вариант проверить, надавив у них маленький отверткой. На рабочих кольцах будет наблюдаться маленькое хождение, дефектное или зажатое поршневое кольцо ходить не будет.

Устройство бензопилы Штиль 180

Конструкции Stihl 180 свойственна простота, а также высокое качество деталей и сборки. В комплектацию модели входит 2-тактный бензиновый двигатель, объемом 31,8 см3. Внутренние стенки цилиндра и поршневая группа ДВС покрыты защитным веществом из сплава хрома. Это продлевает сроки эксплуатации двигателя и делает его устойчивым к коррозии. Переработанные выхлопные газы из мотора попадают в глушитель, отведенный в сторону от оператора. Среди преимуществ мотора выделяется высокая надежность, хороший запас крутящего момента, долговечность. ДВС не нуждается в специальном уходе. Все, что требуется от владельца – это использовать качественное горючее и масло.

За охлаждение мотора отвечает система принудительной подачи воздуха. Фирменная система смазки Ematic равномерно распределяет масло по деталям двигателя. Это позволяет продлить их сроки эксплуатации, одновременно сэкономив моторное масло. Для гашения вибрации бензопила Stihl 180 оборудована несколькими демпферами, которые принимают колебания мотора на себя.

Для приготовления топливной смеси в устройстве пилы предусмотрен карбюратор. Особая конструкция этого узла позволяет сократить затраты горючего без потерь в КПД бензопилы.

Запуск инструмента выполняется при помощи ручного стартера. За воспламенение топлива в цилиндре бензопилы отвечает свеча и система зажигания. Крутящий момент ведущая звездочка получает от мотора через долговечную систему сцепления.

Рабочие органы модели представлены пильной шиной и цепью. Для регулировки положения цепи на шине пила оборудована боковой звездочкой. Она дает возможность настроить уровень натяжения цепи без дополнительных инструментов. В передней части инструмента можно установить зубчатый упор. При необходимости вместо шины для работы с пилой можно использовать различные насадки в виде дрели или болгарки.

В комплектацию инструмента входят щитки, защищающие правую и левую руку вальщика. Для защиты цепи от разрыва инструмент оснащен эффективным инерционным тормозом. Он мгновенно срабатывает при попадании цепи на гвоздь или другой твердый предмет,

Все запчасти и рабочие механизмы пилы Stihl 180 помещены под прочный пластиковый корпус. Он предоставляет свободный доступ к свече, резервуарам для бензина и масла, а также ко всем винтам и пружинам. Это упрощает обслуживание и ремонт инструмента своими руками.

Органы управления модели представлены кнопкой включения и выключения зажигания, рычагом переключения положения заслонки дросселя, рычагом газа. В боковой части инструмента находиться рукоятка и трос стартера.

Схема бензопилы Stihl 180 максимально проста и эффективна. Благодаря эргономике, легкости и небольшим габаритам, инструмент может использоваться не только опытными вальщиками, но и начинающими садовниками. При работе немецкая бензопила Stihl MS 180 будет показывать высокую эффективность, независимо от погодных условий, а также поставленных задач.

Устройство

Бензопила stihl ms 180, имеет достаточно ординарную конструкцию, созданную для обслуживания юзерами без определенного опыта. Карбюратор пилы сконструирован таким макаром, чтоб отсутствовала возможность его регулировки на большинство оборотов двигателя. Единственный имеющийся регулировочный винт, отвечает за стабильную работу на холостом ходу.

Бензопила stihl ms 180 состоит из следующих конструктивных элементов:

двигатель;
стартер;
маховик, он же вентилятор охлаждения;
модуль зажигания;
сцепление;
механизм тормоза пильной цепи;
карбюратор;
воздушный фильтр со сменным фильтрующим элементом;
баки масляный и топливный;
глушитель;
боковая крышка с механизмом регулировки натяжения цепи;
рукоятка управления и ручка пилы.

Рассмотрим устройство бензопилы, и как происходит работа основных элементов подробнее.

Для запуска двигателя, необходимо потянуть за шнур стартера.

Стартер передает усилие через маховик на коленчатый вал и приводит в движение поршень. В этот момент, под действием воздушного импульса из картера двигателя, предающегося по специальным каналам к карбюратору, топливный насос начинает подачу бензина с маслом в карбюратор, где образуется топливно-воздушная смесь и поставляется под поршень.

После того как прошел успешный запуск, пила циклично повторяет все рабочие процессы и стабильно работает.

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

цепь бензопилы абсолютно сухая и не блестит;
масло из масляного бака не уходит;
цепь быстро растягивается и это происходит постоянно;
шину пилы уводит при пилении, в сторону;
шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

Читать также Как правильно кастрировать поросят видео

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.

Причина появления подтеков масла на днище бензопилы

У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.

Устройство быстрого натяжения цепи

Чтобы установить цепь, надо воспользоваться установочным колесиком. При этом нет необходимости в использовании других инструментов.

Подготавливаем поверхность для работы. Она должна быть удобной и ровной. Чтобы не испортить поверхность и сам инструмент, застилаем ее чем-то мягким, например ковриком . теперь выкладываем на поверхность отдельно шину, цепь и двигательный блок.
Следующий шаг – необходимо открыть барашковую гайку, после чего, снять крышку звездочки цепи.
Повернуть закрепленную на шине натяжную звездочку вправо до упора.
Постепенно накладываем цепь поверх шины, начиная с вершины шины

Важно следить за правильностью направления цепи. Не забываем о защитных перчатках.
Теперь цепь необходимо перевернуть так, чтобы шина была поверх цепи.
Повторно проверяем точность местоположения и направленность движения цепи

Резец, расположенный на верхушке шины должен быть обращен вперед.
Цепь в сборке с шиной надеваем на звездочку. В процессе направляющая шина надвигается на болт с буртиком.
Теперь надеваем обратно крышку цепной звездочки на двигательный блок, при этом важно проследить, чтобы все штырьки зашли в соответствующие отверстия. Поворачиваем барашковую гайку до соприкосновения звездочки цепи с корпусом двигателя. Крышку звездочки не нужно затягивать полностью.
Далее по направлению вершины шины поворачиваем зажимной винт. Ведущие цепные звенья должны заходить в канавку шины.
Закручиваем барашковую гайку так, чтобы крышка цепной звездочки плотно сидела на двигательном блоке. Закрываем барашковую гайку до ее фиксации.
Проверяем визуально, чтобы цепь не провисала.
Далее проверяем, не перетянута ли у нас цепь. Для этого отпускаем цепной тормоз, оттягиваем рукой цепь по линии движения (при этом не забываем о защитных перчатках).
После этого пила готова к работе и остается только последний шаг – активизация цепного тормоза.

Читать также Как использовать сок алоэ в домашних условиях

Таким образом, монтаж пильной цепи и шин с устройством быстрого натяжения цепи имеет свои явные преимущества, а именно то, что натянуть цепь не составляет труда и не требует дополнительного инструмента.

Видео: Задиры На Поршне Бензопилы

Если голубая искра прыгает с расстояния 2-3 мм, то все нормально. Если искра появляется только на расстоянии 0,5. 1 мм, скорее всего, система зажигания неисправна. Если искры нет, проверьте кабель высокого напряжения с помощью зонда. Возможно, что произошел обрыв провода.

Если все предпринятые шаги не увенчались успехом, попробуйте заменить свечу зажигания на известную рабочую и снова запустить бензопилу.

Также отсутствие искры может быть результатом нарушения зазора между модулем зажигания и магнитной цепью маховика. Зазор должен быть 0,2 мм. Требуемый зазор можно установить с помощью прокладки 0,2 мм, расположенной между маховиком и модулем зажигания.

Ниже приведено видео с устройством зажигания бензопилой и его неисправностью (нажмите на треугольник, чтобы начать воспроизведение):

Не покупать,пока не посмотришь видео!Обзор Stihl MS-180 бензопила штиль.

Распаковываем,собираем,проверяем,запускаем бензопилу Stihl MS—180.Обсуждаем рекомендации по использованию.

Во избежание возгорания, запуск необходимо проводить на безопасном расстоянии от места заправки бензопилы.

Рассмотрим, как усилие от двигателя передается на ведущую звездочку и заставляет её крутить цепь пилы. Для этого, бензопила stihl ms 180, имеет центробежное сцепление, которое устанавливается вовнутрь ведущей звездочки и жестко закреплено на коленчатом валу двигателя.

При увеличении оборотов двигателя, сцепление разжимается и, упираясь в корпус звездочки, передает на неё усилие от коленчатого вала двигателя, заставляя её вращать цепной механизм.

Следующий элемент бензопилы Штиль 180, это тормоз пильной цепи. Устройство тормоза достаточно простое и состоит из рычага управления и металлической пластины, обхватывающей ведущую звездочку и установленной в корпусе пилы. В рабочем положении, пластина тормоза цепи надежно удерживает барабан звездочку.

В момент, когда тормоз пильной цепи установлен в рабочее положение, запрещено увеличивать количество оборотов двигателя, т. к. это приведет к нарушениям в механизме сцепления.

Как снять сальник коленвала бензопилы Штиль?

Вне зависимости от марки бензопилы или ее конструкции, снятие сальников выполняется по аналогичной технологии. Когда вы добрались до сломанной детали, аккуратно снимайте сальник. Делается это несколькими способами:

При помощи специального съемника, но следите чтобы масло не вышло с картера;
Более дешевый и простой способ — выковырять сальник с паза острым предметом;
Если деталь сидит намертво и ее размер достаточный, можно пойти старым проверенным способом — ввинтить в сальник саморез и выдернуть его плоскогубцами.

Старый сальник не обязательно беречь при демонтаже, но главное не повредите другие детали бензопилы. Если речь идет о фирменных бензопилах Штиль, то работу лучше выполнять в специализированных сервисах. Также сальник покупать лучше оригинальный, практика показывает, что дешевые аналоги быстро начинают подтекать.

Надевается новый сальник достаточно просто, в посадочное отверстие его нужно запрессовать съемником или другим предметом. Главное чтобы он вошел ровно и не торчал. Также делать все нужно аккуратно, так как резиновая деталь легко повреждается. Размеры сальников бензопилы могут указываться в старом образце, либо их легко подобрать по модели вашей бензопилы. Как видим, замена не вызывает никакой сложности, аналогично проводиться с другими сальниками.

Описание бензопилы “Штиль” МС-180

Это бытовой инструмент, предназначенный для спиливания веток и деревьев, распиловки бревен, проведения других действий на садовом участке. Бензопила Stihl весит 3,9 кг. Мощность установленного карбюраторного двухтактного двигателя 2 лошадиные силы. Работает агрегат от смеси бензина (АИ-92 и выше) и моторного масла для двухтактных двигателей. В комплекте может быть шина на 35 см. длиной, используется цепь Picco Micro 3 (PM3) с шагом ⅜ дюймов.

Производитель снабдил бензопилу “Штиль” блокировкой от случайного пуска, а также обеспечил автоматическую смазку маслом цепи при работе (система Еmatic).Для удобства работы оператора на протяжении длительного времени предусмотрена эффективная антивибрационная система.

Предлагаем ознакомиться с техническими характеристиками бензопилы Stihl MS-180:

Тип	Бензопила
Питание	бензин
Мощность двигателя, Вт (л.с.)	1500 (2)
Объем цилиндра, см3	31,8
Объем топливного бака, л	0,27
Длина шины, мм	300/350
Шаг цепи, дюймы	3/8
Вес, кг	3,9
Дополнительные возможности	3,9
Блокировка кнопки включения	есть
Автоматическая смазка цепи	есть
Емкость бачка для смазки, л	0,26
Дополнительные опции	антивибрационная система,компенсатор,система смазки цепи Еmatic

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

Верхняя крышка снимается с пилы и зажигается свеча зажигания.
Снимите боковую крышку.
С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
Далее снимите приводную звезду и стартер.
Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Инструменты для ремонта Штиль 180

Чтобы провести относительно качественный ремонт бензопилы штиль мс 180 самостоятельно, потребуется иметь:

воздушный компрессор (для очистки бензопилы и продувки основных узлов и агрегатов);
вакуумметр, необходим для проверки герметичности картера и карбюратора, а также для выявления дефектных сальников;
стопор поршня, для ограничения хода коленчатого вала;
электронный тахометр, для того чтобы правильно настроить карбюратор бензопилы;
т-образный ключ STIHL Torx 27 или аналог;
съемник для подшипников коленчатого вала.

Только при наличии этих инструментов ремонт бензопилы штиль 180 своими руками, может быть выполнен достаточно качественно.
