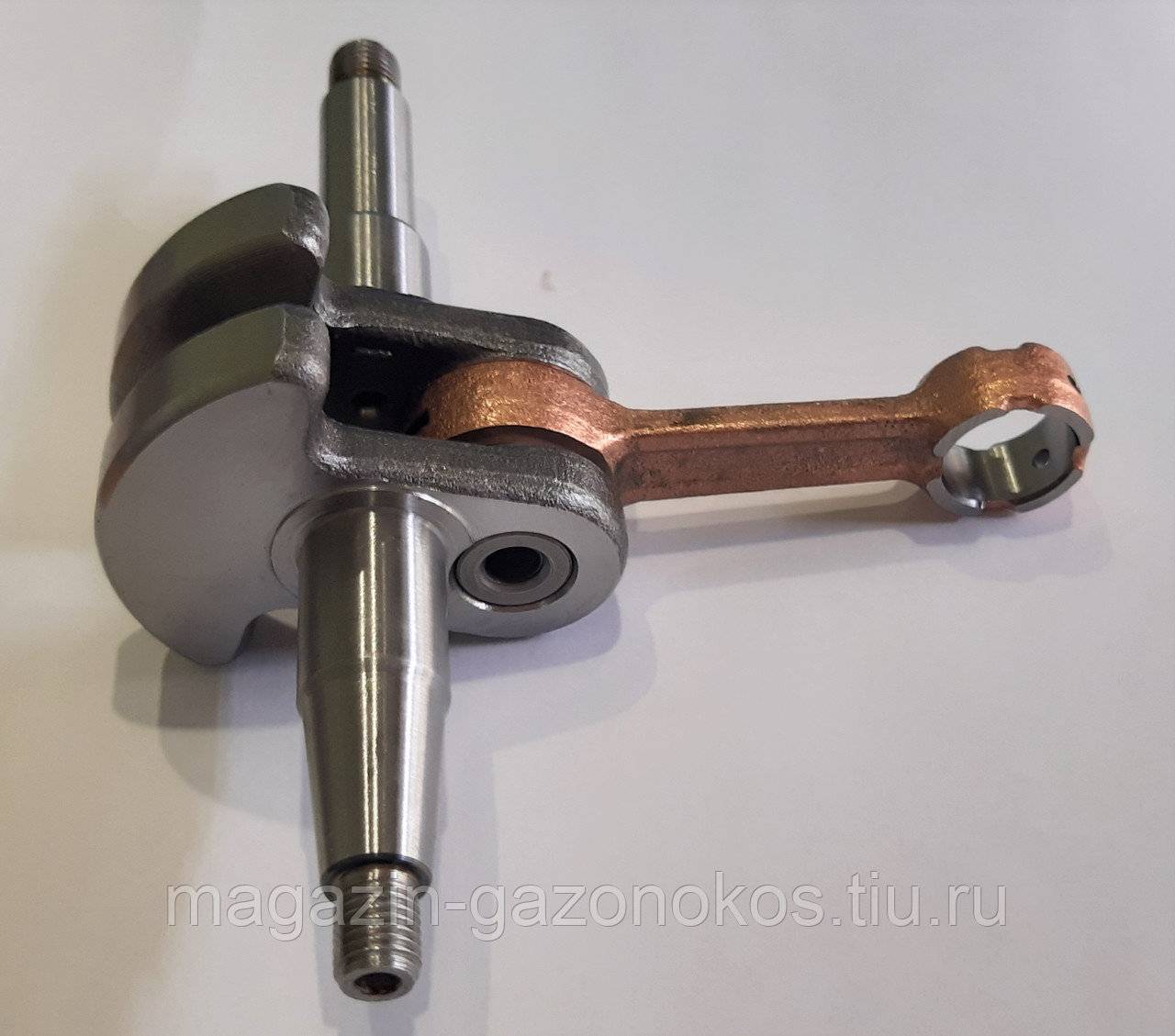

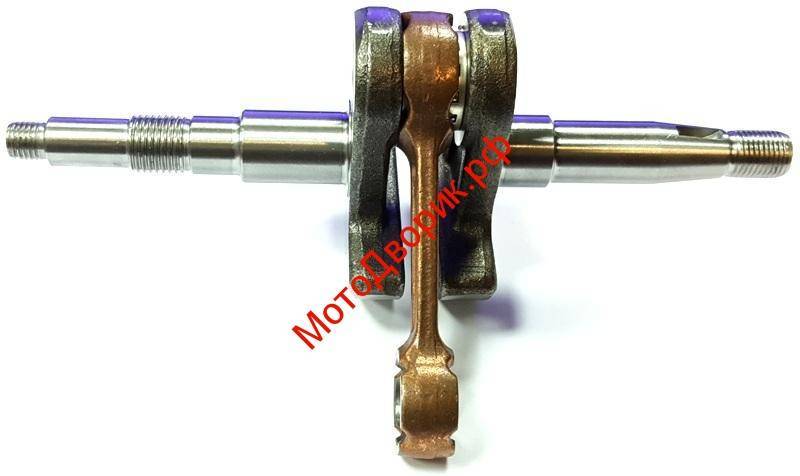

Замена коленвала на китайской бензопиле

Поломки цилиндро-поршневой группы

Причиной невозможности запустить бензопилу или вывода её на достаточную для работы мощность может быть пониженное давление смеси в цилиндре (рабочее давление — не ниже 8 атмосфер). Виной всему износ элементов ЦПГ — подшипников, колец, поршня или цилиндра.

Предварительный осмотр проводится через выпускное отверстие, чтобы получить к нему доступ, придётся демонтировать глушитель. Для более полной картины необходимо использовать компрессометр. Он вставляется в отверстие для свечи зажигания, после чего надо провернуть коленчатый вал при помощи стартера или дрели. Полностью разобраться с проблемами ЦПГ поможет лишь разбор двигателя. Сняв картер с цилиндра, осмотрите поршень. Если он покрыт сколами и глубокими царапинами его следует поменять. При выработке поверхности цилиндра проводится его расточка. Изношенность поршневого кольца определяется нагаром, неплотным контактом с цилиндром.

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

  • Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
  • Отвертка для вывинчивания винтов, которыми крепится защитный кожух
  • Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
  • Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

  1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
  2. Снять кожух с ручным тормозом, а также цепь и шину
  3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
  4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
  5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
  6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
  7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
  8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
  9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно! Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

https://youtube.com/watch?v=Bim7K73ZZeE%3F

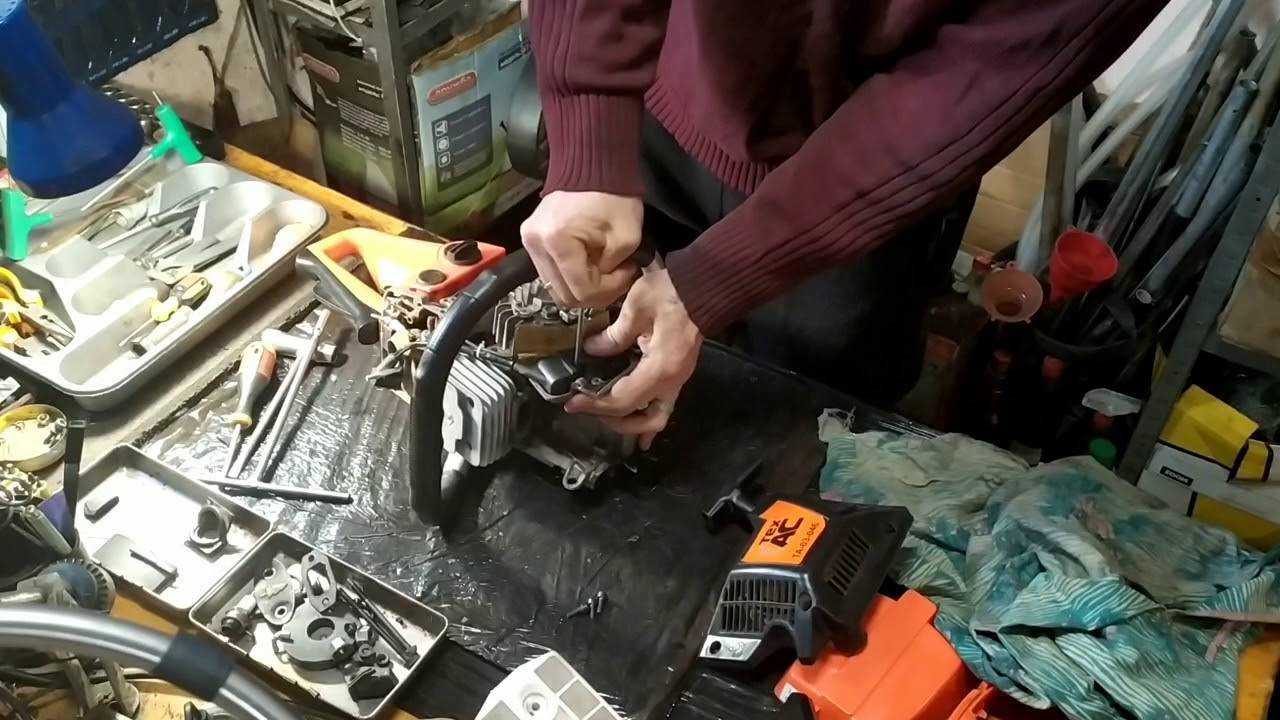

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

  1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
  2. Снимите боковую крышку.
  3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
  4. Далее снимите приводную звезду и стартер.
  5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
  6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
  7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
  8. Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Конструкция бензопилы

Все пилы на бензиновом двигателе конструктивно похожи, поэтому причины поломок одинаковы как для дорогостоящего европейского агрегата фирмы Husqvarna, так и для популярной дешёвой китайской бензопилы «Чемпион 137». Ремонт своими руками можно проводить лишь со знаниями элементарных законов физики, умением чтения схем, чертежей, и наличием навыков работы с механизмами.

Итак, бензопила состоит из:

  • двигателя (в основном одноцилиндрового, на два такта, карбюраторного);
  • функциональной части (пильная часть с цепью);
  • обслуживающих систем (стартер, карбюратор и другие механизмы).

Где Находится Сапун Бензопилы Штиль

Устройство бензопилы

Кроме перечисленных узлов на бензопилах имеется система очистки подаваемого в карбюратор воздуха, шина с пильной цепью, стартер, механизм натяжения цепи, зажигание, глушитель не др.

Двигатель

Двигатель бензопилы имеет максимальные обороты около тринадцать тысяч пятьсот об/мин. Это накладывает жесткие требования к маслу добавляемому в топливную смесь.

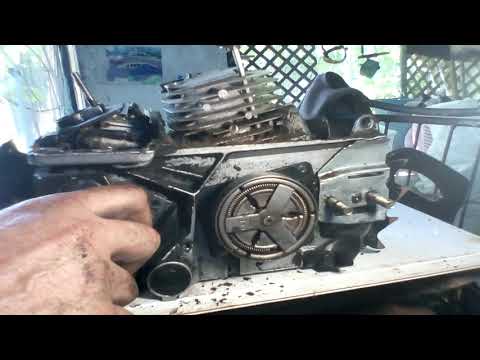

Муфта сцепления

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в радиальном направлении, притягиваются к центру вала пружинами (4.5) не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты двигателя бензопилы достигают значений, когда центробежная сила превышает усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана не начинают его вращать. В итоге начинает вращаться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится

за сцеплением.

У других бензопил, звездочка может находиться с внешней стороны сцепления.

Главным достоинством муфт подобного типа является то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша двигатель не вызывая поломки механизмов, передающих движение от двигателя к цепи.

Система зажигания

Электронное зажигание бензопилы содержит маховик (1) со встроенными магнитами, модуль зажигания (5) с электронной схемой, свечу (3) не провод высокого напряжения (4). Вращающийся маховик с магнитами индуцирует в модуле э.д.с., преобразующуюся посредством электронной схемы в электрические сигналы, подаваемые на свечу. В ходе между контактами последней проскакивает искра, воспламеняющая воздушно-топливную смесь.

Карбюратор

Ниже изображена схема другого карбюратора бензопилы.

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять иначе говоря обогащать смесь отталкиваясь от условий работы. Для тонкой настройки имеется несколько винтов, посредством которых производится регулировка низких не высоких оборотов двигателя, в добавок холостого хода. Сверху карбюратора устанавливается воздушный фильтр, очищающий поступающий туда воздух.

Топливная система

Чтобы в течении израсходования топливной смеси, топливный бак заполнялся воздухом не здесь не создавалось отрицательное давление, которое не даст топливу поступать с его применением в карбюратор, не в этом случае, чтобы из отверстия для воздуха не вытекало топливо, в крышке, закрывающей заливное отверстие, сделан сапун. Не когда, если сапун забьется грязью, то бензопила заглохнет.

Из бака топливо качается через свободно болтающийся в баке шланг. Используя этот факт, независимо от положения бензопилы, шланг всегда погружен в топливо. На входном конце шланга крепится топливный фильтр. Качается топливо насосом внутри карбюратора.

READ Регулировка Карбюратора Бензопилы Ростех

Для облегчения запуска, часть бензопил оборудовано ручным насосом предварительной подкачки. праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заранее (излишек топлива стекает обратно в бак). Используя этот факт двигатель запускается быстрее, т.к. уже пройдена стадия заполнения карбюратора топливом, которая без праймера выполняется насосом карбюратора за счет применения стартера.

Система очистки воздуха

Предварительные фильтры имеют различную конструкцию не состоять из нескольких элементов, например, из сетчатого (2.4) не снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему воздухоочистки не используется лишь зимой, при плюсовой температуре его снимают.

В некоторых моделях бензопил в ходе предварительной очистки используют очистку воздуха при помощи центробежных сил. Неисправности бензопилы штиль мс 180 и их где находится сапун

в бензопиле штиль мс 180. Воздушный поток закручивается крыльчаткой маховика, и в результате примеси отбрасываются в сторону от всасывающего патрубка, идущего к фильтру тонкой очистки.

Фильтры тонкой очистки изготавливают из диффузионного поролона, нейлоновой сетки не других материалов.

Во время работы бензопилы, воздух в зоне ее действия бывает сильно загрязненным опилками не древесной пылью. Чрезмерное загрязнение фильтра снижает объем воздуха, поступающего в карбюратор, что приводит к обогащению смеси не падению мощности бензопилы. Поэтому необходима регулярная очистка фильтра. Как нефть должна проводиться не столько тогда, когда осуществляется разборка бензопилы для ее ремонта, а гораздо чаще, после всякой продолжительной не грязной работы. Чистка производится методом, зависящим от вида материала фильтра. чаще всего продуванием не промывкой.

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. как вставить пружину в ремонт бензопилы установка пружины в ручной стартер. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. как вставить пружину в ремонт стартера бензопилы как самому сделать. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Типология поломок бензопилы

Перед тем как разобрать бензопилу нужно правильно определить тип поломки. Любая неисправность в работе пилы условно относится к одному из двух типов. Первый — поломка двигателя. Проблемы возникают в системах зажигания, подачи топлива, подачи воздуха, вывода отработанных воздушных смесей, цилиндро-поршневой группе.

Второй тип — неисправности в остальных системах агрегата. Это поломки аварийного тормоза, муфты сцепления, направляющей шины, смазочной системы и других деталей.

Набор инструментов для проведения ремонта:

  • ключи разной величины;
  • ключ для снятия свечей зажигания;
  • отвёртки разной величины и формы;
  • схема пилы.

Типология поломок бензопилы

Перед тем как разобрать бензопилу нужно правильно определить тип поломки. Любая неисправность в работе пилы условно относится к одному из двух типов. Первый — поломка двигателя. Проблемы возникают в системах зажигания, подачи топлива, подачи воздуха, вывода отработанных воздушных смесей, цилиндро-поршневой группе.

Второй тип — неисправности в остальных системах агрегата. Это поломки аварийного тормоза, муфты сцепления, направляющей шины, смазочной системы и других деталей.

Набор инструментов для проведения ремонта:

  • ключи разной величины;
  • ключ для снятия свечей зажигания;
  • отвёртки разной величины и формы;
  • схема пилы.

Неисправности китайской бензопилы: обзор популярных и пути их решения

Купить дешевую бензопилу производства Китая не составляет особой сложности: на рынках, в строительных гипермаркетах и в онлайн-магазинах представлено огромное количество бензоинструмента из Поднебесной. Однако за низкой ценой почти всегда скрывается плохое качество.

К наиболее популярным неисправностям китайских бензопил следует отнести:

  1. Плохую работу системы смазки. Засоренные масляные каналы прочищаются, а если вышел из строя масляной насос, то необходима замена.
  2. Рвется тросик стартера.
  3. Поломку пластмассовой оси стартера. Для его замены подойдет обычный металлический болт.

В случае малейшего подозрения на неправильную работу бензопилы, стоит сразу же произвести полную диагностику инструмента. Только при правильной эксплуатации и своевременном обслуживании можно рассчитывать на продолжительный срок использования бензопилы.

Ремонт карбюратора бензопилы Партнер 340

Частая неисправность карбюратора бензопилы Партнер 340 связана с течью горючего (потеря герметичности). Для начала нужно проверить целостность прокладки между карбюратором и картером двигателя. Если с ней все в порядке, значит дело в герметичности карбюратора.

Для проверки герметичности понадобится манометр. Входное отверстие измерительного прибора надевают на шланг подачи топлива. Затем при помощи груши накачивают в карбюратор определенное количество воздуха. Показания прибора должны соответствовать не менее 0,4 bar. Спустя некоторое время давление снова замеряют. Если оно упало, карбюратору нужен ремонт. Виной тому могут быть следующие причины:

  • неисправность управляющей мембраны (в главной камере) или мембраны топливного насоса. Герметичность здесь нарушается вследствие потери формы мембран или возникновения на них дыр. Данная проблема возникает из-за длительной работы или перегрева карбюратора;
  • игла не полностью закрывает клапан, т.к. некачественное топливо способствует его засорению. К тому же, со временем изменяется геометрия конуса иглы по причине износа. Сюда же добавим недостаточную подвижность рычага игольчатого клапана на своей оси, когда он изношен или погнут. И его пружина потеряла свою упругость.
  • нарушается плоскость лепестковых клапанов в топливном насосе. В результате чего, они плохо прижимаются к опорной плоскости и как следствие, нарушается герметичность карбюратора (насос теряет производительность).

Сбоку карбюратора бензопилы Партнер 340 установлена крышка мембранной камеры. Через отверстие в ней, внутрь карбюратора попадает грязь. Когда она скапливается, мембрана поднимается и поддавливает рычаг игольчатого клапана. В результате чего, рычаг не до конца перекрывает топливный канал, что приводит к переобогащению смеси.

Все вышеперечисленные неисправности, как правило, имеют 2 основные причины: перегрев двигателя (бедная смесь) и засорение карбюратора (недостаточная очистка топлива). Обе проблемы решаются правильной настройкой и своевременной чисткой карбюратора, воздушного фильтра. Не стоит забывать и про качественный фильтрующий элемент для бензина.

Особое внимание при чистке стоит уделить сетке, малейшее ее засорение приводит к нестабильной работе бензопилы

Бензопила Макита Dcs 34 Регулировка Карбюратора

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономичном потреблении горючего. Регулировка должна выполняться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется 3-мя винтами: для наибольших и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L. к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе , и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Если не производить периодическую очистку забитого продуктами сгорания глушителя, то проблема плохой мощности двигателя может быть не единственной.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Чтобы этого не допустить достаточно периодически осматривать пилу и, при необходимости, равномерно подтягивать винты.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

  1. Топливную систему. Начать логичнее с топливного насоса.
  2. Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

  1. В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
  2. В забитом топливном фильтре.
  3. В плохо работающем топливном насосе.

Неисправности китайской бензопилы: обзор популярных и способы их устранения

Самые популярные неисправности на китайских бензопилах включают в себя:

  1. Плохая система смазки. Засоренные масляные каналы очищаются, и, если масляный насос выходит из строя, требуется замена.
  2. Обрыв кабеля стартера.
  3. Повреждение пластиковой оси стартера. Для его замены подойдет обычный металлический болт.

При малейшем подозрении на неисправность бензопилы необходимо немедленно провести полную диагностику инструмента. Только при правильной эксплуатации и своевременном обслуживании вы можете рассчитывать на длительное использование бензопилы.
