Зарядное устройство для шуруповерта своими руками

Техника безопасности и меры предосторожности

Прежде чем что-то заряжать, необходимо ознакомиться с техникой безопасности. Это поможет предотвратить возможные проблемы, которые могут появиться в процессе подзарядки батареи инструмента.

Необходимо придерживаться следующих рекомендаций:

За процессом необходимо постоянно следить. Как только зарядка АКБ будет окончена, процедуру нужно полностью прекратить. Дело в том, что в результате переполнения литиевые компоненты могут вскипеть. Их температурные показатели резко увеличиваются, что может привести к взрыву.
Необходимо проследить за тем, чтобы все элементы сети были правильно включены

Особое внимание следует обращать на используемую полярность и технические характеристики аккумулятора.
Если характеристики модулей отличаются друг от друга, батарею нельзя заряжать слишком долго.

Схема трансформаторного блока питания шуруповёрта

Напоследок сделаем своими руками трансформаторный блок питания для шуруповёрта 12, 14 или 18 В. Такой источник, конечно, будет достаточно громоздким, но прелесть конструкции заключается в её простоте. С повторением схемы справится и начинающий радиотехник, имеющий лишь общие знания по электротехнике.

Для этого самодельного блока питания понадобится трансформатор, способный выдать необходимый нам ток при напряжении 12–13 В (для 12-вольтового инструмента), 14–16 В (для 14-вольтового) или 18–20 В для 18-вольтового инструмента. Ещё придётся найти 4 мощных выпрямительных диода и несколько электролитических конденсаторов.

Если у нас шуруповёрт на 12 вольт, потребляющий ток до 10 А (большинство бытовых), то можно взять унифицированный анодно-накальный трансформатор ТАН-138-127/220-50 (ТАН-138 220-50), имеющий 2 обмотки по 6,3 В при токе 10 А. Весит он, правда, более 6 кг.

Обмотка	Напряжение, В	Номинальный ток, А
1–2, 4–5	110	3,9/2,3
2–3, 5–6	7	3,9/2,3
7–8	355	0,285
16–17	355	0,285
9–10	200	0,25
18–19	200	0,25
11–12	25	0,285
20–21	25	0,285
13–14 (15)	5 (6,3)	10
22–23 (24)	5 (6,3)	10

Ещё один вариант — накальный трансформатор ТН-61-127/220-50 (ТН-61 220-50). Он сможет обеспечить ток 8 А при напряжении 12,6 В (две обмотки) или 18,9 В (3 обмотки). Весит он хоть и поменьше, но тоже немало — 3 кг.

Обмотка	Напряжение, В	Номинальный ток, А
1–1а, 4–4а	3,2	1,66/0,95
1–1б, 4–4б	6,3	1,66/0,95
1–2, 4–5	110	1,66/0.95
1–3, 4–6	127	1,66/0,95
4–8	6,3	6,1
9–10	6,3	8
11–12 (13)	5 (6,3)	8
14–15 (16)	5 (6,3)	8

Если мы обладаем соответствующими знаниями и навыками, то для изготовления БП можно использовать любой разборный сетевой трансформатор мощностью 200–250 Вт. Разбираем, сматываем все вторичные обмотки, оставив лишь сетевую, и вместо них наматываем одну вторичную на нужные напряжение и ток.

Если в нашем распоряжении есть трансформатор с тороидальным сердечником, то лучше предпочесть его. Перематывать сложнее, но, во-первых, его не нужно разбирать, значит, не будет проблем с гудением после сборки. Во-вторых, габариты такого трансформатора при той же мощности намного меньше.

Какие нужны диоды? Подойдут любые выпрямительные, выдерживающие ток 10–20 А и обратное напряжение не ниже 30–40 В. Конденсаторы электролитические на напряжение не ниже 25 В (для 12-вольтового блока питания) и один бумажный неполярный с ёмкостью 1 мкФ на рабочее напряжение не ниже 400 В. Впрочем, без последнего можно обойтись. А теперь взглянем на схему.

Сетевое напряжение поступает на трансформатор Tr1, понижается до необходимой величины, выпрямляется диодным мостом VD1–VD4 и по проводам подаётся на инструмент, в рукоять или отсек, из которого удалены неисправные аккумуляторы, установлены конденсаторы С3–С5. Они являются накопителями энергии и обеспечивают высокий пусковой ток во время включения шуруповёрта.

Конденсатор С1, включённый параллельно сетевой обмотке трансформатора, уменьшает реактивную составляющую индуктивной нагрузки (трансформатора) и несколько увеличивает КПД устройства. Как указывалось выше, без него можно обойтись. Собирая прибор, не забываем установить диоды на радиаторы, электрически не соединённые друг с другом. Если радиатор общий (к примеру, металлический корпус или шасси блока питания), то диоды на него устанавливаем через слюдяные изолирующие прокладки.

Вот мы и выяснили, как запитать аккумуляторный шуруповёрт от сети. Теперь сможем подобрать подходящий для этих целей блок питания или изготовить его самостоятельно.

Спасибо, помогло!34Не помогло2

Сейчас читают:

Как переделать аккумуляторный шуруповерт на 12 или 18В в сетевой своими руками

Как сделать самодельный регулируемый блок питания – подборка схем

Как защитить блок питания от КЗ и перегрузок

Как восстановить аккумулятор шуруповерта своими руками

Как отремонтировать блок питания компьютера своими руками

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

Мультиметр.
Отвёртка.
Очиститель электрических контактов.
Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

Отсоединить инструмент от электрической розетки.
Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Разновидности аккумуляторов

Чтобы разобраться, как сделать зарядное устройство для шуруповерта, в первую очередь необходимо изучить разновидности аккумуляторов и их режимы заряда. Существует 3 вида батареек:

Никель-кадмиевые

Данный вид именуется как Ni-Cd, он считается хорошим источником напряжения, который способен отдавать большую мощность. Единственным недостатком является то, что такие аккумуляторы попали в список запрещенных изделий по экологическим нюансам, поэтому в продаже такая разновидность теперь будет встречаться намного реже.

Никель-кадмиевые батареи обладают энергоемкостью от 1200 до 1500 мА/ч. Общая мощность обеспечивается и поддерживается количеством банок внутри

Максимальное напряжение ячейки составляет 1,2 В. Аккумулятор заряжается электротоком 0,1-1 номинальной емкости. Получается, что батарею с ёмкостью в 5 А*ч разрешается подзаряжать током 0,5-5 А.

ВИДЕО: 5 правил зарядки никель-кадмиевых аккумуляторов

Сернокислотные аккумуляторы для шуруповерта

Другое название — Pb с кислотным гелевым наполнением. Они обладают средними характеристиками и низкой стоимостью. Минус – аккумуляторы имеют большую массу, за счет чего утяжеляют аппарат. Основное преимущество заключается в возможности использования в любом положении, при этом из емкости не вытекает электролит.

Главная их особенность — это высокое напряжение и сопротивление, благодаря чему даже к концу цикла «заряд-разряд» не наблюдается резкого падения напряжения

Максимальный уровень напряжения ячейки составляет 2 В, при этом ток зарядки батареи всегда соответствует показателю 0,1 С.

Литий-ионные батареи для шуруповерта

Наиболее распространенный вид благодаря полной герметичности емкости. Данный вариант отличается повышенной удельной мощностью, безопасностью, экологичностью, незначительной массой и простотой в утилизации.

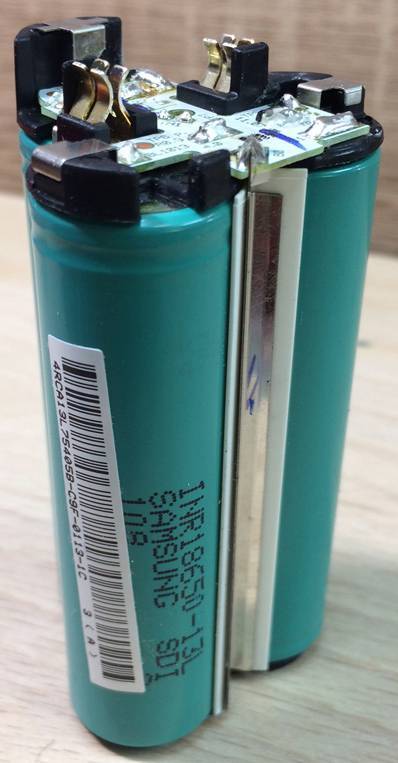

Литий-ионный аккумулятор для шуруповёрта Li-ion 18650 Samsung 12.6V (Вольт) 2400mAh

Литий-ионная ячейка обладает максимальной мощностью в 3,3 Вольта. Напряжение разрешается плавно увеличивать при комнатной температуре с 0,1 до 1 С. Таким образом ускоряется процесс зарядки. Но данный метод подходит только для тех аккумуляторов, которые не переразряжались.

Здесь важно помнить, что заряд шуруповерта происходит до 4,2 Вольта, его превышение повлияет на уменьшение эксплуатационного срока, снижение – сократит емкость. Очень важно при подзарядке отслеживать температуру

Количество элементов	Максимальное напряжение, Вольт	Напряжение по инструкции, Вольт	Окончание заряда, Вольт
3.6	3.6	4.2
7.2	8.4
10.8	12.6
14.4	16.8
21.0

При разработке схемы зарядного устройства для шуруповерта своими руками очень важно учитывать, какой именно аккумулятор планируется заряжать. А также нужно дополнительно просчитывать его напряжение – 12 Вольт или 18 Вольт

При работе зарядника для шуруповерта необходимо отслеживать процесс при помощи мультиметра или системой с компаратором напряжения, которая прошла предварительную настройку под определенный тип батареи.

ВИДЕО: Правила выбора аккумулятора для шуруповерта

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

https://youtube.com/watch?v=PFKHKkEnTFM

Как долго производить зарядку, и от чего это время зависит

Понадобится не менее 2-3 часов, в этом случае заряда хватит, чтобы завести мотор машины. Можно зарядить АКБ полностью, но потребуется уже 8-14 часов. Когда прибор полностью разряжен, для полного заряда требуется минимум 15 часов до его полного восстановления. Если используется ЗУ с низким напряжением, заряжать придется дольше. Чтобы получить более точные цифры, нужно учитывать емкость батареи.

Примерно за 2 часа аккумулятор должен набрать стартовую емкость. Можно проверить, изменился ли уровень заряда, для этого измеряют напряжение. Цифры на экране мультиметра нужно сравнить с показаниями в разряженном состоянии. Если было около 16 V, а стало на 1-2 Вольта больше, значит все работает нормально.

После проведения манипуляций снова проверяют уровень заряда. Для этого подключают нагрузочную вилку или просто подсоединяют батарею к бортовой сети. Если стартер крутится, значит операция прошла успешно.

Как обойти защиту

Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.

Аккумулятор шуруповерта в разобранном виде

Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.

При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.

Пример схемы подключения зарядки шуруповерта к АКБ автомобиля

Чтобы зарядить автомобильный аккумулятор, сбоку от корпуса выводят провод. Нужно подсоединить клемники, а потом уже подключить провод к электросети. В противном случае сработает система защиты, и зарядка не начнется. Плюсовой и минусовой провода подключают к соответствующим клеммам аккумулятора автомобиля. При исправной работе ЗУ не должно перегреваться или плавиться.

Подключение клемм к зарядке шуруповерта

Принцип работы ЗУ

При выходе из строя ЗУ есть смысл сначала попробовать его восстановить. Для проведения ремонта желательно иметь схему прибора заряда и мультиметр. Схемотехника многих приборов заряда построена на микросхеме HCF4060BE. Её схема включения формирует выдержку интервала времени заряда. Она включает в себя цепь кварцевого генератора и 14-разрядный двоичный счётчик, благодаря чему на ней легко реализовывается таймер.

Принцип работы схемы зарядника проще разобрать на реальном примере. Вот как выглядит она в шуруповёрте Интерскол:

Такая схема предназначена для заряда 14,4-вольтовых аккумуляторов. Она имеет светодиодную индикацию, показывающую подключение в сеть, горит светодиод LED2, и процесс заряда, горит LED1. В качестве счётчика используется микросхема U1 HCF4060BE или её аналоги: TC4060, CD4060. Выпрямитель собран на силовых диодах VD1-VD4 типа 1N5408. Транзистор PNP типа Q1 работает в ключевом режиме, к его выводам подключены управляющие контакты реле S3-12A. Работой ключа управляет контроллер U1.

При включении ЗУ переменное напряжение сети 220 вольт через предохранитель поступает на понижающий трансформатор, на выходе которого её значение составляет 18 вольт. Далее, проходя через диодный мост, выпрямляется и попадает на сглаживающий конденсатор C1 ёмкостью 330 мкФ. Величина напряжения на нём равна 24 вольта. Во время подсоединения батареи контактная группа реле находится в разомкнутом положении. Микросхема U1 запитывается через стабилитрон VD6 постоянным сигналом равным 12 вольт.

Используемая кнопка SK1 работает без фиксации. При её отпускании всё питание поступает через цепочку VD7, VD6 и ограничительное сопротивление R6. И также питание подаётся на светодиод LED1 через резистор R1. Светодиод загорается, сигнализируя, что начат процесс заряда. Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. Его контактная группа разрывается и ток заряда пропадает. Светодиод LED1 гаснет.

Какие бывают аккумуляторы для шуруповертов Makita

На практике могут использоваться самые разные батареи. Между собой они могут различаться не только по используемому напряжению, но и по технологии изготовления. В каждом случае характеристики будут отличаться.

Обычно в инструкции указан тип АКБ, но зачастую допускается выбор из нескольких вариантов. Поэтому, для начала стоит посмотреть технические характеристики основных разновидностей.

Ni-Cd

Основным плюсом таких АКБ является возможность быстрой зарядки. Но, при этом могут страдать «эффектом памяти». В случае с шуруповертами используются в моделях со средним напряжением.

Среди батарей имеются модели с напряжением:

7,2 вольт;
9,6 вольт;
12 вольт;
14,4 вольт;
18 вольт.

В процессе эксплуатации АКБ данного типа следует помнить, что они требуют большого уровня разрядки. Если заряжать их, не дожидаясь полного разряда, срок эксплуатации значительно снизится. Неплохим вариантом будет использование специализированных зарядных устройств, которые перед зарядкой, полностью разряжают никель-кадмиевый аккумулятор.

Название	Емкость, А/ч	Напряжение, В
7000	1.3	7.2
7002	2	9.6
PA09, 9100, 9120	1.3	9.6
9102, 9102А, 9122	2	9.6
PA12, 1200A, 1220	1.3	12
1202, 1202A, 1222	2	12
PA14, 1420	1.3	14.4
1422	2	14.4
PA18	1.3	18
1822	2	18

Ni-Mh

Под этой маркировкой скрывается никель-металлогидридный аккумулятор. Они отличаются большим количеством допустимых циклов заряда-разряда. Это продлевает срок использования батареи. Основным преимуществом является практически полное отсутствие «эффекта памяти».

Если вы АКБ не разрядили полностью и сразу стали подзаряжать, в этом нет ничего страшного. Но, если аккумулятор отлежал в таком состоянии 20-30 дней, лучше перед зарядкой его полностью разрядить.

В линейке батарей для шуруповертов Makita можно встретить варианты со следующим напряжением:

7,2 вольт;
9,6 вольт;
12 вольт;
14,4 вольт;
18 вольт.

Это перекрывает практически все популярные модели шуруповертов.

Название	Емкость, А/ч	Напряжение, В
7034	2.6	7.2
9034	2.6	9.6
9134	2.6	9.6
9135, 9135A	3	9.6
1234	2.6	12
1325, 1235A, 1235F	3	12
1434	2.6	14.4
1435, 1435F	3	14.4
1834	2.6	18
1835, 1835F	3	18

Ni-Mh Makstar

Эти батареи являются инновационным решением компании. По сути, это технология обеспечивающая цифровой обмен данными между АКБ и зарядным устройством. Подобный подход позволяет наиболее эффективно заряжать аккумулятор, а также продлевать его срок службы. В линейке представлены средние по вольтажу батареи, также имеется АКБ 24 вольт.

В основе также лежит никель-металлогидридный аккумулятор, но он снабжен специальными датчиками и запоминающее устройство. При подключении зарядного устройства, оно считывает все данные с АКБ и рассчитывает наиболее оптимальный режим зарядки. В итоге удается продлить срок эксплуатации аккумулятора, а также улучшить эффективность его использования.

Название	Емкость, А/ч	Напряжение, В
BH9020, BH9020A	2	9.6
BH9033, BH9033A	3.3	9.6
BH1220, BH1220C	2	12
BH1233, BH1233C	3.3	12
BH1420	2	14.4
BH1433	3.3	14.4
BH2420	2	24
BH2433	3.3	24

Li-Ion

Литиевый аккумулятор обладает достаточной энергоемкостью. Это позволяет применять его совместно с мощными приборами, которые требуют более высокого напряжения. Поэтому, в линейке можно встретить:

14 вольт;
18 вольт;
36 вольт.

Важным элементом данного типа аккумуляторов является датчик заряда. Он позволяет избежать перезаряда батареи, что также защищает от возгорания. Основным преимуществом этого типа батарей является надежность, а также длительный срок службы.

Название	Емкость, А/ч	Напряжение, В
BL1415	1.5	14
BL1430	3	14
BL1815	1.5	18
BL1830	3	18
BL3626	2.6	36

Восстановление работоспособности дрели

Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:

Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания

Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.
Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге
Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.

Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:

Питание включено на выходе и розетка не подключена к сети.
Проверить электрический шнур и заменить его, если он неисправен.
Опробовать блок питания и выполнить ремонт.
Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

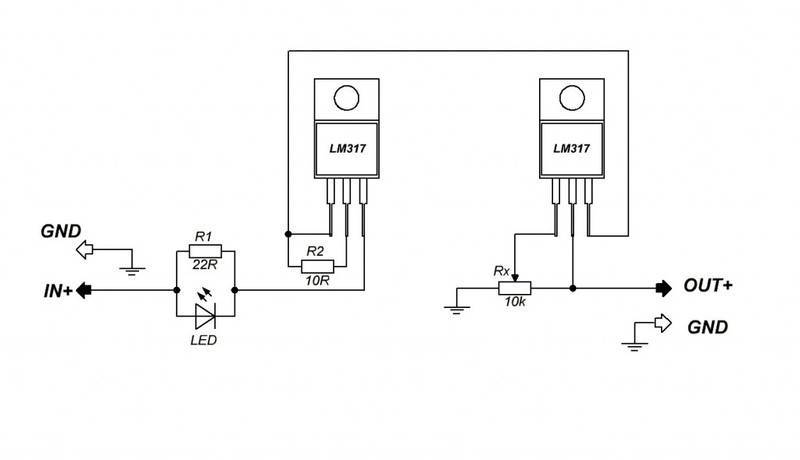

Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:

Напряжение постоянного тока.
Автоматическое отключение при полной зарядке.
Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
Полностью настраиваемый режим согласно спецификациям батареи.
Низкая себестоимость.
Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
Светодиодные индикаторы для контроля состояния отсечки и зарядки.
Подходит для гаражей и домашнего использования.

При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:

Резисторы.
Конденсаторы.
Симистры.
Стабилитроны.
Редуктор.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Восстановление работоспособности дрели

Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.

Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге
Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Питание включено на выходе и розетка не подключена к сети.
Проверить электрический шнур и заменить его, если он неисправен.
Опробовать блок питания и выполнить ремонт.
Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

Напряжение постоянного тока.
Автоматическое отключение при полной зарядке.
Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
Полностью настраиваемый режим согласно спецификациям батареи.
Низкая себестоимость.
Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
Светодиодные индикаторы для контроля состояния отсечки и зарядки.
Подходит для гаражей и домашнего использования.

Резисторы.
Конденсаторы.
Симистры.
Стабилитроны.
Редуктор.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами. Учтите, родной блок питания шуруповерта как правило не предназначен для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика

Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Действия по переделке следующие:

Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Обрезать ненужные провода, оставив жёлтый и чёрный.
Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.
