Заточка цепи бензопилы Stihl ms 180

Как подобрать нужные размеры напильников для заточки цепи?

Главная сложность – определиться с размерами круглого напильника, ибо работы, выполняемые плоским инструментом, значительно проще. Для зубьев пил Stihl верхний торец напильника должен выступать на поверхность рабочего угла на 20% его высоты. Вместе с тем следует помнить и о шаге пильной цепи, который обычно принимают в размере 0,325 дюйма.

Следующим этапом выбора считается уточнение длины круглого напильника. Она зависит от его типоразмера. ГОСТ 1465 устанавливает пять номеров этого инструмента, но в качестве напильника для заточки бензопилы подойдут только №4 или 5. Напильники №4 имеют рабочую длину 200 мм, а №5 – 250 мм и 300 мм. С увеличением длины возрастает амплитуда движений рук работающего, поэтому соответственно увеличивается и качество направления напильника по зубу. Следовательно, более длинный напильник для заточки лучше.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

О КОНСТРУКЦИИ ПИЛЬНОЙ ГАРНИТУРЫ ЦЕПНОЙ ПИЛЫ

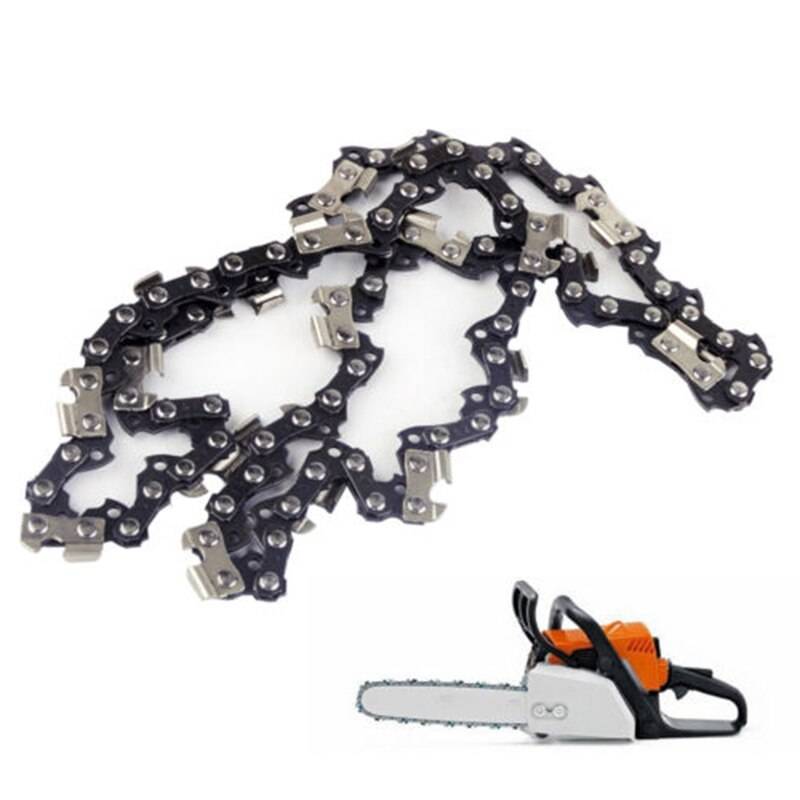

Сначала – несколько слов о конструкции пильной цепи. Все современные пильные цепи являются трехзвеньевыми и сконструированы по одному и тому же принципу. Они состоят из ведущих звеньев, соединительных звеньев, а также левых и правых режущих зубьев (устанавливаются поочередно).

Со временем притупляются именно режущие звенья, даже несмотря на то что компания STIHL изготавливает их только из износостойкой хромоникелевой стали. Цепь надевают на шину с направляющей канавкой, по которой скользят ее ведущие звенья. Отметим, что в цепях STIHL опорную поверхность, прилегающую к шине, при изготовлении подвергают индукционной закалке для повышения износостойкости. Шины имеют идеальную симметрию, благодаря чему их можно переворачивать, меняя местами низ и верх, что позволяет равномерно распределять нагрузку по обеим сторонам.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

В движение цепь приводит ведущая звездочка, на которую надевают цепь. Каждую цепь при изготовлении обязательно подвергают предварительному растяжению, которое сводит удлинение при начальном использовании к минимуму, повышает срок ее службы и уменьшает износ.

Современный способ

Если зубья очень сточились, и режущее лезвие потеряло свою форму, то сглаживать их вручную займёт много времени. штиль 180, заточка цепи бензопилы видео, набор для заточки цепи stihl 5605 007 1027 заточка пильной цепи, заточка пильных цепей, заточка цепи бензопилы. В данном случае обычно употребляют ручной станок либо электронный с кругом для заточки. 1-ый тип устройства имеет вид лучковой пилы с круглым ратфилем. Станки бывают стационарными и мобильными, которые можно установить прямо на шину.

Дополнительно: Почему В Триммер Не Поступает Бензин

Настраивать нужные характеристики начинают с самого малеханького зубца. После того, как все зубья заточены и выровнены, круглый ратфиль подменяют на тонкий, чтоб провести заточку ограничителей.

Преимущество электронных станков в том, что диск подводится прямо под затачиваемое лезвие. К тому же качество заточки в данном случае гарантированно и все зубцы будут схожего размера.

В видео ниже показан пример заточки бензопилы своими руками при помощи электронного станка.

Угол заточки можно поменять – это находится в зависимости от цели предназначения. Для распила твёрдой древесной породы употребляют наименьший угол, а для мягенькой больший. Заточка цепи бензопилы после чего переверните бензопилу на 180 по окончании заточки. как правильно заводить штиль 180 заточка-правка цепи бензопилы заточка цепи. В любом случае он должен быть от 25° до 35°. 10° угол используют для цепей, созданных для продольного разреза.

Это самая обычная и копотливая методика по заточке зубьев цепи. Все же метод неплох, когда заточка делается в районе в лесу. Не возить же непрерывно лично целый станок?! Однако здесь стоит быть поточнее – предполагается ни какой инструмент, а целый набор, куда включены:

• тонкий ратфиль;
• круглый ратфиль;
• шаблон.

Них делает свои обязанности. Основное назначение плоского инструмента заключается в заточке ограничителя глубины.

Круглый ратфиль уже делает главную операцию, делает режущие кромки острее. Одновременно для каждой цепи требуется определенный поперечник инструмента:

• шаг ¼ дюйма – 4 мм;
• шаг 0,325 – 4,8 мм;
• шаг 3/8 дюйма – 5,2.4 мм;
• шаг 0,404 – 5,5 мм.

Для цепей Picco, которыми оснащаются бензопилы Штиль 180 с шагом 3/8 и четверть дюйма, также подойдет ратфиль поперечником 4 мм. Принципиально верно его держать. Относительно вертикальной плоскости ратфиль необходимо располагать строго перпендикулярно цепи, в отношении горизонтальной – под маленьким углом (около 30°). Определенный угол заточки выбирается зависимо от потребностей, однако во время 25-35°.

Только следует учесть, что данный способ не предназначен для неизменного внедрения, а служит только как правки лезвий. Очень нередкое внедрение ратфиля через некоторое время приводит к изнашиванию цепи, а сами зубья будут затачиваться неравномерно.

Фактически каждого непрофессионала тревожит вопрос, какой угол заточки цепи бензопилы на станке? Повсевременно воспользоваться ратфилем нельзя, болгарку использовать трудно, для новичков эта процедура и совсем небезопасна. Здесь уж ничего не поделаешь, приходится использовать станки, которые будут как механическими, так и электронными.

С ручным станком придется трудиться целую «вечность», а от использования электронного аналога получаешь наслаждение. Сейчас на выбор есть самые различные модели, которые обеспечивают

• верный угол заточки;
• уровень свойства работы;
• высшую скорость заточки.

Также необходимо отметить, что заточка делается умеренно относительно всех звеньев. Что остается сделать нашему клиенту, что необходимо – это включить оборудование в сеть, установить требуемый угол, услаждаться зрелищем либо заняться принципами делами. Цена таких станков варьируется от 4.5 до 4 тыщ рублей. Однако самое основное – найти угол заточки цепи бензопилы Штиль на станке будет не сложно.

Хоть с ручным оборудованием возиться длительно – процесс очень долгий, однако стоит оно в несколько раз дешевле. По внешнему облику станок припоминает лучковую пилу, только заместо полотна – ратфиль круглой формы. В базу также берется меньший зуб. Одновременно для заточки хватает 2-ух как еще его называют 3-х движений, далее конечно перебегать к последующему звену. Если необходимо обработать ограничитель – изменяется ратфиль (круглый сменяется плоским).

Дополнительно: Лучшие бензопилы производства России: обзор, характеристики, цены, отзывы

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Способы заточки цепных полотен бензопил

Различают три вида выполнения заточки цепного полотна бензопилы:

• Ручная заточка;
• На станке;
• С помощью болгарки.

Наиболее популярен ручной способ, так как необходимые инструменты, как правило, есть у всех владельцев бензопил. Однако, не следует часто использовать этот способ, так как точно определить угол наклона сложно, а неправильная заточка приведет к быстрому выходу из строя самого инструмента.

Ручная заточка напильником в домашних условиях

Самым популярным способом заточки пилы является использование напильника или надфиля. Обычно используют 2 вида — круглый и плоский. Чем больше шаг цепи, тем больше диаметр напильника или надфиля. А плоский может быть любого размера, потому как используется для ограничителя. Обязательно используйте державку, которая предназначена для закрепления круглого напильника. С ее помощью подпиливание станет верным, так как будет соблюден угол заточки. Угол заточки колеблется у разных видов пил от 25 до 35 градусов.

Последовательность выполнения работ следующая:

Установить державку с напильником. Расположить стрелки на планке параллельно шине и проверить угол заточки. Верхнее лезвие затачивается под углом 30°. Выполняем заточку по направлению вперед. Движения должны быть легкими и не резкими

Важно помнить, что каждый зуб затачивается одинаковое количество раз. Специалисты рекомендуют точить сначала одну сторону, а потом переходить к другой

Негативной стороной этого способа является то, что в случае неправильного выбора угла заточки, цепь во время работы будет уводить в сторону. А это негативно сказывается на результате работы и функциональность бензопилы в дальнейшем

Специалисты рекомендуют точить сначала одну сторону, а потом переходить к другой. Негативной стороной этого способа является то, что в случае неправильного выбора угла заточки, цепь во время работы будет уводить в сторону. А это негативно сказывается на результате работы и функциональность бензопилы в дальнейшем.

Профессиональная заточка на станке

Заточка на профессиональном аппарате является самой желательной, потому что отличается точностью выполнения работы. К тому же, для заточки не надо прилагать никаких усилий, машинка все сделает сама. Для того, чтобы обеспечить точность заточки, необходимо использовать идущие в комплекте линейки и транспортиры. Однако, покупка станка обойдется недешево. Можно сэкономить, обратившись в специализированную мастерскую по работе с деревом.

Заточка с помощью болгарки

Затачивание с помощью болгарки не рекомендуется для применения новичками, так как требует большого опыта и сноровки. Если выбрать неправильный угол, то можно запросто испортить цепь, повредив режущие элементы. Существует два способа заточки с помощью болгарки. Первый подразумевает снятие цепи с бензопилы. Мастер закрепляет болгарку неподвижно и действует только цепью, поднося каждое звено по отдельности.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

Работы по настройке бензопилы

Работы по регулировке бензопилы подразделяются на две группы:

• настройка отдельных узлов;
• профилактическое обслуживание инструмента.

Настройка карбюратора

Карбюратор – один из узлов, обеспечивающих стабильную работу бензопилы. От него зависит скорость набора числа оборотов, выдаваемая мощность, равномерность пиления.

Регулировка узла сводится к выставлению минимальных и максимальных оборотов двигателя внутреннего сгорания, а также к настройке режима холостого хода. Выполняется это самостоятельно или при помощи профессионального мастера.

При правильно отрегулированном, чистом карбюраторе двигатель обеспечивает:

• неподвижность цепи в режиме холостого хода;
• плавный и быстрый набор числа оборотов двигателя бензопилы;
• при работе бензиновый агрегат по звуку похож на 4-тактный двигатель.

Натяжение цепи

Регулировка натяжения цепи осуществляется:

• при установке цепи на бензопилу после операции заточки;
• при ослабление натяжения в процессе эксплуатации бензопилы;
• при замене изношенной или вышедшей из строя цепи на новую.

Натяжение цепи осуществляется специальным винтом. Чаще всего для удобства его располагают на боковой поверхности. Сила натяжения регулируется опытным путём. Штатное положение цепи определяется шиной, при этом нижняя часть цепи не может иметь зазора, поскольку не должна провисать.

Степень натяжения определяется вручную – рукой, одетой в защитную перчатку, производится прокрутка цепи. При штатном расположении цепи в шине движение режущего инструмента должно осуществляться свободно, без особых усилий.

Примечание: при осуществлении регулировки натяжения цепи тормоз должен быть в свободном состоянии – расфиксирован.

Совет: при эксплуатации пилы в зимних условиях натяжение необходимо проводить на прогретой пиле – от повышения температуры металлические элементы расширяются и цепь может провиснуть. По окончании работы натяжение следует ослабить – при остывании может возникнуть излишняя нагрузка от сокращения металла в процессе остывания.

Читать также: Токарный станок мини cj0618ab электросхема

Механизм смазки цепи

Для устойчивой работы цепь требуется смазывать маслом. Эту роль выполняет специальный узел – механизм смазки. В процессе эксплуатации могут возникнуть перебои в его работе:

• недостаток масла в бачке, вследствие чего на цепь будет поступать малое количество смазочной жидкости – необходимо пополнить уровень масла;
• засорение выводящих каналов – требуется произвести чистку и замену фильтра;
• малый диаметр выходного отверстия регулируется специальным винтом.

При штатной работе системы смазки цепи следы от масла можно увидеть, если поднести работающую пилу к светлой незагрязнённой поверхности, например, к свежему срезу дерева (пенёк).

Объём подаваемого масла на цепь зависит от условий эксплуатации. При плотной, вязкой или сырой древесине расход масла должен быть больше. Сухой материал потребует меньше смазочной жидкости.

Ручная заточка цепи напильником (надфилем)

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

Шаг цепи	Диаметр напильника, мм	Бензопила FUBAG	Электропила FUBAG
1/4“	4 мм
0,325“	4,8 мм	FPS 56
3/8“	5,2 мм	FPS 37 ; FPS 46	FES 1814C ; FES 2016C ; FES 2016 ; FES2216
0,404“	5,5 мм

Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи

Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб

После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок

Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра

2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).

3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.

Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.

Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!

О КОНСТРУКЦИИ ПИЛЬНОЙ ГАРНИТУРЫ ЦЕПНОЙ ПИЛЫ

Сначала – несколько слов о конструкции пильной цепи. Все современные пильные цепи являются трехзвеньевыми и сконструированы по одному и тому же принципу. Они состоят из ведущих звеньев, соединительных звеньев, а также левых и правых режущих зубьев (устанавливаются поочередно).

Со временем притупляются именно режущие звенья, даже несмотря на то что компания STIHL изготавливает их только из износостойкой хромоникелевой стали. Цепь надевают на шину с направляющей канавкой, по которой скользят ее ведущие звенья. Отметим, что в цепях STIHL опорную поверхность, прилегающую к шине, при изготовлении подвергают индукционной закалке для повышения износостойкости. Шины имеют идеальную симметрию, благодаря чему их можно переворачивать, меняя местами низ и верх, что позволяет равномерно распределять нагрузку по обеим сторонам.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

В движение цепь приводит ведущая звездочка, на которую надевают цепь. Каждую цепь при изготовлении обязательно подвергают предварительному растяжению, которое сводит удлинение при начальном использовании к минимуму, повышает срок ее службы и уменьшает износ.

Как узнать, когда необходима заточка?

Определить, сточились ли зубья цепи или нет, можно по некоторым характерным признакам. Конечно, тут все зависит от того, насколько интенсивно используется бензопила. Стоит присмотреться к тому, какую стружку она оставляет. Ее однородность и квадратные формы указывают на острые зубья. Если же цепь сточилась, то она обычно оставляет за собой древесную пыль, а сами опилки походят на иголки, которые «производит» ручная ножовка.

Если скорость распила снижена, то это тоже считается признаком затупления цепи. Чувствуется увеличение нагрузки на сам инструмент и появление вибрации. Новичкам не всегда удается заметить некоторые из этих признаков

Поэтому им стоит больше обращать внимание на качество стружки. Иногда она бывает коричневого оттенка, что уже гарантированно указывает на то, что пора точить цепь

Масляный насос для бензопилы: неисправности и ремонт

Как мы уже говорили раньше, принцип работы системы смазки цепи одинаковый для бензо- и электропил. Поэтому понятно, что неисправности связанные с масляным насосом, равно как и причины их вызывающие, будут одинаковые. Неисправность масляного насоса бензопилы может проявляться всего в двух вариантах — масло поступает в недостаточном количестве или вытекает где не надо. Остановимся подробнее на симптомах неисправности масляного насоса для бензопилы и поговорим на возможных причинах их возникновения. Заодно и упомянем способы решения проблем.

Недостаточное поступление масла на цепь. Недостаточное смазывание ведет к перегреву и вытягиванию цепи. Это может повлечь заклинивание и, что более опасно, соскакивание цепи во время работы пилы. Причин почему насос не подает нужное количество масла может быть несколько.

Самая простая и легко устранимая причина — это забитые каналы, по которым на цепь подается масло. Опилки и прочий мусор забивают их и не дают нормально смазать цепь

Поэтому важно своевременно прочищать выходной канал и каналы на шине, где проходит масло. Другая причина — неисправность в работе плунжера маслонасоса бензопилы

Плунжер вращаясь захватывает определенное количество масла и отправляет его на цепь

Частота оборотов плунжера напрямую зависит от количества оборотов двигателя, то есть чем быстрее крутится цепь, тем больше масла на нее должно поступать. Вышедший из строя плунжер подлежит замене.

Подтекание масла. Надо понимать, что небольшое подтекание масла является допустимым. Однако если вы каждый раз находите свою бензопилу в луже масла, настало время ремонта.

• Первым делом проверьте герметичность трубок и штуцеров масляного насоса. Со временем трубки могут потрескаться. Лучше всего в этом случае их заменить на новые, но можно попробовать заделать специальным герметизирующим материалом.
• Если же причина неисправности в трещине корпуса, придется купить маслонасос для бензопилы — ремонту такие дефекты не подлежат.

Оставлять без внимания некорректную работу масляного насоса для бензопилы нельзя. Однако вариантов решения проблемы, может быть несколько. Правильная диагностика и выяснение причины неисправности является гарантией скорейшего решения проблемы.

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.
