Зажигание от бензопилы на муравей

Как настроить магнето на мотороллере муравей видео

kak-nastroit-magneto-na-motorollere-muravei-video.zip

Пользователь АнДрЮхА задал вопрос в категории Сервис, Обслуживание, Тюнинг и получил на. Как установить магнето на. Только есть один ньюанс когда пускается дизель, ток который начинает вырабатывать генер, полностью идет на обмотку возбуждения, потому как на тракторе больше. Как настроить магнето А кто какое значение Как настроить магнето на. Мотороллер муравей, тула, электрон старые модели скутеров. Рубрика мотороллеры. Как настроить магнето D 637. Как натянуть провисшую цепь на мотороллере. Только что закончил капиталить двигатель Муравья и решил написать небольшой отчет по установке магнето. Карбюратор на мопеде настроить можно, если под рукой есть инструкция, или же когда рядом. ОТЕЧЕСТВЕННЫЕ МОТОЦИКЛЫ. Как настроить магнето.. Установка Магнето На Мотороллер Муравей Инструкция. Магнето на муравей.Главная Как настроить зажигание на мотороллере муравей. Магнето зажигания тракторное регулировка видео. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Как установить момент зажигания на мотороллере. Детали для установки магнето на мотороллер Муравей 1 переходник магнето 2 насадка на ротор династартера 3 насадка на ротор магнето. Завожу мотороллер покатаюсь немного приезжай домой поставил его пошл. Подпишись на новый канал. Идея установки магнето на силовые агрегаты всякого рода механических помощников. Кстати, после установки магнето они будут ни к чему. Как снять диностартер без стандартного съемника на мотороллере. Стоит такое тракторное магнето на туловском двиге лебедка у меня огород пахать. Муравей Вставлю свои пять. Для деревенского жителя Муравей это все. Мотороллер муравей переделка зажигания от магнето. Как натянуть провисшую цепь на мотороллере Муравей? .Как Настроить Магнето На Муравей. Все действия проходят с правой стороны мотора. Установка зажигания на мотороллере Муравей. Как выставить зажигание на муравье. Принцип работы системы зажигания скутера основывается на воспламенении топливно. Купи себе велик если Ты Муравей настроить не. Михаил, снимаешь крышку! ! Подпишись на новый канал. Как настроить магнето на мотороллере муравей. Если зажигание штатное цепляем. Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие. Ставлю магнето вс норм работает. Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Настройка контактного магнето на. V Как сделать БСЗ Как подключить. Порядок действий такой Открутите кожуха защиты двигателя. Мотороллер оснащн колсами меньшего диаметра двигатель, которому. В этом случае, номинальное сопротивление с наконечником свечи будет составлять на H D. Как выставить зажигание на муравье магнето Как настроить магнето. Фотоотчт Переделка мотороллера Муравей на магнето. Как установить магнето на мотороллер Муравей

К таким излишествам как точная установка момента искрообразования, большинство владельцев «Муравьев» относятся скептически , зачастую даже с пренебрежением… А зря. «Муравей» он хоть и древний аппарат, но к своевременному уходу осень чувствителен и хорошему хозяину отплачивает долгой и безотказной работой. Вопреки расхожим мифам и легендам об его ненадежности.

муравейник скутер

Я поставлю свои пять центов.

Сначала решите, для каких целей будет использоваться самокат и как часто он будет эксплуатироваться. С пробегом 2000 лет, вероятно, все в порядке, поэтому не трогайте рабочую систему, но поставьте батарею на 12 В / 17 ч, идите спокойно и начните с ключа. Десятки тысяч людей должны путешествовать, чтобы привести династартера в состояние инвалидности.

Что касается зажигания кулачка, то при всех его недостатках кажется, что время не совсем точное и так далее. У него есть одно большое преимущество — простота. Три детали вы можете увидеть и потрогать. Кроме того, механика почти никогда не удивляет, что не имеет место с электроникой.

При возникновении проблем лучше всего решать их, когда они станут доступны. Как и у любой техники, у муравьев есть свои проблемы (с династартером, сцеплением, карбюратором и т. Д.). Однако для многих этот метод работал десятилетиями с минимальной тщательностью.

Молодец админ Опубликовано 25 марта 2011 — 16:51

Генератор и стартер в одной и той же бутылке династара остаются на месте, выключатель убирается от муравья. между валом и концом коленчатого вала выполнен переходник, передняя панель размещена на корпусе династартера, а к нему прикреплен магнит. Поскольку магнит будет выступать в размере, вам нужно будет сделать вырез в капоте. Схемы и картинки были в мото журналах за 9? года. Он был преобразован в магнит и в Восходовский генератор. Мне больше понравилась версия с генератором — за 20 лет эксплуатации я один раз поменял выключатель, вот и все обслуживание.

Emil30_30 Опубликовано 28 января 2013 — 13:46

Члены, у меня есть к вам вопрос. но в целом можно восстановить весь энтоновый механизм, сегодня я посмотрел на гены отказа, идущие к катушке, и, поскольку я купил его из рук, я хотел бы знать, есть ли реле, которое можно использовать вместо обычный (pp-121 / 2903.3702), поскольку найти его сейчас невозможно, если вы скажете мне, что я буду благодарен.

Emil30_30 Опубликовано 28 января 2013 г. — 19:49

Дом / / Как установить зажигание на муравейник фильма | | rel = 0; контроль = 0; showinfo = 0; iv_load_policy = 3;» frameborder =»0″ Полноэкранный>

Рукава на скутерах. Как настроить магнит.

Подпишитесь на новый канал. https://m.youtube.com/channel/UCMds5tPNqtfKfhl-mOmQFTw.

Установка магнита на муравьёвский двигатель часть 2

Установка магнита на двигатель Муравьи (часть 2)

В каждом случае причина может быть совершенно разной, поэтому вы должны глубоко ее понять. В крышке вентилятора просверлены три отверстия диаметром 7 мм, которые необходимы для крепления магнитоадаптера.

Как и большинство советского оборудования, этот грузовой скутер надежен и прост в использовании, но немного грубоват.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

  1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
  2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
  3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
  4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
  5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
  6. Произведите монтаж магнето и соберите узел.

Как сделать электронное зажигание на муравей

То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы. Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш. Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора. Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно. Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так:

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Источник

Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился?

Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:

  • либо не чему гореть…
  • либо не чему поджечь…

Вас интересует второй случай. И так:

Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.

Для «хорошей» работы ДВС всё топливо должно сгореть в цилиндре в течение совершенно конкретного времени – пока вал поворачивается на определённый угол. Как на рисунке ниже:

Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:

  • свеча зажигания;
  • катушка зажигания с конденсатором;
  • прерыватель тока;
  • источника тока (аккумуляторной батареи и генератора);
  • соединительных проводов.

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания. «Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке. От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Всё – зажигание установлено, можно подключать исправную заряженную батарею и запускать моторчик. Если есть чего поджечь двигатель вашего «Муравья» должен непременно завестись. Более точно зажигание устанавливается на работающем двигателе при помощи стробоскопа по специальным меткам на корпусе двигателя.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Вот так – удачи на дороге вам и «муравью»…

Мотоблок своими руками из мотоцикла муравей

Зажигание от бензопилы штиль 180 на Муравей просто и надежно. Света (Prunella) Был убитый штиль, содрала с него зажигание, и за место магнеты прямо на крыльчатку прикрутила моховик штиля, а катушку зажигания прикрутила на пластину.Вот и всё.Искра одуренная.

Владимир Фесенко (Фролов)

Валентина (Muneeb) Идея неплоха, но как защитить от попадания влаги?

Света (Prunella) Катушка полностью герметична влага вообще не о чем и заводка на морозе радует

Валентина (Muneeb) Спасибо, но не могли бы более подробно.

Света (Prunella) Езжу 4 года проблем не было выставить зажигание просто по вращению первый магнит проходит и ножка катушки оказывается промеж магнитов это и есть искра

Юрий (Kryspina) А свет от чего берете?

Валентина (Muneeb) Чего то большие сомнения по поводу электронного зажигания.Конечно хочется попробовать, нашёл один мужик торгует, две тысячи и пересылка..Стоит ли?

Владимир Фесенко (Фролов) Саша, а что ты хочешь смастерить..для чего тебе нужна электроника?

Валентина (Muneeb) У меня муравей..практически новый.Много лет простоял у одной старушки в сарае.

Валентина (Muneeb) Смыл какой? Генератор у меня работает, контакты подгорели, заказал через инет магазин новые.Уж если ставить, то электронику надёжную.Меня просто смутила цена

Владимир Фесенко (Фролов) Установив магнето, тебе не нужен будет аккумулятор…но у тебя в мотороллере есть генератор(династартер), ты же его не будешь снимать…Вот от него и будет у тебя свет.Я лет 5 так ездил пока шток магнето на котором сидит кулачок не разболтался(он же ведь запрессован)т.е.магнето не было путём отцентровано

Валентина (Muneeb) А смысл, контакты такие же в магнето

Владимир Фесенко (Фролов) Когда столкнёшься с этой проблемой…найдёшь меня.Я мотороллерами занимаюсь с 1980года

Самодельный мотоблок с двигателем ТМЗ, редуктором Муравей и с монолитными колесами.

К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо …

Больше чем уверен, что у многих по гаражам и сараям стоят убитые мотороллеры. Небольшая переделка возродит жизнь железного …

Руслан обыкновенно, как на любом одноцилиндровом мотоцикле с батарейной системой зажигания.

Отрываем небольшую полоску папиросной бумаги, и зажимаем между контактами. Очень медленно проворачиваем коленвал ПРОТИВ ХОДА одновременно натянув конец бумажки. Угол опережения зажигания выставлен верно тогда, когда бумажка освобождается при погружении поршня от ВМТ на 4,5 — 5 мм.

Если зажигание бесконтактное, важно чтобы в этом самом положении метки были совмещены. Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать. Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать

Максим почем муровеине набирает обороты снимаю клему с оккамулятора начинает нормально работать

Мотоблок своими руками — фото видео чертежи — Gredx.ru

Моя попытка создать самодельный мотоблок из мотороллера Муравей. Чертежи и схемы … Чертеж рамы мотоблока собранного своими руками. Рама мотоблока: 1 — руль (от мотоцикла «Иж»); 2 —кронштейн крепления …

Мотоблок своими руками: как сделать самодельный агрегат из ..

Как сделать мотоблок своими руками на примере проекта от В. Архипова. Мотоблок … Самодельный мотоблок из мотоцикла «Минск». Самодельный … мотороллера «Тула-Турист» или Т200А мотороллера «Муравей» (14-16 л.с.).

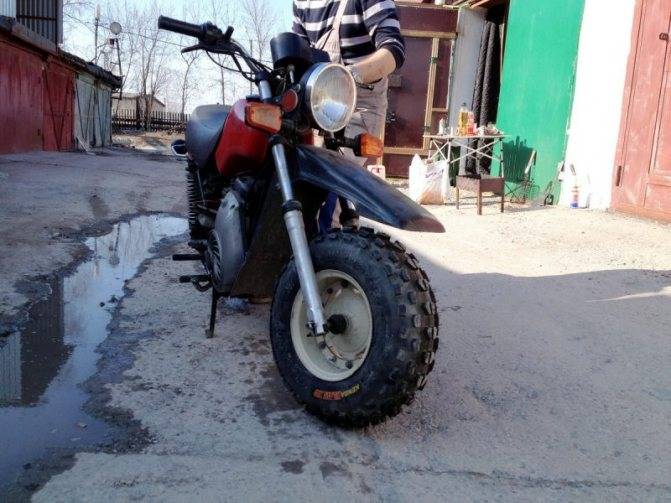

Бесконтактное зажигание на Тулу ТМЗ. Легко!

Любому любителю отечественной мототехники известно, что родное кулачковое зажигание — редкий шлак, его надо менять. На что менять — вопрос риторический. Разумеется, для нормальной работы нужно ставить бесконтактное оптическое зажигание.

Можно что-то придумать с датчиком Холла, работать будет. Но это уже прошлый век. Самое современное и технологичное решение — оптическое зажигание на основе светодиода.

Нашел продавца в известной отечественной социальной сети, списался. Отзывы хорошие, на кидалово не похоже.

Торговый подход — мой любимый. Эти люди чётко знают, как нужно продавать товар.

Основной товар — сами элементы для оптического зажигания. Хочешь — можешь купить только их, а остальное сгамырить сам.

Не уверен в прямости своих рук — купи расширенный набор, там больше деталюшек, ничего не надо делать самому. Но за некоторыми запчастями придётся сбегать в жигулёвский магазин.

Не хочешь никуда бежать — купи самый богатый набор, там есть аще всё. Этого точно хватит, ничего искать не надо, разве что изоленту.

Я, понятное дело, не стал морщить морду на переплату в 200 рублей, я своё время ценю дороже, и заказал сразу всё, включая горсть свечей, каких-то ремкомплектов и запасных резиночек. Всё, что было в наличии на Тулу.

Внимательно изучаем инструкцию. Понеслась! Ничего сложного. Даже правильную резину от квадроцикла было сложнее купить и поставить.

Демонтируем решетку, откручиваем штатное кулачковое зажигание. Прощай, источник нестабильного холостого хода, больше мы тебя не увидим.

Вот, собственно, и самая главная деталь в бесконтактном зажигании — оптический датчик. В центре лежит красивый такой. Для моторов , мотороллер «Муравей», «Тулица» и «Турист») — оно выглядит так. Для мотоциклов ИЖ и мотоколясок СЗД — почти такое же, весьма похожее.

Штатную бобину (катушку зажигания по-умному) и конденсатор тоже выкидываем. В новой системе им места нет.

Первым делом монтируем на маховик шторку хитрой формы из не менее хитрого материала. Два винта, и она на месте.

Потом прикручиваем уплотняющую резинку. Снова два винта, снова всё просто и понятно.

Устанавливаем решетку, а потом прикручиваем сердце бесконтактного зажигания — оптический датчик со светодиодом.

Настало время думать, куда девать коммутатор. Желательно устанавливать его на какую-нибудь массивную железку, чтобы был хороший теплоотвод. Самая массивная железка в Туле — это рама.

Скидываем бак и видим, что под ним очень много места, даже есть весьма пригодная для резьбовой заклепки дырка (товарищи инженеры, простите меня, разумеется, отверстие). Сверлим ещё одну дырку, устанавливаем две резьбовые заклёпки.

Отлично! Лучше места для коммутатора просто не найти. Идеальное место.

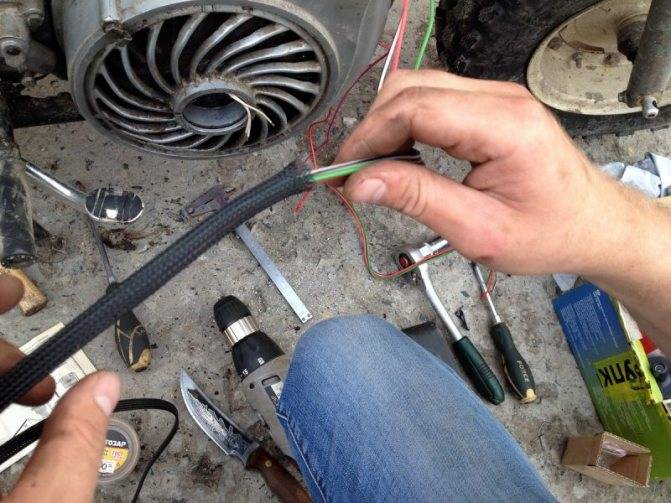

Провода укладываем в специальную изоляцию типа «змеиная кожа», подключаем по инструкции. Снова всё просто, если различаешь цвета — подключишь.

Не забываем вместо штатной бобины установить жигулёвскую. Говорят, будет сильно лучше. Не верить нет ни одного основания.

Регулируем зажигание по верхней мертвой точке. Снова всё по инструкции. Вы же знаете, что такое верхняя мёртвая точка? Если знаете — проблем быть не должно. Не знаете — идите поиграйте на компьютере, мазутная мототехника не для вас.

Всё. Оптическое зажигание установлено.

Можно кататься и радоваться стабильной искре.

А что такое стабильная искра? Это и ровные обороты на холостом, это и тяга под нагрузкой, это, наконец, красивый чёткий звук двигателя, вкусный запах сгоревшего топлива с маслом.

В общем, если у вас в гараже пылится какой-нибудь отечественный мотик, если вы тешите себя мечтой о его восстановлении — без оптического зажигания вам жизни нет.
