Зажимные тиски — их виды, назначение, выбор и способы ремонта

Какие тиски лучше

Определение лучших тисков по типу не может быть корректным, так как их функциональность различна. В этом случае применяется оценка рабочих элементов конструкции.

  • Размеры губок. Широкие губки предохраняют от соскальзывания заготовок при работе. Эффективная площадь поверхности увеличивается с помощью накладок, но предпочтительнее тиски, которые изначально идут с широкими губками.
  • Ход подвижной губки. Тиски редко раскрываются при работе на всю ширину, но глубокий ход обеспечивает универсальность зажима. Если инструмент выбирается не для разовой работы, предпочтительны модели с максимальной длиной хода.

При выборе помните, что ход определяется не только высотой заготовки – также нужен запас на ввод детали.

Рукоятка. Должна быть удобной, так как именно с этой деталью будет происходить основное взаимодействие. Металлические рукоятки большого диаметра удобнее, чем аналоги стержневого типа.

Регулировка давления при зажиме детали не должна быть тугой. Этот параметр зависит от длины рабочей части ручки – расстояния от центра винта до наконечника.

Как пользоваться тисками

Корректная эксплуатация тисков заключается в своевременном уходе за инструментом и соблюдении ряда мер предосторожности

Уход

Чтобы сохранить тиски в рабочем состоянии, содержите резьбовые и подвижные детали в чистоте, для этого достаточно протирать их тканью с растворителем после каждого использования.

Смазка – детали и узлы обрабатываются маслом для двигателя для поддержания плавного открывания подвижных губок. Процедура способствует и защите от коррозии:

  • полностью раздвиньте губки и нанесите слой смазки;
  • сомкните и разомкните детали несколько раз, чтобы равномерно распределить покрытие.

Ржавчина – очищение механическим путем малоэффективно, чаще дополнительно используются специальные антикоррозионные составы.

  • нанесите вещество на ржавчину и оставьте на ночь;
  • зачистите поверхность инструмента щеткой по металлу, пока ржавчина не сойдет;
  • смойте вещество водой и полностью просушите тиски.

Меры предосторожности

Тиски рассчитаны на определенные нагрузки. Несоблюдение условий инструкции грозит инструменту преждевременным выходом из строя.

  • Слесарные модели чувствительны к перепаду объемов деталей – он ослабляет фиксацию губ. Этот тип оборудования не подходит для обработки нагретых стальных деталей.
  • Недопустимо удлинение рукоятки тисков, особенно в зажимных моделях, так как оно увеличивает нагрузку на конструкцию.
  • Модели со станиной закрепляются только на ровных поверхностях в целях безопасности и предупреждения излома заготовок.

В параллельных моделях важно не допускать перегиба зажатых деталей во избежание порчи механизма

Какие материалы используются для изготовления

Зажимное свойство инструмента обеспечивается не только за счет конструктивных особенностей, но и материала, из которого изготавливается инструмент. Из пластика тиски не изготавливаются, так как это не целесообразно. Для изготовления рассматриваемого инструмента используются следующие разновидности материалов:

  • Чугун — это самые популярные разновидности тисков, которые выпускались в СССР. Представляют собой массивные и тяжелые устройства больших размеров, отличающиеся высокими прочностными параметрами
  • Сталь — сегодня многие производители изготавливают инструменты именно из этого материала. Дорогие модели делают из высокопрочной стали, а дешевые — из низкоуглеродистой стали
  • Алюминий и дюралюминий — это два вида материалов, из которых изготавливаются инструменты, отличающиеся невысокими прочностными свойствами. Именно поэтому из алюминия и дюрали изготавливаются тиски малых размеров для применения в узкоспециализированных сферах, например, ремонт электроники, ювелирные мастерские и т.п.
  • Дерево — деревянные устройства встречаются редко, и зачастую только в столярных мастерских, где с их помощью осуществляется фиксация заготовок и изделий из дерева. Устройства из дерева имеют существенное преимущество — они не деформируют деревянные заготовки, исключая их порчу. Практически все составные детали изготавливаются из дерева, кроме прижимного винта

Щечки на металлических тисках изготавливаются зачастую из других видов материалов. Как правило, это цветные металлы, а также дерево или резина. Применение таких материалов для изготовления щечек исключает негативное воздействие на зажимаемые заготовки.

Это интересно! Щечки на тисках съемные, что позволяет их заменять по причине износа или в случае необходимости зажима заготовок из материалов разной прочности.

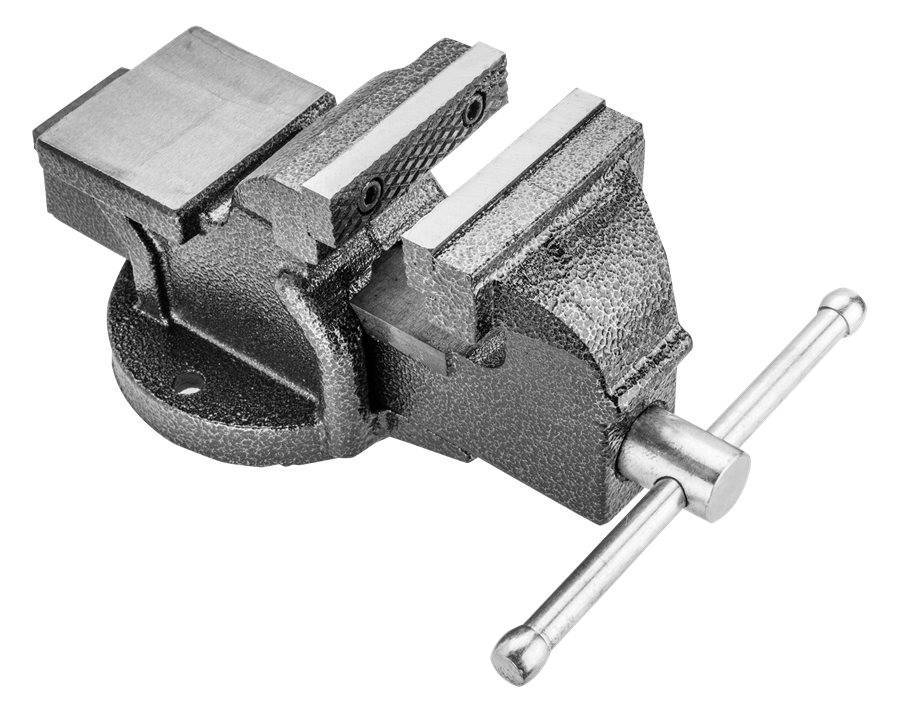

Как выбрать слесарные тиски

Чтобы совершить правильную покупку и не жалеть об ошибке, стоит грамотно подойти к этому процессу. Среди всего обилия инструментов в продаже неопытному человеку легко потеряться, но, следуя простым правилам, можно этого избежать:

  1. Прежде всего, необходимо определиться с типом выполняемой задачи на тисках. Для повседневного применения подойдут самые обычные слесарные тиски, которые являются наиболее универсальными. Если же работа будет идти с маленькими изделиями, возможно, хорошим выбором будут ручные.
  2. В зависимости от количества обрабатываемых изделий следует определиться с типом зажимного механизма. Для домашнего использования вполне достаточно механического, но в случае промышленного использования (даже в рамках небольшой мастерской) вполне резонным будет приобретение пневмо- или даже гидравлических тисков, что очень быстро себя окупит.
  3. Не стоит забывать и про габариты тисков. Ведь именно они определяют, будет ли возможность работать с требуемым изделием. К примеру, для больших и объемных заготовок следует приобрести соответственного размера тиски.
  4. Качество и цена. На тисках не стоит экономить, так как это долгосрочная инвестиция в трудовую эффективность, желательно выбрать тиски из наиболее качественного материала, избегая дешевых сплавов.

Как отремонтировать тиски — разные виды поломок инструмента

Часто при эксплуатации инструмента возникают различные его неисправности, устранить которые в большинстве случаев можно самостоятельно. Если в процессе эксплуатации инструмента возникла их неисправность, то не стоит торопиться их утилизировать. Для начала следует попытаться отремонтировать тиски. Для этого рассмотрим несколько разновидностей поломок с особенностями их устранения.

Неисправность упорной гайки — от высоких нагрузок на чугунных тисках может деформироваться гайка. Случается это не часто, но в случае возникновения неисправности никакой сварочный аппарат не поможет. На фото представлен пример неисправности тисков по причине повреждения упорной гайки. При такой неисправности не остается другого выхода, как выточить новую деталь с соответствующей резьбой. Для этого понадобится помощь хорошего фрезеровщика или токаря. Однако это в любом случае будет дешевле, чем покупка новых тисков. В качестве материала для изготовления новой упорной гайки, рекомендуется использовать бронзу. Дополнительно деталь можно оснастить тавотницей для того, чтобы в последующем не понадобилось разбирать инструмент с целью внесения смазочного материала
Повреждение губки тисков — в этом случае понадобится сварочный аппарат

Однако важно понимать, что чугун не подлежит свариванию. Способ восстановления тисков при помощи сварочных работ является не эффективным, так как в месте сварочного шва при сжатии заготовки может возникнуть повторная деформация

В таком случае рекомендуется найти новую деталь, и заменить ее на инструменте. Это самый надежный способ, как отремонтировать тиски своими руками
Износ винта — в этом случае также понадобится заменить винт, так как в случае его деформации инструмент уже не будет функционировать нормально.

Найти новые запчасти для тисков будет проблематично, а вот купить поддержанный инструмент не составит больших трудностей.

Ниже на видео детальная инструкция о том, как можно отремонтировать и восстановить старые тиски, которая будет полезна всем, кто приобрел или хочет приобрести старые советские чугунные модели.

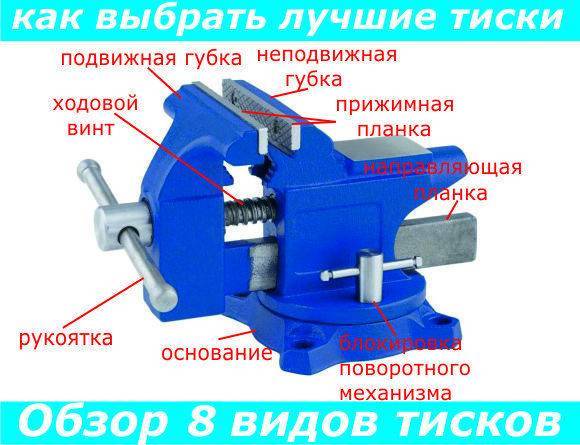

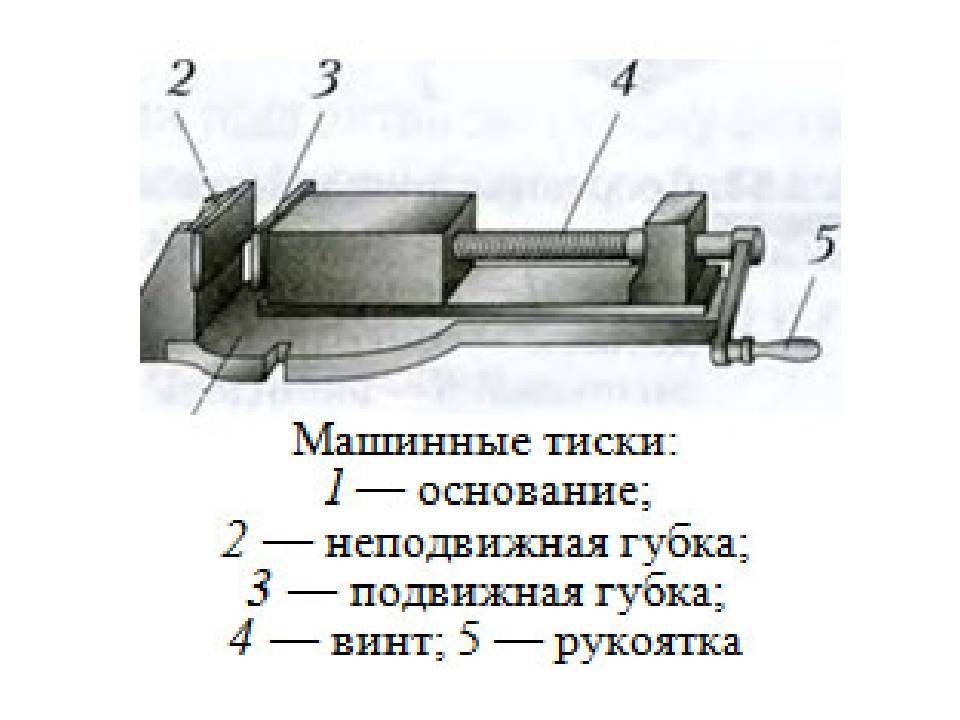

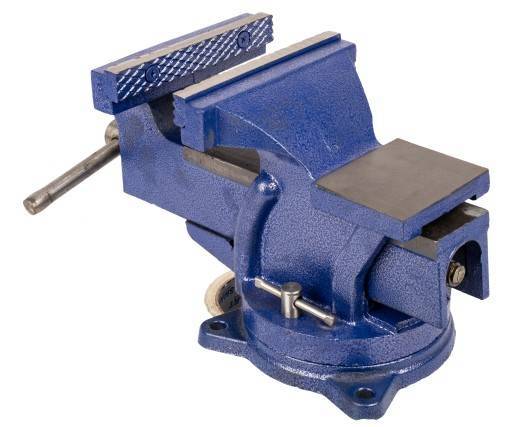

Детали конструкции

Такой слесарный инструмент бывает разных форм и размеров, в зависимости от своего функционала. Он используется и в домашней мастерской, и в цехах заводов и фабрик.

Независимо от размера и места эксплуатации этого механизма, все его разновидности включают в свой состав схожие детали конструкции:

  • основание (опорную плиту);
  • статичную губку;
  • подвижную губку;
  • винт ходовой части;
  • гайку;
  • рукоятку;
  • сменные пластины с насечками;
  • пружину;
  • втулку;
  • крепление для удержания тисков.

Различные модификации тисков могут иметь в своём составе многие другие детали и элементы, в зависимости от функционального предназначения.

Слесарные тиски — довольно тяжёлый инструмент. Он изготавливается из такого крепкого материала, как сталь или чугун. Чтобы его удерживать на поверхности стола, в конструкции этого механизма предусмотрен специальный крепёж, также поддерживающий тиски в вертикальном положении. С его помощью закрепляется статичная (неподвижная) губка устройства. К ней особым способом прикрепляется подвижная губка.

Подвижная губка удаляется и приближается к неподвижной посредством винта с резьбой. Он приходит в движение с помощью выдвижной рукоятки. Поворачивая ручку тисков, можно регулировать расстояние между пластинами, задавая нужную ширину.

Общим для всех слесарных тисков является то, что размер удерживаемой между платинами детали определяет длину максимального расстояния между ними.

Пластины и другие механизмы изготавливаются из прочной стали, так как на них приходится максимальная нагрузка при работе, особенно когда тиски используют как наковальню. Другие детали конструкции также отличаются особой прочностью и надёжностью, высокой степенью износостойкости, что позволяет им легко переносить механические нагрузки.

Зажимная сила тисков и на что она влияет

Усилие зажима — это величина, которая отображает эффективность инструмента. Чем больше размер тисков, тем больше величина зажимного усилия. Измеряется это значение в Ньютонах, и чем выше сила сжатия, тем большее усилие понадобится приложить к заготовке, чтобы сдвинуть ее с места.

Зажимное усилие на инструменте для неподвижной фиксации заготовок — это важнейший технический параметр. От этого показателя зависит не просто качество выполнения работ, но еще эффективность и безопасность. Если усилие зажима будет недостаточным, то в процессе обработки заготовка будет перемещаться и вибрировать, что обязательно отразится на качестве обработки. Кроме того, если в процессе работы с заготовкой она изменит свое положение или вовсе вылетит из зажима губок тисков, то может нанести травму мастеру.

Чтобы исключить такие случаи, мастеру необходимо знать следующее:

  1. Усилие зажима тисков должно соответствовать размеру заготовки
  2. Чем больше габариты и вес инструмента, тем выше значение прижимного усилия губок
  3. Работы с заготовками, зажатыми в тисках, следует выполнять исключительно в защитном обмундировании, соблюдая технику безопасности

Оптимальное усилие зажима слесарных моделей среднего размера составляет от 15 до 30 кH.

Это интересно! Величина усилия зажима тисков является прямо пропорциональной значению размера губок.

Способы окрашивания

Рассчитав необходимое количество краски и праймера, приступают к выбору способа окраски. Как покрасить рабицу и сэкономить на материале? На практике применяют четыре варианта:

  1. С помощью кисти. Самый затратный способ с точки зрения времени и расхода материала. Кисть выбирают мягкую, шириной не более 100 мм. Чтобы уменьшить потери, рекомендуется обмакивать в краску только самый кончик инструмента. Размазывая красящий состав по сетке, контролируют подтеки. Их нужно сразу подбирать полусухой кистью. При всем старании, подтеков и капель на земле, при использовании кисти, не избежать.
  2. С помощью валика. Быстро и качественно покрасить забор, используя валик, можно только с напарником, производя синхронные движения с внутренней и внешней стороны ограждения. Как и в случае с кисточкой, краски на инструмент набирают немного, тщательно прокатывают на кювете и, прижав валики с двух сторон друг к другу, одновременно прокатывают. Таким образом, все ячейки полностью прокрашиваются.
  3. С помощью краскопульта. Самый затратный по расходу материала способ. Краска для сетки рабицы распрыскивается с расстояния 30-40 см. Чтобы не запачкать краской растения и постройки, рекомендуется с противоположной стороны устанавливать заграждающий щит из фанеры или картона.
  4. С помощью меховой рукавицы. Несколько экстравагантный, но эффективный способ для работы с ячеистыми изделиями. Меховая рукавица выворачивается мехом наружу и используется в качестве кисти. Этот способ также сопряжен с повышенным расходом материала – краска пропитывает толстую рукавицу, накапливаясь в ней. Для защиты рук рекомендуется надевать резиновые перчатки.

Что называется струбциной и ее конструкция

Наверняка у многих имеется такой кухонный инструмент, как ручная мясорубка. Так вот этот прибор крепится к столу при помощи зажима, который и является струбциной. Из этого теперь понятно, что этот прибор служит для фиксации деталей в соответствующем предустановленном положении. Применяется струбцина преимущественно при проведении столярных и слесарных работ, и является одним из обязательных инструментов кровельщиков и строителей.

Струбцину еще называют вторыми руками или помощником, что не удивительно, ведь это приспособление дает возможность мастеру самостоятельно работать с длинными балками, досками и прочими стройматериалами. Основная задача приспособления — временное закрепление деталей в соответствующем положении. И с этой функцией инструмент справляется лучше всего, ведь кроме надежности, стоит выделить такое преимущество его применения, как простота эксплуатации.

Это интересно! Возникло название струбцины от немецкого слова schraubzwinge.

По устройству струбцина представляет собой вертикальное основание с нарезанной резьбой или без нее, которое зафиксировано на металлической раме с ответной частью. Винтовая деталь служит не только для фиксации, но еще и усиления или ослабления давления на фиксируемый предмет. Изготавливаются приборы преимущественно из металла, но для конкретных целей выпускают также деревянные или пластиковые варианты.

Виды устройств по типу приводного механизма

Хотя самыми востребованными вариантами тисков являются модели ручного типа или механические, но при этом производители выпускают другие разновидности зажимных устройств. В ручных тисках прижимное усилие возлагается на человека, что является не всегда комфортным. Для облегчения участи человека, производители выпускают инструменты со следующими типами привода:

  1. Пневматические — основная работа возлагается на давление сжатого воздуха, за счет которого выполняется фиксация детали в губках инструмента. Принцип работы таковых тисков заключается в том, что рукояткой необходимо зажать заготовку в губках, а после для обеспечения ее неподвижности, следует воспользоваться механизмом, работающим от сжатого воздуха. Для подачи сжатого воздуха в специальную камеру инструмента применяется компрессор. Усилие прижима у таких инструментов намного выше, чем у моделей механического типа (даже при одинаковом размере губок)
  2. Гидравлические — работают по идентичному принципу с пневматическими, только вместо сжатого воздуха используется масло. Причем гидравлические модели бывают двух типов — со встроенной системой гидроусиления или подключаемые к масляным насосам. Первый вариант стоит дороже, но при этом они не требуют подключения к дополнительным агрегатам. Тиски гидравлического типа применяются преимущественно на производстве, где очень важна точность и высокая сила зажима заготовки. Гидравлический привод не только усиливает прижим заготовки, но еще и облегчает участь человека

Самые простые, но при этом очень популярные — это механические устройства. Для дома и не только, таких инструментов хватает сполна, если только они выбраны правильно.

Разновидности

Фрезерные тиски классифицируют на несколько типов:

  • станочные поворотные;
  • пневматические тиски;
  • гидравлические.

Станочные с поворотной частью

Основной частью данных аппаратов считается диск для ротаций, при помощи которого происходит перемещение заготовки согласно заданным программам обработки. Закрепляются тиски плотным зажимом в виде стержня из металла с нарезанной на нем резьбой. За поворотную часть выносится регулятор неподвижный. В диске для ротаций изготавливают углубления для надежной фиксации приспособления с ручным управлением, состоящим из двух металлических пластин, расположенных параллельно.

Для регулировки на станине расположен стержень с нарезанной резьбой, устанавливается перпендикулярно, с противоположной стороны на нем имеется ручка. Технические характеристики вала приводного подбираются с условием отсутствия вреда губкам в процессе эксплуатации. Благодаря таким параметрам при зажиме заготовки можно регулировать расстояние между губками, а также усилия прижатия. Для облегчения работы мастера в некоторых тисках перемещаются обе части, а также имеется рычаг для ускоренного зажима детали.

Ручные поворотные тиски применяются в частных мастерских при работе с хрупким материалом. Автоматические аппараты могут повредить заготовки, ручное управление позволяет рассчитывать усилия прижатия. Имеют низкую цену.

Пневматические тиски

В основании расположены пара пластин для ротации, аппарат состоит из параллельных пластин, а также рельсы. Для регулировки применяют трубку, изготовленную из герметичного корпуса, которая присоединяется к подвижной части станины тисков. Нагнетание сжатого воздуха производится при помощи насоса с ручным или электрическим приводом. При необходимости закрепить деталь подают воздух в трубку, соединенную с поршнем, он двигается вперед. Чтобы разжать губки переключают пневмораспределитель, система стравливается.

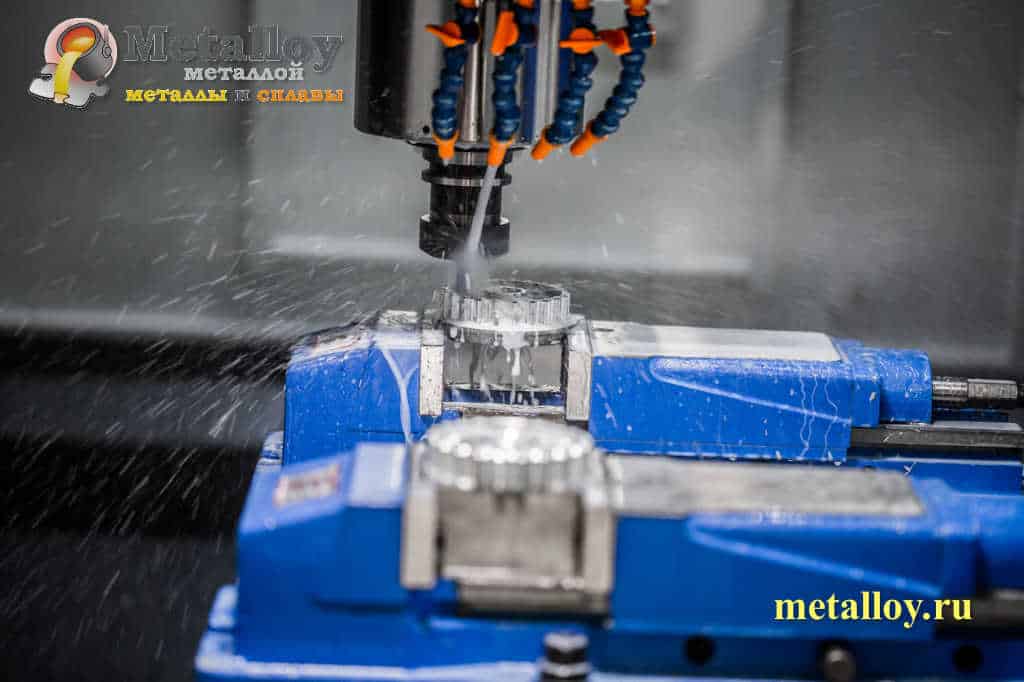

В результате применения на станках с программным управлением, тиски оснащаются электрическим приводом. При таком исполнении получают автоматическое вращение в процессе обработки, при этом увеличивается эффективность фрезерования, усилие прижатия выше, чем у ручных.


Пневматические тиски в работе

Гидравлические

Конструкция схожа с пневматическими, только в качестве материала носителя применяется гидравлическая жидкость. Зачастую используют дистиллированную воду, однако для достижения повышенных усилий прижатия в системы заправляют вязкую жидкость. Емкость с маслом или водой закрывают герметично для сохранения нагнетенного давления. Применяются в промышленных производствах и частных мастерских.

Самодельные тиски — от столярных до слесарных

Каждый хозяин хочет иметь в своей мастерской удобные слесарные или столярные тиски. Это позволит в любое время обработать любые детали или заготовки из дерева или материала. С их помощью быстро выполняется резьба по деревянным заготовкам. Многие мастера заменяют данное приспособление струбцинами. Это немного неудобно, они могут время от времени соскальзывать, да и прикреплять их нужно только к бруску. Лучше иметь тиски, которые можно сделать даже самим в домашних условиях.

Слесарный зажимной инструмент обычно выполнен из металла. Самостоятельное их изготовление более трудоемко в сравнении с деревянными столярными вариантами. В следующем видео ролике подробно описаны все этапы по самостоятельному изготовлению тисков из металла:

Так как столярные фиксирующие устройства предназначены в основном для обработки древесины и других податливых материалов, то в их конструкции задействовано минимум металлических компонентов. Изготовить их намного проще из подручных материалов, и следующий видео ролик это продемонстрирует:

Если обратить внимание на столярные верстаки заводского изготовления с зажимным устройством, то они представляют собой корпус и подвижную планку. Последняя, в свою очередь, может перемещаться по двум направляющим. Инструмент нужно прикручивать винтами и специальными болтами к поверхности

Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные столярные тисы

Инструмент нужно прикручивать винтами и специальными болтами к поверхности. Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные столярные тисы.

Первым делом нужно подобрать и приобрести соответствующие детали. В качестве ходовых винтов можно использовать шпильки с резьбой. С ролью направляющих справятся отрезки труб малого диаметра или гладкая металлическая арматура (прут). Неподвижная губка может быть сделана из сосновой доски. Ее нужно прочно прибить к поверхности стола. Подвижную часть также изготавливают из доски соответствующих размеров. В досках сверлят отверстия под шпильки. Дополнительно губки могут быть укреплены металлической полосой. В зависимости от того, какие будут подобраны детали, можно изготовить тиски разного размера. Это позволит работать с досками любой длины и с деталями разных размеров и формы

Важно, чтобы во время работы данный инструмент был крепко прикреплен

Рассмотренные виды фиксирующих устройств незаменимы как в любой домашней мастерской, так и в производственных циклах. Настольные тиски довольно многофункциональны. Они могут быть столярными, слесарными или станочными. А размеры их варьируют от от крупных промышленных образцов до миниатюрных ручных вариантов. Для личного использования в продаже имеется большой ассортимент зажимных устройств. А при желании всегда модно изготовить тиски своими руками из подручных материалов.

Тиски слесарные своими руками

Умелому мастеру не составит труда изготовить нужный инструмент самостоятельно. Добротные самодельные слесарные тиски эффективно выполнят свою функцию, сэкономив немалый бюджет. Что понадобится для сборки устройства:

  • уголок из стали;
  • отрез швеллера;
  • металлический стержень (d = 20 мм);
  • направляющие прутья;
  • болты, шайбы и гайки;
  • электрическая дрель;
  • аппарат для сварки;
  • болгарка.

До начала работ следует изготовить из металлического стержня винт самостоятельно или в мастерской на специальном оборудовании. Далее можно действовать по инструкции:

  1. Поперек двух параллельно расположенных отрезков уголка снизу приваривается пластина с отверстиями для закрепления будущих тисков на поверхности.
  2. Поверх этих отрезов, поперек верхних их краев, приваривается кусок уголка, который будет служить неподвижной губкой.
  3. Напротив нее, с другого края тоже закрепляется уголок с отверстием и приваренной к нему гайкой.
  4. После этого изготавливается подвижная часть тисков: в швеллере пробивается отверстие для ходового винта, к нему приваривается гайка, все это крепится к полке куска уголка и надевается на винт.
  5. Швы зачищаются, все элементы покрываются краской и собираются в готовые слесарные недорогие тиски.

Источник

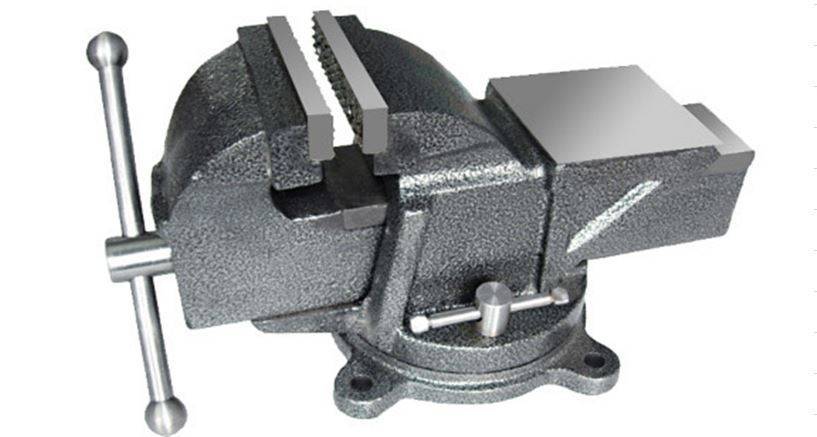

Разновидности инструментов

Существуют различные типы тисков, которые предназначены для решения разнообразных задач. В конструкциях имеются особенности, которые нужно учитывать при выборе.

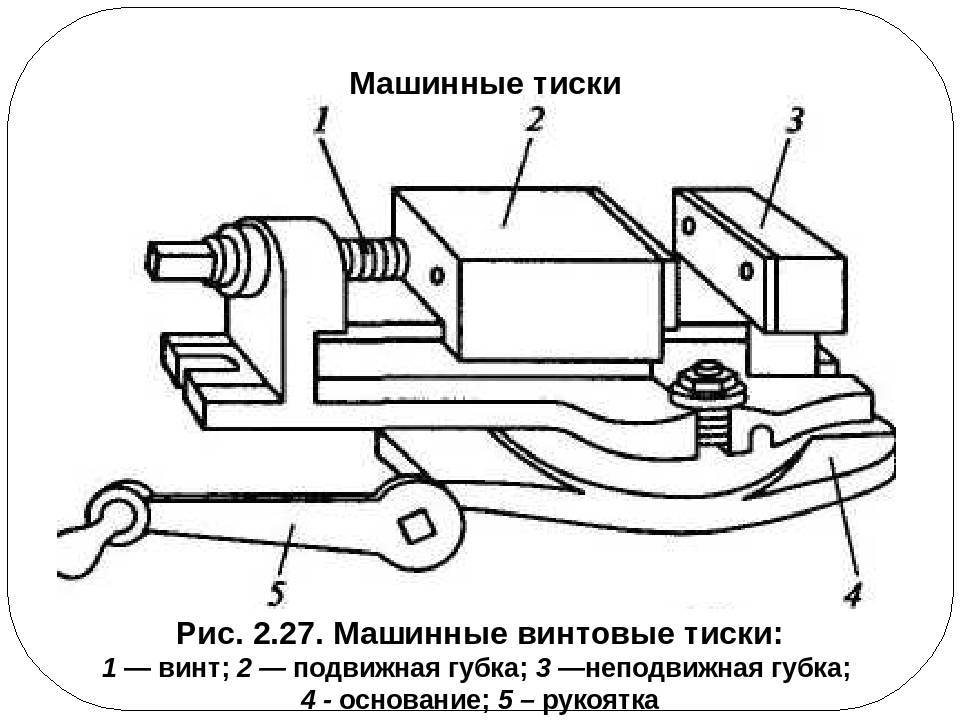

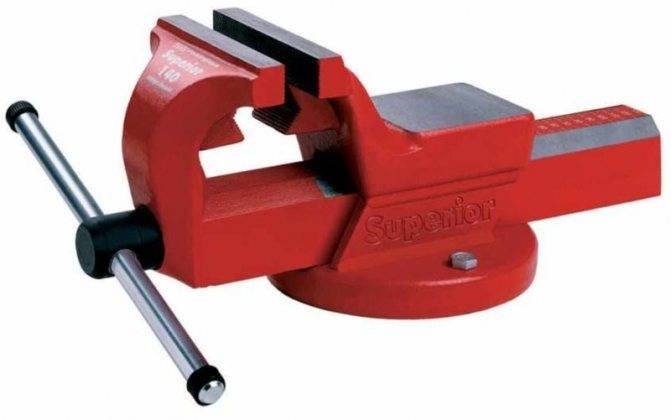

Винтовые модели

Они используют прижимной винт который проходит через всю толщину инструмента. Он полностью покрыт резьбой, которая имеет трапециевидное сечение. Фиксация происходит при помощи винта, расположенного с внешней стороны инструмента. Прижим осуществляется при его вращении по часовой стрелке.

Схема устройства тисковИсточник moiinstrumentu.ru

Быстрозажимные тиски

В отличие от винтовых моделей подвижная губка не посажена жёстко на винт. Она может немного смещаться в поперечном направлении по желанию мастера. Эта деталь подпружинена и обычно надёжно прижимается винтом. При сдвиге она может свободно перемещаться вдоль винта.

Таким образом удобно перемещать подвижную губку на сравнительно большое расстояние. Это свойство будет полезна, если нужно быстро открыть тиски, чтобы поместить туда относительно объёмную деталь.

Быстроразъёмные

В таком инструменте подвижная губка легко перемещается вдоль оси. При этом зажим осуществляется при помощи специальных рычажков. Преимуществом такой конструкции является возможность быстрой подготовки к работе.

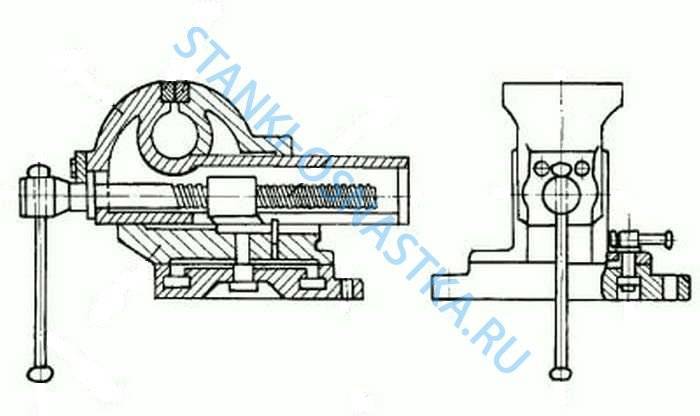

Изображение ттисков в разрезеИсточник moiinstrumentu.ru

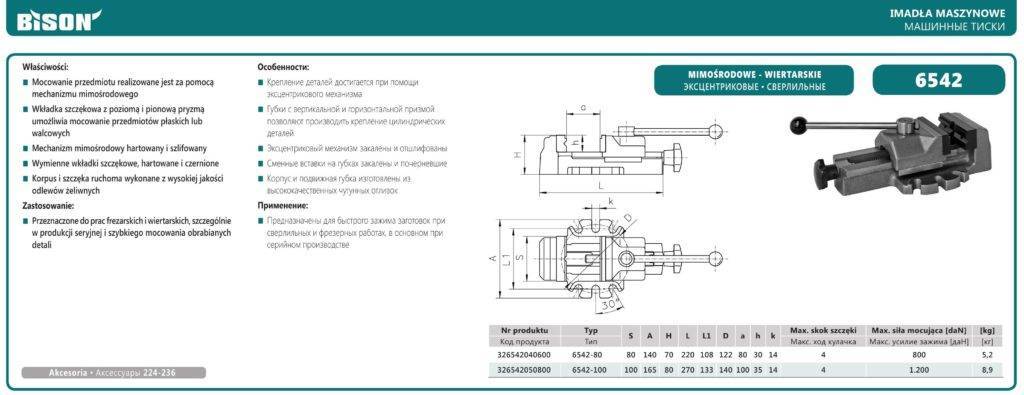

Эксцентриковые тиски

Они представляют собой поворотный механизм, прижатие которого регулируется при помощи выведенной рукоятки. Когда происходит фиксация детали, осуществляется надёжный прижим.

Пневматические модели

По устройству они напоминают инструмент стандартной конструкции. Дополнительно с противоположной от винта стороны прикреплено пневматическое силовое устройство. Давление воздуха обеспечивает нужную силу зажима, достигая её в течение 2-3 секунд.

Гидравлические тиски

К ним подведён гидравлический механизм, который может быть встроенным или подключаемым. Такие тиски обычно применяются на производственных предприятиях. Применение гидравлики экономит силы мастера и позволяет ускорить выполнение работы.

Тиски должны быть практически в каждой мастерскойИсточник moiinstrumentu.ru
