Ремонт бензопилы своими руками

Как уже отмечалось ранее, основные сложности возникают при ремонте бензопил. Причём проблемы возникают не на стадии их устранения, а раньше. Чтобы отремонтировать инструмент, необходимо правильно диагностировать поломку.

Часто бывает, что одними и теми же симптомами обладают разные поломки. Другими словами, перед тем, как демонтировать карбюратор и осуществить разбор двигателя, стоит убедиться в причинах неисправности.

Все бензопилы могут быть разделены на три больших класса:

• полупрофессиональный инструмент;
• профессиональный инструмент;
• бытовой инструмент.

К последнему классу относят устройства, предназначенные для применения даже неквалифицированным пользователем. Вибрация означенного инструмента сведена к минимуму. Кроме того, вес бытовой бензопилы весьма небольшой.

Методы проверки модуля зажигания.

Единственно верный метод диагностики исправности катушки зажигания это смена ее на заранее рабочий тестовый эталон: если после смены нашему клиенту остается работает как следует, то дело было в катушке. Если у вас такой нет, то движемся далее

Чтоб исключить вероятные неисправности не знакомых проводки и кнопок выключения, временно проведения проверки отсоединить управляющие провода от катушки.

1. Измерение сопротивлений катушки. Данный метод не каждый раз применим: во-1-х, следует знать характеристики сопротивлений обмоток катушки. Во-2-х, зажигание кроме катушки индуктивности содержит полупроводниковые элементы для формирования подходящего высоковольтного импульса. Как говорилось выше, их неисправность может проявлятся только при нагреве. Для корректного измерения модуля нужно отключить от него бронепровод и колпачек, что сделать без последствий невозможно. Делаем вывод, достоверные измерения вероятны, когда известны правильные характеристики и проводятся они в рабочих критериях.
2. С помощью устройства, проверяющего наличие искры. Он устанавливается в разрыв цепи меж свеч и высоковольтным проводом катушки зажигания. Устройство дорогой и применяется по большей части в суровых сервисных центрах. В качестве типичного примера, тестер позволяющей вести бухгалтерский учет (софт) зажигания от Штиля ZAT 4. Стоимость 30-50.
3. Используя свечки. Выкрутите свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой меж ее контактами. миф способ примерный не дает полного представления о состоянии катушки зажигания, потому что свеча находится не под давлением и маховик будет крутиться резвее по причине отсутсвия компрессии в движке (свеча вывернута)
4. Варварский метод. Его употребляют на собственный ужас и риск в безнадежных ситуациях.

снять колпачек со свечки и воткнуть туда гвоздь

Осторожно, не повредите внутренности колпачка. его позже одевать назад на свечу и эксплуатировать

Шляпку в гвозде лучше откусить. По другому возникают трудности с его извлечением.
расположите гвоздь в 6-7мм от цилиндра.
«заводите» движок, другими словами совершайте обыденные деяния при заводе инструмента. Этим вы заставите работать систему зажигания. Посмотрите на то, что свеча обязана быть ввернута в свечное отверстие.
смотрите на предмет наличия и цвет искры. В правильном варианте искра обязана быть «сильная» и броского голубого цвета. Все другое – признак неисправности.
Принципиальные моменты:

— свечу выкручивать нельзя: отсутствие компрессии приведет к более резвому вращению маховика, что не будет соответствовать реальным режимам работы

— если имеются электрические узлы в системе зажигания, то таковой способ может вывести их из строя

— расстояние меж гвоздем и цилиндром моделирует компрессию и диэлектрические характеристики топливной консистенции. Расстояние 6-7мм примерное и может отличаться на различных моделях изделий.

Качественная модель от шведской компании бензопила Хускварна 142 — это легкий агрегат для бытового использования, с заявленной от производителя надежностью, долговечностью и высокой производительностью. Его характеристики позволяют применять прибор в полупрофессиональных целях. Конструкция модели выполнена в классическом стиле с применением современных технологий. Производитель позаботился о комфорте оператора во время работы с устройством.

Системы зажигания бензопилы

Не слишком много лет назад, системы зажигания, используемые в профессиональных пилах были кулачковые. Они были тяжелыми, сложными, дорогими и склонны к всевозможным проблемам — особенно в дождливые дни. Даже когда у пилы «была искра,» она часто трудно запускалась. Некоторые пилы едва производили достаточно энергии, чтобы дать вспышку на частоте вращения коленчатого вала. И постоянное дерганье ручки стартера было нормой.

Сегодняшние системы являются небольшими, легкими, и прочными. По сравнению с ранними системами зажигания они почти безотказны. Современная катушка является профессиональной и практически всегда служит весь срок службы бензопилы. В то время как изменения в системах зажигания были капитальными, иногда могут встречаться проблемы в работе. Часто эти проблемы легко исправить самому и не требуют поездки в мастерскую за дорогим ремонтом.

На что обращать внимание, когда затруднен запуск двигателя?

Когда возникли проблемы зажигания, один из первых пунктов на предмет инспекции является — свеча зажигания

Обратите внимание на повреждения керамического изолятора или признаки износа на электроде. Если свеча имеет съемный колпак, убедитесь, что он прилегает туго

Далее, посмотрите на провода ведущие от катушки, нет ли на них обрыва или повреждения изоляции. Вибрация двигателя может привести провода к трению друг о друга или другого компонента. При трении страдает, даже самая прочная изоляция.

Провод выключателя, который терся достаточно долго, может вызвать тот же эффект, что и выключатель при выключении пилы. Другими словами замкнуть провод управления катушки.

Другие проблемы возникают, когда провода проходят между частями антивибрационной системы пилы. Постоянные изгибы и растяжения в конечном итоге могут привести к их разрушению. Иногда эти обрывы не являются очевидными, потому что они происходят внутри изоляции. Обрыв иногда трудно найти, потому что провод внешне может выглядеть идеально.

Провод свечи зажигания, также, должен быть проверен. Иногда колпак свечки провода зажигания может вызывать проблемы. Видимым знаком проблемы является коричневый или жженый остаток на внешней керамики свечи зажигания. Это признак того, что искра гуляет вдоль внешней керамической обмотки свечи зажигания. В это время пила может работать, но работа будет неустойчива и будут гулять токи.

Проверьте колпак свечи зажигания на целостность и наличие трещин. Если колпачок свечного провода поврежден, пила может по-прежнему работать, но может дать оператору неприятный болевой шок, если он приблизится к нему. В приведенном выше фото, следите за проводом и колпаком. Также имеет место выход из строя транзистора, который вделан в колпак, на некоторых моделях пил.

В системе зажигания пилы часто выходят из строя тумблеры выключения, их можно проверить. Отсоедините провода выключателя от модуля и проверьте зажигание. Иногда переключатель заставляет его быть постоянно «выключенным.» Если у вас есть искра после отключения выключателя, замените его и протестируйте пилу.

Оболочка на этом проводе изношена, видно износ в месте движущихся деталей. Все провода подвержены повреждениям от вибрации и должны проверяться время от времени.

Постоянно проверяйте провода, они должны быть не в натяг и не переломлены, а также провода не должны плотно касаться вибрирующих деталей.

Катушка зажигания (магнето). Проверка исправности и выставление зазора.

Часто сталкиваемся с ситуациями, когда пользователи инструмента приходят с неисправным зажиганием. Нередко оно действительно оказываются неисправными, но часто катушка зажигания к поломке инструмента отношения не имеет. Ниже описаны действия по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Проделать следующее:

• визуально оценить отсутствие трещин и видимых дефектов на корпусе катушки
• загрязенность токопроводящих элементов и узлов
• исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
• проверить состояние свечного колпачка: часто его отрывают от высоковольтного провода и пытаются восстановить «подручными» методами. Помните: любые «сопли» в этом месте снижают качество электрической дуги свечи
• проверьте исправность свечи. Качество нашего бензина не позволяет свече «долго жить»
• проверьте исправность выключателя цепи. Особенно актуально для китайских пил и триммеров.

Смысл данных действий состоит в том, чтобы исключить из перечня возможных неисправностей все элементы цепи, кроме катушки. Если все в порядке движемся дальше.

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания. Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

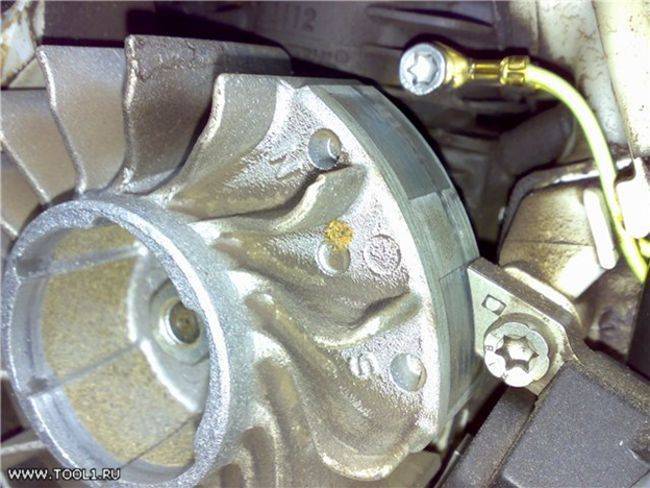

Чтобы изначально правильно настроить подходящий зазор между маховиком и катушкой зажигания на бензопиле, ее владельцу потребуется специальный пластинчатый шаблон. Однако покупать его для единоразового использования не всегда выгодно. В некоторых случаях шаблон можно заменить на самодельный. Для его изготовления оператору потребуется пластиковая гладкая бутылка, из боковой части которой нужно вырезать тонкую полоску. При этом на самодельном шаблоне не должно быть тиснений.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

1. Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
2. Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
3. Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
4. Далее оператор должен аккуратно извлечь шаблон.
5. В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопилы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.

Зажигание

Основным в этой группе неполадок является двигатель.

Зажигание один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.

Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.

Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.

У них меньше движущихся частей и отсутствуют контакты, которые надо периодически выставлять, часто выходившие из строя. Катушка, применяемая на современной бензопиле, проработает до конца службы вашего инструмента. Бензопила стала намного надёжней и проще в обслуживание.

Бензопила Зазор Между Катушкой И Маховиком

Бензопила зазор меж катушкой не маховиком

Запчасти для бензопил не триммеров с доставкой Русской почтой в почти всех регионах наложенным платежом. СДЭК, ПЭК, Деловые полосы по предоплате

• Запчасти для бензопил
• Цилиндро-поршневые группы бензопил
• Карбюраторы бензопилы
• Стартеры для бензопил
• Катушки зажигания бензопил
• Крышки тормоза цепи бензопил
• Натяжители цепей
• Сцепление бензопил
• Маслонасосы
• Коленвалы бензопил
• Маховики бензопил
• Подшипники бензопил
• Сальники не прокладки бензопил
• Рессоры бензопил
• Остальные узлы не детали бензопил
• Пробки (крышки) баков бензопил
• Глушители бензопил
• Запчасти для триммеров
• Цилиндро-поршневые группы триммеров
• Карбюраторы для триммеров (бензокос)
• Стартеры для триммеров (бензокос)
• Катушки зажигания триммеров (бензокос)
• Сцепление триммеров (бензокос)
• Маховики триммеров (бензокос)
• Редукторы триммеров (бензокос)
• Коленвалы триммеров (бензокос)
• Элементы штанги не ручки
• Сальники не прокладки триммеров
• Глушители триммеров (бензокос)

Отбор по моделям

• Бензопилы
• Запчасти на китайские бензопилы 45, 50 два куб.см
• Запчасти на китайские бензопилы 30 восемь куб.см
• Запчасти на китайские бензопилы 20 5 куб.см
• Запчасти на китайский Штиль 660
• Запчасти на Партнер 350, 351, 352, 371
• Запчасти на Партнер 340S, 350S, 360S
• Запчасти на Хускварна 137, 142
• Запчасти на Хускварна 230, 235, 236, 240
• Запчасти на Хускварна 365, 372
• Запчасти на Штиль 180
• Запчасти на Штиль 210, 230, 250
• Запчасти на Штиль 290
• Запчасти на Штиль 361
• Триммеры
• Запчасти на китайский триммер 33, 43, 50 два куб.см
• Запчасти на китайский триммер 20 6 куб.см
• Запчасти на Хускварна 125, 128
• Запчасти на Фаворит Т283, Т284

Катушка зажигания (магнето). Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно хотя оказываются неисправными, но нередко катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Первичные проверки системы зажигания.

Заранее без выполнения высококачественной установки как тестировать модуль зажигания проверьте исправость последующих частей цепи:

• свечки не выключателя
• состояние свечного колпачка: должен плотно крепиться на свече, высоковольтный провод агрессивно закреплен не вылетает из колпачка не катушки, матерал колпачка не содержит трещинок
• высоковольтный провод не поврежден на всей длине, контакты не соединения проводов плотные у их нет следов коррозии
• зрительно оценить отсутствие трещинок не видимых изъянов на корпусе катушки
• загрязенность токопроводящих частей не узлов убрать
• по способности смените заправку: бензин для вас понравятся плохим

Смысл данных действий состоит о том факте, чтоб исключить из списка вероятных дефектов что остается сделать нашему клиенту элементы цепи, не считая катушки. Если нашему клиенту остается в порядке движемся далее.

Зачем нужна хорошая искра. Немного физики процесса.

Качество искры определяет ее способность поджигать верно сформированную воздушно-топливную смесь в рабочих критериях. Начальный поджиг консистенции осуществляется в искре по другому как ее еще именуют шнуре пробоя от импульса электронного тока, выработанного катушкой зажигания. Здесь месте происходит фактически моментальный разогрев молекул бензина не кислорода, от каких причин они вступают в хим реакцию горения. Потом подобна нефти распространяется полностью на объем консистенции с обычной скоростью 30-40м/с, формируя фронт горения определенной формы. Способ существования искры не воспламенения происходит за 1-2мс.

Как отрегулировать?

Наибольшая нагрузка при эксплуатации бензопилы конечно же приходится на двигатель. Самой уязвимой его частью является катушка зажигания. Мелкие неполадки вполне можно устранить самому, например, настроить зажигание.

Регулировка зажигания необходима, если:

• вы хотите продлить срок службы пилы — в профилактических целях;
• бензопила не заводится, выявлена проблема в размерах зазора (для каждой модели изготовители пописали свой размер зазора, усредненными показателями считается параметр от 0,2 до 0,4 мм);
• мотор работает с перебоями;
• мощность инструмента снизилась.

В бытовых условиях мы можем отрегулировать зазор в катушке зажигания, что во многих случаях решает вышеперечисленные проблемы.

Алгоритм выставления зазора

Для регулирования зазора в катушке зажигания бензопилы вам понадобятся: шаблон для выставления зазора или щуп (чаще всего используется самодельная заготовка, например, кусок пластиковой бутылки или картона), торцовый ключ нужного размера.

У всех моделей строение катушки одинаково, могут различаться лишь рекомендуемые производителем размеры зазора. Рассмотрим для примера алгоритм регулирования зазора для одной из самых популярных и узнаваемых моделей бензопилы — Штиль 180.

Система зажигания бензопилы Stihl MS 180. A — катушка и магниты на маховике, B — место размещения контактов, C — маховик.

Подготовим все необходимое, в том числе вырежем полоску из пластикового баллона без тиснения — она послужит нам шаблоном. Оптимальным зазором для бензопилы Штиль 180 является значение 0,2 мм. (в зависимости от модели это значение может колебаться от 0,2 мм до 0,4 мм). Далее выполняем следующую последовательность действий:

1. Снимем защитную крышку;
2. Снимем модуль с насвечником и высоковольтным проводом;
3. Откручиваем болты зажигания для ослабления;
4. Подведем магниты, расположенные на маховике к катушке;
5. Зажмем пластиковую полоску между маховиком и катушкой. Тем самым мы выставляем необходимый зазор;
6. Закрутим болты и вынем полоску пластика;
7. Выполним проверку: прокрутим несколько раз маховик в полный оборот, проследим, чтобы движения были свободными и маховик ни за что не цеплялся.

Процедура регулирования зазора катушки зажигания будет одинаковой для всех брендов. Однако хочется отметить, что отличительной особенностью бензопил китайского производства являются частые поломки электронных блоков зажигания и ослабление резьбового крепежа из-за некачественной сборки.

Следовательно, регулировать зазор придется примерно в 3 раза чаще, чем, например, у того же самого «Штиля». Стоит еще отметить, что часто в комплекте к пилам китайского производства поставляются некачественные свечи. Есть смысл запастись ими заранее.

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
• (H) – отвечает за тягу на высоких оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

• осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
• проверить чистоту элементов катушки и подключенной к ней электрической проводки;
• осмотреть состояние изоляции проводов;
• оценить надежность креплений;
• осмотреть состояние колпачка, который образует искру;
• проверить состояние свечи;
• проверить работоспособность выключателя свечи;
• мультиметром проверить напряжение внутри узла.

https://youtube.com/watch?v=3L-ja5c7ObY

Проверка катушки выполняется в таком порядке:

1. Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
2. Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.

Как отрегулировать зазор свечи зажигания?

В идеале это делают при помощи шаблона, который можно на выбор:

• приобрести;
• изготовить самостоятельно, используя для этого плотный пластик.

В идеале между электродами зазор должен составить около 0,5 мм. Постарайтесь туго зафиксировать крепежные элементы перед тем, как убирать шаблон, но не перестарайтесь, чтобы ненароком не сломать хрупкие детали, расположенные с этим узлом.

Как очищать свечи?

Обратите внимание на очищение свечи (важный этап технического обслуживания инструмента», а также коррекции зазора). При интенсивном использовании агрегата, процедура эта проводится еженедельно

В другом случае, достаточно двух раз в год (перед началом зимней эксплуатации и летним сезоном).

Свечи бензопилы Партнер, так, как и свечи, Чемпион, детали других моделей и марок инструментов в идеале очищаются химически. Их обезжиривают при помощи растворителя или ацетона, после чего подсушивают (летом на солнце, а альтернативно на горелке плиты). Затем свечу обрабатывают 20%-й раствором уксуснокислого аммония (жидкость горячая). При необходимости свечу зачищают, используя для этого щетку капроновую или по металлу. Напоследок деталь промывают и подсушивают.

Устройство стартера

Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

Устройство и принцип работы стартера бензопилы

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.

Пружина стартера бензопилы

В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера

Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму

Регулировка карбюратора бензопилы Хускварна 236 своими руками

Настройка карбюратора садового инструмента предназначена, в первую очередь, для стабилизации работы двигателя.

О необходимости выполнения этой процедуры оператору бензопилы подскажут следующие признаки:

• повышенное выделение дыма при работающем двигателе;
• слишком высокие обороты во время работы ДВС на холостом ходу;
• заниженные максимальные обороты и отсутствие требуемой тяги;
• плохой запуск холодного и горячего мотора.

Кроме того, в некоторых случаях своевременная настройка карбюратора будет необходимой после проведения капитального ремонта бензопилы.

Чтобы отрегулировать карбюратор бензопилы Хускварна 236, ее владельцу нужно действовать в таком порядке:

Сначала на пиле с холодным мотором нужно установить заводские настройки топливного узла. Чтобы узнать, в какое положение переводить винты, нужно изучить указания в инструкции по эксплуатации;
Затем нужно завести ДВС и дать ему поработать до полного прогрева;
Далее нужно начать вращение винта «L» по часовой стрелке до того момента, пока не будет найдена максимально стабильная работа мотора на высоких оборотах

Сразу после этого винт потребуется вывернуть на 1/4 оборота против часовой стрелки;
После этого нужно обратить внимание на цепь. Если она вращается на шине, значит, оператор пилы должен отрегулировать положение винта «T»

Для этого его нужно поочередно поворачивать в разные стороны до той поры, пока цепь не остановится;
В конце останется настроить работу мотора на максимальных оборотах. Для этого нужно подключить к мотору тахометр и начать вращение винта «H». Как только обороты на приборе совпадут с указаниями в инструкции по эксплуатации пилы, вращение винта потребуется остановить.

https://youtube.com/watch?v=VOWwCeozRTY

После этого потребуется проверить работу пилы Husqvarna. Если мотора модели будет быстро набирать обороты при нажатии на курок газа, и также быстро терять их при отпускании курка, значит, настройка штатного карбюратора была выполнена правильно.

Для чего нужна не плохая искра. Мало физики процесса.

Качество искры определяет ее способность поджигать верно сформированную воздушно-топливную смесь в рабочих критериях. Начальный поджиг консистенции осуществляется в искре по другому как ее еще именуют шнуре пробоя от импульса электронного тока, выработанного катушкой зажигания. Здесь месте происходит фактически моментальный разогрев молекул бензина и кислорода, от каких факторов они вступают в хим реакцию горения. Потом она распространяется целиком на объем консистенции с обычной скоростью 30-40м/с, формируя фронт горения определенной формы. Процесс существования искры и воспламенения происходит за 1-2мс.

Понятно, что любые отличия характеристик искры приводит к неверной работе. Обстоятельств таких отклонений много. Распространенные:

• нестабильная по температуре работа модуля зажигания: на прохладную катушка работает нормально, прогревшись перестает работать. Проявляется в обычной работе мотора на прохладную, и отказ на прогретом. Это обосновано тем, что снутри катушки стоят диоды, транзисторы и конденсатор. Неисправность хоть какого из этих частей проявляется только при прогреве.
• неисправная свеча. Повторяться тут здесь мы не будем. Материал найдете в вебе.
• нехороший контак, ржавчина в месте соединения и неисправный выключатель разъяснять здесь мы не будем
• перетертый (передавленый, оплавленный и т.д.) высоковольтный провод. Здесь тоже что остается сделать нашему клиенту понятно

Нередко проверку позволяющей вести бухгалтерский учет (софт) зажигания на предмет наличия искры проводят таким образом: выворачивают свечу, кладут ее на корпус и, потянув за ручку стартерта, крутят маховик. И глядят на ее поверхность. Если искра отсутствует совсем, то здесь что остается сделать нашему клиенту понятно. Однако часто она наблюдается. В этом вопросе помните, что при таковой проверке условия формирования тока в цепи отличаются от рабочих, а конкретно давление снутри мотора в 7-10 выше атмосферного, температура снутри мотора порядка 1000 градусов, так как свечное отверстие открыто, то маховик крутится резвее и почаще. И появляется ситуация: искра просматривается, а движок верно не работает. Причина одна. проверки проходили в нерабочих критериях.

Такие неявные поломки каверзны тем, что неисправность электронной комплекса бухгалтерских программ неверно приписываются на поломки карбюратора, цилиндро-поршневой группы и т.д. В данном варианте неверно переобогащают смесь, меняют карбюратор и ЦПГ. Другими словами ошибка в диагностике увеличивает ошибки в настройках и излишние издержки.

Читайте:

Что делать? при таковой проверке оценить качество искры. Она может быть сильной. четка и колоритная. В обстоятельствах высочайшего давления и температуры она сумеет поджечь верно сформированную смесь. Слабенькая же искра это не сделает. Воспламенение происходит позднее либо не происходит совсем. Появляется выпуклость при работе мотора, мотор не развивается, появляется вибрация, детонация, в стартере может показаться эффект оборотного удара.
