Аккумуляторная болгарка своими руками из шуруповерта

Преимущества

Портативный электроинструмент удобен тем, что его можно использовать в работе с конструкциями, недоступными для обычных инструментов. Болгарки, работающие от аккумулятора, появились на рынке недавно. Одной из ключевых характеристик современной УШМ, работающей от аккумуляторной батареи, являются ее мобильность, портативность и удобство. Характеристики такого вида болгарки позволяют использовать инструмент на высоте и в местах, где нет источника электричества, даже в помещениях с высоким уровнем влажности. Портативные углошлифовальные машины могут быть профессиональными, а могут изготавливаться самостоятельно. Болгарка от аккумулятора автомобиля обычно изготавливается многими умельцами.

Итак, основными «плюсами» аккумуляторных болгарок являются:

Легкость. Их вес составляет около 1–4 кг. Точный вес инструмента зависит от его мощности. При этом аппарат можно держать в одной руке, что позволяет работать в сложных условиях на высоте, с подвесными потолками, с техникой и др.
Портативность. Поскольку аккумулятор обеспечивает питание прибору и его достаточную функциональность, то подключения к сети ему не нужно. Благодаря отсутствию необходимости зависеть от источника питания, такую УШМ запросто можно взять в дорогу для ремонта, на дачу, на строительство удаленных объектов.
Удобство. Достаточно взять в руки этот аппарат, чтобы оценить его удобство. При работе с портативной болгаркой профессионалы сразу отмечают удобный захват и минимальную нагрузку для рук.
Минимальный уровень шума. Аккумуляторная болгарка работает тише (в диапазоне 35–65 дБ) в сравнении с сетевыми инструментами (от 65 дБ), а ее двигатель обладает плавным спуском.
Портативную УШМ легче удержать в руках. Причина в том, что беспроводной вид болгарки делает меньше оборотов, чем ее стационарный вариант, и потому не «выпрыгивает» из рук

Важно, чтобы прибор работал при закусывании диска и обработке сложных моментов деталей бесперебойно.

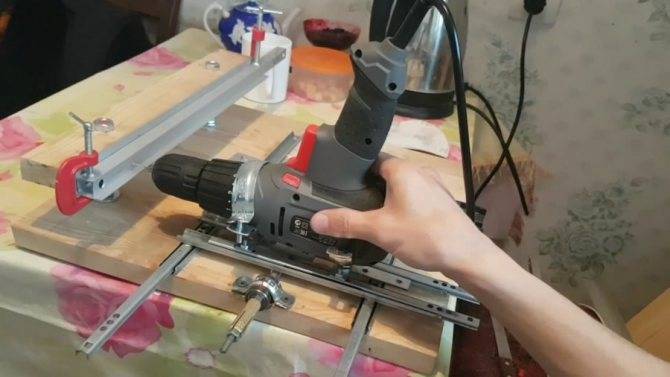

Ручной фрезер из шуруповерта

Для переделки шуруповерта в ручной фрезер понадобиться лист фанеры либо ДСП, хомут, крепежные элементы и перьевое сверло (коронка) для работы по дереву. Для крепления будущего фрезера при помощи хомута из фанеры изготавливается стойка и упор. Их размеры зависят от габаритов шуруповерта.

При помощи сверла в центральной части стойки высверливается отверстие диаметром 40 мм. Оно будет обеспечивать доступ режущей части фрезера к обрабатываемой заготовке.

На стойке хомутом закрепить шуруповерт. При этом между его патроном и стойкой нужно оставить небольшой зазор (2-3 мм). В патроне закрепить фрезу.

Самодельный ручной фрезер обладает небольшой мощностью. Его шпиндель вращается с малой скоростью. Поэтому фрезер можно применять для обработки небольших заготовок.

Мини-болгарка из подручных средств

Такое приспособление подойдет для тех, кто занимается моделированием

— им часто приходится резать детали из твердых материалов. Использовать стандартные углошлифовальные устройства в этом случае невозможно: необходимо разрезать очень маленькие элементы. Для такой работы необходимо сделать мини-болгарку. Ее делают изнебольшого электромотора. Он может быть от неисправного видеомагнитофона, принтера или детской игрушки. Питание такого устройства осуществляется от зарядного блока сотового телефона, входа USB, аккумулятора или нескольких батареек.

Самое сложное — это изготовление своими руками режущего элемента

. Диск изготавливается из самого тонкого отрезного круга. Диаметр выбирают самостоятельно, согласно условиям применения.

Изготовление устройства начинают с обработки ручки — закрепляют на нее двигатель. На ось монтируют цанговый зажим. Берут подготовленный круг, закрепляют его с помощью шайб на винте М6. Получается своеобразная насадка, которую скрепляют цанговым зажимом.

Инструмент готов к работе. Механизм из моторчика можно использовать и без ручки, если требуется подрезать детали внутри модели.

Как изготовить устройство, можно посмотреть в этом видео:

Всем желающим изготовить устройство следует знать, что самодельная болгарка не отвечает требованиям техники безопасности

. Если нет острой необходимости, лучше не рисковать своим здоровьем, а иногда и жизнью.

Болгарка из дрели делается проще, чем наоборот. Болгарка или угловая шлифовальная машина (УШМ) стала незаменимым электро благодаря широкому спектру работ, которому можно выполнить с её помощью, но она имеет свои недостатки, которые мешают в работе. С ее помощью не всегда можно подобраться к труднодоступным местам и зачастую она имеет высокие нерегулируемые обороты, кстати, из-за этого требуются повышенные меры безопасности. Но, несмотря на все это при определённых она незаменима. Мы же можем воспользоваться всеми преимуществами УШМ, да, еще обойти ее недостатки. Для этого нам будет достаточно разжиться приводным валом с фланцами от болгарки (я взял его от старой, испорченной).

Болгарка из дрели в фото пояснениях

1 Приводной вал 2 Внутренний фланец 3 Наружный фланец 4 Ключ для наружного фланца 5 Отрезной диск по металлу

Собираем в следующей последовательности

Надеваем внутренний фланец на вал, чтобы он сел в пазы, затем закручиваем наружный фланец.

Затягивается только наружный фланец специальным для этого ключом, вал придерживается рожковым с обратной стороны внутреннего фланца.

Для работы устанавливаем отрезной (или другой) диск

После установки затягиваем и устанавливаем в патрон дрели, тоже хорошо затягиваем вал в патроне.

Готово! Поскольку дрель имеет реверс, то рабочее вращение должно идти по часовой стрелке, как при сверлении. Стрелками (на фото) указано обязательное направление движения диска в таком случае наружный фланец с внутренней (обычной правой) резьбой будет само затягиваться, и не открутится при работе.

Вы спросите: «А где можно достать вал от болгарки, если нет старой, неисправной?»

  1. В мастерской по ремонте электроинструмента
  2. Заказать токарю
  3. Собрать свой вариант из подручных материалов
  4. Возможно есть рем. комплекты (не интересовался)

Поделюсь, что в этом сезоне работал этим приспособлением и получил массу удовольствия от маневренности и возможности при необходимости регулировки скорости вращения диска. Думаю, что при случае вы все сами оцените.

Болгарка из дрели | Видео пояснение

Удачного Вам ремонта! —————————————— Сразу скажу, что идея использования дрели вместо болгарки не моя, просто, впервые ее увидел у мастера «кузовщика» Александра Борчанинова.

Потребность в миниатюрном инструменте существует там, где человек занимается изготовлением сувениров, моделей судов и самолетов, мелких технических узлов и деталей.

Миниатюризация идет по двум вариантам. Первый вариант предусматривает изготовление только миниатюрных инструментов – дисков, фрез и т.д. Второй вариант предусматривает именно изготовление шлифовального инструмента на базе миниатюрных электродвигателей.

Как сделать своими руками

Если все необходимое есть, то процесс сборки фонарика займет не больше 20 минут. В первую очередь нужно раскрыть корпус аккумулятора. Внутри расположены несколько источников питания и провода. В корпусе нужно проделать отверстие под гнездо питания фонарика. Его нужно монтировать так, чтобы оно находилось сверху, когда сам АКБ стоит на столе, и при этом не мешало подключаться к шуруповерту. К отводам разъема нужно припаять два провода, а затем зафиксировать его в отверстии корпуса.

Когда разъем вмонтирован, следует припаять провода от него к контактам, идущим на шуруповерт

Важно не перепутать полярность — положительный отвод гнезда расположен по центру, а отрицательный вокруг. На этом работа с самой батарей завершена, и ее корпус можно собрать

Теперь нужно собрать сам фонарик. Для этого в пробке от футляра для сверла проделывается отверстие под цилиндрический штекер. Деталь, с заранее припаянными проводами к контактам, фиксируется в крышке. К проводкам нужно припаять кусочек светодиодной ленты, длина которой должна соответствовать длине прозрачного футляра.

Следует учитывать полярность подключения — от центрального контакта идет плюс. Лента загоняется внутрь полости и пробка плотно закрывается. На этом работа с самодельным фонариком с аккумулятором от шуруповерта

завершена.

Что сделать из сгоревшей болгарки ! Аккумуляторная болгарка 18 вольт своими рукамм

Теперь если воткнуть штекер в гнездо на АКБ, включится свет, которого вполне хватит для освещения рабочего пространства. Благодаря такой простенькой примочке можно сэкономить на покупке фонарика. Бюджетные китайские фонари обычно быстро выходят из строя, а приобретать дорогостоящую модель для редкого применения не всегда хочется. Именно в таком случае фонарик, работающий от аккумулятора шуруповерта

, станет лучшим решением.

Переходник для торцевых головок своими руками

Если вам часто приходится иметь дело с торцевыми головками, то из старой биты от шуруповёрта можно сделать неплохой переходник на 1/4 дюйма. Все что потребуется, так это срезать угловой шлифмашиной шестигранный хвостовик на бите.

Также, чтобы переходник заработал, на старой бите необходимо будет сточить две противоположные грани. Используя накидной ключ, самодельный переходник и торцевые головки, получится довольно таки эффективный инструмент, которым можно будет подлезть в самые труднодоступные места.

В общем, как видно, не стоит спешить избавляться от старых бит для шуруповёрта. Вообще, лично я, ничего не выкидываю. Поэтому заметил одну особенность, которая связана с тем, что со временем оставленная вещь обязательно пригодится в деле.

Триммер для газона

Для скоса травы на участке можно изготовить самодельный триммер или газонокосилку из старого шуруповерта. Для этого необходимо подготовить следующие материалы:

  1. кусок трубы из пластика или алюминия длиной в 1,8-2 м, который будет использоваться в качестве рукояти;
  2. крепежи (болты с гайками или хомуты);
  3. моторчик от электрической дрели (шуруповерта);
  4. провода;
  5. заглушка;
  6. аккумулятор;
  7. переходник для трубы диаметром в 40-50 мм;
  8. кнопка;
  9. пластиковое ведро или лист оцинковки;
  10. прищепковые зажимы или «крокодильчики»;
  11. лезвие канцелярского ножа.

Пример самодельно насадки триммера с проволокой

Чтобы изготовить самодельный триммер для домашнего использования требуется:

  • разобрать корпус старого шуруповерта и извлечь из него мотор;
  • на заглушке необходимо провести разметку для креплений;
  • высверлить отверстия с помощью дрели и установить в них мотор, прикрепив его на винты;
  • припаять к мотору выводы на питание;
  • вывести провода через трубу, а на ее конце сделать отверстие под кнопку, к которой нужно подсоединить провода.
  • со стороны мотора сделать несколько отверстий в трубе;
  • закрепить в них обрезанное пластиковое ведро или вырезанный и согнуты лист оцинковки.

Триммер из мотора от шуруповерта

Для питания триммера следует использовать аккумулятор от того шуруповерта, с которого был снят мотор. Чтобы закрепить батарею на трубе требуется:

  1. отрезать посадочный разъем под аккумулятор от корпуса шуруповерта;
  2. подвести провода к выходам на клеммах разъема;
  3. закрепить его на конце трубы с помощью винтов.

Для режущей насадки потребуется:

  1. 2 болта и гайки М4-М8;
  2. винт, который влезет в патрон;
  3. 2 гайки и шайбы соответствующего винту диаметра;
  4. 2 металлические пластины (можно использовать прочные жестяные крышки).

Насадка триммер для шуруповерта

Чтобы сделать ножи для самодельного триммера требуется:

  • в канцелярских лезвиях проделать отверстия под болты;
  • в металлических пластинах просверлить 3 отверстия: одно по центру для винта и два по бокам для крепления ножей;
  • вставить ножи между пластинами и закрепить их болтами;
  • закрепить винт на самодельной насадке.

С помощью рабочей электродрели можно сделать разборной самодельный триммер, для которого не придется заниматься пайкой. Для этого понадобятся:

  • хомуты;
  • защита из оцинковки или пластикового ведра;
  • полая труба небольшого диаметра для ручки;
  • самодельная или покупная насадка с лезвиями.

Пример разборного триммера из дрели

Чтобы сделать самодельный разборной триммер требуется:

  1. сделать на трубе углубления, с помощью которых будет крепится дрель;
  2. снять с дрели рукоятку и прикрепить на ее место защитный кожух из ведра или оцинковки;
  3. сетевой кабель закрепить на трубе скотчем или хомутами;
  4. если на дрели нет функции автоматического удержания кнопки в активном режиме, то ее можно зафиксировать также, как и провод.

Важно: такая переделка дрели или шуруповерта не может служить качественной и постоянной заменой заводского триммера, а также является травмоопасной. Поэтому следует придерживать техники безопасности и использовать это устройство только в крайнем случае

Болгарка из дрели

В случае выхода из строя углошлифовальной  машинки (УШМ или болгарки), ее можно изготовить из дрели. Следует учитывать, что имеется несколько способов преобразования одного инструмента в другой. Наименее затратным и не таким трудоемким будет использование специального приспособления – адаптера.

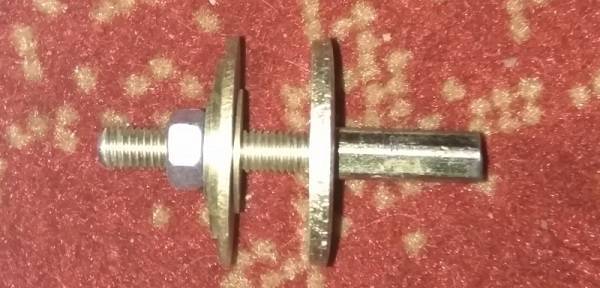

Адаптер представляет собой переходник, который выполнен в виде штока. С одной стороны его можно зажать в патрон дрели, а на вторую сторону при помощи шайб закрепляется отрезной диск.

Если нет возможности купить переходник, можно разобрать своими руками неисправную УШМ и демонтировать шпиндель.

Также его можно купить в ремонтной мастерской или выточить адаптер на станке у знакомого токаря. Зажав адаптер в патроне дрели, получаем работоспособную углошлифовальную машинку.

К недостаткам конструкции можно отнести то, что такую «болгарку» можно использовать только при строгом соблюдении техники безопасности. Ей можно резать металл не толще 5 мм. Кроме того, так как у дрели частота вращения вала значительно меньше, чем у УШМ (3 000 против 11 000 оборотов в минуту), эффективность обработки металла в этом случае гораздо ниже.

К достоинствам такой модернизации можно отнести:

  • быстрое преобразование одного прибора в другой;
  • использование инструмента в местах, недоступных для УШМ заводского изготовления.

При использовании дрели в качестве режущего приспособления необходимо иметь в виду, что вал дрели имеет вращение в обе стороны. Поэтому при резке металла или других работах необходимо следить за направлением вращения. Режущий диск должен вращаться только по часовой стрелке.

Существуют еще один способ переделки. Но он более затратный, для его реализации приобретают специальную насадку, которая имеет редуктор. На дрели демонтируется родной редуктор, а на его место устанавливается насадка. В результате чего получается неплохая болгарка из дрели — почти полный аналог неисправного инструмента.

Однако стоимость такой насадки довольно высока, а модернизация занимает много времени. Поэтому лучше сразу приобрести недорогую УШМ.

Аккумуляторы без «эффекта памяти»

Аккумуляторные углошлифовальные машины оснащаются самыми энергоемкими на данный момент аккумуляторами — литий-ионными (Li-Ion). Последние модели литий-ионных аккумуляторов к тому же отличаются компактными размерами и малым весом.

В ряде современных моделей полная зарядка происходит в течение 30 минут, а избежать простоев в работе позволяет наличие дополнительного аккумулятора. Условия подзарядки Li-Ion аккумуляторов не влияют на их емкость и ресурс.

То есть «эффект памяти» полностью исключен, и их можно подзаряжать независимо от степени разрядки и необязательно до конца. Уровень саморазряда не превышает 5 %.

Среди недостатков — сильный нагрев при зарядке, что требует определенных защитных мер, увеличивающих стоимость. Не любят литий-ионные аккумуляторы всякого рода удары, падения и отрицательные температуры. Защитные меры сказываются на их цене.

Переделка бензопилы в углошлифовальную машинку

Иногда возникает необходимость отрезать трубу или профлист в месте, где отсутствует электричество. Для этого применяется болгарка из бензопилы, которая легко преобразуется с использованием покупной приставки.

Она состоит из:

  • ведущего шкива или барабана;
  • защитного кожуха;
  • ременной передачи и комплекта ключей и шпилек.

Для установки данного приспособления на бензопилу необходимо:

  • демонтировать шину с цепью;
  • освободить бак от масла и снять барабан сцепления;
  • на приводной вал ведущей звездочки монтировать шкив приспособления;
  • закрепить защитное устройство и установить ременную передачу;
  • поставить режущий диск — и механизм готов к работе.

Основным достоинством конструкции является то, что ее можно использовать в местах, где отсутствует электричество

При работе с такой машинкой необходимо соблюдать предельную осторожность, так как у бензопилы крутящий момент выше, чем у стандартной углошлифовальной. В этом случае возрастает опасность разрушения режущего диска

Модернизация шуруповерта

Если нет под рукой дрели или бензопилы, а резать материалы необходимо, можно сделать болгарку из шуруповерта. Алгоритм его модернизации практически такой же, как и при изготовлении УШМ из дрели. Основным элементом конструкции будет приобретенная насадка — адаптер или шпиндель неисправной УШМ.

К достоинствам такого электроинструмента можно отнести быструю трансформацию механизма и возможность использования вдали от электрической сети. Самоделка может применяться в стесненных условиях, где стандартная УШМ не подходит из-за больших размеров.

Основными недостатками самодельного устройства можно назвать:

  • малый ресурс аккумуляторной батареи (при использовании аккумуляторного шуруповерта);
  • низкая скорость вращения режущего диска — порядка 700 оборотов в минуту;
  • недостаточная мощность электроустройства.

Такой механизм можно использовать только в качестве маломощной УШМ. С его помощью можно отрезать металл толщиной не более 1,5 мм или уголок 20*20. Им можно резать арматуру диаметром менее 8 мм. Использовать шуруповерт в качестве полноценного режущего инструмента не получится.

Модернизация детских транспортных средств

И конечно же, все лучшее – детям. На базе шуруповерта можно сделать модернизацию многих детских средств передвижения. Например, детскую педальную машинку переделать в электромобиль.

Электромобиль

Для изготовления автомобиля с электроприводом понадобится:

  1. Рама из стальной профильной трубы. Ее можно изготовить своими руками.
  2. Колеса можно применить от садовой тележки на резиновом ходу.
  3. Кузов можно взять от старой педальной машины или придумать какое-нибудь креативное решение. Например, спаять из пластиковых труб.
  4. В качестве электропривода необходимо использовать два двигателя от шуруповертов и редуктора с этого же электроинструмента. Для них изготавливаются отдельные корпуса, в которых выходной вал устанавливается на 201 подшипник.
  5. Аккумулятор. Можно использовать обычный автомобильный 6СТ60.

После того как все комплектующие приготовлены, остается собрать электромобиль. Этот процесс несложный и под силу каждому мужчине, имеющим даже поверхностное представление о слесарном деле.

Электросамокат и велосипед с электроприводом

Еще одним применением шуруповерта в создании транспортных средств можно назвать электросамокат или электровелосипед. Принцип такой модернизации основан на установке цепной передачи между звездочкой колеса и звездочкой электромотора с редуктором шуруповерта. Питание этого устройства осуществляется от аккумуляторной батареи ручного инструмента. Такое решение не требует больших затрат. В результате усовершенствования получают транспортное средство со скоростью движения от 5 до 15 км/час.

Электрический снегоход

С помощью шуруповерта можно сделать не только транспорт на колесах, но и самый настоящий снегоход. Использовать для этого нужно электромобиль, проведя ряд соответствующих модернизаций. Необходимо усовершенствовать раму электромобиля для установки на нее ведущего колеса. Вместо ведомых колес нужно установить лыжи, пластмассовую баранку автомобиля заменить металлическим велосипедным рулем. Привод ведущего колеса осуществляется через цепную передачу от шуруповерта.

Сборка такой чудо-техники не займет много времени, а главное, средств. Все затраты окупятся радостью ребенка, для которого транспортное средство с электроприводом станет настоящим подарком.

Второй вариант — Самостоятельная сборка + (2 видео)

Если поставлена задача — сделать своими руками миниатюрный инструмент, то необходимо изначально подобрать электропривод. В качестве электропривода подойдет моторчик от различных устройств – принтера, старого кассетного магнитофона или от обычной детской электрифицированной игрушки.

В зависимости от мощности электродвигателя можно строить мини болгарку по двум направлением. Первое направление – это использование сетевого источника питания. Например, от старого мобильного телефона. Второе направление предусматривает полностью автономную модель из моторчика, который будет приводиться в действие от батареек или аккумуляторов.

Разница между двумя направлениями в конструкции корпуса. В первом случае место потребуется только для электродвигателя, а во втором надо будет установить батарейный отсек.

Для корпуса очень удобно применить отрезок трубы ПВХ. Если ее диаметр несколько больше диаметра электродвигателя, то на двигатель можно подмотать изоленту. Закрепить двигатель можно с помощью клеевого пистолета.

В качестве заглушек можно использовать пробки, которые одеваются на трубы ПВХ при транспортировке и хранении. В передней пробке необходимо проделать отверстие под вал двигателя, а в задней под провод питания. На корпусе надо закрепить разъем подключения питания и выключатель.

Идеальным вариантом будет возможность закрепить на валу какой-нибудь цанговый зажим. Это позволит использовать стандартные боры, сверла и нестандартные мини фрезы и диски. Если установить цанговый зажим не получится, то можно соединить вал и режущий инструмент с помощью двойного контакта из электрической колодки.

Подобным путем можно изготовить корпус и для мини болгарки с автономным питанием. Только после установки в него двигателя, необходимо установить и блок батарей. Провода от батарей будут подключаться через выключатель, установленный на корпусе.

В обоих случаях на мини болгарках можно использовать и самодельный инструмент и стандартный промышленный – боры и сверла.

Всем привет! В сегодняшней статье я расскажу, как из дрели сделать болгарку (углошлифовальную машину), чтобы ей было можно не только сверлить, но и, например, резать металл.

Но вначале я попробую вас отговорить от этого дела. Почему? Ну потому что я считаю, что каждый инструмент предназначен только для своего дела и пытаться придать ему функции другого, во-первых, не обеспечивает 100%-ю замену, а, во-вторых, практически всегда приводит к небезопасной эксплуатации.

Если говорить конкретно про наш случай, то большинство дрелей выдает максимум 3000 оборотов в минут, тогда как для работы с маленьким диском у болгарок обороты достигают 11000 в минуту. То есть пиление получится не столь эффективным.

Что касается безопасности, то стоит помнить, что отрезной круг на УШМ окружен защитным кожухом, благодаря которому искры и осколки не могут лететь во все стороны, а также он защищает, если вдруг диск зажмет, и он порвется. На дрель кожух приспособить никак не получится, поэтому безопасность окажется под угрозой.

И еще один аргумент — это возможность купить за дешево полноценнцю болгарку. Есть и в магазинах совсем дешевые варианты, которые будут в любом случае лучше, чем что-то колхозить. По самым низким ценам можно сделать покупку, например, . Кроме того, можно выбрать что-нибудь с рук, порыскав на Авито.

Если указанные выше причины вас не останавливают, то читайте дальше.
