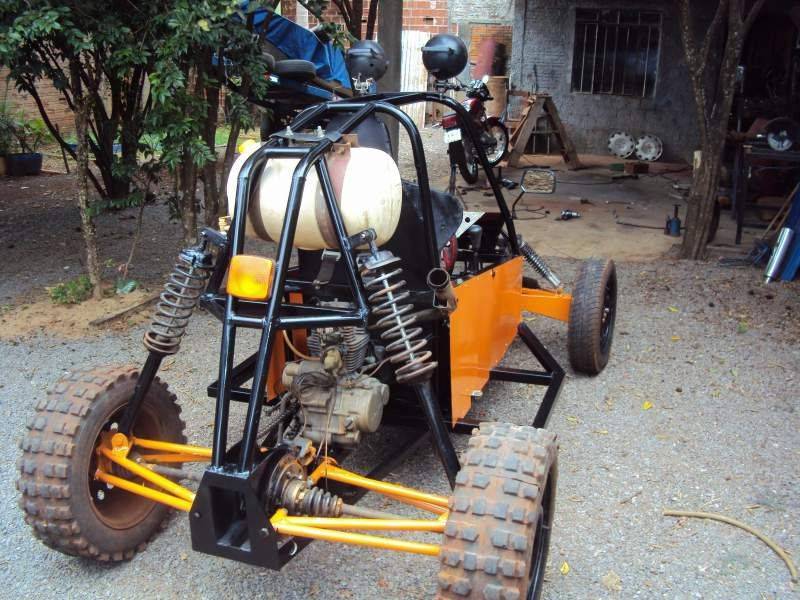

Сборка каркаса
Изготавливать карт из бензопилы своими руками нужно начинать с каркаса. Для этого режут трубы необходимой длины и сваривают при помощи электросварки. Таким образом изготавливают раму самодельного картинга. Передняя ось рамы снабжается заглушками. Потом к раме приваривается задняя ось так, чтобы она могла поворачиваться. Затем из листа металла или прочного дерева по чертежам вырезают днище конструкции и прикрепляют его к раме. Кресло берут готовое от автомобиля или багги.
Нужно взять 2 стальных стержня, согнуть под прямым углом — получится привод руля. После этого к каркасу монтируют тормоза. Торможение должно быть на 4 колеса. Устанавливают педаль тормоза. Затем монтируют колеса. Можно взять колеса от старого карта. Потом ставят систему зажигания, фиксируют с ручкой газа и дроссельной заслонкой.
Комплектующие
Рекомендуется применять двигатель, питание и зажигание от одного скутера, чтобы вся система функционировала слаженно. Некоторые компоненты желательно доработать, например, целесообразно снабдить систему зажигания аккумулятором с подходящими для квадроцикла характеристиками. Топливный бак лучше взять от скутера, так как он обладает достаточным размером для такой системы.
Передний и задний мост берут от грузового мотороллера, так как на них действуют большие нагрузки. Если эти элементы системы будут недостаточно крепкими, они быстро деформируются и выйдут из строя.
Пружины для амортизатора можно взять от любого мотоцикла, который обладает достаточно крупным размером. Они фиксируются на раме подвижно, конфигурацией напоминая букву «А». Можно приобрести амортизаторы отдельно, так как они должны обеспечивать плавность хода. Новые детали обладают лучшими эксплуатационными характеристиками, чем подержанные детали.
Управление может быть как рулевым, так и мотоциклетным. Выбор зависит от вкусовых предпочтений мастера. Рычаг от тормоза соединяют с трансмиссионным тормозом, присоединяя систему к звездочке заднего моста.
Принцип сборки
Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса
Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.
После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.

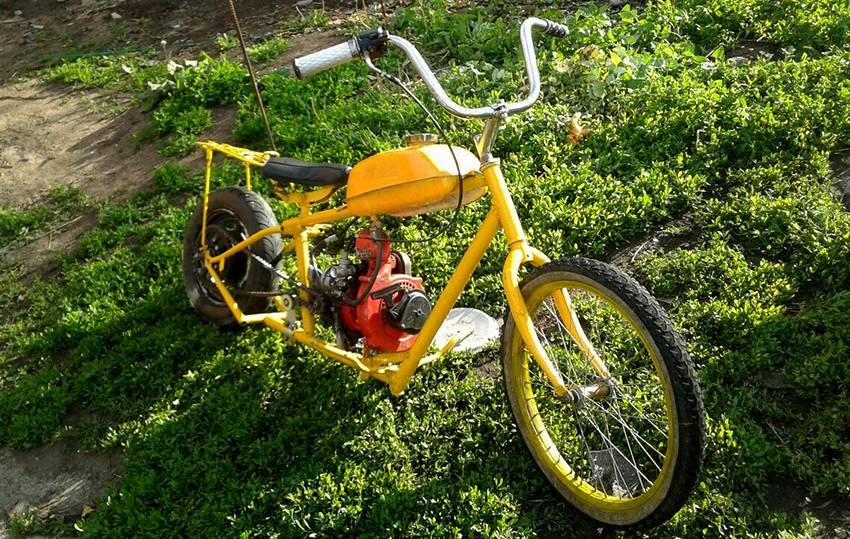

Как сделать мопед из бензопилы или велосипед с мотором
Самодельный мопед из бензопилы вряд ли сравнится с промышленным вариантом прибора, но в качестве своеобразной взрослой игрушки он вполне сгодится. По большому счету приспособление представляет собой не мопед, а велосипед с двигателем от бензопилы. Это связано с тем, что чаще всего применяется именно старая рама от этого транспортного средства.
Мопед с применением бензопилы сможет разгоняться до 30 км/ч
Это интересно! Более продвинутые умельцы берут не готовую раму от старого велосипеда, а самостоятельно изготавливают для этой цели сварную конструкцию из металлических труб или квадратного профиля. А вот основные узлы, включая подшипники, предпочитают использовать заводские.

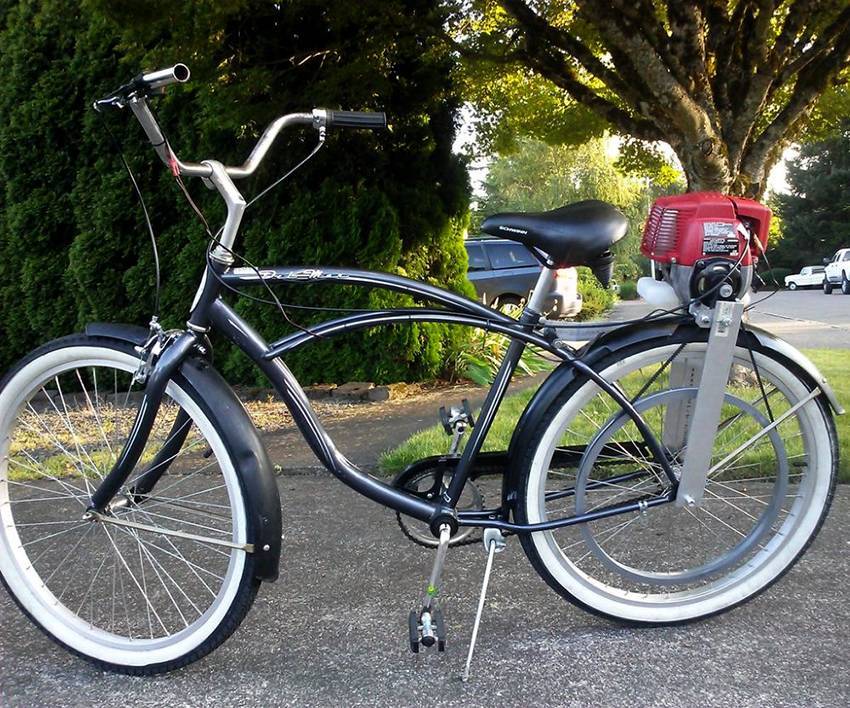

Перед тем как поставить двигатель от бензопилы на велосипед, следует позаботиться о наличии деталей, таких как:
- рама;
- двигатель с бензобаком;
- редуктор с передаточным соотношением 18:1;
- амортизаторы;
- тормоза.
Любой двигатель на велосипед от бензопилы должен дополняться редуктором, чтобы была возможность регулировать вращение колес. Иногда вместо редуктора применяются зубчатые пары, соединенные между собой цепью от велосипеда. Если за основу брать горный вариант велосипеда, то здесь в большей степени подойдет редуктор с передаточным числом 1:15 или 1:20, дополненный вариатором. Главное преимущество горного велосипеда с мотором от бензопилы состоит в том, что в отличие от обычного устройства его получится разогнать до 30 км/ч.
Другим простым в исполнении транспортным средством считается карт из бензопилы, напоминающий упрощенную модель автомобиля, которая применяется в основном для кольцевых гонок. Прибор лишен цельного корпуса, в нем нет амортизаторов. Минимальное количество деталей позволяет облегчить конструкцию и обеспечить ему большую скорость передвижения.

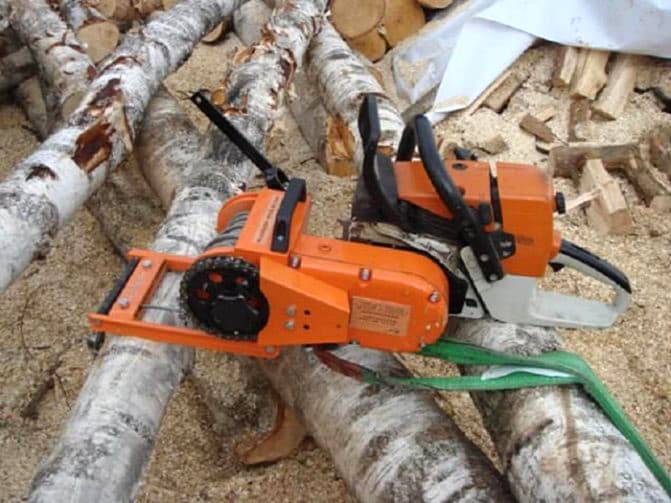

Для велосипеда понадобиться не только двигатель от бензопилы, но также и редуктор
Рама чаще всего варится самостоятельно из металлопрофиля, а в качестве донора колес используются старые тележки. В качестве привода на заднюю ось применяют велосипедную цепь, а также понадобится рулевая трапеция. Чтобы собрать корпус, потребуется использование сварочного аппарата. Некоторые считают карт, выполненный своими руками, детским автомобилем с бензиновым двигателем, но нужно учитывать, что транспортное средство способно развивать приличную скорость.
Рычаги подвески и педали
Какие материалы применяем для детского не скоростного багги, и какие есть варианты.
Рычаги передние: изготавливаем из общедоступной трубы 1/2 дюйма.
Для этого потребуется нарезать втулки рычагов под сайлентблоки из этой же трубы (болгаркой или на токарном станке, выбор за вами), купить высокие гайки и определиться для себя, что использовать в виде шаровых – обычные ШС –ы 12 и 15 или шарнирные головки Sa 12 и 14. Ранее 7 -10 лет назад проще и дешевле было использовать ШС, точить под них корпуса, приваривать и ставить стопорное кольцо. К примеру ШС12 стоил 1 доллар, шарнирная головка стоила 5 долларов, выточить корпус ШС что то около 1 доллара) В настоящее время цены токарных работ возросли, цены на шарнирные головки снизились – и они стали общедоступными. Следовательно мы применяем давно шарнирные головки. В вашем случае выбор за вами.
Далее для сборки сварки рычага требуется кондуктор, чтоб рычаги были одинаковые, ради пары рычагов – изготавливать сложный кондуктор – нет смысла, мы воспользовались одноразовым кондуктором он показан на одно из чертежей. Единственное условие для такого кондуктора ровный лист металла или верстак с металлическим верхом – столешницей))) Собираем по чертежу все детали, фиксируем прихватками и производим сварку максимально в кондукторе, чтоб сохранить размеры и соосность рычагов.
В качестве сайлентблоков для спорта мы использовали капролактам, изредка шарнирные головки, бюджетный вариант и самый простой — кислородный шланг. Все видно на фото.
Задние рычаги выполняем аналогичным путем, минимум лишнего, все доступно и просто, имея сварочный полуавтомат и верстак, что у многих есть в гараже (мастерской).
Педали, данный вариант мы начинали использовать для спортивных мини багги в 1999 году, где важен был вес, простота и надежность. Да, конечно можно придумать еще проще и доступнее – например, как на картингах согнуть из трубы Ф 12 – 14мм. Мы делимся тем, что делали сами. Тут нам потребовалось пару кусков профильной трубы 20 х 10, труба под ось вращения Ф 10 х 1 ( в неё входит болт М8) пяту педали более красивую конечно резали лазером, можно просто вырезать прямоугольники и не сверлить как на чертеже.
Более детально смотрите на фото
Как из велосипеда и бензопилы сделать мопед?
Чтобы собрать самодельные мопеды из бензопилы, изготовителям потребуются:
- колеса, полностью собранная тормозная система, амортизаторы и труба для отвода выхлопных газов – это нужно снять со старого мопеда;
- проваренная рама от старого не используемого велосипеда;
- дрель, болгарка, сварочный аппарат и другое оборудование.
Алгоритм дальнейших работ по сборке мопеда должен быть таким:
- Если конструктор не смог найти готовую раму от старого велосипеда, то ее нужно сделать самостоятельно. Для этого необходимо сварить между собой металлические трубы так, чтобы получился треугольник. К готовому каркасу для мопеда потребуется дополнительно приварить еще 2 трубы, которые придадут конструкции жесткости и устойчивости. Далее на каркас нужно закрепить мягкое сиденье и руль;
- На следующем этапе конструктор должен организовать передачу усилия, создаваемого двигателем от бензопилы на органы передвижения мопеда. Для этого заранее необходимо снять с готового велосипедного каркаса переднюю звездочку и педали. После этого на вал используемого двигателя и боковую часть заднего колеса мопеда потребуется установить звездочки;
- Затем заднее колесо необходимо установить на опорную раму и соединить обе звезды при помощи цепи.
Для стабильной передачи непрерывного усилия от мотора на установленное ведущее колесо на мопед из бензопилы необходимо монтировать редуктор, заранее заправленный новым трансмиссионным маслом.
Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал
Модератор: User buggy
Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал
Сообщение romi4 » Вт мар 25, 2014 12:25 am
Моя тема (Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал) viewtopic.php?f=45&t=11331
Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал
Сообщение romi4 » Вт мар 25, 2014 12:34 am
Моя тема (Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал) viewtopic.php?f=45&t=11331
Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал
Сообщение romi4 » Вт мар 25, 2014 12:58 am
Моя тема (Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал) viewtopic.php?f=45&t=11331
Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал
Сообщение egorka75 » Вт мар 25, 2014 7:01 am
romi4 представляю обьём работ ! Молодец !
Как я понял привод на одно колесо ? :shok: Вот сомнение по раме есть там дикие нагрузки на изгиб а труба дюйм ?Уж очень любит она гнуться .Рулевые наконечники сам делал ? Защиту цепи ?
Как собрать квадроцикл из бензопилы своими руками?
Квадроцикл – это самая габаритная самоделка из всех видов оборудования, которое можно собрать из бензопилы. В связи с этим на изготовление этого средства передвижения у конструктора уйдет больше времени, сил и деталей. Порядок сборки квадроцикла должен быть таким:
- Вначале оператор должен изготовить подвеску для передней части агрегата. Для этого подойдут трубы, несколько самодельных рычагов, а также поворотные кулаки, предварительно снятые с неработающего детского квадроцикла;
- Далее потребуется установить заднюю ось, заранее оборудованную звездой. Ее необходимо закрепить на корпусных подшипниках;
- После этого к раме нужно прикрепить двигатель от разобранной бензопилы, а также коробку передач, заранее снятую со старого мопеда;
- Для передвижения собранного квадроцикла из бензопилы подойдут 4 колеса, взятые от мотоблока;
- В конце останется установить на самоделку руль и сиденье.
Готовый квадроцикл можно покрыть грунтовкой и покрасить для защиты от ржавчины.
