Баня своими руками: проекты, фото и чертежи маленьких бань

Бани из кирпича: преимущества и недостатки

Кирпичные постройки имеют следующие достоинства:

экологичность. При изготовлении кирпичей не используются вредные вещества, которые при нагревании будут выделяться. Кирпич – это безопасный материал;
пожаробезопасность. Кирпич не горит, по этому показателю он в разы безопаснее дерева;
устойчивость к гниению. Кирпичные бани не повреждаются грибком и другими вредными микроорганизмами;
отсутствие усадки. Не нужно ждать месяцы, пока постройка даст усадку, переходить к внутренней отделке бани можно сразу после завершения строительства;
простота постройки. Процесс кладки кирпича довольно простой и по силам даже теоретику;
возможность возводить сооружения любой формы и конфигурации. При работе с кирпичом вы можете придать постройке любую форму;
доступная стоимость. Большинство считает, что деревянная баня обходится гораздо дешевле, чем кирпичная баня. Это верно в том случае, если для строительства использовать новый дорогой кирпич, если же выбрать более дешевый, то строительство выйдет дешевле;
долгий срок службы. Кирпичная постройка может простоять гораздо дольше (до 150 лет), чем деревянное здание.

Несмотря на массу преимуществ кирпича, он имеет и недостатки:

гигроскопичность. Со временем кирпич впитывает воду, поэтому необходимо делать гидро- и пароизоляцию;
высокая теплопроводность

Не менее важно обеспечить качественную теплоизоляцию, в противном случае вам понадобится много топлива и времени для разогрева парной;
необходимость делать качественный фундамент. Если для деревянной бани подойдет обычный облегченный фундамент, то для кирпичной нужен более надежный вариант.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

бетон — 2 м3;
обрезные доски для каркаса — 0,3 м3;
арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

брус 120х120 мм — 5,3 м3;
минеральная вата толщиной 10 см — 36 м2;
материал для пароизоляции — 40 м2;
вагонка из дерева — 70 м2;
материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

обрезные доски — 1,8 м3;
доски 150х50 мм — 0,2 м3;
плинтус — 20 м.пог.;
минеральная вата — 20 м2;
вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

водосточная система — 1 комплект;
рейки для стропил — 0,2 м3;
планки для обрешётки — 0,1 м3;
карнизные рейки — 0,1 м3;
металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

трубы из асбеста;
саморезы;
гвозди;
скобы;
цемент;
гравий или песок.

Понадобятся такие инструменты:

угольник;
строительный уровень;
рулетка;
электродрель;
набор отвёрток;
молоток;
плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

внутреннюю обшивку банной постройки;
выбор оптимальных материалов для строительных работ;
действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Энергообеспечение бани

Следует помнить при проектировании бани, что это несколько помещений с достаточно высокой степенью влажности. Поэтому к электрооборудованию предъявляются повышенные требования к степени защиты от повышенной температуры и влаги. Электротехнические работы в банном домике должны выполняться в соответствии ГОСТ 50571.7.702-2013.

Для зоны отдыха можно использовать светодиодные лампы. Нагреватели в парилке подключают медным кабелем в кремнийорганической изоляции с использованием быстродействующих устройств защитного отключения токоведущей части. Правильно смонтированная система энергообеспечения банного домика обеспечит защиту пользователей от поражения электрическим током.

Выбор материалов

Первый вопрос, с которым сталкивается строитель – что лучше взять, камень, кирпич или дерево? В данном случае мы рассматриваем вариант деревянной бани, которую можно построить двумя способами – каркасным или срубом.

Древесина издревле служит материалом для банных зданий. Преимущества:

экологическая безопасность;
дешевизна;
простая обработка;
наличие полезных эфирных смол, которые хорошо влияют на здоровье людей;
долговечность при правильном уходе.

Дерево нельзя назвать идеальным материалом, так как есть немало сложностей. Например, непросто добиться того, чтобы стены были ровными, для этого годится только брус повышенного качества, бревна с точным роспилом.

Еще есть фактор усадки – дерево подсыхает и деформируется, поэтому важно просушить древесину, чтобы сократить процент усадки до того, как готовый сруб «поедет» не туда, куда нужно.

Чаще всего для стройки берут лиственные породы, особенно хороша липовая баня. Липа мало весит, позволяет сделать экономию на фундаменте. Есть варианты из тополя, березы, сосны.

Особенности

При строительстве компактной бани используйте стандартный пиломатериал – строганный брусок с длиной каждого изделия 6 м. Производители изготавливают деревянные изделия, обработанные с четырех сторон, именно этого погонажа. При возведении стен 3 м шириной брус потребуется лишь распилить пополам, что ускорит процесс возведения и облегчит работу.

Перед началом строительных работ и проектирования ознакомьтесь с фото готовых бань размерами 3 на 4, чтобы подобрать устраивающий вас вариант. После выбора модели строения проектирование и этапы возведения не вызовут труда. В связи с компактностью банного комплекса тщательно продумайте планировку помещений, расположение отопительной печи, оконных проемов, входных групп.

Система канализации бани

Для отвода сточной воды из бани потребуется: приямок с гидрозатвором, колодец для сточных вод и трубы, отводящие грязную воду в приямок и далее в сточный колодец.

Приямок отрывается снаружи фундамента бани, из помещений парной и моечной в него заводятся самотёчные трубы из пластика, чугуна или керамики (металлические трубы быстро проржавеют).

Приямок должен отстоять от фундамента на 500 мм, его глубина — 700 мм, сечение — 500х500 мм. Стенки приямка покрываются 100 мм слоем бетона, в него под фундаментом заводится сливная 110 мм труба (трубы) из бани. Основной колодец для стоков, вмещающий не менее 2 м3, нужно отрыть на расстоянии не менее 2,5 м от приямка — чем дальше, тем лучше.

К нему от приямка подводится труба, уложенная под уклон на глубине от 1,5 м (ниже глубины промерзания), её вывод из приямка нужно расположить в 100 мм от его дна. После ввода сливной трубы, основной сточный колодец наполняется гравием или песком на 1 м от дна, поверх насыпается грунт — слоем не менее 500 мм. При укладке тщательно утрамбуйте каждый слой.

Перед выводом сливной трубы в приямок устанавливается гидрозатвор из оцинковки, расположенный под тупым углом к патрубку слива из бани. Его края и верхняя сторона герметично крепятся к стенкам приямка, расстояние от его нижнего края до дна должно быть не более 50 мм — благодаря такой конструкции неприятные запахи и холодный воздух не проникнут в парную (моечную) через отверстие водослива.

https://www.youtube.com/watch?v=channel

Для исключения промерзания в зимний период приямок необходимо закрыть двумя крышками соответствующего размера (деревянными или металлическими), между ними проложить войлок, а верхнюю крышку засыпать сверху керамзитом, шлаком или опилками.

Как подобрать портал банной печи из газобетона

Не содержат указания по выбору топки готовые проекты бани из газобетона. Топливо имеет значение при выборе печи. Возможно строительство бани из газосиликатных блоков, где будет использоваться только сухой или влажный пар. Это тоже повлияет на выбор топки. Для сауны подойдёт электрический нагревательный элемент.

Проекты бань из газосиликатных блоков с террасой тоже не содержат никаких точных указаний по выбору печи. Если предполагается, что тепло в помещении должно сохраняться, то целесообразно выбрать топку с шамотной плиткой и камерой дожига, изготовленной по принципу котла Павлова.

Какой проект бани выбрать

Если не вдаваться в тонкости банного процесса, а остановиться только на объективных показателях, то строительство маленькой одноэтажной баньки выглядит более привлекательным со всех точек зрения:

Небольшие затраты на составление проекта и возведение одноэтажной постройки;
Минимальный расход дров или электроэнергии;
Длительный срок службы одноэтажной бани.

Последний пункт для многих заказчиков, да и разработчиков типовых проектов одноэтажных бань всегда оставался загадкой, хотя ничего необычного в этом нет. Небольшое одноэтажное здание, у которого парилка или сауна занимают большую часть полезного пространства, прогревается и сушится в разы быстрее, лучше и эффективнее, чем огромные банные дома с бильярдом и бассейном.

Но комфорт остается комфортом, даже для дачи в качестве времянки нет смысла выбирать проект с минимальным уровнем комфорта. Как минимум даже в маленькой бане есть два отделения:

Парная, на которую отводится не менее 3м2;
Раздевалка или комната отдыха на 2-3 м2;
Небольшой душ за перегородкой, который во многих проектах маленьких бань заменяет подвешенное деревянное ведро или бак с водой.

К сведению! В проекте летней одноэтажной бани вместо раздевалки или комнаты отдыха может использоваться крытая терраса или навес.

Это не значит, что все проекты зимних бань намного комфортабельнее и удобнее, чем летние. Зачастую сама коробка сауны строится на небольшом удалении от дома рядом с искусственным водоемом или бассейном. По проекту в одноэтажной зимней бане нет ничего, кроме очень горячей русской парилки, кирпичной каменки, занимающей половину здания, и маленького предбанника, в котором можно оставить обувь и верхнюю одежду, наброшенную на плечи.

По отзывам хозяев, все удобства находятся в доме. Процесс запаривания максимально приближен к русской бане с кратковременными посиделками в маленькой, очень жаркой парилке, окунанием в ледяную купель или обливанием водой с последующим длительным отдыхом в комфортных условиях, в доме.

Баня из пеноблоков

Альтернатива дереву и кирпичу – пено- или газоблоки. Сегодня они пользуются все большей популярностью у всех, кто строит баню своими руками. Их основной плюс – в скорости возведения здания. Минусы – как у кирпичей.

Процесс укладки идет вместе с армированием всех рядов. Блоки фиксируют клеем или раствором цемента.

Чаще всего берут блоки 200х300х600 мм, цена 1 штуки – от 95 руб. Для внутренних стен, перегородок используются блоки поменьше и тоньше – 100-120 мм, всего по 50 руб. Рассчитать количество блоков несложно. Если толщина стены у бани – 20 см, то на 1 кв. м нужно 5,5 блоков по 95 руб. Это дает сумму в 540 руб. Если толщина стены 30 см, то блоков понадобится больше – 8,33 шт. Расходы на 1 кв. м составят 790 р. Можно сделать вывод, что блочное строительство экономнее кирпичного.

Но не стоит забывать о стоимости клея для таких блоков, на 1 кв.м потребуется примерно 1,5 кг. Также блоки нужно покупать с запасом.

Материалы для строительства бани эконом-варианта

Бюджетный вариант бани может быть построен из бруса. Для летней бани на дачном участке подойдет брус толщиной 10 см. Нагеля нужно устанавливать на расстоянии 1 метра. У такой бани очень много плюсов. Здесь отделывать стены не нужно. Смотрится красиво. Бревенчатая баня не боится влаги. У них большой срок службы, главное правильно ухаживать. У такой бани только один минус. И заключается он в том, что здание просаживается.
Арболит. Такая баня строится из цемента, воды, опилок, пиломатериалов и песка. Время на строительство такой бани уйдет много. Этот материал не любит воду. Поэтому еще нужно будет отделать стены, хотя бы в моечной.
Теплый каркас. Толщина стены летней бани может быть 10 см. Самым бюджетным утеплителем стены будет эковата. Она еще и безопасная, так как не горит.
Газосиликат. Материал сам по себе недорогой, но еще придется потратиться на облицовку стен, ведь он впитывает в себя воду. При строительстве еще нужна будет бетономешалка.
Кирпич. Баня из такого материала обойдется дорого и самостоятельно трудно будет построить. Точно придется нанимать специалистов для кладки стен. Ведь, если ошибиться при постройке кирпичной бани, то она может развалиться в любой момент.

Размеры бани

Перед тем как начнете планировать баню, для начало определитесь с размерами, по сколько зависят от размера участка. Давайте рассмотрим самые популярные популярные варианты бань, разных размеров.

Баня 2х2

Самая маленькая баня, где очень мало пространства, расположить вы сможете только самое необходимое, всего две комнаты: предбанник и парилка. В данной бане рекомендуется размещать печь так чтобы одной половиной она была в парилке, другой в предбаннике. Мойка в этой бане разместиться в парилке.

Баня 3х3

В такой бане, несмотря на маленькие размеры можно уже увлечься планировкой. Если хотите больше свободного места, то расположите моечную в парилке, остальную площадь под комнату отдыха и предбанник. Если хотите с комфортом парится, а потом и с комфортом помыться выделите по 1,5 метра на помещение, можно как в длину, так и в ширину.

Баня 3х4

Размеры в данной бане больше, чем ранее описанной. В данном сооружении можно без проблем обустроить моечную и парилку. Разместить печь рекомендуется таким образом чтоб топочная печи находилась в предбаннике. Таким образом будет без проблем поддерживать температуру в парной.

Баня 4х4

В данном сооружении уже комнаты моечной и парилки уже имеют большую площадь, и, естественно, увеличивается их функционал. Расположить комнаты парилки и моечной уже можно разделить.

Баня 5х4

В такой постройки комнаты уже без труда обустраивают моечную и парилку в раздельных комнатах. И в таких легких условиях можно комфортно обустроить комнату отдыха. Часто объединяют помещения предбанник и раздевалкой.

Баня 5х5

В таком просторном пространстве можно без труда разделить на такие зоны как:

Комната отдыха.
Предбанник.
Парилка.
Моечная.

Кроме того, на 2 этаже можно сделать мансарду, в которой вы можете без труда обустроить спальню и детскую.

Баня 5х8

В данной бани великолепно обустраивается нижний этаж, но и уместно будет соорудить мансарду на втором, ее тоже разделяют на несколько комнат отдыха – бильярдная и спальня.

Баня 6х6

Размеры данной бани считаются отличными по габаритам. Данное помещение поможет обеспечить комфортом во всех комнатах. Получается возможным установить все необходимое оборудование и мебель без всяких проблем и экономии места. Данной баней могут пользоваться 7-11 людей. На каждого человека приходится 1,15 квадратных метров примерно. В данном сооружение парилка делается больше, чем помывочная, а канализацию делаете рядом со сливной ямой.

Выбор печи

При выборе печи для маленькой парилки необходимо учитывать несколько параметров:

габариты оборудования;
тепловую мощность;
тип топлива;
удобство и безопасность эксплуатации;
тип установки — навесной или напольный.
расход топлива.

Поскольку дровяные печи занимают большое количество места, нужно отдельно обустраивать место под хранение дров. Поэтому для экономии пространства лучше установить электрическую каменку. Преимущества электропечей:

Лучший показатель пожаробезопасности по сравнению с дровяными печами.
Быстрый прогрев парилки.
Возможность установить в любом месте парилки. Не нужно возводить отдельное основание.
Наличие моделей электрокаменок, которые навешиваются на стену. При их использовании можно сэкономить место в парной.
Точная регулировка температурного режима.

Недостатки:

Большие расходы на электроэнергию.
Отсутствие атмосферы русской парилки.
Риск обжечься об раскаленные металлические стенки электроприбора. Чтобы не допустить этого, придется собрать декоративное ограждение, которое займет дополнительное место.
Потребность в сборке отдельного электрического контура. Для большинства электропечей понадобится розетка на 380 вольт.

При выборе печного электрооборудования важно учитывать:

Вместимость каменки. Если баня маленькая, покупать печь с большой емкостью для камней не нужно.
Мощность электрооборудования. При выборе этого параметра нужно учитывать площадь парилки. Для комнаты размерами не более 6 м2 достаточно выбрать печь мощностью не более 4,5–5 кВт.
Толщину металла, из которого изготовлен корпус печи. Чем толще металлические стенки, тем долговечнее конструкция. Печь с толстыми стенками дольше удерживает тепло.
Количество режимов работы.
Наличие отдельного парогенератора.

Если нет опыта работы с проводкой, монтаж печи лучше доверить электрику. В противном случае может возникнуть короткое замыкание или возгорание проводов.

Как выбрать печку для бани

Как уже говорилось, под печку фундамент заливается отдельно. А это значит, что печка у вас или уже имеется, или же есть схема этой печи, если вам нужна не металлическая печь, а кирпичная.

Печь такой же важный компонент, как и все остальное, поскольку именно от нее зависит степень прогрева бани. Приобрести печь можно двумя путями. Первый – приобрести готовую печь в специализированном магазине, а второй вариант – взять с рук самодельную банную печь. Сейчас на авито таковых продается очень много.

Прогрев зависит от размеров парной и от времени года. Летом баня прогревается, конечно же, вполовину быстрее, чем зимой.

Если ваша банька небольшая, человека на два, то идеальной будет небольшая железная печь типа буржуйка.

Такие печи могут быть как со встроенным баком для воды, так и без него. Если в печке нет встроенного бака, то приобретается горизонтальная печка. На нее можно поставить бак для воды. Лично я предпочел бы печь без встроенного бака. Дело в том. Что со временем от воды бак начинает ржаветь и что бы заделать его придется искать сварщика. Если у вас нет средств на эту операцию, то печь у вас окажется ненужной. В то время, как с обычной буржуйкой все просто. Прогорел бак, приобрел другой – и парься дальше. Но опять-таки, выбор печи – дело вкуса каждого.

Кирпичная печь обладает высокой пожарной безопасностью, но для нее нужен очень хороший и прочный фундамент. Это связано с материалом ее изготовления. В зависимости от размеров, такая печь может весить до 1,5 т. Однако она и прогревает достаточно большие помещения.

Цементный раствор для таких работ уже не подойдет, поскольку при очень высоких температурах печь будет быстро разрушаться.

Кроме прогрева больших помещений, такая печь способна очень долго сохранять тепло. Но нагревает она дольше металлической, а по габаритам большая. Металлическая печь отличается компактностью и быстрой степенью нагрева. Всего час-полтора и можно спокойно париться. Даже зимой в неутепленных банях (вариант лесных кордонных бань) можно хорошо попариться в течение трех-четырех часов.

Металлические печи бывают двух типов: закрытые и открытые. Закрытая печь вертикальная и разделена на три части. Нижняя – это топка, средняя – каменка, куда кладутся камни и верхняя – бак для воды. Дров для такой печи надо много, нагревается она долго, зато и тепло отдает долго.

Второй тип печки отличается открытой каменкой. Т.е., камни находятся снаружи и на них для получения пара поддается вода.

Установив печь, можно запускать в эксплуатацию. Вот таким образом строится баня из керамзитоблоков. Если вы хотите построить баню, но не рассматривали такой строительный материал, то после прочитанного наверняка захотите им воспользоваться.

Кровля

Довольно много вопросов возникает при строительстве бани из газобетона своими руками, связанных с устройством кровли. Ведь надежно закрепить сложную конструкцию к таким блокам не получится.

Потому над верхним рядом блоков устраивают армированный пояс: из четырех прутков арматуры вяжут каркас, который заливают бетонным раствором. Для продольной арматуры укладывают ребристый пруток 8-14 мм в диаметре, поперечные стойки делают из гладкого прутка 6-8 мм. Шаг установки поперечных стоек — 100-150 мм. Высота армопояса — 200-300 мм в зависимости от типа используемого кровельного материала, снеговых и ветровых нагрузок в регионе.

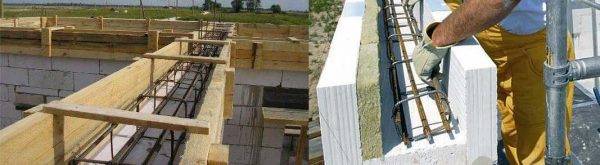

Как делают армирующий пояс под установку кровли на бане из пеноблоков

Сделать армопояс можно несколькими способами:

По периметру стены (ширина не менее 200-300 мм) установить съемную опалубку из досок, ДВП, ОСБ и т.д. Нижняя часть щитов крепится саморезами к блокам, затем укладывается арматура и потом вверху края стягиваются поперечными брусками (чтобы раствор не распер опалубку). В эту конструкцию заливается раствор

Только обратите внимание, арматура со всех сторон должна быть залита бетоном слоем не менее 5 см толщины.
Есть U-образные блоки. Из них выкладывают самый верхний ряд

Потом вдоль внутреннего края прокладывают слой утеплителя (который не боится влаги), затем устанавливают связанную арматуру. Заливают все бетонным раствором. В этом случае блоки играют роль несъемной опалубки.
Практически ту же конструкцию можно сделать с использованием тонких стеновых блоков. По краям стены устанавливают на клей блоки толщиной 50-60 мм. Блок, направленный внутрь помещения, прокладывают слоем теплоизоляции, укладывают арматуру, заливают бетон.

Бетон для армопояса используют не ниже чем М 200, заливку производят за один раз. Для обеспечения однородности и повышения прочности из раствора нужно уделить лишний воздух. Если после заливки фундамента у вас остался вибратор для бетонов, можно использовать его. Если нет, берете штырь арматуры и хорошо штыкуете раствор. Если погода жаркая, бетон накрывают пленкой. Начинать работы по устройству стропильной системы можно не ранее чем через 4 дня.

Баня 3х4 м: основные сведения о проекте

Строительство дачного банного мини-комплекса относят к возведению хозяйственных построек на частном участке и регламентируют утвержденным на государственном уровне документом СНиП 30-02-97. Изучите строительные и санитарные нормы перед выбором места для возведения сооружения, чтобы обеспечить пожарную и гигиеническую безопасность.

Собственную баню требуется строить на наиболее подходящей территории. Для этого нужно проанализировать следующие аспекты:

тип почв. Под постройку выбирайте незаболоченные равнинные участки. От характера грунта зависит выбор вида фундаментного яруса;
глубина залегания водоносного горизонта. Оценивайте территорию после схода снега и во время снижения уровня грунтовых вод. Нельзя допускать подмывание фундамента;
климатические особенности вашего региона. Проанализируйте глубину промерзания почвенного субстрата, угрозу подтопления паводковыми водами и сейсмическую активность для подбора надежного основания под постройку, которое обеспечит долгосрочную эксплуатацию здания;
расположение относительно других объектов на дачном или частном участке. Слив воды из бани, водонабор, протопка требует соблюдения санитарной и пожарной безопасности;
электрификация. Подача электроэнергии должна осуществляться от общего щитка, питающего жилой или дачный дом и другие объекты на вашей территории;
гармонию с общим ландшафтом участка. Предусмотрите, чтобы строение органично вписывалось в общий вид территории, его внешний вид сочетался с соседствующими объектами.

Большую роль играет архитектурный момент строительства в районе расположения вашего участка. При возведении бани на землях жилой застройки необходимо перед процессом возведения согласовать готовящиеся строительные мероприятия и получить разрешение от государственных административных органов.
