Дровокол своими руками: инструкция по изготовлению самодельного помощника

Дровокол ножевой из тяговой лебедки своими руками

Изготовление ножевого дровокола имеет некоторые сложности. Чтобы сконструировать такую установку в домашних условиях, понадобится большое количество деталей, поэтому их изготовление не всегда является рациональным, если только в вашем распоряжении нет редукторного узла и электродвигателя. Далее рассмотрим особенности изготовления дровокола для колки дров ножевого типа из старой тяговой лебедки, которая состоит из силового агрегата и редуктора.

  1. В качестве приводного механизма используется электродвигатель мощностью 3,2 кВт, частота вращения вала которого составляет 1500 оборотов в минуту.
  2. Вал двигателя соединяется с редуктором, который на выходе ведомого вала имеет частоту вращения 10 оборотов в минуту. Такой скорости достаточно для того, чтобы успевать устанавливать бревна для их раскалывания.
  3. Тяга изготавливается из полуоси грузового автомобиля, длина которой составляет 1 метр. Ее роль заключается в упоре, при помощи которого осуществляется прижатие бревен к режущему ножу.
  4. Упорная пятка изготавливается из уголка 120 мм.
  5. Перемещение упора осуществляется по поверхности, изготовленной из двутавровой балки.
  6. Нож изготавливается из навесного оборудования для тракторов.

При наличии редукторного узла сделать подобную конструкцию не составит большого труда. При этом установка отличается высокой производительностью. Конструктивные элементы можно расположить на раме с колесами, что позволит осуществлять транспортировку установки. Как работает дровокол в действии, показано на видео ниже.

Опираясь на описанные сведения, не составит изготовить дровокол самостоятельно, сэкономив при этом ваши финансы, и получив высокопроизводительный агрегат для домашнего использования.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

  1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
  2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
  3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
  4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Изготовление дровокола самостоятельно

Стоимость винтового колуна заводского изготовления в зависимости от комплектации от 16 и до сотни тысяч рублей. Основным рабочим органом является конус для дровокола, который можно заказать в токарной мастерской. Чтобы винтовой дровокол своими руками работал, предлагаются чертежи для умельцев.


Изготовить резьбу болгаркой не удастся, так как упорная резьба на «морковке» должна быть выдержана точно. Кроме того при изготовлении конуса токарь должен знать соотношение длины и сечения основания – 2:1, резьба двухзаходная с шагом 5-6 мм, профиль зуба, как у стамески.

В зависимости от размеров детали, она обойдётся до 5000 рублей. Полностью готовый рабочий узел:

  • винтовой конус;
  • вал с подшипниковым узлом;
  • передаточный шкив для ременной передачи.

Весь комплект обойдётся не дороже 6 тысяч, но изготовленный на расчётную нагрузку, узел безопаснее.

Изготовленный станок должен отвечать следующим требованиям:

  • мощность двигателя не меньше 2 кВт;
  • при больших оборотах шаг резьбы необходимо выдерживать меньше для снижения нагрузки на привод;
  • посадка на вал редуктора должна быть плотной, исключить прокручивание;
  • конус изготавливается из инструментальной стали;
  • остриё винта остро заточено, должно входить в древесину мягко, без усилий;
  • высота рабочей платформы — 80 см.

Принципиальная схема устройства выглядит, как показано на схеме.

В помощь умельцу имеется видео, как сделать дровокол конусный своими руками:

Существует и другая схема, не требующая ременной передачи и редуктора. Вал двигателя с низким числом оборотов можно напрямую соединять с винтовым клином. Скорость вала меньше 500 об/мин не опасна для привода винтового дровокола.

Нелишним будет напомнить, что двигатель должен иметь влагозащитный корпус и быть заземлённым. Ремённая передача закрывается защитным кожухом. При подаче чурок на разделочный стол нельзя работать в верхонках. При неловком движении её может намотать на конус вместе с рукой. Станок должен быть оборудован стопором для экстренного торможения.

Читать также: Какой песок нужен для пескоструйного аппарата

Как пример народной смекалки можно привести устройство для раскалывания небольшого количества коротких чурок. Конусная насадка сечением 30 мм на тихоходной дрели перфораторе позволит расколоть сухие чурочки. Но здесь есть свои сложности. Дрель стремится сделать разворот за винтом, её следует крепко держать, сопротивляясь, или укрепить инструмент в держаке.

На дачном участке или в частном сельском доме заготовка дров требует выделения времени, приложения усилия и выдержки. Чтобы не рубить дрова топором, многие владельцы недвижимости с печным отоплением покупают высокопроизводительный винтовой дровокол. Машина заводской сборки обладает высокой стоимостью, но некоторые народные умельцы изготавливают приспособление своими руками из подручных деталей.

Нюансы раскалывания древесины

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.

Колка дров топором

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.

Ударная вязкость древесины

Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.

Какими должны быть поленья?

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.

Гидравлический дровокол

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

  • различные металлические обрезки;
  • болгарка;
  • сварочный инвертор;
  • умение варить;
  • умение составлять и просчитывать схемы;
  • творческая смекалка.

Реечный дровокол – схема и изготовление

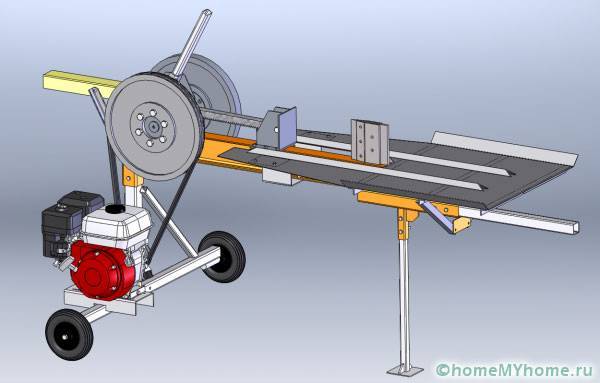

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

  • электрический или бензиновый мотор мощностью свыше 2 кВт;
  • масляный насос;
  • масляный бак;
  • гидравлические шланги высокого давления;
  • управляющий блок;
  • гидроцилиндр;
  • двутавровая или п-образная металлическая балка;
  • металлический уголок с размером полки 30–40 мм;
  • листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Вид собранного устройства

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

  • насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
  • просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
  • сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
  • отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

Дровокол гидравлический своими руками

Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.

В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.

В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра

Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

Вот так может выглядеть готовая модель.

Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.

Основные детали и узлы устройства представлены на сборочной схеме.

Здесь:

  1. станина;
  2. колун (нож);
  3. колеса (опционально, при необходимости периодически перемещать станок);
  4. каретка, толкающая чурку на нож;
  5. гидравлический цилиндр;
  6. распределитель гидравлического типа с рычагом, он приводит станок в действие;
  7. гидравлический насос (модели НШ-32);
  8. бак для заливки жидкости (масла), объем 32 л;
  9. приводной вал гидравлического насоса с карданом;
  10. кожух приводного вала;
  11. двигатель электрический (модель АИР80В2);
  12. поворотная площадка;
  13. шкив ведущий;
  14. шкив ведомый;
  15. приводной ремень.

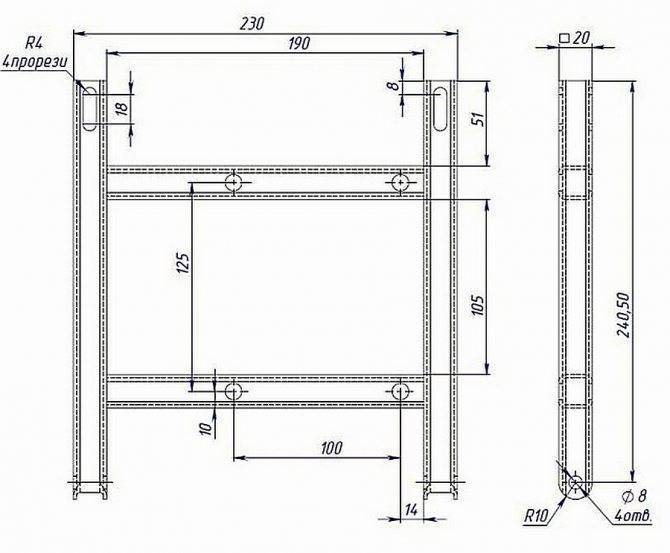

Вот так в этой модели может выглядеть станина.

Узел каретки.

Поворотная площадка.

Передаточный механизм.

Устройство в сборе.

В этом видео описано изготовление самодельного гидравлического дровокола.

Техника безопасности при работе

При работе с винтовым колуном надо быть особенно осторожным — высокий крутящий момент на валу конуса может быть небезопасным. Поэтому насаживать чурки на винт следует только голыми руками. При работе в перчатках или рукавицах возникает опасность их накручивания на винт, что может серьёзно травмировать кисти или пальцы.

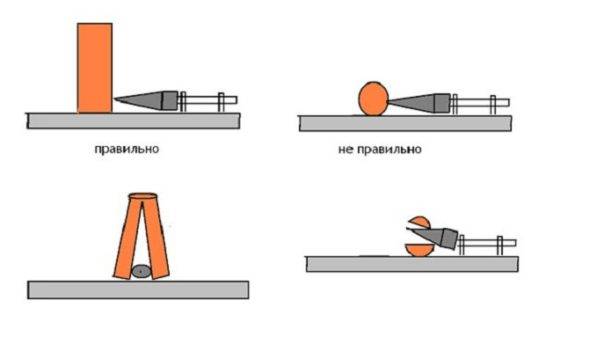

Чурбаки следует насаживать на клин в вертикальном положении. В противном случае возможно заклинивание винта или его поломка

Следует быть внимательным и раскалывая поленья с большими сучками, а также чурки из комлевой части кругляка. Процесс в этом случае может пойти непредсказуемо — с заклиниванием вала, резким проворачиванием полена, выбросом крупных щепок в сторону и т. д. Таит в себе опасность и повышенная частота вращения конуса — слишком высокие обороты не дадут возможности контролировать работу, поэтому лучше, если число оборотов ведомого вала будет находиться в рекомендуемых границах.

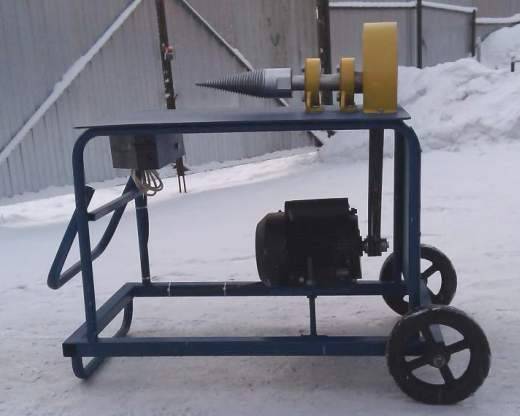

Чтобы сделать конусный дровокол своими руками, потребуются минимальные навыки работы со слесарными инструментами. Один день, потраченный на его изготовление, в дальнейшем окупится экономией времени и сил

Важно только при колке дров соблюдать правила техники безопасности, и тогда это простое занятие не принесёт неожиданностей

Чем отличается заводская модель от самодельной?

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько  раз дешевле заводской. Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

В таблице представлены некоторые модели и их цены:

ИзображениеМодельСтоимость, руб.
RedVerg RD-LS 25-37 E14 970
дровокол RedVerg RD-LS 25-37 E
Al-KO KHS — 520422 460
дровокол Al-KO KHS — 5204
Ryobi RLS5A23 720
дровокол Ryobi RLS5A
Champion 500020 300
дровокол Champion 5000
Patriot CE 532221 000
дровокол Patriot CE 5322
MTD LS 550230 000
дровокол MTD LS 550

Для коммерческого применения и для производства лучше приобрести заводской агрегат. Выбор разновидности двигателя, варианта расположения бревен и типы колуна зависят от персональных нужд и предпочтений. Модель ручной сборки можно со временем видоизменять и создавать более оригинальные устройства.

Watch this video on YouTube

Какой дровокол проще сделать самому

Следует учесть такие моменты:

  1. Дешевле обойдется рычажная конструкция. Ручные дровоколы больше подойдут для регионов, где есть проблема с подачей электроэнергии.
  2. Получится собрать своими руками и винтовое приспособление. Для него потребуется заказать конус и купить электрический двигатель мощностью от 1,5 до 3 кВт.
  3. Гидравлический тип подойдет для людей пожилого возраста. Будет показывать хорошую производительность без физических усилий человека. Единственная сложность ‒ найти подходящий цилиндр, распределитель и насос.
  4. Сборка пружинного инструмента требует хорошей подготовки и запаса деталей.

Техника безопасности

Безусловно дровокольный станок надежнее и безопаснее топора. Какой бы вы не выбрали, конструкцией предусмотрена максимальная безопасность при работе. Однако, во избежание травм и повреждений нужно соблюдать элементарные меры безопасности.

Как любой инструмент, дровокольный станок всегда должен быть в исправном состоянии. Если у вас возникли малейшие сомнения в корректности работы станка, обратитесь в сервисный центр, где грамотные специалисты проведут необходимую диагностику.

• Храните станок в сухом, чистом, закрытом помещении. Не допускайте попадания воды и пыли. • Никогда не работайте с дровоколом в состоянии алкогольного опьянения, при плохом самочувствии или усталости. • Надевайте средства защиты (очки, визор). • Перед началом работы убедитесь, что станок стоит на ровной поверхности, вокруг достаточно места. Проследите, чтобы рядом не было детей и животных. • Если станок работает от электричества, убедитесь, что все провода и соединения исправны. • Перед подачей древесины на станок, проверьте, чтобы полено не содержало никаких гвоздей, скоб и т.д. • Никогда не покидайте рабочего места, не выключив станок.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

  • простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
  • для малых объемов рекомендуются устройства механического типа;
  • к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

электрический дровокол с вертикальным расположением полена;

Модель AL-KO LHS 6000

устройство реечного типа;

Модель реечного типа со станиной

винтовой отличается большой мощностью;

Винтовая модель

гидравлический.

Гидравлический вариант может использоваться в хозяйственных целях

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Основная конусная деталь

Аппарат состоит из следующих частей:

  • мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
  • станина представляет собой настольную поверхность, куда складываются дрова;
  • редуктор применяется для контроля за оборотами.

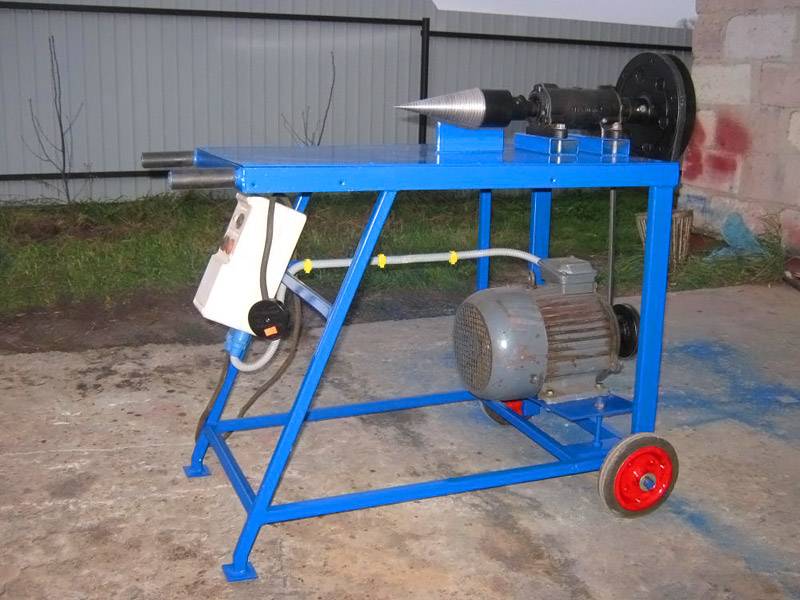

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных, бань и загородных усадьб.

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

  • расположение бревен по вертикали или горизонтали;
  • допустимые размеры;
  • габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
  • мощность мотора.

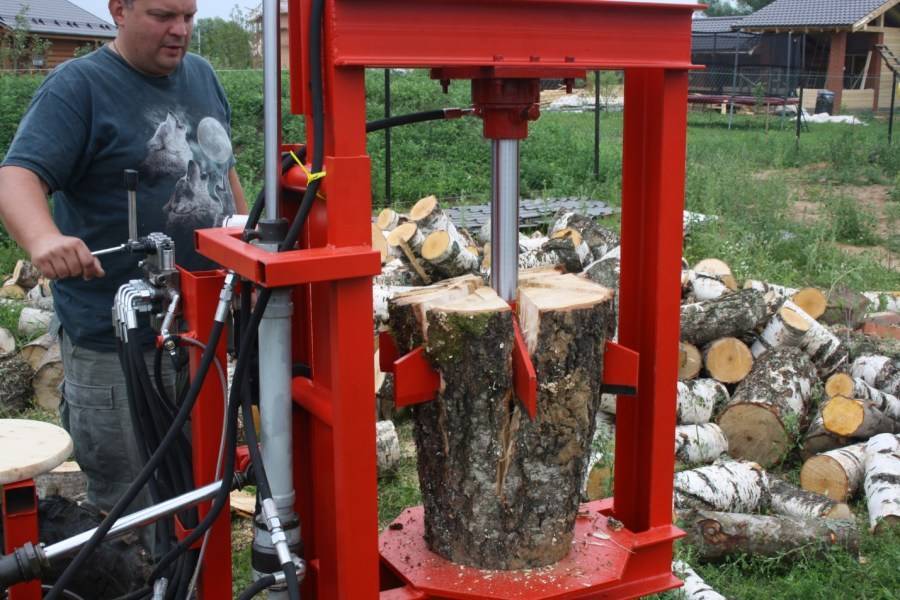

Работа гидравлического устройства

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Комплектующие для реечной модели

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

  • возможная длина полотна;
  • разновидность колуна;
  • сила, которая применяется к заготовке.

Самодельная конструкция

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.


Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому

Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.


Дровокол лом-колун.


Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Смотрите видео: ручной дровокол лом-колун

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров

Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать)

Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.


Дрова, нарубленные самодельным дровоколом

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом! 5/5 (7)

Виды приспособлений по способу передвижения

Классифицируют оборудование по критерию мобильности. Они могут быть передвижными и стационарными, что влияет на особенности их эксплуатации. Выбирая подходящий вариант, необходимо учитывать его особенности:

  1. Стационарные изделия характеризуются массивными габаритами и большим весом, поэтому они предназначаются для эксплуатации на одном месте. В быту такие установки эксплуатировать не целесообразно, что связано со сложностью их транспортировки. При этом они имеют такое неоспоримое достоинство, как высокие показатели мощности, что позволяет использовать их для работы с самыми твердыми породами древесины: орех, дуб, бук.
  2. Передвижные или мобильные — кроме компактных размеров и небольшого веса, такие установки оснащаются транспортировочными колесами, благодаря которым оборудование можно самостоятельно и без помощи спецтехники переместить в другое место. Именно такие установки являются лучшими видами для бытового использования.

Выбор подходящего варианта зависит от различных факторов, например, частота эксплуатации, место использования, объем работ, твердость и размеры древесины и т.п. Если колка дров выполняется только в домашних условиях, то можно использовать стационарные установки, которые отличаются повышенными техническими и эксплуатационными параметрами.

Принцип действия

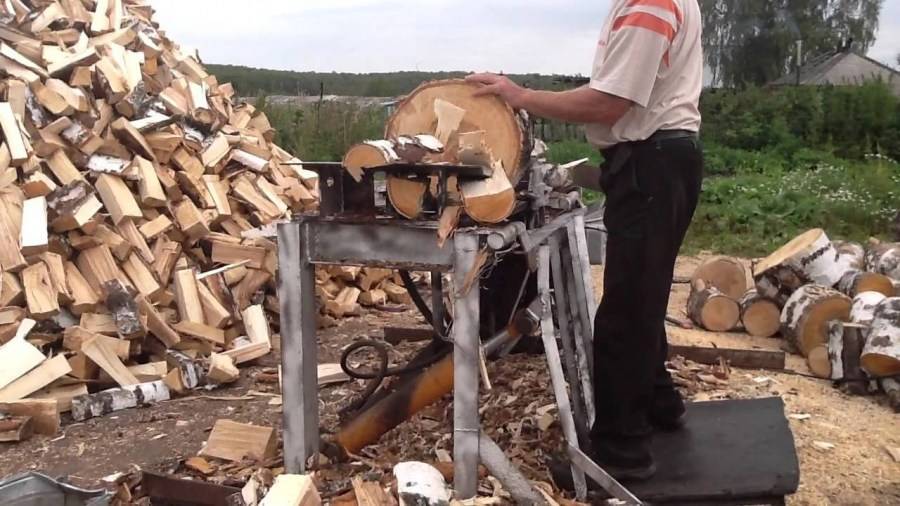

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

В теплотехнике для характеристики топлива введены понятия:

  • Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
  • Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

  • Компостер садовый — какой выбрать? Обзор лучших видов для дачи (100 фото)
  • Садовая тачка — инструкция как выбрать готовую, или сделать своими руками. (110 фото)

  • Цепная электропила — какую выбрать? Обзор моделей 2018-2018 года. Советы от профи!

Размеры станка для колки полена

Для расположения деталей и комплектующих элементов не существует отдельная схема, отсутствуют ограничения. За основу процесса сборки можно взять габариты, соответствующие росту человека:

  1. высота станины — 650 мм;
  2. длина стола — 850 мм;
  3. ширина столешницы — 450 мм.

Опытные пользователи рекомендуют размещать мотор под столешницей, способной защитить агрегат от щепок и опилок. Для обеспечения техники безопасности все подвижные детали должны быть закрыты кожухом.

Для домашней мастерской также подойдет станок на гидравлическом приводе, колоть древесные кругляки поможет гидравлический насос, приводящий в движение колун. Острая пластина опускается на полено с большой силой, разрывает волокна древесины, отделяя небольшие фрагменты.

Кроме приведенных вариантов, колка дров может осуществляться механическим приспособлением, привести в движение который можно силой одного человека. Управление оборудованием осуществляется рукояткой, прикрепленной к валу редуктора. Механический дровокол можно быстро переоборудовать в электрический агрегат, если использовать ременную передачу, адаптированную под мотоблок.

Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.

Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.

Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.

Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.

Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.

Читать также: Как залить масло в рохлю

Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).

Другой вариант реализуется за счет использования двухручейных шкивов разного диаметра и гибких приводных ремней. На вал электродвигателя ставится малый шкив, а на вал дровокольного винта — большой.

Соотношение их диаметров подбирают так, чтобы понизить частоту вращения винта по сравнению с частотой вращения двигателя в 2,5 – 4 раза до 300-400 об/мин.

Понизить скорость вращения конусного винта можно с применением мотор-редуктора – единого блока, в котором электродвигатель конструктивно соединен с понижающим редуктором. Однако, такие модели не получили широкого распространения на рынке винтовых колунов.

Тем, кто хочет сделать такой станок своими руками, следует помнить о том, что высокая скорость вращения винтового конуса (более 500 об/мин) повышает риск травмирования, поскольку в этом случае полено трудно удержать в руках.

Для того, чтобы понизить травмоопасность станка, под винтовым конусом ставят неподвижный стальной клин, который предохраняет полено от соскакивания.

Дровокол — что это такое и для чего он предназначен

Дровоколом называется специальный станок, который состоит из трех основных частей:

  1. Нож или лезвие — предназначен для продольного раскалывания заготовок.
  2. Упор — является важным конструктивным элементом, который предназначен для удержания заготовки при воздействии на нее ножа. Толкатель применяется в установках с неподвижным лезвием. Служит для толкания заготовки к режущему элементу.
  3. Привод — механизм, который приводит в движение нож или упорную часть, сокращая расстояние между этими двумя конструктивными узлами с целью раскалывания заготовок.

Часто дровоколы еще называют колунами или дровокольными станками, которые кроме продольного раскалывания поленьев предназначены для торцовки. Такие станки являются альтернативной заменой ручных колунов или топоров, которые оснащены функцией раскалывания дров. В отличие от них, станок позволяет выполнять работы не только быстрее, но еще намного качественнее, а самое главное, безопаснее. Вероятность получения травмы крайне низкая, что обусловлено отсутствием быстровращающихся рабочих частей по сравнению с пилорамой. Ниже на фото представлена модель устройства реечного типа.

Это интересно! При помощи дровокола происходит раскалывание крупных чурок на мелкие поленья, которые являются уже готовыми к применению.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
