Бензопила csp 4016 ремонт своими руками

Меры безопасности

Проводя ремонт инструмента, нельзя забывать и о мерах безопасности. Прежде всего, необходимо отключить его от электросети и не включать его в сеть до момента окончательной сборки.

Работы с цепью и шиной рекомендуется проводить в перчатках, это защитит руки от порезов. При разборке винтовых соединений, если винт не удается отвинтить, нужно перестать прилагать усилия и воспользоваться аэрозольной смазкой типа WD-40 это позволит снять напряжение и через несколько минут просто отвинтить винт.

А также стоит помнить и о электробезопасности, отремонтировать детали электрооборудования можно, использовав, только тот номинал деталей, которые были установлены изначально.

Оптимально использовать станочную заточку цепи. Но если нет возможности использовать электрический станок, то можно использовать и ручной метод заточки при помощи специального напильника и направляющего кондуктора.

Цепь надевается на шину и закрепляется в пиле. После этого делается натяжка цепи. После того как она будет натянута делается заточка:

Как видно, процесс ремонта цепной электропилы не представляет большой проблемы и вполне под силу даже тем, кто никогда не занимался ремонтом электроинструмента. Другое дело, что прежде чем начать разборку необходимо внимательно изучить устройство инструмента и представить себе все операции, которые будет необходимо выполнить при ремонте.

Источник

Что потребуется для устранения поломок

Ремонт бензопилы не требует наличие большого арсенала домашних инструментов. Прежде всего, это:

  • отвертки. Крестовые и плоские, чтобы снять кожух, цепь или другие компоненты, которые крепятся плоскими болтами и обязательно понадобятся, чтобы качественно выполнить ремонт бензопилы;
  • комплект накидных и гаечных ключей разных размеров. Они понадобятся при разборке двигателя и других движущихся деталей. Ремонт таких деталей иногда предполагает сухую чистку, поэтому они понадобится для отскабливания лишней грязи;
  • ключ для снятия свечи;
  • схему самой бензопилы, чтобы знать, как работают определенные узлы и как правильно их обслуживать.

Базовая комплектация и производитель бензопил Хомлайт

Когда вы покупаете новую бензопилу Homelite, вы получаете ее в разобранном виде:

  • тело бензопилы;
  • шина, длина которой соответствует определенной модели;
  • пильная цепь;
  • чехол для шины для безопасного, комфортного хранение и транспортировки инструмента;
  • техническая документация (гарантийный талон, руководство по эксплуатации).

Поскольку сама компания американская, то и производство сосредоточено в Соединенных Штатах, несмотря на то, что главный офис находится в Гонконге. Все запчасти и комплектующие производятся непосредственно на заводе компании, где и передаются в сборочных цех. Уже оттуда готовые бензопилы транспортируются в торговые представительства по всему миру.

Это интересно: Особенности эксплуатации дешевых китайских бензопил торговой марки гудлак: описываем со всех сторон

Неисправности карбюратора и глушителя

Карбюратор бензопилы

Если предыдущие действия не решили проблему, то стоит перейти к проверке карбюратора. В случае необходимости будет проводиться его регулировка. Если вы раньше не сталкивались с такой проблемой и не выполняли регулировку в домашних условиях, то лучше воспользоваться услугами специалиста.

В ином случае допущение какой-либо ошибки приведет к возникновению более серьезных неполадок. Карбюратор представляет собой сложное устройство, которое состоит из деталей небольшого размера. При неаккуратной разборке детали могут потеряться.

При частом использовании инструмента проблемы могут возникнуть и с его глушителем. В процессе работы на стенках трубы образуется нагар, который в дальнейшем препятствует выходу выхлопных газов.

Чтобы устранить эту неполадку, необходимо снять глушитель и тщательно промыть его. Для этого используют специальные моющие средства. Перед тем как устанавливать глушитель на место, необходимо тщательно его высушить.

Важно знать: при очистке глушителя стоит учитывать, что в нагаре содержатся канцерогены. При сухой очистке они могут попасть в дыхательные пути, что негативно скажется на здоровье.

Модельный ряд: технические и эксплуатационные характеристики

Homelite CSP 3314

В круг применения этой модели весом 4,5 кг входит — распиловка топливной древесины, кронирование деревьев, не исключается применение легкого и компактного инструмента в деревянном строительстве. Мощности 2-х сильного двигателя хватает для активации 14-дюймовой пильной гарнитуры.

Несмотря на небольшой 33 см3 рабочий объем двигателя, бензопила Хомлайт оборудована:

  • системами легкого запуска;
  • электронного зажигания;
  • очистки воздуха и компенсатором вибрации;
  • автономность работы повышена за счет увеличения емкости топливного бака до 570 мл.

Homelite CSP 3316

Эксплуатационные возможности идентичной по тяговым характеристикам бензопилы бытового класса расширены за счет установки более производительной шины длиной 40см, повышения эффективности штатного виброгасителя.

В конструкции данной модели улучшена надежность системы автоматизированной смазки и охлаждения пильной гарнитуры, а также стойкость пластмассовых деталей к неблагоприятным внешним воздействиям.

Применение маслонасоса с регулируемой производительностью предоставляет возможность расходования цепного масла с 50%-й экономией, способствует отказу пользователей от применения дешевых и малоэффективных масляно-смазочных суррогатов.

Homelite CSP 4016

При проектировании этой модели основной упор сделан на повышение комфорта безопасности сложных распиловочных работ, оптимизацию тяговых параметров двигателя. Эксплуатационные возможности инструмента расширены применением двигателя мощностью 1,5 кВт, специальной пильной гарнитуры с плавным ходом цепи, монтируемого на носок шины кожуха Safe-T-Tip.

Доработка способствует правильному началу распила, практически устраняет риски получения травм при обратном ударе. Модель 4016 может эксплуатироваться с шинами длиной от 41 до 50 см.

Homelite CSP 4518

Инструмент с 3-сильным двигателем объемом 45 см3 по многим параметрам может претендовать на полупрофессиональный статус.

Бензопила Хомелите этой серии отличается от предыдущих моделей:

  • применением рукояток с совершенной виброзащитой;
  • наличием трехступенчатой очистки воздуха;
  • безинструментальным доступом к внутренним узлам и агрегатам;
  • ручным и инерционным включением аварийного тормоза;
  • наличием металлического ловителя цепи.

В достоинствах этой модели — большой запас вращательного момента, экономный расход топлива, возможность продолжительной работы на эксплуатационных режимах без частых остановок, необходимых для охлаждения силового привода.

Бензопилы этой серии ориентированы на механизацию сложных и больших по объему работ, связанных с валкой деревьев, распиловкой древесины на дрова, очисткой выделенных под застройку участков от высокорослых кустарников.

Не заводится на холодную и горячую основные причины

Если на бензопиле есть искра, но при этом инструмент не заводится на холодную, то причина скрывается непосредственно в отсутствии компрессии. Измерьте величину компрессии двигателя, чтобы убедиться в этой неисправности. Если значение компрессии не ниже 8 атмосфер, значит все в порядке. Если нет, значит двигатель отработал свое, и нуждается в замене ЦПГ. Когда металлические детали холодные, то они сужаются, тем самым уменьшается компрессия. Чтобы завести бензопилу на холодную с малой компрессией двигателя, следует выполнить такие действия:

  1. Дергать ручку стартера, пока внутренние детали при трении не прогреются
  2. При прогреве деталей увеличится компрессия, поэтому двигатель заведется
  3. Эти манипуляции рекомендуется проводить в теплое время года, так как завести бензопилу зимой с низкой компрессией практически невозможно

Это интересно! При попытке запуска бензопилы на холодную, необходимо полностью закрывать клапан воздушной заслонки. Запуск двигателя на холодную происходит непосредственно на обогащенном топливе.

Стоит отметить, что работать инструментом с низкой компрессией очень вредно. Кроме низкой производительности, такая эксплуатация приведет к окончательной поломке двигателя бензопилы.

https://youtube.com/watch?v=EjmTa-RUX6s%3F

Другая ситуация, когда бензопила не заводится на горячую. Причиной этого является, прежде всего, заливание двигателя. Если на холодную бензопила заводится хорошо, но когда после работы делается перерыв, и возникают трудности с запуском, то необходимо осуществлять запуск без закрытия воздушной заслонки. Заслонка должна быть полностью открыта (подается воздух), чтобы завести двигатель на горячую. Если не получается завести бензопилу, тогда необходимо наполовину закрыть воздушную заслонку. Пробуйте запустить двигатель, и как только он заведется, можно открывать заслонку полностью.

Если не удается запустить прогретый двигатель бензопилы, тогда следует поступить следующим образом:

  1. Открутить винт холостого хода в направлении по часовой стрелки на ¼ оборота
  2. Увеличив количество оборотов, упрощается процесс запуска мотора
  3. Произвести запуск двигателя с наполовину открытой воздушной заслонкой
  4. После запуска мотора верните винт холостого хода в обратное положение, если на холостом ходу наблюдается перемещение цепи

Заливание свечи может быть связано с неисправностью модуля зажигания, а также большим зазором между катушкой и магнето. Если причина невозможности запуска двигателя бензопилы в карбюраторе, то его следует как можно быстрее правильно настроить.

Что потребуется для устранения поломок

Ремонт бензопилы не требует наличие большого арсенала домашних инструментов. Прежде всего, это:

  • отвертки. Крестовые и плоские, чтобы снять кожух, цепь или другие компоненты, которые крепятся плоскими болтами и обязательно понадобятся, чтобы качественно выполнить ремонт бензопилы;
  • комплект накидных и гаечных ключей разных размеров. Они понадобятся при разборке двигателя и других движущихся деталей. Ремонт таких деталей иногда предполагает сухую чистку, поэтому они понадобится для отскабливания лишней грязи;
  • ключ для снятия свечи;
  • схему самой бензопилы, чтобы знать, как работают определенные узлы и как правильно их обслуживать.

Устройство механизма натяжения цепи

Одним из самых простейших механизмов бензопилы является натяжитель цепи. Состоит он из штифта, соединенного с винтом. Винт приводится в действие посредством специального инструмента — отвертки или шестигранного ключа. Вращение винта способствует перемещению штифта в специальном пазу инструмента. Вместе с перемещающимся штифтом происходит смещение шины, вызывая при этом натягивание цепи.

Регулировочный винт на бензопилах разных производителей может находится в разных местах — сбоку, снизу или с торцевой стороны инструмента. Контролировать качество натяжения цепи нужно регулярно, так как ослабленная цепь может сойти с паза шины, что приведет к трагическим последствиям для пильщика. Нельзя также допускать сильной затяжки цепи, так как она будет работать под нагрузкой, и в один момент порвется, что также чревато получением серьезной травмы. Более подробно о цепях для бензопил и шинах можно узнать здесь.

Рассмотрев подробную конструкцию бензопилы, не составит большого труда произвести ее ремонт своими руками. Нужно понимать, что бензопила является тем инструментом, который используется не только для распиливания древесины. Использование разных насадок позволяет значительно расширить функционал инструмента. При этом не забывайте, что даже самые дорогие и качественные модели инструментов тоже ломаются, поэтому они нуждаются в регулярной диагностике, техническом обслуживании и ремонте.

Публикации по теме

Очистка карбюратора триммера: подробное описание процесса

Особенности правильного выбора бензопил

Почему бензопила криво пилит — определяем неисправность и устраняем ее

Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента

Как починить систему зажигания

Вполне возможно, что ни один из описанных способов домашнего ремонта не привел к желаемому результату и бензопила по-прежнему не работает. Скорее всего, у вас есть неисправность в системе зажигания. Получается так, что и топливо поступает, и искра на свече отличная, а мотор отказывается работать.

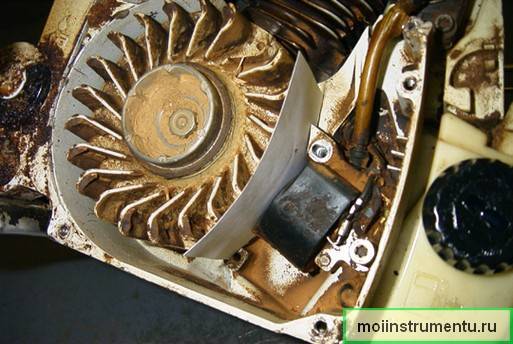

Проверяем качество регулировки зажигания следующим образом: отворачиваем свечу, регулируем зазор между контактами (согласно техническому паспорту изделия), подсоединяем ее к проводу и прижимаем к корпусу цилиндра. А теперь наблюдаем за моментом появления искры: она должна появляться при крайнем верхнем положении поршня. Визуально это заметно. Если отклонения существуют, то вам необходимо произвести регулировку зажигания. У различных бензопил она производится по-разному, но в целом этот процесс напоминает регулировку зажигания и в иных двухтактных двигателях.

Ремонт пускового устройства

Разборка стартера для замены шнура для опытного пользователя проблем не создает, но пластиковый корпус в большинстве случаев, ремонту не подлежит. Китайский бензопильный ассортимент в большинстве своем является копиями наиболее популярных европейских моделей, поэтому разбираем китайскую бензопилу по стандартной схеме.

Изношенные детали пильной гарнитуры не восстанавливаются.

  • В домашних условиях можно укоротить новую цепь для установки на более короткую шину.
  • Ресурс фирменных комплектующих шин равен ресурсам трех пильных цепей.
  • Этот показатель может быть существенно снижен неправильным выбором шага цепи или большим износом венца приводной звездочки.

Модельный ряд пил Homelite

Прелесть ассортимента компании Хомлайт состоит в том, что на ряду с обычными бытовыми моделями стоят полу- и профессиональные пилы. Благодаря этому каждый пользователь сможет сам выбрать себе уровень пильного устройства. Фирма Хомелайт выпускает не только бензо, но и электропилы.

Учитывая все новейшие технические разработки, производитель регулярно обновляет ассортимент пил, добавляя все более новые и продвинутые инструменты. Между собой бензопилы Homelite отличаются мощностью, ценой, степенью оснастки и техническими характеристиками.

Бензопила Homelite CSP 3314

Эта легкая и универсальная модель Homelite CSP 3314 пользуется наибольшей популярностью среди пользователей. Её, в основном, приобретают для личного использования: заготовка дров, подрезка деревьев, выполнение несложных строительных задач.

Бензопила Homelite CSP 3314

Мощный двухтактный двигатель объемом 33 см3 и небольшой вес в 4,5 кг. позволяют с легкостью управлять инструментом за счет легкого запуска и электронного зажигания. Технические характеристики данной модели очень схожи с показателями электропилы Homelite CWE 1814.

Вес4,4 кг
Мощность1400 Вт/1,8 л.с.
Длина шины35 см
Рабочий объем двигателя33,0 куб.см
Тип двигателядвухтактный одноцилиндровый бензиновый
Система запускаручной стартер
Тип топливабензин АИ-92 + масло для двухтактных двигателей
Гарантия12 мес.

Бензопила Homelite CSP 3316

Модель Хомлайт CSP 3316 от компании Homelite считается одной из лучших бытовых бензопил этого бренда. Производители удлинили шину до 40 см. и провели апгрейд системы гашения вибрации.

Бензопила Homelite CSP 3316

Также улучшена работа систем автоматической подачи масла и охлаждения. Пластиковые детали дополнительно покрывают специальным раствором для обеспечения более продолжительного срока службы. Новая модель Homelite CSP 3316 стала более производительной и экономичной, снижая расход масла до 50%.

Характеристики:

Двигатель33 см3, 1,8 кВт/2,4 л.с.
Запатентованная система лёгкого стартаZipStart
Запатентованная системаSafe-T-Tip
Длина шины16″ (40см)
Шаг цепи0,325″
Вес4,5 кг

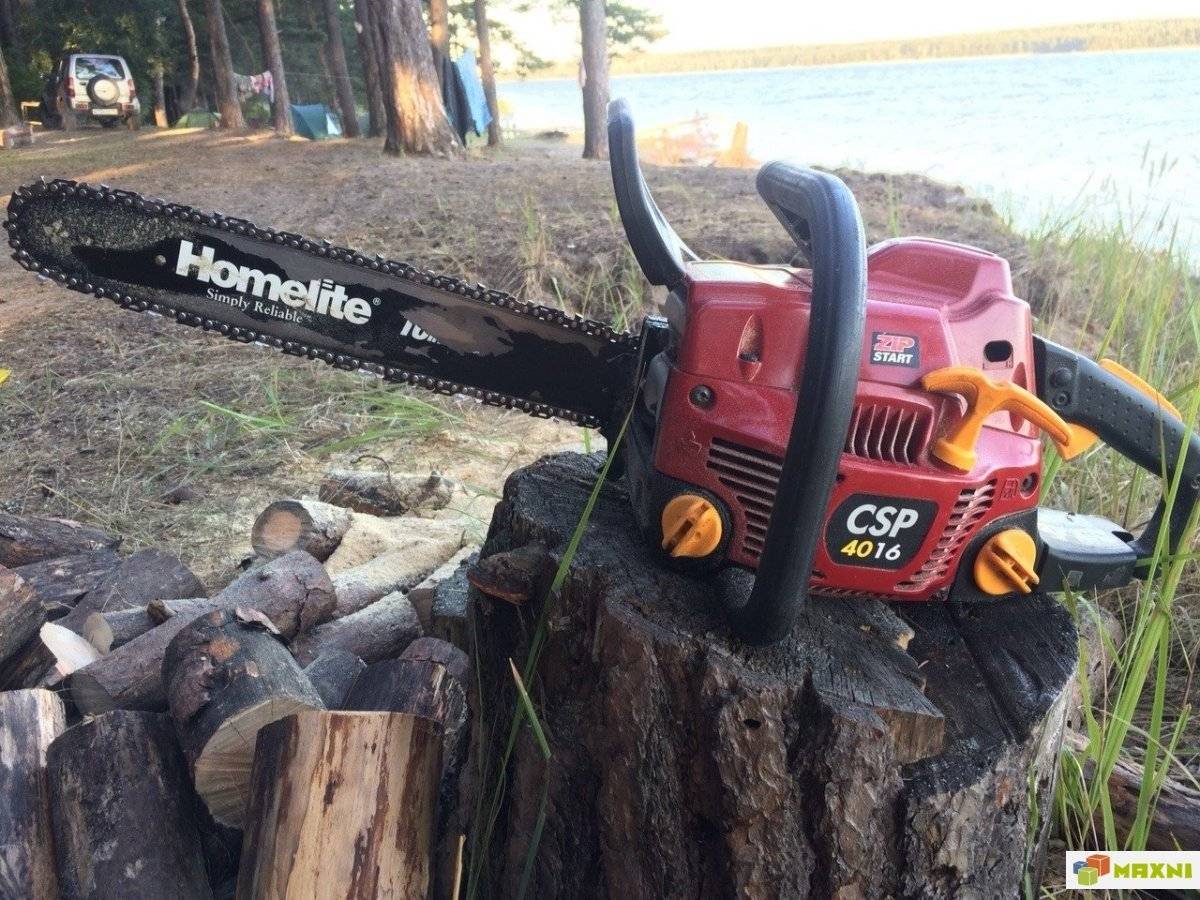

Бензопила Homelite CSP 4016

Данную бензопилу Хомлайт можно приравнять к полупрофессиональной модели благодаря повышенной безопасности при выполнении сложных и продолжительных работ. Улучшен сам двигатель, его тяговые характеристики и мощность до 1,5 кВт.

Бензопила Homelite CSP 4016

Апгрейд пильных частей в виде шины и цепи гарантирует более надежную и стабильную работу бензопилы. Важным нюансом использования инструмента является возможность замены шины и варьирования длины от 41 см до 50 см.

Характеристики:

МодельHomelite CSP 4016
ПроизводительHomelite
Производство (сборка)Китай
Родина брендаСША
Класс пилыБытовая
Мощность, л.с. (кВт)2,58 (1,9)
Объем двигателя, см340,2
Тип двигателя2-х тактный, бензиновый
Длина шины, см (дюймы)40 (16)
Количество звеньев66
Шаг цепи0,325
Толщина цепи, мм1,3
Объем топливного бака, л0,37
Объем масляного бака, л0,24
Гарантия, лет1
Вес, кг4,7

Бензопила Homelite CSP 4518

Мощная и стабильная бензопила Хомлайт с двигателем в 3 лошадиные силы и объемом 45 см3 вполне имеет право иметь полупрофессиональный характер. Кроме увеличенного двигателя, данная модель имеет улучшенную систему виброгашения, металлический надежный уловитель цепи, более быстрый и точный аварийный тормоз.

Бензопила Homelite CSP 4518

Очистка воздух проходит теперь 3 уровня, гарантируя уменьшение выброса вредных для человека выхлопных газов.

Характеристики:

Вес4,6 кг
Мощность2200 Вт/3 л.с.
Длина шины45 см
Рабочий объем двигателя45,0 куб.см
Объем топливного бака0,55 л
Тип двигателядвухтактный одноцилиндровый бензиновый
Объем масляного бака0,35 л
Система запускаручной стартер
Тип топливабензин АИ-92 + масло для двухтактных двигателей
Гарантия12 мес.

Более полная информация об инструменте представлена в инструкции по эксплуатации.

Бензопилы Homelite: качественный инструмент по доступной цене

Первые упоминания об американской компании Homelite датируются далеким 1921 году, когда инженер Чарльз Фергюсон зарегистрировал новый бренд. К тому времени Фергюсон прославился в родном городе, как изобретатель бензинового генератора, первую модель которого он установил у себя дома. По мнению инженера, двигатель внутреннего сгорания дает возможность создавать компактные мобильные устройства и таким шансом грех не воспользоваться.

В середине 20-х годов компания начинает выпуск нескольких моделей водяных бензиновых насосов, а в 1949 году в продаже появляется первая цепная бензопила Homelite. Впрочем, эта модель не пользовалась особым спросом, так как отличалась большим весом и низкой производительностью. Первая востребованная модель от Хомлайт была создана в 1963 году, она имела хорошие эксплуатационные характеристики и вполне приемлемый вес – около 6,5 килограмма.

За свою почти столетнюю историю Homelite превратилась из небольшой мастерской в транснациональный холдинг. Сегодня штаб-квартира корпорации размещается в Гонконге, а ее предприятия разбросаны по всему миру. Большая часть производственных мощностей локализована в Китае, здесь же производятся и цепные бензопилы Homelite. Вся техника производителя отвечает современным стандартам по качеству и безопасности, о чем свидетельствуют соответствующие сертификаты. Владельцы компании проводят достаточно взвешенную ценовую политику, что также влияет на популярность бренда.

Особенности бензопил Хомлайт:

  • Большой выбор моделей;
  • Качественная сборка в заводских условиях;
  • Бензопила Homelite комплектуется американскими, японскими и европейскими деталями;
  • Доступные оригинальные запчасти;
  • Качественное гарантийное и послегарантийное обслуживание техники Хомлайт.

Цепь и цилиндро-поршневой механизм

Ремонт бензопилы своими силами допустим и в случае проблем с тормозом цепи. Обычно она бывает по причине загрязнения поверхности опилками или смазочными материалами. Возможен и износ самой тормозящей ленты. Достаточно просто отвинтить боковую панель и произвести очистку. При необходимости производится замена ленты.

Схема электронного зажигания бензопилы.

Ремонт бензопилы, имеющей проблемы с цилиндро-поршневой частью, предполагает разборку мотора и замену изношенных частей. Это самый сложный ремонт, но и самый редкий. У современных бензопил поломки деталей этой группы встречаются нечасто. И происходит это обычно по причине брака составляющих механизма на начальном этапе эксплуатации. В этот период вы имеете возможность получить ремонт бензопилы по гарантийному талону, поэтому самостоятельно производить его нет необходимости.

Следует отметить, что к главным причинам, которые приводят к поломке бензопил и их последующему ремонту, относятся нарушения правил эксплуатации, предусмотренных заводом-изготовителем. В первую очередь это нарушение соотношения масла и бензина в топливной смеси. Очень часто пользователи бензопил даже не подозревают, что подготовленная топливная смесь под воздействием прямых солнечных лучей теряет свои свойства. Топливо меняет не только цвет, но и смазывающие качества. Определенные же частицы вовсе становятся технически вредными присадками, которые способны нарушить работу топливной системы бензопилы. Отсюда и напрашивается вывод, что продлить безаварийный срок службы практически всех бензопил позволит элементарное соблюдение правил технического обслуживания.

Возможные неисправности

Любые поломки, которые предусматривает производитель изложены в инструкции к бензопилам Homelite CSP, где приводит описание возможных причин и путей их устранения. Поломки могут быть связаны с тем, что:

  • пила не переходит на холостой ход, где причиной является выход из строя карбюратора;
  • нет вращения цепи при запуске двигателя из-за отсутствия масла в бачке или неисправности системы подачи жидкости, чрезмерного натяжения цепи;
  • наблюдается сильный нагрев пилы и рабочей цепи по причине активизированного аварийного тормоза, слишком сильного натяжения цепи или ее повреждения.

Говоря о карбюраторе, следует отметить, что его настраивают на этапе сборки пилы, на заводе производителя. Карбюратор на бензопилу Homelite 33CC отличается особенной мощностью и экономичностью, за счет чего пользуется большой популярностью у американской компании.

Иногда возникает необходимость самостоятельно регулировать карбюратор в виду некоторых причин:

  • переход на бензин с другим октановым числом;
  • резких температурных скачках;
  • перепады давления воздуха;
  • перевод с зимнего использование на летнее или наоборот.

Бензопила Homelite CSP 3314 – комплектация и области применения

Эта пила от компании Homelite выделяется выносливостью и широким спектром использования. В быту инструмент справляется с удалением старых сухих веток, спиливанием небольших деревьев и заготовкой бревен для отопления. Нередко эта модель используется строителями, а также сотрудниками коммунальных и спасательных служб.

В базовую комплектацию пилы входит надежный бензиновый мотор, оборудованный профессиональной поршневой группой. Все детали последней изготовлены из закаленной стали, что дает им возможность выдерживать перегрев и повышенное трение. Для плавного запуска мотора производитель предусмотрел ручной стартер с системой Zip Start, которая дает возможность запустить мотор без рывков.


Пила Хомлайт 3314 выделяется простотой конструкции. Свободный доступ к часто заменяемым деталям пилы дает возможность быстро выполнить ее ремонт.

За распиливание древесины в устройстве пилы Хомлайт отвечает фирменная шина и цепь. При необходимости оператор может заменить гарнитуру комплектом большей длины. Для смазки цепи в конструкции модели предусмотрен автоматический масляный насос. Он срабатывает только во время движения цепи по шине. За натяжение цепи в базовой комплектации модели отвечает боковой винт. Отрегулировать его положение можно своими руками, без помощи инструментов.

Характеристики этой модели Хомлайт включают:

  • мощность штатного ДВС – 2 л. с.;
  • вместительность штатного резервуара для топлива – 570 мл;
  • возможная длина используемой для работы шины –30 – 35 см;
  • шаг штатной цепи – 3/8 «;
  • масса вместе с гарнитурой – 4,7 кг.

В устройство бензопилы включена эффективная система подавления вибрации. Инерционный тормоз цепи повышает безопасность при работе с инструментом, и надежно защищает оператора при обратном ударе.
