Когда требуется регулировка карбюратора?
В только приобретенной новой бензопиле регулировочные винты трогать не стоит, чтобы не сбить заводские настройки, обеспечивающие оптимальную подачу топлива и воздуха в камеру сгорания и, соответственно, указанные в паспорте значения оборотов при холостом ходе и под нагрузкой.
Обкатка бензопилы производится в том случае, когда это указано в инструкции. Если такого требования нет, все равно первые 3-4 часа работы не стоит использовать инструмент при максимальных нагрузках.
Признаки, когда имеет смысл произвести регулировочные операции:
- Тяжелый запуск ( раньше запускалась «с пол оборота»).
- Упала мощность (снизились обороты).
- Периодически «глохнет».
- Сильный выхлоп (неполное сгорание топлива).
Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita
Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы
Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы
Особенности настройки карбюратора Макита
Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.
За счет регулировки можно:
- исключить риск создания карбюратором «бедной» смеси;
- минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.
Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.
- Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
- Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
- Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
- Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.
Винты для регулировки
Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:
- винт с маркировкой L – корректирует низкие обороты;
- винт с маркировкой H, за счет него проводится настройка высоких оборотов;
- винт T для настройки работы карбюратора на холостом ходу.
Подготовка к регулировке:
- Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
- Проверка воздушного фильтра и очищение этой детали.
- Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).
Проводите последующую настройку:
- положите бензопилу на ровную поверхность;
- сняв цепь, отложите в сторону.
Для диагностики проблем работы карбюратора используют тахометр.
Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси
Алгоритм действий для настройки
Проводят настройку карбюратора бензопилы в два этапа:
- базовый этап (двигатель включен);
- этап второй – выполнять, когда двигатель прогрет.
Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией
Стандартный алгоритм действий
Стандартный алгоритм действий.
- Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
- В момент встречи сопротивления, сделать полтора оборота назад.
Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.
Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение
Как проверить, правильно ли настроен карбюратор?
Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.
Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.
Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.
Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
Регулировка карбюратора бензопилы Эхо
Бензоинструменты Echo достаточно просты в эксплуатации и обслуживании. Но иногда возникает необходимость настроить карбюратор.
На японском инструменте три регулируемых винта:
- L для регулировки силовой установки на низких оборотах;
- H для настройки мотора на высоких оборотах;
- T для регулировки холостых оборотов.
Настроить карбюратор можно своими руками в домашних условиях. Порядок действий:
- Бензопила запускается для прогревания мотора;
- При движении цепи на шине винт Т поворачивается против часовой стрелки до остановки цепи;
- Винт L выкручивается по часовой стрелке до максимума, после поворачивается на четверть оборота в другую сторону;
- Зажимается курок газа, винт Н поворачивается на четверть оборота против часовой стрелки;
- Бензопила снова запускается на несколько секунд. На холостом ходу цепь на шине не должна вращаться – это показатель корректной настройки карбюратора.
Владельцы цепных пил могут столкнуться и с другими неисправностями:
- Двигатель не заводится;
- Мотор работает с перебоями;
- Двигатель сразу перегревается;
- Увеличенное количество выхлопных газов при сниженной мощности.
Причины, указывающие на неисправность силовой установки. Зачастую в этом случае необходима замена поршневой группы. Инструмент разбирается для извлечения повреждённых поршней. После установки новых запчастей бензопила снова собирается.
Производитель предлагает большой ассортимент агрегатов с различными техническими и эксплуатационными параметрами. Они обладают схожей конструкцией, но с разными возможностями.
Устройство и принцип работы карбюратора Хускварна
Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.
Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.
Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.
В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.
За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
- (H) – отвечает за тягу на высоких оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

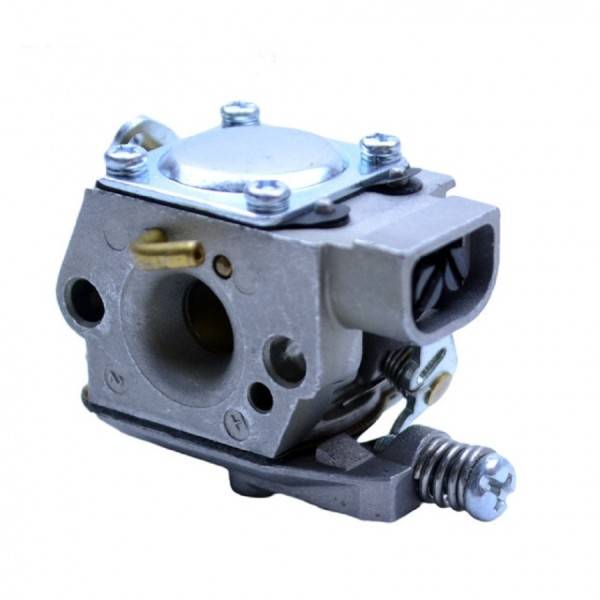

Конструкция карбюратора бензопилы
Карбюратором называется устройство, в котором происходит смешивание топлива с воздухом, и подача этой смеси в цилиндр для сжигания. При сжигании в действие приводится коленчатый вал, с которым соединена ведущая звездочка для приведения в действие пильной гарнитуры — цепи
Отсутствие или неисправность рассматриваемого механизма приведет к неработоспособности инструмента, поэтому важно, чтобы устройство было исправным и отрегулированным
Конструкция карбюратора бензопилы состоит из следующих составляющих узлов:
- Корпус цельнолитого типа из алюминиевого сплава. Применение алюминия для изготовления данного механизма способствует облегчению массы инструмента
- Диффузор для подачи воздуха, расположенный на стороне входа в механизм
- Жиклеры —клапана, которые служат для регулирования подачи смеси
- Распылитель — устройство, из которого топливная смесь поступает в камеру сгорания цилиндра
- Поплавковая камера — устройство для создания и поддержания определенного уровня топлива
Подробная схема конструкции рассматриваемого устройства изображена на фото ниже.

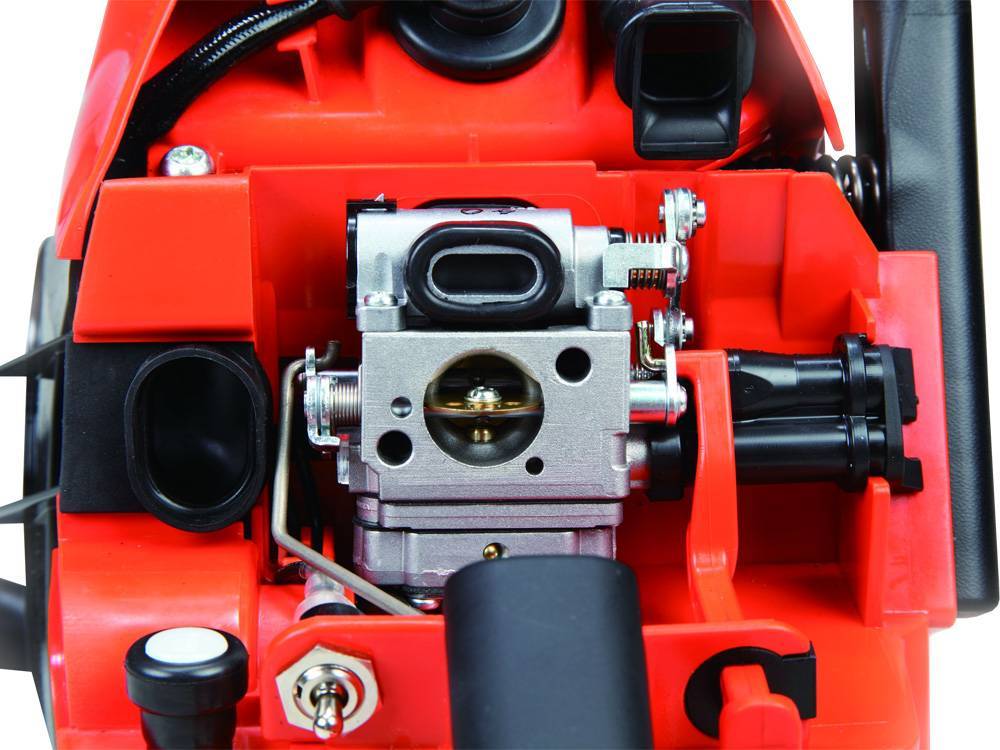

Устройство бензопильного карбюратора
Настройка карбюратора бензопилы — это важный этап, с которым приходится сталкиваться каждому пильщику. В регулировке бензопила нуждается не только после покупки, но еще и в следующих случаях:
- Перед обкаткой инструмента. Как настроить механизм для правильной обкатки бензопилы, описано подробно здесь
- После окончания процесса обкатки
- После проведения капремонта ДВС
- В процессе эксплуатации инструмента, когда возникают неисправности при работе и запуске мотора
В основе механизма имеется 3 винта для регулирования (на некоторых китайских моделях 2 винта), которые являются пультом управления для пользователя. Именно при помощи этих винтов происходит регулировка карбюратора бензопилы самостоятельно и быстро. Отрегулировать важный узел инструмента можно даже в полевых условиях, не прибегая к помощи специалистов.
Инструкция по эксплуатации
Русскоязычное описание устройства, его деталировки и технические характеристики можно посмотреть здесь: Ваш браузер не поддерживает фреймы Скачать Руководство по эксплуатации бензопилы Echo CS-353ES
Для приготовления топлива используется бензин с октановым числом не ниже 92 и не выше 95 и масло для двухтактных двигателей с воздушным охлаждением. При обкатке пилы соотношении масло/бензин равно 1/25, для дальнейшей работы используется пропорция 1/50.
Подготовка к работе бензопилы Эхо CS-353ES:
- При покупке инструмента проверьте его комплектность, проведите осмотр на предмет видимых повреждений и неисправностей;
- Вы приобрели сложное техническое устройство: ознакомьтесь с его строением, правилами эксплуатации и техники безопасности;
- Смонтируйте пильную гарнитуру, отрегулируйте натяжение цепи;
Важно: бензопила Эхо имеет боковое натяжение цепи, винт натяжителя доступен через защитный корпус. Натяжение цепи регулируется таким образом, чтобы она легко перемещалась по шине, не стопорясь и не издавая посторонних звуков;
- Проверьте надежность болтовых и винтовых креплений;
- Приготовьте топливную смесь и заправьте бензопилу;
- Заправьте систему автоматической смазки пильной гарнитуры;
- Убедитесь, что инерционный тормоз остановки цепи включен и запустите двигатель;
- Во время работы обязательно используйте средства для защиты глаз (очки или маску);
- Ваша бензопила выделяет вредные для человеческого организма газы – работайте только в хорошо проветриваемых помещениях;
- Запрещается проводить распиловку одной рукой – это уменьшает контроль над бензопилой и может привести к травмам.
Для смазки цепи и шины применяется специальное цепное масло с повышенным индексом вязкости. Запрещается использование веретенки, дизельных и трансформаторных масел, отработанной жидкости.
Как отрегулировать карбюратор на китайском инструменте
Разберемся, как правильно регулировать карбюратор на китайской бензопиле разных марок. Принцип настройки аналогичен тому, который был описан в материале выше. Для начала нужно осмотреть инструмент, и выявить наличие регулировочных винтов. Обычно винт T расположен сверху, а винты L и H ниже. Для доступа к этим винтам не всегда нужно снимать защитную крышку или кожух.
Если на китайской бензопиле имеется другое количество винтов, то исходя из их числа, нужно осуществлять соответствующую настройку. Устройство и принцип работы всех бензопил разных марок и производителей примерно одинаков, поэтому и с регулировкой не будут возникать проблемы.
Это интересно! На электропилах установлены электрические двигатели, которые не нуждаются в применении карбюраторов, поэтому на них не нужно выполнять настроечные манипуляции.
https://youtube.com/watch?v=GHXs7CY-gwU%3F
Публикации по теме
Особенности правильного выбора бензопил
Насадки для мотокос и триммеров — расширяем возможности бензинового инструмента
Как выбирается триммер для укоса травы учитываем все критерии
Как правильно укорачивается цепь на бензопилах и особенности выполнения процесса
Особенности применения
Бытовая пила ECHO 3500 не рассчитана на валку огромных деревьев и работу с топливной и деловой древесной породой поперечником более 300 мм. Способности инструмента укомплектованного 14 дюймовой шиной, распространяются на заготовку дров, поперечную, продольную и диагональную разделку материала, применяемого при строительстве бревенчатых срубов.
При уходе за плодовыми и декоративными деревьями пила отлично совладевает с обрезкой толстых ветвей и высокорослого кустарника. Инструмент полностью подходящ для сотворения древесных частей ландшафтного и строительного дизайна.
Частые неисправности бензопилы
| № | Признаки неисправности | Возможная причина | Как устранить |
| Причины, связанные подачей топлива | |||
| 1 | Топливо не подается в двигатель (при снятой свече определяется сжатие внутри цилиндра, при проверке на искры, она наблюдается) | Отсутствует топлива в баке или перекрыт краник | Заполнить бак смесью бензина и масла согласно инструкции |
| 2 | Забилось отверстие в крышке бензобака | Необходимо прочистить отверстие в крышке | |
| Проблемы с запуском двигателя в работу | |||
| 3 | Двигатель не запускается, появляется жидкость в системе выхлопа | В топливо попала вода | Полностью слить топливо и залить свежую смесь бензина и масла. Добавить в топливный бак этиловый спирт и перемешать. Вода и спирт взаимно растворяются, поэтому подобный вариант возможен при небольшом количестве воды в топливной системе |
| 4 | Произошло переполнение цилиндра топливом | Снять свечу и проверить сухая она или влажная. Если свеча влажная, тогда перекрыть краник подачи рабочей смеси в цилиндр. Дергая за трос запуска очистить цилиндр от имеющейся жидкости. Свечу очисть и просушить. Установить свечу на место, открыть кран подкачать топлива и приступить к запуску по инструкции к бензопиле | |
| 5 | Нарушение в работе | Снять свечу и проверить ее на | |
| системы зажигания | наличие зазора и влаги на поверхности. Прочистить зазор между электродами свечи. Прокалить с помощью фена или газовой горелки. Проверить зазор, отрегулировать по рекомендациям производителя. | ||
| 6 | Бензомасляная не по ступает в цилиндр | Засорение жиклеров карбюратора | Выполнить очистку карбюратора |
| 7 | Имеется подсос воздуха между карбюратором и впускным отверстием | Заменить прокладку и устранить зазор | |
| 8 | Не работает подкачивающий насос. Топливо не поступает в карбюратор. | Заменить мембрану в насосе | |
| 9 | Топливо не испаряется из-за наличия холодного воздуха снаружи | Запуск при t < 25 °С затруднен, бензин испаряется с большим трудом. Рекомендуется прогреть пилу и запустить двигатель внутри теплого помещения. | |
| 10 | Дефекты цилиндропоршневой группы | Задиры на поверхности цилиндра | Заменить поршень и цилиндр, работа выполняется в сервисном центре. Возможна и самостоятельная замена. Необходимо приобрести новые детали. |
| 11 | Разрушение поршневых колец | Заменить кольца. Работу выполняют сервисные центры. Для самостоятельной замены необходимо приобретение запасных частей. | |
| Нестабильная работа двигателя в процессе эксплуатации | |||
| 12 | Двигатель глохнет при открытии дроссельной заслонки | Поступает слишком богатая смесь | Необходима регулировка карбюратора |
| 13 | Поступает бедная смесь | Необходима регулировка карбюратора | |
| 13 | Двигатель перегревается | Эксплуатация производится при высокой температуре воздуха. Длительная работа на высоких оборотах коленчатого вала | Очистить ребра охлаждение. Дать возможность охладиться мотору |
| 14 | Высокая концентрация масла в составе топлива | Происходит догорание смеси на выхлопе | |
| 15 | Двигатель не развивает полной мощности | Неполное открытие дроссельной заслонки | Необходима регулировка карбюратора |
| 16 | Засорение впускного или выпускного тракта | Необходимы снятия карбюратора и глушителя. Промывка, очистка, возможно, потребуется регулировка карбюратора. Очистить и промыть воздухоочиститель | |
| 17 | Нарушение в работе системы искрообразования | Проверить работу магнето, цепи высокого напряжения и свечи зажигания | |
| 18 | Неожиданная остановка двигателя | Недостаток масла в топливной смеси | Приготовить смесь нужного состава. Возможно заклинивание поршня или шатунной шейки. Проблема решается полной заменой поврежденных деталей |
| 19 | Образование зазора между карбюратором и двигателем при нагревании устройства | Проверить прокладку, при необходимости подтянуть крепежные болты или заменить прокладку | |
| 20 | Неплотно завернута свеча зажигания, происходит подсос воздуха в цилиндр | При нагревании поверхности мотора снижается уплотнение в резьбовом соединении свечи и двигателя. Нужно подтянуть свечу |
