Бензопила husqvarna 240 e

Гарнитура

Производительность распиловочных работ во многом зависит от качества сменного режущего оборудования. В фирменный комплект входит штатная направляющая шина длиной 16 дюймов, износостойкая цепь со стандартным шагом 3/8 дюйма, ведущая звездочка и удобный в работе боковой механизм натяжения цепи.

  • Смазка и охлаждение гарнитуры реализуется подачей в рабочую зону специального цепного масла, в количестве 8 мл/мин. Забор производится из встроенного в корпус резервуара объемом 200 мл.
  • Отсутствие автоматической дозировки частично компенсируется простой конструкцией и безотказной работой штатного масляного насоса.
  • Универсальный узел крепления шины позволяет эксплуатировать инструмент с комплектами меньшего размера, более удобными при работе в труднодоступных местах.
  • Конструкция сцепления обеспечивает плавный ход цепи, исключает возможность поломки пилы при ее заклинивании или аварийной остановке.

Для повышения безопасности распиловочных работ инструмент оборудуется инерционной системой аварийной остановки. При возникновении травмоопасных и нестандартных ситуаций, движение цепи за доли секунды блокируется легким нажатием верхнего щитка вперед.

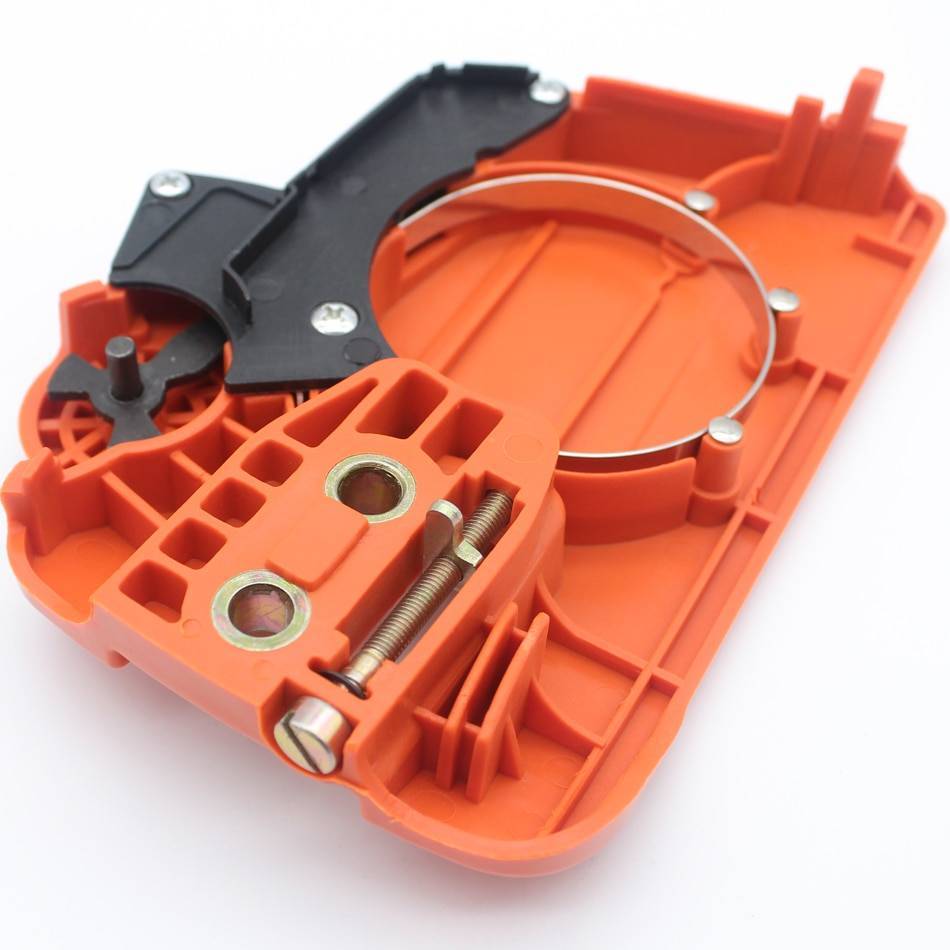

Легкосъемная крышка тормоза бензопилы позволяет контролировать его техническое состояние без демонтажа соседнего оборудования. Риски получения оператором травм при обрыве цепи устраняются посредством специального улавливателя.

Инструкция по эксплуатации

В эксплуатационной инструкции собрана основная информация о цепной бензопиле “Хускварна” 240, которая поможет владельцу техники в короткие сроки освоиться с инструментом и пользоваться им для своих нужд соблюдая правила безопасности.

Устройство бензопилы Husqvarna

Оригинальное эксплуатационное руководство к бензопиле Husqvarna 240 можно прочесть здесь: Ваш браузер не поддерживает фреймы

Основные пункты эксплуатационного руководства:

  • Знакомство с устройством цепной бензопилы Husqvarna 240.
  • Этапы сборки бензоинструмента в рисунках и с описаниями.
  • Знакомство с техническими характеристиками модели 240 цепной пилы “Хускварна”.
  • Требования безопасности при работе с цепной бензопилой.
  • Знакомство с правильными приемами работы, способами пиления.
  • Порядок действий, подготавливающий бензопилу Husqvarna 240 к работе.
  • Сведения об обкатке и приработочном периоде.
  • Описание приготовления качественной смеси для двухтактного мотора бензопилы.
  • Порядок запуска пилы.
  • Обслуживающие и регулировочные работы.
  • Неисправности, их причины и способы выявления.
  • Комплектность цепной пилы “Хускварна” 240.

Безопасность при работе с цепной бензопилой Husqvarna 240:

  • приступать к работе только изучив инструкцию;
  • пользоваться защитной одеждой, защитными очками, перчатками и другими средствами;
  • не производить разборку пилы и другие ремонтные работы при работающем моторе и подсоединенном высоковольтном проводе;
  • нельзя запускать или работать с бензоинструментом в помещении;
  • заправка производится на расстоянии не менее 5 м от места проведения распиловочных работ;
  • не курить в рабочей зоне;
  • пилить всей шиной, а не ее концом — это может привести к травме в результате возникновения отдачи;
  • исключить посторонних из зоны проведения работ.

Первый запуск и обкатка

Алгоритм действий:

  • Сборка инструмента, монтаж пильной гарнитуры, натяжка цепи.
  • Приготовление смеси моторного масла (2Т) и неэтилированного бензина (АИ-92) в необходимых пропорциях (50/1).
  • Заправка бензопилы топливной смесью и маслом для смазки цепи.
  • Проверка надежности креплений, затяжка крепежей.
  • Запуск цепной пилы.
  • Проверка работоспособности, настройка, корректировка: холостого хода; цепного тормоза; масляного насоса.
  • Приработка двигателя.

Приработка (обкатка) бензопилы Husqvarna 240 длится не менее 10 часов. Этого времени вполне достаточно для того, чтобы все движущиеся части инструмента притерлись друг к другу в щадящих условиях пониженных нагрузок.

Технологические особенности

Обычно разработка практичной и развитой в мощностном плане техники исключает столь же внимательный подход к новым технологиям и функциям. Зачастую дополнительный опционал даже противоречит утилитарности тех же бензопил. Но в данном случае ради сохранения идеи эргономичного домашнего агрегата создатели позаботились и о новейших системах безопасности, и о решениях, повышающих удобство обращения с конструкцией. Итак, бензопила «Хускварна» в модификации 240 обеспечена системой гашения вибраций, механизмом бокового натяжения цепи, комбинированным управлением дросселем, возможностью быстрого пуска и т. д. С точки зрения повышения производительности можно выделить уже упомянутую систему X-Torq. С одной стороны, она минимизирует количество выбросов, а с другой – сокращает объемы потребления топлива. И на этом фоне общая оптимизация работы двигателя способствует повышению мощности.

Ремонт пил Хускварна

Сразу оговоримся: эта техника, несмотря на не очень большое количество деталей – высокотехнологичная, а запчасти на нее весьма дорогие, поэтому желательно любой ее ремонт производить в сервисном центре Husqvarna. Просто, самостоятельное вмешательство может не только лишить вас гарантии, но и привести к плачевным результатам.

Хотя есть несколько областей, в которые вы можете вмешаться, не опасаясь нанести вреда своей бензопиле.

1. Регулировка карбюратора. Мы рассмотрим ее на примере 137-й модели.

Для этого:

  • винтом L выставляем самые высокие обороты;
  • после прогревания двигателя в течение 15 – 20 сек. винтом Н устанавливаем качество смеси (если дымит – богатая и винт закручиваем, а если визжит – бедная, откручиваем);
  • винтом Т регулируем холостой ход, вращая его по часовой стрелке до момента начала движения цепи, затем медленно выкручиваем его до полной остановки цепи.

2. Зажигание. Устанавливать в нем нечего, его ремонт (кроме физического повреждения маховика) сводится к замене катушки (она же магнето). Здесь надо выбирать запчасть с той же маркировкой, что и на вашей пиле, даже если по посадочному месту она будет подходить. Может не совпасть угол опережения зажигания.

3. Ремонт сцепления. Существует негласное правило: после замены 2 пильных цепей следует заменить шину, а после замены 2-х шин – сцепление. Конечно, это не догма и в каждом отдельном случае стоит проверить работоспособность узла, прежде чем менять его, но процедуру замены сцепления (равно как цепи или шины) вы можете произвести самостоятельно.

Делать это просто:

  • снимите шину;
  • зафиксируйте поршень через свечное отверстие;
  • открутите сцепление;
  • установите новое, произведя действия в обратном порядке.

Устройство бензопилы Husqvarna 240

Главное отличие бензопилы Husqvarna 240 от большинства рыночных аналогов заключается в отличном качестве ее заводской сборки. Садовый инструмент комплектуется долговечным бензиновым 2-тактным мотором, объем цилиндра которого составляет 38,2 см3. Двигатель дополнен надежным ручным стартером, фирменным японским карбюратором Walbro, ручным насосом для предварительной подкачки горючего, а также топливным баком.

Для более удобной эксплуатации бензопила Хускварна 240 оснащена доработанной системой подавления вибрации. В устройство системы входит 6 металлических пружин, которые, во время работы ДВС на максимальных оборотах, принимают колебания коленчатого вала на себя. Таким образом, вибрация на рукоятках садового инструмента практически не ощущается.

Для непрерывной связи двигателя с пильными органами в устройстве модели предусмотрено долговечное сцепление, все запчасти которого изготовлены из металла, обладающего высокой стойкостью к износу и коррозии. За воспламенение горючего в цилиндре ДВС отвечает качественная система зажигания, состоящая из катушки, свечи и электрической проводки.

Пильная гарнитуры садового инструмента включает в себя стальную шину и цепь, за смазку которой отвечает автоматический масляный насос. Цепь для бензопилы Хускварна 240 натягивается при помощи боковой звездочки. Для аварийной остановки гарнитуры в случае ее попадания на гвоздь или металлическую проволоку в устройстве модели предусмотрен долговечный инерционный тормоз, включение и выключение которого выполняется при помощи отдельного рычага.

Бензопила Husqvarna в 240-ой модификации комплектуется надежным корпусом, изготовленным из ударопрочного пластика. В нем предусмотрены отдельные пластины, которые, в случае необходимости, можно снять. Это упрощает ремонт карбюратора и замену расходных запчастей бензопилы.

Технология X-Torq

Теперь вернемся к технологии X-Torq и попробуем разобраться, как она работает и для чего необходима.

Как известно, при работе двухтактного двигателя, большой процент топливной смеси, не сгорает и выбрасывается с выхлопом, или же догорает в глушителе, не принося при этом пользы. Все потому, что выхлопные газы из цилиндра удаляются в процессе поступления в него топливной смеси, которая неизбежно попадает и в глушитель.

Инженеры компании Хускварна, разработали новый алгоритм продувки цилиндра и удаления из него продуктов сгорания. В технологии X-Torq, продувка цилиндра и удаления отработанных газов осуществляется чистым воздухом и только после него, в камеру сгорания попадает новая порция топлива. Такая схема, позволила снизить процент вредных примесей в выхлопных газах и потребление топлива пилой.

Для реализации задумок инженеров, потребовалось полностью модернизировать карбюратор, цилиндр и поршень двигателя.

Также, двигателя сделанные с применением системы X-Torq, обладают самым низким уровнем шума.

Подробнее ознакомиться с принципами работы двигателя X-Torq, можно посмотрев видео.

Двигателя с системой X-Torq, более капризны к качеству очистки воздуха, нежели обычные. По этой причине, необходимо проводить очистку воздушного фильтра как можно чаще.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕНЗОПИЛЫ ХУСКВАРНА 240

Сервис и ремонт бензопилы требуют специальной подготовки. Производитель рекомендует обращаться в специализированный сервисный центр для профессионального ремонта.

Регулировка карбюратора бензопилы Husqvarna 240

Карбюратор управляет оборотами двигателя. Для обеспечения максимальной эффективности работы машины карбюратор необходимо правильно отрегулировать.

Винт T регулирует обороты холостого хода. Поворот винта по часовой стрелке увеличивает обороты холостого хода, поворот против часовой стрелки уменьшает холостой ход.

Основная регулировка карбюратора проводится на заводе во время испытаний. Точная регулировка должна выполняться опытным мастером.При правильно отрегулированном режиме холостого хода двигатель начинает работать плавно из любого положения с запасом до того числа оборотов холостого хода, когда цепь начинает вращаться.

Проверка износа тормозной ленты

Очистите опилки, остатки смолы и пыль с поверхности тормоза цепи и барабана муфты.

Регулярно проверяйте, чтобы лента тормоза обладала минимальной толщиной 0.6 мм в самом изношенном месте.

Глушитель бензопилы Husqvarna 240

Никогда не работайте с глушителем, у которого отсутствует или поврежден искрогасящий фильтр (у данной модели он заменяем). Хускварна рекомендует производить замену глушителя в авторизованном сервисном центре после 75 часов использования.

Воздушный фильтр

Воздушный фильтр необходимо регулярно чистить от пыли и грязи для того, чтобы избежать следующих повреждений:

  • сбой в работе карбюратора
  • падение мощности двигателя
  • чрезмерный износ частей двигателя
  • чрезмерный расход топлива

Для тщательной чистки фильтр следует помыть в воде с мылом.

Свеча зажигания

На работу свечи зажигания влияют следующие факторы:

  • неправильная регулировка карбюратора.
  • неудовлетворительная рабочая смесь: слишком много масла или несоответствующее масло.
  • грязный воздушный фильтр.

Если двигатель теряет мощность, плохо запускается, не держит обороты холостого хода, прежде всего проверьте свечу зажигания. Если свеча грязная, прочистите ее и проверьте зазор электродов — 0,5 мм. Свечу необходимо менять через месяц работы или чаще.

Применение несоответствующей модели может привести к серьезным повреждениям поршня/цилиндра.

Дополнительная информация о техническом обслуживании бензопилы Хускварна 240.

проводит плановый и срочный ремонт, а также техническое обслуживание бензопил в соответствии с рекомендациями производителей техники.

Алгоритм проверки картера на герметичность

  • Снять боковую крышку и шину с бензопилы.
  • Выкрутить свечу зажигания и через свечное отверстие заложить шнурок с узелками в цилиндр, тем самым застопорив движение поршня и коленвала.
  • В качестве шнурка с узелками можно использовать старый шнур от стартера, навязав на нем узелки через 3-5 см.
  • Раскрутить ведущую звездочку бензопилы.
  • Снять крышку масляного насоса и сам насос.
  • Снять с бензопилы стартер.
  • Раскрутить и снять маховик.
  • Снять карбюратор.
  • При помощи шприца, через отверстие под карбюратор в цилиндре, залить в картер бензин, при этом наблюдать за сальниками коленчатого вала. Если бензин будет протекать через них, значит сальники пришли в негодность и их необходимо заменить новыми.
  • Установку сальников лучше доверить профессионалам.

Косвенным признаком негерметичности картера являются масляные подтеки в районе сальников.

Преимущества

Отличные технические и рабочие характеристики инструмента подтверждают положительные отзывы владельцев и специалистов сервисно-ремонтных служб. Цена инструмента в полной мере компенсируется его производительностью, надежностью долговечностью эксплуатации.

В достоинствах модели Хускварна 240:

  • сочетание небольшого веса и габаритных параметров;
  • экономный расход горючего и масел;
  • отсутствие проблем холодного запуска;
  • удачная двухконтурная схема очистки воздуха;
  • балансировка корпуса и способствующая удобному захвату форма рукояток;
  • возможность управления пилой посредством многофункционального рычага.

Технические характеристики

Пила укомплектована штатным карбюраторным ДВС, работающем на топливной смеси автомобильного высокооктанового бензина и моторного масла, предназначенного для двухтактных высокооборотных двигателей воздушного охлаждения.

Малогабаритный и экономичный силовой агрегат с рабочим объемом 38,2 см3 на максимальном режиме 9000 об/мин выдает мощность 1,5 кВ. Рабочий ресурс двигателя увеличен за счет специальных технологий обработки деталей кривошипно-шатунного узла и нанесения износостойких покрытий на зеркало цилиндра и поверхности нагруженных деталей.

В достоинствах силового агрегата:

  • технология экономии топлива и очистки выхлопных газов X-Torq;
  • двухступенчатая схема очистки воздуха Air Injection;
  • антивибрационная подвеска LowVib;
  • совмещенное на одном рычаге управление.

Надежный запуск, независимо от внешних температурных факторов, обеспечивают ручной стартер с механизмом легкого запуска, подкачивающая помпа и безотказное электронное зажигание. Небольшой расход горючего и бензобак объемом 400 мл, обеспечивают инструменту автономность работы на протяжении длительного времени.

МодельHusqvarna 240
ПроизводительHusqvarna
Производство (сборка)Китай
Родина брендаШвеция
Класс пилыБытовая
Мощность, л.с. (кВт)2,0 (1,5)
Объем двигателя, см338,2
Шаг цепи, дюймы3/8
Толщина цепи, мм1,3
Объем топливного бака, л0,3
Объем масляного бака, л0,2
Длина шины, см (дюймы)40 (16)
Уровень шума, дБ(А)100,7
Гарантия, лет1
Вес, кг4,7
Инструкция Скачать
Деталировка Скачать

Неисправности Хукскварна 240

Как и любой технически сложный инструмент, 240-я пила, иногда ломается. Ситуации, когда бензопила не заводится или глохнет при нажатии на газ хоть и нечасто, но случаются. Рассмотрим основные причины такого поведения пилы.

Почему не заводится бензопила Хускварна 240: причины

Если Хускварна 240 не запускается, проверьте наличие топлива, т. к. иногда можно попросту забыть его заправить. Если бак заправлен, а бензопила не заводится, причины могут быть следующие:

топливный фильтр сильно загрязнен, для устранения необходимо заменить фильтр;
порыв топливной магистрали. Его можно обнаружить визуально по протечке топлива;
неисправна катушка или свеча зажигания. Для определения неисправности потребуется проверить искру на заведомо исправной свече

Также если отсутствует искра, стоит обратить внимание на зазор между маховиком и катушкой зажигания и при необходимости отрегулировать его;
неисправности в кнопке управления двигателем, для проверки необходимо отсоединить провода от кнопки и попробовать запустить бензопилу Хускварна 240;
сильный подсос воздуха в топливном насосе карбюратора, необходимо проверить затянуты ли винты крепления крышки топливного насоса карбюратора;
забит импульсный канал цилиндра. Неисправность можно обнаружить при снятом карбюраторе;
некорректная регулировка карбюратора

Приступать к регулировке карбюратора, можно только после того, как все остальные элементы, которые отвечают за правильную работу двигателя, проверены. В противном случае, проведя регулировку можно только навредить;
причина того что двигатель не запускается, может скрываться и в неисправности ЦПГ, например, залипание колец, задиры ЦПГ и т. д. В таком случае, при диагностике, потребуется полная разборка, которую лучше всего доверить специалистам.

Причины по которым Husqvarna 240 не заводится, могут комбинироваться, поэтому необходимо устранять все имеющиеся неисправности

Также очень важно в процессе ремонта использовать только новые, оригинальные запчасти, т. к

качество аналогов значительно ниже, что тоже сказывается на работоспособности.

Почему глохнет при нажатии газа

Если Husqvarna 240 хорошо заводится, но глохнет сразу после нажатия на газ, то причины могут быть следующие:

  • разгерметизация карбюратора. Необходимо проверить затяжку винтов крышки бензонасоса, при необходимости заменить прокладки, т. к. со временем они могут приходить в негодность;
  • засор в системе подачи топлива. Необходимо проверить топливную магистраль и фильтр;
  • неправильная регулировка карбюратора.

Совет: проводить диагностику и устранять неисправности, необходимо сразу после их возникновения. Не стоит работать неисправной пилой, т. к. это только усугубит положение и в дальнейшем ремонт потребует больших финансовых вложений.

Сфера применения

Производитель рекомендует применять Husqvarna 240 9673260 01 для решения несложных задач. Например, это работа по уходу за садовым участком или заготовка дров для индивидуального отопления. Эта модель подойдет и для любителей активного отдыха, которым необходимо в поездках изготавливать столы и лавочки из дерева, а также напиливать дрова на костер.

Моторесурс двигателя, установленного на данную модель пилы, не позволяет применять её для ежедневной работы в режиме восьмичасового рабочего дня. Проще говоря, если этой пилой работать ежедневно, то поршневая группа, достаточно быстро износиться и потребует ремонта.

Для увеличения срока службы поршневой группы, необходимо использовать только оригинальные масла, изготовленные компанией Хускварна.

Ремонт поршневой довольно дорогостоящее занятие, и именно по этой причине, если есть необходимость работать пилой ежедневно, то лучше выбирать бензопилу из серии профессиональных или полупрофессиональных. Бензопила Хускварна 240 — бытовая модель.

Описание бензиновой цепной пилы торговой марки Husqvarna 240

Бензопила “Хускварна” 240 является полупрофессиональным пильным агрегатом, предназначенным для частного использования. Применяется цепная пила для обрезки ветвей деревьев, крон, заготовки топлива, распиловки бревен и досок. Инструмент может применяться как в частном хозяйстве, так и для работ в коммунальных хозяйствах, лесничестве, на стройке. Конструкция цепной пилы отличается надежностью и ремонтопригодностью, бензопила способна выдерживать большие эксплуатационные нагрузки.

Масса цепной бензопилы Husqvarna 240 без гарнитуры (направляющая и цепь) 4,7 кг. Двухтактная карбюраторная силовая установка X-Torq обеспечивает мощность 2,04 л. с., при этом количество вредных выхлопов снижается, а производительность агрегата растет. Запуск двигателя производится ручным инерционным стартером, встроена система легкого запуска. Управление дросселем комбинированное. Система зажигания бесконтактная, улучшенная версия карбюратора. Для увеличения комфорта при работе была встроена система гашения вибрации (особые крепления на рукоятках). Натяжитель цепи размещен в боковой части агрегата. Используются направляющие длиной от 33 до 40 см. Для повышения безопасности владельца бензопилы при пилении предусмотрен цепной тормоз, защита для рук. Смазка пильной цепи производится автоматически.

Бензопила Хускварна 240

Существует две версии бензопилы “Хускварна” 240: модификация S и SG. Первая применяется для не затратных по времени операций, вторая получила улучшенный двигатель, наделенный большим ресурсом и выносливостью при неизменных мощностных характеристиках, эта пила может выполнять длительные распиловочные работы без вреда для самой установки.

Технические характеристики

Двигатель240е
Объем цилиндра, куб. см38
Ход поршня, мм32
Скорость холостого хода, об/мин3000
Мощность, кВт1,5/9000
Система зажигания
ИзготовительIIDA
Тип системы зажиганияCD
Свеча зажиганияChampion RCJ 7Y
Межэлектродный зазор, мм0,5
Система топлива и смазки
ИзготовительZama
Тип карбюратораW-33
Емкость топливного резервуара, л0,3
Производительность масляного насоса при 8500 об/мин, мл/мин7
Емкость резервуара цепного масла, л0,20
Тип масляного насосаАвтомат.
Вес
Без шины и цепи, кг4,7
Уровни шума
Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А)113
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)118
Уровни вибрации
Передняя рукоятка, м/с22,1
Задняя рукоятка, м/с27,7
Шина/цепь
Стандартная длина шины, дюйм/см16/40
Рекомендуемая длина шины, дюйм/см13-15/ 33-38
Полезная длина резки, дюйм/см15,5/39
Шаг, дюйм0,325/ 8,3
Толщина приводного звена, мм0,050/1,3
Число зубьев на ведущей звездочке7
Пильное полотноПильная цепь
Длина, дюймыШаг, ДюймШирина канавки, ммМаксимальное количество зубьев конечной звездочкиТипДлина, ведущие звенья (шт.)
130,325 1,310Т Husqvarna H3056
150,32510Т64
160,32510Т66
180,32510Т72

Особенности модели

  • мощный мотор с системой X-Torq;
  • возможность использовать шины от 33 до 40 см длиной;
  • высокая мощность и выносливость;
  • дополнительная очистка воздуха с системой Air Injection;
  • ремонтопригодность, возможность производить ремонт, настройку самостоятельно своими руками;
  • наличие в непосредственном доступе запчастей;
  • цепной тормоз;
  • защита для рук;
  • наличие цепеуловителя;
  • кнопка блокировки газового курка;
  • антивибрационные крепления (система LowVib);
  • автосмазка цепи;
  • легкий старт;
  • управление дроссельной заслонкой комбинированное.

Строение бензопилы Хускварна 240

Ремонт пил Хускварна

Сразу оговоримся: эта техника, несмотря на не очень большое количество деталей – высокотехнологичная, а запчасти на нее весьма дорогие, поэтому желательно любой ее ремонт производить в сервисном центре Husqvarna. Просто, самостоятельное вмешательство может не только лишить вас гарантии, но и привести к плачевным результатам.

Хотя есть несколько областей, в которые вы можете вмешаться, не опасаясь нанести вреда своей бензопиле.

1. Регулировка карбюратора. Мы рассмотрим ее на примере 137-й модели.

Для этого:

  • винтом L выставляем самые высокие обороты;
  • после прогревания двигателя в течение 15 – 20 сек. винтом Н устанавливаем качество смеси (если дымит – богатая и винт закручиваем, а если визжит – бедная, откручиваем);
  • винтом Т регулируем холостой ход, вращая его по часовой стрелке до момента начала движения цепи, затем медленно выкручиваем его до полной остановки цепи.

2. Зажигание. Устанавливать в нем нечего, его ремонт (кроме физического повреждения маховика) сводится к замене катушки (она же магнето). Здесь надо выбирать запчасть с той же маркировкой, что и на вашей пиле, даже если по посадочному месту она будет подходить. Может не совпасть угол опережения зажигания.

3. Ремонт сцепления. Существует негласное правило: после замены 2 пильных цепей следует заменить шину, а после замены 2-х шин – сцепление. Конечно, это не догма и в каждом отдельном случае стоит проверить работоспособность узла, прежде чем менять его, но процедуру замены сцепления (равно как цепи или шины) вы можете произвести самостоятельно.

Делать это просто:

  • снимите шину;
  • зафиксируйте поршень через свечное отверстие;
  • открутите сцепление;
  • установите новое, произведя действия в обратном порядке.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
