Инструкция по эксплуатации бензопилы Stihl MS 180

Регулировка карбюратора

Правильная настройка топливной аппаратуры позволяет совместить в работе силового агрегата экономный расхода топлива и максимальные тяговые характеристики.

Заводская регулировка карбюратора бензопилы производится по усредненным параметрам, поэтому с учетом внешних факторов нуждается в дополнительной корректировке.

Стандартная последовательность настройки приведена в инструкции. Для того чтобы отрегулировать карбюратор на максимальную производительность и экономичность необходимо предварительно почистить фильтр воздухозаборника и прогреть двигатель до рабочей температуры.

Основные причины падения тяги, избыточного дымления, повышенного расхода топливной смеси устраняются изменением качества и количества топливно-воздушной эмульсии регулировочными винтами.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

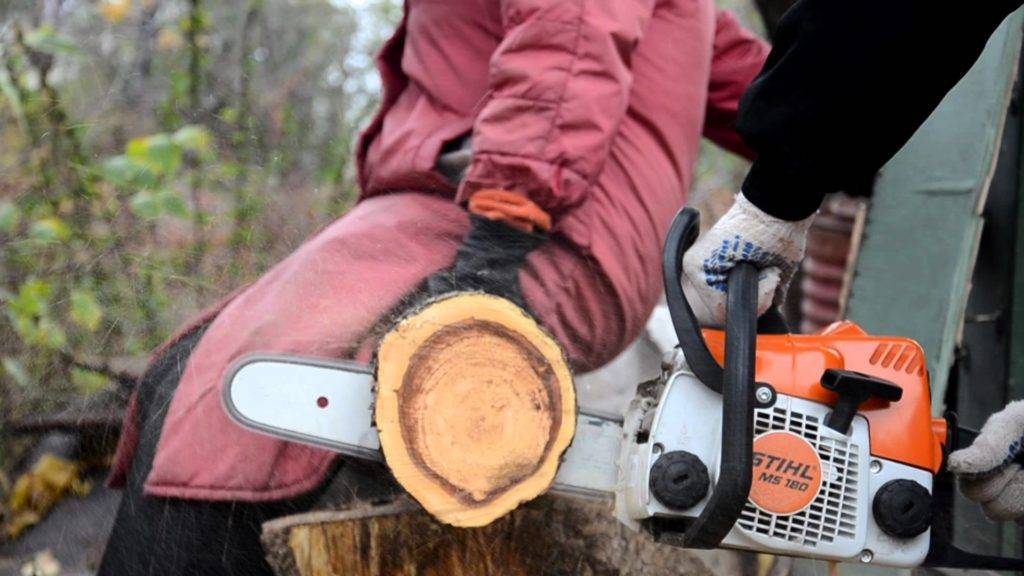

Бензопила Stihl mc 180 – инструмент, созданный для распила древесной породы в поперечнике. Оборудование относится к уровню техники для бытового использования. Модель отличается от проф инструментов материалом рабочих органов и рассчитана для использования временами, не свыше 40 минут за цикл работы.

Бензопила Штиль 180 – неисправности и ремонт

Существует ряд типичных поломок, с которыми чаще всего сталкиваются владельцы модели Stihl MS 180. Изучив причины их появления, вальщику будет проще устранить поломки своими руками.

Почему не заводиться бензопила Штиль 180?

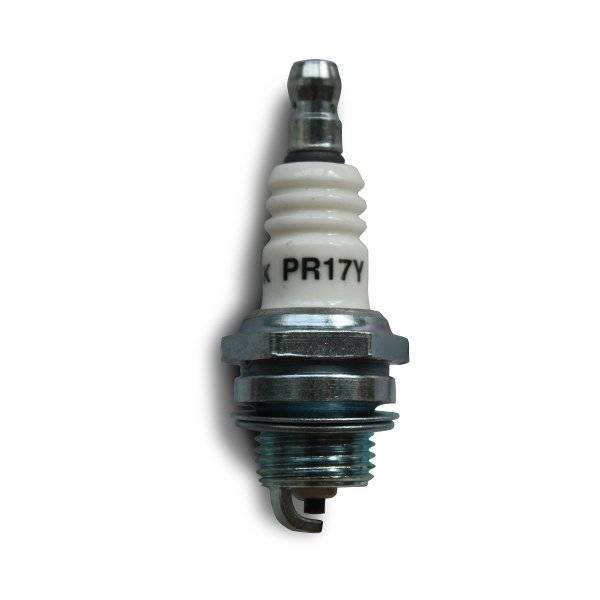

Основная причина этой неисправности – это плохое состояние свечи зажигания Stihl MS 180. Если она сухая, значит топливо не попадает в цилиндр. Если свеча мокрая – значит, нужно найти место протекания топливного патрубка.

В любом случае для дальнейшей работы с пилой Stihl MS 180 потребуется открутить свечу, очистить ее от нагара и высушить. То же самое нужно сделать с деталями, расположенными под свечей. В конце свечу потребуется вкрутить на место и продолжить работу с пилой.

Почему заливает свечу на бензопиле Штиль 180?

Суть этой поломки заключается в проблемах с карбюратором. Для ремонта потребуется снять этот элемент, а также проверить его мембрану. В рабочем состоянии деталь должна быть не только целой, но и эластичной. Если мембрана загрубела, значит ее потребуется заменить.

Перед обратной сборкой карбюратора Stihl MS 180 его нужно очистить от пыли и нагара. Для этого следует использовать сжатый воздух в баллоне. После полного высыхания узла его можно собирать и устанавливать обратно на бензопилу.

Что делать, если не поступает масло на цепь бензопилы Штиль 180?

Если не смазывается цепь на немецкой пиле Stihl MS 180, то это говорит о засоре или неисправности магистрали, по которой циркулирует масло. Чтобы решить проблему, потребуется снять рукоятку инструмента, вытащить шланг и очистить его. После этого шланг нужно установить обратно на пилу, и смазать место монтажа герметиком.

Еще одна причина, из-за которой не подается масло – это засор насоса Stihl MS 180. Чтобы исправить ситуацию, потребуется снять помпу и промыть ее в чистом бензине. Если это не помогло – деталь потребуется заменить.

Бензопила Штиль 180 глохнет при нажатии на газ – как решить проблему?

Если модель глохнет при наборе двигателем оборотов, то это свидетельствует о засорении топливного фильтра. Из-за этого элемент не способен пропускать горючее, которое необходимо для увеличения оборотов ДВС Stihl MS 180.

В этом случае необходимо снять топливный фильтр и промыть его чистым бензином. Если это не помогло, то нужно тщательно проверить заводской воздушный фильтр. Если в нем скопилось большое количество мусора, то его потребуется заменить новым элементом.

Что делать, если пила глохнет на холостом ходу?

Если бензопила Stihl MS 180 глохнет через некоторое время после запуска в режиме холостого хода, то это говорит о поломке топливного насоса. Чтобы убедиться в этом, нужно воспользоваться вакуумметром. Если прибор показал неисправность насоса, то механизм потребуется заменить.

Еще одна причина неисправности – это износ сальников Stihl MS 180. После долгого использования пилы они теряют свою форму и эластичность, пропуская большое количество горючего. В случае износа сальников, их потребуется заменить.

Бензопила плохо заводиться на холодную – устранение поломки

Чаще всего причиной этой неисправности служит изначально неправильно установленный зазор между катушкой зажигания и маховиком бензопилы Stihl MS 180. В этом случае нужно разобрать инструмент и сделать замеры между контактами и маховиком.

Если зазор больше 0,2 мм, то его нужно уменьшить при помощи пары боковых винтов. Для этого между маховиком и штатной катушкой зажигания потребуется вставить бумажную визитку или карманный календарь. После этого путем поворачивания винтов маховик нужно приблизить к катушке зажигания так, чтобы они удерживали визитку. В конце останется аккуратно извлечь бумагу и собрать пилу.

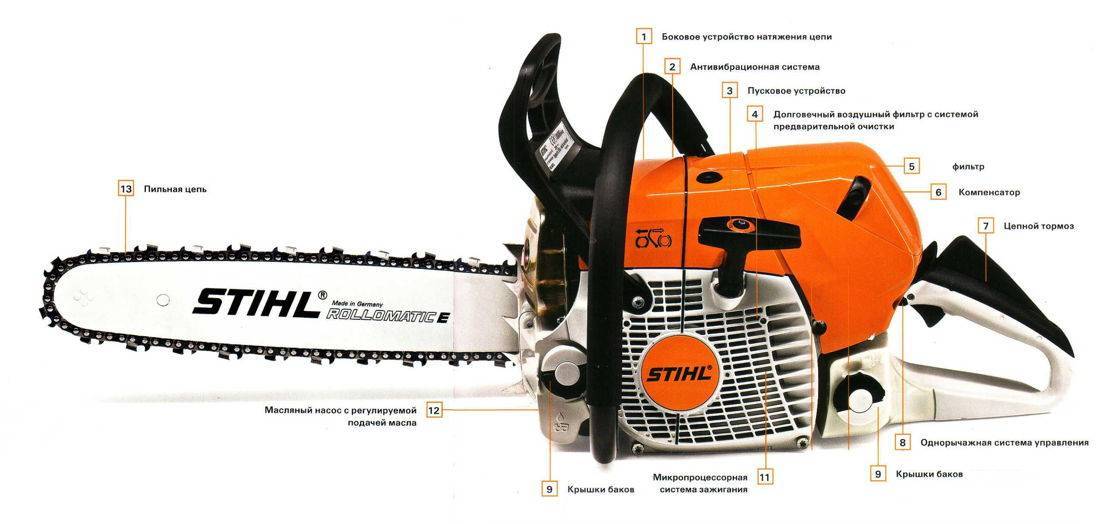

Устройство бензопилы Штиль МС 180 – компоненты модели

Конструкцию бензопилы Stihl MS 180 довольно сложно назвать простой – это связано с особенностями работы данной модели. Устройство бензопилы Штиль 180 состоит из таких компонентов:

Направляющая шина Ematic;
Пильная цепь собственной разработки Oilomatic;
Фильтр воздушный;
Дроссельная заслонка;
Рычаг холодного и горячего запуска;
Рычаг управления;
Свеча зажигания;
Рукоятка с фирменной системой подавления вибрации,
Мощный двигатель с увеличенным рабочим ресурсом.

Производитель учел возможность регулярной эксплуатации бензопилы при низких температурах, результатом чего стало наличие фирменной системы для более плавного и быстро запуска мотора.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с большим усилием, поэтому для его снятия потребуется головка с металлическим воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, нужно открутить свечу и через свечное отверстие установить стопор поршня, если его нет, можно использовать старый шнурок от стартера, с навязанными на него узлами и погруженного в цилиндр через свечное отверстие.

После того как поршень в цилиндре заблокирован, можно откручивать гайку маховика. Резьба в гайке обычная, поэтому крутить нужно в левую сторону. Ослабив гайку, снимать её до конца не нужно, достаточно выкрутить до момента, когда её верхняя кромка сравняется с кончиком вала, после чего выколотка из мягкого металла устанавливается на гайку и делается резкий удар по ней. Таким образом, маховик от резкого удара соскакивает с вала и его можно легко снять без помощи дополнительных инструментов.

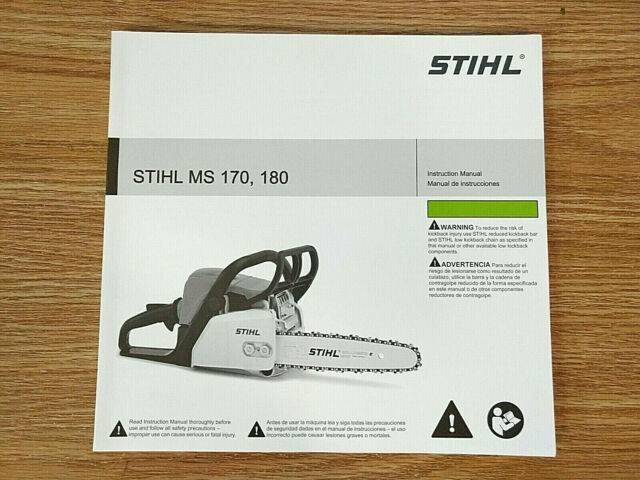

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
надевается и закрепляется шина;
натягивается цепь;

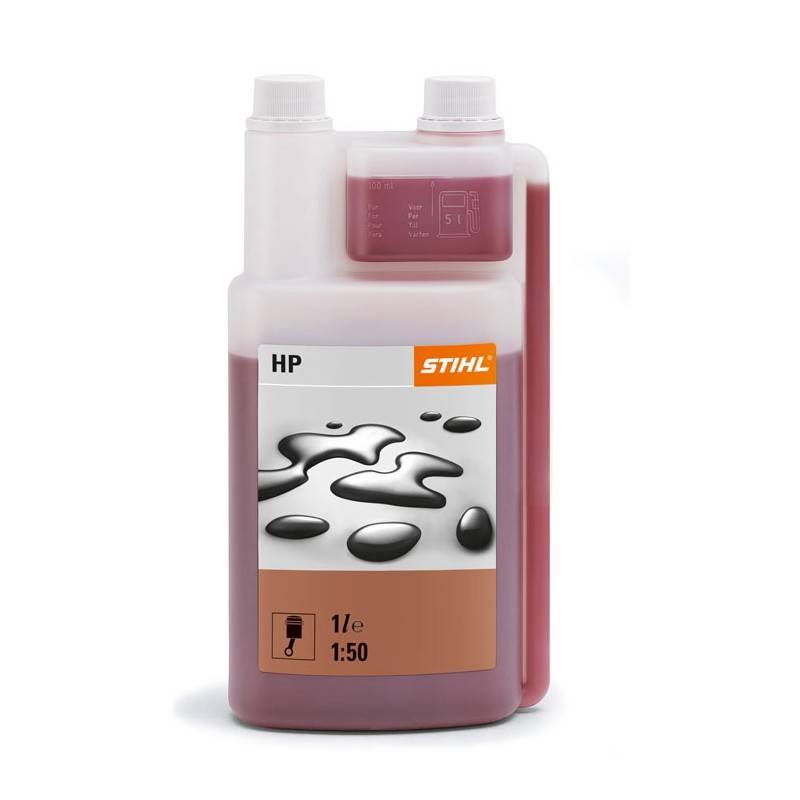

правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
топливная смесь заливается в бак;
масло для смазки цепи заливается в бак;
проверяется надежность натяжения крепежей;
согласно инструкции проводится запуск пилы;
проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

состояние цепи, заточка;
натяжка цепи;
затяжка крепежей;
заполнение топливного и масляного баков;
наличие смазки цепи;
холостой ход и т. д.

После распиловочных работ производится:

чистка бензопилы;
ослабляется натяжение цепи (обязательно);
заточка цепи (при необходимости);
состояние шины, ее износ;
обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

отсутствует топливная смесь;
нет контакта на свече зажигания;
обрыв высоковольтного провода;
топливный насос не качает;
забились топливопроводы;
проблемы со свечей;
не отрегулировано зажигание;
заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

нагар на свече зажигания;
свеча износилась, необходима замена (через 100 часов работы);
карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

не отрегулирован карбюратор;
засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Оснащение инструмента

Бензопила Stihl оснащается серийными и дополнительными узлами. Они улучшают работу агрегата и делают ее более безопасной.

Стандартные опции

Quick-Stop – тормоз для мгновенной остановки пильной цепи
. Это механизм защиты при работе бензиновой пилой. Он срабатывает при нажимании на расположенный спереди ручной упор. Происходит это за доли секунды и механизм стопорит пильную цепь. Если появляется очень сильная отдача, то цепной тормоз включается автоматически.

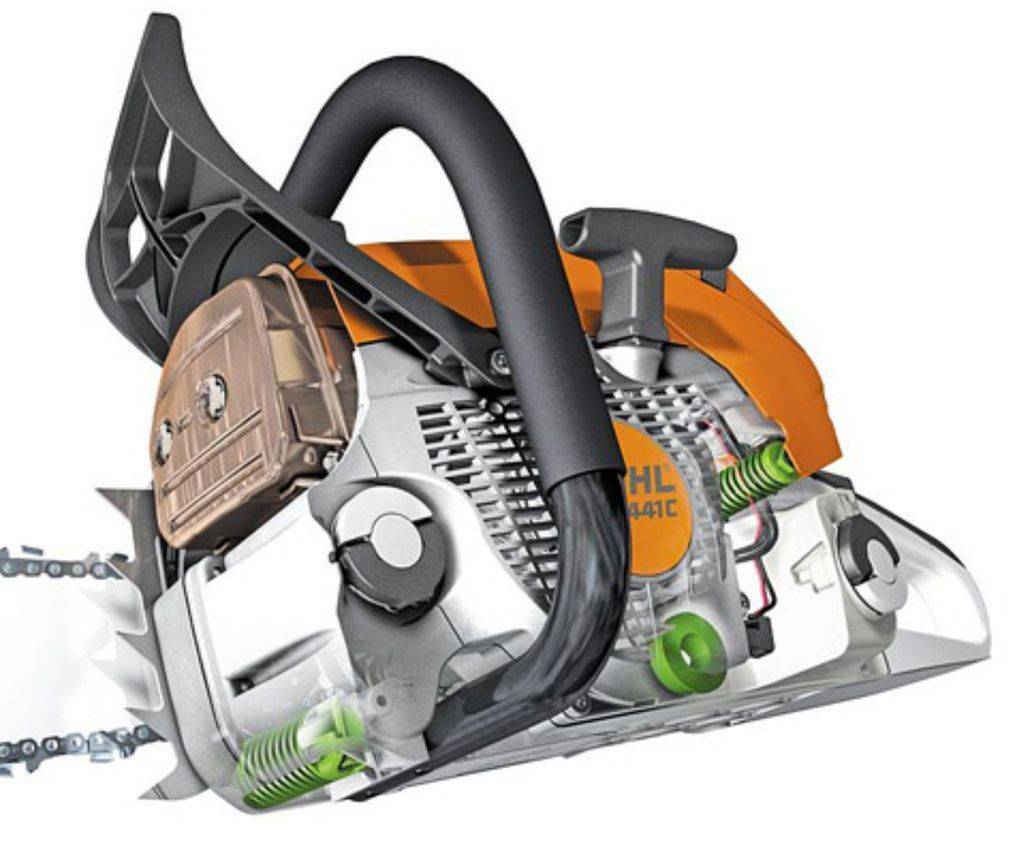

Система антивибрации
. Сильные колебания от работающего двигателя передаются на рукояти бензопилы. Это может спровоцировать у пользователя некоторые болезни. Например, нарушение в руках кровообращения. Предприятием Stihl была создана и установлена на бензопилу эффективная антивибрационная система. У агрегатов, оснащенных ею, вибрация от двигателя на рукояти практически не передается.

Компенсатор Stihl
. Это регулирующий механизм карбюратора. Он поддерживает постоянную мощность движка, экономичные затраты горючего, качество выхлопов при работе пилы. И это с учетом все более возрастающих загрязнений в воздушном фильтре.

Управление агрегатом с помощью одного рычага
. Включать и выключать пилу, осуществлять горячий и холодный запуск можно одним отдельным рычагом. Благодаря этому управление агрегатом становится безопасным и удобным, ведь правая рука остается на рукояти.

Stihl-Ematic – смазочная система для пильной цепи
. Она объединяет масляный насос с контролируемой подачей, направляющую шину Ematic и пильную цепь Oilomatic.

Особое строение цепи и шины заставляет капли смазки попадать именно на тот участок, на котором они необходимы. Это дает возможность наполовину уменьшить затраты масла.

Дополнительная оснастка

Система для быстрой натяжки
пильной цепи (B). Она упрощает и ускоряет соответствующую рабочую операцию. Вам надо только ослабить крепежную гайку на крышке зубчатого упора (звездочки) цепи. Потом регулировочным колесиком цепь быстро и легко подтягивается. Никакого инструмента для этой операции не нужно.

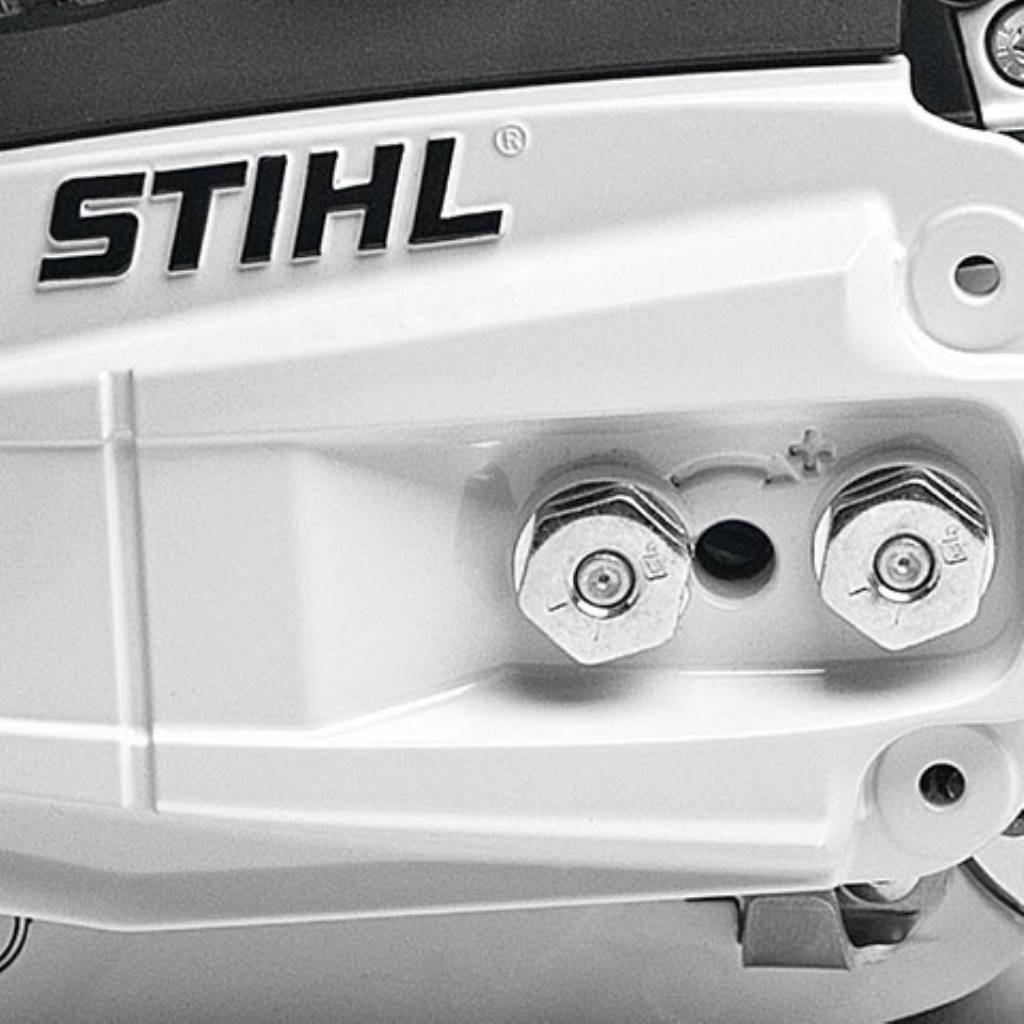

Боковое приспособление для
натяжения цепи (С). Оно обеспечивает боковой доступ к натяжным винтам через крышку зубчатого упора цепи. Это пресекает контактирование ваших рук с острыми кончиками звездочки и кромками цепи.

Elasto-Start
(Е). При включении двухтактного мотора, в итоге сжимающего давления появляется толчкообразная сила. Она нагружает суставы и мышцы пользователя. Приспособление Elasto-Start купирует при запуске двигателя это вредное воздействие. Компенсирующий элемент в рукояти устройства по очереди берет на себя и передает поступательную энергию сжимающему процессу. Поэтому включение мотора проходит без толчков, равномерно. Модификация бензопилы, оснащенная всеми этими дополнительными опциями, маркируется как Stihl MS-180/CBE.

Принадлежности в комплектации

Дополнительно вы можете купить вместе с бензопилой Штиль такие принадлежности.

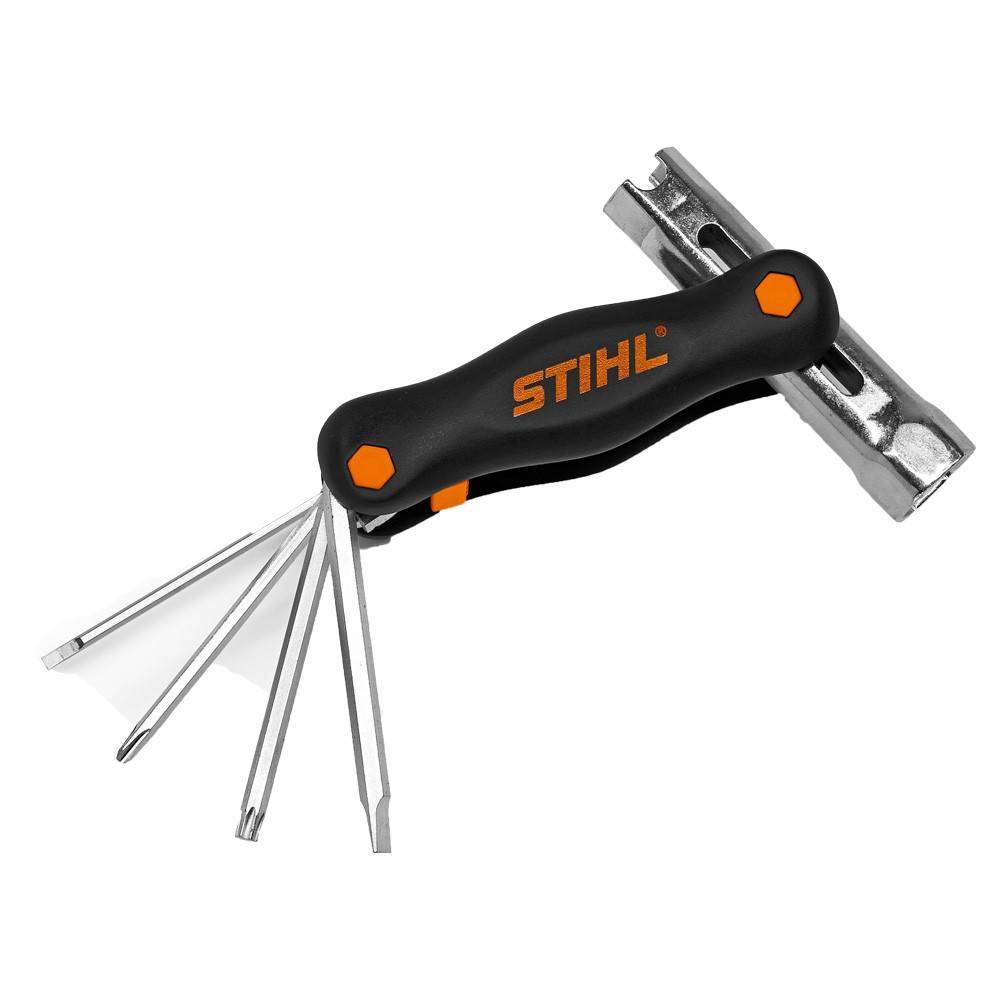

Универсальный инструмент
. Это набор отверток и ключей в одном корпусе из пластика. Инструмент комплектуется петлей для фиксации на ремне пользователя и нейлоновым чехлом. В него входят:

Отвертка Torx TX-27.
Шлицевые отвертки на 3,5 мм для очищения канавок и регулирования карбюратора.
Свечные ключи 16-19 (под комбинированный ключ 0000-890-3400) и 13-19 (под комбинированный ключ 1129-890-3401).

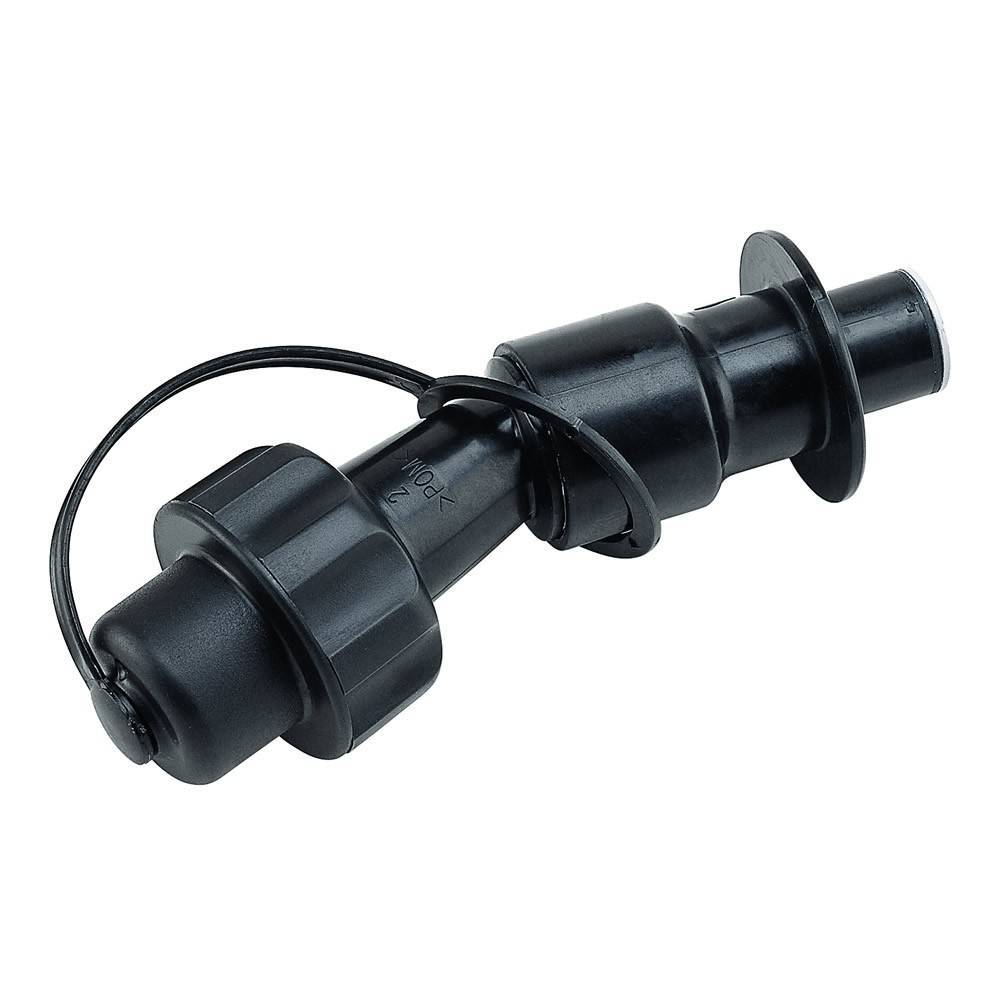

Система для заправки горючего
. Применяется для быстрой дозаправки бензопил Stihl. Делается это без переливания из комбинированных и бензиновых канистр максимальной емкостью до 5 л. Систему можно использовать на топливных бачках с отверстиями сечением более 23,5 мм.

Лазерный целеуказатель «два в одном»
. Он состоит из для поперечного распила древесины и прицела, указывающего направление падения. Устройство служит для распила древесины на короткие куски по заданному размеру. Для этого не требуется трудоемких расчетов и измерений. Прицел направления падения контролирует качество пропилов.
Держатель для бензопилы
. Служит для удобного хранения инструмента.

Правила работы и техника безопасности

Цепная пила. Травматический инструмент. Этот факт не должен вызывать панического страха. Он призван поощрить владельца постоянно контролировать свои действия во время работы.

Итак, какие меры безопасности требуют при работе с бензопилой?

Во-первых, не жалейте денег, чтобы приобрести набор рабочей одежды (перчатки, защитный шлем, костюм и специальную обувь). Это станет надежной защитой от повреждений.

В частности, перчатки для таких пил хорошо защищают пальцы от травм. Их ткань при контакте с цепочкой извивается вокруг нее и блокирует ее, спасая пальцы от острых зубов. Защитный шлем не позволит чипсам повредить глаза и защитит вашу голову от падающих веток.

Туфли лесоруба оснащены стальными пластинами. Если пила неожиданно отскакивает, они принимают режущий удар.

Во-вторых, не держите пилу прямо перед собой. Держите его ногами в сторону от косильной лески среза.

В-третьих, крепко держите пилу всеми пальцами вокруг ручек. В этом случае правую руку нужно держать на задней ручке, а левую. На передней.

Эти три основных правила нужно дополнить другими не менее важными моментами:

Осторожно вставить ходовую пыльцы в надрез.
Остерегайтесь резки кончиком шины (откат высокий).
Удалите из рабочей зоны посторонние предметы, которые могли бы попасть или упасть.
НЕ наклоняйтесь слишком низко при резке, чтобы избежать потери равновесия.
Не работает с бензопилой над плечами.
Не держите инструмент слишком далеко от вас, чтобы спина и руки не напрягались и не уставали во время длительной работы.
Спину держите прямо, а ноги широко расставлены.
Разрез можно сделать с обеих сторон бруска. Следует иметь в виду, что при резке с нижней кромкой цепь тянет пыльцы вперед, а при работе с верхней частью тянет пыльцы назад.
Остановите двигатель или тормозной цепь перед перемещением пилы на новое рабочее место (в режиме холостого хода).. Хорошо правило

Не работать самостоятельно, а со спутником, который может оказать первую помощь

Хорошо правило. Не работать самостоятельно, а со спутником, который может оказать первую помощь.

Перед деревом AL-KO нужно осмотреться. Оцените его длину и направление роста, расположения соседних объектов (зданий, линий электропередач), чтобы, если ствол упал, он не повредил их. Не помешает учесть направление и силу ветра.

Прежде чем вырезать дерево, нужно встать справа от него и вырезать его (под углом 45 градусов на глубину не более ¼ диаметра ствола). Срез делается из стороны падения дерева (направление естественного наклона ствола). После этого делается горизонтальный подрез с другой стороны. Основной рубок. Он не встает к наклонной выемки на несколько сантиметров, чтобы дерево не развалилось досрочно ( и 2).

Чтобы исключить зажим пилы в основном срезе, в нее вставляется деревянный клин.

Во время работы нужно следить, куда движется багажник. Это правило поможет вам избежать серьезных травм, если ствол упадет в внеплановом направлении.

Когда дерево начнет падать, быстро снимите пыльцы обрезание, выключите его двигатель и оставьте рабочую зону.

Срубив дерево, не стоит расслабляться, поскольку статистика фиксирует основное количество травм именно на стадии обрезки ветвей.

Чтобы безопасно выполнить эту работу, следуйте этим правилам:

Зафиксируйте ствол прокладками, чтобы он не двигался и не катился;
Встаньте слева от поваленного дерева и начинайте срезать с нижних ветвей;
Обрезают толстые ветви, начиная с их конца и постепенно двигаясь к стволу.

Если бензопила застряла, когда видите поваленное дерево, а не дергайте его, пытаясь вытащить ее. Сначала выключите двигатель и воспользуйтесь толстыми рычагами, чтобы попытаться поднять или наклонить ствол, чтобы расширить разрез.
